Замена датчиков ЭСУД Нива Шевролет

В статье рассмотрим как заменить датчики системы управления двигателем ВАЗ-2123

Снятие и установка датчика положения коленчатого вала

Датчик установлен на крышке привода газораспределительного механизма, в ее нижней части

Вам потребуется отвертка.

Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика.

Выверните винт крепления датчика и извлеките датчик из отверстия прилива крышки

Проверьте сопротивление датчика. У исправного датчика оно должно быть 0,55–0,75 кОм.

Устанавливайте датчик в порядке, обратном снятию.

Снятие и установка датчика температуры охлаждающей жидкости

Датчик ввернут в отверстие переднего патрубка водяной рубашки головки блока цилиндров.

Вам потребуется ключ «на 19».

Отожмите отверткой или пальцем пластмассовую защелку крепления колодки жгута проводов и отсоедините колодку от датчика.

Ослабьте затяжку датчика и выверните его из отверстия патрубка вместе с уплотнительным кольцом

Проверьте сопротивление датчика. При 20°С исправный датчик должен иметь сопротивление 2,2–2,4 кОм.

Сопротивление датчика изменяется в зависимости от температуры в широком диапазоне.

При высокой температуре сопротивление датчика низкое (70 Ом при 130 °С), а при низкой – высокое (100,7 кОм при –40°С).

Устанавливайте датчик в порядке, обратном снятию.

Снятие и установка датчика положения дроссельной заслонки

Датчик установлен на дроссельном узле и соединен с осью дроссельной заслонки.

Вам потребуется отвертка.

Отсоедините от датчика колодку жгута проводов.

Для проверки исправности датчика измерьте сопротивление между выводами «2» и «3» колодки датчика.

Переместите дроссельную заслонку из полностью закрытого положения в полностью открытое.

У исправного датчика при этом сопротивление должно равномерно изменяться в пределах 2,7–8,2 кОм.

Для замены неисправного датчика выверните два винта крепления к дроссельному узлу и снимите датчик.

Обратите внимание: под датчиком установлено уплотнительное поролоновое кольцо, не забудьте установить на место.

Устанавливайте новый датчик в порядке, обратном снятию.

Снятие и установка датчика массового расхода воздуха

Датчик установлен на выходном патрубке воздушного фильтра.

Вам потребуются: ключ «на 10», отвертка.

Отсоедините колодку жгута проводов от датчика.

Ослабьте затяжку хомута крепления к датчику левой части воздухоподающего патрубка и отсоедините ее от датчика.

Выверните два болта крепления датчика к крышке воздушного фильтра и снимите датчик вместе с уплотнительным кольцом

Устанавливайте датчик в порядке, обратном снятию.

Если на новом датчике отсутствует резиновое уплотнительное кольцо, переставьте на него кольцо со снятого датчика

Снятие и установка датчика детонации

Датчик детонации установлен с правой стороны блока цилиндров двигателя в его верхней части, в районе второго и третьего цилиндров.

Вам потребуются: ключ «на 13», отвертка.

Для облегчения доступа к датчику выверните болт нижнего крепления передней распорки впускной трубы и отведите распорку в сторону.

Нажмите на пружинный фиксатор колодки жгута проводов и отсоедините колодку от датчика.

Выверните болт крепления датчика к блоку цилиндров и снимите датчик.

Присоедините к выводам датчика автотестер, подключенный в режиме измерения напряжения.

Постукивайте корпусом датчика по твердому массивному предмету (например, по молотку).

При этом напряжение должно изменяться.

Если напряжение остается постоянным, датчик неисправен и его нужно заменить.

Более точно исправность датчика можно проверить при работе двигателя диагностическим прибором DST-2.

Устанавливайте датчик в последовательности, обратной снятию.

Снятие и установка кислородного датчика

Датчик установлен на приемной трубе системы выпуска отработавших газов.

Вам потребуется ключ «на 22».

Нажав на пружинный фиксатор, разъедините колодки жгута проводов датчика и моторного жгута.

Ослабьте затяжку датчика и выверните датчик из приемной трубы

Устанавливайте датчик в последовательности, обратной снятию

При этом проследите, чтобы на наконечник датчика и разъем жгута проводов не попали смазка и грязь.

Затягивайте датчик моментом 40–45 Нм

Снятие и установка датчика скорости

Датчик установлен на задней крышке раздаточной коробки, поэтому работать удобнее на подъемнике или смотровой канаве.

Вам потребуется ключ «на 22».

Нажав на пружинный фиксатор, отсоедините от датчика колодку жгута проводов

Ослабьте затяжку датчика и выверните его из привода.

Устанавливайте датчик в порядке, обратном снятию.

Снятие датчика распределительного вала (датчика фаз)

При неисправном датчике горит лампа неисправности в комбинации приборов.

При длительном простое плохо запускается двигатель.

Также слабая приемистость двигателя и увеличенный расход топлива.

Датчик установлен в передней части головки блока цилиндров.

Для снятия датчика отсоединяем минусовую клемму аккумулятора

Отжимаем фиксатор и отсоединяем колодку от датчика фаз

Головкой на 10 откручиваем болт крепления датчика к головке блока цилиндров

Извлекаем датчик из отверстия в головке блока

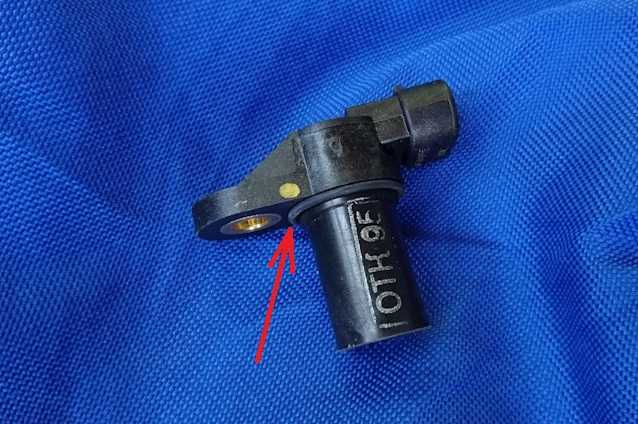

Соединение датчика уплотняется резиновым кольцом (обычно при покупке нового датчика, он идет без этого кольца)

Если кольцо потеряло эластичность его нужно поменять

Устанавливаем датчик в обратной последовательности

Момент затяжки болта крепления датчика 6-8 Нм.

Датчик коленвала Нива Шевроле: где находится, замена

Коленчатый вал автомобиля служит для преобразования поступательного движения поршней во вращательные. На технических средствах с электронной системой управления двигателем установлен датчик положения коленвала (далее — ДПКВ). Контролер необходим для синхронизации угла зажигания и топливной системы.

В случае неисправности оборудования на приборной панели сигнализирует индикатор желтого цвета о наличии поломки. Двигатель работает нестабильно, холостые обороты систематически снижаются, мощность падает, расход горючего увеличивается.

Описание

Содержание

• Описание
• Симптомы неисправности ДПКВ
• Пошаговая инструкция по самостоятельной диагностике
• Как самостоятельно заменить датчик коленвала Нива Шевроле
• Причины преждевременного износа ДПКВ
• Рекомендации по уходу и обслуживанию контролера

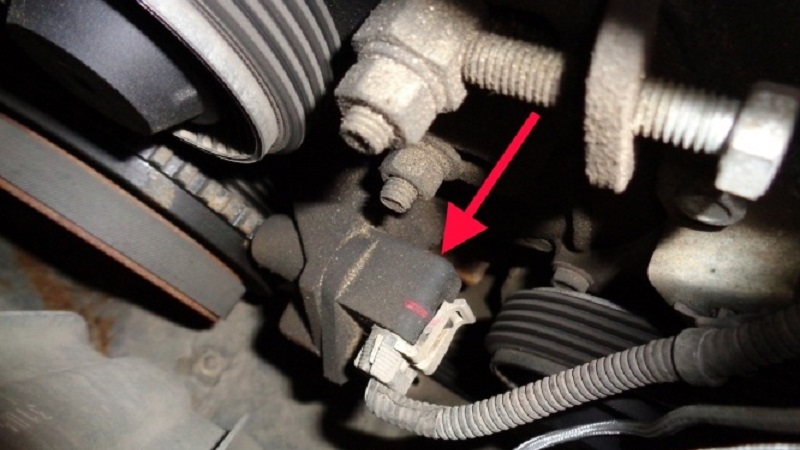

Где находится ДПКВ на Нива Шевроле: в моторном отсеке, с торцевой части двигателя, над шкивом коленвала.

Доступ к оборудованию для проведения профилактики из-под низа, предварительно демонтировав металлическую защиту поддона картера.

ДПКВ в режиме реального времени передает сигналы электронному блоку управления ЭБУ, также сообщает направление и частоту вращения коленвала.

На основании полученных данных ЭБУ принимает решение о снижении или об увеличении частоты, обогащении топливной смеси, изменении угла зажигания.

Водителю на заметку!!! В зависимости от технических характеристик автомобиля, марки, модификации предустановлены ДПКВ магнитного, индуктивного типа, датчик Холла, оптические контролеры.

Симптомы неисправности ДПКВ

• Трудности с запуском двигателя «на горячую», «на холодную»;
• При движении под горку возникает детонация;
• Обороты холостого хода нестабильные;
• Периодически снижается мощность мотора;
• Динамика разгона пассивная;
• Внезапная остановка мотора.

Однако указанные симптомы являются признаками ряда других поломок. Крайне важно провести комплексную диагностику с применением цифрового оборудования.

Пошаговая инструкция по самостоятельной диагностике

Для проверки состояния ДПКВ нам понадобится мультиметр. Измерительный прибор имеется в наличии у многих автолюбителей. При отсутствии его можно приобрести в любом автомагазине. Цена доступная.

• Из-под днища машины отсоединяем клеммы с датчика.
• Подводим концевики к контактам;
• Включаем мультиметр, выставляем положение регулятора на «сопротивление»;
• Проводим фактические замеры;
• Сопоставляем полученные данные со стандартами. Если стрелка тяготеет к бесконечности – контролер исправный. Если к «нулю» — поломка. В норме показания должны составлять 550-750 Ом.

В зависимости от итогов диагностики мастер принимает решение о целесообразности дальнейшей эксплуатации оборудования.

Как самостоятельно заменить датчик коленвала Нива Шевроле

Необходимые материалы, инструменты:

• ключ на «10»;
• головка, вороток, удлинитель воротка;
• ветошь;
• дополнительное освещение по мере необходимости;
• новый ДПКВ;
• отвертка с крестообразным наконечником.

Регламент:

• помещаем машину на смотровой канал;
• фиксируем колеса противооткатными башмаками;
• выжимаем стояночный тормоз;
• из-под днища машины отвинчиваем шесть болтов – фиксаторов металлической защиты поддона картера;
• отверткой аккуратно поддеваем колодку с клеммами, снимаем, отводим в сторону;
• выкручиваем винт – фиксатор с датчика;
• извлекаем контролер;
• проводим дефектовку посадочного места, протираем, очищаем от остатков пыли, грязи;
• вставляем новый контролер;
• привинчиваем, собираем конструкцию в обратной последовательности.

Замена своими руками завершена. Детально с пошаговым руководством ознакомьтесь по видео.

Причины преждевременного износа ДПКВ

• длительная эксплуатация без проведения промежуточной профилактики;
• брак при изготовлении;
• стороннее механическое повреждение;
• попадание внутрь песка, грязи, металлической стружки;
• обрыв датчика зубьями коленвала;
• повреждение ДПКВ в ходе ремонтных работ;
• короткое замыкание в бортовой цепи.

Рекомендации по уходу и обслуживанию контролера

• строго соблюдать регламент автопроизводителя;
• не нарушать сроки проведения технического осмотра, даже тогда, когда заводская гарантия истекла;
• покупать и устанавливать преимущественно оригинальные детали, каталожные артикулы которых соответствуют заводской маркировке;
• работы по установке проводите своими силами при наличии достаточного опыта, в противном случае воспользуйтесь услугами профессиональных мастерских;
• не практикуйте установку деталей, аксессуаров от других технических средств, даже если они имеют внешнее сходство. Не всегда гарантирована полноценная функциональность.

Средний ресурс эксплуатации ДПКВ 80000 км и более.
