ᐅ Схема предохранителей и реле Ford Focus 3 (2010-2018)

№	А	Назначение
56	20	Топливный насос
57	—	—
58	—	—
59	5	Приемопередатчик пассивной противоугонной системы
60	10	Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, OHCSB
61	20	Прикуриватель, задняя розетка
62	5	Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением
63	10	Европа: Система адаптивного круиз-контроля
64	—	—
65	10	Отпирание защелки двери багажного отделения с электроприводом
66	20	Блокировка двери водителя, двойная блокировка
67	7. 5	Информационно-развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC
68	15	Европа: Электрический блокиратор рулевой колонки
69	5	Комбинация приборов
70	20	Центральный замок
71	10	’10-’14:    Europe: Система кондиционирования воздуха    USA: Блок управления отопителем (механический кондиционер), двухзонный климат-контроль
	7.5	’14-’18: Система кондиционирования воздуха
72	7.5	Модуль рулевого колеса
73	5	’10-’13: Диагностический разъем, батарея сирены противоугонной системы
	7. 5	’13-’18: Диагностический разъем
74	15	Европа: Дальний свет фар США:    ’10-’14: Ближний свет фар    ’14-’18: Дальний свет фар
75	15	Передний противотуманный свет
76	10	Лампы заднего хода
77	20	Омыватель лобового стекла, омыватель заднего стекла
78	5	Замок зажигания, кнопка запуска, система бесключевого доступа / запуска (EU: ’15-’18)
79	15	Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери
80	20	Люк, солнцезащитная шторка
81	5	Датчик контроля салона, радиочастотный радиоприемник
82	20	Насос омывателя стекла
83	20	Центральный замок
84	20	Разблокировка двери водителя, двойная блокировка
85	7. 5	Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера
86	10	Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер)
87	15	’14-’18: Подогрев рулевого колеса
88	25	Европа:    ’14-’18: Модуль качества напряжения
89	—	—
№	А	Назначение
7	40	ABS, ESP
8	30	ESP
9	30	Европа:    ’10-’14: Обогрев заднего стекла США: Обогрев заднего стекла
	40	Европа:    ’14-’18: Блок предохранителей в багажном отсеке
10	40	Мотор отопителя
11	30	Европа:    ’10-’14: Модуль качества напряжения    ’14-’18: Система старт-стоп США:    ’14-’18: Система старт-стоп
12	30	Реле блока управления двигателем клапан системы рециркуляции отработавших газов
13	30	Реле стартера
14	40	Европа: Обогреватель ветрового стекла (правая сторона)
	25	США: Задний стеклоподъемник
15	25	1. 0L EcoBoost: Вентилятор системы охлаждения США: Блок управления коробкой передач Европа:    ’14-’18: Блок управления коробкой передач
16	40	Европа: Обогреватель ветрового стекла (левая сторона)
	20	США:    ’18: Датчик аккумуляторной батареи
17	20	Европа: Вспомогательный отопитель
18	20	Стеклоочиститель
19	5	ABS, ESP
20	15	Звуковой сигнал
21	5	Выключатель ламп стоп-сигнала
22	15	Система мониторинга аккумуляторной батареи
	5	США:    ’18: Парковочный помощник
23	5	Катушки реле, переключатель освещения
24	20	Европа:    ’10-’14: Задняя розетка
	5	США:    ’16-’18: Обогреватель ветрового стекла (правая сторона)
25	10	США: Зеркала с электроприводом Европа:    ’10-’14: Зеркала с электроприводом
26	15	Блок управления коробкой передач
	25	Europe:    ’14-’18: Блок управления коробкой передач (шестиступенчатая автоматическая коробка передач)
	20	1. 0L EcoBoost: Блок управления коробкой передач
27	15	Муфта компрессора кондиционера
28	5	США:    ’10-’14: Датчик массового расхода воздуха    ’18: Задняя камера Европа:    ’10-’14: Адаптивный круиз-контроль
	10	Европа:    ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении
29	20	Европа: Омыватели фар
	10	США:    ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении
30	5	Блок управления двигателем
31	15	Европа:    ’10-’14: Вентилятор интеркулера (1. 6L Duratorq TDCi)
	5	США:    ’18: Задержка
32	10	Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
33	10	Катушки зажигания
	15	Блок управления двигателем, катушки зажигания, датчик массового расхода воздуха (2.0 GDI)
34	10	Европа: Форсунки США:    ’14-’17: Помпа системы охлаждения, клапан продувки адсорбера,    ’18: Помпа системы охлаждения, клапан продувки адсорбера, перепускной клапан турбины, масляный насос, компрессор кондиционера, звук выхлопа (symposer), блок управления двигателем
35	5	США:    ’10-’14: Активные жалюзи радиатора
	15	Европа:    ’10-’14: Подогрев топливного фильтра (дизельные двигатели), активные жалюзи радиатора
	10	США:    ’14-’18: Датчик положения коленчатого вала, подогреваемый кислородный датчик, клапан продувки адсорбера
	15	Европа:    ’14-’18: Датчик воды в топливе, блок управления двигателем, катушки зажигания
36	10	’10-’14: Блок управления двигателем
	5	’14-’18: Активные жалюзи радиатора
37	5	Европа:    ’10-’14: ABS
	15	США:    ’14-’18: Дневные ходовые огни, блок управления фарами
	20	Европа:    ’14-’18: Дополнительная розетка на панели приборов
38	15	Блок управления двигателем, блок управления коробкой передач
39	5	Блок управления фарами
	15	США:    ’16-’18: Сиденье водителя с электроприводом
40	5	Усилитель рулевого управления
41	20	Блок кузовной электроники
42	15	США: Задний стеклоочиститель Европа:    ’10-’14: Задний стеклоочиститель
43	15	Корректор света фар, адаптивное освещение
44	5	Европа: Адаптивный круиз-контроль
45	10	Европа: Обогрев жиклеров стеклоомывателя
	15	США:    ’16-’18: Сиденье пассажира с электроприводом
46	25	Европа:    ’10-’14: Передние стеклоподъемники    ’14-’18: Вентилятор системы охлаждения США: Передние стеклоподъемники
47	7. 5	Европа:    ’10-’14: Обогрев зеркал США: Обогрев зеркал
48	15	Европа: Испаритель фильтра продуктов сгорания дизельного топлива
	5	США:    ’10-’13: Зеркала с электроприводом
Реле
R1	Вентилятор интеркулера
R2	Звуковой сигнал
R3	Европа: Испаритель фильтра продуктов сгорания дизельного топлива США:    ’14-’18: Обогреватель ветрового стекла
R4	—
R5	Задний стеклоочиститель
R6	Европа: Вентилятор системы охлаждения
R7	Европа: Обогреватель ветрового стекла США:    ’18: Вспомогательное реле
R8	Европа: Вентилятор системы охлаждения США:    ’14-’18: Вспомогательное реле
R9	Европа: Омыватели фар
R10	Европа: Вентилятор системы охлаждения США: Стартер
R11	Муфта компрессора кондиционера
R12	Вентилятор системы охлаждения
R13	Мотор отопителя
R14	Блок управления двигателем
R15	Европа: Стартер США: Обогрев заднего стекла
R16	Зажигание
№	А	Назначение
1	5	’14-’17: Катушки реле
2	10	’10-’14: Модуль бесключевой системы автомобиля
3	5	Ручки дверей в автомобилях с системой бесключевого входа
4	25	Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
5	25	Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
6	25	Модуль двери (задняя левая) (стеклоподъемник)
7	25	Модуль двери (задняя правая) (стеклоподъемник)
8	10	Европа: Сирена противоугонной системы
9	25	Сиденье водителя с электроприводом
10	25	Европа:    ’14-’18: Стеклоподъемники США:    ’14-’18: Усилитель аудиосистемы
11	5	США:    ’14-’18: Модуль бесключевой системы автомобиля
	25	Европа: Сиденье пассажира с электроприводом
12	10	Европа:    ’10-’14: Модуль системы кондиционирования воздуха (с модулем запуска и остановки)
13	5	Европа:    ’10-’14: Комбинация приборов (с модулем запуска и остановки)
14	7. 5	Европа:    ’10-’14: Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки)
15	15	Европа:    ’10-’14: Аудиосистема (с модулем запуска и остановки)
16	—	—
17	—	—
18	—	—
19	—	—
20	—	—
21	—	—
22	—	—
23	25	США:    ’11-’13: Аудио усилитель
24	30	Европа:    ’14-’18: Обогрев заднего стекла
25	20	Европа:    ’14-’18: Розетка в багажном отсеке
26	40	Европа:    ’10-’14: Модуль прицепа
27	—	—
28	40	Европа:    ’14-’18: Модуль прицепа
29	5	Система мониторинга непросматриваемых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида
30	5	Модуль системы помощи при парковке
31	—	—
32	—	—
33	15	Европа:    ’14-’18: Реле заднего стеклоочистителя
34	15	Подогрев водительского сиденья
35	15	Подогрев пассажирского сиденья
36	—	—
37	5	’10-’13: Люк
38	—	—
39	—	—
40	—	—
41	5	Европа:    ’14-’18: Раздвижное буксирное устройство
42	—	—
43	—	—
44	10	Европа:    ’14-’18: Зеркала с электроприводом
45	7. 5	Европа:    ’14-’18: Обогрев зеркал
46	5	Европа:    ’10-’14: Система мониторинга непросматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя)
Реле
R1	Замок зажигания
R2	Европа: Обогрев заднего стекла
R3	Европа: Задний стеклоочиститель
R4	—
R5	Европа: Сирена противоугонной системы
R6	Европа: Вспомогательное реле

Схема предохранителей и реле Ford Focus 3 (2010-2018) » Схемы предохранителей, электросхемы автомобилей

Блок предохранителей в салоне

Для освобождения крышки отожмите зажимы	Опустите крышку блока предохранителей, и потяните ее на себя

№	А	Назначение
56	20	Топливный насос
57	—	—
58	—	—
59	5	Приемопередатчик пассивной противоугонной системы
60	10	Освещение салона, блок управления в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный блок управления, OHCSB
61	20	Прикуриватель, задняя розетка
62	5	Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением
63	10	Европа: Система адаптивного круиз-контроля
64	—	—
65	10	Отпирание защелки двери багажного отделения с электроприводом
66	20	Блокировка двери водителя, двойная блокировка
67	7. 5	Информационно-развлекательный дисплей, модуль SYNC, модуль GPS, компас, BVC
68	15	Европа: Электрический блокиратор рулевой колонки
69	5	Комбинация приборов
70	20	Центральный замок
71	10	’10-’14:    Europe: Система кондиционирования воздуха    USA: Блок управления отопителем (механический кондиционер), двухзонный климат-контроль
	7.5	’14-’18: Система кондиционирования воздуха
72	7.5	Модуль рулевого колеса
73	5	’10-’13: Диагностический разъем, батарея сирены противоугонной системы
	7. 5	’13-’18: Диагностический разъем
74	15	Европа: Дальний свет фар США:    ’10-’14: Ближний свет фар    ’14-’18: Дальний свет фар
75	15	Передний противотуманный свет
76	10	Лампы заднего хода
77	20	Омыватель лобового стекла, омыватель заднего стекла
78	5	Замок зажигания, кнопка запуска, система бесключевого доступа / запуска (EU: ’15-’18)
79	15	Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери
80	20	Люк, солнцезащитная шторка
81	5	Датчик контроля салона, радиочастотный радиоприемник
82	20	Насос омывателя стекла
83	20	Центральный замок
84	20	Разблокировка двери водителя, двойная блокировка
85	7. 5	Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, блок управления отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера
86	10	Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, система кондиционирования воздуха (механический кондиционер)
87	15	’14-’18: Подогрев рулевого колеса
88	25	Европа:    ’14-’18: Модуль качества напряжения
89	—	—

Блок предохранителей в моторном отсеке

№	А	Назначение
7	40	ABS, ESP
8	30	ESP
9	30	Европа:    ’10-’14: Обогрев заднего стекла США: Обогрев заднего стекла
	40	Европа:    ’14-’18: Блок предохранителей в багажном отсеке
10	40	Мотор отопителя
11	30	Европа:    ’10-’14: Модуль качества напряжения    ’14-’18: Система старт-стоп США:    ’14-’18: Система старт-стоп
12	30	Реле блока управления двигателем клапан системы рециркуляции отработавших газов
13	30	Реле стартера
14	40	Европа: Обогреватель ветрового стекла (правая сторона)
	25	США: Задний стеклоподъемник
15	25	1. 0L EcoBoost: Вентилятор системы охлаждения США: Блок управления коробкой передач Европа:    ’14-’18: Блок управления коробкой передач
16	40	Европа: Обогреватель ветрового стекла (левая сторона)
	20	США:    ’18: Датчик аккумуляторной батареи
17	20	Европа: Вспомогательный отопитель
18	20	Стеклоочиститель
19	5	ABS, ESP
20	15	Звуковой сигнал
21	5	Выключатель ламп стоп-сигнала
22	15	Система мониторинга аккумуляторной батареи
	5	США:    ’18: Парковочный помощник
23	5	Катушки реле, переключатель освещения
24	20	Европа:    ’10-’14: Задняя розетка
	5	США:    ’16-’18: Обогреватель ветрового стекла (правая сторона)
25	10	США: Зеркала с электроприводом Европа:    ’10-’14: Зеркала с электроприводом
26	15	Блок управления коробкой передач
	25	Europe:    ’14-’18: Блок управления коробкой передач (шестиступенчатая автоматическая коробка передач)
	20	1. 0L EcoBoost: Блок управления коробкой передач
27	15	Муфта компрессора кондиционера
28	5	США:    ’10-’14: Датчик массового расхода воздуха    ’18: Задняя камера Европа:    ’10-’14: Адаптивный круиз-контроль
	10	Европа:    ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении
29	20	Европа: Омыватели фар
	10	США:    ’14-’18: Камера заднего вида, система предупреждения о возможном столкновении
30	5	Блок управления двигателем
31	15	Европа:    ’10-’14: Вентилятор интеркулера (1. 6L Duratorq TDCi)
	5	США:    ’18: Задержка
32	10	Клапан системы рециркуляции отработавших газов, клапаны управления завихрением, подогреваемый кислородный датчик выхлопных газов (системы управления двигателем), реле электронного модуля управления вентилятором (обмотка)
33	10	Катушки зажигания
	15	Блок управления двигателем, катушки зажигания, датчик массового расхода воздуха (2.0 GDI)
34	10	Европа: Форсунки США:    ’14-’17: Помпа системы охлаждения, клапан продувки адсорбера,    ’18: Помпа системы охлаждения, клапан продувки адсорбера, перепускной клапан турбины, масляный насос, компрессор кондиционера, звук выхлопа (symposer), блок управления двигателем
35	5	США:    ’10-’14: Активные жалюзи радиатора
	15	Европа:    ’10-’14: Подогрев топливного фильтра (дизельные двигатели), активные жалюзи радиатора
	10	США:    ’14-’18: Датчик положения коленчатого вала, подогреваемый кислородный датчик, клапан продувки адсорбера
	15	Европа:    ’14-’18: Датчик воды в топливе, блок управления двигателем, катушки зажигания
36	10	’10-’14: Блок управления двигателем
	5	’14-’18: Активные жалюзи радиатора
37	5	Европа:    ’10-’14: ABS
	15	США:    ’14-’18: Дневные ходовые огни, блок управления фарами
	20	Европа:    ’14-’18: Дополнительная розетка на панели приборов
38	15	Блок управления двигателем, блок управления коробкой передач
39	5	Блок управления фарами
	15	США:    ’16-’18: Сиденье водителя с электроприводом
40	5	Усилитель рулевого управления
41	20	Блок кузовной электроники
42	15	США: Задний стеклоочиститель Европа:    ’10-’14: Задний стеклоочиститель
43	15	Корректор света фар, адаптивное освещение
44	5	Европа: Адаптивный круиз-контроль
45	10	Европа: Обогрев жиклеров стеклоомывателя
	15	США:    ’16-’18: Сиденье пассажира с электроприводом
46	25	Европа:    ’10-’14: Передние стеклоподъемники    ’14-’18: Вентилятор системы охлаждения США: Передние стеклоподъемники
47	7. 5	Европа:    ’10-’14: Обогрев зеркал США: Обогрев зеркал
48	15	Европа: Испаритель фильтра продуктов сгорания дизельного топлива
	5	США:    ’10-’13: Зеркала с электроприводом
Реле
R1	Вентилятор интеркулера
R2	Звуковой сигнал
R3	Европа: Испаритель фильтра продуктов сгорания дизельного топлива США:    ’14-’18: Обогреватель ветрового стекла
R4	—
R5	Задний стеклоочиститель
R6	Европа: Вентилятор системы охлаждения
R7	Европа: Обогреватель ветрового стекла США:    ’18: Вспомогательное реле
R8	Европа: Вентилятор системы охлаждения США:    ’14-’18: Вспомогательное реле
R9	Европа: Омыватели фар
R10	Европа: Вентилятор системы охлаждения США: Стартер
R11	Муфта компрессора кондиционера
R12	Вентилятор системы охлаждения
R13	Мотор отопителя
R14	Блок управления двигателем
R15	Европа: Стартер США: Обогрев заднего стекла
R16	Зажигание

Блок предохранителей в багажнике

Седан	Хэтчбек	Универсал

№	А	Назначение
1	5	’14-’17: Катушки реле
2	10	’10-’14: Модуль бесключевой системы автомобиля
3	5	Ручки дверей в автомобилях с системой бесключевого входа
4	25	Модуль двери (передняя левая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
5	25	Модуль двери (передняя правая) (стеклоподъемник, центральный замок, электропривод складывания зеркал, обогрев зеркал)
6	25	Модуль двери (задняя левая) (стеклоподъемник)
7	25	Модуль двери (задняя правая) (стеклоподъемник)
8	10	Европа: Сирена противоугонной системы
9	25	Сиденье водителя с электроприводом
10	25	Европа:    ’14-’18: Стеклоподъемники США:    ’14-’18: Усилитель аудиосистемы
11	5	США:    ’14-’18: Модуль бесключевой системы автомобиля
	25	Европа: Сиденье пассажира с электроприводом
12	10	Европа:    ’10-’14: Модуль системы кондиционирования воздуха (с модулем запуска и остановки)
13	5	Европа:    ’10-’14: Комбинация приборов (с модулем запуска и остановки)
14	7. 5	Европа:    ’10-’14: Дисплей информационно-мультимедийной системы, модуль GPS (с модулем запуска и остановки)
15	15	Европа:    ’10-’14: Аудиосистема (с модулем запуска и остановки)
16	—	—
17	—	—
18	—	—
19	—	—
20	—	—
21	—	—
22	—	—
23	25	США:    ’11-’13: Аудио усилитель
24	30	Европа:    ’14-’18: Обогрев заднего стекла
25	20	Европа:    ’14-’18: Розетка в багажном отсеке
26	40	Европа:    ’10-’14: Модуль прицепа
27	—	—
28	40	Европа:    ’14-’18: Модуль прицепа
29	5	Система мониторинга непросматриваемых зон, система контроля за соблюдением дорожной разметки, система Active City Stop, камера заднего вида
30	5	Модуль системы помощи при парковке
31	—	—
32	—	—
33	15	Европа:    ’14-’18: Реле заднего стеклоочистителя
34	15	Подогрев водительского сиденья
35	15	Подогрев пассажирского сиденья
36	—	—
37	5	’10-’13: Люк
38	—	—
39	—	—
40	—	—
41	5	Европа:    ’14-’18: Раздвижное буксирное устройство
42	—	—
43	—	—
44	10	Европа:    ’14-’18: Зеркала с электроприводом
45	7. 5	Европа:    ’14-’18: Обогрев зеркал
46	5	Европа:    ’10-’14: Система мониторинга непросматриваемых зон, система контроля за соблюдением дорожной разметки, камера заднего вида (с системой запуска/остановки двигателя)
Реле
R1	Замок зажигания
R2	Европа: Обогрев заднего стекла
R3	Европа: Задний стеклоочиститель
R4	—
R5	Европа: Сирена противоугонной системы
R6	Европа: Вспомогательное реле

Предохранители и реле Форд Фокус 3 с двигателем 1. 6 л., 2.0 л., 1.0 л., 1.5 л. и 2.3 л. (C346 — седан, универсал, хэтчбек; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018)

’10–’18 Форд Фокус 3 Схема предохранителей

16.04.2018 (US:04.16.18), Категория: Ford / Focus

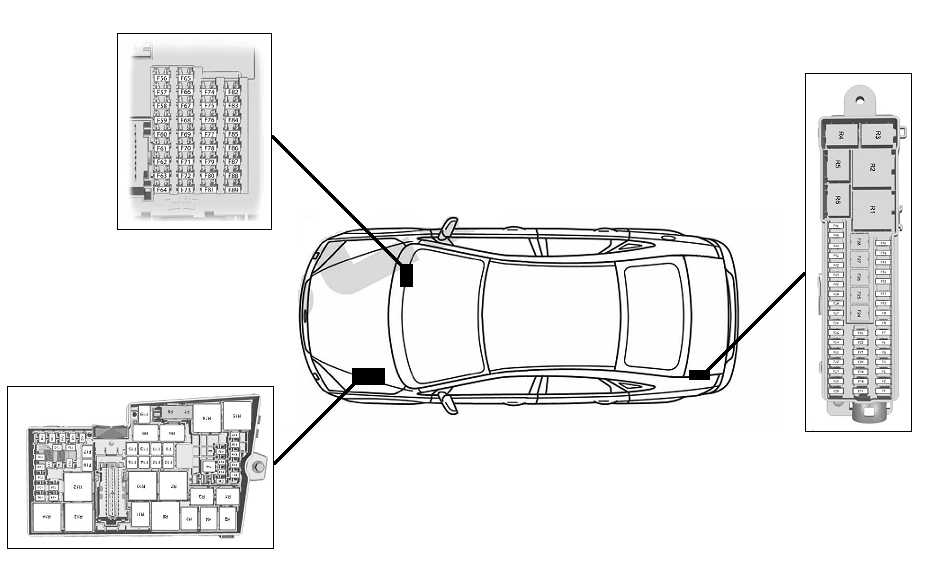

Блок предохранителей в салоне

№	А	Защищенные компоненты
56	20	Топливный насос
57	—	Не используется
58	—	Не используется
59	5	Питание пассивной противоугонной системы
60	10	Лампа внутреннего освещения, модуль левой передней двери, освещение перчаточного ящика, модуль окружающего освещения, люк, OHCSB
61	20	Прикуриватель, задние дополнительные розетки
62	5	Модуль датчика дождя, датчик влажности, электрохромное зеркало заднего вида
63	10	Европа: адаптивный круиз-контроль
64	—	Не используется
65	10	Разблокировка задней подъемной двери
66	20	Замок двери водителя, двойной замок
67	7,5	SYNC, многофункциональный дисплей, модуль глобальной системы позиционирования (GPS), компас, BVC
68	15	Европа: Замок рулевой колонки
69	5	Комбинация приборов
70	20	Центральный замок
71	10	’10-’14:    Европа: кондиционер    США: головка управления отоплением (ручной кондиционер), электронное автоматическое регулирование температуры
	7,5	’14-’18: Кондиционер
72	7,5	Модуль управления рулевым колесом
73	5	’10-’13: Оповещатель резервного аккумулятора (сигнализация), OBD II (диагностика бортового компьютера)
	7,5	’13-’18: Разъем линии передачи данных
74	15	Европа: Дальний свет США:    ’10-’14: Ближний свет    ’14-’18: Дальний свет
75	15	Передние противотуманные фары
76	10	Фонарь заднего хода
77	20	Насос омывателя переднего и заднего стекол
78	5	Замок зажигания, кнопочный выключатель зажигания, автомобильный модуль без ключа (EU: ’15-’18)
79	15	Выключатель аварийной сигнализации, аудиоблок, навигационная система, DVD-плеер, кнопка блокировки дверей
80	20	Люк, солнцезащитная шторка с электроприводом
81	5	Датчик движения в салоне, радиоприемник
82	20	Масса насоса омывателя
83	20	Масса центрального замка
84	20	Замок двери водителя и масса двойного замка
85	7,5	Индикатор деактивации подушки безопасности пассажира (PADI), выключатель обогревателя переднего сиденья, модуль обогрева (ручной кондиционер), датчик качества воздуха, радио, датчик температуры и влажности в салоне, контроль качества напряжения, передняя камера помощи при парковке, люк, PTC обогреватель, стояночный обогреватель
86	10	Система пассивной безопасности, система классификации пассажиров, индикатор отключения подушки безопасности пассажира, модуль отопителя кондиционера с ручным управлением
87	15	’14-’18: Рулевое колесо с подогревом
88	25	Европа:    ’14-’18: Модуль качества напряжения
89	—	Не используется



Блок предохранителей в моторном отсеке

№	А	Защищенные компоненты
7	40	Антиблокировочная система тормозов, электронная программа стабилизации.
8	30	Электронная программа стабилизации
9	30	Европа:    ’10-’14: Обогрев заднего стекла США: Обогрев заднего стекла
	40	Европа:    ’14-’18: Блок предохранителей в багажном отделении
10	40	Вентилятор отопителя
11	30	Европа:    ’10-’14: Модуль качества напряжения    ’14-’18: Модуль старт-стоп США:    ’14-’18: Модуль старт-стоп
12	30	Реле модуля управления силовым агрегатом, реле рециркуляции отработавших газов
13	30	Реле стартера
14	40	Европа: Обогрев ветрового стекла (правая сторона)
	25	США: Задний электростеклоподъемник (без блока управления дверью)
15	25	1. 0L EcoBoost: Вентилятор охлаждения США: Модуль управления коробкой передач Европа:    ’14-’18: Модуль управления коробкой передач
16	40	Европа: Обогрев ветрового стекла (левая сторона)
	20	США:    ’18: Датчик контроля аккумулятора
17	20	Европа: Дополнительный обогреватель
18	20	Стеклоочистители
19	5	Антиблокировочная система тормозов, модуль электронной системы курсовой устойчивости
20	15	Звуковой сигнал
21	5	Выключатель стоп-сигналов
22	15	Система контроля батареи
	5	США:    ’18: Модуль управления системой помощи при парковке
23	5	Катушки реле, модуль переключателя управления освещением
24	20	Европа:    ’10-’14: Задняя розетка
	5	США:    ’16-’18: Обогрев правого ветрового стекла
25	10	США: Наружные зеркала Европа:    ’10-’14: Наружные зеркала
26	15	Модуль управления коробкой передач
	25	Европа:    ’14-’18: Модуль управления коробкой передач — 6-ступенчатая автоматическая коробка передач
	20	1,0 л EcoBoost: Модуль управления коробкой передач
27	15	Муфта кондиционера
28	5	США:    ’10-’14: Питание топливного реле массового расхода воздуха    ’18: Камера заднего вида Европа:    ’10-’14: Радар переднего обзора
	10	Европа:    ’14-’18: Камера заднего вида, система предупреждения о столкновении
29	20	Европа: Омыватель фар
	10	USA:    ’14-’18: Стоп-старт для камеры заднего вида, система информирования о слепых зонах
30	5	Модуль управления двигателем
31	15	Европа:    ’10-’14: Вентилятор интеркулера (1,6 л Duratorq TDCi)
	5	США:    ’18: Дополнительная задержка
32	10	Клапан рециркуляции отработавших газов, вихревые регулирующие клапаны, датчик HEGO (управление двигателем), реле модуля вентилятора системы охлаждения
33	10	Катушки зажигания
	15	Модуль управления силовым агрегатом, катушки зажигания, датчик массового расхода воздуха (2. 0 GDI)
34	10	Европа: Форсунки США:    ’14-’17: Работа на водяном насосе, регулируемые клапаны, клапан продувки адсорбера регулирующий клапан, компрессор кондиционера, масляный насос, гидрораспределитель турбонагнетателя с регулируемыми лопастями, регулируемый впускной клапан, регулируемый компрессор с внешним управлением
35	5	США:    ’10-’14: активная заслонка решетки
	15	Европа:    ’10-’14: Подогрев дизельного фильтра, активные жалюзи решетки радиатора
	10	USA:    ’14-’18: Датчик положения коленчатого вала, универсальный датчик кислорода с подогревом отработавших газов, клапан продувки адсорбера
	15	Европа:    ’14-’18: Датчик воды в топливе, модуль управления силовым агрегатом, катушки зажигания
36	10	’10-’14: Блок управления силовым агрегатом
	5	’14-’18: Активная шторка решетки радиатора
37	5	Европа:    ’10-’14: ABS
	15	США:    ’14-’18: Дневные ходовые огни, блок управления фарами
	20	Европа:    ’14-’18: Дополнительная розетка на приборной панели
38	15	Модуль управления двигателем, модуль управления коробкой передач
39	5	Модуль управления фарами
	15	США:    ’16-’18: Сиденье водителя с подогревом
40	5	Электронный усилитель рулевого управления
41	20	Блок управления кузовом
42	15	США: Электродвигатель очистителя заднего стекла Европа:    ’10-’14: Электродвигатель очистителя заднего стекла
43	15	Корректор фар, блок адаптивного переднего освещения
44	5	Европа: радар переднего обзора (FLR), модуль переднего обзора, модуль адаптивного круиз-контроля
45	10	Европа: Форсунки омывателя ветрового стекла с подогревом
	15	США:    ’16-’18: Обогрев пассажирского сиденья
46	25	Европа:    ’10-’14: Электростеклоподъемники (передние)    ’14-’18: Вентилятор охлаждения США: Электростеклоподъемники (передние)
47	7,5	Европа:    ’10-’14: Обогрев наружных зеркал США: Обогрев наружных зеркал
48	15	Европа: Испаритель сажевого фильтра
	5	США:    ’10-’13: Наружные зеркала с электроприводом (без блока управления дверью)
Реле
Р1	Вентилятор интеркулера
Р2	Звуковой сигнал
Р3	Европа: Испаритель сажевого фильтра США:    ’14-’18: Реле обогрева ветрового стекла
Р4	–
Р5	Задний стеклоочиститель
Р6	Европа: Вентилятор охлаждения
Р7	Европа: Обогрев ветрового стекла США:    ’18: Дополнительная задержка
Р8	Европа: Вентилятор охлаждения США:    ’14-’18: Дополнительная задержка
Р9	Европа: Омыватель фар
Р10	Европа: Вентилятор охлаждения США: Стартер
Р11	Муфта кондиционера
Р12	Вентилятор охлаждения
Р13	Двигатель вентилятора
Р14	Модуль управления двигателем
Р15	Европа: стартер США: обогреватель заднего стекла
Р16	Зажигание

Блок предохранителей в багажном отделении

№	А	Защищенные компоненты
1	5	’14-’17: Катушки реле
2	10	’10-’14: Бесключевой модуль автомобиля
3	5	Дверные ручки автомобиля без ключа
4	25	Дверной модуль (левый передний) (электростеклоподъемники, центральный замок, наружное зеркало с электроприводом складывания, наружное зеркало с подогревом)
5	25	Дверной модуль (правый передний) (электростеклоподъемники, центральный замок, наружное зеркало с электроприводом складывания, наружное зеркало с подогревом)
6	25	Дверной модуль (левый задний) (стеклоподъемники)
7	25	Дверной модуль (задний правый) (стеклоподъемники)
8	10	Европа: Противоугонная сигнализация
9	25	Сиденье водителя с электроприводом
10	25	Европа:    ’14-’18: Электростеклоподъемники США:    ’14-’18: Аудиоусилитель
11	5	США:    ’14-’18: Удаленный вход без ключа
	25	Европа: пассажирское сиденье
12	10	Европа:    ’10-’14: Модуль кондиционирования воздуха (с модулем качества напряжения)
13	5	Европа:    ’10-’14: Комбинация приборов (с модулем контроля качества напряжения)
14	7,5	Европа:    ’10-’14: Многофункциональный дисплей, модуль GPS (с модулем измерения напряжения)
15	15	Европа:    ’10-’14: Аудиоблок, панель управления аудиоблоком (с модулем проверки качества напряжения)
16	—	—
17	—	—
18	—	—
19	—	—
20	—	—
21	—	—
22	—	—
23	25	США:    ’11-’13: Аудиоусилитель
24	30	Европа:    ’14-’18: Обогрев заднего стекла
25	20	Европа:    ’14-’18: Дополнительные розетки в багажном отделении
26	40	Европа:    ’10-’14: Аксессуары, модуль прицепа
27	—	—
28	40	Европа:    ’14-’18: Модуль прицепа
29	5	Монитор слепых зон, система контроля полосы движения, активная городская остановка, камера заднего вида
30	5	Модуль помощи при парковке
31	—	—
32	—	—
33	15	Европа:    ’14-’18: Реле стеклоочистителя заднего стекла
34	15	Сиденье водителя с подогревом
35	15	Сиденье переднего пассажира с подогревом
36	—	—
37	5	’10-’13: Люк с электроприводом
38	—	—
39	—	—
40	—	—
41	5	Европа:    ’14-’18: Выдвижной буксировочный шар
42	—	—
43	—	—
44	10	Европа:    ’14-’18: Наружные зеркала с электроприводом
45	7,5	Европа:    ’14-’18: Обогрев наружных зеркал
46	5	Европа:    ’10-’14: Система контроля слепых зон, система контроля полосы движения, камера заднего вида (с модулем старт-стоп)
Реле
Р1	Замок зажигания
Р2	Европа: Обогрев заднего стекла
Р3	Европа: Стеклоочиститель заднего стекла
Р4	–
Р5	Европа: сирена противоугонной сигнализации
Р6	Европа: задержка включения вспомогательного оборудования

Схема блока предохранителей Ford Focus Sedan, Hatchback, Wagon/Estate, двигатель: 1. 0L, 1.5L, 1.6L, 2.0L, 2.3L (Mk3; 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 )

Ford Focus III (2011-2021) Схемы блока предохранителей

Годы выпуска: 2011
2012
2013
2014
2015
2016
2017
2018
2019
2020
2021

Ford всегда был пионером в автомобильной промышленности. Почти все модели есть
оснащены особыми функциями, которые делают их исключительно ориентированными на производительность. Форд
Focus третьего поколения – это автомобиль, обладающий максимальным вау-фактором в линейке хэтчбеков.
Существуют и другие различные атрибуты этого ухода, благодаря которым он выглядит лучше и работает лучше.

Есть некоторые инновационные функции, включенные в этот автомобиль, которые делают его весьма привлекательным.
Безопасность, роскошь и передовые технологии делают его полностью подходящим для заядлого автомобиля.
любовник. Что касается безопасности, Focus получил пятизвездочный рейтинг аварийности, который включает в себя все
предметы первой необходимости, которые могут спасти вас от несчастных случаев со смертельным исходом. К ним относятся контроль устойчивости,
регулируемый ограничитель скорости, шесть подушек безопасности и адаптивный круиз-контроль.

Эта модель от Ford также оснащена активной системой помощи при парковке, позволяющей водителям парковаться
в параллельном режиме с другими автомобилями. Кроме того, он также состоит из некоторых функций
что делает его достаточно удобным. У него 18-дюймовые легкосплавные диски, потоковое аудио, подогрев сидений и
Настройка телефона Bluetooth, которая наилучшим образом помогает водителю. Среди всего этого,
система голосового управления лучшая.

Что касается производительности, он оснащен 2,0-литровым турбодизелем, который подходит для
120 кВт/340 Нм. Он оснащен механической и автоматической коробкой передач, известной как фордовская.
шестиступенчатая система двойного сцепления с переключением под нагрузкой. Характеристики двигателя проходят все Евро 4
правила с легкостью.

Те, кто предпочитает стильный, но маленький автомобиль от превосходного автомобильного гиганта, могут выбрать его.
Третье поколение этой модели обладает всеми дополнительными функциями, делающими ее предпочтительной для среднего класса.
любители дальних автомобилей. Он также конкурирует с различными стабильными игроками, такими как Golf, Mazda3, Cruze,
и другие из того же сегмента. Разумно инвестировать номинал для такого автомобиля из
известный бренд.

-9002 Система стабилизации, программируемый клапан.

9008

9008. Датчик положения коленчатого вала. Датчик положения распредвала.

9008

9008

R

8

012

Предохранитель	Номинальный ток	Цепи
F7	40A**
F8	30A**	Электронный клапан программы стабилизации.
F9	30A**	Обогрев заднего стекла.
F10	40A**	Двигатель вентилятора отопителя.
F11	30A**	Старт-стоп модуль.
F12	30A**	Системы управления двигателем, Реле рециркуляции отработавших газов.
F13	30A**	Реле стартера.
F14	25A**	Задний электрический стеклоподъемник (без блока управления дверью), модуль управления коробкой передач.
F15	25A**	Вентилятор охлаждения – 1,0 л EcoBoost.
F16	—	—
F17	—	—
F18	20A **
F18	20A **	.
F19	5A*	Электронный программный модуль стабилизации.
F20	15A*	Звуковой сигнал.
F21	5A*	Выключатель стоп-сигналов.
F22	15А*	Система контроля батареи.
F23	5A*	Катушки реле, модуль переключателя управления освещением.
F24	5A*	Заднее боковое ветровое стекло с подогревом.
F25	10A*	Наружные зеркала с электроприводом.
F26	15A*	Модуль управления коробкой передач — 2,0 л GDI.
F26	20A*	Модуль управления коробкой передач — 1.0LEcoboost.
F27	15A*	Муфта кондиционера.
F28	—	—
F29	10A*	Стоп-старт для камеры заднего вида, система информации о слепых зонах.
F30	—	—
F31	—	—
F32	10A*
F33	15A*	Датчик массового расхода воздуха — 2,0 GDI. Катушки зажигания — 1,0 л EcoBoost.
F34	10A*	Работа водяного насоса. Переменные клапаны. Клапан продувки адсорбера.
F35	10A*	Датчик положения коленчатого вала. Универсальный кислородный датчик отработавших газов с подогревом. Клапан продувки адсорбера.
F36	5A*	Активная заслонка решетки.
F37	15A*	Дневные ходовые огни. Модуль управления фарами
F38	15A*	Переключатель управления коробкой передач.
F39	—	—
F40	5A*	Рулевое управление с электроусилителем.
F41	20A*	Питание блока управления кузовом KL15.
F42	15A*	Стеклоочиститель заднего стекла.
F43	15A*	Адаптивные фары.
F44	—	—
F45	—	—
F46	25A **	F46	25A **	F46
F47	7. 5A*	Наружные зеркала с подогревом.
F48	—	—
R1	Микрореле	Вентилятор интеркулера.
R2	Микрореле	Звуковой сигнал.
R3	Микрореле	Обогреватель ветрового стекла (частичный обогрев ветрового стекла).
R4	—	—
R5	Микрореле	Задний стеклоочиститель.
R6	—	—
R7	—	—
Задержка питания аксессуаров.
R9	—	—
R10	Мини-реле	Реле стартера.
R11	Микрореле	Муфта кондиционера.
R12	Реле питания	Реле вентилятора системы охлаждения.
R13	Мини-реле	Двигатель вентилятора.
R14	Мини-реле	Модуль управления силовым агрегатом.
R15	Реле питания	Обогреватель заднего стекла.
R16	Силовое реле	Зажигание.

Предохранитель	Оценка ампер	.
F57	—	—
F58	—	—
F59	5A	Питание пассивной противоугонной системы.
F60	10A	Освещение салона, блок переключателей двери водителя, перчаточный ящик, фоновое освещение, люк с электроприводом.
F61	20A	Прикуриватель, задняя розетка.
F62	—	—
F63	—	—
F64	—	—
F65	10A	Замок крышки багажного отделения.
F66	20A	Замок двери водителя, двойной замок.
F67	7,5A	Информационно-развлекательный дисплей. Спутниковая система навигации. Bluetooth-соединение для голосового управления телефоном.
F68	—	—
F69	5A	Комбинация приборов.
F70	20А	Центральный замок.
F71	7,5 А	Кондиционер.
F72	7.5A	Модуль управления на рулевом колесе.
F73	7,5А	Аккумуляторная звуковая сигнализация (сигнализация). Система бортовой диагностики.
F74	15A	Дальний свет.
F75	15A	Передние противотуманные фары.
F76	10А	Фонарь заднего хода.
F77	20А	Насос омывателя.
F78	5A	Выключатель зажигания или кнопка запуска.
F79	15A	Аудиосистема, кнопки аварийной сигнализации и блокировки дверей.
F80	20A	Люк с электроприводом.
F81	5A	Радиочастотный приемник.
F82	20A	Масса насоса омывателя.
F83	20A	Масса центрального замка.
F84	20A	Масса разблокировки двери водителя и двойной блокировки.
F85	7,5 А	Контроль качества напряжения (KL15). Модуль отопителя кондиционера с ручным управлением. Дополнительный обогреватель. Камера переднего обзора. Радио. Модуль люка.
F86	10A	Система безопасности. Модуль отопителя кондиционера с ручным управлением. Система отключения подушки безопасности пассажира.
F87	15A	Рулевое колесо с подогревом.
F88	—	—
F89	—	—

777777777777777777777777777777777777777777777777777777777777777777777777777777777тели

9008

9008

9008

9008

4

. . Фактические схемы и схемы Ford Focus III (2011-2021) (схемы и схемы блока предохранителей, схемы расположения, схемы электропроводки и т.

Fuse	Ampere rating	Circuits
F1	5A*	Реле зажигания.
F2	—	—
F3	5A*	Дверные ручки без ключа.
F4	25A*	Дверной модуль (левый передний) (электростеклоподъемники, центральный замок, электроскладывание зеркал, подогрев наружных зеркал).
F5	25A*	Дверной модуль (правый передний) (электростеклоподъемники, центральный замок, зеркала с электроприводом складывания, наружные зеркала с подогревом).
F6	25A*	Дверной модуль (левый задний) (электростеклоподъемники).
F7	25A*	Дверной модуль (правый задний) (электростеклоподъемники).
F8	—	—
F9	25A*	Сиденье водителя с электроприводом.
F10	25A*	Усилитель цифровой обработки сигналов.
F11	5А*	Клавиатурный переключатель.
F12	—	—
F13	—	—
F14	—	—
F15	—	—
F16	—	—
F17	—	—
F18	—	—
F19	—
	—
	—
	—
. 0012	—
F20	—	—
F21	—	—
F22	—	—
F23	—	—
F24	—	—
F25	—	—
F26	—	—
F27	—	—
F28	—	—
F29	5A*	Камера заднего вида без модуля старт-стоп.
F30	5A*	Модуль помощи при парковке.
F31	—	—
F32	—	—
F33	—	—
F34	15A*	Heated driver’s seat.
F35	15A*	Сиденье переднего пассажира с подогревом.
F36	—	—
F37	—	—
F38	—	—
F39	—	—
F40	—	—
F41	—	—
F42	—	—
F43	—	—
F44	—	—
F45	—	—
F46	—	—
R1	Силовое реле	Выключатель зажигания.
R2	—	—
R3	—	—
27 —	—
R5	—	—
R6	—	—
