Регулировка холостого хода на карбюраторе является неотъемлемой частью мероприятий по техническому обслуживанию карбюраторного автомобиля, а в инжекторе нам в такой ситуации поможет датчик холостого хода. Сегодня мы рассмотрим регулировку данного механизма на автомобиле ВАЗ 2107, но перед этим узнаем, зачем производится настройка XX.
Зачем регулируют холостой ход карбюратора?
Карбюратор – это механизм, который подает топливовоздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в этом случае именуется «качеством») определяется множество характеристик двигателя: устойчивость его работы, мощность и расход потребляемого топлива.
Идеально настроенный карбюратор позволяет добиться наиболее эффективной работы двигателя на ХХ. Это значит, что он будет иметь стабильные обороты и максимальную мощность при самом минимальном расходе топлива. Поэтому регулировать холостой ход на карбюраторе необходимо при следующих признаках:
- Двигатель имеет необоснованный и довольно большой расход топлива. Стрелка эконометра постоянно указывает на не экономичную работу двигателя, а бензин стал заканчиваться довольно быстро.
- Снижена мощность мотора. Это значит, что он с трудом набирает необходимые обороты, прежде чем водителю включит следующую передачу. Кроме того, может отсутствовать тяга на низких оборотах, мотор глохнет или имеются провалы в работе педали газа.
Главная проблема первых двух признаков заключается в том, что такое может произойти не только по вине карбюратора. В этом могут быть виноваты топливные фильтры, насосы и неисправная система зажигания.
- Самая главная и весомая причина – мотор не держит холостые обороты или держит их не стабильно: возможна вибрация двигателя, а стрелка тахометра постоянно будет менять свое положение.
В конце концов, мотор глохнет сам по себе.
Как отрегулировать холостой ход карбюратора на ВАЗ 2107
После того, как вы обнаружили главные признаки неправильной работы карбюратора, необходимо произвести регулировку холостого хода. Прежде чем, приступать к данной процедуре, необходимо убедиться в правильной работе системы зажигания, чистоте топливных фильтров и исправности топливного насоса, только после этого можно приступать к регулировке холостого хода.

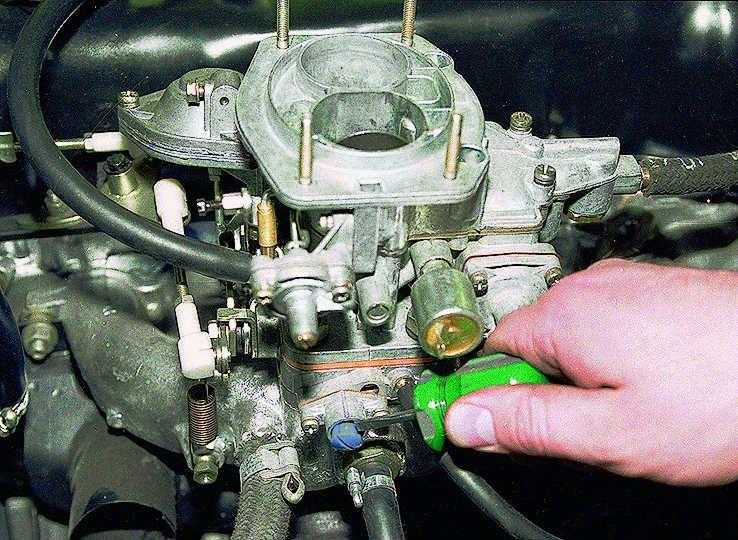

- Для начала разогрейте мотор до рабочей температуры. Если это не удается (мотор глохнет), вытащите рукоятку ручного управления воздушной заслонкой. После того, как мотор прогреется, заглушите его и найдите на карбюраторе два винта, которые расположены друг к другу под углом. Тот, который стоит перпендикулярно карбюратору называется винтом количества, или по-другому, винтом холостого хода. Он определяет количество смеси, которая подается в цилиндры двигателя.

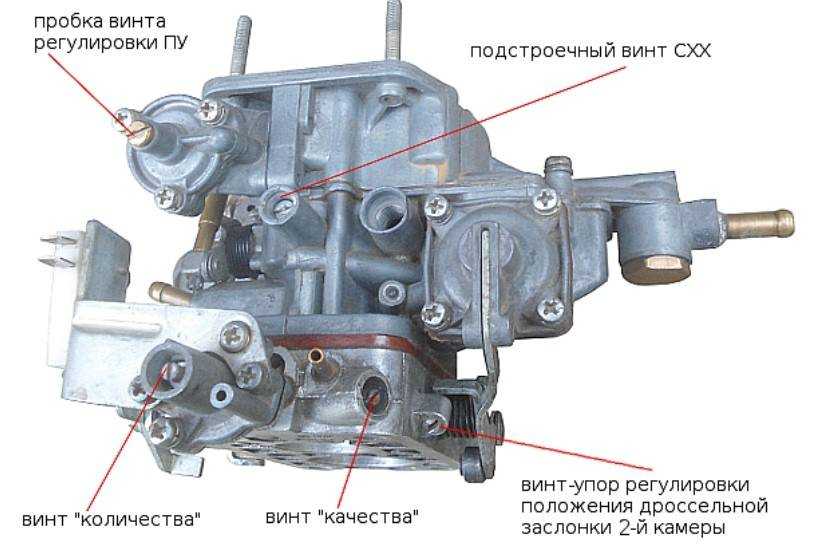

Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется винтом качества. Закрутите оба винта, а после этого выкрутите винт количества на 4 оборота, а винт качества на 3. Не забудьте убрать подсос.
- Запустите двигатель снова. Скорее всего, обороты не будут соответствовать норме, поэтому закрутите или выкрутите винт количества таким образом, чтобы обороты составляли 850-900 оборотов в минуту. Теперь с помощью винта качества установите самые максимальные обороты двигателя. Для этого выкручивайте или закручивайте винт и внимательно следите за оборотами на тахометре. Чтобы это сделать, не нужно выкручивать болт до конца, так как качество достигнет своего пика и свечи попросту «зальет». Выкручивайте его до тех пор, пока не появятся соответствующие перебои.
- После этого, снова выставите винтом количества обороты, соответствующие диапазону 850-900 оборотов в минуту, затем снова доведите обороты до максимума с помощью винта качества.
Повторите этот цикл еще раз и заверните винт качества до того момента, когда мотор начнет слегка вибрировать и поймайте момент между нестабильной работой двигателя и устойчивыми оборотами.
Учтите, что холостой ход двигателя различается по времени года. В летний период он не должен превышать 900, а в зимний – 1000 оборотов в минуту.
Видео — Простая настройка ХХ своими руками
Вот так регулируется холостой ход на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.
Похожие материалы
Игольчатый клапан карбюратора — неисправности и замена
Очиститель карбюратора — какой использовать
Специальную «химию» для очистки карбюратора можно найти в любом магазине автозапчастей.
Ремкомплект карбюратора Солекс 21083
Топливная система автомобиля, аналогично любому другому агрегату или узлу транспортного
Регулировка карбюратора ВАЗ 2106
Настройка карбюратора ВАЗ-2109
В тех случаях когда, система зажигания отрегулирована правильно, а машина по-прежнему п
Нет искры ВАЗ 2109 карбюратор — самостоятельно ищем выход
Регулировка холостого хода ВАЗ 2107: пошаговая инструкция
Главная » Регулировка
Устойчивая работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка режима холостого хода возможна и без привлечения специалистов при условии выполнения всех рекомендации руководства по эксплуатации. Исправный карбюратор при правильно выставленном угле опережения зажигания и зазорах между контактами трамблера.
Регулировка режима согласно технической документации должна производиться с применением прибора, определяющего уровень CO в выхлопных газах. В гаражных условиях карбюратор обычно настраивается на глаз и по встроенному тахометру. Описание предписывает частоту вращения коленчатого вала в пределах от 700 до 900 оборотов в минуту. При меньших значениях системы карбюратора неспособны обеспечить устойчивую работу двигателя, при больших — возрастает расход топлива.
Содержание
- Диагностика систем двигателя
- Обслуживание и устранения неисправностей
- Настройка силового агрегата
- Регулировка режима холостого хода без прибора
Диагностика систем двигателя
Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, качество и состав топлива при этом не всегда отвечают требования стандарта. Засорение карбюратора, в частности, системы, обеспечивающей функционирование в режиме холостого хода, может привести к неустойчивой работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.
Основные причины неустойчивой работы двигателя автомобиля ВАЗ 2107 при работе вхолостую:
- неправильный уровень топлива в поплавковой камере;
- засорение сетчатого фильтра, жиклеров и каналов;
- ограничение или затруднения хода клапана в ЭПХХ;
- подсасывание воздуха через поврежденные прокладки, мембраны или трубки;
- засорение воздушного фильтра;
- подгорание контактов или неправильный зазор между ними;
- некондиционные свечи;
- неправильная регулировка угла опережения зажигания.
Прежде, нежели приступать к настройке карбюратора следует восстановить его работоспособность, в противном случае невозможно добиться устойчивого результата.
Обслуживание и устранения неисправностей
Регламентные работы на системах, обеспечивающих работу двигателя следует начинать с его полного осмотра. Для удобства с карбюратора снимается корпус воздушного фильтра и производится осмотр всех воздушных трубок. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости карбюратор демонтируется и производится его полная разборка с дефектацией и заменой неисправных деталей.
На следующем этапе производится диагностика, устранении выявленных неисправностей и регулировка системы зажигания. Рекомендуется мелкой наждачной бумагой почистить контакты в трамблере, заменить свечи и правильно установить угол опережения. Это можно сделать при помощи тестера или примитивной контрольной лампы. Переходить непосредственно к регулированию двигателя ВАЗ 2107 имеет смысл только в том, случае если приведены в порядок карбюратор и другие системы.
Настройка силового агрегата
Регулировка режима холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка досылается вперед до упора. Теперь карбюратор полностью готов к настройке режима.
Последовательность действий мастера следующая:
- В выхлопную трубу вводится датчик прибора, который определяет концентрацию угарного газа в выхлопе. Устройство включается, и с него снимаются показания, которые характеризуют работу карбюратора.
- В случае превышения установленных параметров винт качества смеси закручивается при помощи отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
- Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 подстраивается винтом количества смеси.
Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в данном режиме. В случае отсутствия прибора регулировка исправного карбюратора на автомобиле ВАЗ 2107 может быть произведена без него. При определенном навыке данная операция не займет много времени.
Регулировка режима холостого хода без прибора
Большинство опытных мастеров и водителей выполняют настройку силового агрегата ВАЗ 2107 следующим образом:
- Винтом качества смеси карбюратора выставляются минимальные обороты, при которых двигатель работает неустойчиво, но не глохнет.
- Частота вращения увеличивается за счет добавления смеси.
Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор будет обеспечивать устойчивую работу двигателя.
На практике такой способ применяется достаточно часто и при достаточном опыте водителя положительный результат гарантирован.
Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator.html
