Ваз 2115 модуль зажигания признаки неисправности: Nothing found for Kak Proverit Modul Zagiganiya %23I 2

Содержание

Признаки (симптомы) неисправности модуля зажигания

На примере модуля зажигания 2111-3705010-02 (54.37005) системы зажигания инжекторного двигателя 11183 (1,6 л) автомобилей ВАЗ 2113, 2114, 2115 перечислим признаки по которым можно самостоятельно определить его неисправность.

Признаки (симптомы) неисправности модуля зажигания

1. Двигатель автомобиля вообще не запускается.

Коленчатый вал прокручивается стартером, но вспышек в цилиндрах нет и двигатель не запускается. Такое возможно если модуль зажигания вышел из строя или пропал контакт в его соединительной колодке проводов. Как худший вариант — неисправен контроллер (ЭБУ), который «заведует» работой модуля (сгорели ключи).

2. Не запускается только холодный двигатель.

Либо запускается, но с нескольких попыток. После запуска холостой ход может быть нормальный, либо неустойчивый, но стабилизируется по мере прогрева модуля. Горячий (прогретый) двигатель автомобиля в ряде случаев так же может иметь проблемы с запуском, но чаще — заводится как обычно.

3. Двигатель пытается работать на двух цилиндрах и глохнет.

Так происходит из-за того, модуль состоит из двух спаренных катушек зажигания и часто выходит из строя всего одна пара. Поэтому на двух свечах искра будет, а на двух нет. Двигатель будет «схватывать» и даже пытаться работать на двух цилиндрах, но быстро глохнуть.

4. Провалы при попытке резкого ускорения.

Появляются чаще всего при попытке ускорится на мощностном режиме работы двигателя из-за периодического отказа цилиндров. Либо при разгоне с низкой передачи после движения накатом.

5. Снижение мощности и приемистости.

Нарушение в искрообразовании всегда сказывается мощности и приемистости двигателя в худшую сторону. Так как сильная и своевременная искра одно из четырех условий эффективного горения топливной смеси.

6. Пропуски зажигания.

Выхлопные газы выходят с периодическими хлопками так как время от времени отключаются цилиндры (искра не проскакивает). В память ЭБУ будет занесена ошибка о пропусках зажигания в определенных цилиндрах. При определенных условиях загорится лампа Check Engine.

В такой ситуации стоит начать беспокоится, так как из-за пропусков зажигания, несгоревшее топливо выбрасывается в выпускную систему и догорает в катализаторе, оплавляя его начинку.

Примечания и дополнения

— Аналогичные симптомы (признаки) могут иметь место так же при неисправности высоковольтных проводов и свечей зажигания. Например, если нарушена их изоляция и искра уходит на массу. А так же при проблемах с работой системы впрыска топлива.

— Для проверки исправности модуля зажигания необходимо измерить сопротивление на его выводах или заменить заведомо исправным. См. «Проверка модуля (катушки) зажигания на ВАЗ 2113, 2114, 2115».

Еще статьи по системе зажигания инжекторных двигателей автомобилей ВАЗ

— Система зажигания двигателя 2111 (ЭСУД Январь 5.1 и M1.5.4N), схема

— Проверка свечей зажигания, инжектор

— Нет искры инжектор ВАЗ

— Порядок присоединения высоковольтных проводов к модулю зажигания ВАЗ 21083, 21093, 21099

«Проверка модуля (катушки) зажигания инжекторных ВАЗ 21083, 21093, 21099»

— ЭБУ ЭСУД (контроллер) Bosch MP7. 0 автомобилей ВАЗ 2113, 2114, 2115

Подписывайтесь на нас!

Модуль зажигания ВАЗ 2115 — проверка, неисправности и замена

Для начала, хотелось бы отметить, что модуль зажигания на ВАЗ 2115 — это принципиальное новое устройство, которое более надежно, нежели то, что устанавливалось на более ранние модели автомобилей ВАЗ. Суть работы данного устройства сводится к тому, что оно производит электрический ток высокого напряжения, который в дальнейшем передается на свечи системы зажигания транспортного средства.

Принцип работы модуля зажигания

Как уже говорилось ранее, главная задача модуля зажигания состоит в том, что он формирует высокий уровень напряжения, которое в последующем передается на свечи зажигания. Сгенерированный ток, проходит процедуру сжатия, в результате чего на одну из свечей системы зажигания подается рабочая искра, а на вторую «холостая». Если быть более корректным в высказываниях, то рабочая искра подается на первую и четвертую свечи системы зажигания транспортного средства, а «холостая» на вторую и третью. Благодаря такой системе подачи электрического тока высокого напряжения, искра появляется во время нужного такта и на нужном цилиндре, что и обеспечивает стабильность работы системы.

Видео. Проверка модуля зажигания ВАЗ 2115

Питание к модулю зажигания ВАЗ 2115 подводится непосредственно от бортовой электрической сети транспортного средства. Напряжение, которое подается на модуль зажигания, имеет величину в двенадцать вольт. При этом, вы должны знать, что минусовый провод модуля зажигания крепится непосредственно на корпус транспортного средства.

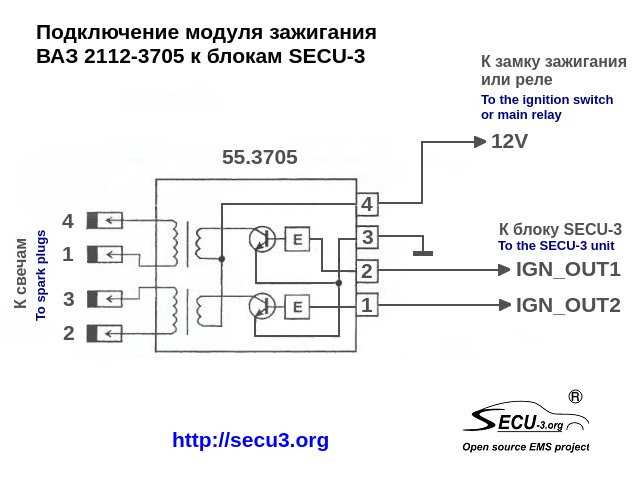

Конструкция модуля зажигания ВАЗ 2115

Модуль зажигания автомобиля состоит из корпуса, который выполнен из пластмассы, пары блоков электронного управления, пары трансформаторов высоковольтного тока, а также четырех выходов для проводов типа ВВ. Габариты модуля зажигания ВАЗ 2115: сто десять на сто семнадцать на семьдесят. Вес модуля зажигания составляет один килограмм триста двадцать грамм.

Принцип работы модуля зажигания

Подача электрического тока осуществляется при помощи проводов типа ВВ, управление подачей электрического тока производится при помощи специального контроллера, который принимает решения на основе информации, которые поступают к нему от разнообразных датчиков транспортного средства. Еще, в задачи контроллера входит установка последовательности, с которой происходит работа катушки зажигания.

Модуль зажигания может осуществлять свою бесперебойную работу при температурах от минус сорока градусов до плюс ста тридцати градусов Цельсия.

По каким признакам можно выявить неисправность модуля зажигания?

Есть несколько типичных признаков, которые прямо указывают на проблемы с модулем зажигания:

1. Холостой ход двигателя плавает.
2. Периодически беспричинно пропадает тяга мотора.
3. Автомобиль очень медленно набирает обороты мотора при разгоне.
4. Цилиндры перестают работать попарно.

Отметим, что те же самые признаки, указывают на неисправность проводов типа ВВ и свечей системы зажигания транспортного средства, так что в начале, вам стоит проверить их, а если с ними все в порядке, то произвести замену модуля зажигания.

Инструменты, которые понадобятся:

Чтобы произвести замену модуля зажигания на автомобиле ВАЗ 2115, вам потребуется совсем не много инструментов:

1. Рожковые ключи на семнадцать и тринадцать.
2. Торцевой ключ на десять.
3. Шестигранник.

Замена модуля зажигания на ВАЗ 2115 своими руками

Чтобы самостоятельно произвести замену модуля зажигания на ВАЗ 2115, вам следует строго придерживаться определенной последовательности действий, с которой вы можете ознакомиться ниже:

1. Для начала, вы должны найти в подкапотном пространстве сам модуль зажигания. Сделать это можно последив за высоковольтными проводами, которые идут от свечей системы зажигания.

2. Далее вы должны отключить минусовый провод от аккумуляторной батареи.

3. Теперь, вам нужно демонтировать с модуля зажигания колодку, к которой подключены провода.

4. Далее вам следует произвести отключение высоковольтных проводов.

5. Теперь, вы можете выкрутить крепежные болты, которые закрепляют модуль зажигания на двигателе и демонтировать его.

6. Затем вам остается только смонтировать новый модуль зажигания и собрать всю конструкцию в обратном порядке.

Стартер ВАЗ-2115: возможные неисправности

ВАЗ-2115 поистине народный автомобиль. Выпускался серийно более десяти лет. Популярность приобрела благодаря простому устройству и дешевизне обслуживания. Однако ничто не длится вечно. А иногда такая надежная деталь, как стартер, дает сбои. Машина не может быть запущена. Что делать в этом случае? Как устроен стартер ВАЗ-2115, поиск неисправностей и методы их устранения рассмотрены далее в этой статье.

Характеристика

В любом автомобиле предусмотрена система зажигания. Однако дело не только в свечах, катушках и бронепроводах. Эта система включает в себя стартер. Им комплектуется и ВАЗ-2115. На автомобилях «Самара-2» он шестеренчатый. Элемент собран с тяговым реле и приводным механизмом. Стартер взаимодействует с замком зажигания и двигателем, являясь промежуточным звеном. Основное назначение элемента – создание необходимого для двигателя крутящего момента, что даст возможность двигателю работать самостоятельно.

Устройство

Стартер ВАЗ-2115 состоит из следующих элементов:

  • Статор.
  • Ротор (анкерный).
  • Контактная пластина.
  • Щетки с держателем.
  • Тяговое реле.
  • Механизм привода.

Питание обмоток стартера осуществляется через тяговое реле. Так вот, при повороте ключа зажигания от аккумулятора идет пусковой ток (порядка 500 ампер) на реле. Затем этот механизм перемещает приводной элемент. Зацепление включает в себя ведущую шестерню стартера и зубчатое колесо маховика. Достаточно нескольких оборотов, чтобы агрегат успешно завелся (конечно, если у вас исправный стартер). ВАЗ-2115 имеет простое устройство этого элемента. Однако не исключайте сбоев в работе с ним. Итак, давайте рассмотрим, почему ВАЗ-2115 не заводит стартер и что с этим делать.

Вообще не крутить

Если при включении зажигания не вращается якорь и не срабатывает тяговое реле, проверьте напряжение в аккумуляторной батарее. Для успешного запуска требуется не менее 12 вольт. Стартерный аккумулятор потребляет много энергии. Поэтому так важно содержать его в порядке. Есть несколько способов проверить напряжение на аккумуляторе. Лучший метод — мультиметр. При замыкании контактов на устройстве отображается результат. Но если такого прибора нет, и индикатора напряжения на панели нет, можно воспользоваться дедовским методом. Для этого возьмите автомобильную лампочку на 12 вольт и пару проводов. С оголенными контактами он замкнут на клеммах. Если напряжение 12 вольт, то загорится нормально. Если меньше, то будет очень тускло.

Следующая причина, по которой не включается тяговое реле, это слегка подтянутые наконечники проводов (как со стороны аккумулятора, так и со стороны стартера). Возможно есть окисленные контакты. Воспользуйтесь специальным чистящим средством или наждачной бумагой. Специалисты не исключают обрыв втягивающей обмотки. Если чистка контактов не помогла и стартер не крутит, ВАЗ-2115 требует замены тягового реле. Как это сделать, рассмотрим в конце статьи.

Якорь медленно вращается, реле не срабатывает

Что делать, если автомобиль ВАЗ-2115 не заводится, стартер крутит и не «схватывает»? В этом случае требуется очистить гайки крепления проволоки. Если это не помогло, можно говорить о возгорании коллектора или износе щеточного узла. В этом случае щетки подлежат замене. Не исключена поломка якоря. Меняется полностью на новый.

Реле срабатывает, но выключается

В данном случае сильное падение напряжения в цепи питания тягового реле. Проверить состояние цепи от аккумулятора до штекера «50» на ВАЗ-2115. Само реле правильное — важно найти, где периодически пропадает контакт. Снова проверьте уровень зажима клемм на пускателе. В большинстве случаев причиной неисправности является плохой контакт.

Якорь вращается, маховик — нет

В данном случае причина в пробуксовке муфты свободного хода. Требуется разобрать стартер и визуально осмотреть его состояние. При необходимости замените шестерни редуктора.

Шум при вращении якоря

В этом случае проверьте состояние вкладышей подшипников приводного вала и якоря. Замените изношенные элементы. Вероятно, крепление стартера ослаблено или его крышка сломана с одного конца. Из-за этого механизм работает против часовой стрелки. Осмотрите маховик. На его зубах не должно быть никаких выработок. Если он имеется, маховик подлежит замене. Бывает, что шестерня с ним не выходит из зацепления. В этом случае причина неисправности заключается в неисправности. Он заедает на шлицах вала. Реле стартера ВАЗ-2115 может работать нормально. Очистите шлицы и обработайте их маслом. Это способствует устранению заедания.

Как самому поменять реле?

Для этого нам необходимо обесточить бортовую сеть — снять клеммы с аккумулятора. Далее очистите поверхность стартера от пыли и грязи. Отверните гайку с реле и снимите его контакт. Отвинтите болты крепления реле к корпусу стартера. После этого снимите гайку с конца.
Далее требуется демонтировать старый сердечник и поставить на его место новый. Все элементы собираются в обратном порядке. Важно проверить работу нового устройства сразу после ремонта. Устанавливаем стартер на место, прокачиваем клеммы и запускаем двигатель. Мотор должен заводиться с пол-оборота (при условии нормально заряженного аккумулятора).

Что еще нужно знать о реле?

Поскольку стартер потребляет достаточно мощный ток, целостность его элементов необходимо проверять каждые 100 тыс. км пробега или каждые 3 года. За это время в механизме могут быть небольшие колебания напряжения, из-за чего реле может выйти из строя.
Вы можете проверить его работоспособность обычным щелчком мыши. Бывает, что при запуске стартер продолжает работать. В этом случае вы услышите резкий визг. Это свидетельствует о том, что ретрактор вышел из строя. Механизм не может вернуться в обратное положение.

Заключение

Итак, мы выяснили, как работает стартер на ВАЗ-2115, в чем его неисправности и как их устранить. Этот элемент всегда должен быть в рабочем состоянии. При обнаружении каких-либо неисправностей необходимо провести полную диагностику. В противном случае запустить двигатель можно будет только «с толкача», что не всегда возможно.
