Не работает омыватель ВАЗ 2107: причины, ремонт

Одной из важных деталей каждого автомобиля является механизм очистки стекол, который представлен в виде дворников и омывателя. Иногда возникает ситуация, когда не работает омыватель лобового стекла ВАЗ 2107, который предназначен для очистки стекла от грязи. С его помощью происходит разбрызгивание воды, или специальной жидкости, посредством которой вместе с дворниками удаляется грязь. Как диагностировать неисправность механизма, а также устранить поломку, рассмотрим подробно.

Содержание

• 1 Диагностика системы
  • 1.1 Почему не работает омыватель лобового стекла
  • 1.2 Вышел из строя моторчик
  • 1.3 Форсунки
  • 1.4 Предохранитель
  • 1.5 Подрулевой переключатель

Чтобы разобраться с причинами неработоспособности омывателя лобового стекла на ВАЗ 2107, следует прежде всего, рассмотреть конструкцию системы. Состоит она из таких элементов:

1. Бачок для омывающей жидкости.
2. Насос с электродвигателем, работа которого происходит от сети 12В.
3. Форсунки или распылители водяной струи, которая попадает на лобовое стекло.
4. Трубки из ПВХ, соединяющие вышеописанные элементы.

В бачок омывателя заливается специальная жидкость, причем летом одного типа, а зимой другого. Зимняя жидкость называется «незамерзайкой», с ее помощью можно эффективно омывать стекла при минусовой температуре воздуха, и не волноваться о том, что она может замерзнуть в системе.

При включении омывателя, происходит распыление жидкости на ветровое стекло с одновременным автоматическим включением дворников. Если при включении устройства отсутствуют признаки его работоспособности, то определить причину поломки можно самостоятельно. Электрическая схема подключения омывателя на ВАЗ 2107 представлена ниже, на основании которой можно разобраться с неисправностями.

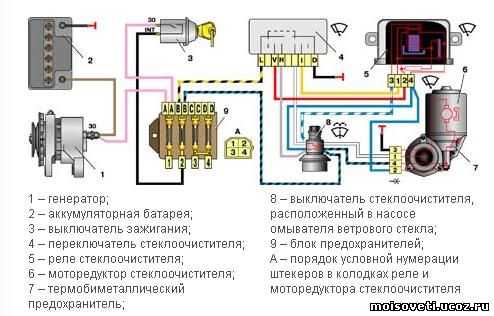

Схема подключения

Почему не работает омыватель лобового стекла

Чтобы определить, почему перестал работать омыватель ветрового стекла на семерке, необходимо произвести тщательную диагностику. В помощь проведения самостоятельной диагностики является схема, представленная на фото выше. После того, как будет обнаружен неисправный элемент, понадобится выполнить его ремонт или замену, что зависит от характера поломки. Неисправности рассматриваемого элемента можно разделить на незначительные (устранить можно самостоятельно) и серьезные, требующие замены неисправной детали. Более подробно рассмотрим основные узлы системы, и их неисправности.

Вышел из строя моторчик

Первым делом нужно произвести проверку исправной работы моторчика омывателя. Сделать это достаточно просто, для чего следует открыть капот, и нажать на подрулевой переключатель. Отсутствие признаков работы насоса омывателя говорит о том, что неисправен этот элемент или цепь его питания.

Разобраться в неисправности вовсе не трудно, но для этого понадобится мультиметр или лампочка. Подключаем прибор к контактам на моторчике, и включив подрулевой переключатель, производим измерения. Наличие питания 12В (или если лампочка загорелась) говорит о том, что цепь исправна, а причина скрывается в неработоспособности самого моторчика. Эта деталь не ремонтопригодна, поэтому понадобится купить новый элемент, и заменить его.

Форсунки

Проверять форсунки следует в том случае, если моторчик стеклоомывателя исправен, и в бачке есть жидкость, но она не подается на ветровое стекло. Форсунки осуществляют разбрызгивание жидкости, и имеют они простую конструкцию. При этом отсутствие подачи жидкости на стекло может возникнуть посредством неисправности форсунок, которые выявить достаточно просто:

1. Проверить подключение трубки от моторчика до форсунки. Эта трубка могла соскочить, и поэтому жидкость не поступает к форсунке.
2. Проверить трубку на наличие перегибов и изломов. Если уместен изгиб, то моторчик не сможет его выпрямить, так как имеет достаточно малую мощность. Если причина заключается в изгибе трубки, то нельзя на длительное время включать моторчик, так как в режиме нагрузки он может сгореть.
3. Засорение форсунок. Такой дефект определить достаточно просто, так как если отверстия форсунок засоряются, то не все одновременно, поэтому одна из двух деталей при такой неисправности будет функционировать.

Если засорилось отверстие форсунки, то его можно прочистить тонкой швейной иголкой, восстановив при этом работоспособность системы.

Предохранитель

Если мультиметр при включении подрулевого переключателя показывает нулевое напряжение, значит неисправность нужно искать в цепи питания. Первым делом нужно проверить предохранитель. Он отвечает за протекание допустимого тока в цепи, величина которого не должна быть более 8А. При увеличении нагрузки или при коротком замыкании цепи происходит перегорание плавкой вставки предохранителя.

Понадобится проверить исправность предохранителя F2, который отвечает не только за исправность цепи омывателя, но и за цепи стеклоочистителей стекла и фар. Если сгорел предохранитель, то его следует заменить, но перед этим проверить целостность цепи, так как причина его перегорания может заключаться в коротком замыкании.

Подрулевой переключатель

Одним из ключевых элементов системы является подрулевой переключатель, при помощи которого подается питание на привод насоса омывателя. Переключатель представляет собой контакт, который замыкается при его перемещении. Говорить о неисправности этой детали можно только тогда, когда все элементы системы проверены и исправны.

Проверить эту деталь достаточно просто, для чего понадобится мультиметр в режиме прозвонки. От переключателя нужно отсоединить клемму, после чего подключить щупы прибора. В замкнутом положении переключателя, прибор должен издавать характерный сигнал. Если сигнал отсутствует, то деталь необходимо заменить на новую.

Выявить неисправность механизма достаточно просто, если подойти к проблеме правильно. Для этого следуйте вышеописанной инструкции, что в итоге позволит самостоятельно найти и устранить причину неработоспособности омывателя на ВАЗ 2107.

Поделиться с друзьями:

Не работает омыватель лобового стекла ВАЗ 2107: ремонт своими руками

Главная » Ремонт

Автомобили имеют специальное оборудование для поездок во время непогоды, связанных с выпадением осадков. Лобовое стекло ВАЗ 2107 очищается от воды при помощи подвижных щеток, а в случае загрязнения задействуется омыватель. Данное устройство разбрызгивает специальную жидкость, оно работает одновременно со стеклоочистителями и обеспечивает удаление загрязнений.

Оборудование, таким образом, обеспечивает необходимый обзор для водителя и пассажиров. В состав данного устройства входят следующие элементы:

1. Бачок для жидкости.
2. Насос, который работает от бортовой сети.
3. Форсунки, осуществляющие обдув водяной струей лобового стекла автомобиля.
4. Трубки, соединяющие бачок с исполнительными элементами.

По окончании летнего сезона, производится замена воды в системе на незамерзающую жидкость, что позволит использовать систему зимой.

Содержание

1. Основные причины отказов дополнительного оборудования
2. Диагностика системы
3. Устранение неисправностей оборудования

Основные причины отказов дополнительного оборудования

Если омыватель на автомобиле не работает необходимо произвести его диагностику с применением несложных методик. Данная система может отказать по целому ряду причин, которые указаны ниже:

1. поломка нагнетающего насоса;
2. перегорание предохранителя;
3. перегиб или передавливание подающего шланга;
4. поломка подрулевого переключателя;
5. замерзание воды в трубопроводах или иных устройствах;
6. потеря контакта в электрической сети.

Установить причину неисправности и размер затрат на восстановление работоспособности системы возможно по результатам внимательного осмотра. Если потребуется замена отдельных деталей или элементов, то выполнить ее возможно своими силами. Не работает устройство, осуществляющее обдув лобового стекла для его очистки его от свежей или подсохшей грязи.

Скорее всех понадобится замена вышедших из строя оборудования.

Диагностика системы

Исправный омыватель осуществляет обдув стекла ветрового стекла водяной струей, при этом одновременно происходит движение щетки. Установить какой элемент, которому требуется замена возможно следующим образом:

1. Запускаем двигатель и открываем капот.
2. Просим помощника потянуть рычаг подрулевого переключателя на себя.
3. В случае если насос работает, то это будет хорошо слышно.
4. Обдув водяной струей отсутствует – это означает, что произошло засорения форсунок.

Если же жидкость в бачке замерзла и требуется ее замена, то такую неисправность сложно не заметить.

Устранение неисправностей оборудования

Вышедший из строя омыватель, не выполняющий обдув специальной жидкостью лобового стекла, восстанавливается. Чаще всего требуется замена нагнетающего насоса, который происходить в такой последовательности:

1. С устройства снимается контактная группа.
2. При помощи короткой отвертки вынимаем компрессор из отверстия.
3. На его место вставляем в бачок новый узел.
4. На контактную группу надеваем разъемы, после чего можно выполнять проверку.

Двигатель работает с характерным звуком в случае правильного функционирования. Из форсунок осуществляется обдув стекла водяной струей. В случае если произведена замена трубок придется подождать немного времени на их заполнение жидкость. Применение данной системы по назначению позволит ездить в любую погоду.
