Порядок затяжки головки блока цилиндров ВАЗ-2106: схема

Чтобы ВАЗ-2106, впрочем, как и любая другая марка машины, отлично функционировала и не подводила водителя в пути, нужно регулярно осматривать техническое состояние авто, чтобы иметь возможность своевременно исправить любые поломки.

Работа каждого автомобильного узла должна быть тщательно настроена, включая и работу ГБЦ. Довольно часто болты на головке после длительной эксплуатации машины ослабевают, поэтому их нужно периодически затягивать. Так как данный процесс не так уж и сложен, с ним можно справиться самостоятельно, если знать порядок и схему затяжки головки блока цилиндров для автомобиля ВАЗ-2106. Как затянуть болты по правилам и как своими силами справиться с этой задачей? Попробуем проанализировать в этой статье.

Какие признаки укажут, что болты ГБЦ нуждаются в затяжке

Не все автовладельцы ВАЗ-2106, к сожалению, уделяют должное внимание этому процессу, считая, что этот момент не так уж и важен. Разумеется, это суждение не может быть верным, ведь если затяжка будет на длительное время откладываться, в скором времени выйдет из строя важный автомобильный узел, который называется головкой блока цилиндров. А чтобы исправить неполадки в этом узле, придется не только потратить намного больше свободного времени, но и выделить для ремонта немало финансовых сбережений.

Как уже говорилось ранее, решить эту задачу автовладельцы могут без помощи работников СТО, если будут знать, каков порядок выполнения этой процедуры и использовать специальную схему.

Понять, что нужно затягивать болты на ГБЦ, водители смогут по следующим признакам:

1. Если будет замечена утечка автомобильного масла в месте соединения блока и головки. Такой признак неисправности может проявиться как от ослабления фиксаторов, так и из-за изношенности уплотнительной прокладки. Поэтому при ремонте нужно обратить внимание на состояние болтов и уплотнительной прокладки.
2. Устранить неполадки и заменить вышедший из строя элемент можно будет только после разборки двигателя. А при затяжке болтов нужно учитывать значимость этого момента и обязательно соблюдать правила выполнения работ, чтобы избежать многочисленных проблем, которые могут грозить в дальнейшем легковому автомобилю.
3. По мнению водителей с немалым опытом, производить затяжку болтов автовладельцы должны после 3 тыс. пробега, объясняя это тем, что фиксаторы постоянно ослабевают, так как двигатель ВАЗ-2106 постоянно функционирует.

Разобрав самостоятельно головку и увидев маслянистое пятно в месте соединения блока, крепежи нужно подтянуть, причем как можно быстрее, чтобы предотвратить возникновение более серьезной поломки.

Самостоятельная затяжка

Как уже было сказано ранее, затянуть болты на ГБЦ не так уж и сложно. Однако чтобы этот процесс не оказался тяжелым для водителей, нужно обязательно учитывать важность данной процедуры и выполнять ее строго по схеме, с которой можно ознакомиться на интернет-ресурсе.

Чтобы начать работу, потребуется подготовить всего один, но очень важный инструмент (динамометрический ключ), без которого затянуть болты просто не получится. Разумеется, такой инструмент не может оказаться в арсенале каждого владельца авто, поэтому его придется купить или взять в аренду на СТО. Выполняется затяжка болтов в такой последовательности:

1. В первую очередь нужно осмотреть внешнее состояние крепежей. Если их состояние не удовлетворит автовладельца, то специалисты не рекомендуют производить их затяжку, а использовать новый комплект штифтов, купить которые можно как на автомобильном рынке, так и в специализированном магазине. Выбирать болты нужно от надежного производителя, при покупке обязательно обратить внимание на качество резьбы. Перед началом процедуры резьба штифтов смазывается автомобильной смазкой, вне зависимости от того, какой элемент будет использоваться: новый или бывший в эксплуатации.
2. Сам процесс натяжки для ВАЗ-2106 схож с другими вазовскими моделями, но если рассматривается Нива, то специалисты рекомендуют проводить такую работу в два этапа, предварительно ознакомившись со схемой, которую можно скачать в Интернете. На схеме предельно точно указана последовательность затяжки болтов, все штифты обладают своим индивидуальным номером, чтобы автовладельцы самостоятельно и строго по очередности производили затяжку нужных элементов.
3. Используя динамометрический ключ, нужно затянуть все болты строго по схеме. Выполняя данное действие, следует следить за моментом протяжки, показатель которого может варьироваться в пределах от 3,4 до 4,0 кгс*м:

• первыми затягиваются два элемента, которые расположены в центре головки;
• далее затягиваются два верхних болта и два нижних, которые расположены сбоку от среднего фиксатора;
• производится затяжка левых крайних болтов, а после этого двух правых. Не стоит натягивать лишь элемент, у которого предусматривается маркировка № 11.

4. После того как первый этап затяжки, согласно схеме, будет окончен, специалисты рекомендуют повторить заново всю операцию в точно такой же последовательности. Следя за тем, чтобы во время затяжки болтов момент затяжки не превышал показатель в 11,5 кгс*м.
5. В заключение процесса натяжки нужно затянуть штифт под № 11, используя все тот же динамометрический ключ, следя за тем, чтобы натяжение этого элемента не превышало 4,0 кгс*м.

Читайте также: Монтаж обогрева заднего стекла на ВАЗ-2106

На этом процесс затяжки считается оконченным. Выполнить эту работу самостоятельно довольно просто, однако если в ходе затяжки какой-то элемент сильно перетянут, то на поверхности ГБЦ может образоваться трещина, которая, в свою очередь, станет причиной новой поломки, поэтому весь ремонтный процесс придется заново повторять. Чтобы избежать такой ситуации, нужно следить за моментом и выполнять работу строго по схеме. А видеоурок, просмотреть который можно в удобное для вас время, поможет найти ответ на любой вопрос по этой теме и еще более упростит процесс затяжки штифтов ГБЦ ВАЗ-2106.

Момент затяжки болтов ГБЦ – основные проблемы и советы по их устранению

6 лет назад

Просмотров: 5300 просмотров

org/ImageObject»>

Головкой блока цилиндров (или сокращенно ГБЦ) называется одна из самых важных комплектующих всей системы двигателя вашего автомобиля. Сам по себе процесс ее затяжки довольно прост, так же как и промывка системы охлаждения двигателя. Для качественного выполнения работы потребуется только специальный набор инструментов и сами болты ГБЦ.

Оглавление:
1 В каких случаях необходима затяжка головки цилиндров?
2 От чего зависит момент затяжки болтов?
3 Основные рекомендации при затяжке болтов ГБЦ
4 Для чего применяется протяжка болтов ГБЦ?
5 Видео: затяжка головки блока цилиндров

В каких случаях необходима затяжка головки цилиндров?

Необходимость периодически проводить затяжку ГБЦ свойственна только маркам машин, которые производились до 2010 года включительно. Все остальные модели современных авто имеют совершенно другую структуру двигателя, в результате чего этот этап работ не проводится. Однако тем, кто является владельцем того же ВАЗ-2106 или 2107, данная проблема в первую очередь актуальна во время прохождения ежегодного ТО автомобиля.

Совет: ремонтируя замок зажигания на ВАЗ-2107, обязательно проверьте дальнейшую работу двигателя. Замена любого элемента, связанного с работой движка, сильно влияет на состояние и эксплуатацию головок цилиндров.

Необходимость в затяжке блока цилиндров появляется в результате постепенного скопления воды в том месте, где болты соприкасаются в блоке с цилиндрами. При этом главная причина кроется в исправлении неполадок по протечке смазки. Ведь если из корпуса двигателя масло начнет понемногу протекать, то уже через пару месяцев вы столкнетесь с проблемой работы цилиндров двигателя.

Протечка смазки происходит по разным причинам. Выделим основные из них:

• Разрушение структуры самой конструкции головки у блоков. Данная проблема чаще всего связана с периодическим перегревом двигателя или замыканием проводки.

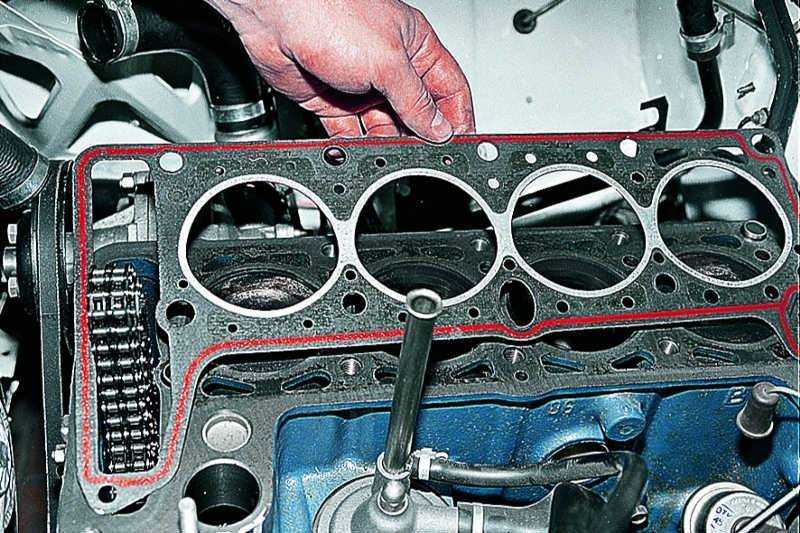

• Появление нарушений в герметичности прокладок в блоке ГБЦ. Во время эксплуатации прокладки стираются и появляется необходимость периодически подтягивать болты.  Момент самой затяжки в автосервисе или своими руками регулируют после прохождения автомобилем 100 тысяч км. Также отрегулировать усилие в обязательном порядке необходимо после замены ГБЦ.

Совет: не пытайтесь просто поменять прокладки в блоке цилиндров. При неправильно выставленном усилении они все равно будут стираться с той же скоростью, что и ранее использованные образцы.

От чего зависит момент затяжки болтов?

При оказании определенного усилия при затягивании ГБЦ нужно учитывать следующие факторы:

• Наличие смазки между резьбой в отверстиях и самими болтами. Чаще всего используется смазка, состоящая из невязких типов моторных масел.
• Текущее состояние отверстий в блоке цилиндров, резьбы и самих болтов. Если вы заметили, что один из болтов деформирован или резьба засорена, то сразу же прекратите затяжку, замените болт и очистите отверстие в блоке цилиндров. В противном случае будет недостаточно сильно закреплять прокладку, и смазка продолжит течь из двигателя.
• Используются при затяжке новые болты или они уже использовались. Новые болты имеют более высокое сопротивление, в результате значение момента затяжки сильно искажается. Если вы самостоятельно выставляете усилие, то обязательно проведите 2-3 цикла затяжки и раскручивания болта до упора. Затем выставите момент и затяните болт только на 50% от возможного максимального значения момента затяжки.

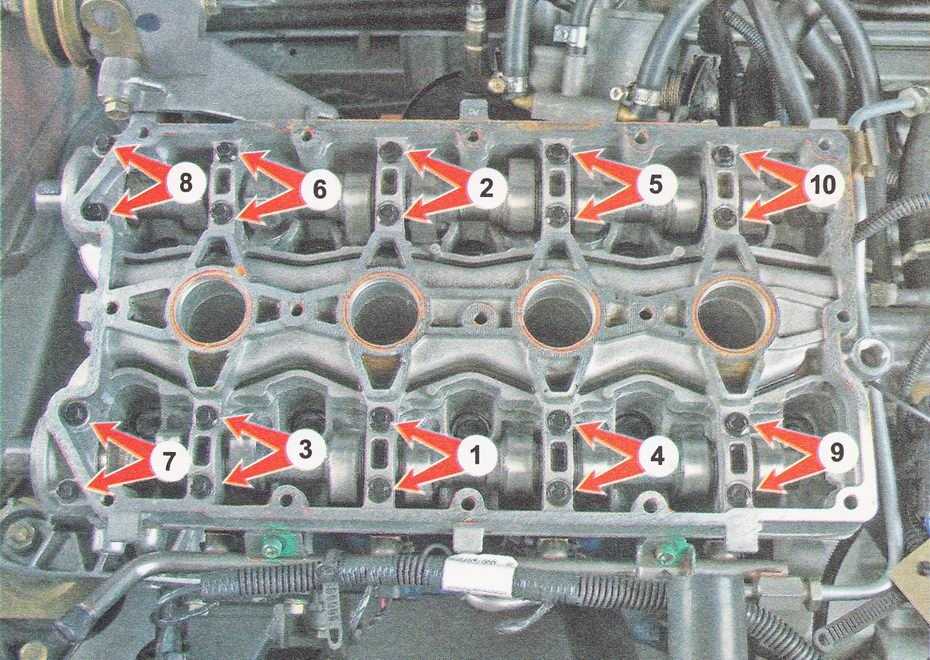

Схема затяжки болтов головки блока

• Особое внимание уделите выбору правильно инструмента, в частности, динамометрического ключа. Чем точнее вы его подберете по размеру головки, тем меньше вероятность сбить резьбу. Самые точные значения момента затяжки получаются при использовании ключей, оснащенных циферблатным индикатором усилия.

Основные рекомендации при затяжке болтов ГБЦ

Для успешной затяжки ГБЦ своими руками придерживайтесь следующих рекомендаций:

• Используйте инструкцию производителя автомобиля. В ней указываются точные значения усилия и момента, а также задается конкретный порядок установки ГБЦ при ремонте двигателя.
• Проверяйте исходное состояние болтов. Если вы заметили срыв или искажение резьбы, то купите новые образцы.
• Поверхность отверстия и резьбы болта должны быть абсолютно чистыми. Быстро почистить цилиндры можно с помощью проволочной щетки, которая используется, когда проводится покраска штампованных дисков.
• При обнаружении «слепых» отверстий под болты ГБЦ, аккуратно используйте масло для смазки. В случае, если смазки будет больше, чем необходимо, вы не сможете установить болт до конца.

Совет: после затяжки обязательно смажьте резьбу при помощи пластичного герметика.

• Если в блоке ГБЦ применены болты с типом TTY, то категорически запрещено повторно их затягивать. При максимальном усилии они могут просто разорваться и привести к разрушению прокладки.
• При установке новой прокладки под болт обязательно нужно уточнить информацию по величине усилия и момента при затяжке.
• Используя при затяжке болты специального типа TTY, необходимо будет выставить и затягивать их под четким градусом. Для этого вам понадобится соответствующий инструмент, имеющий в корпусе индикатор угла.

Инструмент, имеющий в корпусе индикатор угла

Для чего применяется протяжка болтов ГБЦ?

Если все болты блока цилиндров в порядке и не требуют замены, но момент намного ниже установленных производителем значений, необходимо провести протяжку болтов. Для этого вам понадобится следующий инструмент:

• Специальный динамометрический ключ с индикатором момента;
• Штангельциркуль или любая небольшая линейка.

Протяжка болтов блока цилиндров проходит в 4 основных этапа:

1. Для начала, используя динамометрический ключ, нужно затянуть болты в указанном по рисунку, расположенном ниже, порядке до значения усилия 2,0 кг/см.

1. Далее в том же порядке нужно пройти по второму кругу и дотянуть значение момент до показателя 8 кгс/м.
2. По окончании работ нужно будет по 3-ему кругу довернуть болты до 90 градусов.

Важно: если у вас в машине установлен 16-ти клапанный силовой агрегат, то любые типы болтов на нем можно использовать повторно. Единственным ограничением являются болты, длина которых не доходит установленного нормой размера 95 мм.

Замена болтов ГБЦ и их затяжка – несложный процесс, который требует только использования специального инструмента и сноровки. Если вы выполняете данный тип работ первый раз, то обязательно следите за точностью момента и выставлением правильно угла затяжки.

Видео: затяжка головки блока цилиндров
