 Электрическая
схема ВАЗ-2121
 Прислал RAN

1 — боковые указатели поворота;
2 — передние фонари;
3 — фары;
4 — электродвигатели очистителей фар;
5 — звуковые сигналы;
6 — реле включения очистителей и омывателя фар;
7 — реле включения ближнего света фар;
8 — реле включения дальнего света фар;
9 — электродвигатель омывателя ветрового стекла;
10 — датчик недостаточного уровня тормозной жидкости;
11 — штепсельная розетка переносной лампы;
12 — датчик контрольной лампы давления масла;
13 — датчик указателя давления масла;
14 — датчик указателя температуры охлаждающей жидкости;
15 — распределитель зажигания;
16 — свечи зажигания;
17 — электродвигатель стеклоочистителя;
18 — катушка зажигания;
19 — генератор;
20 — запорный клапан карбюратора;
21 — стартер;
22 — электродвигатель омывателя фар;
23 — регулятор напряжения;
24 — реле контрольной лампы заряда аккумуляторной батареи;
25 — аккумуляторная батарея;
26 — реле стеклоочистителя;
27 — дополнительный блок предохранителей;
28 — основной блок предохранителей;
29 — выключатель контрольной лампы стояночного тормоза;
30 — выключатель контрольной лампы блокировки дифференциала;
31 — выключатель света заднего хода;
32 — выключатель контрольной лампы воздушной заслонки карбюратора;
33 — выключатель стоп-сигнала;
34 — электродвигатель отопителя;
35 — реле-прерыватель указателей поворота и аварийной сигнализации;
36 — дополнительный резистор электродвигателя отопителя;
37 — выключатель освещения приборов;
38 — переключатель света фар;
39 — переключатель указателей поворота;
40 — выключатель звуковых сигналов;
41 — переключатель стеклоочистителя;
42 — выключатель омывателя ветрового стекла;
43 — выключатель зажигания;
44 — выключатель наружного освещения;
45 — переключатель отопителя;
46 — выключатель очистителей и омывателя фар;
47 — прикуриватель;
41 — выключатель аварийной сигнализации;
49 — выключатели плафонов, расположенные в стойках дверей;
50 — указатель давления масла с контрольной лампой недостаточного давления;
51 — указатель уровня топлива с контрольной лампой резерва топлива;
52 — тахометр;
53 — контрольная лампа стояночного тормоза;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа воздушной заслонки карбюратора;
56 — спидометр;
57 — контрольная лампа наружного освещения;
58 — контрольная лампа указателей поворота;
59 — контрольная лампа дальнего света фар;
60 — реле-прерыватель контрольной лампы стояночного тормоза;
61 — контрольная лампа уровня тормозной жидкости;
62 — контрольная лампа блокировки дифференциала;
63 — указатель температуры охлаждающей жидкости;
64 — плафоны;
65 — датчик указателя уровня и резерва топлива;
66 — задние фонари;
67 — фонари освещения номерного знака.

28.12.07.

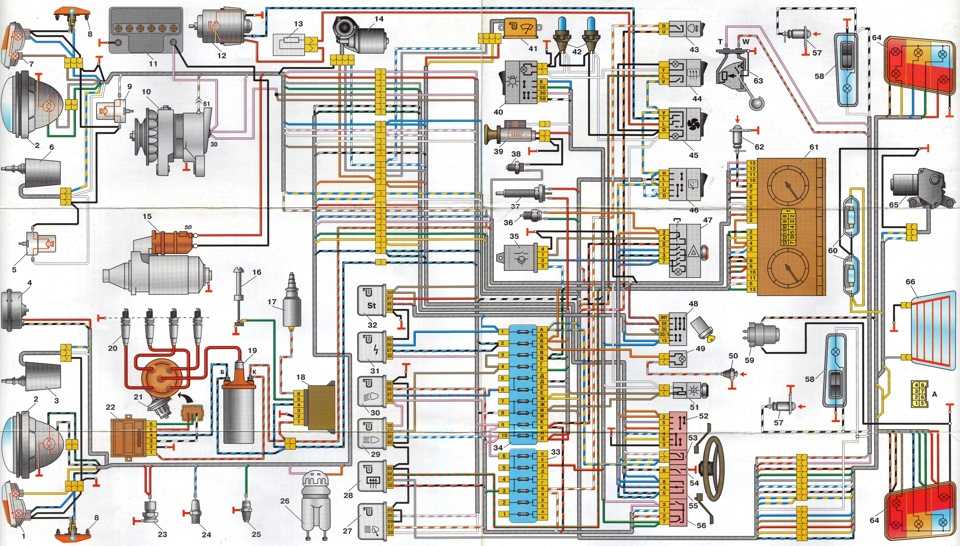

ЭЛЕКТРОСХЕМА ВАЗ 2121 — СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ



   Электросхема автомобиля ВАЗ-2121 и его двух модификаций — ВАЗ-21213 и ВАЗ-21214. Схемы цветные, в отличном качестве и предоставляются для просмотра совершенно бесплатно.

Электросхема ВАЗ 2121

1. Боковые указатели поворота.
2. Передние фонари.
3. Фары ВАЗ-2121.
 4. Электродвигатели очистителей фар.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателя фар.
 7. Реле включения ближнего света фар.
 8. Реле включения дальнего света фар.
9. Электродвигатель омывателя фар ВАЗ 2121.
10. Датчик недостаточного уровня тормозной жидкости.
11. Штепсельная розетка переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла ВАЗ 2121.
14. Датчик указателя температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
 17. Электродвигатели стеклоочистителя.
18. Катушка зажигания.
19. Генератор ВАЗ 2121.
20. Запорный клапан карбюратора.
21. Стартер ВАЗ-2121.
22. Электродвигатель омывателя ветрового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
 25. Аккумуляторная батарея.
26. Реле стеклоочистителя ВАЗ 2121.
27. Дополнительный блок предохранителей.
28. Основной блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель света заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
 34. Электродвигатель отопителя.
35. Реле-прерыватель указателей поворота и аварийной сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель освещения приборов.
38. Переключатель света фар.
39. Переключатель указателей поворота.
40. Выключатель звуковых сигналов.
41. Переключатель стеклоочистителя.
42. Выключатель омывателя ветрового стекла.
43. Выключатель зажигания.
44. Выключатель наружного освещения.
45. Переключатель отопителя.
46. Выключатель очистителей и омывателя фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели плафонов, расположенные в стойках дверей.
50. Указатель давления масла с контрольной лампой недостаточного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр ВАЗ-2121.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
 65. Датчик указателя уровня и резерва топлива.
66. Задние фонари.
67. Фонари освещения номерного знака.

   Дополнение: на схеме электрооборудования не правильно обозначено подключение осветителей номерного знака — они должны быть подключены к габаритам, а на данной схеме подключены к стоп-сигналам.

Электросхема ВАЗ 21213

1. Передние фонари.
2. Фары.
3. Электродвигатель очистителя фар ВАЗ 21213.
4. Звуковой сигнал.
5. Электродвигатель омывателя фар.
6. Электродвигатель омывателя ветрового стекла.
7. Генератор ВАЗ 21213.
8. Боковой указатель поворота.
9. Акумулятор ВАЗ 21213.
 10. Электродвигатель отопителя.
11. Дополнительнцй резистор электородвигателя отопителя.
12. Реле-прерыватель очистителя ветрового стекла.
13. Стартер.
14. Электродвигатель очистителя ветрового стекла.
15. Концевой выключатель карбюратора.
 16. Электромагнитный клапан карбюратора.
17. Блок управления ЭПХХ.
18. Коммутатор ВАЗ 21213.
19. Свечи зажигания.
20. Распределитель зажигания.
 21. Датчик давления масла.
22. Датчик температуры ВАЗ 21213.
23. Розетка переноски.
24. Катушка зажигания.
25. Датчик уровня тормозной жидкости ВАЗ 21213.
26. Реле включения очистителей и омывателя фар.
27. Реле включения обогрева заднего стекла.
28. Реле дальнего света фар ВАЗ 21213.
 29. Реле ближнего света фар.
 30. Реле включения зажигания.
31. Реле включения стартера ВАЗ 21213.
32. Выключатель лампы блокировки дифференциала.
33. Переключатель наружного освещения.
34. Прикуриватель.
35. Выключатель стоп-сигнала.
36. Выключатель света заднего хода.
37. Реле-прерыватель указателя поворотов и аварийной сигнализации.
38. Основной блок предохранителей.
39. Дополнительный блок предохранителей.
40. Лампа подсветки рычажков отопителя.
41. Выключатель заднего противотуманого фонаря.
42. Выключатель обогрева заднего стекла.
43. Переключатель электродвигателя отопителя.
44. Переключатель очистителя и омывателя заднего стекла.
45. Выключатель аварийной сигнализации.
46. Выключатель зажигания.
47. Контрольная лампа воздушной заслоки карбюратора.
48. Регулятор освещения приборов.
49. Подрулевой рычажный переключатель.
50. Выключатель контрольной лампы заслонки карбюратора.
51. Электродвигатель омывателя заднего стекла.
52. Дверной выключатель плафонов.
53. Плафоны освещения салона.
54. Комбинация приборов.
55. Фонари освещения номерного знака.
56. Выключатель лампы ручника.
57. Датчик уровня бензина ВАЗ 21213.
58. Задние фонари.
59. Электродвигатель очистителя заднего стекла.
60. Обогрев заднего стекла.

Электросхема ВАЗ 21214

1. Левый передний фонарь.
2. Фары.
 3. Датчик температуры охлаждающей жидкости.
4. Звуковой сигнал.
 5. Датчик положения дроссельной заслонки.
6. Датчик массового расхода воздуха ВАЗ 21214.
7. Электромагнитный клапан продувки адсорбера.
8. Форсунки.
9. Правый передний фонарь.
10. Боковые указатели поворота.
11. Аккумуляторная батарея ВАЗ 21214.
 12. Электродвигатель отопителя.
13. Дополнительный резистор электродвигателя отопителя.
14. Выключатель контрольной лампы блокировки дифференциала.
15. Реле очистителя ветрового стекла ВАЗ 21214.
16. Стартер.
 17. Электродвигатель очистителя ветрового стекла.
18. Генератор ВАЗ 21214.
19. Электродвигатель смывателя ветрового стекла.
20. Модуль зажигания ВАЗ 21214.
21. Свечи зажигания.
22. Контроллер ВАЗ 21214.
23. Регулятор холостого хода.
24. Индикатор состояния АПС ВАЗ 21214.
 25. Датчик указателя температуры.
26. Датчик контрольной лампы давления масла.
27. Штепсельная розетка для переносной лампы(*).
28. Выключатель контрольной лампы уровня тормозной жидкости.
29. Колодка диагностики ВАЗ 21214.
30. Реле включения обогрева заднего стекла.
31. Реле включения дальнего света фар.
32. Реле включения ближнего света фар.
33. Электробензонасос с датчиком уровня топлива.
34. Реле включения стартера ВАЗ 21214.
35. Дополнительный блок предохранителей.
36. Основной блок предохранителей.
37. Реле — прерыватель указателей поворота и аварийной сигнализации.
38. Выключатель света заднего хода.
39. Выключатель стоп — сигнала.
40. Прикуриватель.
41. Переключатель наружного освещения.
42. Лампы подсветки рычагов управления отопителем.
43. Выключатель заднего противотуманного света.
44. Выключатель обогрева заднего стекла.
45. Переключатель электродвигателя отопителя.
46. Переключатель очистителя и омывателя заднего стекла.
 47. Выключатель аварийной сигнализации.
48. Выключатель зажигания ВАЗ 21214.
49. Выключатель освещения приборов.
50. Переключатель очистителя ветрового стекла.
51. Выключатель омывателя ветрового стекла.
52. Выключатель звукового сигнала.
53. Переключатель указателей поворота.
54. Переключатель света фар.
55. Реле электробензонасоса ВАЗ 21214.
56. Датчик скорости автомобиля.
57. Выключатели плафонов, расположенные в стойках дверей.
58. Плафоны освещения салона.
59. Электродвигатель омывателя заднего стекла.
 60. Комбинация приборов.
61. Выключатель контрольной лампы стояночного тормоза.
62. Главное реле ВАЗ 21214.
63. Задние фонари.
64. Фонари освещения номерного знака.
65. Электродвигатель очистителя заднего стекла.
66. Элемент обогрева заднего стекла.
 67. Датчик положения коленчатого вала.
 68. Датчик детонации.
69. Датчик кислорода ВАЗ 21214.
 70. Реле электровентиляторов.
71. Электровентиляторы ВАЗ 21214.
72. Блок предохранителей системы впрыска.
73. Плафон освещения салона.
74. Выключатель плафона освещения в двери водителя.
75. Блок управления АПС ВАЗ 21214.

    РЕМОНТ АВТОЭЛЕКТРОНИКИ           ЗАРЯДНЫЕ УСТРОЙСТВА ДЛЯ АКБ



ВАЗ LADA NIVA 1600 РУКОВОДСТВО ПО ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ Pdf Скачать

Содержание

2

  • страница

    из
    30

  • Содержание

  • Оглавление

  • Закладки

Advertisement

Table of Contents

  • Table of Contents

  • Maintenance

    • Engine Lubrication

      • Oil Sump

      • Oil Filter

    • Valve Gear

      • Зазоры клапанов

      • Натяжение приводной цепи клапана

    • Fuel System

      • Air Cleaner

      • Carburettor
      • Idling Speed ​​Adjustment

    • Crankcase Breathing System

    • Cooling System

      • Coolant

    • Cooling System Thermostat

    • Приводной ремень генератора

    • Система зажигания

      • Распределитель зажигания

    • Зажишки зажигания

    • Трансмиссия

      • Группа сцепления. Шлицевые соединения и крестовины карданного вала

      • Шарниры карданных валов привода передних колес

    • Гидравлические амортизаторы и стабилизатор поперечной устойчивости

    • Руководитель рулевого управления и колеса

      • Руковолочные зазоры

      • Подшипники переднего колеса

      • . -Концевое выравнивание

    • Тормоза

      • Тормозная гидравлическая система

      • Резервуар тормозной жидкости

      • Flexible Brake Hoses

    • Front Brakes

    • Rear Brakes

      • Bleeding the Brake System

      • Pressure Regulator

      • Adjusting the Free Travel of Brake Pedal

      • Вакуумный усилитель тормозов

      • Стояночный тормоз

  • Электрооборудование

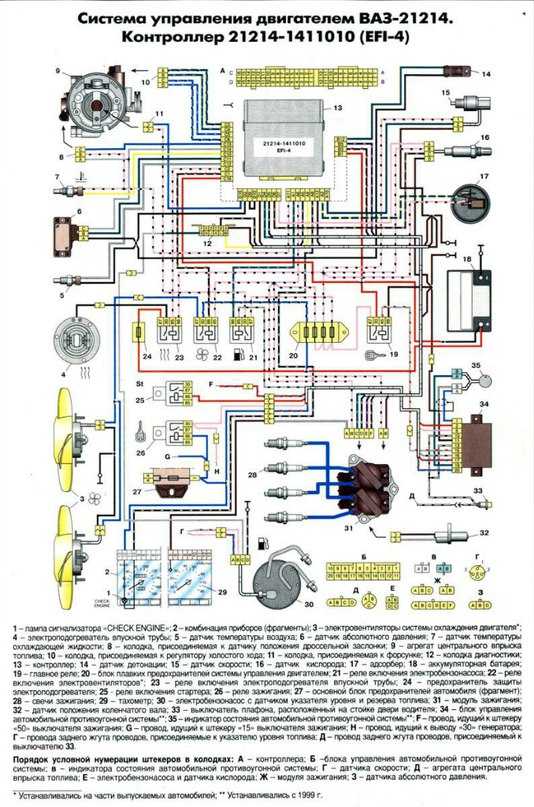

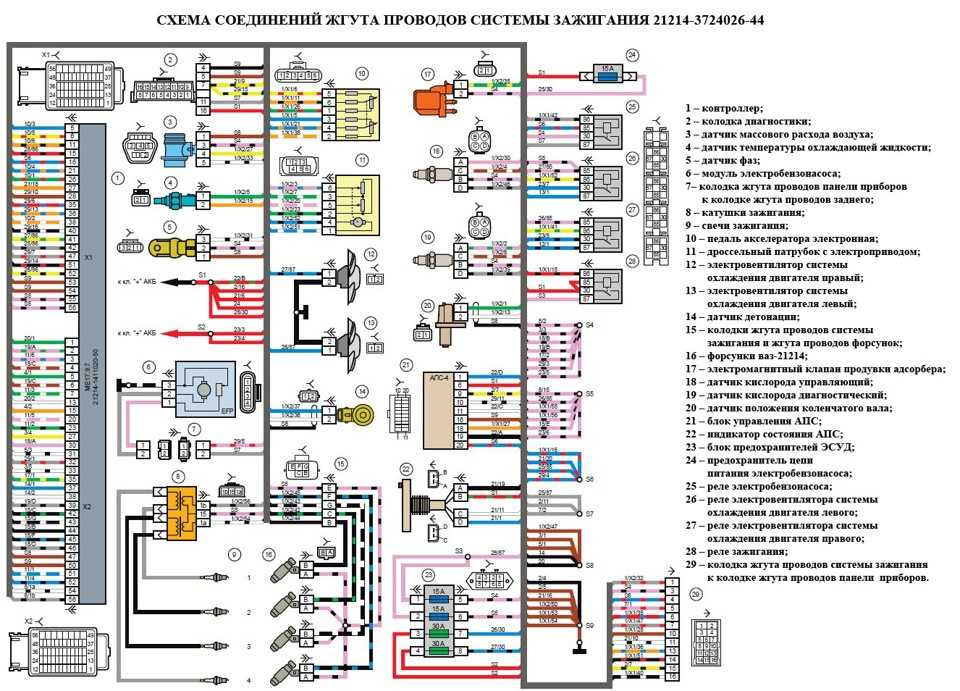

    • Схема подключения

    • Storage Battery

    • Alternator

    • Starter

    • Voltage Regulator

    • Aiming the Headlight Lower Beam

    • Replacing the Bulbs

    • Tail Lights

    • Fuse -Защищенные цепи

      • Уход за кузовом

      • Омыватели ветрового стекла и фар

        • Очистители ветрового стекла и фар

        • ТО при длительном

        • Крепление узлов и механизмов к кузову

Лада Нива 1600

Руководство по техническому обслуживанию

Для автомобилей ВАЗ 2121 21212

Данное руководство содержит страницы с 27 по 64 официального руководства по эксплуатации автомобиля

, не защищенного авторскими правами. Пособие рассчитано на

владельцы автомобилей Лада Нива, которым не была предоставлена ​​инструкция по эксплуатации

их автомобиля. Это руководство не может быть продано с целью получения прибыли.

www.ladanivabelgium.tk

Содержание

Предыдущая страница

Следующая страница

Содержание

Сопутствующие инструкции для Ваз Лада Нива 1600
  • Руководство по эксплуатации автомобиля Ваз Нива 1600

    Серия 2121 (30 страниц)

  • Руководство по ремонту автомобиля Ваз ВАЗ-21213

    (56 страниц)

  • Руководство по ремонту автомобиля ВАЗ 21213

    Ваз-21213, Ваз-21214, Ваз-21214-20, Ваз-21215 (222 страницы)

  • Автомобиль Ваз 2113.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
