Чем отличается бесщеточный шуруповерт от щеточного: что лучше? Разница, преимущества и недостатки

Содержание

сравнение и выбор для дома

Когда нужно закрутить шурупы, причем большое их количество, сэкономить время поможет специальный инструмент. Шуруповерт — это электроинструмент, помогающий собрать мебель, установить полку, сделать многое другое. Есть разные его виды, свойства которых нужно учитывать при выборе.

Содержание

  • Как работает бесщеточный двигатель
  • Конструкция и принцип действия
  • Преимущества бесщеточных двигателей в теории
  • Преимущества бесщеточного инструмента на практике
  • Почему бесщеточный инструмент такой дорогой
  • Стоит ли покупать инструмент с бесщеточным двигателем
  • Какой шуруповерт лучше: щеточный или бесщеточный

Работа шуруповертом

Как работает бесщеточный двигатель

Есть много видов шуруповертов. Чтоб понять преимущества каждого нужно изучить их данные, принцип работы. Это позволит понять, какой шуруповерт лучше щеточный или безщеточный, в каких случаях ими нужно пользоваться. Ведь все электрические инструменты различны по техническим параметрам.

В конце прошлого века произошли перемены в сфере полупроводниковой электроники. Это позволило не использовать привычные щетки. Механический способ соединения контактов в бесщеточном был замене усилителем.

Изучая, как устроен бесщеточный двигатель шуруповерта, можно отметить, что он гораздо удобнее при работе, обеспечивает более высокий крутящийся момент. Данный тип двигателя меньше изнашивается, он тише, защищен от попадания внутрь грязи.

Деталь щетка

При этом скорость вращение усиливается при помощи напряжения, создаваемого внутри, а не центробежной силы. В этом случае двигатель работает в нужном режиме, не давая сбоев.

Даже если ток просочится внутрь или произойдет намагничивание мотора, скорость останется той же.

Для нормальной эксплуатации не требуется коммутатор и обмотка. Да и встроенный магнит необходим не такой большой как в щеточном оборудовании.

В бесщеточном двигателя есть ротор и статор как элементы любого мотора. Но коллектора здесь нет. Поэтому его бесколлекторный вариант будет надежнее.

Интересно! Такие приборы устанавливаются в шуруповертах малой мощности (до 5 кВт). В моделях с большими параметрами они менее эффективны.

Конструкция и принцип действия

Безколлекторный инструмент занял в наборе необходимых инструментов свое место. Покупая оборудование в дом, хозяин должен ознакомиться с принципами его работы.

Можно рассмотреть особенности того, как работает безщеточный двигатель в шуруповерте:

  • Ток здесь переключается в обмотках статора. На якоре нет катушки, и магнитное поле создается с помощью установленных внутри корпуса магнитов.
  • Время, когда нужно подключить электричество регулируется при помощи встроенных датчиков. Используется эффект Холла. Короткие электрические импульсы и сигналы скорости, регулирующие работу, переходят во встроенный процессор. Это действие принято называть ШИМ сигналом.
  • Поочередно образуемые импульсы направляются на усилители, которые усиливают ток. Инверторы (усилители), соединены с обмоткой на статоре. Данные элементы накапливают ток, вырабатываемый катушками, и при помощи импульсов передают его из внутреннего процессора.

В результате возникает магнитное поле, которое заставляет вращаться якорь и инструмент начинает работать.

Инструмент безщеточный

Преимущества бесщеточных двигателей в теории

С устройством бесщеточного двигателя уже разобрались и теперь стоит рассмотреть положительные и отрицательные стороны подобных инструментов.

Есть несколько преимуществ таких двигателей:

  • У них нет проблем, которые имеются у щеточных моделей. Они более устойчивы к износу, так как щетки не дают внутреннего трения. Уровень возгорания тоже ниже. Отсутствие искрения позволяет работать в самых сложных условиях.
  • Более простая система регулировки крутящего момента. Количество уровней (15), позволяет сразу выбрать нужный режим и просто нажать на кнопку. У них выше уровень КПД.
  • Экономичность в плане использования электроэнергии. Это особенно актуально. Если двигатель аккумуляторный. Инструментом можно работать на любом материале.

Важно! Помимо этого бесщеточные двигатели могут выдавать максимальные показатели вращения почти сразу.

Преимущества бесщеточного инструмента на практике

Теоретические преимущества полностью реализуются на практике. Это нужно учитывать, выбирая шуруповерт щеточный или бесщеточный, двигатель какой лучше можно узнать после работы с ним.

Специалисты отмечают, что такой инструмент:

  • Гораздо легче и меньше по размеру. Компактность дает возможность работать в сложных местах и носить даже в обычной сумке.
  • Мощнее и эффективнее в расходе электричества. Современный принцип работы мотора, основанный на применении электроники, повышает пользовательские характеристики.
  • Аккумуляторные модели бесщеточного типа работают на одной зарядке достаточно долго. По сравнению с классическими моторами это на 30 % больше.
  • Благодаря незначительному выделению тепла не требуется дополнительного охлаждения и перерывов при работе.
  • При работе не издает слишком сильных звуков, не дает резких рывков.
  • Нет искр. Это позволяет работать в сложных условиях рядом с топливными баками, газовыми приборами.
  • Прост в обслуживании. Не требуется покупать и подбирать щетки.
  • Реже ломается, так как отсутствие щетки позволяет работать даже при высоких нагрузках, не боясь засорить двигатель.

Почему бесщеточный инструмент такой дорогой

Главным недостатком такого инструмента является его высокая цена. Она обусловлена присутствием дорогой силовой платы и электронного управления. Благодаря этому электродвигатель становится надежнее.

Но высокая стоимость такого инструмента иногда становится решающим фактором при покупке инструмента. Какой шуруповерт лучше щеточный или бесщеточный каждый пользователь решает для себя. И многие склоняются в пользу более дешевого изделия.

Важно! Замена деталей бесщеточных инструментом всегда обходится дорого.

Стоит ли покупать инструмент с бесщеточным двигателем

Если инструмент нужен на несколько раз или просто для домашнего пользования, то лучше выбрать более дешевый вариант. Но профессионалам необходим надежный и мощный шуруповерт, который окупится очень быстро. Это можно понять, увидев, как работает бесщеточный шуруповерт, и сколько процессов с ним можно сделать без перерывов.

Можно подождать, когда технология станет более доступной. Ведь она внедрена не так давно и новые движки, которыми они оснащены слишком дороги в отличие от обычных. При анализе цены разница составит 30-50 %. Такие переплаты слишком значительные, чтобы покупать инструмент просто для наличия дома.

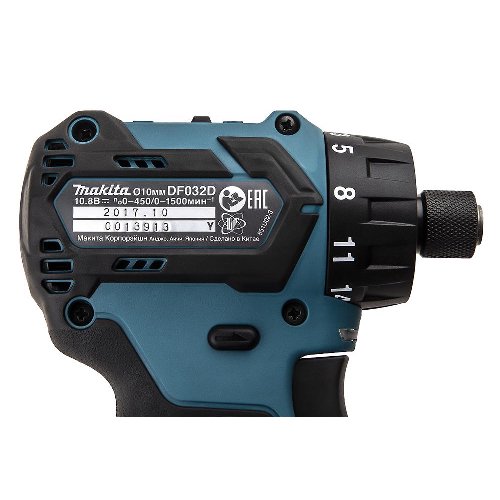

Работа бесщеточного шуруповерта

Какой шуруповерт лучше: щеточный или бесщеточный

Для многих приобретение инструментов сложный и длительный процесс. Необходимо изучать технологические характеристики, сравнивать модели и их стоимость. Поэтому выбирая из нескольких вариантов: шуруповерт безщеточный или обычный, какой лучше может сказать только профессионал или человек, который пользовался ими на практике.

Понятно, что технически преимуществ у бесщеточных моторов гораздо больше. У него самый высокий КПД, доходящий до 90 %. Данный показатель у остальных видов изделий намного ниже.

Возможность обходится без зарядки ценна, только когда рядом нет сети электричества.

Важно! Небольшой вес снижает утомляемость во время работы, и дает возможность выполнить ее более быстро и качественно.

Таким образом, инверторный шуруповерт выгоднее из-за своих характеристик и эффективности. Но цена слишком высока для широкого круга покупателей.

У классических вариантов технология надежная и проверенная. Их легко ремонтировать, кроме того, стоимость деталей не велика. Для многих это оптимальный вариант. Главное при выборе — проверить качество прибора.

Конечно, более дорогой бесщеточный вариант лучше. Но здесь каждый покупатель должен решать исходя из собственных финансовых, пользовательских приоритетов.

Достоинства и недостатки бесщеточного шуруповерта

Содержание

  • 1 Бесщеточный шуруповерт
  • 2 Достоинства и недостатки электроинструмента без щеток
  • 3 Какой шуруповерт выбрать

С появлением аккумуляторной дрели-шуруповерта выполнять работы по сборке мебели, установке панелей из гипсокартона, а особенно монтажу сайдинга на фасадах зданий, стало намного проще и безопаснее. Аккумуляторный инструмент не имеет мешающего работе электрического шнура питания, который при повреждении изоляции представляет для работающего серьезную опасность.

Бесщеточный шуруповерт

Привычные всем аккумуляторные шуруповерты оснащены коллекторными электродвигателями с переключением тока в обмотках якоря при помощи щеток. Бесщеточные шуруповерты, в отличие от них, комплектуются бесколлекторными электродвигателями. Функции коллекторно-щеточного узла (КШУ) выполняются электронным узлом управления. Разница состоит в том, что он переключает ток в обмотках статора, а не ротора. Якорь же не имеет катушек. Для исключения из конструкции скользящих контактов его магнитное поле создается постоянными магнитами. Момент подачи тока в статорные обмотки определяется при помощи датчиков положения ротора (ДПР), которые работают на основе эффекта Холла.

Импульсы ДПР совместно с сигналом регулятора скорости вращения обрабатываются микропроцессором. Результатом обработки является формирование электрических импульсов, модулированных по ширине. Это так называемый сигнал ШИМ. Результирующая последовательность импульсов подается на усилители тока (инверторы). Их выходы связаны с обмотками статора. Инверторы, в соответствии с выходным сигналами микропроцессорного узла, коммутируют ток в катушках статора. Переменное магнитное поле, вызванное импульсами этого тока, взаимодействуя с постоянным магнитным полем ротора, приводит к вращению якоря.

Достоинства и недостатки электроинструмента без щеток

Плюсами шуруповертов без щеток являются следующие качества:

  1. Простота регулировки частоты вращения. Возможность изменения ее в широких пределах.
  2. Отсутствие коллекторно-щеточного узла. Это исключило возникновение связанных с ним неисправностей и упростило техобслуживание инструмента.
  3. Хорошая переносимость кратковременных перегрузок по крутящему моменту.
  4. Экономный расход энергии. КПД бесщеточных двигателей около 90%.
  5. Более длительная наработка на отказ, чем у инструмента с КШУ.
  6. Отсутствие электрического искрения и, как следствие, безопасность работы во взрывоопасных смесях газов.
  7. Небольшие размеры и вес.
  8. У моделей с реверсом – одинаковая мощность в обоих направлениях вращения.
  9. Отсутствие падения скорости вращения при увеличении нагрузки на патрон.

Из минусов этих инструментов замечен только один. Они несколько дороже своих коллекторных конкурентов.

Какой шуруповерт выбрать

Сравним основные характеристики бесщеточных и коллекторных аккумуляторных дрелей:

  • КПД бесщеточных выше почти в 1,5 раза (90 против 60%). Значит, при одинаковой емкости аккумуляторных батарей бесщеточный будет работать без подзарядки значительно дольше.
  • Среднее время безотказной работы бесщеточных двигателей больше, чем коллекторных.
  • Масса и размеры первых меньше, чем вторых.

Проанализировав достоинства и недостатки аккумуляторных шуруповертов, можно с уверенностью сказать, что модели с бесщеточным двигателем – лучше. Если б стоимость сравниваемых шуруповертов была близка, выбирать следовало бы лучший.

Но преимущества бесщеточных довольно дорого стоят. Вопрос состоит в том, нужны ли они вам за эту разницу в цене.

Есть люди, которые работают исключительно дешевым китайским инструментом. Они объясняют это тем, что вечный инструмент еще не придумали. И любой, даже самый дорогой, когда-нибудь выйдет из строя, тогда нужно будет тратить время и деньги на его ремонт.

Недорогой инструмент до выхода из строя обычно успевает отработать деньги, потраченные на его покупку. Поэтому его не жалко выбросить, недорого купить такой же и опять работать новым. Как говорится, сколько людей – столько и мнений. Выбор за вами!



Бесщеточная дрель против щеточной дрели | Плюсы и минусы, что выбрать?

Если вы посмотрите на современные беспроводные инструменты на рынке, бесщеточные варианты преобладают. Несмотря на свое доминирование, они имеют жесткую конкуренцию со стороны матовых собратьев. Это очевидно в сегменте дрелей, где люди часто оценивают бесщеточные сверла по сравнению с щеточными, когда покупают новую дрель в первый раз или модернизируют свою старую дрель.

В этом руководстве мы познакомимся с миром дрелей, т. е. щеточных и бесщеточных дрелей, перечислим их преимущества и недостатки, нарисуем сравнительную таблицу бесщеточных и щеточных дрелей и выясним, какой тип сверла лучше всего подходит для вас: бесщеточный или Матовый.

Схема

Коллекторные и бесщеточные двигатели

Основное различие между щеточными и бесщеточными дрелями заключается в типе двигателя, используемого в дрелях. На самом деле термины «щеточные» и «бесщеточные дрели» являются прямой ссылкой на используемые в них двигатели, т. е. «щеточный двигатель» и «бесщеточный двигатель». Все остальные параметры, такие как его мощность, крутящий момент, технология привода, простота использования и обслуживания и т. д., напрямую зависят от типа двигателя.

Следовательно, несмотря на то, что наше обсуждение связано с бесщеточными и щеточными сверлами, мы, по сути, будем говорить о бесщеточных и щеточных двигателях. Давайте начнем обсуждение, начиная с Brushed Motors.

Коллекторные двигатели

Одним из самых простых известных двигателей постоянного тока являются щеточные двигатели постоянного тока. В своей базовой форме щеточный двигатель постоянного тока состоит из статора с постоянными магнитами и якоря с проволочной обмоткой, который действует как ротор.

Когда мы подаем постоянный ток на обмотки якоря через кольца коммутатора, в катушке индуцируется магнитное поле в соответствии с законом Лоренца. Это заставит ротор вращаться.

Подпружиненные щетки коллектора помогут коллектору войти в контакт с источником питания постоянного тока. Следовательно, эти щетки играют важную роль в работе двигателя постоянного тока. Коллекторные щетки обычно состоят из углерода.

Бесщеточные двигатели

В то время как щеточные двигатели были основным выбором двигателей постоянного тока в течение достаточно долгого времени, потребность в более тихих, надежных и не подверженных механическому износу двигателях привела к разработке бесщеточных двигателей постоянного тока.

Одним из основных недостатков коллекторных двигателей постоянного тока являются щетки. Поскольку они отвечают за передачу мощности на обмотку якоря, они должны постоянно соприкасаться с коммутатором, в результате чего вы можете увидеть искры и возможное перегорание.

В отличие от щеточных двигателей, ротор бесщеточных двигателей состоит из постоянного магнита, а его статор состоит из ряда обмоток. Когда мы возбуждаем катушку статора, в катушке индуцируется магнитное поле, которое притягивает магнит ротора. Если у нас есть три таких обмотки, мы можем альтернативно подать питание на катушки и заставить ротор вращаться непрерывно.

Бесщеточные двигатели постоянного тока используют датчики Холла для определения положения ротора, и на основе данных этих датчиков электронная схема управления активирует соответствующую катушку (или набор катушек) для обеспечения плавного вращения.

Преимущества и недостатки щеточных и бесщеточных двигателей

Теперь, когда мы немного познакомились с обоими этими двигателями, давайте взвесим все за и против этих двигателей.

Преимущества коллекторных двигателей

  • Технология коллекторных двигателей является проверенной технологией. Многие небольшие двигатели постоянного тока относятся к коллекторному типу. Вы можете найти их в игрушках, малой и средней бытовой технике (фенах), электродрелях и отвертках, тепловых пушках, паяльных станциях и многом другом.
  • Дизайн и конструкция коллекторных двигателей постоянного тока очень просты.
  • Благодаря небольшому количеству внутренних компонентов изготовление несложно. Это, в свою очередь, означает низкую общую стоимость щеточных двигателей постоянного тока.
  • Очень широкий спектр применения: игрушки, электроприборы, автомобили.

Недостатки щеточных двигателей

  • Основной недостаток щеточных двигателей постоянного тока заключается в самом названии — щетках. Щетки являются основным источником механических повреждений щеточных двигателей. Они постоянно контактируют с коммутатором для передачи мощности от источника питания к обмотке. В конце концов они стираются.
  • Щетки также вызывают искрение в двигателе. Следовательно, коллекторные двигатели обычно не используются в чувствительных зонах.
  • Они являются источником электрических помех (из-за искрения). В приложениях, чувствительных к электромагнитным помехам, могут не полностью использоваться коллекторные двигатели или требоваться дополнительное экранирование.

Преимущества бесщеточных двигателей

  • Поскольку они почти не имеют трения, вы можете использовать бесщеточные двигатели в течение длительного времени, не беспокоясь о механических потерях или поломках (за исключением подшипников).
  • Проблемы, связанные со щетками, такие как износ и избыточное тепловыделение, отсутствуют в бесщеточных двигателях. Это, в свою очередь, означает, что общий КПД двигателя значительно выше.
  • Бесщеточные двигатели

  • значительно легче по весу и компактнее по сравнению с щеточными двигателями.

Недостатки бесщеточного двигателя

  • Несмотря на отсутствие щеток, электронная схема управления и датчики компенсируют высокую стоимость бесщеточных двигателей.
  • Несмотря на то, что они работают без трения, любое повреждение электроники может привести к дорогостоящему ремонту или, если ремонт невозможен, вам придется полностью заменить двигатель.

Сравнительная таблица щеточных и бесщеточных двигателей

Параметр Коллекторный двигатель Бесщеточный двигатель
Стоимость Низкий Высокий
Эффективность 75 – эффективность 80 % 90% или более
Размер Большой и значительно тяжелый Маленький и легкий
Производительность Со временем теряется крутящий момент Обеспечивает высокий крутящий момент в течение длительного времени
Время наработки на отказ Низкий из-за щеток Высокий из-за работы без трения
Техническое обслуживание Щетки необходимо часто менять Минимальное обслуживание
Ремонтопригодность Очень легко ремонтировать/заменять щетки Трудно ремонтировать, если проблема с электроникой
Механизм привода Коллектор, щеточный фрикционный привод Электронный привод без трения
Управление Ручная регулировка крутящего момента и скорости Автоматическая регулировка крутящего момента и скорости в зависимости от нагрузки

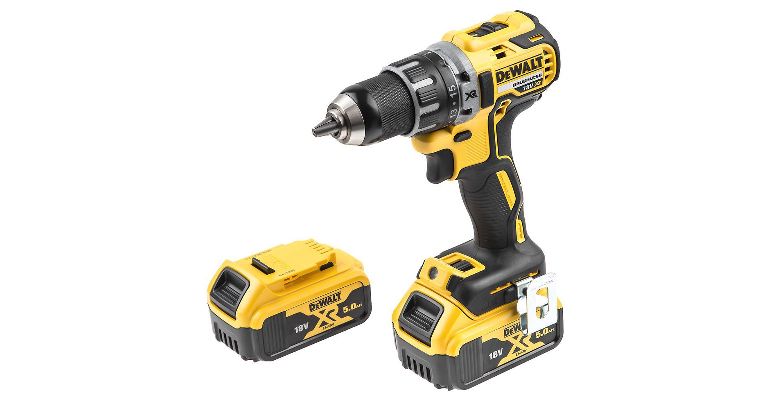

Бесщеточные дрели по сравнению со щеточными

До разработки бесщеточных дрелей щеточные дрели доминировали на рынке как в проводном, так и в беспроводном сегменте. Эта тенденция постепенно начала меняться с появлением бесщеточных дрелей с превосходными бесщеточными двигателями, особенно на рынке аккумуляторных дрелей.

Теперь давайте взглянем на сравнение бесщеточной и щеточной дрели по некоторым важным параметрам, таким как мощность, производительность, стоимость и т. д.

Мощность

Щеточные дрели менее мощные, чем бесщеточные аналоги. Поскольку мощность в щеточных сверлах должна проходить через щетки, будут значительные потери из-за трения и нагрева. С другой стороны, бесщеточные дрели не имеют потерь на трение. В результате они могут легко достигать очень высоких оборотов (порядка 50 000 об/мин или выше).

Производительность

Опять же зависит от мощности сверл. Щеточные дрели имеют низкое отношение мощности к крутящему моменту. Это соотношение еще больше снижается при непрерывном использовании, поскольку щетки изнашиваются и в конечном итоге должны быть заменены. Щетки должны постоянно контактировать с коллекторными кольцами. Это окажет значительное влияние на крутящий момент привода. Бесщеточные дрели не имеют потерь на трение. Следовательно, потери крутящего момента очень минимальны, а это, в свою очередь, означает хорошее соотношение мощности к крутящему моменту.

Срок службы и обслуживание

И снова в дело вступают щетки. Из-за физического износа щеток их приходится довольно часто заменять. Преимущество большинства этих щеточных дрелей заключается в том, что их конструкция очень проста, и с небольшой практикой вы можете легко заменить щетки самостоятельно. Бесщеточные дрели не имеют физического износа, но проблемы могут возникнуть в виде электроники. К сожалению, диагностировать ошибку сложно, а ремонт стоит дорого.

В зависимости от использования срок службы щеточных сверл очень низок, после чего щеточные свёрла выходят из строя и подлежат замене. Напротив, бесщеточные сверла имеют значительно более длительный срок службы.

Удобство использования

Щеточный дрель Тяжелый и громкий. Ваши плечи и спина несут значительную нагрузку, если вам приходится использовать его в течение длительного периода времени с защитой органов слуха. Бесщеточные дрели выигрывают в этом контексте. Они легкие по весу и относительно тихие. На самом деле, легкий вес и низкий уровень шума являются одним из основных преимуществ бесщеточных дрелей.

Стоимость

Переходим к последнему и важному фактору: цене. Хорошие беспроводные щеточные дрели стоят от 60 до 80 долларов. Но если вы выберете бесщеточные варианты, вам придется потратить 150 долларов или даже больше. Следовательно, в зависимости от ваших требований, вам, возможно, придется выбирать между щеточными или бесщеточными сверлами.

Какую дрель выбрать? Бесщеточные или щеточные

Если вы профессионал, постоянно работающий с дрелями, то покупка бесщеточных дрелей сэкономит вам много денег в долгосрочной перспективе. Вам не нужно беспокоиться о нагреве и износе щеток, а также использовать бесщеточную дрель в течение длительного времени. Но из-за их легкости и низкого уровня шума даже владельцы домов, которые не так часто используют дрели, тратят дополнительные деньги на покупку бесщеточных дрелей. Если бюджет является вашим ограничением, и вы используете дрель очень редко, то вам лучше использовать щеточную дрель. Вы сэкономите много денег, и даже если вам придется заменить щетки, вы легко сможете отремонтировать их самостоятельно.

Заключение

Бесколлекторная и щеточная дрель – это давняя дилемма среди покупателей дрелей. Дрели с бесщеточным двигателем имеют много преимуществ перед сверлами с щеточным двигателем, но стоимость является одним из основных недостатков. Аккумуляторные бесщеточные дрели имеют малый вес, производят меньше шума, почти не требуют обслуживания и обладают большей энергоэффективностью. В результате все больше производителей продвигают бесколлекторные дрели даже в начальных и полупрофессиональных категориях.

Коллекторные и бесщеточные двигатели: в чем разница?

Вот уже несколько лет мы наблюдаем, как бесщеточные двигатели начинают доминировать в индустрии профессиональных инструментов в области аккумуляторных инструментов. Это здорово, но что в этом такого? Пока я еще могу крутить этот шуруп, разве это имеет значение? Ну да, это так. Существуют значительные различия и последствия при работе с щеточными и бесщеточными двигателями.

Содержание

  • Начните здесь: Как работает коллекторный двигатель постоянного тока
  • Заглянем внутрь коллекторного двигателя
    • Это все в Armature
  • Внутри бесщеточного двигателя
  • Стоимость маточных против бесщеточных моторов DC
  • щетковые моторные моторные моторики
  • . Окончательный вердикт

Начните здесь: Как работает щеточный двигатель постоянного тока

Прежде чем мы обеими ногами углубимся в сравнение щеточных и бесщеточных двигателей, давайте рассмотрим основы того, как на самом деле работает двигатель постоянного тока. Когда дело доходит до управления двигателем, все дело в магнитах. Разноименно заряженные магниты притягиваются друг к другу. Основная идея двигателя постоянного тока состоит в том, чтобы удерживать противоположный заряд вращающейся части (ротора), притягивая неподвижные магниты (статор) перед собой, чтобы было постоянное тяговое усилие. Это все равно, что держать перед собой пончик с бостонским кремом на палочке, пока я бегу — я буду продолжать пытаться его поймать!

Вопрос в том, как заставить этот пончик двигаться. Нет простого способа сделать это. Он начинается с набора магнитов, которые удерживают постоянный заряд (постоянные магниты). У набора электромагнитов меняется заряд (меняется полярность), в то время как происходит вращение, поэтому всегда есть противоположно заряженный постоянный магнит, к которому он движется. Кроме того, одноименный заряд, который испытывает электромагнитная катушка при изменении, отталкивает катушку. Когда мы смотрим на щеточные и бесщеточные двигатели, вся разница заключается в том, как этот электромагнит меняет полярность.

Заглянуть внутрь щеточного двигателя

Коллекторный двигатель состоит из четырех основных частей: постоянных магнитов, якоря, коллекторных колец и щеток. Постоянные магниты составляют внешнюю часть механизма и не двигаются (статор). Один заряжен положительно, а другой отрицательно, создавая постоянное магнитное поле.

Якорь представляет собой катушку или ряд катушек, которые становятся электромагнитами при подаче питания. Это также та часть, которая вращается (ротор) и обычно изготавливается из меди, хотя возможен и алюминий.

Коллекторные кольца крепятся к обмотке якоря в виде двух (2-полюсная конфигурация), четырех (4-полюсная конфигурация) и более штук. Они вращаются вместе с арматурой. Наконец, угольные щетки остаются на месте и передают электрический заряд на каждую часть коммутатора.

Все дело в якоре

Когда на якорь подается питание, заряженная катушка притягивается к противоположно заряженному постоянному магниту. Поскольку кольцо коммутатора над ним также вращается, оно перемещается от соединения с одной угольной щеткой к другой. Когда он достигает следующей щетки, он получает обратную полярность и теперь притягивается к другому постоянному магниту, но отталкивается от такого же заряда. Ощутимо, когда коммутатор достигает отрицательной щетки, теперь он притягивается к положительному постоянному магниту. Коммутатор появляется как раз вовремя, чтобы сформировать соединение с положительной щеткой и следует за отрицательным постоянным магнитом. Щетки расположены парами, поэтому положительная катушка будет тянуться к отрицательному магниту, а отрицательная катушка одновременно будет тянуться к положительному магниту.

Как будто я — катушка арматуры, гоняющаяся за пончиком с бостонским кремом. Я приближаюсь, но затем передумал и пошел за более здоровым смузи (моя полярность или желание изменились). Ведь пончик полон калорий и жира. Теперь я гоняюсь за смузи, пока меня отталкивают от Boston Creme. Когда я прихожу туда, я понимаю, насколько этот пончик будет вкуснее смузи. Пока спусковой крючок нажат, я меняю свое мнение каждый раз, когда добираюсь до следующей кисти, лихорадочно гоняясь по кругу за объектом своей привязанности. Это лучшее средство от СДВГ, которое можно использовать с пользой. Кроме того, нас там двое, так что один из нас всегда страстно, но нерешительно гонится за пончиком и смузи с бостонским кремом.

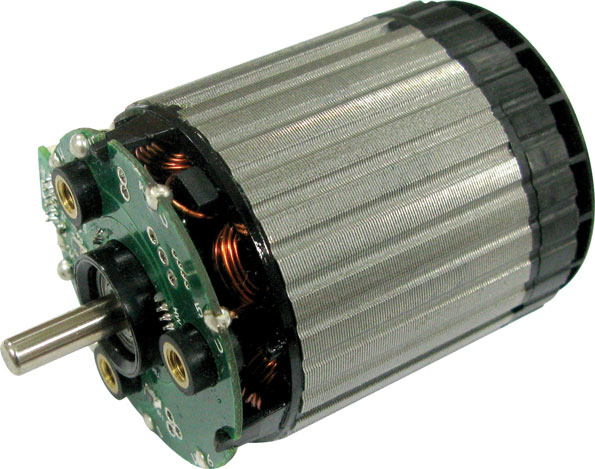

Внутри бесщеточного двигателя

В бесщеточном двигателе вы теряете коммутатор и щетки, но получаете электронный контроллер. Теперь постоянные магниты действуют как ротор и вращаются внутри, в то время как статор состоит из фиксированных электромагнитных катушек, которые теперь находятся снаружи. Контроллер питает каждую катушку в зависимости от того, какой заряд необходим для притяжения постоянного магнита.

В дополнение к электронному перемещению заряда, контроллер также может обеспечивать аналогичный заряд для противодействия постоянному магниту. Поскольку одинаковые заряды противостоят друг другу, это толкает постоянный магнит. Теперь ротор движется благодаря тяге и толчку.

Постоянные магниты в этом случае движутся, так что теперь они мои партнеры по бегу и я. Мы больше не меняем свое мнение о том, чего мы хотим. Вместо этого мы знаем, что я хочу пончик с бостонским кремом, а мой партнер хочет смузи.

Электронный контроллер заставляет наши деликатесы для завтрака двигаться перед нами, и мы всегда гонимся за одним и тем же. Контроллер также помещает то, что нам не нужно, прямо позади, чтобы предложить толчок.

Стоимость щеточных и бесщеточных двигателей постоянного тока

Коллекторный двигатель постоянного тока относительно прост, а детали для его изготовления недороги (хотя медь не дешевеет). Поскольку для бесщеточных двигателей требуется этот электронный коммуникатор, вы, по сути, начинаете собирать компьютер внутри своего беспроводного инструмента. Это то, что увеличивает стоимость бесколлекторных двигателей.

Эффективность щеточных и бесщеточных двигателей

Благодаря конструкции бесщеточные двигатели имеют ряд преимуществ по сравнению с щеточными двигателями. Во многом это связано с потерей щеток и коллектора. Поскольку щетка должна соприкасаться с коллектором для передачи заряда, это также вызывает трение. Трение снижает скорость, которая может быть достигнута, наряду с накоплением тепла. Это похоже на езду на велосипеде со слегка нажатым тормозом. При одинаковом усилии ваших ног вы будете медленнее. И наоборот, если вы хотите сохранить скорость, ваши ноги будут отнимать больше энергии. Вы также будете нагревать свои диски от тепла трения. Это означает, что по сравнению с щеточными двигателями бесщеточные двигатели работают с меньшим нагревом. Это дает им большую эффективность, поэтому они преобразуют больше электроэнергии в мощность.

Угольные щетки также со временем изнашиваются. Это то, что вызывает искру внутри некоторых инструментов. Чтобы инструмент продолжал работать, щетки необходимо время от времени заменять. Бесщеточные двигатели не требуют такого обслуживания.

В то время как для бесщеточных двигателей требуется электронный контроллер, комбинация ротор/статор более компактна. Это приводит к возможности для более легкого веса и более компактного размера. Вот почему мы видим, что многие инструменты, такие как ударный гайковерт Makita XDT16, имеют сверхкомпактную конструкцию и достаточно мощности.

Крутящий момент щеточного и бесщеточного двигателей

Кажется, существует неправильное представление о бесщеточных двигателях и крутящем моменте. Сама конструкция щеточного или бесщеточного двигателя на самом деле не указывает на величину крутящего момента. Например, первая ударная дрель Milwaukee M18 FUEL имела меньший реальный крутящий момент, чем предшествовавшая ей щеточная модель.

В конце концов, однако, производители поняли кое-что очень важное. Электроника, используемая в бесколлекторных двигателях, может снабжать эти двигатели большей мощностью, когда это необходимо.

Поскольку бесщеточные двигатели теперь используют передовые электронные средства управления, они могут определять, когда они начинают замедляться под нагрузкой. Пока температура батареи и двигателя соответствует спецификациям, электроника бесщеточного двигателя может запрашивать и получать больший ток от аккумуляторной батареи. Это позволяет таким инструментам, как бесщеточные дрели и пилы, поддерживать большую скорость под нагрузкой. Это делает их быстрее. Часто намного быстрее . Некоторые примеры этого включают Milwaukee RedLink Plus, Makita LXT Advantage и DeWalt Perform and Protect.

Эти технологии органично объединяют двигатель, аккумулятор и электронику инструмента в единую систему для достижения максимально возможной производительности и времени работы.

Более глубокое погружение в технологию двигателей BLDC

Коммутация — изменение полярности заряда — запускает бесщеточный двигатель и поддерживает его вращение. Затем вам нужно контролировать как скорость, так и крутящий момент. Изменение напряжения на статоре двигателя BLDC регулирует скорость. Модулирование напряжения на более высоких частотах позволяет еще больше контролировать скорость двигателя.

Для управления крутящим моментом можно уменьшить напряжение статора, когда крутящий момент двигателя превышает определенный уровень. Конечно, это вводит ключевую потребность: мониторинг двигателя и датчики.

Датчики Холла обеспечивают недорогой способ определения положения ротора. Они также могут определять скорость по времени, когда и как часто переключаются датчики.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
