Номинальный ток — это максимальный ток, который допускается при соблюдении условий нагрева токопроводящих частей и изоляции, при поступлении которого оборудование сможет работать неограниченный срок. Номинальный ток — это один из важнейших параметров любого электротехнического оборудования, будь то розетки, трансформаторы или ЛЭП. При номинальном токе поддерживается постоянный баланс теплообмена между нагревом проводников при воздействии на них электрических зарядов и их охлаждением вследствие частичного отвода температуры во внешнюю среду. Чтобы правильно подбирать необходимое сопутствующее оборудование, важно уметь правильно определять номинальный ток.

Принцип определения номинального тока
При необходимости найти значение номинального тока для какого-либо проводника, можно воспользоваться специализированной таблицей. В ней указаны значения силы тока, которые могут разрушить проводник. Если вам нужно найти значение номинального тока для электрических двигателей входящих в строение каких-либо конструкций, то лучше всего воспользоваться формулами. При необходимости определить значение номинального тока для предохранителя нужно знать мощность, на которую он рассчитан.
Для проведения расчётов и замеров вам понадобятся: штангенциркуль, вольтметр, техпаспорт устройства и таблица зависимости номинального тока от сечения проводников.

С целью стандартизации оборудования ГОСТом 6827-76 введен в действие целый ряд значений номинальных токов, при которых должны работать практически все электроустановки.

Как определить номинальный ток по сечению
Для начала вам нужно определить материал, из которого сделан проводник (провод). Наиболее востребованы алюминиевые и медные провода с круглым поперечным сечением. Измерьте его диаметр при помощи штангенциркуля, найдите площадь сечения. Для этого умножьте 3,14 на квадрат диаметра и разделите на 4. Формула выглядит следующим образом: S=3,14•D²/4. Вы можете выяснить тип провода, с которым имеете дело. Он может быть одножильный, двужильный или трёхжильный. После чего обратитесь к таблице и выясните значение номинального тока для данного провода. Важно помнить, что превышение указанных значений послужит поводом к перегоранию провода.

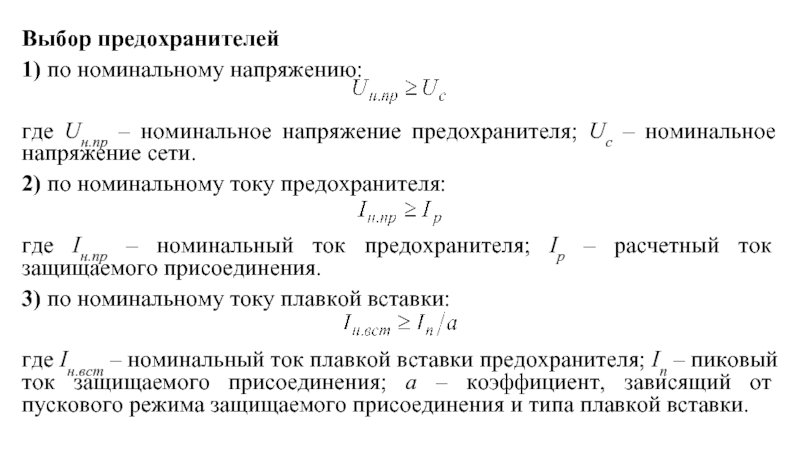

Как определить номинальный ток предохранителя
На устройстве предохранителя всегда указывается его мощность с отклонением примерно в 20 %. Зная напряжение в сети, в которую он должен быть вставлен (можно измерить вольтметром), нужно расчётную мощность устройства в ваттах разделить на сетевое напряжение. Предохранитель служит для защиты проводника от разрушения в случае превышения номинальных значений тока.

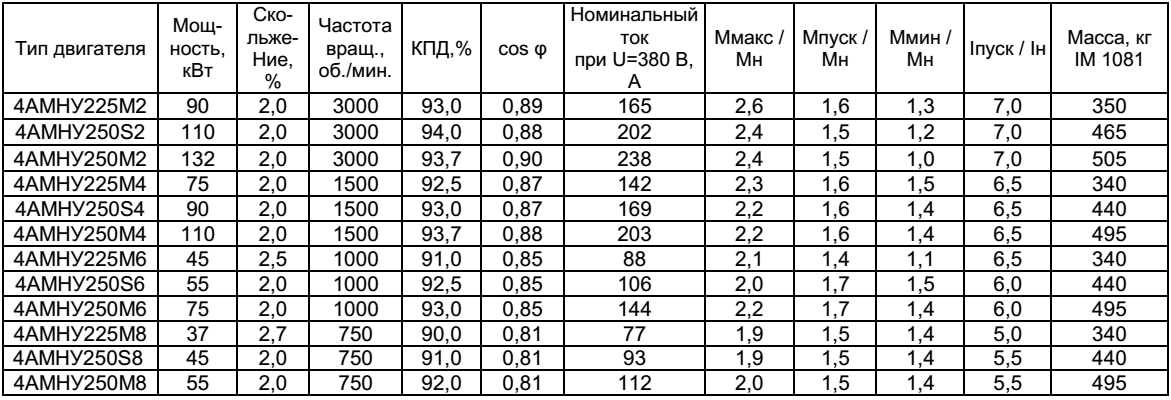

Как определить номинальный ток электродвигателя
Для определения значений номинального тока у двигателя постоянного тока, нужно знать его номинальную мощность, напряжение источника, в который он подключён, и его коэффициент полезного действия. Все значения можно найти в технических документах. Напряжение источника сети измеряется вольтметром. Далее необходимо поочерёдно разделить мощность на напряжение и коэффициент полезного действия в долях. Формула выглядит так: I=P/(U•η). Вы найдёте значение тока в амперах.
Также интересно знать, что максимальным значением номинального тока может быть ток короткого замыкания.

Как правильно подобрать защитное устройство по номинальному току
Если в цепи значение тока будет ниже номинального, то невозможно будет достигнуть максимальной мощности работы устройства. Если же сила тока, наоборот, окажется больше, чем номинальная, то цепь нарушится. Номинальный ток должен проходить через контакты цепи без последствий — в максимально большой временной промежуток. Все защитные устройства по току должны настраиваться на работу при его превышении.
Защитные устройства от перегрузки могут работать по термическому принципу. Это предохранители и тепловые расцепители. Они реагируют на тепловую нагрузку и, выдерживая определённое время, отключают её. Также возможна установка защитных устройств, выполняющих «мгновенную» отсечку нагрузки. Время её отключения составляет 0,02 секунды. Выбор защитного устройства принципиален для систем переменного тока.

Настройки автоматического выключателя по номинальному току
Для защиты бытовых электрических сетей и различных промышленных устройств довольно распространены выключатели, которые работают по принципу токовой отсечки и тепловых расцепителей. Любой автоматический выключатель изготовлен под номинальные значения тока и напряжения. Именно по их значениям и выбирают защитные устройства.
Разделяют 4 типа времятоковых характеристик для различных автоматов. Их обозначения А, В, С, D. Они разработаны для отключения во время аварий при кратности тока от 1,3 до 14. Такие выключатели выбирают под определённый тип нагрузки:
•    системы освещения;
•    полупроводники;
•    схемы со смешанными нагрузками;
•    цепи, выдерживающие большие перегрузки.
Факторы, влияющие на скорость отключения автомата: окружающая среда, степень заполненности щитка и вероятности нагрева или охлаждения при участии посторонних источников.

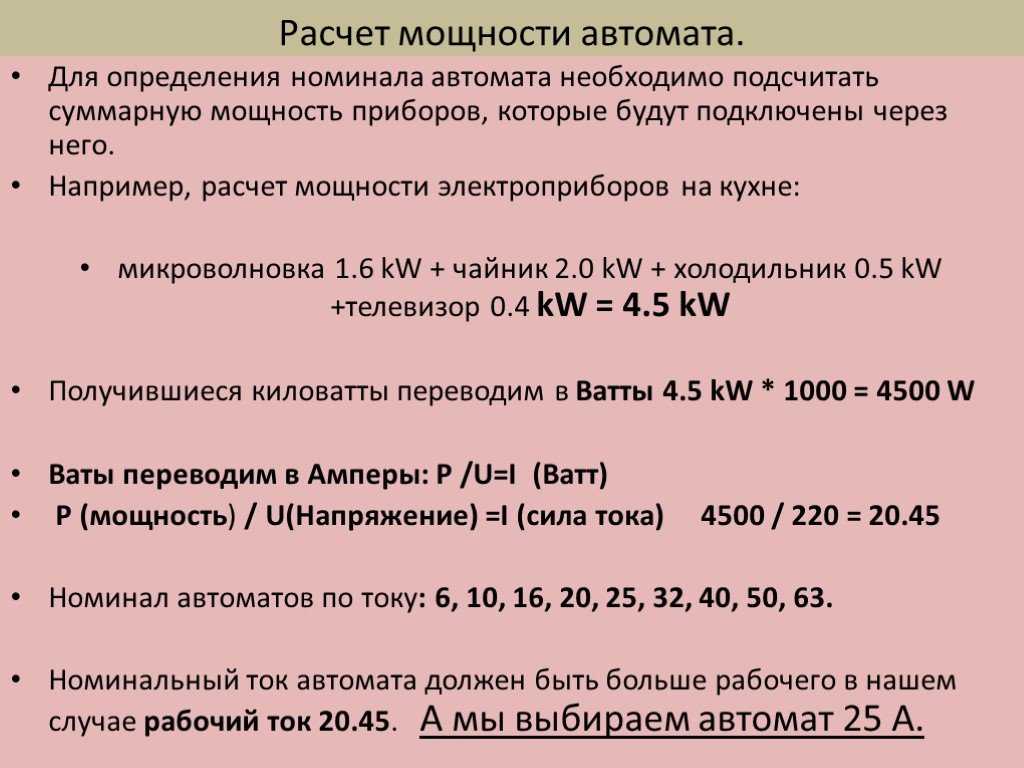

Как подобрать автоматический выключатель и электропроводку
Чтобы правильно подобрать защиту и электропроводку, необходимо учитывать приложенную к ним нагрузку. Чтобы определить её значение, проводят её расчёт по номинальной мощности подключённых приборов и учитывают коэффициент их занятости.
В случае необходимости подбора защит под уже работающую проводку, нужно определить ток нагрузки сети и сравнить его с необходимым током, который найден при помощи теоретических расчётов.

Перейти в раздел Низковольтное оборудование

номинальный ток | это… Что такое номинальный ток?

3.18 номинальный ток (rated current): Ток, установленный для выключателя изготовителем.

Источник: ГОСТ Р 51324.1-2005: Выключатели для бытовых и аналогичных стационарных электрических установок. Часть 1. Общие требования и методы испытаний оригинал документа

Номинальный ток

5а. Основная изоляция

Изоляция токоведущих частей, предназначенная для основной защиты от поражения электрическим током

Источник: ГОСТ 16703-79: Приборы и комплексы световые. Термины и определения оригинал документа

2.2.5. Номинальный ток — ток при номинальном напряжении или нижнем пределе диапазона номинальных напряжений, указанный для машины изготовителем.

Примечание. Если номинальный ток машины не указан, то его определяют расчетным путем по номинальной потребляемой мощности и номинальному напряжению или измерением тока, когда машина работает при номинальном напряжении и нормальной нагрузке.

Источник: ГОСТ 12.2.013.0-91: Система стандартов безопасности труда. Машины ручные электрические. Общие требования безопасности и методы испытаний оригинал документа

3.2.6 номинальный ток (rated current): Ток, указанный на машине изготовителем. Номинальный ток, не указанный на машине, определяют измерением при работе машины при номинальном напряжении и нормальной нагрузке.

Источник: ГОСТ Р МЭК 60745-1-2005: Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования оригинал документа

3.30. номинальный ток: Ток, указанный изготовителем, при котором клапан может быть работоспособен.

Источник: ГОСТ Р 51842-2001: Клапаны автоматические отсечные для газовых горелок и аппаратов. Общие технические требования и методы испытаний оригинал документа

3.26 номинальный ток (rated current): Ток, установленный изготовителем соединителей, который указан в стандартах или технических условиях.

Источник: ГОСТ Р 51322.1-2011: Соединители электрические штепсельные бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний оригинал документа

Номинальный ток означает номинальный входной ток.

3.1.9 Замена

Источник: ГОСТ Р 52161. 2.29-2007: Безопасность бытовых и аналогичных электрических приборов. Часть 2.29. Частные требования для зарядных устройств батарей оригинал документа

3.12 номинальный ток: Ток, указанный разработчиком.

Источник: ГОСТ Р 51707-2001: Электрофильтры. Требования безопасности и методы испытаний оригинал документа

12. Номинальный ток

Ток, указанный изготовителем на корпусах вилки и розетки

Источник: СТ СЭВ 2186-80: Соединители электрические цилиндрические промышленные от 16 до 200 А, 660 V. Технические требования. Методы испытаний

2.9 номинальный ток: Ток, установленный изготовителем для шинопровода или его элементов.

Примечание — Под термином «ток» подразумевают его действующее значение, если не указано иное.

Источник: ГОСТ Р МЭК 60570-99: Шинопроводы для светильников оригинал документа

1.2.1.3 номинальный ток (rated current): Указанный изготовителем ток, потребляемый оборудованием.

Источник: ГОСТ Р МЭК 60950-1-2009: Оборудование информационных технологий. Требования безопасности. Часть 1. Общие требования оригинал документа

1.2.1.3 номинальный ток (rated current): Указанный изготовителем ток, потребляемый оборудованием.

Источник: ГОСТ Р МЭК 60950-1-2005: Оборудование информационных технологий. Требования безопасности. Часть 1. Общие требования оригинал документа

3.10 номинальный ток: Значение тока, установленное изготовителем для соединителя.

Источник: ГОСТ Р 51325.1-99: Соединители электрические бытового и аналогичного назначения. Часть 1. Общие требования и методы испытаний оригинал документа

3.18 номинальный ток: Ток, установленный для выключателя изготовителем.

Источник: ГОСТ Р 51324.1-99: Выключатели для бытовых и аналогичных стационарных электрических установок. Часть 1. Общие требования и методы испытаний оригинал документа

3.8 номинальный ток: По ГОСТ Р 50043.1.

Источник: ГОСТ Р 51701-2000: Соединительные устройства. Устройства для присоединения алюминиевых проводников к зажимам из любого материала и медных проводников к зажимам из алюминиевых сплавов. Общие требования и методы испытаний оригинал документа

3.33 номинальный ток (rated current): Ток, определенный для машины изготовителем. Если данный параметр для машины не установлен, то под номинальным током для целей настоящего стандарта понимают ток, измеренный при работе машины при нормальной нагрузке.

Источник: ГОСТ Р МЭК 60745-1-2009: Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования оригинал документа

3.2 номинальный ток: Ток, установленный изготовителем удлинителя.

Источник: ГОСТ Р 51539-99: Удлинители бытового и аналогичного назначения на кабельных катушках. Общие требования и методы испытаний оригинал документа

3.2.6 номинальный ток (rated current): Ток, указанный на машине изготовителем. Номинальный ток, не указанный на машине, определяют измерением при работе машины при номинальном напряжении и нормальной нагрузке.

Источник: ГОСТ IEC 60745-1-2011: Машины ручные электрические. Безопасность и методы испытаний. Часть 1. Общие требования

3.15 номинальный ток (rated current), I_H (I_N): Ток, пропускаемый реактором при номинальных мощности и напряжении.

3.16

Источник: ГОСТ Р 54801-2011: Трансформаторы тяговые и реакторы железнодорожного подвижного состава. Основные параметры и методы испытаний оригинал документа

3.102 номинальный ток (rated current): Ток, указанный изготовителем входных(ого) устройств(а), а при подключении более одного входного устройства — ток, указанный изготовителем и представляющий собой арифметическую сумму токов всех входных устройств, предназначенных работать одновременно.

Источник: ГОСТ Р 50827.5-2009: Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Часть 24. Специальные требования к коробкам и корпусам, предназначенным для установки защитных и аналогичных аппаратов с большой рассеиваемой мощностью оригинал документа

3. 12 номинальный ток: Ток, указанный разработчиком.

Источник: ГОСТ 31830-2012: Электрофильтры. Требования безопасности и методы испытаний оригинал документа

1.2.1.3 НОМИНАЛЬНЫЙ ТОК: Указываемый изготовителем ток, потребляемый оборудованием.

Источник: ГОСТ Р МЭК 60950-2002: Безопасность оборудования информационных технологий оригинал документа

3.1.6 номинальный ток (rated current): Ток, указанный изготовителем на приборе.

Примечание — Если ток для прибора не указан, то номинальный ток равен:

— для нагревательных приборов — току, рассчитанному по номинальной потребляемой мощности и номинальному напряжению;

— для электромеханических и комбинированных приборов — току, измеренному в период работы прибора в условиях нормальной работы при номинальном напряжении.

Источник: ГОСТ Р 52161.1-2004: Безопасность бытовых и аналогичных электрических приборов. Часть 1. Общие требования оригинал документа

3. 1.13 номинальный ток (nominal current) I_n: Ток измерительной аппаратуры при номинальных условиях.

Источник: ГОСТ Р МЭК 61557-1-2005: Сети электрические распределительные низковольтные напряжением до 1000 В переменного тока и 1500 В постоянного тока. Электробезопасность. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования оригинал документа

3.5.1.3 номинальный ток^* (I_ном): Значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора.

Источник: ГОСТ Р 52320-2005: Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии оригинал документа

3.2.3 номинальный ток: Максимальный входной или выходной ток ИБП, заявленный производителем.

Источник: ГОСТ Р МЭК 62040-1-1-2009: Источники бесперебойного питания (ИБП). Часть 1-1. Общие требования и требования безопасности для ИБП, используемых в зонах доступа оператора оригинал документа

3.1.10 номинальный ток: Максимальный входной или выходной ток ИБП, заявленный производителем.

Источник: ГОСТ Р МЭК 62040-1-2-2009: Источники бесперебойного питания (ИБП). Часть 1-2. Общие требования и требования безопасности для ИБП, используемых в зонах с ограниченным доступом оригинал документа

3.2.6 номинальный ток (rated current): Значение входного или выходного тока оборудования, указанное производителем.

Источник: ГОСТ Р 55061-2012: Совместимость технических средств электромагнитная. Статические системы переключения. Часть 2. Требования и методы испытаний оригинал документа

Смотри также родственные термины:

3.13 номинальный ток (для ВЭУ) [rated current (for wind turbines)]: Расчетно-допустимое значение электрического тока, соответствующее максимальной непрерывной электрической выходной мощности ВЭУ при условиях нормальной эксплуатации.

Определения термина из разных документов: номинальный ток (для ВЭУ)

Источник: ГОСТ Р 54418.21-2011: Возобновляемая энергетика. Ветроэнергетика. Установки ветроэнергетические. Часть 21. Измерение и оценка характеристик, связанных с качеством электрической энергии, ветроэнергетических установок, подключенных к электрической сети оригинал документа

4.2. Номинальный ток (цепи НКУ)

Номинальный ток цепи НКУ устанавливает изготовитель с учетом значений токов комплектующих элементов НКУ, их расположения и назначения. При проведении испытаний в соответствии с п. 8.2.1 действие тока не должно приводить к повышению температуры частей НКУ выше предельных значений, установленные в п. 7.3 (табл. 3).

Примечание. Так как значения токов определяются множеством факторов, стандартизировать их значения не представляется возможным.

Определения термина из разных документов: Номинальный ток (цепи НКУ)

Источник: ГОСТ 28668-90 Э: Низковольтные комплектные устройства распределения и управления. Часть 1. Требования к устройствам, испытанным полностью или частично оригинал документа

57 номинальный ток I_ном: Ток, для которого предназначена или определена система электроснабжения (электрическая сеть)

de. Nominellen Strom

en. Rated current

fr. Courant nominal

Определения термина из разных документов: номинальный ток I_ном

Источник: ГОСТ Р 54130-2010: Качество электрической энергии. Термины и определения оригинал документа

3.57 номинальный ток I_ном, А: Ток, который главная цепь разъединителя способна длительно пропускать в нормированных условиях эксплуатации.

Определения термина из разных документов: номинальный ток I_ном, А

Источник: ГОСТ Р 52726-2007: Разъединители и заземлители переменного тока на напряжение свыше 1 кВ и приводы к ним. Общие технические условия оригинал документа

3.6.1 номинальный ток аппарата: По ГОСТ 50030.1.

Определения термина из разных документов: номинальный ток аппарата

Источник: ГОСТ Р 51732-2001: Устройства вводно-распределительные для жилых и общественных зданий. Общие технические условия оригинал документа

3.5 номинальный ток аппарата: По ГОСТ 50030.1.

Определения термина из разных документов: номинальный ток аппарата

Источник: ГОСТ Р 51778-2001: Щитки распределительные для производственных и общественных зданий. Общие технические условия оригинал документа

3.16 номинальный ток аппарата: По ГОСТ Р 50030.1.

Определения термина из разных документов: номинальный ток аппарата

Источник: ГОСТ Р 51628-2000: Щитки распределительные для жилых зданий. Общие технические условия оригинал документа

3.2 номинальный ток безопасности приборов: Минимальное значение первичного тока трансформатора, при котором полная погрешность составляет не менее 10 % при номинальной вторичной нагрузке.

Определения термина из разных документов: номинальный ток безопасности приборов

Источник: ГОСТ 7746-2001: Трансформаторы тока. Общие технические условия оригинал документа

1.3.1. Номинальный ток включения — наибольшее допустимое мгновенное значение тока при включении данной электроустановки при заданных условиях.

Определения термина из разных документов: Номинальный ток включения

Источник: СТ СЭВ 2726-80: Электроустановки и электрооборудование. Термины и определения. Основы выбора по условиям электродинамической стойкости при коротких замыканиях

3.6.3 номинальный ток ВРУ: Номинальный рабочий ток вводного аппарата, определяемый по условиям допустимого превышения температуры в соответствии с приложением В.

Определения термина из разных документов: номинальный ток ВРУ

Источник: ГОСТ Р 51732-2001: Устройства вводно-распределительные для жилых и общественных зданий. Общие технические условия оригинал документа

18. Номинальный ток высокочастотного вакуумного выключателя (переключателя)

Номинальный ток

Максимальный ток, пропускаемый в течение установленной наработки через замкнутые контакты электрической цепи высокочастотного вакуумного выключателя (переключателя) в условиях, указанных в нормативно-технической документации

Определения термина из разных документов: Номинальный ток высокочастотного вакуумного выключателя (переключателя)

Источник: ГОСТ 25903-83: Выключатели и переключатели вакуумные высокочастотные. Термины и определения оригинал документа

1.2.13.17 номинальный ток защиты (protective current rating): Номинальный ток срабатывания устройства защиты от перегрузки по току, заранее известный или определяемый по месту применения для обеспечения защиты цепи.

Примечание — Значение номинального тока защиты определяют по 2.6.3.3.

Определения термина из разных документов: номинальный ток защиты

Источник: ГОСТ Р МЭК 60950-1-2009: Оборудование информационных технологий. Требования безопасности. Часть 1. Общие требования оригинал документа

52б. Номинальный ток конденсатора

D. Nennstrom eines Kondensators

E. Rated current of a capacitor

F. Courant nominal

Максимальный ток конденсатора, при прохождении которого конденсатор может работать в течение минимальной наработки в условиях, указанных в нормативно-технической документации

Определения термина из разных документов: Номинальный ток конденсатора

Источник: ГОСТ 21415-75: Конденсаторы. Термины и определения оригинал документа

1.3.20 номинальный ток конденсатора I_N (rated current of a capacitor): Действующее значение переменного тока при номинальном значении напряжения и частоты.

Определения термина из разных документов: номинальный ток конденсатора I_N

Источник: ГОСТ Р МЭК 60252-2-2008: Конденсаторы для двигателей переменного тока. Часть 2. Пусковые конденсаторы оригинал документа

1. Номинальный ток контактора

Ток, который определяется условиями нагрева главной цепи при отсутствии включения и отключения контактов. Контактор способен выдержать этот ток при замкнутых главных контактах в течение 8 ч, причем превышение температуры различных его частей не должно быть больше допустимой величины

Определения термина из разных документов: Номинальный ток контактора

Источник: ГОСТ 11206-77: Контакторы электромагнитные низковольтные. Общие технические условия оригинал документа

4.7. Номинальный ток короткого замыкания, вызывающий плавление предохранителя (в цепи НКУ)

Номинальным током короткого замыкания, вызывающим плавление предохранителя, является номинальный условный ток короткого замыкания цепи НКУ, в которой в качестве токоограничивающего аппарата установлен плавкий предохранитель.

Определения термина из разных документов: Номинальный ток короткого замыкания, вызывающий плавление предохранителя (в цепи НКУ)

Источник: ГОСТ 28668-90 Э: Низковольтные комплектные устройства распределения и управления. Часть 1. Требования к устройствам, испытанным полностью или частично оригинал документа

3.6.4 номинальный ток многопанельного ВРУ: Номинальный ток вводной панели.

Примечание — Если на вводе многопанельного ВРУ предусматривается два вводных аппарата на один и тот же номинальный ток для обеспечения возможности перевода всей присоединенной к ним нагрузки на один из них, то номинальный ток ВРУ соответствует номинальному рабочему току одного аппарата.

Определения термина из разных документов: номинальный ток многопанельного ВРУ

Источник: ГОСТ Р 51732-2001: Устройства вводно-распределительные для жилых и общественных зданий. Общие технические условия оригинал документа

Номинальный ток нагрузки — указанное изготовителем значение тока, которое УЗО-Д может пропускать в продолжительном режиме работы.

Определения термина из разных документов: Номинальный ток нагрузки

Источник: НПБ 243-97*: Устройства защитного отключения. Требования пожарной безопасности. Методы испытаний

3.14 номинальный ток нагрузки I_L (rated load current I_L): Максимальный длительный номинальный переменный ток (действующее значение) или постоянный ток, который может подаваться к нагрузке, защищаемой УЗИП.

Определения термина из разных документов: номинальный ток нагрузки I_L

Источник: ГОСТ Р 51992-2011: Устройства защиты от импульсных перенапряжений низковольтные. Часть 1. Устройства защиты от импульсных перенапряжений в низковольтных силовых распределительных системах. Технические требования и методы испытаний оригинал документа

9.2.9. Номинальный ток обмотки

Ток, определяемый по номинальной мощности обмотки, ее номинальному напряжению и множителю, учитывающему число фаз

Определения термина из разных документов: Номинальный ток обмотки

Источник: ГОСТ 16110-82: Трансформаторы силовые. Термины и определения оригинал документа

9.2.10. Номинальный ток ответвления обмотки

Ток, определяемый по номинальным мощности и напряжению ответвления обмотки и множителю, учитывающему число фаз, или по указанию нормативного документа

Определения термина из разных документов: Номинальный ток ответвления обмотки

Источник: ГОСТ 16110-82: Трансформаторы силовые. Термины и определения оригинал документа

3.30 номинальный ток питания ( I₁): Среднеквадратичное значение первичного тока, на которое рассчитан источник питания при номинальном сварочном режиме.

Определения термина из разных документов: номинальный ток питания ( I₁)

Источник: ГОСТ Р МЭК 60974-1-2004: Источники питания для дуговой сварки. Требования безопасности оригинал документа

2.3.15 номинальный ток плавкой вставки I_n (rated current of a fuse-link I_n): Значение тока, который плавкая вставка может длительно проводить в установленных условиях без повреждений.

Определения термина из разных документов: номинальный ток плавкой вставки I_n

Источник: ГОСТ Р МЭК 60269-1-2010: Предохранители низковольтные плавкие. Часть 1. Общие требования оригинал документа

3.33 номинальный ток предохранителя ( I_n): Номинальный ток срабатывания предохранителя, указанный изготовителем.

Определения термина из разных документов: номинальный ток предохранителя ( I_n)

Источник: ГОСТ Р 51330.10-99: Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i оригинал документа

3. 10 номинальный ток предохранителя I _n [(fuse rating (I_n)]: Номинальный ток срабатывания предохранителя в соответствии с МЭК 60127, ANSI/UL 248-1 или указанный изготовителем.

Определения термина из разных документов: номинальный ток предохранителя I _n

Источник: ГОСТ Р 52350.11-2005: Электрооборудование для взрывоопасных газовых сред. Часть 11. Искробезопасная электрическая цепь «I» оригинал документа

4.2.2 номинальный ток распределительного щита: Ток, установленный изготовителем в качестве номинального тока входной цепи или цепей. Если входных цепей более одной, то номинальный ток распределительного щита — это арифметическая сумма номинальных токов входных цепей, предназначенных для одновременного функционирования. При проведении испытаний в соответствии с 8.2.1 прохождение тока не должно приводить к превышению температуры частей НКУ выше предельных значений, установленных в 7.3.

Определения термина из разных документов: номинальный ток распределительного щита

Источник: ГОСТ Р 51321. 3-2009: Устройства комплектные низковольтные распределения и управления. Часть 3. Дополнительные требования к устройствам распределения и управления, предназначенным для эксплуатации в местах, доступных неквалифицированному персоналу, и методы испытаний оригинал документа

3.6.5 номинальный ток распределительной панели: Наибольшее значение тока, определяемое по условиям допустимого превышения температуры (в соответствии с приложением В) для заданной схемы распределения.

Определения термина из разных документов: номинальный ток распределительной панели

Источник: ГОСТ Р 51732-2001: Устройства вводно-распределительные для жилых и общественных зданий. Общие технические условия оригинал документа

1.3.2. Номинальный ток термической стойкости — действующее (эффективное) значение тока, термическое действие которого должна выдерживать данная электроустановка в течение заданного времени без повреждений, нарушающих ее работоспособность.

Определения термина из разных документов: Номинальный ток термической стойкости

Источник: СТ СЭВ 2726-80: Электроустановки и электрооборудование. Термины и определения. Основы выбора по условиям электродинамической стойкости при коротких замыканиях

40. Номинальный ток управления магнитного усилителя

Rated control current of transductor

Ток управления магнитного усилителя, необходимый для создания номинального перепада выходной величины, установленного для данного вида магнитных усилителей, при номинальных значениях напряжения и частоты напряжения питания, напряжения нагрузки магнитного усилителя

Определения термина из разных документов: Номинальный ток управления магнитного усилителя

Источник: ГОСТ 17561-84: Усилители магнитные. Термины и определения оригинал документа

3.31 номинальный ток холостого хода первичной цепи (I₀): Первичный ток источника питания при номинальном напряжении холостого хода.

Определения термина из разных документов: номинальный ток холостого хода первичной цепи

Источник: ГОСТ Р МЭК 60974-1-2004: Источники питания для дуговой сварки. Требования безопасности оригинал документа

1.5.16 номинальный ток через токоведущие проводники (проходного конденсатора) (rated current of the conductors (lead-through capacitor): Максимально допустимый ток, протекающий через токоведущие проводники конденсатора при номинальной температуре в условиях продолжительного режима работы.

Определения термина из разных документов: номинальный ток через токоведущие проводники (проходного конденсатора)

Источник: ГОСТ Р МЭК 60384-14-2004: Конденсаторы постоянной емкости для электронной аппаратуры. Часть 14. Групповые технические условия на конденсаторы постоянной емкости для подавления электромагнитных помех и соединения с питающими магистралями оригинал документа

3.3. Номинальный ток шкафа КРУ

Ток, на который рассчитана длительная работа токоведущих элементов и электрооборудования главной цепи шкафа КРУ.

Номинальный ток сборных шин шкафа КРУ может отличаться от номинального тока главной цепи шкафа

Определения термина из разных документов: Номинальный ток шкафа КРУ

Источник: ГОСТ 14693-90: Устройства комплектные распределительные негерметизированные в металлической оболочке на напряжение до 10 кВ. Общие технические условия оригинал документа

3.8 номинальный ток щитка: Номинальный рабочий ток вводного аппарата, встроенного в щиток, установленный по условиям допустимого нагрева (см. приложение Б).

Определения термина из разных документов: номинальный ток щитка

Источник: ГОСТ Р 51778-2001: Щитки распределительные для производственных и общественных зданий. Общие технические условия оригинал документа

Словарь-справочник терминов нормативно-технической документации.
academic.ru.
2015.

Напряжение, ток, сопротивление и закон Ома

• Дом
• Учебники
• Напряжение, ток, сопротивление и закон Ома

≡ Страниц

Авторы:
CTaylor

Избранное

Любимый

129

Основы электричества

Приступая к изучению мира электричества и электроники, очень важно начать с понимания основ напряжения, силы тока и сопротивления. Это три основных строительных блока, необходимых для управления электричеством и его использования. Поначалу эти концепции может быть трудно понять, потому что мы не можем их «видеть». Нельзя невооруженным глазом увидеть энергию, текущую по проводу, или напряжение батареи, лежащей на столе. Даже молния в небе, хотя и видимая, на самом деле является не обменом энергией, происходящим от облаков к земле, а реакцией воздуха на проходящую через него энергию. Чтобы обнаружить эту передачу энергии, мы должны использовать инструменты измерения, такие как мультиметры, анализаторы спектра и осциллографы, чтобы визуализировать то, что происходит с зарядом в системе. Не бойтесь, однако, этот учебник даст вам общее представление о напряжении, токе и сопротивлении и о том, как они связаны друг с другом.

Георг Ом

Описано в этом руководстве

• Как электрический заряд связан с напряжением, током и сопротивлением.
• Что такое напряжение, ток и сопротивление.
• Что такое закон Ома и как с его помощью понять электричество.
• Простой эксперимент для демонстрации этих концепций.

Рекомендуемая литература

• Что такое электричество
• Что такое цепь?

Электрический заряд

Электричество — это движение электронов. Электроны создают заряд, который мы можем использовать для совершения работы. Ваша лампочка, ваша стереосистема, ваш телефон и т. д. используют движение электронов для выполнения работы. Все они работают, используя один и тот же основной источник энергии: движение электронов.

Три основных принципа этого урока можно объяснить, используя электроны или, точнее, создаваемый ими заряд:

• Напряжение — это разница заряда между двумя точками.
• Ток — это скорость, с которой течет заряд.
• Сопротивление — это способность материала сопротивляться потоку заряда (току).

Итак, когда мы говорим об этих значениях, мы на самом деле описываем движение заряда и, таким образом, поведение электронов. Цепь представляет собой замкнутый контур, который позволяет заряду перемещаться из одного места в другое. Компоненты в цепи позволяют нам контролировать этот заряд и использовать его для выполнения работы.

Георг Ом был баварским ученым, изучавшим электричество. Ом начинается с описания единицы сопротивления, которая определяется током и напряжением. Итак, давайте начнем с напряжения и пойдем оттуда.

Напряжение

Мы определяем напряжение как количество потенциальной энергии между двумя точками цепи. Одна точка имеет больший заряд, чем другая. Эта разница заряда между двумя точками называется напряжением. Он измеряется в вольтах, что технически представляет собой разность потенциалов между двумя точками, которые передают один джоуль энергии на кулон проходящего через них заряда (не паникуйте, если это не имеет смысла, все будет объяснено). Единица «вольт» названа в честь итальянского физика Алессандро Вольта, который изобрел то, что считается первой химической батареей. Напряжение обозначается в уравнениях и схемах буквой «V».

При описании напряжения, тока и сопротивления часто используется аналогия с резервуаром для воды. В этой аналогии заряд представлен количеством воды , напряжение представлен давлением воды , а ток представлен потоком воды . Итак, для этой аналогии запомните:

• Вода = Зарядка
• Давление = Напряжение
• Расход = Текущий

Рассмотрим резервуар для воды на определенной высоте над землей. На дне этого бака есть шланг.

Давление на конце шланга может представлять собой напряжение. Вода в баке представляет собой заряд. Чем больше воды в баке, тем выше заряд, тем большее давление измеряется на конце шланга.

Мы можем думать об этом резервуаре как о батарее, месте, где мы храним определенное количество энергии, а затем высвобождаем ее. 18 электронов (1 кулон) в секунду, проходящих через точку цепи. Усилители представлены в уравнениях буквой «I».

Допустим, у нас есть два бака, к каждому из которых подходит шланг снизу. В каждом баке одинаковое количество воды, но шланг одного бака уже, чем шланг другого.

Мы измеряем одинаковое давление на конце любого шланга, но когда вода начинает течь, расход воды в баке с более узким шлангом будет меньше, чем расход воды в баке с более широким шлангом. В электрических терминах ток через более узкий шланг меньше, чем ток через более широкий шланг. Если мы хотим, чтобы поток через оба шланга был одинаковым, мы должны увеличить количество воды (зарядку) в баке с более узким шлангом.

Это увеличивает давление (напряжение) на конце более узкого шланга, проталкивая больше воды через резервуар. Это аналогично увеличению напряжения, которое вызывает увеличение тока.

Теперь мы начинаем видеть взаимосвязь между напряжением и током. Но здесь следует учитывать третий фактор: ширину шланга. В этой аналогии ширина шланга является сопротивлением. Это означает, что нам нужно добавить еще один член в нашу модель:

• Вода = заряд (измеряется в кулонах)
• Давление = Напряжение (измеряется в вольтах)
• Поток = ток (измеряется в амперах или для краткости «амперы»)
• Ширина шланга = сопротивление

Сопротивление

Рассмотрим еще раз наши два резервуара для воды, один с узкой трубой, а другой с широкой трубой.

Само собой разумеется, что мы не можем пропустить через узкую трубу такой же объем, как через более широкую при том же давлении. Это сопротивление. Узкая труба «сопротивляется» потоку воды через нее, хотя вода находится под тем же давлением, что и резервуар с более широкой трубой. 918 электронов. Это значение обычно обозначается на схемах греческой буквой «Ω», которая называется омега и произносится как «ом».

Закон Ома

Объединив элементы напряжения, тока и сопротивления, Ом вывел формулу:

Где

• В = напряжение в вольтах
• I = ток в амперах
• R = сопротивление в омах

Это называется законом Ома. Допустим, например, что у нас есть цепь с потенциалом 1 вольт, током 1 ампер и сопротивлением 1 Ом. Используя закон Ома, мы можем сказать:

Допустим, это наш бак с широким шлангом. Количество воды в баке определяется как 1 вольт, а «узость» (сопротивление течению) шланга определяется как 1 Ом. Используя закон Ома, это дает нам поток (ток) в 1 ампер.

Используя эту аналогию, давайте теперь посмотрим на бак с узким шлангом. Поскольку шланг уже, его сопротивление потоку выше. Определим это сопротивление как 2 Ом. Количество воды в резервуаре такое же, как и в другом резервуаре, поэтому, используя закон Ома, наше уравнение для резервуара с узким шлангом равно 9.0011

Но какой ток? Поскольку сопротивление больше, а напряжение такое же, это дает нам значение тока 0,5 ампер:

Итак, в баке с большим сопротивлением ток меньше. Теперь мы можем видеть, что если мы знаем два значения закона Ома, мы можем найти третье. Продемонстрируем это на эксперименте.

Эксперимент по закону Ома

В этом эксперименте мы хотим использовать 9-вольтовую батарею для питания светодиода. Светодиоды хрупкие, и через них может протекать только определенное количество тока, прежде чем они сгорят. В документации на светодиод всегда будет «номинальный ток». Это максимальное количество тока, которое может протекать через конкретный светодиод, прежде чем он перегорит.

Необходимые материалы

Для выполнения экспериментов, перечисленных в конце руководства, вам понадобятся:

• Мультиметр
• А 9-вольтовая батарея
• Резистор 560 Ом (или следующее ближайшее значение)
• Светодиод

ПРИМЕЧАНИЕ. Светодиоды известны как «неомические» устройства. Это означает, что уравнение для тока, протекающего через сам светодиод, не так просто, как V=IR. Светодиод вносит в цепь то, что называется «падением напряжения», тем самым изменяя величину тока, протекающего через нее. Однако в этом эксперименте мы просто пытаемся защитить светодиод от перегрузки по току, поэтому мы пренебрежем токовыми характеристиками светодиода и выберем значение резистора, используя закон Ома, чтобы быть уверенным, что ток через светодиод безопасно ниже 20 мА.

В этом примере у нас есть 9-вольтовая батарея и красный светодиод с номинальным током 20 миллиампер или 0,020 ампер. Чтобы быть в безопасности, мы бы предпочли не управлять светодиодом с его максимальным током, а скорее рекомендуемым током, который указан в его спецификации как 18 мА или 0,018 ампер. Если мы просто подключим светодиод непосредственно к батарее, значения для закона Ома будут выглядеть так:

, следовательно:

и, поскольку у нас пока нет сопротивления:

Деление на ноль дает нам бесконечный ток! Ну, на практике не бесконечный, а столько тока, сколько может выдать батарея. Поскольку мы НЕ хотим, чтобы через наш светодиод протекал такой большой ток, нам понадобится резистор. Наша схема должна выглядеть так:

Точно так же мы можем использовать закон Ома, чтобы определить сопротивление резистора, которое даст нам желаемое значение тока:

следовательно:

подставив наши значения:

вычислив сопротивление:

Итак, нам нужен сопротивление резистора около 500 Ом, чтобы ток через светодиод оставался ниже максимального номинального тока.

500 Ом не является обычным значением для стандартных резисторов, поэтому в этом устройстве вместо него используется резистор на 560 Ом. Вот как выглядит наше устройство в собранном виде.

Успех! Мы выбрали сопротивление резистора, достаточно высокое, чтобы ток через светодиод оставался ниже его максимального номинала, но достаточно низкое, чтобы тока было достаточно, чтобы светодиод оставался красивым и ярким.

Этот пример со светодиодом и токоограничивающим резистором часто встречается в любительской электронике. Вам часто придется использовать закон Ома, чтобы изменить величину тока, протекающего через цепь. Другой пример этой реализации можно увидеть в светодиодных платах LilyPad.

При такой настройке вместо выбора резистора для светодиода резистор уже встроен в светодиод, поэтому ограничение тока выполняется без добавления резистора вручную.

Ограничение тока до или после светодиода?

Чтобы немного усложнить ситуацию, вы можете разместить токоограничивающий резистор с любой стороны светодиода, и он будет работать точно так же!

Многие люди, впервые изучающие электронику, сомневаются в том, что токоограничивающий резистор может располагаться с любой стороны светодиода, и схема будет работать как обычно.

Представьте себе реку в непрерывной петле, бесконечную, круговую, текущую реку. Если бы мы поместили в нем плотину, вся река перестала бы течь, а не только один берег. Теперь представьте, что мы помещаем в реку водяное колесо, которое замедляет течение реки. Неважно, в каком месте круга находится водяное колесо, оно все равно замедлит поток на 9-м уровне.0021 вся река .

Это упрощение, так как токоограничивающий резистор не может быть размещен где-либо в цепи ; его можно разместить на с любой стороны светодиода для выполнения своей функции.

Чтобы получить более научный ответ, обратимся к закону Кирхгофа о напряжении. Именно из-за этого закона токоограничивающий резистор может располагаться с любой стороны светодиода и при этом иметь тот же эффект. Для получения дополнительной информации и решения некоторых практических задач по использованию KVL посетите этот веб-сайт.

Ресурсы и дальнейшие действия

Теперь вы должны понимать, что такое напряжение, ток, сопротивление и как они связаны между собой. Поздравляем! Большинство уравнений и законов для анализа цепей можно вывести непосредственно из закона Ома. Зная этот простой закон, вы понимаете концепцию, лежащую в основе анализа любой электрической цепи!

Хотите узнать больше об основных темах?

См. наш Основные технические сведения для полного списка краеугольных тем, связанных с электротехникой.

Отвези меня туда!

Эти концепции — лишь верхушка айсберга. Если вы хотите продолжить изучение более сложных приложений закона Ома и проектирования электрических цепей, обязательно ознакомьтесь со следующими учебными пособиями.

• Серия против параллельных цепей
• Электроэнергия
• Аналоговые и цифровые схемы
• Резисторы
• светодиодов
• Как пользоваться мультиметром

Что означают вольты, амперы, омы и ватты?

Стандартные единицы измерения устанавливаются официальной организацией, которая занимается стандартизацией международных весов и измерений, обеспечивая использование во всем мире одних и тех же стандартов веса и измерения. Французская организация называется Bureau International des Poids et Mesures, или BIPM, что переводится на английский язык как Международное бюро мер и весов. Определения на этой странице взяты из официальных определений, которые можно найти в Международной системе единиц BIPM или SI. Ссылки и ссылки включены для каждого определенного термина, который относится к информации, предоставленной BIPM.

Пожалуйста, свяжитесь с администратором веб-сайта, если вы считаете, что информация, которую вы видите на этой странице, неверна, чтобы мы своевременно решили любые проблемы. Спасибо.

Что такое вольт?

Вольт — это единица электрического потенциала, также известная как электродвижущая сила, которая представляет собой «разность потенциалов между двумя точками проводника, по которому течет постоянный ток в 1 ампер, когда мощность, рассеиваемая между этими точками, равна 1 ватт». ^[1] Другими словами, потенциал в один вольт появляется на сопротивлении в один ом, когда через это сопротивление протекает ток в один ампер. Вольты можно выразить в основных единицах СИ следующим образом: 1 В = 1 кг умножить на м ² раз с ^-3 раз А ^-1 (килограмм метр в квадрате в секунду в кубе на ампер), или…

Что такое напряжение?

«Напряжение» (В) представляет собой потенциал движения энергии и аналогичен давлению воды. Характеристики напряжения подобны характеристикам воды, протекающей по трубам. Это известно как «аналогия с потоком воды», которая иногда используется для объяснения электрических цепей путем сравнения их с замкнутой системой труб, заполненных водой, или «водяным контуром», который находится под давлением насоса. Обратитесь к изображению ниже, чтобы наглядно представить, как работает напряжение и электрический ток…

Ток (I) представляет собой скорость потока и измеряется в амперах (А). Ом (R) является мерой сопротивления и аналогичен размеру водопроводной трубы. Ток пропорционален диаметру трубы или количеству воды, протекающей при этом давлении.

Напряжение – это выражение доступной энергии на единицу заряда, которая приводит в движение электрический ток по замкнутой цепи в электрической цепи постоянного тока (DC). Увеличение сопротивления, сравнимое с уменьшением диаметра трубы в водяном контуре, пропорционально уменьшит ток или расход воды в водяном контуре, который проходит через контур под действием напряжения, сравнимого с гидравлическим давлением в водяном контуре. .

Связь между напряжением и током определяется (в омических устройствах, таких как резисторы) законом Ома. Закон Ома аналогичен уравнению Хагена – Пуазейля, поскольку обе они представляют собой линейные модели, связывающие поток и потенциал в соответствующих системах. Электрический ток (I) представляет собой скорость потока и измеряется в амперах (А). Ом (R) является мерой сопротивления и сопоставим с размером водопроводной трубы.

Что такое усилитель?

«Ампер», сокращение от ампер, представляет собой единицу электрического тока, которую СИ определяет с точки зрения других основных единиц измерения электромагнитной силы между электрическими проводниками, по которым протекает электрический ток. Ампер — это такой постоянный ток, который, если его поддерживать в двух прямых параллельных проводниках бесконечной длины, с ничтожно малым круглым поперечным сечением, расположенных на расстоянии одного метра друг от друга в вакууме, будет создавать между этими проводниками силу, равную 2·10 ⁻⁷ ньютонов на метр длины. ^[2]

Что такое сила тока?

«Ампера» — это сила электрического тока, выраженная в амперах.

Что такое ом?

«Ом» — единица измерения электрической цепи, определяемая как электрическое сопротивление между двумя точками проводника, когда постоянная разность потенциалов в один вольт, приложенная к этим точкам, создает в проводнике ток силой один ампер, проводник, не являющийся местом действия какой-либо электродвижущей силы. ^[3]  Ом выражается как…

Что такое ватт?

Ватт — это мера мощности. Один ватт (Вт) — это скорость, с которой совершается работа, когда ток в один ампер (А) протекает через разность электрических потенциалов в один вольт (В). Ватт можно выразить как…

Как все эти термины относятся к солнечной энергии?

Важно знать термины и формулы на этой странице, потому что они полезны при расчете количества энергии и размера системы солнечной энергии, независимо от того, является ли она автономной системой или системой, подключенной к сети.

Существует также формула силы. В этой формуле P — это мощность, измеренная в ваттах, I — это ток, измеренный в амперах, а V — это разность потенциалов (или падение напряжения) на компоненте, измеренная в вольтах. это также отображается как W = V * A или ватты равны вольтам, умноженным на амперы.

Давайте изменим порядок этой формулы для примера:

• W = V * A
• В = Вт/А
• А = Вт/В

Этот пример покажет, почему более высокое напряжение постоянного тока лучше всего подходит для больших солнечных систем.

Допустим, у вас есть 1000 Вт нагрузки. Это равно:

• 83,3 ампера при 12 вольтах
• 41,6 А при 24 В
• 20,8 А при 48 В
• 8,3 А при 120 В
• 4,1 А при 240 В

Знание величины тока, протекающего через нагрузку, очень важно при выборе правильного провода. Мы принимаем во внимание расстояние, чтобы рассчитать потери напряжения. В идеале мы не хотим, чтобы потеря напряжения превышала 3%. Другая половина этого расчета — текущий. Вам нужен провод большего размера, чтобы передавать больший ток. Если у вас есть выбор, лучше выбрать более высокое напряжение.

Эти формулы также полезны при расчете мощности переменного тока (переменного тока) для определения размера инвертора, который преобразует электричество постоянного тока от солнечной батареи в переменный ток, который затем можно использовать для питания освещения и бытовой техники в домах и на предприятиях. Приборы включают лицевую панель, которая содержит все его электрические данные. Предположим, у вас есть микроволновая печь. Производитель указывает требования к усилителю в электрических характеристиках лицевой панели, которая обычно крепится к задней части духовки. Допустим, номинал на лицевой панели 8,3 ампера. Чтобы рассчитать мощность, умножьте 8,3 ампера на напряжение в доме 120 вольт.
