ᐅ Схема предохранителей и реле Isuzu N-Series
Блок реле и предохранители расположен в нижней части панели приборов в центре и слева позади кабины. Крышку необходимо снять для проведения осмотра и замены. Кроме того, должна быть открыта крышка блока реле, расположенного слева позади кабины.
Крышка блока реле, расположенного слева позади кабины, снимается при нажатии на фиксаторы, расположенные на крышке, и одновременном сдвиге ее вверх.
ВНИМАНИЕ
- При замене следует устанавливать предохранители того же номинала. Использование предохранителей другого номинала недопустимо.
- Использование не рекомендованных предохранителей может привести к возгоранию или повреждению оборудования.
- Если сразу после замены новый предохранитель перегорает, следует обратиться к ближайшему официальному дилеру Isuzu.
Замена плавких вставок
Если фары или другое электрооборудование автомобиля не функционирует, но плавкие предохранители целы, следует проверить состояние плавной вставки.
ВНИМАНИЕ
- При замене рекомендуется использовать оригинальные плавкие вставки Isuzu.
- Не допускается использование «жучков». Это может привести к возникновению более серьезных неисправностей или к пожару.
- Если сразу после замены новый предохранитель перегорает, следует обратиться к ближайшему официальному дилеру Isuzu.
ВАЖНО
В случае наличия перегрузки в сети питания от аккумуляторной батареи плавкая вставка перегорает не допуская возгорания соединительных проводов.
Блок предохранителей и реле в кабине
Автомобили с двигателями: 4HG1 (тип 1), 4JJ1, 4HK1
| № | Функция/компонент | А |
| 1 | Механизм отбора мощности (АКБ) | 20 |
| 2 | Стеклоподъемник задней правой двери | 20 |
| 3 | Освещение салона, аудиосистема | 15 |
| 4 | Замки дверей | 15 |
| 5 | Противотуманные фары | 10 |
| 6 | Электрические стеклоподъемники | 20 |
| 7 | Антиблокировочная система тормозов (ABS) | 10 |
| 8 | Стеклоочиститель | 15 |
| 9 | Ближний свет (левая фара) | 10 |
| 10 | Система управления двигателем (АКБ) | 10 |
| 11 | Ближний свет (правая фара) | 10 |
| 12 | Стоп-сигналы | 10 |
| 13 | Зажигание (IGN2) | 15 |
| 14 | Дальний свет (левая фара) | 10 |
| 15 | Дальний свет (правая фара) | 10 |
| 16 | Механизм отбора мощности (KEY ST) | 10 |
| 17 | Стартер | 10 |
| 18 | Зажигание (IGN1) | 15 |
| 19 | Надувные подушки безопасности | 10 |
| 20 | Блок управления двигателем (ЕСМ) | 10 |
| 21 | Приборы | 10 |
| 22 | Фонари (АКБ) | 10 |
| 23 | Аудиосистема (АСС) | 15 |
| 24 | Привод наружных зеркал | 15 |
| 25 | Звуковой сигнал | 15 |
| 26 | Указатели поворота, аварийная сигнализация | 15 |
| 27 | Габаритные фонари | 10 |
| 28 | Подсветка | 10 |
| 29 | Боковые фонари подсветки поворота, задний противотуманный фонарь | 10 |
| 30 | Электродвигатель вентилятора отопителя | 20 |
| 31 | Запасной | — |
| 32 | Запасной | — |
| 33 | Запасной | — |
| Реле | ||
| 1 | Стоп-сигналы | |
| 2 | Электродвигатель вентилятора отопителя | |
| 3 | Замок зажигания (KEY ON) | |
| 4 | 4JJ1, 4HK1: Замки дверей (запирание) 4HG1: Резервное место | |
| 5 | 4JJ1, 4HK1: Задний противотуманный фонарь 4HG1: Резервное место | |
| 6 | Основной режим стеклоочистителя | |
| 7 | Звуковой сигнал | |
| 8 | Режимы стеклоочистителя (HIGH/LOW) | |
| 9 | Противотуманные фары | |
| 10 | Механизм отбора мощности (MAIN) | |
| 11 | 4JJ1, 4HK1: Замки дверей (открывание) 4HG1: Резервное место | |
| 12 | Стеклоподъемники | |
| 13 | Фары (ближний свет) | |
| 14 | 4JJ1, 4HK11), 4HG1: Полный привод 4HK12): Управление моторным тормозом (модели с ABS) | |
| 15 | Фары (дальний свет) | |
| 16 | Габаритные фонари | |
| 17 | 4JJ1, 4HK11): Электромагнитный клапан механизма отбора мощности (модели с механической коробкой передач) 4HK12): Резервное место 4HG1: Отключение моторного тормоза | |
| 18 | 4JJ1, 4HK11): Отключение механизма отбора мощности 4HK12): Резервное место 4HG1: Моторный тормоз | |
| 19 | 4JJ1, 4HK11): Зарядка (при работающем двигателе) 4JJ1, 4HK11), 4HG1: Раздаточная коробка (зажигание 1) 4HK12): Электромагнитный клапан механизма отбора мощности (модели с механической коробкой передач) | |
| 20 | 4JJ1, 4HK11): Стеклоподъемники (задние) 4HK12): Отключение механизма отбора мощности 4HG1: Зарядка (при работающем двигателе) | |
| 21 | 4HG1: Электромагнитный клапан механизма отбора мощности (модели с механической коробкой передач) | |
| 22 | 4HG1: Отключение механизма отбора мощности | |
1) Автомобили с двигателем 4JJ1/4HK1 (модели с гидравлической тормозной системой)
2) Автомобили с двигателем 4HK1 (модели с пневматической тормозной системой)
Автомобили с двигателями: 4JB1-TC (тип 1)
| № | Функция/компонент | А |
| 1 | Стеклоподъемник задней правой двери | 25 |
| 2 | Противотуманные фары | 15 |
| 3 | Освещение салона, аудиосистема | 10 |
| 4 | Замки дверей | 15 |
| 5 | Моторный тормоз | 10 |
| 6 | Стеклоподъемники | 25 |
| 7 | Фонари заднего ход | 10 |
| 8 | Стеклоочиститель | 25 |
| 9 | Ближний свет (левая фара) | 10 |
| 10 | Лампы (АКБ) | 10 |
| 11 | Ближний свет (правая фара) | 10 |
| 12 | Стоп-сигналы | 10 |
| 13 | Стартер | 10 |
| 14 | Дальний свет (левая фара) | 10 |
| 15 | Дальний свет (правая фара) | 10 |
| 16 | Вентилятор отопителя (IG) | 10 |
| 17 | Зажигание (IGN2) | 10 |
| 18 | Зажигание (IGN1) | 10 |
| 19 | Резервное место | — |
| 20 | Блок управления двигателем (ЕСМ) | 10 |
| 21 | Приборы | 10 |
| 22 | Система управления двигателем (АКБ) | 10 |
| 23 | Привод зеркал | 10 |
| 24 | Дополнительное оборудование, аудиосистем | 15 |
| 25 | Звуковой сигнал | 15 |
| 26 | Указатели поворота, аварийная сигнализация | 15 |
| 27 | Габаритные фонари | 10 |
| 28 | Подсветка | 10 |
| 29 | Боковые фонари подсветки поворот | 10 |
| 30 | Кондиционер | 10 |
| 31 | Прикуриватель | 20 |
| 32 | Запасной | — |
| 33 | Запасной | — |
| 34 | Запасной | — |
| 35 | Запасной | — |
| Реле | ||
| 1 | Стоп-сигналы | |
| 2 | Противотуманные фары | |
| 3 | Замок зажигания (KEY ON) | |
| 4 | Резервное место | |
| 5 | Резервное место | |
| 6 | Основной режим стеклоочистителя | |
| 7 | Звуковой сигнал | |
| 8 | Режимы работы стеклоочистителя (HIGH/LOW) | |
| 9 | Моторный тормоз | |
| 10 | RHD: Резервное место LHD: Стеклоподъемники (задние) | |
| 11 | Резервное место | |
| 12 | Стеклоподъемники | |
| 13 | Фары (ближний свет) | |
| 14 | Резервное место | |
| 15 | Фары (дальний свет) | |
| 16 | Габаритные фонари | |
| 17 | Прикуриватель | |
| 18 | Резервное место | |
| 19 | Электродвигатель вентилятор | |
| 20 | Зарядка | |
Автомобили с двигателями: 4HG1 (тип 2), 4HG1-T
| № | Функция/компонент | А |
| 1 | Лампы (АКБ) | 10 |
| 2 | Система EGR | 10 |
| 3 | Освещение салона, аудиосистема | 15 |
| 4 | Замки дверей | 15 |
| 5 | Противотуманные фары | 10 |
| 6 | Электрические стеклоподъемники | 20 |
| 7 | Дальний свет (левая фара) | 10 |
| 8 | Дальний свет (правая фара) | 10 |
| 9 | Стоп-сигналы | 10 |
| 10 | Ближний свет (левая фара) | 10 |
| 11 | Ближний свет (правая фара) | 10 |
| 12 | Резервное место | — |
| 13 | Габаритные фонари | 10 |
| 14 | Боковые фонари подсветки поворота | 10 |
| 15 | Зажигание (IGN2) | 15 |
| 16 | Стартер | 10 |
| 17 | Зажигание (IGN1) | 15 |
| 18 | Приборы | 10 |
| 19 | Аудиосистема (АСС) | 15 |
| 20 | Резервное место | — |
| 21 | Вентилятор отопителя | 20 |
| 22 | Звуковой сигнал | 15 |
| 23 | Указатели поворота, аварийная сигнализация | 15 |
| 24 | Стеклоочиститель | 15 |
| 25 | Запасной | — |
| 26 | Запасной | — |
| 27 | Запасной | — |
| Реле | ||
| 1 | Габаритные фонари | |
| 2 | Фары (дальний свет) | |
| 3 | Фары (ближний свет) | |
| 4 | Зарядка (при работающем двигателе) | |
| 5 | Стоп-сигналы | |
| 6 | Электродвигатель вентилятора отопителя | |
| 7 | Замок зажигания (KEY ON) | |
| 8 | Моторный тормоз | |
| 9 | Основной режим стеклоочистителя | |
| 10 | Режимы работы стеклоочистителя (HIGH/LOW) | |
| 11 | Резервное место | |
| 12 | Звуковой сигнал | |
| 13 | Компрессор кондиционера | |
| 14 | Стеклоподъемники | |
| 15 | Противотуманные фары | |
Автомобили с двигателями: 4JB1-TC (тип 2), 4JB1
| № | Функция/компонент | А |
| 1 | Резервное место | — |
| 2 | Освещение салона, аудиосистема | 10 |
| 3 | Моторный тормоз | 10 |
| 4 | Замки дверей | 15 |
| 5 | Противотуманные фары | 15 |
| 6 | Стеклоподъемники | 25 |
| 7 | Дальний свет (левая фара) | 10 |
| 8 | Дальний свет (правая фара) | 10 |
| 9 | Стоп-сигналы | 10 |
| 10 | Ближний свет (левая фара) | 10 |
| 11 | Ближний свет (правая фара) | 10 |
| 12 | Габаритные фонари | 10 |
| 13 | Лампы (АКБ) | 10 |
| 14 | Зажигание (IGN2) | 10 |
| 15 | Стартер | 10 |
| 16 | Остановка двигателя | 10 |
| 17 | Зажигание (IGN1) | 10 |
| 18 | Фонари заднего хода | 10 |
| 19 | Приборы | 10 |
| 20 | Аудиосистема (АСС) | 15 |
| 21 | Кондиционер воздуха | 10 |
| 22 | Звуковой сигнал | 15 |
| 23 | Указатели поворота, аварийная сигнализация | 15 |
| 24 | Стеклоочиститель | 25 |
| 25 | Запасной | — |
| 26 | Запасной | — |
| 27 | Запасной | — |
| Реле | ||
| 1 | Габаритные фонари | |
| 2 | Фары (дальний свет) | |
| 3 | Фары (ближний свет) | |
| 4 | Стеклоподъемники | |
| 5 | Стоп-сигналы | |
| 6 | Зарядка (при работающем двигателе) | |
| 7 | Замок зажигания (KEY ON) | |
| 8 | Моторный тормоз | |
| 9 | Основной режим стеклоочистителя | |
| 10 | Режимы работы стеклоочистителя (HIGH/LOW) | |
| 11 | Противотуманные фары | |
| 12 | Звуковой сигнал | |
| 13 | Резервное место | |
| 14 | Электродвигатель вентилятора | |
Блок предохранителей позади кабины
| № | Функция/компонент | А |
| 1 | Габаритные фонари 4HG1: Не используется | 10 |
| 1 | 4JB1-TC: Подогреватель топлива | 15 |
| 2 | Блок управления двигателем (ЕСМ) 4JB1-TC, 4HG1: Не используется | 10 |
| 3 | Аккумуляторная батарея | 10 |
| 3 | 4JB1-TC: Аккумуляторная батарея | 15 |
| 4 | Кондиционер 4JB1-TC: Не используется | 10 |
| 5 | 4HK13): Кондиционер воздуха, ABS 4HK11,2), 4JJ1: Не используется 4JB1-TC: Габаритные фонари 4HG1: Подогреватель топлива | 20 |
| 6 | 4JB1-TC: Кондиционер 4HK1, 4JJ1: Не используется 4HG1: Остановка двигателя | 15 |
| Реле | ||
| 1 | Стартер | |
| 2 | 4HK1, 4JJ1:Блок управления двигателем (ЕСМ) 4JB1-TC, 4HG1: Не используется | |
| 3 | Свечи накаливания | |
| 4 | Компрессор кондиционера | |
| 5 | Вентилятор конденсатора | |
| 6 | 4HK1, 4JJ1:Отключение стартера 4JB1-TC: Моторный тормоз 4HG1: Остановка двигателя | |
| 7 | 4HK11), 4JJ1:Габаритные фонари (модели с задними противотуманными фонарями) 4HK12,3): Моторный тормоз 4JB1-TC, 4HG1: Подогреватель топлива | |
| 8 | Селектор переключения передач | |
| 9 | Полный привод 4WD (модель NPS) | |
| 10 | Подогреватель топлива
(модели с подогревателем топлива) | |
| 11 | Управление раздаточной коробкой (модель NPS) | |
| 12 | Запуск двигателя
(модели с подогревателем топлива) | |
| 13 | 4HK12,3): Габаритные фонари
(модели с задними противотуманными фонарями) | |
1) Модели с двигателем 4HK1 (нормы выбросов «Евро 4») и гидравлической тормозной системой, модели с двигателем 4JJ1
2) Модели с двигателем 4HK1 (нормы выбросов «Евро 2» или «Евро 3») с гидравлической тормозной системой
3) Модели с двигателем 4HK1 и пневматической тормозной системой
4) Модели с двигателем 4JB1-TC (тип 1)
5) Модели с двигателем 4HG1 (тип 1)
Блок предохранителей позади кабины (4HG1-T, 4JB1, 4JB1-TC (тип 2), 4HG1 (тип 2))
| № | Функция/компонент | А |
| 1 | 4HG1 (тип 2), 4HG1-T: Остановка двигателя | 10 |
| 1 | 4JB1-TC (тип 2), 4JB1: Источник питания | 15 |
| 2 | 4HG1 (тип 2), 4HG1-T: Запасная аккумуляторная батарея | 10 |
| 2 | 4JB1-TC (тип 2), 4JB1: Подогреватель топлива | 15 |
| 3 | 4HG1 (тип 2), 4HG1-T: Подогреватель топлива | 10 |
| 3 | 4JB1-TC (тип 2), 4JB1: Кондиционер | 20 |
| 4 | 4HG1 (тип 2), 4HG1-T: Кондиционер воздуха | 10 |
| 4 | 4JB1-TC (тип 2), 4JB1: Вентилятор конденсатора | 20 |
| Реле | ||
| 1 | Предпусковый подогрев | |
| 2 | Стартер | |
| 3 | 4HG1 (тип 2), 4HG1-T: Остановка двигателя 4JB1-TC (тип 2), 4JB1: Не используется | |
| 4 | Подогрев топлива | |
| 5 | Вентилятор конденсатора | |
| 6 | Моторный тормоз | |
| 7 | 4JB1-TC (тип 2), 4JB1:CSD 4HG1 (тип 2), 4HG1-T: Не используется | |
СХЕМА ПРЕДОХРАНИТЕЛЕЙ ISUZU EXR, EXZ, CYZ
Автор: Сергей Рубрика: Статьи Нет комментариев
Блок предохранителей находится на панели приборов перед сиденьем пассажира.
| № | А | Назначение |
| 1 | 7.5 | Левая фара (дальний свет) |
| 2 | 7.5 | Правая фара (дальний свет) |
| 3 | 7.5 | Левая фара (ближний свет) |
| 4 | 7.5 | Правая фара (ближний свет) |
| 5 | 7.5 | Проблесковый маячок/Указатели поворота/Блокировка подъема кабины |
| 6 | 7.5 | Устройство остановки двигателя |
| 7 | 7. 5 | Центральный замок |
| 8 | 7.5 | Магнитола |
| 9 | 7.5 | Блок управления двигателем |
| 10 | 7.5 | Блок управления двигателем |
| 11 | 7.5 | Спидометр, датчик скорости |
| 12 | 7.5 | Фонарь заднего хода/Субстартер |
| 13 | 7.5 | Механизм отбора мощности/Вспомогательный тормоз |
| 14 | 7.5 | Пневмоподвеска |
| 15 | 7.5 | Блок управления двигателем |
| 16 | 7. 5 | Блок управления двигателем |
| 17 | 7.5 | Блок управления двигателем |
| 18 | 7.5 | ABS |
| 19 | 7.5 | Пневмоподвеска кабины |
| 20 | — | Не используется |
| 21 | 7.5 | Осушитель воздуха |
| 22 | 7.5 | Контрольное устройство |
| 23 | 7.5 | Трансмиссия |
| 24 | 7.5 | Пневмоподвеска |
| 25 | 10 | Преднатяжитель ремней безопасности/Подушки безопасности (SRS) |
| 26 | 15 | Задние габаритные огни/Указатели поворотов |
| 27 | 15 | Стоп-сигнал |
| 28 | 15 | Замок зажигания |
| 29 | 15 | Подсветка пепельницы |
| 30 | 15 | Указатели поворотов |
| 31 | 15 | Замок зажигания |
| 32 | 15 | Стеклоподъемник (со стороны пассажира) |
| 33 | 15 | Стеклоподъемник (со стороны водителя) |
| 34 | 15 | Блок управления двигателем |
| 35 | — | Не используется |
| 36 | 15 | Вентилятор |
| 37 | 15 | Вентилятор кондиционера |
| 38 | 15 | Стеклоочистители |
| 39 | 15 | Зеркало |
| 40 | 15 | Розетка, 12В |
| 41 | 15 | Противотуманный фонарь |
| 42 | 15 | Замок зажигания |
| 43 | 15 | Противоугонная система |
| 44 | 15 | Стеклоомыватели |
| 45 | 15 | Блок управления двигателем |
| 46 | 15 | Блок управления двигателем |
| 47 | 15 | ABS |
| 48 | 15 | ABS |
| 49 | 15 | Розетка, 12В |
| 50 | 15 | Пневмоподвеска кабины |
Если электрические приборы автомобиля не функционируют, а предохранители в основном блоке исправны, необходимо проверить плавкий предохранитель с задержкой срабатывания.
Плавкие предохранители с задержкой срабатывания при наличии перегрузок в цепях аккумуляторных батарей перегорают прежде, чем станет возможным повреждение всей электропроводки
Схема блока предохранителей Isuzu N-Series (Elf) и реле с назначением и расположением
Isuzu Elf — серия коммерческих грузовиков производства концерна Isuzu, которая выпускается с 1954 года по настоящее время в шести поколениях с различными модификациями и типы двигателей. Известен за пределами Японии как N-серии (NQR 75, NPR 71 и многие другие). В этой статье мы представим описание предохранителей и реле Isuzu Elf N-Series со схемами блоков предохранителей, их расположением и фотопримерами исполнения для 5-го поколения (1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006) и 6 поколений (2007, 2009, 2008, 2008) 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020). Выберите предохранитель прикуривателя.
Единого общего описания для всех моделей не существует. Мы представим 3 наиболее распространенных варианта. Сверьте назначение предохранителей и реле со своей схемой на крышке блока.
Содержимое
- 1 Тип 1
- 1.1 Box Fuse
- 1.2 Box
- 3.2 Коробка за кабиной
1,3. автомобиль
Тип 1
Данные схемы подходят в основном для 5-го поколения и моделей с двигателем 4HF1 и 4HG1.
Блок предохранителей
Этот блок расположен в панели и закрыт защитной крышкой, на обратной стороне которой будет нанесена актуальная схема с описанием элементов.
Фото
Схема

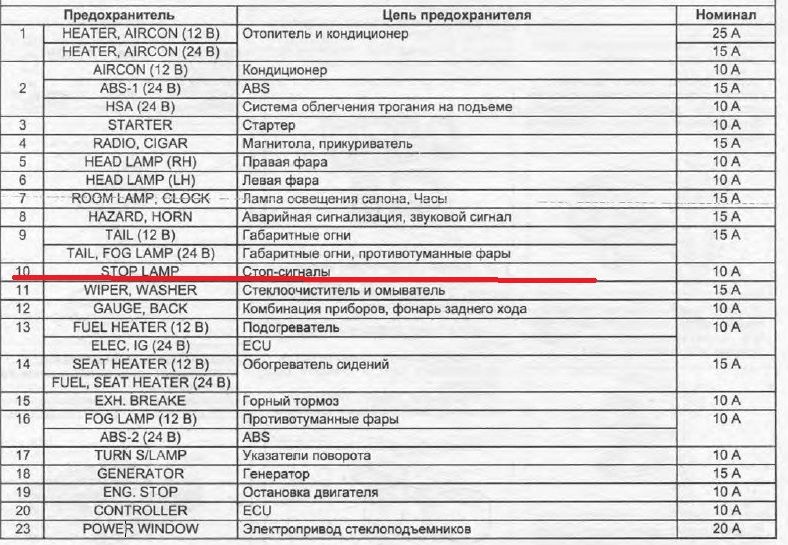

Обозначение
| 1 | 25А / 15А Переключатель температуры двигателя кондиционера, реле давления, реле отопителя, вентилятора отопителя, резистор вентилятора отопителя /p клапан системы увеличения скорости вращения ХХ (FICD) | |
| 2 | 10А Выключатель кондиционера, реле кондиционера, прессостат, электромагнитная муфта компрессора кондиционера, клапан э/п системы для увеличения скорости вращения ХХ (FICD), термостат | |
| 3 | 10A стартовой эстафет 6 | 10A Фара (левая), реле выключателя фар, реле указателей поворота, указатель поворота |
| 7 | 15A Радио и часы, внутреннее освещение, выключатель внутреннего освещения, концевые выключатели дверей, звуковой сигнал заднего хода, выключатель блокировки дверей, реле центрального замка, электрозамки дверей, контроллер центрального замка, спидометр | |
| 8 | 15A Переключатель аварийной сигнализации, звуковой сигнал, реле звукового сигнала, переключатель звукового сигнала, поворотники | |
| 9 | Реле задних противотуманных фар | |
| 10 | 10A Выключатель стоп-сигналов, стоп-сигналы, контроллер блокировки селектора | |
| 11 | 0066 | |
| 12 | 10A Реле управления горным тормозом, электронный блок управления АКПП, индикатор «OD OFF», индикатор «UNLADEN», реле электродвигателя вентилятора конденсатора, звуковой сигнализатор заднего хода, выключатель света заднего хода, фонари заднего хода, выключатель запрета пуска, реле стартера, контроллер системы помощи при запуске двигателя (QOSIII), контроллер системы помощи при запуске двигателя (QOSII), реле свечей накаливания №1, реле свечей накаливания №2, индикатор свечей накаливания, указатель температуры охлаждающей жидкости, датчик температуры, датчик скорости автомобиля, комбинация приборов, реле стеклоподъемников, реле указателей поворотов, переключатель системы управления 4WD, реле системы 4WD, электропневматический клапан системы управления полным приводом | |
| 13 | 10A / 15A топливный нагреватель | |
| 14 | 15A задний нагреватель, задний нагреватель электромагнитная муфта, педаль акселератора | |
| 16 | 10A Выключатель противотуманных фар, противотуманных фар, ECU | |
| 17 | 10A Указатели поворота, переключатель указателей поворота | |
| 18 | 15A Генератор, реле заряда, стартовый контроллер вспомогательного оказания (QOSIII) | |
| 19 | 10A Стоки из электрического двигателя, Электропроверенный блюд. электропривод | |
| 23 | 15А Повторители поворотников, реле повторителей поворотников |
Предохранитель №4 на 15А отвечает за прикуриватель.
Блок реле и предохранителей
Расположен с левой стороны в задней части кабины или за левым брызговиком. Там будут располагаться плавкие предохранители большой мощности или предохранители и отдельные реле.
Пример фотографии
Схема
Назначение реле см. в таблице ниже.
Релейный блок
Схема
Отдельные элементы могут располагаться вне блоков. Например Б-261.
Расшифровка
| B 9 | Relay for system changing the interval of work of the wipers (INTERMITTENT) | |
| B-19 | Charging relay | |
| B-19 | (CHARGE) | |
| B 20 | Реле Фара | |
| B 20 | (головка) | |
| B 21 | Реле для кондиционера, нагрева и вентиляции (Heater & Con. )0066 | Dimension relay (TAIL) |
| B-23 | Combination switch relay | |
| B-23 | (DIMMER) | |
| B-24 | Horn relay | |
| B-24 | (HORN) | |
| B-34 | Rear fog lamp relay | |
| B-34 | (REAR FOG) | |
| B-35 | Turning light relay | |
| B-35 | (УГЛОВОЙ СВЕТ) | |
| B-35 | Реле задней лампы | |
| B-35 | (RR FOG) | |
| B-36 | . ) | |
| B-37 | Реле выключателя давления | |
| B-37 | (A / C Thermo) | |
| B-38 | Горный бейп. НАПОРНЫЙ ТОРМОЗ) | |
| J-12 | Starter relay | |
| J-12 | (STARTER) | |
| J-13 | Glow plug relay | |
| J-14 | Glow plug relay | |
| J-16 | Контроль конденсации конденсации (CDS) Реле | |
| J-18 | Реле контроля над выхлопными тормозами | |
| J-18 | (Exh. Control) | Реле системы 4WD |
| J-19 | Реле отключения кондиционера | |
| J-19 | (A/C CUT). | |
| J-20 | Реле повторителя указателей поворота (ГАБАРИТ) |
Тип 2
Блоки предохранителей данного типа применяются в 6-м поколении и для автомобилей с двигателями 4HG1-1, 4JJ1, 4JJ1, 4JJ1, 4JJ1, 4JJ1, 4JJ1, 4JJ1, 4JJ1, 4HG1-1, 4JJ1, 4JJ1, 4JJ1, 4JJ1, 4HG1-1, 4JJ1, 4JJ1, 4JJ1, 4JJ1.
Коробка внутри автомобиля
Основная коробка с предохранителями и реле также находится в салоне в панели приборов, со стороны пассажира.
Diagram
Assignment
| 1 | 20A Power take-off (battery) | |||||||||
| 2 | 20A Rear right window regulator | |||||||||
| 3 | 15A Interior освещение, аудиосистема | |||||||||
| 4 | 15A Дверные замки | |||||||||
| 5 | 10A Противотуманные фары | |||||||||
| 9 | 9 | 9 | 0069 | |||||||
| 7 | 10A Anti-lock braking system (ABS) | |||||||||
| 8 | 15A Wiper | |||||||||
| 9 | 10A Low beam (left headlight) | |||||||||
| 10 | 10A Engine management system ( battery) | |||||||||
| 11 | 10A Low beam (right headlight) | |||||||||
| 12 | 10A Brake lights | |||||||||
| 13 | 15A Ignition (IGN2) | |||||||||
| 14 | 10A Высокий луч (левый фар) | |||||||||
| 15 | 10A Высокий луч (правый фар) | |||||||||
| 16 | 10A Power Sauft (Key ST) | |||||||||
| 17 9A | ||||||||||
| 18 | 15A зажигание (IGN1) | |||||||||
| 19 | 10A Подушки безопасности | |||||||||
| 20 | 10A Модуль управления двигателем (ECM) | |||||||||
| 22 | 10A Lights (batteries) | |||||||||
| 23 | 15A Audio system (ACC) | |||||||||
| 24 | 15A Exterior mirror drive | |||||||||
| 25 | 15A Horn | |||||||||
| 26 | 15A Индикаторы направления, ОБСЛУЖИВАНИЯ ПРЕДУПРЕЖДЕНИЯ.0066 | |||||||||
| 30 | 20A Heater fan motor, 10A air conditioner | |||||||||
| 31 | 20A Cigarette lighter | |||||||||
| 32 | Spare | |||||||||
| 33 | Spare | |||||||||
| Relay | ||||||||||
| 1 | Стоп-сигналы | |||||||||
| 2 | Двигатель вентилятора отопителя | |||||||||
| 3 | Замок зажигания | 4 | 4JJ1, 4HK1: дверные замки (блокировка) | |||||||
| 4HG1: запасное сиденье | ||||||||||
| 5 | 4JJ1, 4HK1: задний фаль. | Basic wiper mode | ||||||||
| 7 | Sound signal | |||||||||
| 8 | Wiper modes (HIGH/LOW) | |||||||||
| 9 | Fog lights | |||||||||
| 10 | Power take-off (MAIN) | |||||||||
| 11 | 4JJ1, 4HK1: дверные замки (открытие) | |||||||||
| 4HG1: Сиденье | ||||||||||
| 12 | . | 4JJ1, 4HK11), 4HG1: All Wheel Drive | ||||||||
| 4HK12): управление тормозами двигателя (модели с ABS) | ||||||||||
| 15 | Фагол (высокий бал0066 | |||||||||
| 17 | 4JJ1, 4HK11): электромагнитный клапан взлета. , 4HK11): Power take-off disengagement | |||||||||
| 4HK12): Spare seat | ||||||||||
| 4HG1: Engine brake | ||||||||||
| 19 | 4JJ1, 4HK11): Charging (with engine running) | |||||||||
| 4JJ1, 4HK11), 4HG1: Раздаточная коробка (зажигание 1) | ||||||||||
| 4HK12): Электромагнитный клапан коробки отбора мощности (модели с механической коробкой передач) | ||||||||||
| 20 ) | ||||||||||
| 4HK12): Power take-off disengagement | ||||||||||
| 4HG1: Charging (with engine running) | ||||||||||
| 21 | 4HG1: PTO solenoid valve (models with manual transmission) | |||||||||
| 22 | 4HG1: Отключение коробки отбора мощности | |||||||||
- 1) Автомобили с двигателем 4JJ1/4HK1 (модели с гидравлической тормозной системой)
- 2) Автомобили с двигателем 4HK1 (модели с пневматической тормозной системой)
предохранитель №31 на 20А отвечает за работу прикуривателя.
Коробка за салоном
Еще одна коробка с предохранителями и реле находится снаружи автомобиля. Для доступа снимите защитную крышку.
Пример фото
Diagram
Allocation
| 1 | 10A Marker lamps | ||
| 4HG1: Not used | |||
| 1 | 15A 4JB1-TC: Fuel heater | ||
| 2 | 10A Модуль управления двигателем (ECM) | ||
| 4JB1-TC, 4HG1: не используется | |||
| 3 | 10A Батарея | ||
| 3 | 15A 4JB1-TC: аккумулятор | 3 | 15A 4JB1-TC: аккумума |
| 4 | 10A кондиционер | ||
| 4JB1-TC: не используется | |||
| 5 | 20A 4HK13): не используется | ||
| 4HK13): не используется | |||
| 4HK11. -TC: Marker lights | |||
| 4HG1: Fuel heater | |||
| 6 | 15A 4JB1-TC: Air conditioner | ||
| 4HK1, 4JJ1: Not used | |||
| 4HG1: Engine stop | |||
| Realy | |||
| 1 | Стартер | ||
| 2 | 4HK1, 4JJ1: модуль управления двигателем (ECM) | ||
| 4JB1-TC, 4HG1: не использовал | |||
| 4JB1-TC, 4HG1: не использовал | |||
| 4JB1-TC, 4HG1: не использовал | |||
| 4JB1-TC, 4HG1: не использовался | |||
4JB1-TC. 4 | Компрессор кондиционирования воздуха | ||
| 5 | Вентилятор конденсатора | ||
| 6 | 4HK1, 4JJ1: стартер отключен | ||
| 4JB1-TC: Entive | |||
| 4JB1-TC: Entive Disable | |||
| 4JB16666699669966 | |||
| 7 | 4HK11), 4JJ1: маркерные лампы (модели с задними туманными лампами) | ||
| 4HK12,3): Engine | |||
| 8 | Селектор передач | ||
| 4WD 4WD (модель NPS) | |||
| 10 | Топливный нагреватель (модели с топливным нагреванием). | ||
| 12 | Запуск двигателя (модели с топливным нагревателем) | ||
| 13 | 4HK12,3): маркерные лампы (модели с задними фонарями) | ||
- 1).
Модели 40066- 15 1). Модели 40066
- 1). стандарты выбросов Евро 4) и гидравлической тормозной системой, модели с двигателем 4JJ1
- 2) Модели с двигателем 4HK1 (стандарты выбросов Евро 2 или Евро 3) с гидравлической тормозной системой
- 3) Модели с двигателем 4HK1 и пневматической тормозной системой
- 4) Модели с двигателем 4JB1-TC (тип 1)
- 5) Модели с двигателем 4HG1 (тип 1)
Тип 3
Подходит для двигателей 4JB1. The location of the boxes is the same as Type 2.
Box inside the car
Diagram
Appointment
1 10A Lamps (batteries) 2 10A Внутреннее освещение, аудиосистема 3 10A Engine brake 4 15A Door locks 5 15A Fog lights 6 25A Power windows 7 10A High beam ( Левая фара) 8 10A Высокий луч (правая фара) 10A Тормозные светильники 10 10A LOW BEAM (левая загадка) 10 10A LOW BEAM (левая загадка) 10 10A (левая головка)0066 11 10A Low beam (right headlight) 12 10A Marker lights 13 10A Lamps (batteries) 14 10A Ignition (IGN2) 15 10A Starter 16 10A Engine stop 17 10A Ignition (IGN1) 18 10A Reversing lights 19 10A Instruments 20 15A Audio system (ACC) 21 10A Air conditioner 22 15A Horn 23 15A Direction Индикаторы, предупреждение о опасности 24 25A Wiper 25 запасной 26 запасной 26 запасной 26 26 26 26 26 0065 27
Spare Relay 1 Marker lights 2 Headlights (high beam) 3 Headlights (low beam) 4 Электрические стеклоподъемники 5 Стоп-сигналы 6 Зарядка (при работающем двигателе) 7 9006 ВКЛ. 00668 Engine brake 9 Basic wiper mode 10 Wiper modes (HIGH/LOW) 11 Fog lights 12 Sound Сигнал 13 Reserve Place 14 Двигатель вентилятора БОКА ЗА ПОДВЕРЖДЕНИЯ
ФОМ.0004
Назначение
1 10A 4HG1 (тип 2), 4HG1-T: Остановка двигателя 1 15A 4JB1-TC (тип 2). 2 10A 4HG1 (тип 2), 4HG1-T: запасная батарея 2 15A 4JB1-TC (тип 2), 4JB1: топливный нагреватель 3 10A 10A 4HG1 (тип 2) 3 9 9006 10A 10AG1 (тип 2)
, 4HG1-T: Подогреватель топлива 3 20A 4JB1-TC (тип 2), 4JB1: Кондиционер 4 10A 4HG1 (тип 2), 4HG1-T: кондиционер 4 20A 4JB1-TC (Тип 2), 4JB1: 9666666666666666666666666666666666666666666666
9а
666666666666666666666666666666666666666666666666666666666666669006.
- 15 1). Модели 40066
Модели 40066
0066
