Регулировка двухдискового сцепления МАЗ | Как отрегулировать механизм

Двухдисковое сцепление МАЗ – это элемент трансмиссии. При правильном его функционировании машина ведет себя спокойно. Однако в случае возникновения поломки, либо прочих неисправностей появляются сбои в работе МАЗа. Для того чтобы грузовик исправно работал, требуется регулярно проводить регулировку сцепления. О том, как это сделать пойдет речь далее.

Двухдисковое сцепление на грузовике МАЗ представляет собой сложный механизм. Он состоит из множества деталей. Если повредится хотя бы одна из них, то требуется срочный ремонт.

В МАЗе этот механизм трансмиссии сухой. Он устроен по фрикционному типу. Цилиндрические пружины занимают место по периферии. Агрегатируется сцепление в литом чугунном картере генератора МАЗ ЯМЗ 236.

Функция агрегата заключается в краткосрочном разделении вала ДВС с КПП. Кроме того он играет роль равномерного соединителя мотора МАЗ и коробки в момент старта грузовика с места, а также при последующей смене ступеней передач.

Совет! Требуется понимать правильность калибровки устройства. Помимо этого, следует систематически контролировать степень фиксации картера сцепления с картером диска. Требуемая степень затяжения – 8-10 кГм.

Суть функционирования элемента трансмиссии заключается в следующем:

  • нажимные пружины отталкиваются одной частью в футляр узла, а второй в нажимную пластину. Все это осуществляется с помощью теплоизоляционных шайб;

  • нажимная пластина отправляет действие на ведомые пластины. При этом эти диски смещаются в сторону футляра.

Если механизм был в покое, то цилиндрические отжимные пружины заполняют все требуемые зазоры, которые появляются между всеми запчастями узла.

В процессе эксплуатации устройства фрикционные накладки пластин изнашиваются. Их изначальные параметры и свойства ухудшаются, а значит, необходима своевременная замена.

Если возникли проблемы с работой сцепления МАЗ, то требуется знать причины, прежде чем принимать какие-либо действия для их устранения.

Вероятные поломки, причины и пути решения приведены в таблице.














Неисправность

Причина

Действие

Пробуксовываение

Люфт муфты деактивации уменьшился либо отсутствует

Калибровка промдиска, а после настройка люфта

Изношенные сальники

Замена поврежденных запчастей, после калибровка устройства

Накладки пропитаны маслом или сожжены

Нет полного хода

Оценка верности калибровки и настройки педали

Деформация нажимного диска

Замена поврежденной детали

Нарушенное смещение средней нажимной пластины

Восстановления пространства между пластиной и винтами

Большое пространство между подшипником и упорным кольцом

Настройка люфта выключения

Слабый возврат педали или полный отказ

Малое пространство между гайкой тяги и задней пробкой поршня

Калибровка по мануалу

Поломка резиноармированного поршня

Замена детали

Слабое натяжение пружины

Заклинивание рычагов из-за коррозии / грязи / нарушения геометрии детали

Смазать / прочистить / выровнять

Застопорился клапан в цилиндре усилителя

Убрать загрязнение и смазать деталь

Но это не единственные вероятные поломки двухдискового сцепления МАЗ. Неисправности могут возникать из-за повреждений пневматических усилителей и ПГУ МАЗа сцепления. В основном подобное возникает из-за протечки рабочего вещества либо воздуха.

Основное решение проблемы заключается в обновление поврежденных элементов.

Правильный уход за грузовиком МАЗ предполагает регулярную калибровку сцепления и привода. Однако проводить это следует только в том случае, если водитель обладает должными навыками и умениями. В остальном настройку следует доверить профессионалам.

Правила использования автомобиля МАЗ подразумевают следующие калибровки:

  • настройка параметров отхода ведущей пластины. Из-за нее создаются требуемые промежутки рабочих поверхностей агрегата после его деактивации;

  • установка зазорной величины лобовой поверхности пробки поршневого корпуса и гайки;

  • калибровка люфта педали.

Этапы регулировки

Эта процедура подразумевает 7 этапов настройки. Заключаются они в следующем:

  1. Изначально требуется настроить отход средней ведомой пластины. Подобное действие позволяет создавать необходимое пространство рабочих поверхностей. Кроме того, следует выполнить калибровку пространства лобовой поверхности пробки поршневого корпуса и его шайбы. Затем правильно настроить функционирование педали сцепления.

  2. Нужно извлечь пробки картеров стартера МАЗ ЯМЗ 236 и маховика. Для этого активируется устройство, а ручка КПП МАЗа устанавливается в нейтральную позицию. Далее требуется закрутить шурупы ведущей пластины, после вращать маховик ДВС.

  3. Продолжая манипуляции с колесом, следует открутить на 1 оборот шурупы калибровки и все зафиксировать.

  4. Теперь оценивается величина просвета. Требуемые показатели варьируются в пределах 3,3 мм – 3,7 мм. Если есть расхождения, то процедура проводится ослаблением зажима шайбы и настройкой требуемой величины. После выполняется затяжка этой шайбы.

  5. На этом шаге проводится настройка педали. Спускается воздух из пневмосистемы. Оценивается люфт. Норма равна 34 – 43 мм.

  6. Для калибровки люфта проводится разъединение двуплечего рычага привода с вилкой штока поршня и цилиндра. Клапан цилиндра требуется опустить в крайнюю нижнюю позицию. После нижний край рычага уводится в обратное направление до предела. Не совмещение этих двух точек примерно наполовину.

  7. В заключение проводится соединение рычага и всех отсоединенных запчастей МАЗ 103. Калибровка промежутков проводится между пространствами вилок за счет их кручения.

На этом процедура настройки сцепления МАЗ завершается. Как видно, особых трудностей нет. Однако не стоит самостоятельно выполнять калибровку, если нет уверенности в правильности проведения каждого шага.

Доверяйте подобные манипуляции квалифицированным специалистам с целью предотвращения вероятных поломок в процессе регулировки.

Связанные материалы: МАЗ сцепление КПП двигатель 103

Дата публикации: 15 февраля 2019

Сцепление МАЗ, регулировка и устройство — Статьи

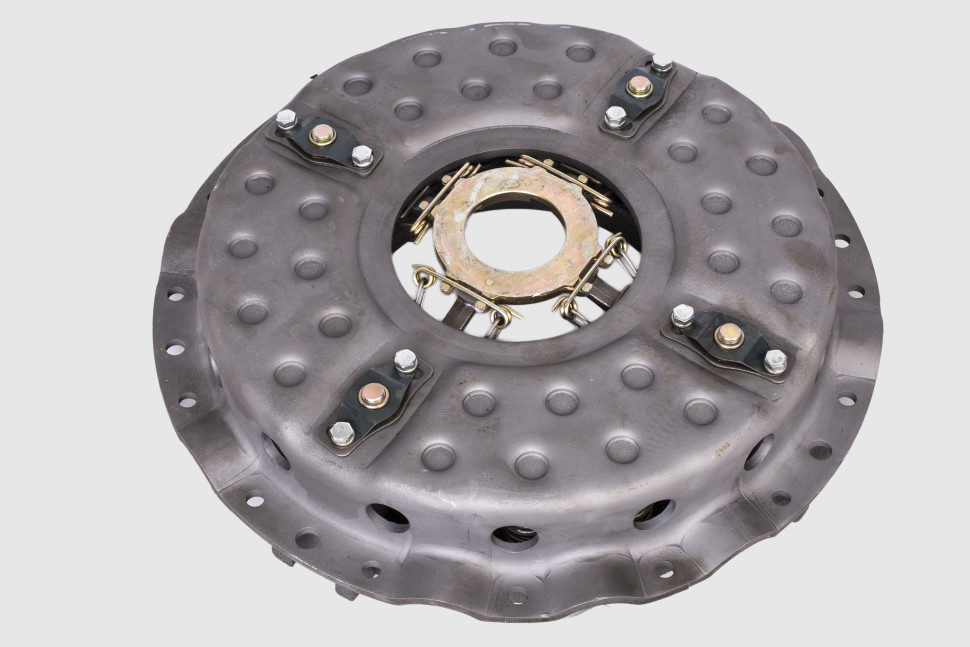

Регулировка и устройство сцепления МАЗ

Сцепление грузового автомобиля МАЗ представляет собой двухдисковое устройство фрикционного типа, которое устанавливается в картере грузовика.

Главная функция сцепления МАЗ – разъединение коленвала мотора грузовика от коробки передач. Также сцепление при переключении передач плавно соединяет элементы (КПП и коленвал двигателя).

Ведущие части механизма – это диск сцепления МАЗ (средний и нажимной), маховик МАЗ.



Устройство сцепления МАЗ



Рассмотрим устройство сцепления МАЗ. Итак, механизм включает в себя огромное количество элементов, таких как:

  • Диск сцепления МАЗ, маховик, ступицы и прокладки.
  • Отжимной рычаг и пружины;
  • Вилка сцепления МАЗ, кольца, шток;
  • Рычаг вала вилки, палец, кожух сцепления МАЗ;
  • Гайка, пластины, муфты сцепления МАЗ.

Данные составные элементы являются основными в устройстве запчасти МАЗ. Также все механизмы крепкие и устойчивы к большим нагрузкам. Поэтому сцепление МАЗ, как и привод сцепления МАЗ, служат долго, редко выходят из строя.

В основном используется чугун для изготовления элементов из устройства сцепления МАЗ. Рассмотрим подробнее каждую часть изучаемой детали.

Диск сцепления МАЗ (нажимной и ведущий) отлит из прочного чугуна. Имеет шипы, которые присоединяются к маховику грузовика. Таким образом, сцепление МАЗ – очень крепкое соединение, что позволяет легко перемещать диск сцепления МАЗ. Также в данном случае осуществляется передача крутящего момента к такому элементу как диск сцепления МАЗ от маховика.

Сцепление МАЗ имеет несколько фрикционных насадок, которые содержит диск сцепления МАЗ. Поэтому во время работы элементов возникает сила трения.

То есть от поверхности фрикционных накладок, дисков и маховика происходит передача крутящего момента к коробке передач МАЗ. Отметим, что привод сцепления МАЗ современного грузовика не включает в себя диски.

Регулировка сцепления МАЗ



Со временем механизм сцепления изнашивается. Поэтому делается регулировка сцепления МАЗ. Для этого советуем купить:

  • Накидные и рожковые ключи;
  • Штангенциркуль и линейку.

Итак, регулировка сцепления МАЗ делается следующим образом. Сначала необходимо обеспечить максимально правильный зазор между поверхностями механизма. Для этого отрегулируем величину отхода такого элемента как ведущий диск. Обратите внимание зазор между регулировочной гайкой и торцом крышки корпуса клапана. Советуем также их отрегулировать.

Регулировка двухдискового сцепления МАЗ требует терпения. Поэтому продолжаем дальше. Приступаем к демонтажу картера маховика и крышки его люка. Все это необходимо для варьирования величины отхода среднего диска (ведущего). Регулировка сцепления МАЗ на данном этапе делается так:

  1. Включаем сцепление;
  2. Устанавливаем рычаг КПП на нейтралку;
  3. Поворачиваем маховик двигателя;
  4. Отворачиваем контргайки винтов;
  5. Вворачиваем до упора 4 винта в средний ведущий диск.

Далее продолжаем вращать маховик, предварительно отвернув винты на 1 оборот. После зафиксируем данные элементы контргайками. Есть один момент — регулировка двухдискового сцепления МАЗ требует постоянного удержания инструментом винта. Таким образом отрегулированный зазор не сможет сбиться.

Продолжаем регулировку. Линейкой измеряем зазор между гайкой и торцом задней крышки клапана. Помните, что он не должен превышать 3,3 мм. Регулировка двухдискового сцепления МАЗ включает работу именно с этим нюансом.

Для регулировки зазора ослабляем контргайку регулировочной гайки. После фиксации необходимого зазора (3,3-3,7 мм), затягиваем крепеж. Все, регулировка двухдискового сцепления МАЗ сделана.
