Как просто и быстро настроить карбюратор ВАЗ 2109

Поделитесь закладкой с друзьями:

• Разборка карбюратора ВАЗ 2109
• Процесс чистки
• Сборка карбюратора ВАЗ 2109
• Регулировка карбюратора ВАЗ 2109

Ремонт карбюратора на автомобиле марки ВАЗ 2109 предполагает разборку и чистку основных узлов с заменой изношенных деталей. Перед началом разборки необходимо обзавестись специальным ремкомплектом под свой вид карбюратора. Комплект включает следующее:

• уплотнительные прокладки;
• диафрагмы пускового устройства;
• диафрагмы ускорительного насоса;
• жиклеры.

Мы не советуем снимать дроссельную и воздушную заслонки, так как их непросто установить на место. Неправильная установка, в свою очередь, нарушает их работу.

к содержанию ↑

Разборка карбюратора ВАЗ 2109

Чтобы можно было приступить к ремонтным работам, подготовьте необходимые инструменты, чистую емкость и бутылку ацетона. Также вам пригодится удобный верстак или обычный стол для проведения работ.

Сначала необходимо выкрутить электромагнитный клапан, а затем извлечь из корпуса топливный жиклер. Промыв его в растворителе, хорошенько продуйте струей воздуха. После этого выкрутите винты, на которых держится крышка карбюратора (всего их 5 шт.). Отложите крышку, не повредив хрупкий поплавок.

Далее необходимо аккуратно снять поплавок, выдавив его ось тонким шилом и вытащив его. Извлеките уплотнительную прокладку.

Если прокладка сильно изношена, ее лучше заменить на новую.

Посмотрите на обжатый след на прокладке, который образовывается от соединения крышки и корпуса. След должен быть равномерным, но если он в каких-то местах прерывается, привалочная плоскость нарушена. Следовательно, корпус и крышку необходимо притереть друг к другу.

Взяв в руки накидной ключ, отверните топливный кран и проверьте, как он работает. Игла должна двигаться плавно, не заедая. Никаких поперечных люфтов быть не должно. Демпфирующий шарик должен гладко двигаться по своей оси. Если что-то не так, топливный клапан лучше заменить новым.

Проверьте работу пускового устройства. Для этого необходимо открутить 4 винта крепления крышки и снять ее, а затем демонтировать диафрагму.

На диафрагме не должно быть никаких механических повреждений, а материал должен иметь эластичные свойства.

Если вы покупали ремонтный комплект, то независимо от состояния диафрагмы ее лучше заменить. Также проверьте, в каком состоянии пружины. Она не должна быть сильно вытянута.

Сбоку от крышки находится топливный фильтр, который нужно вывернуть. Отмочив его в растворителе, тщательно продуйте струей сжатого воздуха и вкрутите на место.

Если решите снять механизм управления дроссельными заслонками, выкрутите гайку крепления и вытащите стопорный шарик с пружиной, а затем снимите рычаг.

Снимите распылители насоса, аккуратно поддев их тонкой отверткой и вытащив. Проверьте состояние резиновых уплотнителей распылителей. При необходимости их необходимо заменить. Если вы не планируете менять распылители, погрузите их в растворитель, а затем продуйте сжатым воздухом и поставьте на место.

Разберите ускорительный насос и произведите замену диафрагмы. Крестообразной отверткой выкрутите 4 винта крепления крышки и снимите ее. После этого демонтируйте диафрагму и возвратную пружину. Промойте все детали в ацетоне и соберите насос.

По такому же принципу разберите, промойте и проверьте экономайзер режимов мощности. Некоторые модели карбюраторов имеют пластиковую заглушку под крышкой экономайзера, которую можно убрать и не ставить на место.

Выкрутите эмульсионные трубки, под которыми находятся топливные жиклеры. Выкручиваем их и вытряхиваем из отверстий, перевернув корпус карбюраторного блока. Если жиклеры не выпадут, можно чем-нибудь их поддеть.

Все жиклеры и трубки погрузите в растворитель, тщательно их промойте или просто замените новыми. Отверните винт крепления и снимите провод с хвостовика датчика винта регулировки смеси. Затем выкрутите сам винт.

Итак, мы разобрали карбюратор ваз 2109, а также проверили и заменили изношенные элементы, продули каналы и жиклеры.

к содержанию ↑

Процесс чистки

Самое негативное влияние на работу карбюратора оказывает некачественное топливо, которым заправляют машины на некоторых АЗС. Карбюратор ВАЗ 2109 начинает работать со сбоями, отражаясь на работе двигателя. Состав смеси можно определить при помощи анализатора, который позволяет определить содержание угарного газа, углеводорода и кислорода. Свечи зажигания могут многое сказать о количестве разных веществ в смеси. Если на наконечнике вы увидите серо-коричневый налет – пропорция смеси ровная. Черный цвет указывает на преобладание топлива. Белый говорит об избыточном содержании воздуха в смеси.

Необходимо визуально осмотреть карбюратор автомобиля. Он должен быть чистым, без всяких загрязнений. Чистить карбюратор нужно тщательно, поэтому работа отнимает не пять и не десять минут.

Запаситесь тряпками, средствами для чистки, а также купите или возьмите у кого-нибудь компрессор. Еще вам понадобится растворитель, набор ключей и отвертки, зубочистки. Существуют разные очистителю карбюратора, а вам нужно лишь подобрать подходящий продукт.

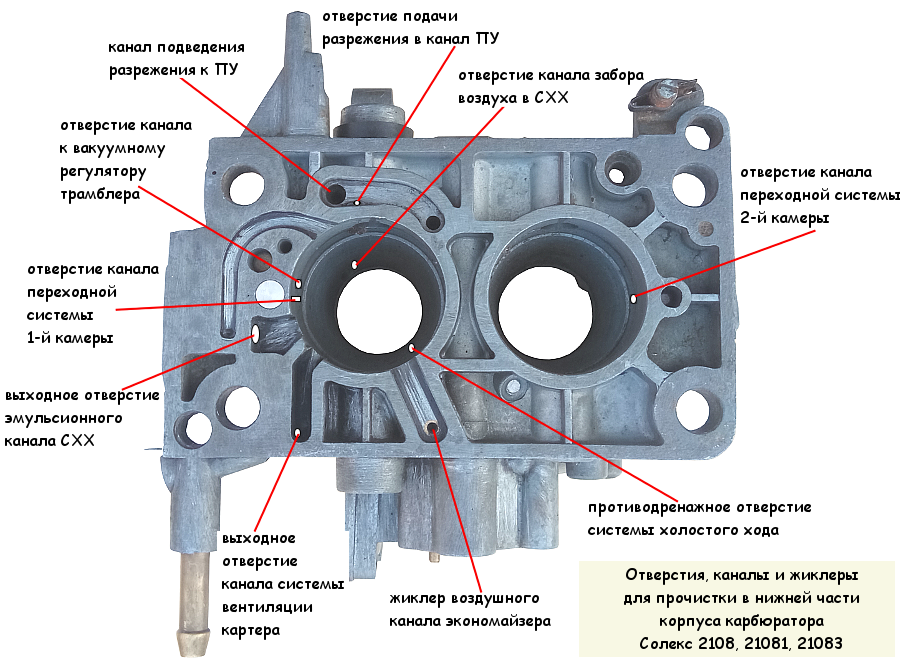

Сняв карбюратор и разобрав его по вышеизложенной инструкции, нужно приступить к очистке каждой детали отдельно. Не потеряйте ни единого винтика, гайки и болтика. Резиновые уплотнители обрабатывать растворителем нельзя, так как он их повреждает. Все детали из металла следует поместить в отдельную емкость и залить средством для чистки или обычным растворителем. Через некоторое время (1-2 часа) почистите детали зубной щеткой и продуйте компрессором.

Ничего не вставляйте в выходные отверстия карбюратора и клапанов, так как отсюда в двигатель подаются топливо и воздух. Углубления необходимо продуть воздушной струей из баллончика или компрессора. После чистки карбюратор следует тщательно высушить и собрать в соответствующей последовательности. Установив узел на машину, его необходимо настроить (об этом ниже).

Для дальнейшей защиты карбюратора от загрязнений необходимо регулярно менять воздушный и топливный фильтры. Делать это нужно при замене свечей, а чистить карбюратор следует начинать с сетчатого фильтра. Он находится под пробкой топливного фильтра. Его можно промыть в бензине и продуть воздухом при помощи компрессора. Если карбюратор будет работать не так, как должен, вам придется заменить устройство.

От настройки и регулировки карбюратора зависит расход бензина ВАЗ 2109. При желании все регулировки вы можете произвести самостоятельно, делая все по нашей инструкции.

к содержанию ↑

Сборка карбюратора ВАЗ 2109

Итак, ваш карбюратор полностью разобран и вам нужно его собрать. Процесс достаточно прост и выполняется в последовательности, обратной сборке.

Сначала промойте все детали в растворителе, не забыв о корпусе и крышке. Как это сделать мы описали выше. Установите топливный фильтр на место, осмотрев его (не должно быть повреждений). Если что-то не так, замените его новым. Установив фильтр, вкрутите на место пробку.

Далее установите поплавок, который также следует проверить на отсутствие повреждений и на герметичность. Опустите поплавок в емкость с топливом на несколько минут и вытащите. Если внутрь попадет бензин, поплавок необходимо заменить.

Внимание следует обратить на боковые части поплавков. Если на них заметны следы контакта со стенками карбюратора, рычаги следует подогнуть в сторону.

Проверьте и при необходимости замените уплотнитель крышки карбюратора.

Соберите крышки ускорительного и топливного насосов, а также экономайзера. При установке ускорительного процесса его крышку следует зафиксировать всеми винтами, не затягивая их до конца. После этого нужно утопить рычаг насоса до упора и затянуть вины, отвечающие за крепление крышки.

Проверьте электромагнитный клапан, подключив его к питанию (подсоедините клемму клапана к плюсовой клемме АКБ, а минус от аккумулятора накинув на корпус клапана). При замыкании цепи игла клапана должна войти в корпус. Если этого не произойдет, деталь нужно заменить новой.

Установите на свои места эмульсионные трубки, продув их или заменив. Также поставьте и прикрутите крышку карбюратора, и соберите сектор привода заслонками.

к содержанию ↑

Регулировка карбюратора ВАЗ 2109

На все автомобили марки ВАЗ 2109 установлены карбюраторы отечественного производства Солекс. Несмотря на модификацию карбюратора он настраивается по определенному принципу. Таким образом, наши рекомендации по настройке подойдут для всех марок автомобилей с карбюраторами Солекс. Мы расскажем вам о тех регулировках, которые вы сможете произвести дома, не имея специализированного оборудования и инструментов.

Карбюратор всегда следует начинать настраивать с поплавковой камеры. Для начала проверяется и регулируется уровень топлива. Сделать это можно следующим образом:

1. Заведите мотор и позвольте ему поработать в течение нескольких минут. Затем заглушите его.
2. Снимите с карбюратора воздушный фильтр.
3. Отключите шланг, по которому подается топливо.
4. Бережно выкрутите пять болтов. Делать это нужно строго вертикально, чтобы не навредить поплавкам. Демонтируйте крышку карбюратора и переверните ее, положив на ровную поверхность.
5. С помощью штангенциркуля измерьте расстояние от кромки корпуса поплавковых камер до уровня топлива внутри них. Расстояние должно быть равно 25,5 мм. Если это не так, отрегулируйте его, подогнув язычок крепления поплавков.
6. Сняв и перевернув крышку проверьте, параллельны ли все кромки поплавков привалочной поверхности. Регулировать их следует, воздействуя на крепления поплавков.

Следующая стадия настройки карбюраторов ВАЗ 2109 предполагает регулировку пускового устройства. Сделать это можно, сняв карбюратор с автомобиля.

Перед выполнением работ нужно проверить состояние диафрагмы. Если она повреждена – замените.

Для регулировки необходимо выполнить такие процедуры:

1. Поверните рычаг привода воздушной заслонки, чтобы ее закрыть.
2. Утопите шток пускового устройства при помощи отвертки.
3. Измерьте зазоры между стенкой камеры и приоткрытой заслонкой. Сверьте данные с теми, которые предоставляет производитель. При несоответствии необходимо приступить к регулировке.
4. Проверните регулировочный винт отверткой, ослабив контргайку на корпусе. Зазор при выкручивании увеличивается, а при закручивании уменьшается.
5. Измерьте зазор дроссельной заслонки первой камеры. Воздушная заслонка при этом должна быть полностью закрыта. Пусковой зазор должен быть таким, который указан в тарировочной таблице. В случае несоответствия необходимо отрегулировать зазор путем вращения регулировочного винта дроссельной заслонки.

На последнем этапе настройки карбюратора нужно отрегулировать холостой ход. Операцию следует производить, когда карбюратор стоит на своем месте. Двигатель должен быть прогрет до рабочей температуры, а воздушный фильтр стоять на месте. Производить процедуру удобнее при наличии газоанализатора и тахометра. Если газоанализатор отсутствует, действуйте по такой схеме:

1. При заглушенном моторе до упора закрутите винт качества смеси и отверните его на 3-4 оборота (пластиковую заглушку, если она есть, нужно снять).
2. Запустите двигатель и уберите подсос, а также включите вентилятор и дальний свет.
3. Проворачивая винт количества смеси выведите обороты двигателя на значение 750-800 в минуту.
4. При помощи винта качества установите максимальные обороты.
5. Винтом количества установите 900 оборотов.
6. Винтом качества уменьшите обороты до 800 в минуту.
7. Продолжайте заворачивать винт качества до тех пор, пока обороты перестанут быть устойчивыми, а после этого открутите его не более чем на один оборот.
8. Установите винтом количества нужные обороты: в летнее время 800-900 об/мин, зимой 900-1000 об/мин.

Основной задачей, которую нужно решить при выставлении холостого хода, является достижение устойчивой работы мотора в рамках рекомендуемых оборотов при минимальном обогащении горючей смеси.

После выполнения перечисленных процедур карбюратор вашего ВАЗ 2109 должен работать, как новый.

Видео:

Видео:

Видео:

Опубликовано: 20.12.2014

Просмотров: 72995

Ваша оценка:

Загрузка…

[block]

Adblock
detector

Ремонт карбюратора на ВАЗ 2109 своими руками (видео)

Содержание:

• Неисправности
• Ремонт

Процесс ремонта карбюратора на ВАЗ 2109 включает в себя несколько этапов:

• Снятие;
• Разборки;
• Зачистка;
• Сборка;
• Установка;
• Регулировка предварительная.

О каждом из них мы расскажем вам подробнее, но сначала отметим типичные признаки неисправности данного агрегата.

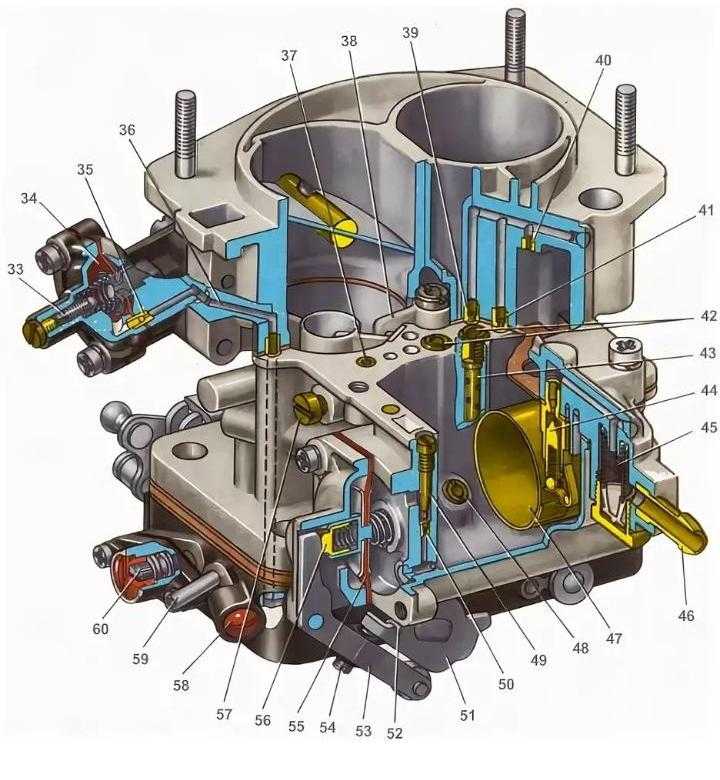

Схема карбюратора

Признаки неисправности

Карбюратор может с течением времени или в результате жесткой эксплуатации дать сбой. Определить это по поведению автомобиля не сложно даже малоопытному водителю. Вам лишь требуется знать характерные признаки неисправностей. К ним относят:

• Перебои при работе мотора;
• Неспособность двигателя держать холостые обороты;
• Отсутствие необходимой тяги;
• Повышенный расход топлива;
• Выброс обильного количества дыма;
• Двигатель попросту не запускается.

Если подобные признаки были обнаружены, значит, вам необходимо выполнить ремонт карбюратора на ВАЗ 21099. Сделать это можно своими руками, но лучше обратиться к специалистам на СТО. Стоимость ремонта будет небольшой, зато вы гарантировано получите сервис высокого качества.

Ремонт

Многие автовладельцы думают, какой же карбюратор им лучше поставить на свой ВАЗ 21093. Сегодня актуален карбюратор Солекс, который эффективно справляется со своей задачей, потому и устанавливается на этот автомобиль.

Понять устройство карбюратора на ВАЗ 2109 не сложно, ровно как и выполнить каждый этап ремонта самостоятельно.

Снятие

Первым этапом является снятие. Сделать это можно следующим образом:

• Отключите воздушный фильтр, открутите гайки для крепления и демонтируйте патрубки;
• Снимите тягу акселератора и отключите трос подсоса;
• С помощью гаечного ключа открутите крепление карбюратора и впускного коллектора;
• Внимательно следите за тем, чтобы туда не попали мелкие детали, гайки, иначе вы сами себе усложните задачу.

Разборка

Теперь необходимо выполнить разборку карбюратора на своем ВАЗ 2109. Здесь инструкция такая:

• Снимите электромагнитный клапан, из которого извлекается топливный жиклер;
• Далее снимите с карбюратора крышку. Она фиксируются при помощи 5 винтов, для которых нужна крестовая отвёртка. Аккуратно выполняйте этот процесс, чтобы не повредить поплавок;
• Демонтируйте поплавок топливной системы. Ось крепления выдавливается каким-то тонким инструментом и тем самым легко снимается;
• Теперь снимите уплотнительную прокладку. Ее лучше сразу поменять на новую. Прокладки – расходный материал. Раз уж вы взялись за разборку, есть смысл поменять расходники, что обеспечит более продолжительную и эффективную службу карбюратора;
• Демонтируйте топливный клапан. Для этого подойдет накидной ключ или головка, что позволит избежать деформации граней. Убедитесь в функциональности клапана. Игла должна ходить без проблем, люфта, а шарик легко перемещаться;
• Проверьте диафрагмы, а также пусковое устройство. Признаки исправности — пружина не втянута, диафрагма цельная, хорошо гнется, не имеет механических дефектов;
• Извлеките топливный фильтр. Он находится у боковой части карбюратора;
• Вытащите распылители ускорительного насоса в карбюраторе вашего ВАЗ 2109. Если нужно, поменяйте распылители и резинки. Хотя делать это не всегда требуется;
• Старую диафрагму ускорительной помпы выкидывайте, на ее место ставим новую. Для этого нужно открутить винты, снять крышку и пружину;
• Демонтируйте эмульсионные трубки. Их должно быть две;
• Под ними находится жиклер. Эти элементы также извлекаются при помощи отвертки;
• Демонтируйте винт, отвечающий за регулировку смеси.

Вот так выполняется снятие карбюратора на ВАЗ 2109. Сделав это, переходите к следующему этапу.

Чистка

Заранее обзаведитесь ремокомплектом для карбюратора ВАЗ 2109, чтобы все элементы, подлежащие замене, не пришлось искать в процессе ремонта. Также вам потребуется ацетон или керосин. Они пригодятся для основного этапа ремонта — промывки.

Следует отметить, что замена карбюратора на ВАЗ 2109 — это крайняя мера. Как показывает практика, этот агрегат достаточно надежный, служит продолжительное время.

Промыть необходимо следующие компоненты карбюратора:

• Топливный клапан;
• Жиклеры;
• Распылители;
• Крышка насоса ускорительного;
• Топливные главные жиклеры;
• Эмульсионные трубки.

Средство для чистки карбюратора

Закончив промывку, обязательно просушите и продуйте детали. При использовании компрессора для продувки, крепко держите запчасти. Из-за их небольшого веса они легко теряются.

Сборка

Мы уже рассказали, как снять карбюратор на ВАЗ 2109. Потому сборку можно выполнить в обратной последовательности. Но чтобы у вас не возникло проблем, разобьём этот процесс на этапы.

1. Монтируйте топливный фильтр. Берите новый, либо тщательно очищайте старый. Установите пробку.
2. Закрепите поплавок. Убедитесь, что он цел. Для этого просто поместите его в емкость с горючим на пару минут. Если внутри него окажется топливо, покупайте новый поплавок.
3. Замените все диафрагмы. Ремонтировать их не имеет никакого смысла.
4. Соберите ускорительный насос, топливную помпу, а также экономайзер.
5. Теперь очередь за электромагнитным клапаном. Перед его установкой проверьте на предмет работоспособности. Для этого его подключают к аккумуляторной батарее — плюсом на клемму клапана, а минусом — на корпус. Если игла втянулась, значит все хорошо. В противном случае запчасть нужно поменять.
6. Установите эмульсионные трубки.
7. Поставьте на место крышку от карбюратора.
8. Сам карбюратор в сборе тоже желательно продуть. Это будет контрольный этап, завершающий качественную самостоятельную сборку.

Установка

Установить карбюратор достаточно просто, однако важно обратить внимание на некоторые нюансы.

1. В процессе монтажа агрегата на впускной коллектор убедитесь, что корпус имеет плоскость. Речь идет о ровности поверхности. Часто она оказывается деформированной. Вооружитесь уровнем, дабы в этом убедиться.
2. При наличии деформации протрите ее точильным камнем.
3. После этого монтируют карбюратор, подключают трос подсоса, акселератора, трубки подачи горючего и прочие элементы.
4. После этого устанавливают воздушный фильтр.

Учтите, если вы планируете затем регулировать карбюратор, тогда монтировать фильтр не имеет смысла. Сперва выполняется регулировка, и только потом его можно будет установить. Так вам самим окажется проще и удобнее работать.

Регулировка

Вряд ли разборка карбюратора на ВАЗ 2109 вызвала у вас множество проблем. А вот регулировку все же лучше доверить специалистам. Потому посетите проверенную, надежную станцию технического обслуживания. Мастера выполнять необходимые настройки, подойдут к вопросу профессионально, сэкономят вам кучу времени. Что самое приятное, сегодня за регулировку карбюраторов много денег не берут. В этом компоненте владельцам автомобилей ВАЗ вообще хорошо, поскольку запчасти дешевые, да и с ремонтом проблем не возникает.

Самостоятельно некоторые решаются отрегулировать холостой ход и количество подаваемой смеси. Это позволит мотору работать эффективнее. Для ВАЗ 2109 предусмотрено техническое руководство, в котором указываются нюансы самостоятельного выполнения такой работы. Потому ориентируйтесь строго по нему.

 Загрузка …

Регулировка и регулировка карбюратора ВАЗ-2109. Как правильно отрегулировать карбюратор ВАЗ-2109

Причин, из-за которых может потребоваться регулировка карбюратора ВАЗ-2109, очень много. Это и некачественное топливо, загрязнения в виде отработанных смазочных материалов, мусор из окружающей среды. Но в процессе постоянного использования этот механизм не требует особого ухода снаружи. При сильном загрязнении трущихся и движущихся частей пора производить очистку и регулировку.

Как понять, что карбюратор не настроен?

Это довольно просто. В принципе, опытный автомобилист сразу поймет, что к чему. Но если вы только новичок, то должны знать, что есть ряд признаков и что ремонтировать карбюратор ВАЗ-2109 не нужно, нужно уметь в них разбираться. Во-первых, машина глохнет во время движения. Это может произойти, если ехать на холодном двигателе без подсоса, что вполне нормально. Но когда двигатель набрал рабочую температуру, отпускаешь газ, а машина чахнет, значит, пора ее чистить.

Во-вторых, если обороты коленвала набираются с трудом, то это говорит о плохой тяге — и снова виноват карбюратор. Когда машина едет по ровной дороге на холостых оборотах и ​​дергается, то это явный признак неисправности, который рекомендуется как можно скорее устранить.

В принципе, признаков, определяющих неисправность данного узла автомобиля, еще очень много. Более того, грамотная регулировка карбюратора ВАЗ-2109 поможет избежать повышенного расхода топлива, что особенно актуально, если учитывать сегодняшние цены на бензин.

Винты «качества» и «количества»

Работу рекомендуется выполнять вдвоем, так как неудобно постоянно бегать от карбюратора к педали акселератора, доставать и давить на газ. Но это необязательное требование. Что нужно знать, так это то, что регулировку можно выполнить без наличия каких-либо специальных инструментов и других приспособлений. Простыми словами — голыми руками.

Но для этого нужно знать, что такое винты «качества» и «количества». Первые служат для того, чтобы можно было добиться нестабильной работы двигателя. Вращение в обратном порядке обеспечивает нормальную работу двигателя. В этом случае винты «количества» служат для увеличения или уменьшения скорости. После этого снова возвращаются к настройке «качества», затем «количества» и т. д. На практике все это достаточно просто. Тем не менее, в автомастерской за такую ​​простую регулировку возьмут приличную сумму.

Подготовительные работы

Перед тем, как настроить карбюратор ВАЗ-2109, необходимо выполнить ряд требований. Конечно, это не обязательно, но желательно. Прежде всего, работы следует проводить в хорошо проветриваемом помещении. Желательно, чтобы автомобиль стоял строго горизонтально или под наклоном не более нескольких градусов по любой оси.

При внутренней очистке нельзя использовать ветошь, так как внутри останутся ворсинки, что будет способствовать неправильной работе форсунок. Другими словами, корректировка будет сведена на нет. Чистка и регулировка карбюратора ВАЗ-2109должны производиться специальными препаратами. Если такого средства нет под рукой, то подойдет бензин. Наилучшие результаты можно получить при использовании сжатого воздуха. Итак, мы подготовились к выполнению работы, теперь можно переходить к практической части.

Регулировка карбюратора ВАЗ-2109: общие положения

Непосредственно перед регулировкой очистите его. Можно использовать бензин, сжатый воздух или спец. удобства. Во время работы нужно иметь под рукой плоскую отвертку. Также зажигание регулируется перед регулировкой и очисткой. Нет смысла регулировать карбюратор, если он установлен позднее или раннее зажигание.

Еще нужно помнить, что регулировка проводится только при рабочей температуре двигателя, то есть желательно прогреть автомобиль и только потом приступать к процессу. Дросселем нужно убрать тягу с педали газа. Сразу после этого необходимо отключить вентиляцию картера. Далее выполняем проверку на отсутствие вакуума в трубке опережения. Если да, то что-то сделано не так. Затем можно переходить к регулировке винтов качества, которые позволят наладить стабильную работу мотора автомобиля.

Регулировка дроссельной заслонки

Это «подсос», который необходим при холодном пуске двигателя. Причин выхода из строя этого механизма несколько. Несмотря на то, что его устройство простое, его ремонту желательно уделить пристальное внимание. Дроссель – своеобразный палочка-выручалочка при минусовых температурах. Поэтому регулировку карбюратора ВАЗ-2109 необходимо начинать с «подсоса».

В первую очередь проверьте натяжение троса. Здесь вы можете столкнуться со следующими проблемами: недостаточное или чрезмерное натяжение. Так как и то, и другое способствует тому, что заслонка не открывается или не закрывается полностью, что не есть хорошо для карбюратора.

Для выполнения работы нам понадобится ключ на 13, которым мы будем регулировать натяжение троса. Если педаль газа вдавить в пол, то заслонка должна полностью открыться, отпускаю газ — заслонка закрыта. Если это не так, то регулируем положение контргайки при использовании ключа на 13, пока не достигнем оптимальных результатов.

Привод воздушной заслонки и ее регулировка

После того, как мы отрегулировали привод дроссельной заслонки карбюратора, переходим к воздушной заслонке. Прежде всего, прежде чем снимать крышку, снимите крышку с воздушного фильтра. Кстати, попутно можно поменять фильтр, особенно если это делалось давно. Ход в оболочке должен быть свободным.

Если заслонка не требует регулировки, то при полностью утопленной ручке подсос находится под торпедой. Заслонка должна быть открыта на 100%. Если это не так, то необходимо ослабить упорный болт гаечным ключом. Переходим к настройке. После достижения оптимального результата затяните болт на рычаге и закройте крышку фильтра. Но тут есть нюансы.

Первое, что нужно сделать, это повернуть рычаг заслонки, пока она полностью не откроется. После этого вы должны опустить этот рычаг до упора. Плоскогубцами вынуть кабель из изоляции и вдавить болт. Проверяем, открывается ли заслонка полностью. При необходимости постепенно перемещайте оболочку троса и затягивайте крепежный болт.

Как отрегулировать карбюратор ВАЗ-2109: пусковое устройство

От работы этого механизма зависит многое. Но чтобы произвести регулировку максимально точно, необходимо демонтировать карбюратор. Сделать это несложно. Но если его нет, то можно попробовать выполнить настройку на установленном механизме. Принцип в том, что требуется правильно выставить стартовые зазоры. От этого будет зависеть, насколько хорошо машина заведется.

Как было отмечено выше, существует несколько способов, как отрегулировать карбюратор ВАЗ-2109. Если без снятия, то обязательно тахометр. Сначала необходимо полностью снять корпус воздушного фильтра, затем полностью вытащить рычаг воздушной заслонки (находится под торпедой в салоне). Запускаем двигатель и наблюдаем.

С помощью плоской отвертки откройте воздушную заслонку примерно на 30 %. Берем ключ на 7 и вращаем регулировочный болт до тех пор, пока на тахометре не будет виден результат 3100-3400 оборотов. Как только эта цифра будет получена, лоскут можно смело опускать.

Что нужно помнить при ремонтных работах

Всем известно, что двигатель – это сердце автомобиля, а карбюратор – его клапан. Если второй выходит из строя, полностью страдают все системы. Поэтому, чтобы состояние автомобиля было на уровне, необходимо периодически ремонтировать карбюратор ВАЗ-2109. А вот что касается самого ремонта, то его лучше доверить профессионалам, так как без опыта можно только усугубить ситуацию.

Также желательно заправлять качественным топливом, так как оно влияет на работу автомобиля и самого карбюратора. Смазка – еще один важный момент. Без него ничего работать не будет, поэтому такие же «качественные» саморезы время от времени следует смазывать. То же самое относится и к тросам воздушной заслонки, которые необходимо периодически менять. Как показывает практика, они выходят из строя в самый неподходящий момент.

Регулировка холостого хода карбюратора

Итак, прежде всего, прогрейте двигатель до рабочей температуры. Работу нужно производить при включенных элементах питания (свет, проигрыватель и т.д.), поэтому перед началом работы желательно зарядить аккумулятор, чтобы он не сел в неподходящий момент. Работать надо опять же с винтами «качества», но последовательность немного другая.

Сначала нужно получить максимальные обороты на холостом ходу (х.х.). После этого крутите винт «количества» до тех пор, пока скорость не станет примерно на 50-150 меньше, чем должна быть на х. Х. Как правило, это около 800 оборотов коленчатого вала. После этого винт «качества» снижает значение до нормального — примерно 900-950 оборотов. После этого работу можно считать выполненной. Стоит помнить, что замена карбюратора ВАЗ-2109 может понадобиться только в том случае, если не обращать внимания на его неисправность. Как правило, этот механизм может работать длительное время. Но не забывайте про чистку и настройку.

О карбюраторах Солекс

Пару слов нужно сказать о настройке данного устройства. Первый этап – установка правильного уровня в поплавковых камерах. После этого выполните регулировку холостого хода. Стоит отметить, что тюнинг карбюратора «Солекс» ВАЗ-2109следует проводить по инструкции, что не только ускорит, но и упростит работу.

Если при регулировке винта «количество» двигатель не реагирует, необходимо заменить холостой ход на меньший или подтянуть электромагнитный клапан. Что касается подбора джетлоков, то это довольно трудоемкий процесс. Необходимо ориентироваться на рабочий объем двигателя. Чем больше объем, тем меньше нужна струя.

Также есть переходный режим, отвечающий за отсутствие сбоя при запуске автомобиля и его нормальную работу (чихание, выстрелы). Вся вина в щелевом отверстии. Он расположен непосредственно под дроссельной заслонкой. Если нажать педаль акселератора, то бензин из жиклера подается в отверстие. Если этого не произойдет, машина может заглохнуть.

Теоретическая информация

Было бы лишним говорить о том, что карбюратор – это устройство, прямое назначение которого – смешивание и дозировка топлива, поступающего в цилиндры двигателя. В противном случае именно здесь формируется рабочая смесь. За качество отвечают самолеты. Это касается всех моделей отечественного автопрома, в том числе и ВАЗ-2109. Карбюратор рассыпается из-за неправильно настроенных жиклерных форсунок.

Кроме того, важен такой показатель, как их продуктивность. Его получают из длины патрубка, а также его раскрытия (пропускной способности). Если увеличить сечение сопла примерно на 10%, то пропускная способность увеличится на 25%. Из этого можно сделать вывод, что при правильной настройке описанных устройств можно не только снизить расход топлива, но и увеличить мощность двигателя. Как видим, тюнинг карбюратора ВАЗ-2109позволяет многое.

Из-за чего возникают проблемы

Как правило, сам карбюратор при должном уходе будет нормально работать. Однако есть несколько нюансов, на которые необходимо обратить внимание. Например, после установки карбюратора ВАЗ-2109 появилась нестабильность работы двигателя на х. X. Причиной этого может быть неправильное натяжение троса акселератора (акселератора). Но все это легко исправляется, и сейчас мы посмотрим, как.

Для начала необходимо провести точную диагностику. Поэтому необходимо отсоединить провод акселератора от карбюратора. Это сделано для того, чтобы можно было вручную регулировать дроссельную заслонку на работающем двигателе. Если при движении дроссельной заслонки обороты падают до необходимой скорости, то необходимо менять или регулировать трос. Если обороты не изменились, то дело все же в карбюраторе.

Заключение

Хочется сказать, что часто требуется простая регулировка зажигания ВАЗ-2109. Карбюратор в этом случае может нормально работать, но из-за ненастроенного зажигания возникает ощущение его неисправности. Как неоднократно говорилось выше, многое зависит от качества карбюраторной смеси.

Не рекомендуется заменять форсунки самостоятельно. Это связано с тем, что каждый из них подходит только для определенной модели карбюратора. При установке от любого другого может увеличиться расход топлива, уменьшиться мощность двигателя, ухудшиться динамика и т.д. Но если вам все же необходимо выполнить замену, следует ориентироваться на нанесенную маркировку. Покупать комплект нужно сразу, а не отдельно, так как это небезопасно и можно нарваться на несоответствие с маркировкой.

Регулировка карбюратора ваз 2109 главное в ремонте

Регулировка карбюратора процесс тонкий и требует определенной внимательности. Для того чтобы получить желаемый результат, регулировку обычно проводят на холостом ходу. Итак, вот стандартный карбюратор на ВАЗ 2109:

Здесь хорошо видны винты «количества» и «качества», которыми производится калибровка карбюратора.

Тонкая регулировка двигателя не производится. Это важно — не забывайте. Что нужно сделать:

• Прогреваем двигатель и глушим.
• Возьмите смесь качества шнека. Сначала нужно выкрутить его до предела. Потом — открутить на четыре, или пять оборотов. В результате мы получаем полностью обогащенную смесь.
• Далее проделайте то же самое с количеством винта, но он должен быть откручен на три оборота.
• Теперь можно запустить прогретый двигатель.
• С помощью винта количество необходимо отрегулировать холостой ход. Отметка 800 об/мин.
• Теперь медленно затяните винт качественной смесью. Важный момент — газораспределительный механизм, зажигание и сам карбюратор должны быть целыми!
• Дальнейшая регулировка скорости. Во-первых, они немного увеличатся. Тогда они станут менее стойкими. При дальнейшем затягивании винта они будут уменьшаться. Как только вы заметите, что обороты идут неустойчиво, можно открутить винт на пол-оборота.
• Далее проводим коррекцию оборотов винтом. Не забудьте проверить количество оборотов при повышенных нагрузках — включенной печи, например. Зимой и при обычных для всех 850 оборотах надо поднимать до 1000.

Штатная регулировка карбюратора Солекс ВАЗ 2109 несколько отличается. Это связано с устройством этих карбюраторов. Каковы основные различия?

Рекомендуемый артикул: Система охлаждения двигателя тоже незаменимая вещь в автомобиле.

На этой схеме вы видите устройство карбюраторов Солекс. Здесь обороты холостого хода регулируются несколько иначе. Делается это с помощью стопорного винта дроссельной заслонки первой камеры. На рисунке он номер 1.

Второе существенное отличие состоит в том, что винт качества смеси (на рисунке выше он номер 2) имеет одиннадцать витков.

Для наглядности, как происходит точная регулировка карбюратора ВАЗ 2109, видео — лучший вариант.

Если у вас автомобиль ВАЗ 2109 и как отрегулировать карбюратор вы можете узнать посмотрев это видео. В ней описан процесс регулировки карбюратора ВАЗ на холостом ходу. Это видео также отлично подойдет тем, кто решил сделать тюнинг ВАЗ 2109:
