Расположение реле бензонасоса на Форд Фокус 2
Отказ бензонасоса это ещё не повод снимать и разбирать топливный бак и доставать модуль бензонасоса. Причиной отказа может быть не только сгоревший электродвигатель или забитый фильтр грубой очистки. Сегодня разберёмся где находится реле бензонасоса в Форд Фокус 2, как его проверить и есть ли ещё какие-либо подводные камни в электрооборудовании системы питания.
Содержание
- 1 Реле бензонасоса на Форд Фокус 2
- 1.1 Аварийное реле топливного насоса
На всех версиях Форд Фокус второго поколения предохранитель и реле бензонасоса расположены в монтажном блоке, который установлен под бардачком спереди от пассажирского сиденья.

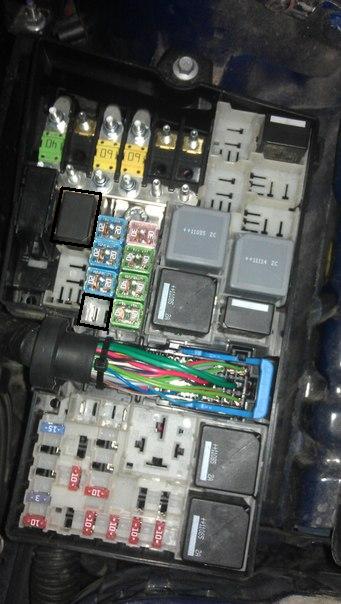

Расположение блока предохранителей.
Реле нам может понадобиться тогда, когда при включённом зажигании мы не слышим шума от работающего бензонасоса. Возможно, что неисправен сам топливный насос, но чаще всего неисправность кроется в цепях его питания.
Чтобы проверить цепь, в первую очередь обращаем внимание на предохранитель F111 номиналом в 15 Ампер. Если он перегорел, менять его не спешим, а сначала проверяем, замыкает ли на корпус один из выводов коннектора предохранителя. Вторым в очереди на проверку будет как раз реле топливного насоса. Независимо от того, слышны щелчки при включении зажигания, или нет, реле будем проверять. В монтажном блоке оно обозначено R19. Однозначно можно судить о неисправности насоса только тогда, когда заменить его заведомо рабочим.
Для этого в магазин ходить не нужно, а можно взять реле, к примеру, от звукового сигнала. На монтажном блоке оно обозначено как R2. Вынимаем из блока реле R19, на его место устанавливаем реле R2. Если топливный насос запустился при включении зажигания, виновато именно реле. Если же насос молчит, обращаемся к другому реле, о котором знают немногие.
Аварийное реле топливного насоса

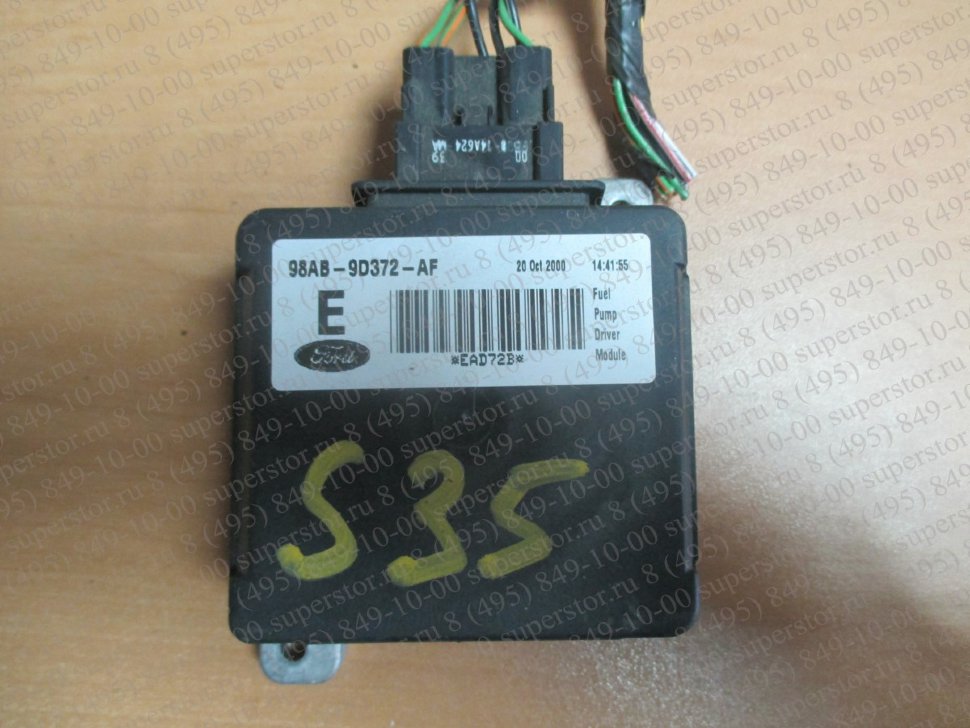

Так оно выглядит.
В системе подачи питания на топливный насос установлено ещё одно реле, которое может сработать так, что мы этого не заметим. Предназначение этого реле — отключить насос при аварии, чтобы перекрыть подачу топлива. В Фокусах разных лет выпуска аварийное реле установлено в разных местах, но в большинстве автомобилей его надо искать за пластиковой облицовкой порога водительской двери.
Это реле срабатывает от удара, а иногда в тех случаях, когда мы поймали крупную яму и подвеска получила пробой. Реле воспринимает удар как аварийный и срабатывает, отключая питание электродвигателя бензонасоса. В этом просто убедиться — достаточно нажать на кнопку, которая замыкает контакты реле (она находится сверху и к ней можно подобраться пальцем через специальное отверстие). Если это не помогло, снимаем пластиковую накладку, отключаем контактную колодку от реле и замыкаем контакты. Если и при этом насос не запустился с включённым зажиганием, необходимо искать причину в контактах насоса или проводить его замену. Удачного всем ремонта и безопасных дорог!
Предохранитель бензонасоса Форд Фокус 2: где находится реле
Стандартный предохранитель бензонасоса Ford Focus 2 спроектирован в спарке с соответствующим реле. Подобная компоновка обеспечивает полную защиту важного агрегата от перегрузок или короткого замыкания.
Содержание
- 1 Бензонасос Focus 1
- 1.1 Предохранители американца и европейца
- 1.2 Реле бензонасоса: где стоит
- 2 Бензонасос Focus 2
- 2.1 Предохранитель топливного насоса
- 2.2 Реле
- 2.3 Аварийное реле: где находится
- 3 Как проверить
- 4 Инструкция по снятию и замене
- 5 Меры безопасности при замене
- 6 Итог
Принцип действия узлов заключается в следующем.
- Пользователь проворачивает ключ в замке зажигания.
- Блок управления подает питание на цепь контроля прибора.
- Через предохранитель замыкается управляющей контакт релейного выключателя и питание подается на топливный насос.
Последовательность действий актуальна для моделей дорестайлинговых и после него.
Бензонасос Focus 1
На самой распространенной модификации автомобиля с мотором 1,6 литра предохранительный элемент устанавливается на позиции №12 салонного блока. Вставка подает напряжение на реле силовой магистрали, и оно проходит на обмотки электромотора устройства.
Предохранители американца и европейца
В большинстве модификаций машины расположение плавких вставок не меняется.
Реле бензонасоса: где стоит
Бензонасос Focus 2
Второе поколение автомобиля отличается по конструкции от предшественника. В зависимости от года выпуска расположение установки вставок может значительно отличаться. В версии рестайлинг место деталей одно, первые модификации имеют совершенно другой номер. Следовательно, артикул также отличается.
Предохранитель топливного насоса
На фото выше представлен блок версии 2007 года, 2008 и последующих, после рестайлинга. Здесь вставка бензонасоса ФФ 2 расположен под номером 111 и имеет стандартный цвет.
В первом поколении машины за агрегат отвечает вставка F51.
Реле
Выключатели силовой магистрали устанавливаются под номерами К4 и R19 для изначальной и рестайлинговой версии машины.
Аварийное реле: где находится
В зависимости от года выпуска, дорестайл или после него расположение может значительно отличаться. Самым частой областью установки является ниша под пластиковой накладкой порога с водительской стороны.
Как проверить
Для проверки реле потребуется выполнить процедуру.
- Найти в автомобиле необходимый элемент и отключить контактную группу.
- К управляющей паре следует подключить напряжение 12 Вольт, после чего реле щелкнет. Если его нет, элемент неисправен.
Инструкция по снятию и замене
Чтобы заменить предохранитель на ФФ2 достаточно выполнить процедуру.
- Открыть крышку блока.
- Найти внутри требуемый элемент и вынуть его. В случае с предохранителем используются специальные щипцы или пинцет. Если дело касается релюшки следует просто вынуть деталь с посадочного места.
- Установка нового элемента выполняется в обратной последовательности.
Меры безопасности при замене
Чтобы безопасно выполнить работу и избежать травм следует соблюдать определенные правила.
- Перед началом работ снимать клеммы с аккумуляторной батареи.
- При работе обязательно фиксировать машину в устойчивом положении.
Итог
Элементы Фокуса расположены в удобных местах и достаточно продуманы конструктивно. Детали обладают повышенной надежностью и долговечностью.
Оставить отзыв
Где находится реле топливного насоса Форд Фокус 2007 года выпуска?
Реле топливного насоса Ford Focus 2007 года находится в моем блоке предохранителей или где-то еще? Я не знаю, где найти эту часть моей машины, но думаю, что ее нужно отремонтировать или заменить.
Лиз Дженсон · Ответ дан 07 октября 2022 г.
Отзыв от Шеннон Мартин, лицензированного страхового агента.
Релейный топливный насос Ford Focus 2007 года находится внутри перчаточного ящика . Чтобы получить к нему доступ, вам нужно снять небольшую крышку в верхней левой части перчаточного ящика. Внутри вы должны найти блок предохранителей вашего автомобиля.
Реле топливного насоса будет с правой стороны блока предохранителей, но вам может быть трудно определить правильный предохранитель без руководства пользователя , в котором есть схемы с подробным описанием расположения каждого предохранителя. Это гарантирует, что вы проверяете правильный предохранитель.
После того, как вы позаботились о реле топливного насоса, обратите внимание на варианты страхования автомобиля Ford. Переплатить за автострахование легко, но с приложением Jerry сэкономить еще проще!
Воспользуйтесь Jerry, чтобы за считанные минуты просмотреть список выгодных предложений и сэкономить в среднем 800 долларов США в год на страховании автомобиля!
ЕЩЕ : Как заменить жидкость гидроусилителя руля в Ford Focus 2007 года
Запчасти FordCar
ПОЧЕМУ ВЫ МОЖЕТЕ ДОВЕРЯТЬ JERRY
Jerry сотрудничает с более чем 50 страховыми компаниями, но наш контент основан на независимых исследованиях, написан и основан на фактах -проверено нашей командой редакторов и агентов. Нам не платят за обзоры или другой контент.
Просмотрите больше содержания
Ресурсы ремонта автомобиля
Что делать, если ваш парковочный тормоз не будет включать
Что делать, если ваш парковочный тормоз не выпустит
AC RELAY RELAY RELAY.
Замена прокладки корпуса масляного фильтра
Замена кабеля зажигания
Страхование вашего автомобиля
Базовая страховка Honda Civic
Chevrolet Express G3500 Insurance Cost
Chrysler Pacifica Lx Insurance Cost
Mini Cooper Paceman Insurance Cost
Ram Promaster 2500 2500 Standard Insurance Cost
Insurance in Your State
Insurance В вашем городе
Страхование автомобилей Coronado
Страхование автомобилей Teachey
Страхование автомобилей Jamestown
Страхование автомобилей Corning
Страхование автомобилей Bunker Hill
Что спрашивают другие
Насколько надежен Jeep Wrangler?
Я давно присматриваюсь к Jeep Wrangler Sahara. Мне нравится тщательно исследовать транспортные средства перед тем, как их купить, и по мере того, как я больше копаюсь в Wrangler, я не так в этом уверен. Получает ли Jeep Wrangler хорошие рейтинги надежности?
Андреа Барретт
20 апреля 2022 г.
Сколько ехать от Вермонта до Нью-Йорка?
Я живу на Манхэттене, но хочу поехать в Вермонт покататься на лыжах. Я никогда раньше не путешествовал, поэтому не знаю, насколько это далеко. На каком расстоянии Вермонт от Нью-Йорка?
Эрик Шад
10 марта 2022 г.
Как оставить машину работающей в GTA 5?
Я постоянно сталкиваюсь с проблемами, когда меня достают копы, потому что моя машина не заводится, когда я в нее вхожу. Есть ли способ сохранить вашу машину в GTA 5?
Эрик Шад
25 марта 2022 г.
Просмотреть все вопросы
Прочитать советы автомобильных экспертов в Джерри от Вольво.
Престон Чарльз
19 октября 2022 г.
Насколько плохи пробки в Сан-Франциско?
Сан-Франциско занимает пятое место среди городов США по трафику, в среднем 59часов, потерянных из-за пробок только в 2021 году.
Preston Charles
27 марта, 2022
Просмотр по темам
Пикап
Знаменитости
Расширенная гарантия
.
Компактные автомобили
Кредитный рейтинг
Алабама
Гибрид
Автомобильные технологии
McLaren
Утверждения о страховании автомобилей
Medpay
Платежи автокредитования
Future Cars
Isdemeanor
Пикап
Безрассудное вождение
Советы по вождению
NOL LONGE
NOL LONGIN Никакого спама и нежелательных телефонных звонков
Цитаты ведущих страховых компаний
Найдите страховые накопления — это абсолютно бесплатно
Ресурсы
Страхование автомобилей
Дешевая страховка автомобиля
Страхование автомобилей онлайн
Типы страхования
Страхование автомобиля.
Chevrolet
Mitsubishi
Страхование автомобиля государством0003
Схема блока реле предохранителей Форд Фокус 2G с назначением и их расположением дизельные двигатели. За это время автомобиль один раз подвергался рестайлингу, который коснулся как салона, так и экстерьера. В данной публикации мы покажем обозначение блоков предохранителей и реле
Форд Фокус 2 , их расположение, схемы и фотографии. Отдельно отметим предохранитель прикуривателя. В завершение предложим для скачивания полные электрические схемы автомобиля.
Текущее назначение предохранителей может отличаться от представленного и зависит от года выпуска и страны поставки Ford Focus 2. Сверьте обозначение со схемой на обратной стороне защитной крышки. А если у вас не то поколение модели, смотрите здесь: Фокус 1 и Фокус 3.
Содержимое
- 1 Компоновка
- 2 Моторный отсек
- 3 Пассажирский салон
- 3.1 Тип 1
- 3. 2 Тип 2
Компоновка
На этой схеме показано расположение всех электронных блоков управления.
Diagram
Assignment
1 | Air conditioner electronic control unit | |
2 | Temperature sensor of the air supplied from the ventilation grill of the dashboard | |
3 | Датчик удара (SRS) | |
4 | Датчик удара SRS, сторона водителя | |
5 | SRS Датчик удара, пассажирская сторона | |
. | Дополнительный отопитель-топливо | |
10 | Аккумуляторная батарея | |
11 | Диагностический разъем (DLC) | 3 903 | Блок управления электрическим управлением водителя — в двери |
13 | Задний блок управления левой дверью — в дверце | |
14 | . Блок управления правой двери – в двери | |
16 | Блок управления двигателем вентилятора охлаждения | |
17 | Блок управления подачей добавки | |
18 | Fuse / relay box, engine compartment | |
19 | Fuse / relay box dashboard | |
20 | Heater fan motor resistor – near the heater fan motor | |
21 | Sound signal | |
22 | Кольцевая антенна иммобилайзера | |
23 | Реле указателя поворота — переключатель указателя поворота | |
24 | Отсечка топлива | |
25 | Блок управления системой без беспрессации | |
26 | Блок управления освещением | |
27 | Многофункциональный контрольный блок-в панорусту автономный отопитель-электрический, центральный замок, обогрев ветрового стекла, лампы освещения салона, стеклоочиститель/омыватель ветрового стекла | |
28 | Блок управления навигационной системы | |
29 | Блок управления парковочной системой | |
30 | Блок управления парковочными тормозами | |
31 | SRS Электронный блок управления | Датчик положения рулевого колеса |
34 | Электронный блок управления коробкой передач | |
35 | Датчик дождя (стеклоочиститель) |
Моторный отсек
Главный блок предохранителей расположен с левой стороны под защитной крышкой.
Расположение блока под капотом
Фото для примера
Пример схемы тока на обратной стороне защитного кожуха.
Схема
Назначение
F1 | 40 / 60A Электродвигатель вентилятора охлаждения |
F3 | 60A Блок монтажа для реле и предохранителей в пассажирском отделении |
F4 | 60A. с ручным или автоматическим управлением |
F6 | 60А Резерв |
F7 | 30А Насос гидроблока АБС |
F8 | 20A Valves of the ABS hydraulic unit |
F9 | 20A Contacts and winding of the main relay |
F10 | 30A Heater fan electric motor (stove fuse) |
F11 | 20A Ignition switch |
F12 | 40A Реле зажигания. 0305 |
F15 | 30A Cooling fan relay |
F16 | 40A Left windshield heating element |
F17 | 30A Reserve |
F18 | Reserve |
F19 | 10A ABS control блок |
F20 | 15A Звуковой сигнал |
F21 | 20A Дополнительный отопитель |
F22 | 5 903 Блок управления ГУР0305 |
F23 | 30A Headlight washer pump |
F24 | 15A Reserve |
F25 | 10A Windshield heating relay coil |
F26 | 10A Automatic transmission |
F27 | 10A Муфта компрессора кондиционера |
F28 | 10A Резерв |
F29 | 10A Отдельная система климат-контроля |
F30 | 3A Блок управления двигателем, блок автоматической трансмиссии |
F31 | 10A Система зарядки аккумулятора |
F32 | 10A Автоматическая трансмиссия. датчики концентрации кислорода |
F34 | 10A Форсунки, катушка зажигания |
F35 | 10A Система управления двигателем |
F36 | 10A Engine control unit |
Relay
R1 | Start inhibit relay |
R2 | Horn relay |
R3 | Reversing light relay |
R4 | Резерв |
R5 | Реле рециркуляции отработавших газов (EGR) — для бензиновых двигателей, реле подогревателя топлива — дизель |
R6 | Main relay |
R7 | Windshield heater relay |
R8 | Ignition relay |
R9 | Headlight washer relay |
R10 | Heater fan relay |
R11 | Реле компрессора кондиционера |
R12 | Реле двигателя вентилятора системы охлаждения, реле свечей накаливания |
R13 | Реле стартера |
R14 | Реле вентилятора системы охлаждения, электродвигатель вентилятора |
Салон
Этот ящик расположен под перчаточным ящиком и крепится двумя винтами.
Type 1
Diagram
Designation
37 | 10A High beam left headlight | |
38 | 10A High beam right headlight | |
39 | 20A Cigarette lighter , rear auxiliary socket | |
40 | 20A Luke | |
41 | 20A Front passenger door electrical module | |
42 | 7.5A Heated mirrors | |
43 | 10A Электронные модули (питание от батареи) | |
44 | 10A Диагностический разъем (OBD II) | |
45 | 10A Дневные ходовые огни | |
46 | 10A Instrument cluster, multifunction electronic module (GEM) | |
47 | 15A Screen washer, heated washer jets | |
48 | 20A Low beam headlights, daytime running lights | |
49 | 15A Swirt Switch | |
50 | 20A WIPER WIPER | |
51 | 15A Топливный насос | |
52 | ||
53 | 7.5A боковой свет на левой стороне | |
54 | 7.5A СРЕДНАЯ СВЕТА СРАЖАЮЩИЙ СТО | 20a вход в вход / старт без ключа / старт |
57 | 10A Сирена против кража | |
58 | 15A Аудиосистема (батарея) | |
59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 59 | 25A Socket in the luggage compartment, trailer connector | |
60 | 15A Low beam of the right headlight | |
61 | 15A Low beam left headlight | |
62 | 20A Electric driver’s seat adjustment | |
63 | 25a Windows | |
64 | Резерв | |
65 | 10A Airbars | |
669 9304 903 | ||
67 | 10A Иммобилайзер (WFS), комбинация приборов (питание от замка зажигания) | |
68 | 7 | |
69 | 20A Противотуманные фары | |
70 | 10A Электронные модули (питание от замка зажигания) | |
71 | 72 | . |
76 | 7,5A Электронный стояночный тормоз (EPB) | |
77 | 25A Реле центрального замка | |
79 очиститель заднего стекла 19 | ||
83 | 10A CD-чейнджер, мультимедийная система для пассажиров задних сидений (RSE) | |
84 | 10A Фонари заднего хода, модуль прицепа | |
85 | 10A Cooling system | |
86 | 20A Heated seats | |
Relay | ||
K1 | Heated rear window | |
K4 | Fuel pump | |
K5 | Дневные ходовые огни |
В этой версии за работу прикуривателя отвечает предохранитель № 39, 20А.
Тип 2
Диаграмма
Обозначение
100 | 10A Электронные модули (Powered By Egnition Switch) | |
101 903 купе-кабриолет) | ||
102 | 10A Блок управления отопителем, регулировка рулевой колонки, сажевый фильтр, приемник дистанционного управления | |
103 | 10A Exterior lighting (battery powered) | |
104 | 10A Interior lighting, energy saving system | |
105 | 25A Heated rear window | |
106 | 20A Keyless Entry / Start System | |
107 | 10A Комбинация приборов (с питанием от аккумулятора), диагностический разъем | |
108 | 7,5A Дополнительные функции комбинации приборов (аудиосистема и навигационная система) | |
109 | 20A Cigarette lighter , rear auxiliary socket | |
110 | 10A Daytime running lights | |
111 | 15A Fuel pump (petrol engines) | |
112 | 15A Audio система (питание от аккумулятора) | |
113 | 10A Дневные ходовые огни | |
114 | 10A Комбинация приборов (питание от замка зажигания), иммобилайзер | |
115 | 7. 5A Внешнее освещение (питание на выключателе зажигания) | |
116 | 20A FOG Light | |
117 | 7.5A LISTIONLIT электрооборудование левой задней двери | |
119 | 15А Розетка в багажном отделении | |
120 | 20А Модуль электрооборудования правой задней двери | |
121 | 20A Heated front seats | |
122 | 10A Airbags | |
123 | 7.5A Heated mirrors | |
124 | 7.5A Side light on the left side | |
125 | 7.5A боковой свет на правой стороне | |
126 | 20a вход без ключа / старт | |
127 | 25a Windows | |
128 | 25A Windows | |
128 | 25A | |
128 | 25A | |
128 | 25A | |
128 | 25A0305 | Reserve |
129 | 20A Windshield wiper | |
130 | Reserve | |
131 | 15A Rear window wiper | |
132 | 15A Brake light | |
133 | 25A Электрический модуль двери переднего пассажира, реле центрального замка | |
134 | 20A Электрический модуль двери водителя, центральный замок | |
135 | 20A Дневные ходовые огни | |
136 | 15A Стиральная машина, нагреваемая стиральная машина | |
137 | 10A Струкция питания анти-уточника | |
10A. педаль газа, блок управления АКПП | ||
139 | 10A Дальний свет правой фары | |
140 | 10A Дальний свет левой фары | |
141 | 10A Reversing lamps, power mirrors | |
142 | 15A Low beam of the right headlight | |
143 | 15A Low beam left headlight | |
Relay | ||
R1 | Топливный насос | |
R2 | Резерв |
Предохранитель №109 на 20А отвечает за прикуривание сигареты.
На задней стороне коробки могут быть отдельные элементы реле.
Описание
- R1 RELAY Low BEAM
- R2 R2 High Beam Relay
- R3 RELAY для центральной блокировки и заднего стеклоочистителя
- R4 Дверная дверная дверная дверь
- R5 Relay для открытия других DOORS
- R6 R6040
- R5.
