Регулировка света фар на ВАЗ 2103, ВАЗ 2106

Добро пожаловать!
Свет фар – иногда бывает едёшь по трассе и в глаза очень сильно слепит проезжающая мимо машина, но тот кто сидит за рулём данного автомобиля вряд ли задумывается над тем, хорошо ли другие водители воспримут его задранные вверх фары, поэтому чтобы такого не было как говориться нужно всегда начинать сперва с себя, а потом уже переходить к другим людям. Так на чём мы остановились: “Ах да задранные вверх фары”, так вот не каждый владелец знает как регулировать фары на своём автомобиле, поэтому в большинстве случаев людям приходиться ездить на низко опушенных фарах из-за чего очень плохо видно дорогу, или на сильно поднятых фарах, поэтому чтобы вы в дальнейшем могли менять направление света которые дают передние фары, то для этого прочтите данную статью где в подробностях описывается весь процесс регулировки.

Примечание!
Для регулировки света фар, вам нужно будет взять с собой: Отвёртку, а так же тёмную тряпку для того чтобы закрыть ею одну фару, при настройке другой, так как все фары регулируются по штучно, а не целиком!

А так же для регулировки нужно будет запастись: Обычным мелом для того чтобы нанести разметку на какое либо сооружение, но это по усмотрению, так как фары так же можно настраивать и на глаз!

Краткое содержание:

• Регулировка фар
• Дополнительный видео-ролик

Примечание!
Перед тем как начать регулировку, обязательно дождитесь тёмного времени суток, или же если нет такой возможности тогда произведите регулировку фар в каком либо тёмном помещёнии, допустим в гараже, но при этом автомобиль должен будет стоять только лишь ровно, а на месте водительского кресла должен сидеть человек вес которого составляет около 75 кг и при регулировки давление в колёсах так же должно быть приведено в норму!

Регулировка:
1) Для того чтобы отрегулировать передние фары, подумайте сперва с каких именно фар вы начнёте свою регулировку, с внутренних (нижний-верхний рисунок) или же с наружных (нижний-нижний рисунок).

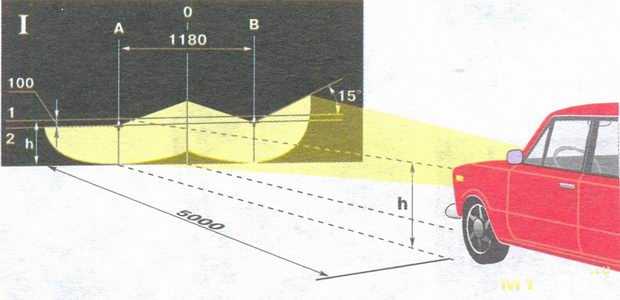

2) Допустим с фарами вы разобрались, после чего на каком либо сооружении начертите обычным мелом вот такую вот схему для регулировки наружных фар:

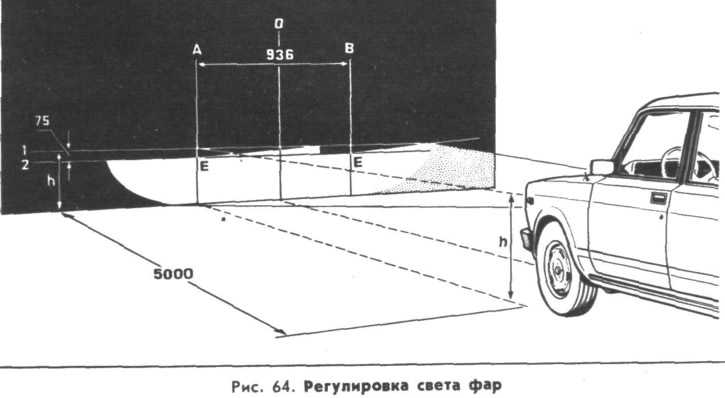

Или же вот такую вот, для регулировки внутренних фар:

Примечание!
Координаты на данных схемах: цифра 1 – это горизонтальная линяя которая соответствует центру фар. 2, 3- это линия которая проходит через центры световых пятен. А и В, С и Е так же вертикальные линии которые соответствуют центрам света фар. А буква О – это осевая линия!

3) Затем сядьте в автомобиль и поставьте его на ровную поверхность, отъехав при этом на 5 метров от данной схемы на автомобиле.

Примечание!
Помните что стана у сооружения должна быть ровная и тем самым автомобиль должен будет стоять строго перпендикулярно к данной стене!

4) Теперь снимите со своего автомобиля облицовку, которая закрывает передние фары. (О том как снять облицовку, см. в статье под названием: «Замена передних фар», пункт 3)

5) Следом когда облицовка будет снята, закройте плотной материей темного цвета ту сторону фар которую вы пока не планируете регулировать.

6) Затем включите ближний свет на вашем автомобиле и посмотрите как у вас светит правая наружная фара, если будет нужно то в таком случае отрегулируйте её… (Продолжение в пункте 7)

7) Для регулировки данной фары, возьмите в руку отвёртку и ей повращайте регулировочные винты фары, и тем самым отрегулируйте направление света данной фары.

Примечание!
При регулировки всегда пытайтесь регулировать фару сперва в одной плоскости, а только уже после этой регулировки беритесь за другую плоскость на которую падает свет фар, например сперва отрегулируйте фары по горизонтали относительно схема, а затем по вертикали, благодаря такой регулировки фары можно быстрее и более точно отрегулировать!

Если наружные фары будут отрегулированы правильно, то обратите своё внимание ещё раз на схему, а особое внимание на линию 2, с которой обязательно должна совпадать верхняя граница световых пятен наружных фар! (Всегда помните, для того чтобы регулировка была более правильной, регулируйте обе наружные фары сразу, а не сперва наружную потом внутреннюю и т. д. Всегда регулировка фар осуществляется вместе)

А так же обратите своё внимание ещё раз на схему, а именно присмотритесь к тем местам где точки световых лучей пересекаются, с линиями А и В!

Регулировочные винты наружной и внутренней фары указаны на фото которое приведено чуть ниже:

Примечание!
При помощи винта 1 – фара регулируется в горизонтальном направлении, а при помощи винта 2 в вертикальном. А если говорить о наружной фаре, то здесь за вертикальную регулировку отвечает регулировочный винт 3, а за горизонтальную винт 4!

8) Теперь перейдите к регулировки внутренних фар, и таким же образом отрегулируйте их.

9) Далее возьмите тряпку и если будет надо тогда закройте ей наружную фару, после чего включите дальний свет и проверьте регулировку внутренней фары которую вы только что отрегулировали.

Примечание!
Если будет надо тогда отрегулируйте при помощи отвёртки направление светового пучка, начиная сперва с одной плоски а затем плавно переходя к регулировки другой!

При правильно отрегулированных внутренних фарах, световые пятна а именно их центральная часть должна находиться на пересекающей линии 3, а пересекаться эта линия должна с линиями С и Е!

10) И в завершение выключите фары и после чего установите облицовку фар на своё место.

Дополнительный видео-ролик:
Если вам интересно, то просмотрите приведённый чуть ниже видео-ролик, где регулировка фар осуществляется на специальном стенде:

Инструкция по регулировке фар на авто ВАЗ 2107

Ездить в ночное время на машине с неотрегулированными фарами также опасно, как и эксплуатировать автомобиль без света. Ночью при движении водитель должен хорошо видеть дорогу, так как от этого зависит не только его жизнь, но и безопасность других участников движения. Чтобы повысить безопасность передвижения в ночное время суток, нужна регулировка фар на ВАЗ 2107, и сделать это может каждый владелец этого транспортного средства.

Содержание

• 1 Распространенные неисправности фар
  • 1. 1 Особенности блока оптики
  • 1.2 Регулируем фары на ВАЗ 2107

Не только на семерке, но и прочих моделях авто возникают разные неисправности, связанные с оптикой. При возникновении поломок их надо попытаться устранить как можно быстрее. Одной из самых простейших поломок является перегорание ламп, в результате чего снижается видимость дороги или вовсе исчезает. Продолжать движение с неисправными фарами строго противопоказано, поэтому рассмотрим, какие еще виды неисправностей возникают с фарами:

1. Повреждение стекла — причинами чаще всего является камешек, который вылетает из-под колес встречно проезжающих или обгоняющих транспортных средств. Стекло необходимо обязательно заменить, так как через трещину может внутрь попасть вода, которая поспособствует перегоранию лампочки.
2. Выход из строя лампы, а точнее перегорание на ней нити накаливания. Если перегорает лампочка, то ее следует заменить. На семерке устанавливаются лампы с двумя нитями накаливания, которые отвечают за работу дальнего и ближнего света. Как правило, лампы перегорают поодиночке, поэтому всегда есть возможность добраться домой с одной исправной фарой.
3. Неисправность стеклоочистителей — на некоторых семерках может быть установлен механизм очистки стекол фар(дворники). Эти очистители позволяют всегда поддерживать стекла прозрачными, что положительно влияет на свет фар.

Если не горят обе фары на ВАЗ 2107, то не стоит торопиться разбирать их. Для начала надо проверить исправность предохранителей, а также реле и проводки.

Особенности блока оптики

Передняя оптика на ВАЗ 2107 представлена в виде пластикового корпуса, внутри которой расположен отражатель и стекло. Стекло выполняет не только защитную опцию, но еще и обеспечивает правильное светоотражение на дорожное полотно. Лицевая сторона имеет прямоугольную форму, и сверху стекла, некоторые владельцы семерок устанавливают пластиковые накладки.

Отличие между пластиком и стеклом является существенным, но оба они имеют свои достоинства и недостатки. К примеру, на стекле не остается царапин, как на пластике, что влияет на качество светового отражения. Пластик в свою очередь более устойчив к механическому воздействию, поэтому при попадании камня, он не разрушается, и защищает от удара стекло. В блок-фарах располагаются лампы ближнего и дальнего света типа АКГ 12-60+55 с цоколем h5. Кроме основного света, в блок фаре также располагаются лампы габаритных огней и поворотников.

На рисунках показаны следующие элементы:

1. Регулировочный винт светового потока в горизонтальном направлении.
2. Крышка закрытия фары.
3. Колодка для подключения питающих проводов.
4. Установочный винт.
5. Регулировочный винт вертикального направления.

Блок фары на семерках имеют механизм регулировки направления светового луча. В действие механизм приводится за счет специального регулятора гидрокорректора, который находится в салоне автомобиля. Этот регулятор имеет 4 положения, что позволяет контролировать направление светового потока в зависимости от загруженности автомобиля. С внутренней стороны блок фары имеется крышка, которая предназначена для быстрой замены перегоревших ламп.

Регулируем фары на ВАЗ 2107

Кроме регулировки фар при помощи регулятора в салоне, владельцы ВАЗ 2107 должны настраивать их в зависимости от типов ламп, применяемых для освещения. Чтобы правильно отрегулировать фары на ВАЗ 2107 своими руками, понадобится придерживаться следующего алгоритма действий:

1. Для начала надо машину поставить на ровной горизонтальной поверхности. Причем устанавливать авто надо строго на расстоянии 5 метров от вертикальной плоскости. Перед проведением настроечных работ нужно убедиться в том, что давление во всех шинах соответствует норме.
2. Нагрузить автомобиль. Для этого необходимо заправить полный бак, а также посадить в салон 2-3 человека, чтобы нагрузка составила не менее 120-150 кг. Вместо пассажиров, можно использовать тяжелые предметы.
3. На поверхности вертикальной плоскости надо нанести специальную разметку, по которой и выполняется процедура регулирования. Схема такой разметки показана ниже.
4. Сначала надо прочертить вертикальные линии — осевую и линии А и В. Данные линии должны быть симметричными с осевой. Далее требуется найти высоту h, которая соответствует расстоянию от земли до центра фары. Чертится горизонтальная линия, а затем параллельная ей, расположенная ниже на 75 мм.

   Схема регулировки фар на ВАЗ 2107

5. Рукоятку ручного гидрокорректора надо выставить в крайнее правое расположение.
6. Открыть капот автомобиля, и включить ближний свет.
7. Теперь надо вращать регулировочный винт, отвечающий за настройку расположения горизонтального светового потока. Вращать винт надо до тех пор, пока не произойдет совмещение двух границ пучка света. На разметке это показано буквой E. Регулировку выполнить на обоих блок фарах.
8. Регулируем второй винт, который отвечает за вертикальную настройку направления светового потока. Для этого надо сделать так, чтобы совместились вертикальные линии Е-Е с местом излома верхней границы светового пучка.

При выполнении настроечных работ необходимо учитывать немаловажный нюанс — регулировку каждой фары следует проводить по-отдельности. Чтобы это реализовать, потребуется одну фару прикрывать материей. Кроме того, настройку нужно выполнять преимущественно в темное время суток, когда отчетливо виден световой пучок.

В завершении нужно отметить, что настройка такого типа выполняется исключительно для себя, и если вы собираетесь на техосмотр, то лучше обратиться в специализированную станцию техобслуживания.

Поделиться с друзьями:

Как отрегулировать фары на ВАЗ-2110? Регулировка фар ВАЗ-2110 своими руками / Paulturner-Mitchell.

com

Для обеспечения безопасности управления автомобилем фары должны быть установлены правильно. О том, как отрегулировать фары на ВАЗ-2110, должен знать каждый автовладелец. Регулировку можно произвести, не снимая элемент с машины — для этого есть специальные винты, с помощью которых пучок света регулируется в вертикальной плоскости. Точно так же регулируется пучок на моделях 2111, 2112. Такие настройки есть даже у более современных моделей LADA Granta и LADA Priora.

Как разобрать фары

Для того чтобы своими руками отрегулировать фары ВАЗ-2110, необходимо избавиться от всех дефектов в них: отремонтировать, заменить стекло, лампу, отражатель . Порядок разборки следующий:

1. Отсоедините минусовую клемму от аккумулятора. Если батарея будет мешать, ее можно полностью вынуть.
2. Снимите стекло, прогрев его феном. Таким образом, вы сможете расплавить клеевой состав, который находится под ним.
3. Вырежьте на линзе небольшой U-образный профиль.
4. Снимите отражатель из бумаги. Для этого нужно открутить три болта сзади.
5. Рядом с гидрокорректором есть пружина, ее нужно снять. Вместе с ним демонтируются «розетки» — пластиковые клипсы, крепящиеся к отражателю.
6. Прикрепите шар к краю рефлектора.
7. Вытащите катушку из металла, чтобы предотвратить отвинчивание регулятора.

Если гидрокорректор затянут туго, то ограничитель просто деформируется. В этом случае из пластикового держателя вылетит шарик, и вся оптическая система упадет вниз.

Особенности снятия блока фары

Обязательно учитывайте, что если вы будете выкручивать корректор, вам придется заменить стальную часть резиновой прокладкой. Проблема в том, что стальной элемент корректора ломается, деформируется, что сказывается на работе. Это не лучший вариант, так как сложно разобраться при установке резиновой прокладки, когда фары находятся в крайних положениях.

Чтобы не потерять свет, нужно будет перекрутить корректор. Поэтому при регулировке фар ВАЗ-2110 своими руками потребуется установка дополнительного замка. Идеально подходит шплинт. Он помещен в лепестки пластиковой «розы». Обязательно соблюдать аккуратность при разборке блока фары. Перед первым использованием очистите все поверхности от излишков герметика. При необходимости промазать стекло по периметру герметиком.

Альтернативный тюнинг

Для того чтобы отрегулировать фары на ВАЗ-2110 можно воспользоваться альтернативным методом. Для этого выполните следующие действия:

1. Нарежьте резьбу на креплениях регуляторов светового потока.
2. Затяните винты внутри фонарей и наденьте на них шайбы.
3. Снимите пластиковые зажимы.
4. Установите планки, на которых расположены отражатели дальнего и ближнего света.
5. Установите шайбу на стержень. Еще нужно установить на него пружину и снова шайбу.
6. Вся конструкция фиксируется контргайкой.

Подготовительные работы перед регулировкой без разборки

Если в самой фаре нет дефектов, то можно не разбирать, только регулировать пучок света.

Перед началом регулировки фар ВАЗ-2110 своими руками необходимо выполнить несколько подготовительных действий. На фото показана планировка стены. Вам также необходимо будет выполнить следующие условия:

1. Полностью заправить бензобак, чтобы задняя часть автомобиля опустилась.
2. Промойте все стекла фар.
3. В багажнике лежала запаска, огнетушитель, связка ключей. Другими словами, все, что вы обычно носите с собой.
4. Проверить давление во всех колесах и при необходимости подкачать.
5. Установите автомобиль на ровную поверхность. Крайне важно, чтобы рядом была идеально ровная стена или забор. Расстояние от него до передней части автомобиля должно быть не менее 8 метров.

Обязательно правильно разметьте вертикальную плоскость, так как от этого зависит точность регулировки света.

Алгоритм действий по настройке

Перед регулировкой фар на ВАЗ-2110 необходимо выполнить все подготовительные мероприятия. Установка передних грузовых сидений не имеет смысла. Для более точной регулировки (по мере загрузки машины) имеется гидравлический привод. Рукоятка его находится слева от руля направления, возле блока предохранителей. А теперь о том, как сделать регулировку фар без демонтажа элементов:

1. Установить автомобиль к стене, продольная часть должна быть перпендикулярна кузову.
2. Запустите двигатель и включите ближний свет фар. Желательно завести двигатель, чтобы не садить аккумулятор.
3. Поверните ручку управления гидравликой в ​​положение «1». Это положение соответствует минимальной загрузке – в машине находится только водитель.
4. Исправьте направление световых лучей винтами на блок-фарах, руководствуясь схемой, представленной в статье.

Добравшись до нужного направления, вы можете закончить работу. Теперь, в зависимости от степени загруженности автомобиля, нужно просто отрегулировать положение рукоятки гидропривода.

Если вам необходимо поменять фары

Перед регулировкой фар на ВАЗ-2110 необходимо убедиться в их исправности. Если ремонт, который был описан выше, не дает результата, то необходимо произвести полную замену фары. Для этого выполните следующие манипуляции:

1. Отсоедините от фонаря всю проводку и снимите верхнюю часть решетки радиатора. Для этого необходимо открутить все болты ключом на «10».
2. Отсоедините от поворотников провода и снимите гидравлический корректор. Для этого нажмите на защелку и поверните корпус устройства на 90 градусов.
3. Открутите винты крепления оптического элемента и отодвиньте блок-головку назад.
4. Ослабьте болты на верхнем замке и снимите «ресничку».

После того, как вы открутите последнюю гайку, вы можете снять всю лампу в сборе и снять ее. Если еще есть возможность выполнить ремонт, сделайте это. Если нет, то меняйте фару целиком. Перед регулировкой фар на ВАЗ-2110 обязательно отремонтируйте их. Так вы сможете обеспечить максимальную надежность оптики.
