Сегодня мы снова поговорим о дворниках, но только на этот раз мы разберемся почему стеклоочистители не возвращаются в исходное положение и останавливаются по середине.

Как и любая другая поломка, эта также неприятна, однако, как и все другие, она вполне устранима своими руками.

1. Проблема в контактах. Нередко причиной такого поведения становится контактная группа мотор-редуктора, нарушения работы концевого выключателя мотора. Остановите дворники на середине их хода, не выключая зажигание, проверьте напряжение на разъеме дворников проводов, оно должно составлять — 12v. Проверьте состояние предохранителя.

1. Нарушение целостности шлицов. Если машинка не новая, а дворникам приходится часто работать, то облом зубьев шлицов привода щеток стеклоочистителя или банальное стирание шлицов — вполне может стать причиной, по которой дворники не возвращаются на место. Как вариант — шлицы могли просто перескочить, в результате чего щетки просто не возвращаются в исходное положение. Как правило эта поломка характерна тем, что моторчик при этом шумит, а сами дворники не возвращаются на место. Лечится это заменой поврежденных шестеренок или простой регулировкой. Для этого необходимо разобрать редуктор привода стеклоочистителей, выполните регулировку доводчика, смажьте их при необходимости, проверьте контакты или полностью замените моторредуктор.

1. Не менее банальной является нарушение работы дворников связанное с неправильной сборкой элементов очистителей стекла. Иногда во время замены лобового стекла или ремонта самих щеток сборка выполняется не правильно, после чего и возникает ситуация, когда дворники не возвращаются в исходное положение. Убедитесь, что дворники одеты на шлицы правильно, проверьте моторчик, и трапецию, возможно она выставлена не правильно. Обратите внимание на кривошип элемент привода стеклоочистителей, перед демонтажем того или иного элемента вам следует запомнить его положение и при сборке ничего не перепутать.

1. Проблема может заключаться и в самом приводе (моторчике) или его выключателе, в таких случаях вам предстоит ремонт или полная замена вышеуказанных элементов.

Причин, по которым дворники не возвращаются на место может быть не мало, от банальных до очень сложных, предусмотреть и перечислить их все довольно сложно, все зависит от конкретной модели авто и самой поломки. Если у вас ничего не вышло, обратитесь к специалистам, на СТО вам обязательно помогут устранить эту неприятную неисправность. На этом наша статья о неисправностях дворников заканчивается, до новых встреч, берегите себя.

З. Ы. Если Вам известны другие причины, по которым стеклоочистители не возвращаются в исходное положение, вы можете поделиться ими при помощи формы комментариев.

Как увеличить ход правого дворника на ЛАДА Самара.

Зачем увеличивать ход правого дворника? Меня всегда раздражала недочищенная область на ветровом стекле, в виде «зуба», но не на чем было экспериментировать.

Так как электропривод стеклоочистителя в моём авто стал потихонечку умирать, то приобрёл новый привод с трапецией в сборе. Идея такой доработки закрадывалась давно, и вот!

За подопытного пошла новая трапеция.

Снял кронштейн поводка правого дворника и разметив на нём линию реза, распилил его болгаркой. После чего соединил обе половинки обратно, кусочком листовой стали толщиной 1,5 мм и саморезами с пресс шайбой. Длина кронштейна после соединения составила 48,6 мм.

После сборки трапеции на неё был установлен редуктор, от старого привода, для проверки хода. Оказалось не зря — короткая тяга своим углом стала задевать раму трапеции.

Угол тяги подправил болгаркой, после чего трапеция была установлена на авто..и вот что получилось!

Было очень трудно заново отрегулировать дворники, т.к. угол хода уже изменён. Результат меня, конечно, порадовал, но были и минусы..( Дело в том, что правый дворник стал парковаться у самой резинки ветрового стекла. На первой скорости (реж. I и II) всё было хорошо, но на второй скорости (реж. III) дворник стучал по уплотнителю ветрового стекла. Решение было переставить поводок на один шлиц выше. Так я и проездил некоторое время, тестируя доработку.

Дождалась своей очереди и вторая трапеция (заводская). Проделал с ней тоже самое, но сделав кронштейн ещё чуть короче. В место соединения саморезами решил проварить сваркой, но при сварке что-то пошло не так и кронштейн стал ещё короче, чем планировался. Его длина составила 46,95 мм. Тягу естественно пришлось подпиливать, но не только сбоку, но и снизу.

Так же пришлось подрезать угол самой рамы.
(На раме отмечены положения кронштейна: красная линия – стоковое положение, чёрная – после укорачивания.)

После установки трапеции на авто, снова встретился с проблемой – правый дворник стал парковаться чуть ниже резинки, а переставив поводок на один шлиц выше, дворник стоял уж слишком высоко. Было принято решение удлинить тягу. Она была разрезана пополам и удлинена (по месту) примерно на 0,8 мм и соединена квадратным прутом 8 х 8 х 110 мм.

Вот собственно и результат!

Этим результатом Я абсолютно доволен!

PS: Можно ли ускорить дворники?

На просторах интернета есть такой МИФ о том, что можно ускорить работу привода стеклоочистителя лобового стекла тем, что через дополнительное реле подавать «+» не через реле зажигания, а напрямую с АКБ! Честно сказать – Это МИФ! Проверил лично!

Тем не менее, Я заморочился тем, чтобы при желании менять скорость с первой на вторую в режиме I . Покумекав, набросал такую вот схемку, на трёх 5и контактных реле, по которой и спаял себе релюшки, хотя можно было обойтись и одним реле.

Данная схема устанавливается в разрыв проводов 1 и 2 , идущих непосредственно к обмоткам «а» и «б».
При выключенной кнопке SA вся схема работает в стоковом режиме.
При включенной SA :
Через реле КМ1 «+» переводиться с обмотки «а» на обмотку «б». (Реж. I и II)
Реле КМ2 прерывает «+» от подрулевого переключателя к обмотке «б», и при появлении на нём сигнала включает реле КМ3.
Реле КМ3 подаёт «+» на обмотку «б» напрямую, минуя подрулевой переключатель. (Реж. III)

Схема работает отлично, хотя и есть минусы! Куда же без них!
При включенной схеме, режим II по сути есть режим III .
При включенной схеме дворники слегка пролетают своё парковочное место.
При включенной схеме, в режиме «на себя» дворники в место 3х взмахов делают 4-5 .
Тем не менее, результат меня вполне устраивает!

Замена трапеции дворников на ВАЗ-2110: алгоритм, фото и видео

Стеклоочистители автомобиля ВАЗ-2110 сами по себе не представляют ничего конструктивно сложного. Тем не менее, выход их из строя, особенно во время сильных осадков, может спровоцировать возникновение аварийной ситуации. Одним из основных элементов стеклоочистителей или «щёток» является трапеция.

Содержание

• 1 Что такое трапеция дворников и для чего она нужна?
  • 1.1 Принцип работы
• 2 Как определить, что трапеции «кирдык»
  • 2.1 Ремкомплект для ВАЗ-2110
• 3 Деталь старого и нового образца
• 4 Процесс замены
  • 4.1 Ремонт трапеции с помощью ремкомплекта
    • 4.1.1 Ремонт пластиковой втулки

Что такое трапеция дворников и для чего она нужна?

Трапеции находятся где-то тут!

Трапеция «дворников» — это специальный узел, который преобразует импульс двигателя в поступательные движения стеклоочистителей.

Проще говоря, именно она ответственна за их движение по лобовому или заднему стеклу автомобиля. Так как погодные условия часто непредсказуемы, а лобовое стекло должно обеспечивать полный обзор, поломка этой детали должна оперативно выявляться и устраняться.

Принцип работы

Чаще всего в трапеции изнашиваются пластиковые втулки.

Хотя, на первый взгляд, кажется, что движение щёток происходит напрямую, на самом деле за него отвечает трапеция, представляющая собой электромеханический узел. Она работает по следующему принципу:

1. Мотор стеклоочистителей задействует работу пальца, который и приводит в действие саму трапецию.
2. За счёт соединения редуктора и валов, происходят колебательные движения, заставляющие щётки перемещаться по стеклу, очищая его.

Часто бывает так, что трапеция выходит из строя. Особенно часто это происходит после или во время зимнего сезона. Некоторые неопытные владельцы ВАЗ-2110 включают «щётки», не потрудившись очистить стекло от снега. Часто «дворники» примерзают к стеклу, и попытка сдвинуть их с места заканчивается поломкой. Чтобы этого не произошло, нужно всегда зимой проверять щётки перед их включением на предмет примерзания.

Как определить, что трапеции «кирдык»

Кирдык — жаргонное слово, означающее крайне плохое положение.

Бывает, что ломается стопорное кольцо втулки и тяга просто вылетает.

Малейшее нарушение в работе трапеции может привести к некорректной работе «дворников». Обычно эта деталь меняется на новую, хотя в ряде случаев можно обойтись установкой ремкомплекта. Его стоимость значительно ниже, чем цена всей детали, хотя времени на ремонт уйдёт значительно больше. Вот список основных признаков, по которым можно определить, что деталь скоро выйдет из строя:

1. Стеклоочистители начинают плохо справляться со своей непосредственной работой. Это происходит из-за ослабления давления.
2. При работе слышится непривычный шум.
3. Появляется люфт, что можно определить даже визуально, так как стекло будет плохо очищаться.
4. Бывает так, что щётки в одну сторону идут легко, а обратно – с затруднением, постоянно притормаживая.

Все эти неполадки приводят к тому, что лобовое стекло остаётся грязное, с разводами и подтёками.

Ремкомплект для ВАЗ-2110

Чаще всего, в трапеции разрушаются пластиковые детали. В этом случае может помочь ремкомплект.

При приобретении ремкомплекта обращаем внимание на артикул деталей.

Если повреждены металлические детали, то придётся менять всю трапецию целиком. Как правило, трапеция разрушается в результате ДТП, или из-за неаккуратного обращения с системой стеклоочистителей.

Деталь старого и нового образца

Подбор новой детали для ВАЗ-2110 не такое простое дело. Не все знают, что существуют трапеции старого и нового образца.

Тяги трапеции старого образца крепятся двумя шпильками.

Тяги нового образца устанавливаются без проблем, если убрать одну шпильку.

Поэтому лучше снять старую деталь, и пойти с ней в автомагазин запчастей. Они не только крепятся по-разному, но и отличаются разъёмами, через которые происходит подключение к моторчику. Если найти трапецию старого образца не удастся, а у вас именно такая – придётся переделывать систему или искать бывшую в употреблении деталь.

Процесс замены

Самым простым способом избавиться от проблем со стеклоочистителями ВАЗ-2110 является обращение на станцию технического обслуживания. Там трапецию заменят за час или полтора. Но если недобросовестные мастера заметят, что хозяин совершенно не разбирается в причине поломки, они могут ремонтировать автомобиль полдня, говоря о том, что проблема очень серьёзная.

Чтобы добраться до трапеции, снимаем «жабо».

Сдвигаем расширительный бачок в строну, чтобы подлезть к гайке крепления.

Поэтому лучшим вариантом, который позволит сохранить денежные средства, будет замена детали своими руками. Этот процесс происходит следующим образом:

1. В первую очередь нужно будет демонтировать старую трапецию. Для этого придётся разобрать и снять рычаги стеклоочистителей. Для этого придётся открутить две гайки ключом на 12. При снятии рычагов нужно соблюдать осторожность, так как мощные пружины создают проблему при снятии. Поводки лучше предварительно отогнуть.

   Разъединяем колодки моторедуктора стеклоочистителя.

2. После этого снимается пластиковая часть. Для этого откручиваются винты.

   Откручиваем гайку левого крепления трапеции.

3. Следующий этап включает в себя извлечение заглушек и остальных элементов крепежа.

   Отворачиваем гайку с другой стороны.

4. Достать до трапеции можно только после извлечения пластиковых частей кожуха.
5. Трапеция крепится к моторчику. Его придётся тоже демонтировать.

   Отворачиваем крепление кронштейна моторедуктора.

6. Трапеция, вместе с моторчиком, крепится к кузову за счёт кронштейна. Нужно их отсоединить.

   Снимаем трапецию со шпилек и извлекаем.

Только после этого можно извлечь трапецию. Главное не забыть отсоединить все электрические разъёмы.

Новую запчасть перед установкой нужно обязательно собрать, так как она находится в разобранном состоянии. При соединении деталей нужно следить, чтобы все части были совмещены и отрегулированы. Только после этого затягиваются гайки.

Перед тем, как установить новую трапецию, желательно смазать все её трущиеся части графитовой смазкой. Некоторые советуют использовать литол, но он теряет свои свойства при минусовых температурах.

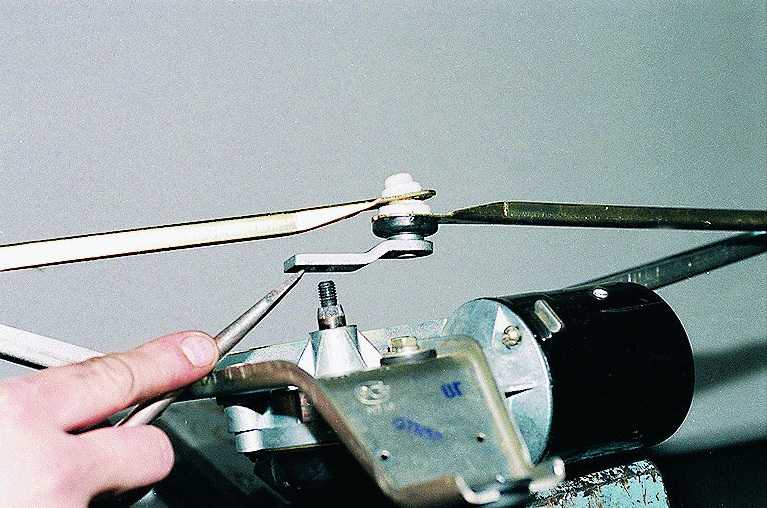

Ремонт трапеции с помощью ремкомплекта

Если в старой детали просто износилась втулка, необязательно менять всю трапецию. Достаточно просто отремонтировать её с помощью ремкомплекта. Как правило, в нём есть всё необходимое. Для ремонта трапеции также придётся извлечь её. При снятии рычагов дворников, нужно стараться действовать предельно аккуратно, иначе можно повредить стекло или краску на кромке капота.

Изношенные втулки.

Инструкция по установке деталей.

Новые детали.

Литол для обильной смазки узлов трения деталей.

Ремонт пластиковой втулки

Если подобрать ремкомплект именно вашей модели не удастся, не стоит отчаиваться.

Пластиковую втулку меньшего диаметра можно рассверлить самостоятельно.

Главное часто охлаждать сверло, иначе пластик может деформироваться. Если втулка не подойдёт по внешнему диаметру или длине, её можно обточить напильником. Старая трапеция разбирается, после чего нужно установить новые элементы взамен изношенных.

Перед установкой «жабо» проверяем работу новой трапеции.

Использование ремкомплекта сократит расходы, но увеличит трудозатраты. Поэтому каждый автовладелец ВАЗ-2110 выбирает оптимальный для себя вариант.
