Датчик массового расхода воздуха: признаки и причины неисправности

В систему электроники для управления автомобильным инжекторным двигателем включён датчик массового расхода воздуха (ДМРВ). Он следит за оптимальными воздушными объёмами, поступающими для сгорания в цилиндры, и используется вместе с датчиками, контролирующими температуру и давление воздуха. Узнаем побольше о работе и составе ДМВР, возможных его поломках и путях их устранения.

Фото: Auto.TodayAuto.Today

Основные сведения о датчике массового расхода воздухаФункции Особенности конструкцииОбслуживание устройства Неисправность датчикаПризнаки Причины ДиагностикаЧистка ДМРВКак заменить $(‘.index-post .contents’).toggleClass(‘hide-text’, localStorage.getItem(‘hide-contents’) === ‘1’)

Видео дня

Основные сведения о датчике массового расхода воздуха

Рассмотрим, что этот датчик делает для автомобиля, как устроен и как работает.

Функции

Для правильной работы двигателя ДМРВ выполняет следующее:

устанавливает количество воздуха, поступающего в цилиндры для участия в процессе выгорания бензина;посылает сигнал о сделанных замерах электронному блоку, управляющему машиной. Исходя из полученного измерения блок управления делает вычисления времени открытия форсунок и оптимального объёма топлива, который должен поступить для нормальной работы двигателя автомобиля.

Знаете ли вы? До 80-х годов прошлого века много лет лидером автопрома были Соединённые Штаты. Затем их вытеснила Япония, а с 2009 года и по сей день лидирует Китай.

Особенности конструкции

Этот датчик представляет собой термоанемометр, элемент которого реагирует на проходящий через него поток воздуха. Элемент представляет собой пару платиновых нитей, одна из которых является контрольной. Они нагреваются электричеством и оказывают термосопротивление воздушному потоку.

Заходящий воздух проходит через нить и охлаждает её, а для нагревания потребляется электричество. По этому изменению потребляемого тока и определяется прошедший через прибор объём воздуха.

У корпуса ДМВР имеются по концам уплотнители из резины. Благодаря им этот измерительный прибор герметично крепится в воздушном патрубке между фильтром воздуха и шлангом, направленным на дроссельный патрубок.

В ДМРВ в последнее время нередко стали использовать кремниевые пластинки с напылением платины.

Узнайте о принципах работы автоматической коробки передач.

Обслуживание устройства

Датчик стоит недёшево, поэтому, чтобы избежать лишних затрат, необходимо периодически проводить чистку прибора: частицы грязи зачастую скапливаются на чувствительном элементе устройства. При правильном уходе прослужить он может гораздо дольше.

Для ухода за расходомером можно воспользоваться такими средствами для очищения:

очистители марки Liqui Moly; спирт; жидкость для карбюратора; спрей «Жидкий ключ»; жидкость WD-40.

Важно! Чувствительный элемент ДМВР можно испортить, если применить несоответствующее чистящее средство. Нельзя применять составы, содержащие эфир, ацетон, очиститель карбюратора, а также производить чистку при помощи спички, на которую намотана вата.

На работу устройства могут негативно повлиять следующие факторы:

скачки напряжения; попадание частиц грязи на чувствительный элемент прибора; плохое качество масла и бензина; ненадлежащий уход за фильтрами (воздушным, масляным и пр. ) и их плохая работа.

Неисправность датчика

Как и все приборы, рассматриваемый датчик может выйти из строя. Следует точно установить, что причина проблем с двигателем именно в нём, и принять соответствующие меры.

Признаки

Неисправность ДМРВ можно обнаружить по следующим признакам:

горит сигнал об ошибке Check engine; увеличился расход бензина; падает мощность, двигатель глохнет; уменьшается набор скорости; запуск произвести трудно или невозможно; перебои и неровная работа двигателя на холостом ходу.

Важно! В этом случае стоит обратиться на станцию техобслуживания, чтобы определить причину поломки, так как вышеперечисленные признаки могут означать и наличие других неисправностей.

Причины

Факторы, вызывающие неисправности ДМРВ, бывают следующие:

засор воздушного фильтра. По этой причине воздух содержит много частиц грязи, которые попадают в датчик и вызывают его поломку; иногда бывает, что сам датчик исправен, но в шланге соединения ДМРВ с дроссельным модулем есть трещины; износ колец и сальников поршня вызывает избыток масла газов картера. Маслянистая плёнка забивает датчик.

Диагностика

При подозрении на неисправность ДМРВ необходимо провести его проверку:

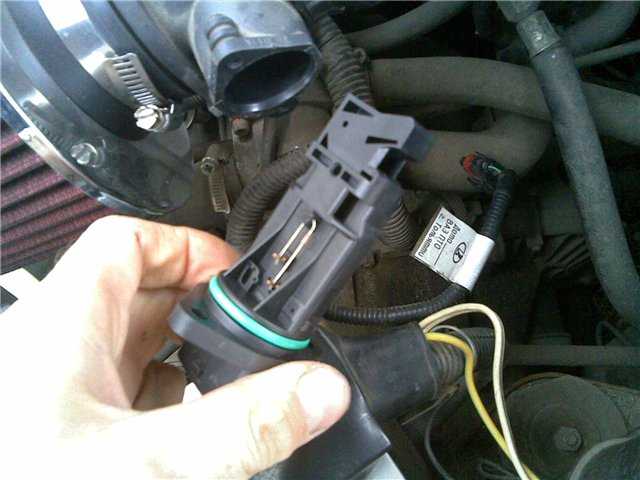

нужно демонтировать это устройство и провести внешний осмотр. Если прибор термоанемометрический, то необходимо обратить внимание на то, чтобы не были повреждены платиновые нити. Обрыв нити указывает на то, что датчик неисправен; можно отключить источник питания от датчика и завести двигатель. Если количество оборотов заметно увеличилось (часто выше 1500 оборотов), то это сигнализирует также о неисправности прибора. Надо сказать, что у некоторых инжекторных систем увеличение оборотов не происходит; определённые модели ДМРВ можно протестировать вольтметром или мультиметром. При нормальной работе напряжение в нём находится в диапазоне 0,9–1,4 В. Более высокие показания свидетельствуют о неисправности прибора; вот как ещё можно просто определить проблему в этом приборе — заменить датчик новым. Если при этом машина заработала нормально, то причина в неисправности старого прибора. В случае если ничего не поменялось, то причина неисправности заключается в другом.

Рекомендуем вам узнать, как правильно подобрать свечи зажигания для автомобиля.

Чистка ДМРВ

Чистить разные модели ДМРВ следует по-разному. Рассмотрим процесс чистки на примере машины ВАЗ.

Для её проведения рекомендуют провести следующие действия:

отключить зажигание; отсоединить патрубок; ослабить крепление воздушного фильтра с датчиком; на приборе есть часть, которая крепится к нему болтами. Нужно открутить их соответствующими ключами; внутрь на чувствительный элемент из шприца аккуратно побрызгать чистящее средство. Любое сильное воздействие может повредить чувствительный элемент, поэтому эту процедуру нужно делать максимально аккуратно; также можно промыть контакты колодки; дать хорошо просохнуть; закрепить всё назад в обратной последовательности.

При наличии сильного загрязнения процедуру следует повторить.

Видео: чистка датчика массового расхода воздуха

Как заменить

ДМРВ не подлежит ремонту: если он неисправен, нужно произвести замену на новый прибор. Заменить датчик собственными силами достаточно легко — это не требует каких-то особых навыков.

Знаете ли вы? Самый старый, но ещё ездящий автомобиль, передвигается на паровой тяге. Он был произведен в 1884 году и имеет имя «La Marquise». В 2011 году его купил на аукционных торгах неизвестный покупатель более чем за 4 млн. долларов.

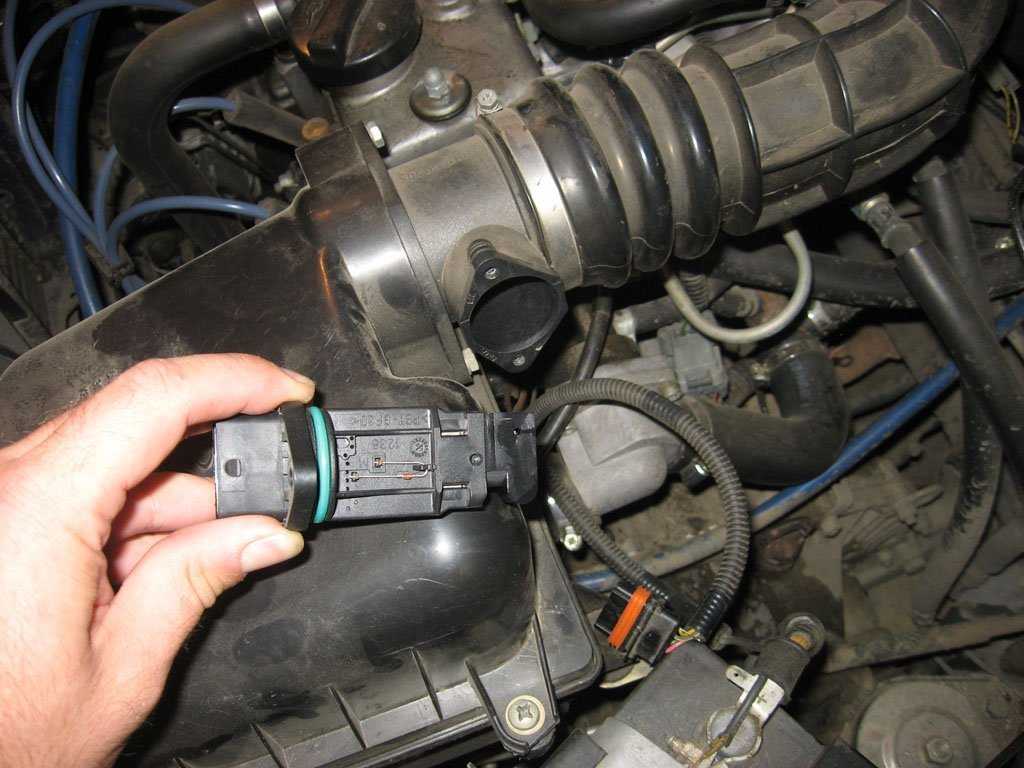

Рассмотрим замену датчика на примере машины ВАЗ. Для этого нужно произвести следующие действия:

прежде всего следует проверить, чтобы зажигание было выключено; отсоединить от прибора фишку с проводами, которая подключает датчик к источнику питания; ослабить хомут крепления впускного патрубка к фильтру, а после произвести отсоединение патрубка от фильтра; соответствующими ключами открутить болты крепления прибора; аккуратно снять устройство с места крепления; перед креплением нового ДМВР нужно обязательно проконтролировать посадку уплотнителей, так как при плохой плотности возрастает вероятность подсоса снаружи воздуха, который не очищен от примесей, что может стать причиной выхода прибора из строя; установить ДМВР на место крепления и зафиксировать при помощи болтов; поставить на первоначальное место патрубок и подключить фишку с проводами;произвести проверку работы двигателя.

Видео: замена датчика массового расхода воздуха

Ненадлежащий уход за ДМВР и его поломка могут стать причиной перебоев с работой двигателя. В случае поломки этот датчик вполне возможно заменить самим.

Неисправности датчика расхода воздуха (ДМРВ)

  • Полезная информация

  • Неисправности датчика расхода воздуха

Симптомы неисправности ДМРВ


Работа двигателя с неработающим/неисправным расходомером вызывает детонацию топливной смеси в камере сгорания. Это влияет на работу КШМ (кривошипно-шатунный механизм) и разрушает поверхность поршня, что может стать причиной «клина» двигателя.


Какие показания должен выдавать исправный ДМРВ?


Напряжение аналого-цифрового преобразователя (АЦП) расходомера при нерабочем двигателе должно составлять 0,996 V. Показатели 1,016 и 1,025 V приемлемы, но если они достигают более 1,035 вольт, значит, чувствительный элемент ДМРВ засорен.

Чтобы точно определить степень отклонения значений рабочего расходомера от нормальных показателей, необходимо оценить работу двигателя на разных оборотах.


ДМРВ находится в воздуховоде около воздушного фильтра. Он предназначен для определения количества поступающего воздуха. В зависимости от его показаний БУ будет показывать, сколько нужно топлива для образования качественной топливной смеси. Нормальным считается соотношение 1:14. Поэтому от правильности показаний расходомера зависит качество топливно-воздушной смеси.
Качественная работа ДМРВ зависит во многом от чистоты воздушного фильтра. Поэтому, если появились симптомы неисправности ДМРВ, прежде чем делать ремонт, следует проверить в первую очередь воздушный фильтр. Расходомер обычно не подлежит ремонту. Если он неисправен, то его меняют на новый прибор. Но его стоимость достаточно высока, поэтому следует сначала убедиться, что причины неполадок именно в датчике, не в других неисправностях машины.


Признаки неисправности ДМРВ


• на панели приборов появляется надпись Check Engine;

• высвечивается ошибка, сообщающая о низком уровне сигнала ДМРВ;

• двигатель плохо заводится «на холодную», очень медленно разгоняется, глохнет, падает его мощность;

• высокий уровень расхода топлива;

• мотор нестабильно работает на холостом ходу;

• двигатель глохнет при переключении скоростей;

• обороты либо повышенные, либо пониженные.

Симптомы «умирающего» ДМРВ

Например, он может иметь трещины в гофрированном шланге, который соединяет дроссельную заслонку с датчиком. Если двигатель глохнет, возможны проблемы с электропитанием или повреждена проводка. Это сигнал для проверки электропроводки. При обнаружении неисправностей нужно выполнить ремонт электрики машины.

Кроме вышеперечисленных возможных признаков выхода из строя ДМРВ, следует провести диагностику уровня сигнала датчика.


Низкий уровень сигнала ДМРВ означает следующее


• ДМРВ не подключен;

• обрыв в цепи подключения датчика;

• оборвалась масса в цепи, появилось окисление;

• оборвались сигнальные провода или неправильно подключены;

• неисправность БУ двигателем.

Не стоит делать выводы о неисправности датчика массового расхода воздуха, полагаясь только на перечисленные выше признаки. Следует провести полную диагностику двигателя и машины, так как признаки поломки расходомера, могут появиться при неисправности других устройств (например, из-за забитого воздушного фильтра).
