Предохранители шевроле эпика и блоки реле с подробным описанием схем. Предохранитель прикуривателя.

Chevrolet Epica — среднеразмерный седан выпускался в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 году. Дизельные версии на российский рынок официально не поставлялись. В нашей статье представлена информация о всех блоках реле и предохранителях шевроле эпика с описанием схем.

Содержание

• 1 Блок с предохранителями в салоне эпика
• 2 Блоки с предохранителями и реле в моторном отсеке
  • 2.1 Основной блок реле и предохранителей
  • 2.2 Дополнительный блок для дизельных Chevrolet Epica
  • 2.3 Блок предохранителей блока переключателей со встроенной логикой
• 3 Дополнительная информация
• 4 Руководство по обслуживанию и эксплуатации

Блок с предохранителями в салоне эпика

Он находится с левой стороны в торцевой части приборной панели.

На обратной стороне крышки представлена оригинальное описание предохранителей.

Общая схема

Описание

За прикуриватель отвечает предохранитель номер 14.

Блоки с предохранителями и реле в моторном отсеке

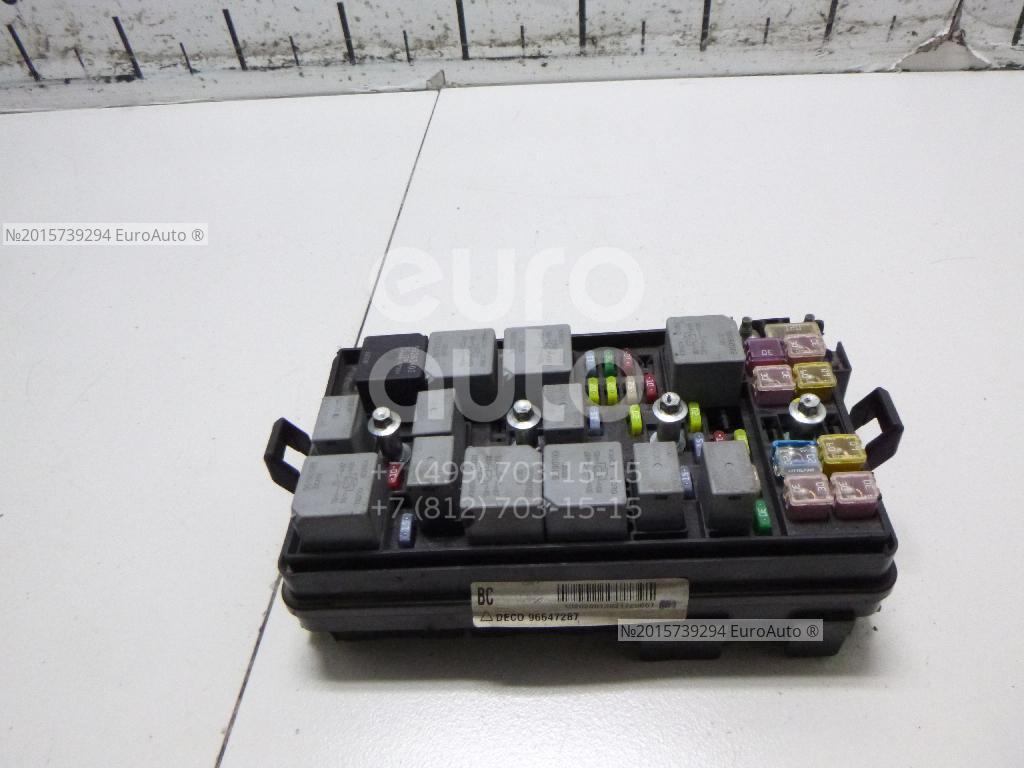

Основной блок реле и предохранителей

Главный блок предохранителей в моторном отсеке находится рядом с резервуаром охлаждающей жидкости и аккумуляторной батареей. Закрыт пластиковой крышкой.

Схема расположения предохранителей и реле в блоке шевроле эпика

Расшифровка элементов

Дополнительный блок для дизельных Chevrolet Epica

Вспомогательный блок предохранителей в моторном отсеке находится рядом с передней панелью.

Схема

Назначение

Блок предохранителей блока переключателей со встроенной логикой

Таблица с расшифровкой

Дополнительная информация

Возможная причина проблем с запускам может быть в свечах зажигания. Пример замены можете посмотреть в данном видео.

Руководство по обслуживанию и эксплуатации

Больше информации можете получить изучив инструкцию по эксплуатации шевроле эпика: “скачать”

Предохранители и реле Chevrolet Epica, схема и описание

Рассматриваем автомобиль Chevrolet Epica 2006, 2007, 2008, 2009, 2010, 2011, 2012 года выпуска.

Предохранители в салоне Шевроле Эпика

Монтажный блок предохранителей в салоне автомобиля расположен с торца панели управления слева. Блок закрыт защитной крышкой, на внутренней стороне которой есть схема.

Схема блока предохранителей Шевроле Эпика

Описание

F1 10 CLUSTER2 Комбинация приборов, блок информационного дисплея, LCM, модуль RKE, ТСМ, переключатель PNP
F2 25 WIPER Переключатель стеклоочистителя/ стеклоомывателя, электродвигатель стеклоочистителей, блок датчика дождя
F3 15 ECU Не используется
F4 10 HVAC ISU, реле вентилятора, переключатель MTC/FATC, привод выбора режима, привод рециркуляции
F5 10 CLOCK Переключатель переднего плафона освещения салона/ люка в крыше, LCM, цифровые часы
F6 10 RADIO Аудиосистема, модуль навигации
F7 20 HEATING MAT Выключатель ковриков с подогревом — водителя/ пассажира
F8 20 AUDIO Аудиосистема
F9 10 CLUSTER1 Комбинация приборов, переключатель MTC/FATC, цифровые часы, блок информационного дисплея, LCM, выключатель вставленного ключа, модуль RKE
F10 10 SDM SDM
F11 10 AIR BAG Контрольная лампа подушки безопасности/ непристегнутого ремня безопасности пассажира, датчик PPD
F12 10 SPARE Запасной
F13 10 LCM LCM
F14 20 CIGAR Дополнительная розетка, предохранитель прикуривателя Шевроле Эпика
F15 20 SUB WOOFER Динамик сабвуфер
F16 15 B/UP LP Рычаг переключателя передач, переключатель PNP, выключатель заднего хода, зеркало отсека ECM, тормозной выключатель, комбинация приборов
F17 15 U/H J/B ЕСМ, модуль топливного насоса, автоматическая КП в сборе с главной передачей, датчик MAF
F18 10 BCM ISU, переключатель стеклоочистителя /стеклоомывателя
F19 10 OSRVM Зеркало с электроприводом — водителя/ пассажира, переключатель MTC/FATC
F20 15 A/D CONVERTER Не используется
F21 15 SSPS Модуль SSPS
F22 15 ALDL DLC, выключатель открытия багажника
F23 30 ESC Электронный блок управления тормозами

Предохранители и реле под капотом Шевроле Эпика

Монтажный блок под капотом расположен возле левой стойки и АКБ. Блок закрыт защитной крышкой.

Схема блока предохранителей и реле под капотом Шевроле Эпика

Описание

№ А Название Назначение
Ef1 30 HVAC BLWR Реле вентилятора
Ef2 60 BCM BATT Блок переключателей со встроенной логикой
Ef3 60 ABS Электронный блок управления тормозами
Ef4 30 IGN1 Замок зажигания
Ef5 20 PWR WIDW Электрический стеклоподъемник/ выключатель запирания двери водителя
Ef6 30
401) COOL FAN HI Реле высоких оборотов вентилятора системы охлаждения
Ef7 20
401) COOL FAN LOW Реле низких оборотов вентилятора системы охлаждения
Ef8 30 ST/IG2 Замок зажигания, реле стартера
Ef9 15 SPARE Запасной
Ef10 10 SPARE Запасной
Ef11 20 SPARE Запасной
Ef12 25 SPARE Запасной
Ef13 30 SPARE Запасной
Ef14 10 ABS WARNING Не используется
Ef15 20 S/ROOF Люк в крыше в сборе
Ef16 15 ABS Электронный блок управления тормозами, разъем линии подачи масла в АБС
Ef17 15 HVAC BLWR Фара — левая/ правая
Ef18 20 DRIVER’S PWR WIDW Безопасный электрический стеклоподъемник в сборе
Ef19 10 PWR MIRROR Многофункциональный переключатель
Ef20 10 ILLUM RT Фара — правая, стояночный огонь — правый, задний габаритный огонь — правый
Ef21 30 LCM LCM
Ef22 25 IP FUSE Блок предохранителей на приборной панели
Ef23 20 STOP LAMPS Выключатель тормоза
Ef24 10 ILLUM LT Фара — левая, стояночный огонь — левый, задний габаритный огонь — левый, освещение номерного знака
Ef25 30 PWR SEAT Выключатель сиденья водителя с электрическим приводом регулировки
Ef26 20 FUEL Модуль топливного насоса
Ef27 15 ECM ECM, главное реле двигателя, автоматическая КП в сборе с главной передачей
Ef28 20 IGN COIL Бензин: Катушки зажигания 1~6
Дизель: —
Ef29 15 HORN Реле звукового сигнала
Ef30 15 ENG2 Бензин: Форсунки 1~6, датчик скорости автомобиля (VSS), электромагнитный клапан продувки угольного фильтра
Дизель: ЭСУД, VSS, реле предпускового нагревателя PTC-1/2/3
Ef31 20 ENG3 ECM
Ef32 — — —
Ef33 15 ENG1 Бензин: Электромагнитный клапан EGR, генератор, ECM, электромагнитный клапан VIM, кислородный датчик, датчик CMP, датчик MAF, электромагнитный клапан вентиляции угольного фильтра
Дизель: Привод регулятора наддува, датчик CMP, привод дроссельной заслонки, электромагнитный клапан рециркуляции выхлопных газов, реле нагревателя топлива, датчик WIF, контроллер свечей предпускового подогрева
Ef34 15 FRT FOG Реле передней противотуманной фары
Ef35 10 LOW BEAM LT Фара — левая
Ef36 20 PWR AMP Усилитель мощности
Ef37 10 LOW BEAM RT Фара — правая, многофункциональный переключатель
Ef38 — — —
Ef39 10 A/C CMPRSR Реле компрессора кондиционера

Реле
R1 Реле управления охлаждающим вентилятором
R2 Реле вентилятора охлаждения — высокая скорость
R3 Реле топливного насоса
R4 Реле электромагнитной муфты компрессора кондиционера
R5 Реле передних противотуманных фар
R6 Реле звукового сигнала
R7 Реле вентилятора охлаждения — низкая скорость
R8 Реле ближнего света
R9 Главное реле
R10 Реле стартера
R11 Реле габаритного освещения
R12 Реле дальнего света
R13 Реле электропривода стеклоподъёмников

Дополнительный блок Шевроле Эпика (дизель)

Схема предохранителей свечей накала Шевроле Эпика

Описание

1 PTC 3 Дополнительный отопитель
2 PTC 2 Дополнительный отопитель
3 PTC 1 Дополнительный отопитель
4 Реле подогревателя топливного фильтра
F1 (40A) Дополнительный отопитель
F2 (40A) Дополнительный отопитель
F3 (40A) Дополнительный отопитель
F4 (30A) Подогреватель топливного фильтра
F5 (60A) Свечи накаливания

Блок предохранителей блока переключателей со встроенной логикой

Описание

A 15 Прерыватель
В 5 Мощность блока переключателей со встроенной логикой
C 15 Дверной замок
D 25 Передний стеклоочиститель
Е 20 Электрический стеклоподъёмник
F 30 Обогрев стекла

Руководство по эксплуатации Шевроле Эпика

Скачать полное руководство по эксплуатации Шевроле Эпика можно здесь — тыц!

Схема блока предохранителей Chevrolet Epica (Daewoo Tosca) и реле с назначением и расположением

ChevroletКомментарии: 0

Chevrolet Epica — среднеразмерный седан, выпускавшийся в 2006, 2007, 2008, 2009, 2010, 2011 и 2012 годах. Дэу Тоска. В нашей статье представлена ​​информация обо всех блоках реле и предохранителей Chevrolet Epica с описанием и расположением. Выделите предохранитель прикуривателя.

Содержимое

• 1 Салон
• 2 Моторный отсек
  • 2.1 Основной блок
  • 2.2 Дополнительный блок
  • 2.3 Блок логических переключателей

Пассажирский отсек

Расположен с левой стороны в конце приборной панели.

На обратной стороне крышки оригинальное описание предохранителей.

Диаграмма

Обозначение

F1	10	Cluster2	Инструментальный кластер, информационный блок, LCM, RKE MODULE, TCM, PNP, PNP	.0045
F2	25	WIPER	Wiper / Washer Switch, Wiper Motor, Rain Sensor Unit
F3	15	ECU	Not used
F4	10	HVAC	ISU, реле вентилятора, переключатель MTC/FATC, привод выбора режима, привод рециркуляции
F5	10	ЧАСЫ	Переключатель переднего плафона/люка, LCM, цифровые часы
F6	10	RADIO	Audio system, navigation module
F7	20	HEATING MAT	Heated Carpet Switch – Driver / Passenger
F8	20	AUDIO	Аудиосистема
F9	10	CLUSTER1	Комбинация приборов, переключатель MTC / FATC, цифровые часы, блок отображения информации, LCM, вставленный ключевой переключатель, модуль RKE
F10	10	HR	HR
F11	10		Пассажир.	запасной
F13	10	LCM	LCM
F14	20	CIGAR	DEPLY SOKET SOKET 0182 Switch Switch Switch Switch. F15 20 Sub -Woofer Subwoofer F16 15 B/up LP 15 F17 15 U/H J/B ECM, модуль топливного насоса, Automatic TransaxLe, MAF Sensor F18 10 BCM .0045 F19 10 OSRVM Power Mirror – Driver / Passenger, MTC / FATC Switch F20 15 A/D CONVERTER Not used F21 15 SSPS SSPS module F22 15 ALDL DLC, trunk release switch F23 30 ESC Electronic brake control unit Предохранитель №14 отвечает за прикуриватель. Моторный отсек Главный блок Главный блок предохранителей в моторном отсеке расположен рядом с бачком охлаждающей жидкости и аккумуляторной батареей. Закрыт пластиковой крышкой. Назначение № Название назначение 1 01820048 RT SPST E 900 9 9004 Ef1 40 HVAC BLWR Fan relay Ef2 60 BCM BATT Switch block with built-in logic Ef3 60 SECTION Электронный блок управления тормозами EF4 30 IGN1 EGNITION LOCK EF5 20 PWR WIDW 20 PWR WIDW 20 PWR WIDW 20 PWR WIDW 20 PWR WIDW 20 PWR WIDW WIDW . 0045 Ef6 30 40 1) COOL FAN HI Cooling Fan High Speed ​​​​Relay Ef7 20 40 1) COOL FAN LOW Cooling fan low speed relay Ef8 30 ST/IG2 Ignition switch, starter relay Ef9 15 SPARE Spare Ef10 10 SPARE Spare Ef11 20 SPARE Spare Ef12 25 SPARE Spare Ef13 30 SPARE Spare Ef14 10 ABS WARNING Not used Ef15 20 S/ROOF Sunroof assembly Ef16 15 SECTION ECM, ABS oil supply line connector Ef17 15 HVAC BLWR Headlight – left / right Ef18 20 DRIVER’S PWR WIDW Сборка с безопасной силой EF19 10 PWR Mirror Многофункциональный переключатель EF20 EF20 EF20 Headlight – right, parking light – right, rear side light – right Ef21 30 LCM LCM Ef22 25 IP FUSE Dashboard fuse box EF23 20 Стоп -лампы Переключатель тормозов EF24 10 RU SPST . 0045 Ef25 30 PWR SEAT Driver’s seat switch with electric adjustment Ef26 20 FUEL Fuel pump module Ef27 15 ECM ECM , главное реле двигателя, автоматическая коробка передач Ef28 20 КАТУШКА ЗАЖИГАНИЯ Бензин: Катушки зажигания 1 ~ 6 Дизель: – 15 Horn ROGN RELAY EF30 15 ENG2 Бензиновые валиды: инжекторы 1 ~ 6, Speed ​​Speed ​​Cansom , PTC-1/2/3 Heater Relay Ef31 20 ENG3 ECM Ef32 – – – Ef33 15 ENG1 Бензин: Соленоид EGR, Генератор, ECM, Соленоид VIM, Датчик кислорода, Датчик CMP, Датчик MAF, Соленоид вентиляции угольного фильтра , glow plug controller Ef34 15 FRT FOG Front fog lamp relay Ef35 10 LOW BEAM LT Headlight – left Ef36 20 PWR AMP Amplifier Ef37 10 LOW BEAM RT Headlight – right, multifunction switch Ef38 – – – Ef39 10 A/C CMPRSR A / C compressor relay Relay R1 Cooling fan control relay R2 Cooling Fan Relay – High Speed ​​ R3 Fuel pump relay R4 A / C compressor electromagnetic clutch relay R5 Front fog lamp relay R6 Реле звукового сигнала R7 Реле вентилятора системы охлаждения – низкая скорость R8 Реле ближнего света 0722 Main relay R10 Starter relay R11 Side light relay R12 High beam relay R13 Power window relay Additional box Дополнительный блок предохранителей в моторном отсеке расположен рядом с приборной панелью. Схема Обозначение 1 PTC 3 Auxiliary heater 2 PTC 2 Auxiliary heater 3 PTC 1 Auxiliary heater 4 Fuel filter heater relay F1 (40A Вспомогательный нагреватель F2 (40A). Всесоокусный нагреватель F3 (40A) Вспутный нагреватель F4 (30A).0045 F5 (60A) Glow plugs Logic Switch Box Decoding A 15 Breaker B 5 Integrated Logic Switch Block Power C 15 Door lock D 25 Front wiper E 20 Регулятор электрического оконного окна F 30 Нагревание стекла Диаграмма плавного платежа. Epica выпускалась с 2000 по 2006 год. В этой статье вы найдете схемы блока предохранителей Chevrolet Epica 2000, 2001, 2002, 2003, 2004, 2005 и 2006 года выпуска , получите информацию о расположении панелей предохранителей внутри автомобиля, и узнать о назначении каждого предохранителя (расположение предохранителя) и реле. Предохранители прикуривателя (розетка) в Chevrolet Epica расположены в блоке предохранителей панели приборов (см. )). Содержание Блок предохранителей на приборной панели Расположение блока предохранителей Он расположен со стороны водителя на приборной панели, за крышкой. Схема блока предохранителей (2001-2004 гг.)   Назначение предохранителей и реле в панели приборов (2001-2004 гг.) Имя Применение ПУСТО Не используется ПУСТО Не используется ПУСТО Не используется ECM Главное реле двигателя, реле топливного насоса, модуль управления двигателем (ECM) BCK/UP CRUISE Выключатель фонарей заднего хода, круиз-контроль ABS Электронный модуль управления тормозной системой (EBCM), аналого-цифровой преобразователь AUTO A/C BCM Автоматический контроль температуры, реле компрессора кондиционера, блок управления кузовным оборудованием (BCM) HVAC EPS Ручная система кондиционирования воздуха, электронный усилитель руля (EPS), HVAC EPS ПОДУШКА БЕЗОПАСНОСТИ Модуль датчиков и диагностики (SDM) ПУСТО Не используется TCM BTSI Модуль управления коробкой передач (TCM), тормоз Блокировка переключения передач/блокировка переключения передач автоматической коробки передач (BTSI) BCM ABS Блок управления кузовным оборудованием (BCM), антиблокировочная тормозная система (ABS) CLSTR AUTO A/C Панель приборов, автоматический контроль температуры. Дневные ходовые огни (ДХО) LTR Прикуриватель, лампа для перчаточного ящика РАДИО Радио CLK Часы, купольная лампа, блокировка с ключом WSWA Стеклоомыватель WPR Стеклоочиститель HTD/MIR Наружное зеркало заднего вида (OSRVM), переключатель обогревателя заднего стекла РАДИО КРУИЗ Положительное напряжение батареи радио, круиз HTD/SEAT Нагревательный мат, розетка для дополнительного оборудования AUTO A/C CLSTR Автоматический контроль температуры, блок DLC Разъем канала передачи данных (DLC) Ad vertisements Схема блока предохранителей (2005-2006) Назначение предохранителей и реле в панели приборов (2005-2006 гг. ) Имя Применение ЗАПАСНОЙ Запасной ЗАПАСНОЙ Запасной ПРЕДОХРАНИТЕЛЬ PLR Съемник предохранителя ECM Главное реле двигателя: реле топливного насоса, модуль управления двигателем (ECM) BCK/UP CRUISE Выключатель фонарей заднего хода, круиз-контроль TPMS Система контроля давления в шинах (опция) AUTO A/C BCM Автоматический контроль температуры, реле компрессора кондиционера, блок управления кузовным оборудованием (BCM) HVAC EPS Кондиционер с ручным управлением, электронный усилитель рулевого управления (EPS) (опция) ПОДУШКА БЕЗОПАСНОСТИ Модуль датчиков и диагностики (SDM) (опция) АБС Антиблокировочная тормозная система (опция) TCM BTSI Модуль управления коробкой передач (TCM), тормоз Блокировка переключения передач/блокировка переключения передач автоматической коробки передач (BTSI) BCM ABS Блок управления кузовным оборудованием (BCM), антиблокировочная тормозная система (ABS) CLSTR AUTO A/C Комбинация приборов, автоматический контроль температуры, дневные ходовые огни (DRL) LTR Прикуриватель, лампа для перчаточного ящика РАДИО Радио CLK Часы, купольная лампа, блокировка с ключом WSWA Стеклоомыватель WPR Стеклоочиститель HTD/MIR Наружное зеркало заднего вида (OSRVM), переключатель обогревателя заднего стекла РАДИО КРУИЗ Положительное напряжение батареи радио, круиз HTD/SEAT Нагревательный мат. Дополнительная розетка AUTO A/C CLSTR Автоматический контроль температуры, блок DLC Разъем канала передачи данных (DLC) Блок предохранителей в моторном отсеке Расположение блока предохранителей Он расположен в моторном отсеке под крышкой. Ad vertisements Схема блока предохранителей Назначение предохранителей и реле в моторном отсеке Имя Применение ПУСТО Не используется БЛИЖНИЙ СВЕЧ RT Ближний свет правой фары БЛИЖНИЙ СВЕЧ LT Ближний свет левой фары INT LTS Внутренняя лампа Кондиционер Кондиционер БЛИЖНИЙ СВЕТ Фара ближнего света ДАЛЬНИЙ СВЕТ Фара дальнего света ТОПЛИВО Топливный насос, разъем канала передачи данных (DLC) ЕСМ Катушка зажигания ВЕНТИЛЯТОР ОХЛАЖДЕНИЯ HI Электрический вентилятор охлаждения, высокая скорость BCM BATT Блок управления кузовным оборудованием (BCM) IGN 1 Ключ зажигания (ACC : ON : START) ПРОТИВОТУМАННЫЕ ФАРЫ Реле противотуманных фар СТОП ЛАМПЫ Тормозной выключатель I/P FUSE BATT Блок предохранителей приборной панели ILLUM RT Освещение, правый стояночный фонарь FRT DEFOG Передний обогреватель ILLUM LT Левый стояночный фонарь BLWR HVAC Двигатель вентилятора ЗАЖИГАНИЕ 2 Ключ зажигания (НА ПУСК) ПРОТИВОТУМАННЫЙ ДИОД Реле противотуманных фар СИГНАЛ Звуковой сигнал PWR/MIR Зеркало с электроприводом ДХО Дневные ходовые огни RUS 2 Система регулируемой индукции форсунки (VIS): Электронная система рециркуляции отработавших газов (EEGR), соленоид продувки адсорбера ENG 1 Датчик кислорода. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment * Name * Email * Website Save my name, email, and website in this browser for the next time I comment
