Предохранители и реле шевроле круз: Блок предохранителей и реле Chevrolet Cruze

Содержание

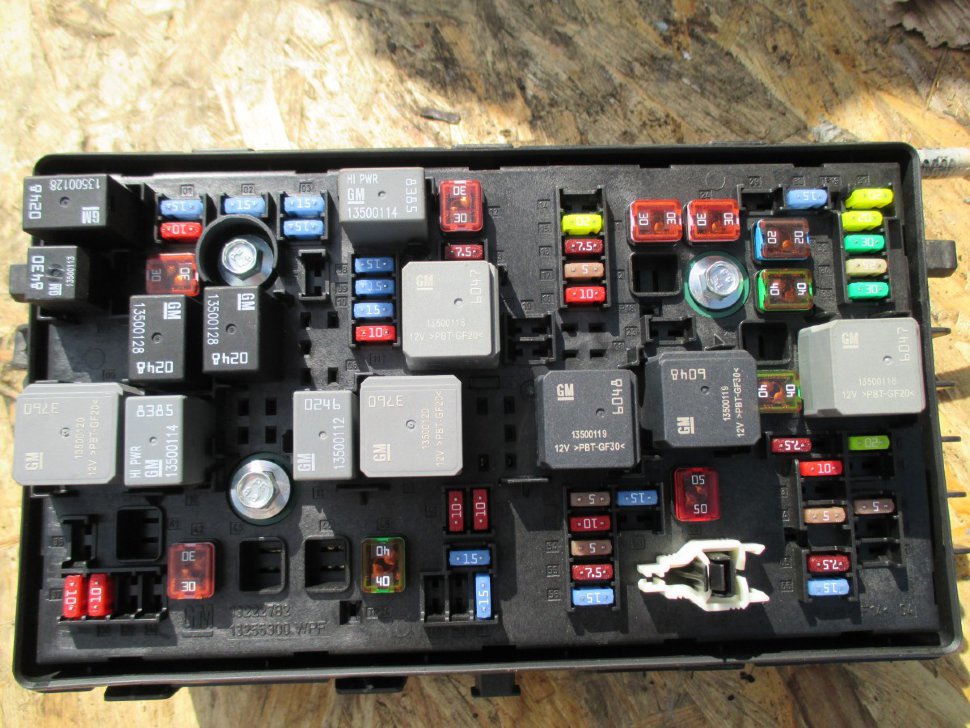

Chevrolet Cruze предохранители и реле

Номер Защищаемая цепь
1 15А Блок управления коробкой передач
2 15А Блок управления двигателем
3 Не используется
4 10А Электромагнитный воздушный клапан адсорбера
5 15А Зажигание
7 Не используется
8 15А Система впрыска топлива
9 15А Система впрыска топлива, система зажигания
10 15А Блок управления двигателем
11 10А Датчик концентрации кислорода
13 7,5А Электромагнитный клапан адсорбера
14 Не используется
15 20А Очиститель заднего стекла
16 7,5А Зажигание, датчик качества воздуха в салоне (система кондиционера)
17 5А Зажигание, подушка безопасности
18 10А Датчик положения дроссельной заслонки
19 Не используется
20 20А Топливный насос
22, 23, 29 Не используется
30 15А ABS
31 20А Блок управления кузовным оборудованием
32 20А То же
33 30А Обогрев передних сидений
34 25А Люк крыши
35 30А Аудиосистема
36 Не используется
37 10А Предохранитель правой фары дальнего и ближнего света
38 10А Левая фара дальнего и ближнего света
39,40 Не используется
46 10А Вентилятор системы охлаждения
47 10А Датчик концентрации кислорода
48 15А Противотуманные фары
49,50 Не используется
51 15А Звуковой сигнал
52 15А Приборная панель
53 10А Электро зеркало
54 5А Выключатель световых приборов, управление световыми приборами
55 7,5А Складывание зеркал
56 15А Омыватель ветрового стекла
57 15А Замок рулевой колонки
58 Не используется
60 7,5А Обогреватель зеркала
61 7,5А Обогреватель зеркала
62 10А Состояние воздуха
63 7,5А Датчик заднего стекла
64 5А Датчик качества воздуха
65 7,5А Задние противотуманные фары
66 15А Омыватель заднего стекла
67 20А Блок управления подачей топлива
68 Не используется
69 5А Датчик напряжения аккумуляторной батареи
70 5А Датчик дождя
71 Не используется
Плавкие вставки
6 30А Очиститель ветрового стекла
12 30А Тяговое реле стартера
21 30А Задние электрические стеклоподъемники
22 Не используется
24 30А Передние электрические стеклоподъёмники cruze
25 20А Вакуумный насос с электронным управлением
26 40А ABS
27 30А Система управления электронным ключом
28 40А Обогрев заднего стекла
41 Не используется
42 20/30/40А Вентилятор системы охлаждения двигателя
43,44 Не используется
45 40А Вентилятор системы охлаждения двигателя
59 30А Нагреватель дизельного топлива
Реле
R1 Муфта привода компрессора кондиционера
R2 Тяговое реле стартера
R3 Вентилятор системы охлаждения двигателя (К7)
R4 Реле режима (скорости) работы передних стеклоочистителей
R5 Передние стеклоочистители
R6 Не используется
R7 Главное реле системы управления двигателем
R8 Топливный насос
R9 Вентилятор системы охлаждения двигателя (К2)
R10 Вентилятор системы охлаждения двигателя (КЗ)
R11 Не используется
R12 Вентилятор системы охлаждения двигателя (КЗ)
R13 Вентилятор системы охлаждения двигателя (К1)
R14 Не используется
R15 Зажигание
R16 Система предпускового подогрева (дизель)
R17 Обогрев наружных зеркал заднего вида

Схема предохранителей и реле Chevrolet Cruze (J300)


А
Назначение
1 15 Модуль управления коробкой передач
2 15 Модуль управления двигателем
3 Не используется
5 15 Модуль управления коробкой
передач, модуль управления двигателем, датчик массового расхода воздуха и
температуры воздуха на впуске, датчик скорости вторичного вала КПП
6 30 Реле стеклоочистителя ветрового стекла
7 Не используется
8 15 Топливные форсунки
9 15 Катушка зажигания, топливные форсунки
10 15 Модуль управления двигателем, датчик скорости вторичного вала КПП
11 10 Подогреваемые лямбда-датчики
12 30 Двигатель стартера
13 7. 5 Выпускной электромагнитный клапан адсорбера системы улавливания паров топлива (EVAP)
14 Не используется
15 Не используется
16 7.5 Датчик качества воздуха
17 5 Модуль диагностики и контроля подушек безопасности
18 10 Модуль управления топливным насосом
19 Не используется
20 20 Реле топливного насоса
21 30 Двигатели привода окон, передняя дверь
22 Не используется
23 Не используется
24 30 Двигатели привода окон, передняя дверь
25 Не используется
26 40 Электронный блок управления тормозной системы (ЕВСМ)
27 30 Приемник устройства дистанционного управления блокировкой дверей
28 40 Обогрев заднего стекла
29 Не используется
30 15 Электронный блок управления тормозной системы (ЕВСМ)
31 20 Контроллер кузова
32 20 Контроллер кузова
33 30 Модуль системы управления подогревом сиденья
34 25 Модуль управления потолочным люком
35 30 Аудиоусилитель
36 Не используется
37 10 Фара — правая дальнего света
38 10 Фара — левая дальнего света
39 Не используется
40 Не используется
41 Не используется
42 20/30 Реле вентилятора радиатора, электродвигатель вентилятора радиатора
43 Не используется
44 Не используется
45 30/40 Реле высокой скорости вентилятора радиатора, электродвигатель вентилятора радиатора
46 10 Реле охлаждающего вентилятора
47 10 Подогреваемые датчики кислорода, корпус дроссельной заслонки
48 15 Противотуманные фары, передние
49 Не используется
50 Не используется
51 15 Звуковой сигнал
52 5 Комбинация приборов
53 10 Внутреннее зеркало заднего вида
54 5 Выключатель блок-фар,
дополнительный электрический отопитель, модуль управления системой
отопления, вентиляции и кондиционирования
55 7. 5 Переключатели окон, передний, переключатель зеркала
56 15 Насос омывателя лобового стекла
57 15 Модуль управления замком рулевой колонки
58 Не используется
59 30 Топливный подогреватель
60 7.5 Наружные зеркала заднего вида
61 Не используется
62 10 Реле муфты компрессора кондиционера, муфта компрессора кондиционера
63 Не используется
64 5 Модуль диагностики и контроля подушек безопасности
65 Не используется
66 Не используется
67 20 Модуль управления топливным насосом
68 Не используется
69 5 Контроллер кузова
70 5 Датчик дождя
71 Не используется
Реле
R1 Муфта компрессора кондиционера воздуха
R2 Стартер
R3 Вентилятор охлаждения
R4 Управление скоростью работы стеклоочистителя ветрового стекла
R5 Стеклоочиститель ветрового стекла
R6 Не используется
R7 Трансмиссия
R8 Топливный насос
R9 Средняя скорость 1 охлаждающего вентилятора
R10 Средняя скорость 2 охлаждающего вентилятора
R11 Не используется
R12 Управление скоростью вентилятора охлаждения (или в блоке реле — под капотом)
R13 Реле высокой скорости охлаждающего вентилятора
R14 Не используется
R15 Главное реле зажигания
R16 Реле подогревателя топлива
R17 Обогрев заднего стекла
Примечание:  Перечисленные ниже реле являются необслуживаемыми реле печатной платы (ПП) и расположены внутри блока.
Реле звукового сигнала
Реле насоса омывателя лобового стекла
Реле передней противотуманной фары
Реле дальнего света блок-фар

Предохранители и реле Chevrolet Cruze

Номинал (А) Защищаемая цепь
1 15 Блок управления коробкой передач
2 15 Блок управления двигателем
3 Не используется
4 10 Электромагнитный воздушный клапан адсорбера
5 15 Зажигание
7 Не используется
8 15 Система впрыска топлива
9 15 Система впрыска топлива, система зажигания
10 15 Блок управления двигателем
11 10 Датчик концентрации кислорода
13 7,5 Электромагнитный клапан адсорбера
14 Не используется
15 20 Очиститель заднего стекла
16 7,5 Зажигание, датчик качества воздуха в салоне (система кондиционирования)
17 5 Зажигание, подушка безопасности
18 10 Датчик положения дроссельной заслонки круз
19 Не используется
20 20 Топливный насос
22, 23, 29 Не используется
30 15 ABS
31 20 Блок управления кузовным оборудованием
32 20 То же
33 30 Обогрев передних сидений
34 25 Люк крыши
35 30 Аудиосистема
36 Не используется
37 10 Предохранитель правой фары дальнего и ближнего света
38 10 Левая фара дальнего и ближнего света
39,40 Не используется
46 10 Вентилятор системы охлаждения
47 10 Датчик концентрации кислорода
48 15 Противотуманные фары
49,50 Не используется
51 15 Звуковой сигнал
52 15 Приборная панель
53 10 Электро зеркало
54 5 Выключатель световых приборов, управление световыми приборами
55 7,5 Складывание зеркал
56 15 Омыватель ветрового стекла
57 15 Замок рулевой колонки
58 Не используется
60 7,5 Обогреватель зеркала
61 7,5 Обогреватель зеркала
62 10 Состояние воздуха
63 7,5 Датчик заднего стекла
64 5 Датчик качества воздуха
65 7,5 Задние противотуманные фары
66 15 Омыватель заднего стекла
67 20 Блок управления подачей топлива
68 Не используется
69 5 Датчик напряжения аккумуляторной батареи
70 5 Датчик дождя
71 Не используется
Плавкие вставки
6 30 Очиститель ветрового стекла
12 30 Тяговое реле стартера
21 30 Задние электрические стеклоподъемники
22 Не используется
24 30 Передние электрические стеклоподъемники cruze
25 20 Вакуумный насос с электронным управлением
26 40 ABS
27 30 Система управления электронным ключом
28 40 Обогрев заднего стекла
41 Не используется
42 40/ 30/ 20 Вентилятор системы охлаждения двигателя
43,44 Не используется
45 40 Вентилятор системы охлаждения двигателя
59 30 Нагреватель дизельного топлива
Реле
R1 Муфта привода компрессора кондиционера
R2 Тяговое реле стартера
R3 Вентилятор системы охлаждения двигателя (К7)
R4 Реле режима (скорости) работы передних стеклоочистителей
R5 Передние стеклоочистители
R6 _ Не используется
R7 _ Главное реле системы управления двигателем
R8 Топливный насос
R9 Вентилятор системы охлаждения двигателя (К2)
R10 Вентилятор системы охлаждения двигателя (КЗ)
R11 Не используется
R12 Вентилятор системы охлаждения двигателя (КЗ)
R13 Вентилятор системы охлаждения двигателя (К1)
R14 Не используется
R15 Зажигание
R16 Система предпускового подогрева (дизель)
R17 Обогрев наружных зеркал заднего вида

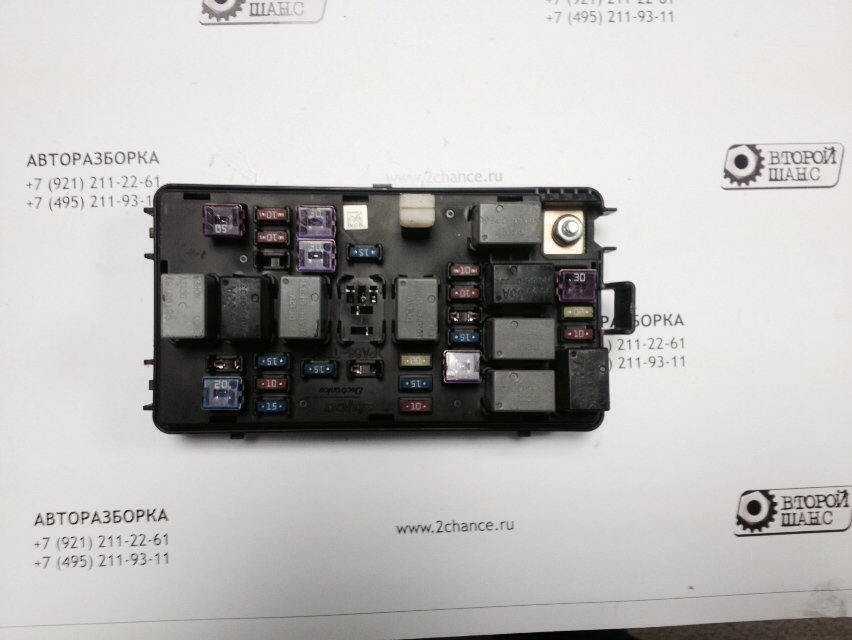

Предохранители Шевроле Круз (J400), 2016




Описание предохранителей
F01 Стартер
F02
F03 Датчик O2
F04 Модуль управления двигателем
F05 2016-2018: Функции двигателя.
2019: Aero Shutter / Fuel flex
F06 Модуль управления коробкой передач
F07 Нет
F08 Модуль управления двигателем
F09 Кондиционер
F10 Вентиляция канистры
F11 Сиденья с подогревом
F12 Модуль CGM
F13 2016-2018: Насос после закипания / Подогрев руля.
2019: Aero Shutter / Fuel flex
F14 Дизельная трансмиссия NOx / CVT8
F15 Датчик O2
F16 Система впрыска топлива
F17
F18 Дизель NOx
F19 2016-2018: NOx в дизельном топливе.
2019: Дизельный двигатель NOx / охлаждающей жидкости
F20 Нет
F21 2016-2018: Электрический стояночный тормоз.
2019: преобразователь постоянного тока в переменный
F22 Система АБС
F23 Омыватель лобового стекла / Задние окна
F24 Нет
F25 2016-2018: Подогрев дизельного топлива / Подвод вторичного воздуха.
2019: Отопление дизельным топливом
F26 КПП
F27 Нет
F28 Нет
F29 Обогрев заднего стекла
F30 Обогрев зеркал
F31 Нет
F32 Дисплей LED / DC DC преобразователь / FPPM / Электрический нагреватель / Модуль A / C
F33 Звуковой сигнал аварийной сигнализации
F34 Гудок
F35 Магистральная розетка
F36 Правая фара дальнего света
F37 Левая фара дальнего света
F38 Нет
F39 Передние противотуманные фары
F40 Соленоид AIR
F41 Переключаемый водяной насос / датчик воды в топливе
F42 Регулировка угла наклона фар вручную
F43 Топливный модуль (бензонасос)
F44 Внутреннее зеркало заднего вида / Камера заднего вида / Прицеп
F45 Рулевое колесо с рисунком
F46 Кластер
F47 Замок рулевой колонки
F48 Задний стеклоочиститель
F49 Нет
F50 Нет
F51 Нет
F52 Модуль управления двигателем / трансмиссией
F53 Неn
F54 Стеклоочиститель
F55 2016-2018: NOx в дизельном топливе.
2019: Нет
F56 2016-2018: Аэрошаттер.
2019: Нет
F57 Нет
Модули реле
K01 Стартер
K02 Управление кондиционером
K03 Функции двигателя
K04 2016-2017: Трансмиссия CVT8.
2018-2019: Не используется
K05 Стартер
K06 Подогрев дизельного топлива / подача вторичного воздуха
K07 Правая фара ближнего света / Правая дневная фара
K08 Трансмиссия
K09 Дизель NOx
K10 Реле бензонасоса
K11
K12 Фары дальнего света
K13 Левая дневная фара / Левая фара ближнего света
K14 Реле запуска (Run / Crunk)
K15 Обогрев зеркал / Обогрев заднего стекла / Датчик защиты от кражи
K16 Звуковой сигнал
K17 Дизель NOx
K18 Передние противотуманные фары
K19 Насос после закипания / Обогрев рулевого колеса
K20 Звуковой сигнал аварийной сигнализации
K21 Омыватель заднего стекла
K22 Омыватель переднего стекла
K23 Стеклоочиститель заднего стекла

Реле и предохранители Шевроле Круз седан, хетчбек, универсал (1.

6 и 1.8): схемы блоков

Схемы предохранителей и реле подходят на модификаций:

  • Шевроле Круз седан
  • Шевроле Круз хетчбек
  • Шевроле Круз универсал

Объемы:

  • Шевроле Круз 1.6
  • Шевроле Круз 1.8
2009 2010 2011 2012 2013 2014 2015

Где находятся предохранители и блок на Шевроле Круз?

Блок предохранителей и реле Chevrolet Cruze раскидан в двух местах.

1. Блок реле и предохранителей под капотом

Находится справа, между стойкой и горловиной бачка стеклоомывателя. Держится на трех боковых фиксаторах.

2. Блок предохранителей в салоне

Находится слева от рулевой колонки, под ящиком для мелких вещей. Для получения доступа к этому монтажному блоку Круза придется снять крышку этого ящика. Достаточное странное и неудобное решение (прим. редакции).

Схема реле и предохранителей Шевроле Круз под капотом

Реле

Номер на схеме За что отвечает
R1 Муфта привода компрессора кондиционера
R2 Тяговое реле стартера
R3 Вентилятор системы охлаждения двигателя (К7)
R4 Реле режима (скорости) работы передних стеклоочистителей
R5 Реле Передних стеклоочистителей
R6 Не используется
R7 Главное реле системы управления двигателем
R8 Реле топливного насоса (бензонасоса)
R9 Вентилятор системы охлаждения двигателя (К2)
R10 Вентилятор системы охлаждения двигателя (КЗ)
R11 Не используется
R12 Вентилятор системы охлаждения двигателя (КЗ)
R13 Вентилятор системы охлаждения двигателя (К1)
R14 Не используется
R15 Реле зажигания
R16 Система предпускового подогрева (дизель)
R17 Обогрев наружных зеркал заднего вида

Предохранители

Номер Что защищает Ампераж, в А
1 Блок управления коробкой передач 15
2 Блок управления двигателем 15
3 Не используется
4 Электромагнитный воздушный клапан адсорбера 10
5 Предохранитель зажигания 15
7 Не используется
8 Система впрыска топлива 15
9 Система впрыска топлива, система зажигания 15
10 Блок управления двигателем 15
11 Датчик концентрации кислорода 10
13 Электромагнитный клапан адсорбера 7,5
14 Не используется
15 Очиститель заднего стекла 20
16 Зажигание, датчик качества воздуха в салоне (система кондиционирования) 7,5
17 Зажигание, подушка безопасности 5
18 Датчик положения дроссельной заслонки 10
19 Не используется
20 Предохранитель топливного насоса (бензонасоса для бензиновых дв. ) 20
22, 23, 29 Не используется
30 Предохранитель ABS 15
31 Блок управления кузовным оборудованием 20
32 То же 20
33 Предохранитель обогрева передних сидений 30
34 Люк крыши (опция) 25
35 Аудиосистема I 30
36 Не используется
37 Предохранитель правой фары дальнего и ближнего света 10
38 Предохранитель левой фары дальнего и ближнего света 10
39,4 Не используется
46 Вентилятор системы охлаждения 10
47 Датчик концентрации кислорода 10
48 Предохранитель противотуманных фар (ПТФ) 15
49,5 Не используется
51 Звуковой сигнал 15
52 Предохранитель приборной панели 15
53 Электрохромное зеркало 10
54 Выключатель световых приборов, управление световыми приборами 5
55 Предохранитель складывания зеркал 7,5
56 Омыватель ветрового стекла 15
57 Замок рулевой колонки 15
58 Не используется
60 Предохранитель обогревателя зеркала 7,5
61 Предохранитель обогревателя зеркала 7,5
62 Состояние воздуха 10
63 Датчик заднего стекла 7,5
64 Датчик качества воздуха 5
65 Задние противотуманные фары 7,5
66 Омыватель заднего стекла 15
67 Блок управления подачей топлива 20
68 Не используется
69 Датчик напряжения аккумуляторной батареи 5
70 Предохранитель датчика дождя 5
71 Не используется

Плавкие вставки

Номер Что защищает Ампераж, в А
6 Очиститель ветрового стекла 30
12 Тяговое реле стартера 30
21 Задние электрические стеклоподъемники 30
22 Не используется
24 Передние электрические стеклоподъемники 30
25 Вакуумный насос с электронным управлением 20
26 ABS 40
27 Система управления электронным ключом 30
28 Обогрев заднего стекла 40
41 Не используется
42 Вентилятор системы охлаждения двигателя 40/30/20
43,44 Не используется
45 Вентилятор системы охлаждения двигателя 40
59 Нагреватель дизельного топлива 30

Схема предохранителей Шевроле Круз в салоне

Номер Что защищает Ампераж, в А
1 Информационно развлекательная система, телефон с функцией громкой связи 10
2 Не используется
3 Блок управления кузовным оборудованием 25
4 Информационно-развлекательная система 20
5 Информационный дисплей, система помощи при парковке 7,5
6 Предохранитель на прикуриватель 20
7 Штепсельная розетка 20
8 Блок управления кузовным оборудованием 30
9 Блок управления кузовным оборудованием 30
14 Диагностический разъем 5
15 Подушка безопасности 10
16 Центральный замок, задняя дверь багажного отделения 10
17 Кондиционер 15
18 Не используется
19 Рычаг переключения передач 5
20 Не используется
21 Приборы 15
22 Зажигание, система управления электронным ключом 2
23 Блок управления кузовным оборудованием 20
24 Блок управления кузовным оборудованием 20
25 Замок рулевой колонки 20
26 Не используется (или задняя розетка электропитания опционально)
10 (плавкая вставка) Блок управления кузовным оборудованием 30
11 (плавкая вставка) Электровентилятор системы отопления и кондиционирования салона 40
12
13 (плавкая вставка) Подогрев сидений 25

Блок предохранителей Chevrolet Cruze | Base-ex

Рассмотрены автомобили Chevrolet Cruze 1. 6 1.8 с 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска.


Где находится монтажный блок предохранителей.
Под капотом — цифра 12

Для получения доступа к предохранителям в моторном отсеке необходимо отжать три фиксатора крышки блока, затем снять ее.

На внутреннюю сторону крышки нанесена схема расположения предохранителей, реле и плавких вставок

В монтажном блоке закреплен пинцет для извлечения и замены предохранителей


Прежде чем заменить предохранитель выясните причину перегорания, если вы заменили предохранитель, а он снова перегорел необходимо обратиться к автоэлектрику. Не меняйте предохранители на другой номинал или на перемычки, это может привести к пожару или выхода из строя электрооборудования защищаемое данным предохранителем. Назначение и сила тока предохранителей указана в таблице ниже.


Для того чтобы заменить предохранитель в блоке моторного отсека зацепите пинцетом предохранитель и извлеките его из разъема

Затем установите новый предохранитель

Для замены реле и плавкой вставки извлеките их рукой покачивая в сторону

Монтажный блок предохранителей, реле и плавких вставок в моторном отсеке с открытой крышкой

Расшифровка:

Номер предохранителя/ плавкой вставки/реле Сила тока,А Защищаемая цепь
1 15 Блок управления коробкой передач
2 15 Блок управления двигателем
3 Не используется
4 10 Электромагнитный воздушный клапан адсорбера
5 15 Зажигание
7 Не используется
8 15 Система впрыска топлива Шевроле круз
9 15 Система впрыска топлива, система зажигания
10 15 Блок управления двигателем
11 10 Датчик концентрации кислорода
13 7,5 Электромагнитный клапан адсорбера chevrolet cruze
14   Не используется
15 20 Очиститель заднего стекла
16 7,5 Зажигание, датчик качества воздуха в салоне (система кондиционирования)
17 5 Зажигание, подушка безопасности
18 10 Датчик положения дроссельной заслонки Шевроле круз
19   Не используется
20 20 Топливный насос chevrolet cruze
22, 23, 29   Не используется
30 15 ABS
31 20 Блок управления кузовным оборудованием
32 20 То же
33 30 Обогрев передних сидений
34 25 Люк крыши
35 I 30 Аудиосистема chevrolet cruze
36   Не используется
37 10 Предохранитель правой фары дальнего и ближнего света
38 10 Левая фара дальнего и ближнего света
39,40 Не используется
46 10 Вентилятор системы охлаждения
47 10 Датчик концентрации кислорода
48 15 Противотуманные фары
49,50 : Не используется
51 15 Звуковой сигнал
52 15 Приборная панель
53 10 Электрохромное зеркало
54 5 Выключатель световых приборов,  управление световыми приборами
55 7,5 Складывание зеркал chevrolet cruze
56 15 Омыватель ветрового стекла
57 15 Замок рулевой колонки
58 Не используется
60 7,5 Обогреватель зеркала

Номер Сила тока в амперах Назначение
61 7,5 Обогреватель зеркала
62 10 Состояние воздуха
63 7,5 Датчик заднего стекла
64 5 Датчик качества воздуха
65 7,5 Задние противотуманные фары chevrolet cruze
66 15 Омыватель заднего стекла
67 20 Блок управления подачей топлива
68 Не используется
69 5 Датчик напряжения аккумуляторной батареи
70 5 Датчик дождя
71 Не используется
Плавкие вставки
6 30 Очиститель ветрового стекла
12 30 Тяговое реле стартера
21 30 Задние электрические стеклоподъемники
22 Не используется
24 30 Передние электрические стеклоподъемники chevrolet cruze
25 20 Вакуумный насос с электронным управлением
26 40 ABS
27 30 Система управления электронным ключом
28 40 Обогрев заднего стекла
41 Не используется
42 40/30/20 Вентилятор системы охлаждения двигателя
43,44 Не используется
45 40 Вентилятор системы охлаждения двигателя chevrolet cruze
59 30 Нагреватель дизельного топлива
Реле
R1 Муфта привода компрессора кондиционера
R2 Тяговое реле стартера
R3 Вентилятор системы охлаждения двигателя (К7)
R4 Реле режима (скорости) работы передних стеклоочистителей
R5   Передние стеклоочистители chevrolet cruze
R6 _ Не используется
R7 _ Главное реле системы управления двигателем
R8 Топливный насос
R9 Вентилятор системы охлаждения двигателя (К2)
R10 Вентилятор системы охлаждения двигателя (КЗ)
R11 Не используется
R12 Вентилятор системы охлаждения двигателя (КЗ)
R13 Вентилятор системы охлаждения двигателя (К1)
R14 Не используется
R15 Зажигание
R16 Система предпускового подогрева (дизель)
R17 Обогрев наружных зеркал заднего вида chevrolet cruze




Блок предохранителей в салоне.

Блок расположен в панели с левой стороны.
Для доступа необходимо открыть вещевой ящик для мелких предметов и потянуть его вверх.
Затем необходимо вывести нижнюю часть ящика из упоров панели и вытащить его.

На внутреннюю сторону ящика нанесена схема расположения предохранителей

Расшифровка:

Номер плавкой вставки/предохранителя Сила тока,А Защищаемая цепь
    Предохранители
1 10 Информационно развлекательная система, телефон с функцией громкой связи
2 Не используется
3 25 Блок управления кузовным оборудованием
4 20 Информационно-развлекательная система
5 7,5 Информационный дисплей, система помощи при парковке
6 20 Предохранитель на прикуриватель
7 20 Штепсельная розетка
8 30 Блок управления кузовным оборудованием
9 30 Блок управления кузовным оборудованием
14 5 Диагностический разъем
15 10 Подушка безопасности
16 10 Центральный замок, задняя дверь багажного отделения
17 15 Кондиционер
18 Не используется
19 5 Рычаг переключения передач
20 Не используется
21 15 Приборы
22 2 Зажигание, система управления электронным ключом
23 20 Блок управления кузовным оборудованием
24 20 Блок управления кузовным оборудованием
25 20 Замок рулевой колонки
26 Не используется
Плавкие вставки
10 30 Блок управления кузовным оборудованием
11 40 Электровентилятор системы отопления и кондиционирования салона
12 Не используется
13 25 Подогрев сидений




Снятие монтажного блока в салоне автомобиля

Отсоедините клемму минус от аккумулятора.
Снимите нижнюю накладку панели приборов

Отсоедините колодку жгутов от блока

Поднимите в положение А скобу фиксатора монтажного блока, установленного на каркасе панели приборов. Отведите верхнюю часть блока в положение Б. Приподнимите монтажный блок в положение В (вверх и на себя) и извлеките его.

Установка блока предохранителей обратна снятию


Снятие монтажного блока предохранителей и реле под капотом

Выверните три болта крепления, отверните гайку крепления жгута проводов

Извлеките монтажный блок




Навигация по записям

Блоки предохранителей Chevrolet Cruze

Номинальный ток, A Назначение предохранителей

Блок предохранителей расположенных в монтажном блоке салона
Блок предохранителей находится в салоне автомобиля, в панели приборов с левой стороны, за вещевым ящиком для мелких предметов. Для доступа — откройте вещевой ящик и потяните вверх.
1 10 Информационно развлекательная система
2 Резерв
3 25 Блок управления оборудованием кузова
4 20 Информационно развлекательная система
5 7,5

Информационный дисплей

Система помощи при парковке

6 20 Прикуриватель
7 20 Штепсельная розетка
8 30 Блок управления оборудованием кузова
9 30 Блок управления оборудованием кузова
10 30 Блок управления оборудованием кузова
11 40 Электровентилятор системы отопления и кондиционирования
12 Резерв
13 25 Подогрев сидений
14 5 Диагностический разъем
15 10 Подушка безопасности
16 10

Центральный замок

Задняя дверь багажного отделения

17 15 Кондиционер
18 Резерв
19 5 Рычаг переключения передач
20 Резерв
21 15 Приборы
22 2

Зажигание

Система управления электронным ключом

23 20 Блок управления оборудованием кузова
24 20 Блок управления оборудованием кузова
25 20 Замок рулевой колонки
26 Резерв

Блок предохранителей в моторном отсеке
Блок предохранителей расположен в моторном отсеке Шевроле Круз, сторона водителя. Для доступа — переведите три фиксатора и снимите крышку.
1 15 Блок управления коробкой передач
2 15 ЭБУ двигателя
3 Резерв
4 10 Электромагнитный воздушный клапан адсорбера
5 15 Зажигание
6 30 Очиститель ветрового стекла
7 Резерв
8 15

Система впрыска топлива

9 15

Система впрыска топлива

Система зажигания

10 15 ЭБУ двигателем
11 10 Датчик концентрации кислорода
12 30 Тяговое реле стартера
13 7,5 Электромагнитный клапан адсорбера
14 Резерв
15 20 Очиститель заднего стекла
16 7,5

Зажигание

Датчик качества воздуха в салоне системы кондиционирования

17 5

Зажигание

AirBag

18 10 Датчик положения дроссельной заслонки
19 Резерв
20 20 Топливный насос
21 30 Задние электрические стеклоподъемники
22 Резерв
23 Резерв
24 30 Передние электрические стеклоподъемники
25 20 Вакуумный насос
26 40 ABS
27 30 Система управления электронным ключом
28 40 Обогрев заднего стекла
29 Резерв
30 15 ABS
31 20 ЭБУ оборудования кузова
32 20 ЭБУ оборудования кузова
33 30 Обогрев передних сидений
34 25 Электролюк
35 30 Аудиосистема
36 Резерв
37 10 Дальний свет — правая фара
38 10 Дальний свет — левая фара
39 Резерв
40 Резерв
41 Резерв
42 40/30/20 Вентилятор системы охлаждения двигателя
43 Резерв
44 Резерв
45 40 Вентилятор системы охлаждения двигателя
46 10 Вентилятор системы охлаждения
47 10 Датчик концентрации кислорода
48 15 Противотуманные фары
49 Резерв
50 Резерв
51 15 Звуковой сигнал
52 15 Панель приборов
53 10 Электрохромное зеркало
54 5 Световые приборы: выключатель и управление
55 7,5 Электрозеркала — складывание
56 15 Омыватель ветрового стекла
57 15 Замок рулевой колонки
58 Резерв
59 30 Нагреватель дизельного топлива
60 7,5 Обогрев зеркала

Схема предохранителей

Chevrolet Cruze (J300; 2008-2016)

В данной статье мы рассматриваем Chevrolet Cruze (J300) первого поколения, выпускавшиеся с 2008 по 2016 годы. Здесь вы найдете схемы блоков предохранителей Chevrolet Cruze 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015. и 2016 , получите информацию о расположении панелей предохранителей внутри автомобиля и узнайте о назначении каждого предохранителя (расположение предохранителей) и реле.

Посмотреть другие Chevrolet Cruze:

Схема предохранителей Chevrolet Cruze 2008-2016


Предохранители прикуривателя / розетки в Chevrolet Cruze — это предохранители №6 (прикуриватель — передний) и №7 (розетка для аксессуаров — центральная консоль 1/2) в блоке предохранителей приборной панели.


Блок предохранителей на приборной панели

Расположение блока предохранителей

Находится в панели приборов (со стороны водителя), под крышкой слева от руля.

Схема блока предохранителей

Назначение предохранителей и реле в щитке приборов

Описание A
1 Модуль управления мобильным телефоном 10
2 Не используется
3 Блок управления кузовным оборудованием 25
4 Радио 20
5 Модуль управления системой помощи при парковке, звуковой оповещатель, многофункциональный переключатель — центральная консоль, дисплей 7. 5
6 Прикуриватель — передний 20
7 Розетка для дополнительных устройств — центральная консоль 1/2 20
8 Модуль управления кузовным оборудованием 30
9 Блок управления кузовом 30
10 Модуль управления кузовным оборудованием 30
11 Модуль управления двигателем нагнетателя 40
12 Не используется
13 Модуль управления сиденьем с подогревом 25
14 Разъем канала передачи данных, разъем подачи масла 7.5
15 Модуль датчиков и диагностики надувных подушек безопасности 10
16 Реле открывания крышки заднего отсека 10
17 Модуль управления HVAC / Узел управления HVAC 15
18 Не используется
19 Не используется
20 Не используется
21 Комбинация приборов 15
22 Выключатель зажигания / приемник дверного замка с дистанционным управлением 2
23 Модуль управления кузовным оборудованием 20
24 Модуль управления кузовным оборудованием 20
25 Блок управления блокировкой рулевой колонки 20
26 Не используется
Реле:
1 Замок крышки заднего отсека
2 Реле логистического режима 1
3 Реле вспомогательного питания

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Находится в моторном отсеке, под крышкой.

Схема блока предохранителей

Назначение предохранителей и реле в моторном отсеке

Описание A
1 Модуль управления коробкой передач 15
2 Модуль управления двигателем 15
3 Не используется
5 Модуль управления коробкой передач, модуль управления двигателем, датчик массового расхода воздуха / температуры всасываемого воздуха, датчик выходной скорости 15
6 Реле стеклоочистителя 30
7 Не используется
8 Форсунки 15
9 Катушка зажигания, топливные форсунки 15
10 Модуль управления двигателем, датчик выходной скорости 15
11 Датчики кислорода с подогревом 10
12 Стартер 30
13 Электромагнитный клапан выброса паров топлива (EVAP) адсорбера 7. 5
14 Не используется
15 Не используется
16 Датчик качества воздуха 7,5
17 Модуль датчиков и диагностики надувных подушек безопасности 5
18 Модуль управления топливным насосом 10
19 Не используется
20 Реле топливного насоса 20
21 Двигатели Windows, передняя дверь 30
22 Не используется
23 Не используется
24 Двигатели с окнами, передняя дверь 30
25 Не используется
26 Электронный блок управления тормозом (EBCM) 40
27 Пульт дистанционного управления дверным замком 30
28 Задняя сетка демистера 40
29 Не используется
30 Электронный блок управления тормозом (EBCM) 15
31 Модуль управления кузовным оборудованием 20
32 Модуль управления кузовным оборудованием 20
33 Модуль управления сиденьем с подогревом 30
34 Блок управления люком 25
35 Усилитель звука 30
36 Не используется
37 Фара — правая Дальний свет 10
38 Фара — Левая Дальний свет 10
39 Не используется
40 Не используется
41 Не используется
42 Реле охлаждающего вентилятора, двигатель охлаждающего вентилятора 20/30
43 Не используется
44 Не используется
45 Реле высокой скорости охлаждающего вентилятора, двигатель охлаждающего вентилятора 30/40
46 Реле охлаждающего вентилятора 10
47 Подогреваемые датчики кислорода, корпус дроссельной заслонки 10
48 Противотуманные фары, передние 15
49 Не используется
50 Не используется
51 Рупор 15
52 Комбинация приборов 5
53 Внутреннее зеркало заднего вида 10
54 Выключатель фар, дополнительный электрический нагреватель, модуль управления HVAC 5
55 Переключатели окон, передних, зеркал 7. 5
56 Насос омывателя ветрового стекла 15
57 Блок управления блокировкой рулевой колонки 15
58 Не используется
59 Подогреватель топлива 30
60 Наружные зеркала заднего вида 7,5
61 Не используется
62 Реле муфты компрессора кондиционера, муфта компрессора кондиционера 10
63 Не используется
64 Модуль датчиков и диагностики надувных подушек безопасности 5
65 Не используется
66 Не используется
67 Модуль управления топливным насосом 20
68 Не используется
69 Модуль управления кузовным оборудованием 5
70 Датчик дождя 5
71 Не используется
Реле
1 Муфта компрессора кондиционера
2 Стартер
3 Вентилятор охлаждения
4 Регулятор скорости стеклоочистителя
5 Стеклоочиститель
6 Не используется
7 Трансмиссия
8 Топливный насос
9 Средняя скорость вентилятора охлаждения 1
10 Средняя скорость вентилятора охлаждения 2
11 Не используется
12 Регулировка скорости вентилятора охлаждения (или в блоке реле — под капотом)
13 Реле высокой скорости охлаждающего вентилятора
14 Не используется
15 Главное реле зажигания
16 Реле подогревателя топлива
17 Обогрев заднего стекла
Необслуживаемое реле (печатная плата):
Реле звукового сигнала
Реле насоса омывателя ветрового стекла
Реле передних противотуманных фар
Реле дальнего света фар

Находится на выводе аккумуляторной батареи.

Блок предохранителей двигателя

Описание A
1 Блок предохранителей — приборная панель 100
2 Блок предохранителей — приборная панель 100
3 Электрический усилитель руля (EPS) (NJ1) 80
4 Не используется
5 Блок предохранителей — вспомогательная батарея 250
6 Стартер 250/500
Описание A
5 Модуль управления свечами накаливания 80
6 Дополнительный электрический нагреватель 100
7 Не используется
8 Не используется

Реле

Реле
1 Реле средней скорости левого вентилятора охлаждения
2 Реле 2 управления скоростью охлаждающего вентилятора
3 Реле правой средней скорости вентилятора охлаждения

Блок предохранителей

: Chevrolet Cruze

2016-2019 гг.

2018 Chevrolet Cruze

Предохранители

Электрические цепи в автомобиле защищены от короткого замыкания с помощью комбинации предохранителей и автоматических выключателей.Это значительно снижает вероятность повреждения из-за проблем с электричеством.

Опасно

Предохранители и автоматические выключатели имеют маркировку с указанием их номинального тока.
Не превышайте указанную номинальную силу тока при замене предохранителей и автоматических выключателей. Использование предохранителя или автоматического выключателя увеличенного размера может привести к возгоранию автомобиля. Вы и другие люди можете получить серьезные травмы или погибнуть.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя.

Если лента сломалась или расплавилась, замените предохранитель.Обязательно замените неисправный предохранитель новым такого же размера и номинала.
Предохранители той же силы тока можно временно взять в другом месте, если предохранитель перегорел. Как можно скорее замените предохранитель.

Блок предохранителей в моторном отсеке

Чтобы снять крышку блока предохранителей, отожмите зажимы и поверните ее вверх.

Осторожно
Пролитая жидкость на какой-либо электрический компонент автомобиля может повредить его. Всегда держите крышки на любых электрических компонентах.

Расположение блока предохранителей в моторном отсеке
Блок-схема предохранителей в моторном отсеке


Автомобиль может быть оборудован не всеми показанными предохранителями, реле и функциями.

Предохранители .. Применение

Стартер F01
F02 Стартер
F03 Датчик O2
F04 Модуль управления двигателем
F05 Функции двигателя
F06 Модуль управления коробкой передач
F07 —
F08 Модуль управления двигателем
F09 A / C

16 F10 Вентилируемый корпус сиденья

F12 Модуль CGM
F13 Насос после закипания / рулевое колесо с подогревом
F14 Дизельный NOx / трансмиссия CVT8
F15 Датчик O2
F16 Впрыск топлива
F17 Впрыск топлива
F18 Дизель NOx
F19 Дизель NOx
F20 —
F21 Стояночный тормоз
F22 Система ABS
F23 Омыватель лобового стекла / Задние окна
F24 —
F25 Подогрев дизельного топлива / подача вторичного воздуха
F26 Трансмиссия
F27 —
F28 —
F29 Обогреватель заднего стекла
F30 Обогреватель зеркал
F31 —
F32 Дисплей LED / DC Преобразователь постоянного тока / FPPM / Электронагреватель / Модуль кондиционера
F33 Звуковой сигнал противоугонной системы
F34 Звуковой сигнал
F35 Розетка в багажнике
F36 Правая фара дальнего света
F37 Дальний свет слева фара
F38 —
F39 Передние противотуманные фары
F40 Соленоид AIR
F41 Переключаемый водяной насос / Датчик воды в топливе
F42 Ручное регулирование угла наклона фар
F43 Топливный насос
F44 Внутреннее зеркало заднего вида / Камера заднего вида / Прицеп
F45 Рулевое колесо с подогревом
F46 Комбинация приборов
F47 Замок рулевой колонки
F48 Задний дворник
F49 —
F50 —
F51 —
F52 Блок управления двигателем / коробкой передач
F53 —
F54 Стеклоочиститель
F55 Diesel NOx
F56 Aeroshutter
F57 —


Реле. . Применение
K01 Стартер
K02 Управление кондиционером
K03 Функции двигателя
K04 —
K05 Стартер
K06 Подогрев дизельного топлива / подача вторичного воздуха
K07 Правая фара ближнего света / правая дневная фара
K08 Трансмиссия
x K09 Дизель NO K10 Топливный насос
K11 —
K12 Фары дальнего света
K13 Левый дневной фонарь / Левая фара ближнего света
K14 Использование реле работы / запуска
K15 Обогрев зеркал / Обогрев заднего стекла / Датчик противоугонной сигнализации

K16 Звуковой сигнал / Двойной звуковой сигнал
K17 Diesel NOx
K18 Передние противотуманные фары
K19 Насос после закипания / обогрев рулевого колеса
K20 Звуковой сигнал противоугонной системы
K21 Омыватель заднего стекла
K22 Омыватель переднего стекла

K23 Стеклоочиститель заднего стекла

Дополнительные предохранители расположены рядом с аккумуляторной батареей автомобиля

.

Дополнительные предохранители рядом с аккумулятором автомобиля


Предохранители. . Применение
1 Модуль управления коробкой передач (только автомобили с автоматической коробкой передач) (Модель 2019 г. — Модуль управления двигателем)
2 Топливный насос
3 Модуль управления двигателем (Модель 2019 г. — Модуль управления трансмиссией)
4 Источник питания

Блок предохранителей на приборной панели

Блок предохранителей панели приборов находится в центре консоли, под блоком управления климат-контролем. Чтобы получить доступ к предохранителям:
1. Откройте крышку блока предохранителей, потянув ее вверх.
2. Снимите нижний край крышки.
3. Снимите крышку.

Расположение блока предохранителей на приборной панели

Чтобы установить крышку на место, выполните действия в обратном порядке.

Блок-схема предохранителей на приборной панели


Автомобиль может быть оборудован не всеми показанными предохранителями, реле и функциями.

Предохранители … Применение
F1 Электрический стеклоподъемник правый задний (Модель 2019 — Запасной)
F2 Воздуходувка
F3 Сиденье водителя с электроприводом
F4 Розетка спереди
F5 —
F6 Передние электрические стеклоподъемники
F7 Клапаны АБС
F8 Модуль Cyber ​​Gateway
F9 Блок управления кузовным оборудованием 8
F10 Задний стеклоподъемник
F11 Люк
F12 Блок управления кузовным оборудованием 4
F13 Подогрев передних сидений

F14 Наружные зеркала заднего вида / Ассистент удержания полосы движения / Автоматическое управление дальним светом
F15 Блок управления кузовным оборудованием 1
F16 Блок управления кузовным оборудованием 7
F17 Блок управления кузовным оборудованием 6
F18 Блок управления кузовным оборудованием 3
F19 Разъем передачи данных
F20 Подушка безопасности
F21 Кондиционер
F22 Выпуск багажника
F23 Пассивный вход / Пассивный старт
F24 Система обнаружения пассажиров
F25 Выключатель освещения рулевого колеса

F26 Замок зажигания
F27 Блок управления кузовным оборудованием 2
Усилитель F28
F29 Зарядка через USB (при наличии)
F30 Подсветка рычага переключения передач
F31 Стеклоочиститель задний
F32 Модуль управления трансмиссией (с остановкой / пуском) / —
F33 Беспроводная зарядка мобильного телефона / преобразователь постоянного тока и переменного тока
F34 Ассистент парковки / Оповещение о боковой слепой зоне / Информационно-развлекательная система / USB
F35 OnStar
F36 Дисплей / Кластер
Радио F37

Нажмите здесь, чтобы просмотреть / загрузить руководство по эксплуатации предохранителей Chevrolet Cruze 2018

Chevrolet Cruze (2008-2016) Схема предохранителей • Проверка предохранителя.

com

Схема блока предохранителей (схема расположения предохранителей), расположение и назначение предохранителей и реле Chevrolet Cruze (2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016).

Проверка и замена предохранителей

Цепи электропроводки в автомобиле защищены от короткого замыкания с помощью комбинации предохранителей и автоматических выключателей. Это значительно снижает вероятность повреждения из-за проблем с электричеством.

Чтобы проверить предохранитель, посмотрите на серебристую полосу внутри предохранителя. Если ремешок сломан или расплавился, замените предохранитель.Обязательно замените неисправный предохранитель новым такого же размера и номинала.

Предохранители той же силы тока можно временно позаимствовать у другого предохранителя, если предохранитель перегорел. Как можно скорее замените предохранитель

Примечание

  • Перед заменой предохранителя убедитесь, что ключ был вынут из замка зажигания, и что все сервисы выключены и / или отключены.
  • Не ремонтируйте предохранители и никогда не заменяйте перегоревший предохранитель на предохранитель с более высоким номинальным током.Это может вызвать повреждение электрической системы и пожар.
  • Никогда не заменяйте сломанный предохранитель чем-либо, кроме нового предохранителя. Всегда используйте исправный предохранитель одного цвета.
  • Если предохранитель снова перегорит, обратитесь в квалифицированный сервисный центр.

Блок предохранителей приборной панели

Блок предохранителей приборной панели находится со стороны водителя на приборной панели.

Для доступа к предохранителям:

  • Откройте крышку блока предохранителей, потянув ее вверх.
  • Снимите нижний край крышки.
  • Снимите крышку.
  • Чтобы установить крышку на место, выполните указанные выше действия в обратном порядке.
A Описание
1 10 Модуль управления мобильным телефоном
2 Не используется
3 25 Модуль управления кузовным оборудованием
4 20 Радио
5 7.5 Модуль управления системой помощи при парковке, звуковой оповещатель, многофункциональный переключатель — центральная консоль, дисплей
6 20 Прикуриватель — передний
7 20 Разъем питания для дополнительных устройств — центральная консоль 1 / 2
8 30 Модуль управления кузовом
9 30 Модуль управления кузовом
10 30 Модуль управления кузовом
11 40 Модуль управления электродвигателем вентилятора
12 Не используется
13 25 Модуль управления сиденьем с подогревом
14 7.5 Разъем канала передачи данных, разъем подачи масла
15 10 Модуль датчиков и диагностики надувных подушек безопасности
16 10 Реле открывания крышки заднего отсека
17 15 Модуль управления HVAC / Узел управления HVAC
18 Не используется
19 Не используется
20 Не используется
21 15 Комбинация приборов
22 2 Выключатель зажигания / пульт дистанционного управления Приемник замка двери
23 20 Модуль управления кузовом
24 20 Модуль управления кузовом
25 20 Блокировка рулевой колонки Модуль
26 Не используется
Реле
1 Открытие крышки заднего отсека
2 Реле логистического режима 1
3 Вспомогательный Реле питания

Блок предохранителей в моторном отсеке

Чтобы снять крышку блока предохранителей, сожмите зажимы и поверните ее вверх.

9004 5

A Описание
1 15 Модуль управления трансмиссией
2 15 Модуль управления двигателем
3 Не используется
5 15 Модуль управления коробкой передач, модуль управления двигателем, датчик массового расхода воздуха / температуры всасываемого воздуха, датчик выходной скорости
6 30 Реле стеклоочистителя
7 Не используется
8 15 Топливные форсунки
9 15 Катушка зажигания, топливные форсунки
10 15 Модуль управления двигателем, выходная частота вращения Датчик
11 10 Датчики кислорода с подогревом
12 30 Стартер
13 7.5 Выбросы паров топлива (EVAP) Электромагнитный клапан вентиляции адсорбера
14 Не используется
15 Не используется
16 7,5 Датчик качества воздуха
17 5 Модуль датчиков и диагностики надувных подушек безопасности
18 10 Модуль управления топливным насосом
19 Не используется
20 20 Реле топливного насоса
21 30 Двигатели Windows, передняя дверь
22 Не используется
23 Не используется
24 30 Двигатели Windows, передняя дверь
25 Не используется
26 40 Электронный модуль управления тормозом (EBCM)
27 30 Приемник дистанционного управления дверным замком
28 40 Решетка заднего демистера
29 Не используется
30 15 Электронный модуль управления тормозом (EBCM)
31 20 Модуль управления кузовом
32 20 Модуль управления кузовом
33 30 Модуль управления подогревом сиденья
34 25 Модуль управления люком
35 30 Усилитель звука
36 Не используется
37 10 Фара — правая Дальний свет
38 10 Фара — левый дальний свет
39 Не используется
40 Не используется
41 Не используется
42 20/30 Реле охлаждающего вентилятора, двигатель охлаждающего вентилятора
43 Не используется
44 Не используется
45 30 / 40 Реле высокой скорости охлаждающего вентилятора, двигатель охлаждающего вентилятора
46 10 Реле охлаждающего вентилятора
47 10 Датчики кислорода с подогревом, корпус дроссельной заслонки
48 15 Противотуманные фары, передние
49 Не используется
50 Не используется 9005 0
51 15 Звуковой сигнал
52 5 Комбинация приборов
53 10 Внутреннее зеркало заднего вида
54 5 Переключатель фар, электрический Дополнительный нагреватель, модуль управления HVAC
55 7.5 Переключатели окон, передние, переключатель зеркала
56 15 Насос омывателя ветрового стекла
57 15 Блок управления блокировкой рулевой колонки
58 Не используется
59 30 Подогреватель топлива
60 7,5 Наружные зеркала заднего вида
61 Не используется
62 10 A / C Реле муфты компрессора, муфта компрессора кондиционера
63 Не используется
64 5 Модуль датчиков и диагностики надувных подушек безопасности
65 Не используется
66 Не используется
67 20 F Модуль управления насосом uel
68 Не используется
69 5 Модуль управления кузовом
70 5 Датчик дождя
71 Не используется
Реле
1 Муфта компрессора кондиционера
2 Стартер
3 Вентилятор охлаждения
4 Контроль скорости стеклоочистителя
5 Стеклоочиститель
6 Не используется
7 Трансмиссия
8 Топливный насос
9 Средняя скорость охлаждающего вентилятора 1
10 Средняя скорость вентилятора охлаждения 2
11 Не используется
12 Контроль скорости вентилятора охлаждения (или в блоке реле — под капотом)
13 Реле высокой скорости вентилятора охлаждения
14 Не используется
15 Зажигание Главное реле
16 Реле подогревателя топлива
17 Обогрев заднего стекла
Примечание: Реле, перечисленные ниже, являются неисправными реле печатной платы (PCB) и являются внутренними для блока .
Реле звукового сигнала
Реле насоса омывателя ветрового стекла
Реле передних противотуманных фар
Реле дальнего света фар

Предохранители выше аккумулятор
A Описание
1 100 Блок предохранителей — приборная панель
2 100 Блок предохранителей — приборная панель
3 80 Электроусилитель руля (EPS) (NJ1)
4 Не используется
5 250 Блок предохранителей — вспомогательный аккумулятор
6 250 / 500 Стартер
A Des Cryption
5 80 Модуль управления свечами накаливания
6 100 Электрический вспомогательный нагреватель
7 Не используется
8 Не используется

Блок реле
Реле
1 Реле средней скорости левого вентилятора охлаждения
2 Реле 2 управления скоростью охлаждающего вентилятора
3 Реле правой средней скорости вентилятора охлаждения

Chevrolet Cruze I (2008-2016) Схемы и схемы блока предохранителей

Чтобы снять крышку блока предохранителей,
сожмите зажимы и поверните вверх.

Проливая жидкость на любой
электрический компонент на
автомобиль может повредить его. Всегда
держите крышки на любых электрических
составная часть.

Автомобиль не может быть оборудован
со всеми предохранителями, реле и
показаны особенности.

90 045

9 0045

Мини-предохранители Использование
1 Модуль управления коробкой передач
2 Модуль управления двигателем
3 Не используется
4 Соленоид вентиляционного отверстия канистры
5 Зажигание
7 Не используется
8 Впрыск топлива
9 Система впрыска / зажигания
10 Модуль управления двигателем
11 Лямбда-зонд
13 Соленоид вентиляции адсорбера
14 Не используется
15 Задний дворник
16 Датчик зажигания / качества воздуха / Аэро‐ Затвор
17 Зажигание / Подушка безопасности
18 Модуль контроля топлива
19 Не используется
20 Топливный насос
23 Не используется
29 Не используется
30 Антиблокировочная тормозная система
31 Модуль управления кузовом
32 Модуль управления кузовом
33 Обогрев передних сидений
34 Люк (при наличии)
35 Информационно-развлекательная система / усилитель
36 Не используется
37 Дальний свет справа
38 Дальний свет слева
39 Не используется
40 Не используется
46 Вентилятор охлаждения
47 Лямбда-зонд
48 Противотуманные фары
49 Не используется
50 Не используется
51 Звуковой сигнал
52 Зажигание
53 Зеркало заднего вида с автоматическим затемнением
54 Переключатель света / управление светом
55 Складывающееся зеркало
56 Омыватель лобового стекла
57 Рулевое управление Замок колонки
58 Не используется
60 Зеркало с подогревом
61 Зеркало с подогревом
62 Кондиционер
63 Датчик заднего стекла
64 Датчик качества воздуха
65 Задний противотуманный фонарь
66 Задний омыватель
67 Модуль управления топливной системой
68 Не используется
69 Датчик напряжения аккумулятора
70 Датчик дождя
71 Не используется
Предохранители J-Case Использование
6 Передние дворники
12 Соленоид стартера
21 Задние электрические стеклоподъемники
22 Не используется
24 Передние электрические стеклоподъемники
25 Электронный вакуумный насос
26 Насос антиблокировочной тормозной системы
27 Электронный ключ
28 Обогрев заднего стекла
41 Не используется
42 Вентилятор охлаждения K2
43 Не используется
44 Не используется
45 Вентилятор охлаждения K1
59 Не используется
Микрореле Использование
1 Муфта кондиционера
2 Соленоид стартера
4 Скорость переднего стеклоочистителя
5 Передний дворник включен
6 Не используется
10 Вентилятор охлаждения K3
12 Вентилятор охлаждения K3
14 Не используется
Реле U ‐ Micro Использование
3 Вентилятор охлаждения K7
8 Топливный насос
11 Не используется
Реле HC Использование
9 Вентилятор охлаждения K2
13 Вентилятор охлаждения K1
Мини-реле Использование
7 Зажигание 87 Главное
15 Зажигание 15
16 Не используется
17 Не используется

Схемы подключения и блоки предохранителей CHEVROLET Cruze

Блок предохранителей в моторном отсеке CHEVROLET Cruze

Нет цели

1 15 Модуль управления коробкой передач

2 15 Блок управления двигателем

3 — Не используется

5 15 Модуль управления коробкой передач, модуль управления двигателем, датчик массового расхода и температуры воздуха на впуске, датчик частоты вращения выходного вала коробки передач

6 30 Реле стеклоочистителя

7 Не используется

8 15 Топливные форсунки

9 15 Катушка зажигания, топливные форсунки

10 15 Блок управления двигателем, датчик частоты вращения выходного вала коробки передач

11 10 Лямбда-зонд с подогревом

12 30 Стартер

13 7.5 Электромагнитный клапан улавливания паров топлива

14 — Не используется

15 — Не используется

16 7.5 Датчик качества воздуха

17 5 Модуль диагностики и управления подушек безопасности

18 10 Блок управления топливным насосом

19 — Не используется

20 20 реле топливного насоса

21 30 Привод стеклоподъемников передней двери

22 — Не используется

23 — Не используется

24 30 Привод стеклоподъемников передней двери

25 — Не используется

26 40 Электронный блок управления тормозной системой

27 30 Приемник дистанционного управления дверным замком

28 40 Обогрев заднего стекла

29 — Не используется

30 15 Электронный блок управления тормозом

31 20 Контроллер тела

32 20 Контроллер тела

33 30 Блок управления подогревателем сиденья

34 25 Блок управления люком в крыше

35 30 Усилитель звука

36 — Не используется

37 10 Фара — Правый дальний свет

38 10 Фара — Левый дальний свет

39 — Не используется

40 — Не используется

41 — Не используется

42 20/30 Реле вентилятора радиатора, электродвигатель вентилятора радиатора

43 — Не используется

44 — Не используется

45 30/40 Реле высокой скорости вентилятора радиатора, электродвигателя вентилятора радиатора

46 10 Реле вентилятора охлаждения

47 10 Датчики кислорода с подогревом, корпус дроссельной заслонки

48 15 Противотуманные фары передние

49 — Не используется

50 — Не используется

51 15 Рог

52 5 Комбинация приборов

53 10 Внутреннее зеркало заднего вида

54 5 Блокирующий выключатель, дополнительный электронагреватель, модуль управления отоплением, вентиляцией и кондиционированием

55 7.5 Оконные переключатели, передние, зеркальный переключатель

56 15 Насос омывателя лобового стекла

57 15 Блок управления блокировкой рулевой колонки

58 — Не используется

59 30 Подогреватель топлива

60 7.5 Наружные зеркала заднего вида

61 — Не используется

62 10 Реле муфты компрессора кондиционера, муфта компрессора кондиционера

63 — Не используется

64 5 Модуль диагностики и управления подушек безопасности

65 — Не используется

66 — Не используется

67 20 Модуль управления топливным насосом

68 — Не используется

69 5 Контроллер тела

70 5 Датчик дождя

71 — Не используется

Реле

Муфта компрессора кондиционера R1

R2 Стартер

Вентилятор охлаждения R3

R4 Контроль скорости стеклоочистителя

R5 Стеклоочиститель

R6 Не используется

Трансмиссия R7

Топливный насос R8

R9 Средняя скорость 1 вентилятор охлаждения

R10 Средняя скорость 2 вентилятора охлаждения

R11 Не используется

R12 Регулировка скорости вентилятора охлаждения (или в блоке реле — под капотом)

Реле высокоскоростного вентилятора системы охлаждения R13

R14 Не используется

R15 Главное реле зажигания

Реле подогревателя топлива R16

R17 Обогрев заднего стекла

Блок предохранителей CHEVROLET Cruze в салоне

Нет цели

1 10 Модуль управления мобильным телефоном

2 — Не используется

3 25 Контроллер тела

4 20 Радио

5 7.5 Модуль управления системой помощи при парковке, эмиттер, переключатель на рулевом колесе — центральная консоль, дисплей

6 20 Прикуриватель — передний

7 20 Розетка для электрических принадлежностей — центральная консоль 1/2

8 30 Контроллер тела

9 30 Контроллер тела

10 30 Контроллер тела

11 40 Блок управления дверьми — Электровентилятор

12 — Не используется

13 25 Блок управления подогревом сиденья

14 7.5 Блок диагностических проверок, подключение маслоснабжения

15 10 Модуль диагностики и управления подушек безопасности

16 10 Реле отпирания задней двери

17 15 Блок управления отоплением, вентиляцией и кондиционированием / Панель управления отоплением, вентиляцией и кондиционированием в сборе

18 — Не используется

19 — Не используется

20 — Не используется

21 15 Комбинация приборов

22 2 Приемник сигнала замка зажигания / дистанционного управления дверным замком

23 20 Контроллер тела

24 20 Контроллер тела

25 20 Блок управления блокировкой рулевого управления

26 — Не используется

CHEVROLET Cruze Дополнительный отсек реле в моторном отсеке

№Реле

1 реле средней скорости вентилятора системы охлаждения — левое

2 Реле управления скоростью вентилятора охлаждения 2

3 реле средней скорости вентилятора — правое

Схема подключения двигателя CHEVROLET Cruze

Руководство по эксплуатации Chevrolet Cruze: Блок предохранителей в моторном отсеке — электрическая система

Чтобы снять крышку блока предохранителей, отожмите зажимы и поверните ее вверх.

Уведомление : Разлив жидкости на любые электрические компоненты автомобиля
может повредить его.Всегда держите крышки на любых электрических компонентах.

Блок предохранителей в моторном отсеке

Автомобиль может быть оборудован не всеми показанными предохранителями, реле и функциями.

Предохранители и автоматические выключатели

Электрические цепи в автомобиле защищены от короткого замыкания комбинацией
предохранителей и автоматических выключателей.Это значительно снижает вероятность нанесения ущерба.
электрическими проблемами.
Чт …

Блок предохранителей на приборной панели

Блок предохранителей панели приборов находится на стороне водителя на панели приборов.
Чтобы получить доступ к предохранителям:
1. Откройте крышку блока предохранителей, потянув вверх.
2. Снимите нижний край крышки. …

Прочие материалы:

Порядок установки
Нанесите конструкционный клей на фланцы внутренней части задней боковой двери.
панель, на которую опирается внешняя панель задней боковой двери.Выровняйте внешнюю панель задней боковой двери.
Проверить посадку наружной панели задней боковой двери.

Зажмите наружную панель задней боковой двери.
в позицию.
Предварительно …

Обзор
1.
Включает или выключает систему и регулирует громкость.
2. Кнопки с 1 по 6
Радио: сохраняет и выбирает избранные радиостанции.
3.
Радио: поиск предыдущей станции.
CD: выбор предыдущей дорожки или перемотка назад внутри дорожки.
4.CD: приостанавливает воспроизведение и останавливает воспроизведение.
5.
Радио: …

Замена эмблемы крышки заднего отсека / паспортной таблички (CDX)

Эмблема крышки заднего отсека в сборе
Внимание! См. Предупреждение о снятии эмблемы внешней отделки во введении.
раздел.
Процедура

Перед установкой деталь и поверхность должны иметь температуру 21C (70F). В
автомобиль должен оставаться 21C (70F) для
через час после сборки, чтобы клей проявился …

Руководство по замене электрических предохранителей Chevrolet Cruze — 2016, 2017, 2018 и 2019 модельные годы

Этот автомобиль
руководство по обслуживанию было специально написано, чтобы помочь владельцам второго
поколения 2016, 2017, 2018 и 2019 GM Chevrolet Cruze в проверке или
замена перегоревшего электрического предохранителя или неисправного реле в моторном отсеке
или электрические панели салона.

Владельцы
другие автомобили General Motors от Chevrolet, Buick, GMC, Cadillac и
Холден, такой как Соник, Спарк, Малибу, Импала, Вольт, Болт, Камаро,
Corvette, Trax, Equinox, Blazer, Suburban, Tahoe, Traverse, Колорадо,
Сильверадо, Экспресс, TrailBlazer, Encore, Regal TourX, Envision, Анклав,
Лакросс, Каскада, Сьерра, Каньон, Акадия, Ландшафт, Юкон, Савана, XT4, XT5,
XT6, Escalade, CT5, CTS-V, XTS, CT6, ATS, Astra и Commodore также могут найти
эти инструкции DIY будут вам полезны.

Cruze LT 2018 года
Мини-лезвийные электрические предохранители .

Там должен быть белый пластиковый съемник предохранителей
инструмент, прикрепленный к электрической панели моторного отсека.

Если инструмент отсутствует, вы можете вместо этого использовать
плоскогубцы
оснащены ручками с резиновой изоляцией.

Первые два шага — открыть капот и
переместитесь в правую (водительскую) сторону моторного отсека.

Блок предохранителей прямоугольной формы из черного пластика.
расположен за корпусом фары со стороны водителя и перед
черный пластиковый капот возле лобового стекла.

Установите губки на
старый предохранитель, который вы хотите проверить или заменить.

Вытяните его прямо из розетки.

Чтобы проверить состояние старого предохранителя, удерживайте
это до лампочки.

Если тонкая металлическая полоска или «полоса» в
полупрозрачный пластиковый центр старого предохранителя кажется сгоревшим или сломанным,
старый предохранитель, скорее всего, «перегорел» и его следует заменить новым.
того же номинала в амперах.

Толкните новый
миниатюрный электрический предохранитель
г.
тот же номинальный ток (например, 5A, 10A, 15A, 20 ампер) прямо в розетку.

Если тонкий металлический стержень посередине
старый предохранитель кажется целым, старый предохранитель, вероятно, все еще исправен
рабочее состояние.

Поскольку новые предохранители такие недорогие, я бы все равно
рекомендуем заменить предохранитель как часть вашей электрической проблемы
процесс устранения неполадок.

Если вы хотите установить провод 12 В
источник питания для автомобильного аксессуара, такого как радар-детектор, наддув
датчик, видеорегистратор (камера), навигатор GPS, зарядное устройство для сотового телефона или
Светодиодная вывеска на приборной панели Lyft / Uber, покупка
Отвод с предохранителем «Add-A-Circuit»
(также
известный как переходник для плавких предохранителей).

Вы можете выбрать схему,
постоянное напряжение 12 вольт или цепь, которая находится под напряжением только при включении зажигания.
переключатель находится в положении «Вкл.».

Чтобы найти подходящую схему, используйте
цифровой мультиметр
, чтобы узнать,
схема обеспечивает постоянную мощность 12 В, даже когда автомобиль выключен или только
включается при включении зажигания автомобиля.

Нажать предохранитель
инструмент для съемника обратно в гнездо в средней правой области моторного отсека.
блок предохранителей.

Опустить двигатель
крышку отсека предохранителей прямо над электрической панелью.

Нажмите на крышку, чтобы зафиксировать три
удерживающие зажимы.

Вы должны почувствовать или услышать «щелчок» клипов.
надежно на место.

Протестируйте электрический компонент, который вы
возникли проблемы с такими как фары, звуковой сигнал, стерео / радио, питание
стеклоподъемники, сиденье водителя с электроприводом, дворники, стоп-сигналы, салон
фонари, розетка 12 В или дверные замки с электроприводом.

Если проблема не исчезла,
может быть закорочен провод или необходимо отремонтировать сам электрический компонент.

Добавить комментарий

Ваш адрес email не будет опубликован.
