Предохранитель стеклоподъемника ВАЗ 2114

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Содержание

  • Где находятся предохранители?
  • Блок предохранителей
  • Схема предохранителей
  • Описание предохранителей и реле на ЭБУ
  • Какой предохранитель сгорел?
  • Замена предохранителей
  • Как проверить предохранитель?
  • Перегорает предохранитель
  • Блок предохранителей ВАЗ 2114
  • Блок предохранителей автомобиля ВАЗ 2114
  • Памятка
  • Видео по теме
  • Не работает стеклоподъемник на ВАЗ 2114? Ремонтируем без сторонней помощи
  • Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

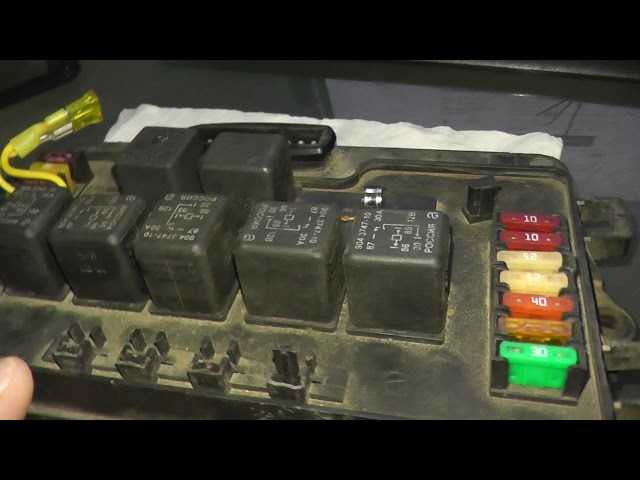

Блок предохранителей

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

Схема предохранителей

  1. К1 – реле очистителей фар.
  2. К2 — реле указателей поворота и аварийной сигнализации.
  3. К3 — реле очистителя ветрового стекла.
  4. К4 — реле контроля исправности ламп.
  5. К5 — реле стеклоподъёмников.
  6. К6 — реле звуковых сигналов.
  7. К7 — реле обогрева заднего стекла.
  8. К8 — реле дальнего света фар.
  9. К9 — реле ближнего света фар.
  10. F1-F20 — плавкие предохранители.

Второй «блок» находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей сверху вниз

  1. Предохранитель на топливный насос (15А).
  2. Предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС, ДК, ДМРВ (7,5А).
  3. Предохранитель на электронный блок управления, модуль зажигания (7.5А).

Стоит отметить, что на первых моделях все предохранители около ЭБУ были номиналом в 15А.

Порядок реле сверху вниз

  1. Реле включения топливного насоса.
  2. Реле включения электровентилятора радиатора охлаждения.
  3. Главное реле.

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель, то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Замена предохранителей

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть (на фото – слева перегоревший, справа исправный).

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку.

Делаем следующее: Включаем неработающую цепь (например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Перегорает предохранитель

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

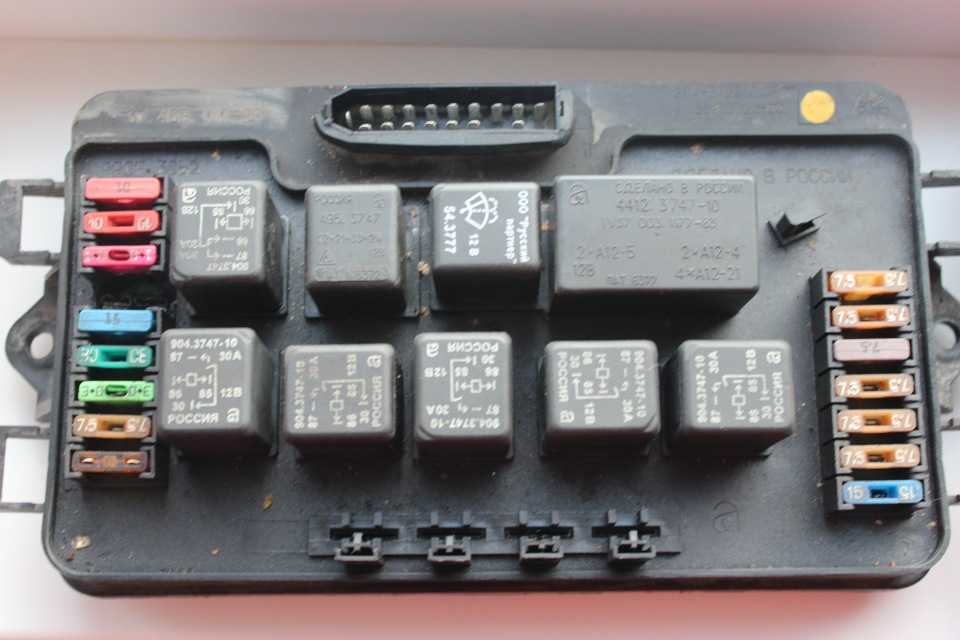

Блок предохранителей ВАЗ 2114

Блок предохранителей ВАЗ 2114 один из главных элементов электрооборудования автомобиля ВАЗ 2114. Знание, где он находится, позволит провести быстрой ремонт, если вдруг один из предохранителей выйдет из строя.

Блок предохранителей ВАЗ 2114 находится в салоне под приборной панелью. Если его вскрыть и посмотреть, что там находится, то можно увидеть, что кроме предохранителей, там еще расположены и реле, отвечающие за работу многих систем автомобиля.

* К1 – реле очистителей фар

* К2 – реле указателей поворотников и аварийки

* К3 – реле очистителя ветрового стекла

* К4 – реле контроля исправности ламп

* К5 – реле электрических стеклоподъёмников

* К6 – реле клаксона

* К7 – реле обогрева заднего стекла

* К8 – реле дальнего света

* К9 – реле ближнего света

Здесь же на монтажном блоке ВАЗ 2114 располагаются и гнезда, в которые установлены в количестве 20 штук. Каждый предохранитель отвечает за определенную цепь, за определенную единицу, а то и нескольких единиц электрооборудования.

* F1 на 10 Ампер (А) задние противотуманки и лампа включения сигнализатора включения задних противотуманок

* F2 на 10 А лампы поворотников, реле поворота, аварийка, контрольная лампа аварийки

* F3 на 7,5 А плафоны освещения салона (оба) и багажника, подсветка зажигания, лампа контроля системы управления силовым агрегатом, лампы торможения, компьютер, если есть в наличии.

* F4 на 20 А переноска, реле и элемент обогрева заднего стекла

* F5 на 20 А звуковой сигнал и его реле, вентилятор системы охлаждения

* F6 на 30 А стеклоподъемники и их реле

* F7 на 30 А двигатель отопителя, очистителя фар, омывателя ветрового стекла, прикуриватель, лампочка освещения вещевого ящика, обмотка реле включения обогрева заднего стекла

* F8 на 7,5 А правая противотуманка

* F9 на 7,5 А левая противотуманка

* F10 на 7,5 А левый габарит, лампа сигнализирующая о включении габаритного огня, лампы освещения знака, подкапотного пространства, подсветки выключателей и приборов, выключатель освещения приборов

* F11 на 7,5 А правый габарит

* F12 на 7,5 А правый ближний свет

* F13 на 7,5 А левый ближний свет

* F14 на 7,5 А левый дальний и лампочка сигнализирующая о включении дальнего света фар

* F15 на 7,5 А правый дальний

* F16 на 30 А лампочка сигнализирующая о недостаточном давлении масла, уровня тормозной жидкости, включения стояночного тормоза, разряда аккумуляторной батареи, комбинация приборов, реле контроля исправности ламп, индикация систем контроля, лампы заднего хода, указатели поворота и их реле, а также аварийная сигнализация если включен режим поворота, компьютер, обмотка возбуждения генератора в момент запуска двигателя.

* Плюс еще 4 запасных предохранителя.

Знание, за что отвечает каждый предохранитель, позволяет выяснить какой предохранитель необходимо, прежде всего, проверить. Не работает правый ближний свет фар, смотрим F12, если не работает стеклоподъемник, просматриваем F6. К тому же на крышке монтажного блока предохранителей и реле ВАЗ 2114 есть подсказки.

Определить сгорел или нет предохранитель, можно визуально или прозвонив тестером. Если один и тот же предохранитель перегорает очень часто, то есть смысл задуматься, что с этой цепью не все в порядке. Если какая то цепь рассчитана на защиту предохранителей конкретного номинала, например 7,5 А, то при замене необходимо ставить плавкую вставку такого же номинала. Если поставить больший номинал, то может из строя выйти электрооборудование.

Блок предохранителей автомобиля ВАЗ 2114

Данное устройство является основным в любой электрической цепи, потому что выполняет защитные функции. Представьте себе, провода, идущие на печку, внезапно замкнули и начинают стремительно нагреваться. Чтобы не было пожара, плавкая вставка этой цепи сгорает первой и снимает напряжение. Таким образом, любой предохранитель оберегает автомобиль.

Прежде чем ремонтировать какое-либо электрическое устройство своем автомобиле, посмотрите, цел ли его предохранитель, вполне возможно, что сам агрегат цел, а нужно всего лишь поменять предохранитель.

Чтобы получить доступ к монтажному блоку, необходимо открыть капот, а затем, найди черную коробку в углу пространства. Не перепутайте ее с воздушным фильтром, они имеют совершенно разные размеры, а соответственно, назначение. На концах коробки отстегните защелки, после этого поднимите верхнюю крышку. Перед вами предстанут все предохранители, а также электрические реле автомобиля ВАЗ 2114 инжектор.

Памятка

K1 – Реле, которое включает очиститель фар

К2 – Реле указателей поворота, а также аварийной сигнализации

К3 – Реле дворников

К4 – Реле, которое определяет исправность ламп стоп-сигналов , а также габаритных огней

К5 – Реле активации стеклоподъемников

К6 – Реле звукового сигнала

К7 – Реле, замыкающее цепь обогрева заднего стекла

К8 – Реле включения дальнего света фар

К9 – Реле активации ближнего света фар

Все устройства, обозначающиеся буквой F – это предохранители. Ниже будет приведена расшифровка обозначений для каждого предохранителя.

F1 — номинальный ток вставки 10 А — лампы противотуманных огней, а также их сигнализатор.

F2 — ток 10 — все, что связано с аварийной сигнализацией, а также указателями поворотов.

F3 — ток 7,5 — плафоны освещения в салоне, багажнике, цепи бортового компьютера, подсветки зажигания и лампочек торможения, сигнальной лампочки «Check engine».

F4 — ток 20 — патрон подключения переносной лампы, а также обогрев заднего стекла.

F5 — ток 20 — звуковой сигнал и вентилятор системы охлаждения.

F6 — ток 30 — это цепь электростеклоподъемников и их переключатели с контактами.

F7 — ток 30 — защитное устройство трех электроагрегатов — отопителя, омывателя лобового стекла и очистителя фар. Кроме того, здесь же прикуриватель, освещение «бардачка» и обмотка переключателя обогрева остекления двери багажника.

F8 — ток 7,5 — это защита лампочки правой противотумки, расположенной впереди.

F9 — ток 7,5 — это защита лампочки левой противотуманки расположенной впереди.

F10 — ток 7,5 — защищает лампочки габаритов с левой стороны, госномера, подкапотного света, подсветки приборной доски и выключателей с рычагами отопления, а также сигнальной лампочки габаритов.

F11 — ток 7,5 — предохраняет лампочки габаритов правой стороны.

F12 — ток 7,5 — защитное устройство правой лампочки фары ближнего света.

F13 — ток 7,5 — защитное устройство левой лампочки фары ближнего света.

F14 — ток 7,5 — защищает левую фару дальнего света и сигнальную синюю лампочку включения дальнего света.

F15 — ток 7,5 — защищает правую фару дальнего света.

F16 — соответственно, 15 — предохраняет лампочки и переключатель-прерыватель поворотов и «аварийки», белую лампочку заднего хода, питание блока приборов, маршрутного компьютера, обмотку генератора (при запуске), лампочки сигнализирующие малое давление масла, тормозной жидкости и стояночного тормоза, разряд аккумуляторной батареи.

Все остальные предохранители выполняют запасную функцию и используются в случае выход из строя одного из основных. Кроме того в монтажном блоке имеется специальный инструмент, который позволяет достать реле или неисправный предохранитель, так как сделать это руками или пальцами очень проблематично. Под шифровкой X11 обозначается разъем подключения жгута проводов.

Стоит отметить, что в некоторых моделях «Самар», монтажный блок установлен прямо в салоне за торпедой автомобиля. Если вы не нашли его под капотом, имеет смысл найти специальную заглушку на корпусе панели.

Как видите, все довольно просто. Самое главное – сохранить себе эти обозначения и в случае неисправности, быстро найти предохранитель этой цепи. Желаем вам удачи на дорогах!

Видео по теме

Не работает стеклоподъемник на ВАЗ 2114? Ремонтируем без сторонней помощи

Что же делать, если не работает стеклоподъемник на ВАЗ 2114? Варианта как всегда два, либо довериться специалистам, загнав автомобиль в сервисный центр, либо запастись терпением и инструментами, сделав все самостоятельно. Владельцы ВАЗ обычно прибегают ко второму варианту, он экономически обоснован и не требует каких-либо особы знаний.

Не работающие стеклоподъемники на ВАЗ 2114 – это распространенная проблема на автомобилях отечественного производства. В зависимости от комплектации, ВАЗы имеют в своем распоряжение электроподъемники или ручные. Но в любом случае, ремонт того или иного вида будет принципиально отличаться от другого (ну это и логично). Но чаще всего, по наблюдениям, под тему данной статьи, попадает первая категория. Что ж с нее и начнем.

Электрические стеклоподъемники давно вошли в обиход автолюбителей, они значительно повысили уровень комфорта в машине. Естественно, как и все прочее, данное нововведение было внедрено на практике иностранными производителями. Отечественный автопром подхватил эту идею значительно позже.

Если говорить отвлеченно, то по качеству сборки, иностранные производители на голову опережают российский автопром (впрочем есть и значительные отличия в ценах, обслуживание и комплектующие).

Что это значит? Все очень просто, ценителю российских автомобилей придется постоянно бороться с возникающими мелкими (и не всегда мелкими) проблемами, такими как сломанные стеклоподъемники.

Если ваша машина комплектовалась стеклоподъемниками с механическими ручками, то причина поломки легко находима. Скорее всего, кто-либо, водитель или пассажир, приложили лишние усилие и механизм дал слабину. В этом случае, необходимо разбирать дверь авто с внутренней стороны, снимаю всю обшивку.

В случае, если не работает электроподъемник, то тут тоже все достаточно просто. Дверь, на которой произошла подобная проблема, следует разобрать аналогичным способом. Механизм электроподъемников стекол состоит из неразборного моторчика, которые может элементарно сгореть и требовать замены. Также от него идет тросик с планкой. Перед заменой, естественно, необходимо проверить, поступает ли электрический сигнал на моторчик.

Возможно причина кроется не в самом механизме, а допустим, в неисправной кнопке, либо в прочей электрике. Необходимо проверить предохранители, которые располагаются под рулем справа (под крышкой, подробнее изучайте в инструкции к пользователю автомобиля).

За стеклоподъемники, обычно, отвечает предохранитель F5. Если предохранитель оказался целым, далее мультиметром измеряем напряжение на клеймах моторчика. Для этого можно использовать обычную лампочку на 12В.

Нет напряжения? Необходимо тщательно проверить проводку, идущую от моторчика, осмотрите реле и блок управления. Очень часто автомеханикам приходится видеть проблемы с кнопкой, которой управляется стеклоподъемник. Не стоит ее чинить, если проблема в ней, просто замените.

Это не дорого и в будущем не будет приносить головной боли. Если напряжение на двигателе есть, а он не срабатывает, скорее всего у него запала щетка привода. Решить эту проблему можно нажав на кнопку и провернув ось моторчика. При обрыве тросика, требуется полная его замена.

Как вы видите, все достаточно просто. Причины, по которым не работает стеклоподъемник на ВАЗ 2114, весьма тривиальные и требуют лишь внимательности. Даже новичок справиться с их решением.

Схема, расположение и значения предохранителей и реле на ВАЗ 2113, 2114, 2115

Иногда автолюбителю приходиться сталкиваться с тем, что перестаёт работать то или иное электрооборудование автомобиля. Причиной часто может быть обычное перегорание предохранителя. Для быстрой замены неисправного предохранителя нужно знать, где они находятся, как они выглядят, «вычислить» неисправные и правильно заменить их.

Где находятся предохранители?

Ни в одном автомобиле предохранители не разбросаны по кузову, а находятся в определенном месте, в блоке предохранителей.

Практически в любом автомобиле имеются два блока предохранителей и наш автомобиль не исключение. Как правило, первый располагается под капотом у левого стакана (именуемый иногда чёрным ящиков в сокращении ЧЯ), второй – в салоне автомобиля под панелью, под центральной торпедой.

1) К1 – реле очистителей фар;

2) К2 – реле указателей поворота и аварийной сигнализации;

3) К3 – реле очистителя ветрового стекла;

4) К4 – реле контроля исправности ламп;

5) К5 – реле стеклоподъёмников;

6) К6 – реле звуковых сигналов;

7) К7 – реле обогрева заднего стекла;

8) К8 – реле дальнего света фар;

9) К9 – реле ближнего света фар;

10)F1-F20 – плавкие предохранители.

Второй “блок” находится под торпедой со стороны передних пассажирских ног. Для доступа к нему нужно всего лишь открутить несколько креплений при помощи крестовой отвертки. Почему в кавычках, да потому что как такогого блока нет, там находится ЭБУ (мозги) и 3 предохранителя + 3 реле.

Описание предохранителей и реле на ЭБУ

Порядок предохранителей с верху в низ:

1 – предохранитель на топливный насос (15А)

2- предохранитель на реле электровентилятора радиатора, клапан продувки адсорбера, ДС. ДК. ДМРВ (7,5А)

3 – предохранитель на электронный блок управления, модуль зажигания (7.5А)

Стоит отметить, что на первых моделях все предохранители окло ЭБУ были номиналом в 15А.

1 – Реле включения топливного насоса

2 – реле включения электровентилятора радиатора охлаждения

Какой предохранитель сгорел?

В вашем авто, как и в любом другом находится довольно много предохранителей. И каждый защищает определенную лампочку или прибор. Как же узнать, какой перегорел?

Всё просто! Например, если не работает стеклоочиститель. то вскрываем блок и ищем на крышке соответствующий значок. Положение предохранителя в блоке соответствует положению рисунка на крышке.

Чтобы получить доступ к предохранителям, надо снять крышку блока. Это легко можно сделать голыми руками: одной рукой нажимаем на защелку, другой – поднимаем крышку.

Как проверить предохранитель?

Далее нужно найти неисправный. Есть два способа (в зависимости от типа предохранителя).

Мы либо просто вынимаем и смотрим – цела ли средняя часть ( на фото – слева перегоревший, справа исправный)

Второй способ более точный. Дело в том что человеческий глаз может не заметить сгоревшую перемычку. Делаем следующее: Включаем неработающую цепь ( например габариты), не вынимая предохранитель смотрим напряжение на одном конце предохранителя, потом на другом. если на одном конце напряжение есть, а на другом конце -нет, то предохранитель сгорел.

Если предохранители часто перегорают, то это значит, что у вас имеются проблемы с проводкой, которые необходимо устранить. В таком случае лучше доверить проверку электрики специалисту.

Навигация по записям

Добрый вечер, после установки сигнализации перестали гореть противотуманные фары. Возможно они сразу же перегорели как только включил их. Так как у меня машина вся переделана (а именно машина от супер-авто, движок 1.6 от 10тки, приоровская ходовая, стоики также от приоры и т.п,) как я знаю, данная компания закупает обычную норму и переделывает ее полностью. Так, вот в норме отсутствую противотуманки, может они втыкнули слабые амперные предохранители. Если не ошибаюсь, на ваз 2114 нужны 7.5А предохранители f8 и f9 нужно заменить?

Здравствуйте! да, на 14 модель, на противотуманки нужны предохранители с 7.5 А, независимо от первоначальной комплектации (норма или люкс).
Если у вас перегорает предохранитель на 7,5а на обоих противотуманках то значит, что где то спрятался коротыш. – значит при установке где то что то не туда подключили ( скорее всего в монтажном блоке )
Если предохранители целые – то, я думаю что их просто забыли подключить сервисмены, когда устанавливали сигнализацию.

хочу поменятьна ваз2109 монтажный блок старого образца на новый. с предохранителями нового образца. какой номер блока. карбюратор

«

Предохранители ВАЗ 2114, 2115, 2113



Цепь питания системы впрыска защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Не защищены предохранителями цепи заряда аккумуляторной батареи, пуска двигателя, цепь «генератор — выключатель зажигания — монтажный блок».

Монтажный блок 2114/2115-3722010 / -3722020: -3722010-08, -3722010-10, -3722010-18

Монтажный блок 2114/2115-3722010 / -3722020: -3722010-30, -3722010-38, -3722010-40, -3722010-48, -3722010-60, -3722010-68,


А
Назначение
110Лампы заднего противотуманного света, индикатор заднего противотуманного света, электродвигатель очистителя фар, реле очистителя фар (контакты), клапан включения омыва фар
20Центральный замок, лампы заднего противотуманного света, индикатор заднего противотуманного света
210Реле аварийной сигнализации и указателей поворота (в режиме аварийной сигнализации), индикатор аварийной сигнализации
37. 5*Лампы стоп-сигнала, передний плафон освещения салона, центральный плафон освещения салона, плафон освещения багажного отделения, лампа подсветки выключателя зажигания, индикатор неисправности двигателя «Check Engine», маршрутный компьютер
10*Лампы стоп-сигнала, плафон освещения салона, плафон индивидуального освещения салона, плафон освещения багажного отделения, реле контроля целостности ламп, маршрутный компьютер, лампа подсветки выключателя зажигания, индикатор неисправности двигателя «Check Engine»
420Прикуриватель*, обогрев заднего стекла, реле включения обогрева заднего стекла (контакты), штепсельная розетка для переносной лампы
520Вентилятор системы охлаждения, звуковой сигнал, реле включения звукового сигнала
630Стеклоподъемники, реле включения электростеклоподъемников (контакты)
730*Прикуриватель, электродвигатель отопителя, задний стеклоочиститель, омыватель лобового стекла, электродвигатели очистителей фар (в режиме работы), лампа освещения вещевого ящика, реле включения обогрева заднего стекла (обмотка), реле вентилятора системы охлаждения, реле времени омыва заднего стекла, клапан включения омыва лобового и заднего стекол, реле включения обогрева заднего стекла (обмотка), индикатор обогрева заднего стекла
20* Прикуриватель, электродвигатель отопителя, омыватель лобового стекла, электродвигатели очистителей фар (в режиме работы), лампа освещения вещевого ящика, реле включения обогрева заднего стекла (обмотка), реле вентилятора системы охлаждения, клапан включения омыва лобового стекола, реле включения обогрева заднего стекла (обмотка), индикатор обогрева заднего стекла
87. 5Правая противотуманная фара
97.5Левая противотуманная фара
107.5Лампы габаритного света по левому борту, индикатор габаритного света, лампы освещения номерного знака, подкапотная лампа, выключатель освещения приборов, лампы подсветки: (выключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем)
117.5Лампы габаритного света по правому борту, реле контроля целостности ламп*
127.5Правая фара (ближний свет)
137.5Левая фара (ближний свет)
147.5Левая фара (дальний свет), индикатор дальнего света фар
157. 5Правая фара (дальний свет)
1615*Реле аварийной сигнализации и указателей поворота (в режиме указания поворота), лампы света заднего хода, комбинация приборов, обмотка возбуждения генератора (в режиме пуска двигателя), реле контроля исправности ламп, блок индикации бортовой системы контроля, индикатор низкого давления масла, индикатор включения стояночного тормоза, индикатор уровня тормозной жидкости, индикатор разряда аккумуляторной батареи, маршрутный компьютер
20*Реле аварийной сигнализации и указателей поворота (в режиме указания поворота), лампы света заднего хода, обмотка возбуждения генератора (в режиме пуска двигателя), индикатор низкого давления масла, индикатор включения стояночного тормоза, индикатор уровня тормозной жидкости, индикатор разряда аккумуляторной батареи, вольтметр, индикатор воздушной заслонки карбюратора (подсос), индикатор низкого уровня топлива, стеклоочиститель лобового стекла, указатели температуры охлаждающей жидкости и уровня топлива.
17Запасной
18Запасной
19Запасной
20Запасной
Реле
К1-10, -18, -40, -48: Очистители фар (90.3747-01 — 21100-3747210-31 (-38, -48), 2105-3747210-02, 2107-3747210-02)
Перемычка
К2Аварийная сигнализация и указатели поворота (495.3747 — 21080-3747010-02 (-08))
К3Прерыватель стеклоочистителя (526.3747 — 21140-3747710 (-00, -08))
К4-00, -08, -10, 18, -30, -38, 40, 48: Контроль целостности ламп (4412. 3747 — 21100-3747410 (-00, -01, -08), 21150-3747410-00 (-01, -08))
-60, -68: Перемычка
К5-10, 18, -30, -38, -68: Стеклоподъемники (90.3747-11 — 21100-3747210-31, 21050-3747210-12 (-18, -38), 2107-3747210-12)
К6Звуковой сигнал (90.3747-11 — 21100-3747210-31, 21050-3747210-12 (-18, -38), 2107-3747210-12)
К7Обогрев заднего стекла (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)
К8Дальний свет фар (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)
К9Ближний свет фар (90.3747-11 — 21050-3747210-12 (-18, -38), 2107-3747210-12)

* В зависимости от монтажного блока

Дополнительный блок предохранителей и реле (система впрыска топлива)

Находится этот блок внизу слева под бардачком на центральной консоли


А
Назначение
115Топливный насос, реле топливного насоса (контакты), форсунки
215Постоянное питание контроллера, реле включения электровентилятора (обмотка), клапан продувки адсорбера, датчик расхода воздуха, датчик скорости, датчик кислорода (подогрев)
315Главное реле (блок управления двигателем, модуль зажигания)
Реле
К1Топливный насос
К2Вентилятор системы охлаждения
К3Главное реле (блок управления двигателем)

  1. Монтажный блок — расположен в моторном отсеке
  2. Реле (2105-3747210-20 (-21, -22, -24, -28, -58))
  3. Реле зажигания () — установлено под панелью приборов слева (маленькое реле), рядом с реле заднего противотуманного света.
  4. Реле заднего противотуманного света (2114-3747610 (-01, -02, -03)) — установлено под панелью приборов слева (большое реле), рядом с реле зажигания.
  5. Реле переднего противотуманного света (2105-3747210-58) — установлено в моторном отсеке на левом брызговике рядом с АКБ

Дополнительные предохранители

  • Задний противотуманный свет (8А) — расположен в жгуте проводов
  • Обогрев сидений (16А) — расположен в жгуте проводов
  • Центральный заммок (16А) — расположен в жгуте проводов

Блок предохранителей и реле ВАЗ 2114, 2115, 2113 с инжекторным двигателем ВАЗ 2111, ВАЗ-21114, ВАЗ-11183, ВАЗ 21124 или ВАЗ 21126, а также карбюраторным двигателем ВАЗ 21083 (Самара-2; 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013)

Предохранители и реле ВАЗ 2110, схема предохранителей и реле, где они находятся. Где находятся предохранители на ваз 2110. Схема и расположение реле и предохранителей на ваз 2110.

Если ваш автомобиль не заводится, перестали включаться поворотники, не работают щетки стеклоочистителя, например, отказывается работать отопитель, то первое, что нужно сделать, это обратить внимание на состояние предохранителей, то есть, чтобы увидеть, если они выгружены. Автомобиль может не завестись, потому что сгорели предохранители стартера или бензонасоса, у моторчика отопителя тоже свой предохранитель. Зачастую от высокой нагрузки страдает предохранитель прикуривателя, менять который на ВАЗ 2110 приходится достаточно часто. Об этом далее в статье.

Реле и предохранители ВАЗ 2110, где они

На ВАЗ-2110 реле и блок предохранителей находятся в салоне автомобиля чуть выше и левой педали.

Предохранители и реле ВАЗ 2110, схема расположения с расшифровкой

Расположение предохранителей и реле в узле крепления автомобиля ВАЗ 2110:

  1. Реле контроля исправности лампочек — К1.
  2. Реле передних дворников-К2.
  3. Реле-прерыватель аварийной сигнализации и указателей поворота — К3.
  4. Реле запуска запуска запуска — K4.
  5. Реле включения фар дальнего света — К5.
  6. Дополнительное реле — К6.
  7. Реле запуска обогрева заднего стекла — К7.
  8. Реле противотуманных фар — К8.
  9. Плавкие предохранители — F1-F20 — по сути все цепи автомобиля защищены предохранителями, которые рассчитаны на разные номинальные токи. Исключением являются следующие цепи — зажигание и запуск двигателя, цепь генератора, кроме обмотки возбуждения, цепь заряда аккумулятора.

Как найти сгоревший предохранитель

Чтобы найти сгоревший предохранитель, необходимо воспользоваться приведенной ниже схемой. Перед этим следует выявить причину сгоревшего предохранителя и устранить ее, после чего можно установить новый предохранитель.

Таблицы цепей предохранителей ВАЗ 2110

  1. Лампы освещения номера освещения. Лампочки приборов. Контрольная лампа габаритного света. Лампочка освещения багажника. Лампочки габаритного света с левой стороны — F1 (5 ампер).
  2. Ближний свет левой фары — F2 (7,5 ампер).
  3. Фара дальнего света левая — F3 (10 ампер).
  4. Правая противотуманная фара — F4 (10 ампер).
  5. Электродвигатели окон дверей — F5 (30 ампер).
  6. Лампа переносная, прикуриватель — F6 (15 ампер).
  7. Электродвигатель вентилятора охлаждения электродвигателя. Звуковой сигнал. — F7 (20 ампер).
  8. Контакты (реле) включения обогрева заднего стекла — F8 (20 ампер).
  9. Обмотка (реле) запуска обогрева заднего стекла. Клапан рециркуляции. Омыватели фар и омыватели ветрового стекла (предохранитель дворников) — F9(20 ампер).
  10. Резерв — F10 (20 ампер).
  11. Лампы габаритного света с правой стороны — F11 (5 ампер).
  12. Ближний свет правой фары — F12 (7,5 ампер).
  13. Дальний свет правой фары. Фара управления запуском Far Light — F13 (10 ампер).
  14. Левая противотуманная фара — F14 (10 ампер).
  15. Блокировка замка багажника. Электрообогрев сидений — F15 (20 ампер).
  16. Реле-позор указателей тревоги и поворота (режим тревоги). Контрольная лампочка сигнализации — F16 (10 ампер).
  17. Лампа освещения салона. Индивидуальная лампочка. Лампочка подсветки замка зажигания. Стоп лампочки. Часы (или маршрутный компьютер) — F17 (7,5 ампер).
  18. Лампа накаливания. Предохранитель прикуривателя. Контроллер (предохранитель) отопителя — F18 (25 ампер).
  19. Реле контроля исправности ламп габаритного света и стоп сигнала. Запирать замки замки. Лампа заднего хода. Поворот с контрольными огнями. Обмотка возбуждения генератора. Комбинация устройств. Блок индикации системы управления. Часы (или маршрутный компьютер) — F19(10 ампер).
  20. Лампы задних противотуманных фонарей — F20 (7,5 ампер).

Дополнительный блок реле и предохранителей системы впрыска топлива, где расположены

Дополнительные реле и предохранители установлены с правой стороны приборной панели, за боковой крышкой консоли, которая крепится с помощью двух винтов.

Цепи дополнительных предохранителей и реле с условной нумерацией

Дополнительные предохранители (все 15 А):

  1. Контроллер, модуль зажигания.
  2. Датчик расхода воздуха, датчик кислорода (подогрев), датчик скорости автомобиля, клапан продувки адсорбера.
  3. Форсунки, топливный насос, реле топливного насоса. Дополнительные реле:
  4. Реле электровентилятора.
  5. Реле АЗС электрическое.
  6. Реле зажигания (главное реле).

В нише панели приборов за монтажным узлом установлен предохранитель противотуманных фар.

Условная нумерация штекеров в контактных площадках

Цепь блока подключения

Внутренняя цифра в обозначении наконечника провода — условный номер вилки, а внешняя цифра — номер колодки.

Советы проф.

Что касается замены предохранителя, то тут все предельно просто. Сначала нужно найти черный ящик с монтажным блоком и нажать на защелку, чтобы открыть крышку. Внимательно осмотрите монтажный блок — посередине должен быть специальный пинцет для извлечения предохранителей. Далее находим нужный нам предохранитель, например предохранитель прикуривателя, то есть «F18». Затем с помощью пинцета извлеките сгоревший элемент и установите новый.

Сопутствующие материалы

  • Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
  • печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
  • Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
  • Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
  • Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолете
  • Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
  • Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
  • Как выбрать б/у шины, Полезные советы
  • Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
  • Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
  • Машины экономного расхода топлива, самый экономичный расход автомобиля
  • Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
  • Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
  • Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
  • Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
  • Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
  • Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
  • Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
  • Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
  • Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
  • Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
  • Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
  • Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
  • Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
  • Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового уровня
  • Как открыть машину без ключа. Потерял ключ от машины что делать, ключ от машины в машине
  • Бесшумные шины, тихая зимняя резина, тихий шипованный автобус, какие шины выбрать, обзор шин
  • Шины и безопасность, безопасность автобуса, почему необходимо постоянно следить за шинами автомобиля
  • Правила безопасного вождения автомобиля в дождь и слякоть, безопасное вождение автомобиля для начинающих
  • Преобразователь ржавчины какой лучше для автомобилей, преобразователи ржавчины выбрать как использовать преобразователь ржавчины, профессионалы
  • Полировка кузова автомобиля своими руками, как выбрать полировальную пасту, полезные советы
  • Долговечность двигателя, ресурс двигателя, как продлить срок службы двигателя
  • Стук в машине. Стук при движении автомобиля. Что может стучать в машине. Как определить причину стука.
  • Автомобиль с АБС, что такое автомобиль с АБС, неисправность системы АБС, диагностика АБС
  • Обгон автомобиля когда можно начинать обгон автомобиля, правила ПДД
  • Топливный насос ваз 2110, схема азс ваз 2110, устройство бензонасоса ваз 2110, ремонт азс ваз 2110,
  • Автомобильные антенны для радио, автомобильное антенное устройство, автомобильная антенна своими руками
  • Передняя подвеска Калина, устройство передней подвески Калины, стук в передней подвеске Калины, ремонт передней подвески Калины
  • Масло амортизатора, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
  • Неисправности сцепления, задевает сцепление, причины неисправности сцепления, как устранить

РЕШЕНО: Где находятся предохранитель и реле стеклоподъемника со стороны пассажира? — 2002-2008 Субару Форестер

706118

Второе поколение было представлено как модель 2003 года на Чикагском автосалоне в 2002 году. Оно основано на новой платформе Impreza и отличается рядом улучшений по сравнению с предыдущей моделью.

7 вопросов

Посмотреть все

ТОРДУР ЙОХАННЕССОН

@тордур

Рем: 11

Опубликовано:

Опции

  • Постоянная ссылка
  • История
  • Подписаться

У меня Subaru Forester 2007 г. с неактивным стеклоподъемником на передней правой стороне. Расположение предохранителей и реле не показано на блоке предохранителей. Кто-нибудь знает, где они находятся?

Ответ получен!
Посмотреть ответ

У меня тоже есть эта проблема

Хороший вопрос?

Да

Оценка
0

Отмена

Выбранное решение

Джаефф

@jayeff

Респ: 387.1k

9

314

1,3к

Опубликовано:

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
