Порядок протяжки гбц ямз 238: Продолжение 2 статьи сборка дизеля ЯМЗ-236/238

Моменты затяжки резьбовых соединений ЯМЗ-238

Болты крепления крышек коренных подшипников:

  • Вертикальные 430–470 (43–47)
  • Горизонтальные 100–120 (10–12)

Болт крепления ступицы коленчатого вала 431–490 (44–50)

Болты крепления крышек шатунов 200–220 (20–22)

Болты крепления картера маховика 100–125 (10–12,5)

Болты крепления маховика:

с пластинами стопорения под два болта 200–220 (20–22)

с пластиной под все болты 235–255 (24–26)

Болты крепления кронштейна передней опоры двигателя 90–110 (9–11)

Боты крепления верхней крышки блока цилиндров 25–32 (2,5–3,2)

Гайки шпилек крепления головки цилиндров 240–260 (24–26)

Гайки крепления осей коромысел 120–150 (12–15)

Болт скобы крепления стартера 70–90 (7–9)

Болты крепления кронштейнов стартера 45–62 (4,5–6,2)

Гайки скоб крепления форсунок 50–62 (5–6,2)

Гайка крепления муфты опережения впрыска 130–150 (13–15)

Штуцеры топливного насоса высокого давления 100–120 (10–12)

Гайки распылителей форсунок 60–80 (6–8)

Штуцер форсунки 8–10 (8–10)

Гайка крепления шестерни распределительного вала 270–300 (27–30)

Гайка крепления ведомой шестерни привода топливного насоса 140–180 (14–18)

Резьбовые соединения муфты привода топливного насоса высокого давления:

  • болты крепления пластин к ведомой полумуфте 32–40 (3,2–4)
  • остальные 44–60 (4,4–6,0)

Гайка оси шкива натяжного устройства привода пневмокомпрессора 120–150 (12–15)

Гайка болта-натяжителя натяжного устройства привода компрессора 10–20 (1–2)

Гайки регулировочных винтов коромысел 44–56 (4,4–5,6)

Болты крепления масляного насоса 90–100 (9–10)

Пробка сливная масляного картера 140–160 (14–16)

Болты крепления топливного насоса высокого давления 28–36 (2,8–3,6)

Гайки топливопроводов высокого давления 18–25 (1,8–2,5)

Болты крепления турбокомпрессора 36–44 (3,6–4,4)

Болты крепления выпускных коллекторов 36–44 (3,6–4,4)

Болты крепления топливопроводов низкого давления:

  • М10 = 20–25 (2–2,5)
  • М14 = 40–50 (4–5)
  • М16 = 48–50 (4,8–6)

Болты крепления картера сцепления к картеру коробки передач 137–157 (14–16)* / 216–245 (22–25)**

Болты крепления картера сцепления к картеру маховика: М12 = 70–80 (7–8)

Болты крепления проставки к картеру основной коробки 123–157 (12,5–16)

Болты крепления картера демультипликатора к проставке:

  • предварительная затяжка 20–30 (2–3)
  • окончательная затяжка 79–98 (8–10)

Болты крепления верхней крышки картера основной коробки 35–49 (3,6–5)* / 49–54 (5,0–5,5)**

Оси вилки переключения демультипликатора 118–128 (12–13)

Болты крепления крышки первичного вала 23,5–35 (2,4–3,6)

Болты крепления муфты зубчатой низшего диапазона к проставке 49–55 (5–5,6)

Болт крепления фланца выходного вала 431–490 (44–50)

Примечание:

* — для коробок передач типа ЯМЗ-238ВМ и ЯМЗ-2381;

** — для коробок передач типа ЯМЗ-239.

Порядок затяжки ГБЦ ЯМЗ 236

Порядок затяжки гбц ямз 236 и усилие производится с помощью динамометрического ключа. Помимо прижатия прокладок. Необходимо учитывать просадку гильз. При неравномерной затяжке. Большая вероятность того что на гильзы будет оказываться неравномерная нагрузка. Одна гильза прижмется сильнее. Другая слабее. В результате одна из гильз просядет.

Содержание статьи:

  • 1 Cнятие головки ямз 236
  • 2 Проверка посадки гильз и плоскости головки
  • 3 Установка прокладки
  • 4 Затяжка головки
  • 5 Этапы протягивания ГБЦ
  • 6 Предосторожность при сборке
  • 7 Проверка герметичности топливных трубок

Cнятие головки ямз 236

Cнятие головки начинается с откручивания водяного коллектора. Впускного коллектора. Топливные трубки.  При  их снятии необходимо фиксировать удлинители топливных форсунок. Они откручиваются от форсунок. И теряют герметичность. При последующей установке. Возможно просачивание топлива в картер двигателя. Осторожно необходимо откручивать трубку обратки  топлива.

Возможна утечка как из под гайки трубки . Так и из под штуцера. Который  вворачивается в блок. Особенно необходимо быть острожным при откручивании трубки обратки с форсунок. Трубка лопается в основании штуцера. Если резко провернуть ключ. После того как удалены все трубки. Откручиваются и вынимаются форсунки. Кронштейны коромысел прикручены болтами.

Снятие штанг  толкателей может привести к неприятному моменту.  Если неосторожно вытаскивать штангу . И она выскочит из рук. То провалиться в картер двигателя . Достать её будет очень тяжело. Многие оставляют штангу там. Она особенно не помешает работе двигателя. Если займет нейтральное положение. Поэтому выниматься штанга должна аккуратно.

Гайки крепления головки желательно откручивать с одним усилием.  При помощи динамометрического ключа. Головка массивная.  Ослабление одних гаек приведет к увеличению нагрузки на другие. Это может вызвать как просадку гильз. Так коробление самой головки. Лучше открутить её в два приема. Установив на ключе  нагрузку в 140 Н*м.

Проверка посадки гильз и плоскости головки

Головка снята. Её необходимо отчистить от нагара. Промыть. Тоже самое необходимо сделать с плоскостью гильз и блока. Важно отчистить поверхности тщательно. Что бы произвести проверку плоскости  головки на возможный изгиб. И проверить блок на просадку гильз. Для двигателей ЯМЗ  это очень актуальная тема. Гильзы проседают в свои посадочных местах. И проседают на только друг относительно друга. Они садятся на один бок . это практически не видно на глаз.

Линейка хорошо позволяет увидеть, как сидят гильзы. Лечат эту проблему по разному. Все зависит от того на сколько сильно произошла просадка. Иногда помогает установка дополнительного кольца по верхнюю кромку гильзы. Которая упирается в блок двигателя. У кого то получается выровнять гильзу у кого то нет. Лучше это сделать на ремзаводе при помощи расточного станка. Есть специальные приспособления по выравниванию посадочных мест не снимая и не разбирая двигатель до конца.

 Посадка гильз в первую очередь влияет на прорыв газов из камеры сгорания. Газы попадают в водяную рубашку. И через расширительный бачок наружу. Или скапливаются в верхней точке водяного коллектора. Образуют  воздушную пробку. Первое что происходит. Перестаёт нагреваться радиатор печки. Так пробки газов не позволяют циркулировать жидкости. При э том мотор хорошо работает и не выбрасывает охлаждающую жидкость из расширительного бачка. Это как бы первый звонок. снова придётся снимать головку блока цилиндров. Поэтому лучше сразу проверить перепады  и наклон гильз. Для этого можно воспользоваться специальной линейкой. Что бы потом не делать двойную работу.

Установка прокладки

Если с плоскостями всё нормально головки после ремонта можно ставить на место. Предварительно устанавливается прокладка головки блока. На турбированных двигателях помимо основной  прокладки предусмотрены фторопластовые кольца. Но их можно установить и на обычные двигателя. Эти кольца помогают выровнять возможные небольшие неровности при посадке гильз. И неровности  головки блока. Кольца эти ставятся внутри прокладки . Для этого в кольцах предусмотрен паз по наружной стороне. Его необходимо расширить. Сделать это можно с помощью отвертки. Кольцо вставляется в прокладку.

  И затем прокладка со всеми кольцами устанавливается на блок двигателя.  При установке прокладки необходимо проверить  правильность её установки. Если головка стоит правильно. Отверстия  под масляные каналы совпадают с каналами. Луче лишний раз в этом убедиться.

Затяжка головки

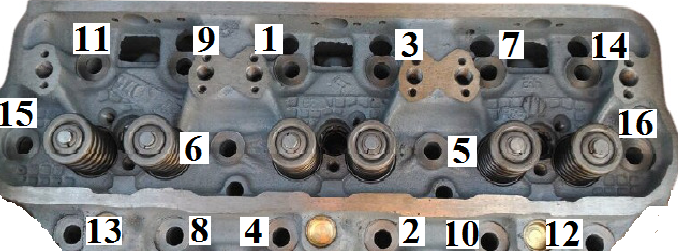

Порядок затяжки ГБЦ ЯМЗ 236 предусматривает схема затяжки. То есть затяжка происходит по порядку предусмотренной в схеме. Согласно номерам

Этапы протягивания ГБЦ

Первый раз болты необходимо затягивать от руки. Чтобы головка равномерно выровнялась по плоскости. Усилие прилагать практически не надо. Главное чтобы гайки до крутились до плоскости головки и прижались к ней. При каждом этапе необходимо соблюдать порядок затяжки головки ЯМЗ 236.

 Следующий этап необходимо производить уже с динамометрическим ключом. На необходимо выставить незначительное усилие. Скажем в  50 Н*м. Это позволит максимально выровнять плоскость головки. Относительно гильз и блока. Это усилие как бы подстраховывает. В том что головка стоит ровно. И её уже можно начинать притягивать уже с большим усилием.

140 Н*м это промежуточное усилие с которым необходимо протянуть гайки головки блока. Оно даст предварительную просадку гильз. Обтянется прокладка головки блока

240-260 Н*м окончательное усилие протяжки. Очень важно не делать резких усилии на ключ. А плавно проворачивать его до характерного щелчка. Лучше воспользоваться  динамометрическим ключом с большим диапазоном усилий. Ключ имеет больший рычаг и им проще работать. Это усилие окончательное. Можно дать головке  отстояться некоторое время  и ещё раз. Проверить усилие 240-260 Н*м на гайках. До характерного щелчка. Бывает что неровно садиться шайба. Потому что на них появляются проточки от гаек.

Предосторожность при сборке

Головка протянута. Теперь можно устанавливать все на свои места. Как при снятии штанг толкателей. Так и при установке. Необходимо быть очень осторожным. Обязательно нащупать штангой её посадочное место. Оно представляет собой чашку. И в неё очень легко промахнуться. Штанга сама если её вставлять, не придерживая. в чашку не попадет. А провалится в картер двигателя. После того штанги  встали на свои места. Прикручиваются кронштейны коромысел вместе с коромыслами.  Форсунки крепятся кронштейнами.

Топливные трубки на слив обратки. Необходимо прикручивать аккуратно. Желательно поставить новые уплотнительные шайбы. С новыми шайбами трубки не будут прокручивать при затяжке штуцера. Даже небольшой проворот на форсунке грозит тому что трубка лопнет. При  затягивание штуцера трубки в саму головку необходимо убедиться, что затянут штуцер. И при затягивании гайки трубки. Его необходимо придерживать. Чтобы не повредить резьбу. Это соединение очень часто приносит проблему. С подтеканием топлива. Которое попадет в поддон. После чего увеличивается уровень масла в двигателе.После установки всех коллекторов необходимо провести регулировку клапанов.

Проверка герметичности топливных трубок

Перед тем как закрыть клапанную крышку. Следует завести двигатель. Для того чтобы проверить утечку топлива. Смотреть необходимо на все места соединения трубки обратного топлива. Так же смотреть необходимо на все места соединения трубки обратного топлива. Так же необходимо проверить соединения между форсункой и удлинителем. При не правильной затяжке трубок высокого давлении. Проворачивается удлинитель в корпусе форсунки. В результате корпус лопается. Трещина очень мелкая её трудно увидеть. Но топливо через неё будет просачиваться. Это заметить можно.

При работающем двигателе полость головки быстро наполняется маслом. Если не хватило времени все внимательно осмотреть двигатель лучше заглушить . Дождаться пока масло стечет. И снова завести мотор. Процедура не очень приятная. Но после сборки может поднимать уровень масла.
