Как подключить усилитель в машине? 🚗 К магнитоле, схема для 2 и 4-х канальных
⭐ ⭐ ⭐ ⭐ ⭐ На первый взгляд, подключение усилителя в машину может показаться сложным. Проложить питание, подключить магнитолу и динамики. Но если в ваших руках есть хорошая пошаговая инструкция, проблем не возникнет, и без разницы 4 или 2-х канальный усилитель. Не спешите обращаться в автосервис, установка специалистами обойдётся дорого, поэтому в целях экономии стоит попытаться разобраться в подключении самостоятельно, в этом поможет данная статья.
Для работы усилителя необходимо:
- Подать на него хорошее питание;
- Подать сигнал от магнитолы. Более подробную информацию можете прочитать изучив схему подключения магнитолы;
- Подключить акустику или сабвуфер.
Более подробно о том, как подключить усилитель, можно ознакомиться ниже.
Содержание
- Хорошее питание залог успеха
- Как выбрать сечение провода?
- Выбор предохранителя
- Подключаем межблочные провода и управляющий (REM)
- Схема подключения усилителя
- Подключение двухканального и четырёхканального усилителя
- Подключение моноблока (Одноканального усилителя)
- Видео как правильно подключить четырёхканальный и одноканальный усилитель
- Заключение
Хорошее питание залог успеха
Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.
Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.
Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.
Как выбрать сечение провода?
Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.
Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).
Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.
Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.
После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.
В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.
Выбор предохранителя
Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.
Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.
Подключаем межблочные провода и управляющий (REM)
Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара — можно подключить сабвуфер или 2 колонки (подписаны как SW\F) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.
У магнитолы нет линейных выходов? Ознакомиться со статьей «Как подключить усилитель или сабвуфер к магнитоле без линейных выходов».
Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.
Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.
Схема подключения усилителя
Подключение двухканального и четырёхканального усилителя
Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.
Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.
Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.
Подключение моноблока (Одноканального усилителя)
Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.
Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.
После подключения усилителя в динамиках появились шумы? Читайте статью «как бороться с посторонними звуками из динамиков».
Видео как правильно подключить четырёхканальный и одноканальный усилитель
Заключение
Мы приложили не мало усилий для создания этой статьи, старались написать ее простым и понятным языком. Но получилось у нас это сделать или нет решать только Вам. Если остались вопросы, создайте тему на «Форуме», мы и наше дружное сообщество обсудим все детали, и найдем на него оптимальный ответ.
И напоследок, есть желание помочь проекту? Подпишись на наше сообщество «Вконтакте».
что это и как подключить
Магнитола по праву считается сердцем автомобильной акустики. Потому часто её называют головным устройством или просто ГУ. Любому автолюбителю, купившему новый автомобиль, известны муки выбора хорошей магнитолы, ведь чаще всего, «родная» магнитола не удовлетворяет всех потребностей. Обусловлено это тем, что на ней доступны лишь самые простые функции, а качество звука оставляет желать лучшего. Самым рациональным в данной ситуации будет приобретение другой, улучшенной магнитолы.
Использование ремоут
Подключение магнитолы: возможные трудности
Самым часто задаваемым вопросом является что такое провод System Remote Сontrol на магнитоле и как его подключить?
Чаще всего в дополнение к ГУ идет бесплатная инструкция. Как например для модели Ford 6000cd, в мануале которой дается пошаговое описание подключения магнитолы.
Однако не всем так везет и довольно часто в руководствах пользователя к ГУ производителей Sony или JVC о способе подключения Remote Control на магнитоле не сказано ни слова.
Провода System Remote Сontrol на магнитоле
Remote: что это и как подключить
Пришло время ответить на главный вопрос. Remote на магнитоле Pioneer и Remote in на магнитоле Sony: что это и одно ли это и то же?
Провод Remote на магнитоле — это выход на её колодке питания, предназначенный для включения и выключения периферийным оборудованием посредством подачи и снятия напряжения 12В. Этот провод традиционно делается голубого цвета.
Провод rem на магнитоле
Выход Remote организуется через транзисторный ключ, расположенный на плате аудиосистемы. В среднем его пропускная способность ограничивается 200 мА. Более точная информация указывается в инструкции к модели.

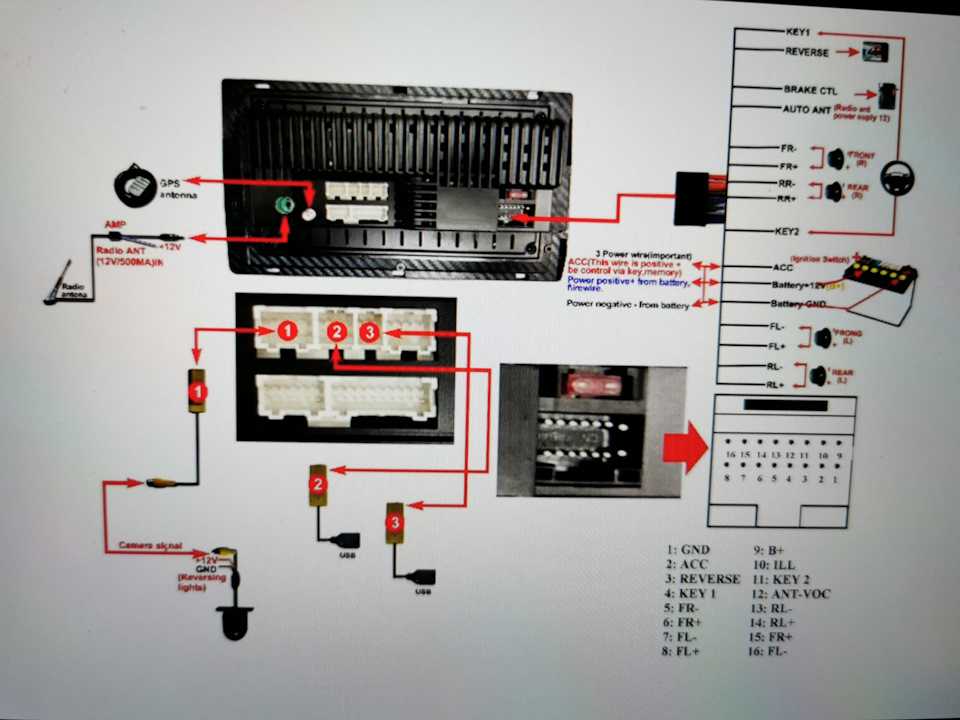

Подключение магнитолы 2din
Важно помнить, что если в аудиосистеме несколько усилителей звука, провод подключается поочередно к каждому из них. Сделать это можно разведя провода паутинкой. То есть, нужно протянуть провод от первого усилителя ко второму, от него к третьему. Таким способом можно подключить до пятидесяти усилителей.
Однако случается, что после такого подключения несколько усилителей не работают. Причина может крыться непосредственно в их схематике. Тогда последовательность действий меняется. Перед каждым входом remote, прямо в клемму, устанавливается диод. Сам провод просто припаивается.
Вход усилителя
При подключении по этой схеме, усилители начинают правильно работать, не принося больше проблем.
Порой возникает необходимость установить на Remote реле. Сопротивление катушки должно быть от 80 Ом. Лучше всего для этого подходит ВАЗовское реле. После его установки выход remote не перегрузится и не сгорит.
Подключение проводится по следующей схеме:
- 85 колодка реле соединяется с проводом;
- Далее он через предохранитель тянется к 87 колодке;
- Предохранитель ставят на место смены сечения. В большинстве случаев, он и будет являться дистрибьютором.
- 86 колодка либо ставится на «минусовый» провод или кузов.
Подключение провода Remote
В таком случае, 30 колодка будет являться усиленным выходом провода Remote на магнитоле. Важно помнить, что устанавливать реле не всегда необходимо. Нужно исходить из ситуации.
Стоит заметить, что работая с ГУ следует помнить о технике безопасности. Нельзя подавать на включенное устройство большую нагрузку или закорачивать в этом время провода. В противном случае, выход может сгореть и починить его можно будет только в специализированном сервисе.
Также при наличии нескольких усилителей, подключать их следует друг за другом. При этом реле ставить нельзя.
Устанавливать его можно только при наличии периферического оборудования, которое будет работать вместе с аудиосистемой.
