Отопитель Планар в Буханку — идеальное для идеального

Немного о том, как установить автономный отопитель Планар в УАЗ 452 «Буханка». И о том, как этот самый отопитель себя показал в реальных условиях эксплуатации. Нет, не в езде под подмосковными ЛЭП, а в нормальном таком зимнем путешествии.

Залез тут поглядеть статистику по сайту. Оказалось, что недавняя заметка про автономный отопитель для УАЗ Патриот весьма и весьма востребована. Народ вовсю интересуется сухими фенами, процессами их установки и отзывами об эксплуатации.

Наша редакция в лице меня активно следит за социальными запросами читателей. Кто, если не мы напишет гражданам всю правду-матку, с железками, мазутными руками и без маркетинга?

В общем, вы хотели узнать, как лучше всего установить отопитель Планар на Буханку — вы пришли по адресу

Почему лично я предпочитаю Планар, уже написано ранее. Повторяться не буду. Дешевизна, доступность запчастей, хорошая статистика работы у меня и знакомых — вот причины выбора. Предпочитаете другого производителя — берите его, я даже спорить не буду.

Почему для Буханочки я взял модель не на 4 кВт, а всего на 2 кВт? Тут тоже всё просто.

Во-первых, четырехкиловатный фен больше по размеру. В то самое место, куда я хотел его внедрить он бы не встал без нарушений инструкции. А инструкция чётко требует обеспечить столько-то сантиметров отступа от краёв и стенок.

Во-вторых, четырехкиловатный во всех наших северных приключениях работал на минимальной мощности, на трех-четырёх делениях из десяти. Это, говорят, не сильно здорово. Типа, отопителю лучше работать на максимуме, чем на минимуме. Так будет меньше нагара в камере сгорания.

В-третьих, рано или поздно я сделаю дублирование системы отопления при помощи какого-нибудь газового отопителя. Поставлю себе какой-нибудь мажорский Truma. Но это не точно. И чем больше я смотрю на их цены, тем неточнее моё решение.

Для установки пришлось купить следующие компоненты:

  1. Отопитель воздушный ПЛАНАР-2D-12-S. Одна штука.
  2. Бак топливный БТ13 (на 13 л). Одна штука. Раньше в комплекте вроде был бак, а теперь нужно брать отдельно.
  3. Труба выхлопная в борт (для катеров и яхт, с монтажным комплектом). Одна штука. Сейчас о ней расскажу.

Отопитель и топливный бак — это обычные штуки. Их берут 99 % покупателей. Но я на основе опыта решил сделать конструкцию немного хитрее и удобнее.

Хитрость первая — труба выхлопная от яхт. Офигенная штука. На фотках ниже сразу поймёте, что она нужна на 100%. Выглядит вот так.

Хитрость вторая — правильный выбор пульта управления. Когда я покупал отопитель, они штатно комплектовались пультом ПУ-22. Сейчас, как я понимаю, его заменили на более передовой ПУ-27М.

Вот так вот выглядит пульт ПУ-22.

Чем он хорош? На него можно подцепить дополнительные датчики. Его можно программировать, настраивать режимы отопления, включать паузы и проветривания.

Штука хорошая, но все эти примочки лично мне не нужны. Мне нужен более примитивный функционал — кнопка «включил-выключил» и крутилка «болше-мэнше».

Такой пульт называется ПУ-5 и выглядит вот так. Его и берём.

Начинаем устанавливать отопитель в конкретно взятый УАЗик

Всё просто и элегантно.

Для начала выкидываем штатную буханковскую печку. Она будет неистово мешаться, пусть пока полежит в сторонке. Нам нужна ниша за пассажирским сиденьем.

В полу ниши сверлим по шаблону нужные отверстия.

Не будьте таким же бараном, как я. Заранее проверьте, что у вас есть сверла нужного диаметра. Иначе… будете шарошить дырки чем попало.

Примеряем фен. Встаёт как родной. С боков нужные допуски от стенок. Со стороны выхода горячего воздуха тоже есть нужное расстояние для загиба гофры.

Дальше всё вообще просто. Провода все промаркированы. Разъемы совпадают только с тем, чем надо. Соединить неправильно — невозможно!

Видите «маму» — ищите такого же «папу».

Насос поселил рядом с отопителем на арку.

Перед прикручиванием выковырял из крепежа насоса металлическую втулку. Мне кажется, что так насос будет тише «чакать», так будет меньше вибраций передаваться на металл.

Гофру для горячего воздуха вывел в салон через перегородку. Тоже ничего сложного, пару резов болгаркой.

А вот с выхлопной трубой пришлось повозиться. Никто же не проверил наличие соответствующих свёрел, а уродовать отверстие фрезой не сильно хотелось.

Нашли балеринку. Интересно, она сможет просверлить борт? Картонку, вот, режет просто отлично.

Не, не смогла балеринка справиться с кузовным металлом УАЗика. Только краску содрала.

Да и пофигу. Попробуем лобзиком. Лобзик точно справится.

Делов-то! Надо было сразу брать лобзик!

Готово! Автономный отопитель Планар на буханку установлен! Можно ехать для испытаний в какое-нибудь холодное место

Как вам Монголия в начале января? Пригодное место для испытаний?

Год назад куча народу сразу бросилась крутить пальцем у виска и говорить, что в январе мы в одну машину точно погибнем или как минимум поимеем больших проблем. Но мы не погибли, а отлично так прокатились. Вон, даже рассказ в трёх частях написали.

Отопитель показал себя хорошо.

Сразу скажу, что жарко нам не было. Но и машина была утеплена только наполовину, отсутствовала почти вся обшивка, а из дверей неистово дуло.

Планар старался на полную и таки нагревал щелястый сарай до приемлемой температуры. Этим летом я заборол щели в дверях, должен быть вообще Ташкент.

По потоком горячего воздуха мы сушили обувь и варежки, разогревали еду.

А насколько уютнее спать под мерное чаканье насоса…

Даже внешний вид машины становится уютнее, если из её борта идёт дымок.

В общем, мне понравилось. И фен хороший, и место подобрано идеальное.

Понравилась запись? Поделитесь с друзьями! =)

Необходима авторизация чтобы оставить комментарий.

Схема и устройство печки УАЗ Буханка

Несмотря на то, что Буханка является достаточно старым автомобилем, который существует на рынке несколько десятков лет, начиная с 60-х годов прошлого века, составных компонентов у машины всё равно много. При этом каждая система нуждается в соответствующем уходе, своевременном обслуживании и ремонте по мере необходимости. К числу важных компонентов, роль которых становится наиболее заметной в зимний период, стоит выделить отопитель. Нельзя сказать, что печка на Буханке какая-то современная или высокопроизводительная. Многие жалуются на её низкий уровень эффективности. Причём это относится к задней и передней печке в одинаковой степени. Потому достаточно часто оборудование меняют. Но не лишним будет изучить устройство, конструкцию печного оборудование Буханки, а также изучить схему подключения электрической составляющей, поскольку сам монтаж не вызывает больших сложностей.

Конструкция печки УАЗ Буханка.

Содержание

  1. Назначение и конструкция
  2. Характерные неисправности
  3. Замена оборудования
  4. Электрическая схема подключения

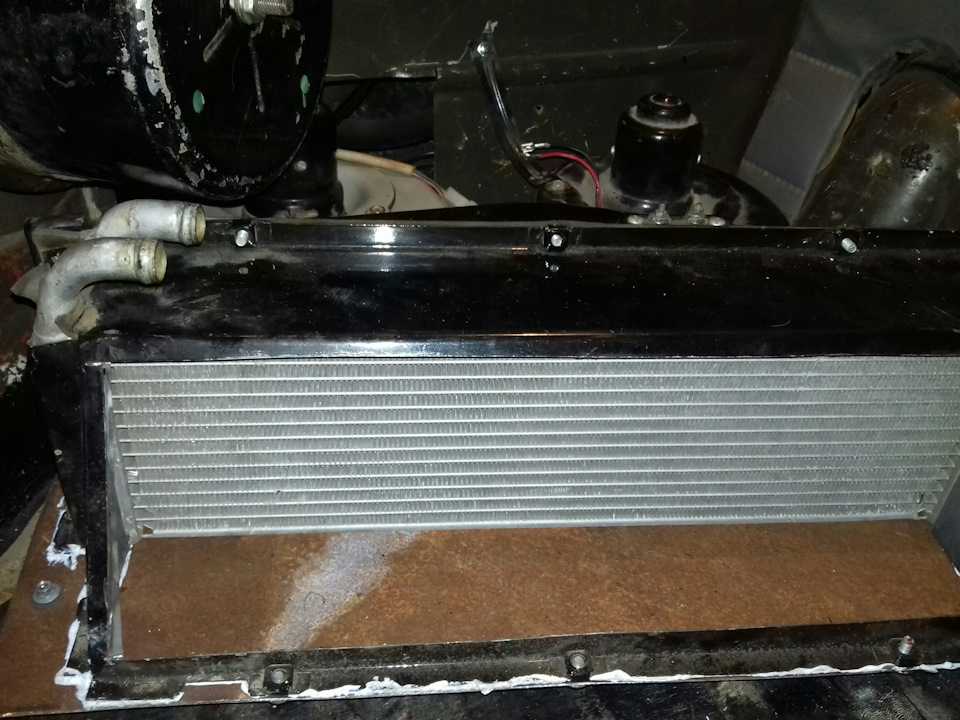

Назначение и конструкция

Прежде чем знакомиться со схемой печки УАЗ Буханки, следует изучить основные функции и конструктивные особенности этого оборудования. Важно заметить, что в случае с Буханкой используется пара печек, которые разделяются на заднюю и переднюю. Поскольку большинство автомобилистов ездят сами или только с передним пассажиром, основное внимание они уделяют именно передней системе. Что же касается заднего оборудования, то тут предпочтительнее заменить на автономный отопитель, намного эффективнее справляющийся со своими задачами. Задача печки на Буханке ничем не отличается от отопителей на любом другом автомобиле. То есть здесь система существует для поддержания оптимальной температуры внутри автотранспортного средства. Она отвечает за обогрев преимущественно в зимний период, а также работает как система вентиляции, подавая воздух под набором за счёт работы вентиляторов и моторчика. В настоящее время большинство Буханок эксплуатируются с отопительной системой НАМИ, которая характеризуется повышенной производительностью и достойными показателями эффективности. Конструктивно можно выделить 3 главных компонента печного оборудования. Буханочный отопитель состоит из:

  • радиатора;
  • вентилятора;
  • устройства, предназначенного для распределения потоков воздуха.

Отдельного внимания заслуживает краник отопителя, позволяющий включать и отключать циркуляцию охлаждающей жидкости по печному оборудованию, тем самым переключаться с режима подачи тепла на обычный обдув салона вентилятором. Система печки может работать в 2 режимах:

  • поступление и подача свежего воздуха;
  • рециркуляция.

Во втором режиме повышается температура внутри салона. Чтобы добиться повышения температуры, необходимо перекрыть воздухозаборники, после чего открыть заслонку или краник отопителя. Если же автомобилисту нужен только обдув свежим воздухом, тогда манипуляции проводятся в обратной последовательности. Нужно перекрыть краник печки, и открыть воздухозаборники.

За управление печной системой отвечает соответствующий блок управления. Регулировка возложена на кран печки, который может закисляться, заклинивать и давать течь. В связи с этим его зачастую приходится менять. Причём не редко вместо обычного автомобильного крана, предназначенного для УАЗ Буханки, автомобилисты применяют сантехническое оборудование, собранное по специальной схеме с использованием переходников. На практике работает лучше, дольше и эффективнее штатного крана.

Характерные неисправности

Для печки, используемой в системе отопления автомобиля УАЗ Буханка, характерно несколько поломок, с которыми приходится частенько сталкиваться владельцам. Результатом неисправностей становится отказ печного оборудования, то есть печка перестаёт выполнять возложенные неё функции. Прекращается обогрев, что приводит к соответствующим неприятным ситуациям в зимний период эксплуатации Буханки. Можно выделить несколько основных причин, почему может не греть печка на Буханке:

  • в каналах, предназначенных для прохождения потоков подогретого или ещё холодного воздуха появились повреждения;
  • произошла утечка антифриза;
  • вышел из строя кран печки;
  • загрязнилась система, что провоцирует снижение температуры при обогреве салона;
  • образовалась течь в кранике отопителя;
  • перегорел клапан, предназначенный для двигателя системы отопления Буханки.

Если система полностью вышла из строя, ремонтировать её не всегда рационально и финансово целесообразно. Когда печка Буханки прослужила долгое время, и при этом работает откровенно плохо, наиболее правильным решением станет её полная замена.

Замена оборудования

Если вы решили самостоятельно заменить отопитель, следует предварительно познакомиться со схемой печки УАЗ Буханки для подключения электрической составляющей. Монтировать само оборудование, закрепив его в условном подкапотном пространстве, расположенном внутри машины, не сложно. Но и тут следует придерживаться определённых правил и рекомендаций. Процесс будет рассмотреть на примере использования оборудования НАМИ, который отличается лучшей производительностью, а также может похвастаться наличием салонного фильтра, чего в штатном отопителе Буханки нет.

  • Первым делом из системы нужно слить антифриз, а также отключить всю имеющуюся проводку. Чтобы было проще осуществлять обратную сборку и подключение, все свои шаги можно записывать или маркировать провода, патрубки и шланги;
  • От щитка требуется отсоединить консоль, затем убрать отопительный узел, снять лючок воздухозаборника, удалить уплотнитель и тщательно прочистить все имеющиеся открывшиеся выемки;
  • Сделайте замеры под воздушный фильтр, приложив его корпус к поверхности. Далее выполните несколько крепёжных отверстий. Только не используйте сверло диаметром больше 3,2 миллиметров;
  • На место установки нанесите слой качественного автомобильного универсального герметика, который устойчив к влаге и резким температурным перепадам. Слой делайте достаточно большой. Установите корпус фильтра и зафиксируйте его. Сам фильтр уже можно вставить в своё посадочное гнездо;
  • В салон монтируется новый отопитель. Фиксируется он с помощью шпилек, гаек и болтом М6. Закрепите всё максимально надёжно;
  • Затем устанавливается консоль, на саморезах монтируется вся конструкция;
  • Потом можно приступать к подключению тяги управления и её фиксации;
  • Подключите все патрубки, по которым проходит антифриз. Для надёжности их рекомендуется стянуть хомутами;
  • Не забудьте о каналах, которые позволяют обдувать стёкла, избегая их запотевания в процессе эксплуатации автомобиля в условиях повышенной влажности или осадков. Обдув стёкол должен быть на каждой машине. Будь то Мерседес последнего поколения или старая добрая Буханочка производства УАЗ;
  • Завершается установка подключением электрической составляющей. Здесь есть своя схема соединения, которую стоит рассмотреть отдельно.

В действительности нет ничего особо сложного в том, чтобы на Буханке поменять штатную отопительную систему, и установить на место старой печки более эффективное и производительное оборудование.

Электрическая схема подключения

Система не сможет работать и отапливать вашу Буханку, если не получит питание. Для подключения существует особая схема. Действуя последовательно и аккуратно, вы сумеете без посторонней помощи запитать новую печку и насладиться эффективной работой отопителя.

  • Для начала выберите место для размещения массы. За массу отвечает чёрный провод. Фиксируется она на любой удобной для вас металлической поверхности. Лучше всего делать массу на кузове;
  • Следующим идёт плюсовой провод. При его подключении предварительно отключите минус с аккумуляторной батареи, чтобы машина не находилась под напряжением в процессе выполнения работ;
  • Плюс рекомендуется заключить в гофрированную оболочку. Затем провод протягивается к предохранительному блоку, то есть к колодке на Буханке;
  • Учтите, на автомобиле в его колодке есть 4 предохранителя. Последний, то есть четвёртый, находится под напряжением постоянно. Подключаться следует к любому из первых трёх. Только делайте подключение сверху, перед штатным предохранителем в колодке;
  • В принципе на этом подключение электросхемы можно считать завершённым. Обязательно предварительно проверьте работоспособность печного оборудования.

Можно с уверенностью говорить о том, что используемая на автомобилях УАЗ Буханка отопительная система имеет достаточно простую конструкцию и схему. Потому у бывалых автомобилистов, привыкших заниматься обслуживанием, ремонтом и некоторыми доработками своими руками, никаких проблем с пониманием отопителя Буханки возникнуть не должно. Но крайне важно постоянно следить за её работоспособность, проводить профилактические мероприятия, контролировать состояние и количество жидкости охлаждения. Особенно внимательно наблюдайте за наиболее слабыми местами печки. К ним сами владельцы Буханок относят штатные краники. Кран часто закисает, заклинивает и даёт течь. Связано это с длительным простоем краника, который водители попросту забывают периодически открывать сугубо с профилактической целью.

Curbside Classic: 2015 УАЗ-452 3909 – Кто хочет бездельничать вечно?

Советский Союз исчез 30 лет назад, но часть его промышленного наследия все еще актуальна. Ничто не может сравниться с (единственной) способностью Ан-225 перевозить крупногабаритные грузы, ни одна международная космическая программа не может обойтись без ракеты Р-7, ни один автомат не может соперничать с АК-47 по надежности или популярности. В автомобильной сфере Lada Niva по-прежнему с нами, как и УАЗ-469. Но самым старым четырехколесным унаследованным продуктом, которому уже 55 лет, является УАЗ-452.

Помимо «Нивы», общей чертой всех этих автомобилей (АК-47, Ан-225, Р-7, УАЗ-452 и 469), помимо склонности к буквенно-цифровым дефисам, является тесная связь с военными. Оливково-серая окраска нашего фирменного фургона для хлеба не случайна. Но я предполагаю, что джип, летающие по проводам реактивные лайнеры, GPS и сам Интернет в основном тоже удачные побочные продукты западного ВПК… легкая модернизация 450, сделанная между 1958 и 1966. УАЗ-450 был первым отечественным переднеприводным автомобилем, произведенным в СССР, но полноприводное шасси было известно, как и шасси армейского полноприводного автомобиля ГАЗ-69 (самое верхнее на иллюстрации выше). Была также версия 451, которая была вариантом 2WD.

Семейство УАЗ-450/451/452 представлено четырьмя базовыми моделями: микроавтобус (внизу слева, ранняя модель 452), фургон (в просторечии известный в России как Буханка , или «хлебная буханка», видно вверху справа как ранняя серийная модель 450), машина скорой помощи (также известная как Таблэтка – «таблетка», видна вверху слева в довольно барочном облике прототипа 450-х, около 1955 г. ) и пикап ( Головастик – «головастик», внизу справа, 451 экспортируется в Финляндию).

В 1985 году вся номенклатура, как и для других советских линеек автомобилей, была пересмотрена на четырехзначную систему. Базовым микроавтобусом стал УАЗ-2206, пикапом стал УАЗ-3303, гражданской скорой помощью стал УАЗ-3962 и так далее. Время, возможно, изменило некоторые детали, но в основном шасси УАЗа начала 50-х годов не было испорчено.

Наверное, потому что он был достаточно прочным, чтобы справиться с этой задачей… Старый 2,4-литровый ГАЗ 4-цилиндровый, который также использовался на седанах Волги, некоторое время назад был заброшен. Современные УАЗ-452 используют 2,7-литровый 4-цилиндровый двигатель DOHC. который производит разумные 117 л.с.

Перед нами шестиместный микроавтобус с задним грузовым отсеком (рассчитанный на 500 кг), что делает его УАЗ-3909. Эта версия импортировалась в Японию (по-видимому, в незначительных, но постоянных количествах) с 2005 года вместе с 2206 9. -пассажирский микроавтобус. Однако эти четырехзначные названия моделей слишком разнообразны и запутанны, поэтому давайте придерживаться названия модели «452».

У УАЗ-452 есть небольшая, но лояльная аудитория, настолько большая, что существует комплект, который сделает ваш белый рис Suzuki Every похожим на вкусный русский хлеб. Кит-версию я встречал чаще, чем оригинал, но этого и следовало ожидать — японцы обоснованно настороженно относятся к качеству российской техники. С другой стороны, они знают, что корейские машины ничем не хуже японских, поэтому таких тоже не увидишь, но по диаметрально противоположным причинам.

Но, судя по моему ограниченному и неизбежно субъективному опыту, поскольку я пробыл в этой стране всего пару лет, вероятность найти советский металл на порядок выше, чем найти корейскую машину. Это уже третья российская машина, которую я вижу в Японии, но Hyundai я здесь еще не видел. Но с другой стороны, русские автомобили имеют то преимущество, что они экзотичны и культовые, тогда как Kia просто смешается с толпой.

Задний отсек, конечно, выглядит уютно, но я полагаю, что его владелец улучшил его. Тем не менее, климатическая установка сбоку полностью стандартная и, вероятно, имеет только две настройки: горячая и очень горячая.

В интерьере этой конкретной буханки было несколько нестандартных модификаций (например, руль), но базовая компоновка все еще имеет положительно хрущевскую атмосферу. Это комплимент, кстати. Они действительно изменили несколько деталей в этой штуке за десятилетия, но на самом деле очень мало последствий.

Разумеется, это в равной степени относится и к экстерьеру. Одной заметной новинкой является этот боковой индикатор, расположенный высоко там. Похоже, что он не был включен в первоначальный дизайн, но появился где-то в последние пару десятилетий, как будто он всегда должен был быть там.

УАЗ-452 также сохранил несколько допотопных особенностей, таких как неперекрывающиеся дворники с хлопком в ладоши, восходящие к дизайну 58-го года, когда лобовое стекло все еще имело перегородку. Разговор о рудиментарном!

Возвращаясь к задней части, я не уверен, для чего именно нужен этот отражатель/светильник на крыше. Если это третий стоп-сигнал, то похоже, что они нашли его, спроектированный еще в 1970 году или около того. Либо это предвидение, либо это хитрая переработка. Кажется, там тоже есть какая-то камера. Направлено прямо в КГБ, без сомнения.

Самая старая часть конструкции полноприводного УАЗа — шасси, возраст которого приближается к 70-летнему возрасту. Если какой-либо автомобиль и побьет рекорд долговечности VW Type 1, то, вероятно, это будет крепкий советский полноприводный автомобиль, подобный этому. Вполне уместно, поскольку завод УАЗ был основан в 1941 году как прямой результат немецкого вторжения, часть которого пришла через Кюбельваген. Это эффект буханки хлеба и бабочки.



Похожие сообщения:



Когорта Pic(k) дня: УАЗ-452 — Год выпуска где-то между 1958 и 2021 — Живой динозавр, автор:

Curbside Classic: УАЗ-469 Hunter Classic, юбилейное издание 2017 г. — Из России в перчатках, автор T87





УАЗ-452 Буханка «Буханка» Фургон

УАЗ-452, также известный как Буханка или «Хлебная Буханка» по-русски, — это специальный полноприводный пассажирский фургон. Если вы посмотрите любой документальный фильм о дикой природе России, скорее всего, транспортным средством, на котором будет работать съемочная группа, будет УАЗ-452. Это крепкий полноприводной фургон, хоть и некрасивый с точки зрения воображения, но в его внешнем виде есть некий искренний шарм, похожий на немецкий Unimog. Машина выпускается Ульяновским автозаводом с 19 года.57. Он доступен в виде фургона с окнами или версии с двойной кабиной. Кузов автомобиля может комплектоваться одностворчатыми боковыми дверьми и задней складной дверью (конфигурация дверей зависит от версии).

Полностью оборудованный «Хлебный батон», готовый к бездорожью

Главное достоинство автомобиля – универсальность и грузовой объем плюс серьезные внедорожные качества. Версия с пассажирским кузовом может перевозить до 10 пассажиров или до 1 тонны груза. Построенный для русской зимы, он оснащен печным обогревателем, чтобы согревать пассажиров, и многочисленными вариантами интерьера, такими как скорая помощь, мини-автобус, военный мобильный командный пункт и кемпер.

A UAZ -452 with snow tracks

A dual cab body type

Буханка хлеба УАЗ может быть малоизвестна за пределами своей родной России, но это прочный, вездеходный и надежный автомобиль, идеально подходящий для применения на суше. С точки зрения универсальности и ряда дополнительных деталей, позволяющих адаптировать его к различным ролям, он конкурирует с Unimog. Такой атрибут становится естественным кандидатом в основу вездеходного кемпера.
