Чертежи самоделки для дачи и огорода своими руками пригодятся каждому. Дача — предел мечтаний если не любого среднестатистического человека, то каждого второго уж наверняка. Не всем, конечно, за свою жизнь посчастливится стать обладателем загородного участка, но тем, кому все-таки повезет, требуется постоянно за ним следить и облагораживать, что требует немалых затрат. Поддерживать свою дачу в безупречном состоянии помогают самоделки для дачи и огорода своими руками. Сегодня мы расскажем несколько секретов, как сэкономить на покупке необходимых вещей для дачи и их сделать в домашних условиях. Грейдер своими руками или самоходки для трактора, конечно, сделать получится не у каждого, но большинство самоделок вам обязательно пригодится в хозяйстве.

Хозяйке на заметку: для ароматизации помещений используйте диффузор. Купив диффузор гринлиф Вы навсегда забудете про неприятные запахи в доме и наполните его свежим и изысканным ароматом.

Вариатор для станка своими руками

Если вам требуется постоянно работать за станком, то частое изменение скоростей приводит к износу агрегата и имеет дополнительный недостаток, что заключается в регулярной остановке прибора. В качестве альтернативного варианта можно использовать самодельный вариатор для станка. Его можно изготовить из дерева собственноручно, без существенных затрат времени и денег. Конусы вариатора делают из твердой древесины, при этом для их изготовления необязательно пользоваться токарным станком, вы можете выпилить их с помощью лобзика под углом, равным углу наклона конуса.

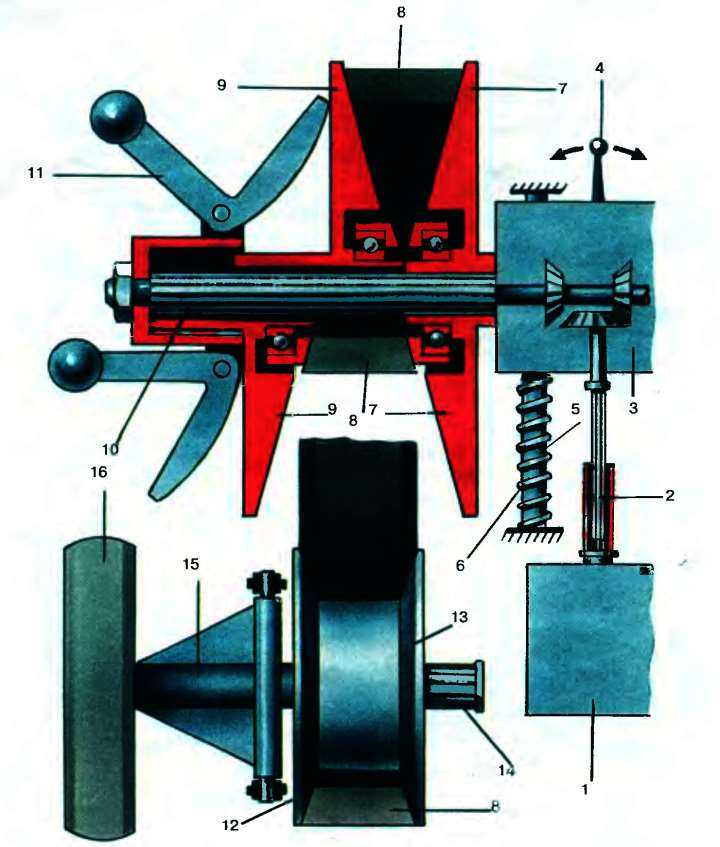

Схема клинкерного вариатора Миронова.

Если вы будете собирать конус из дисков, то их потом требуется обязательно склеить или прибить гвоздями. Готовые конусы садят глубоко на стержни из металла, при этом прикрепляют их шурупами. Чтобы ремень на станке перемещался равномерно, потребуются роликовые направляющие. Ролики можно взять из мебельной фурнитуры, но, если их нет, можно использовать обыкновенные подшипники.

Старая стиральная машинка — настоящий клад

Если имеется рабочий двигатель от стиральной машины, то это очень ценная находка, так как из него можно сделать множество полезных в хозяйстве приспособлений. Проще всего из двигателя от стиральной машины сделать отличный наждак для заточки ножей, разных инструментов и сверл.

Главной проблемой в изготовлении приспособления является крепление камня для заточки на сам корпус двигателя. В большинстве случаев точильный камень имеет отверстие, что не подходит по размеру к валу двигателя. Именно поэтому вам требуется изготовить такой фланец, который, с одной стороны, сможет запрессоваться на вал, а с другой, будет иметь резьбу, что позволит вкрутить и закрепить точильный круг.

Изображение 1. Устройство наждака из движка старой стиральной машинки.

Мастера со стажем рекомендуют новичкам использовать в качестве фланца старые обрезки трубы на 32 мм и длиной не больше 20 см. На одном отрезке трубы делаем резьбу, которая своей длиной должна в 2 раза превышать толщину точильного круга. Другой конец трубы нагревают с помощью паяльника и надевают на вал. Чтобы лучше держалась труба, ее можно скрепить болтами. После этого берут 3 гайки и вкручивают их на фланец со стороны резьбы до упора, далее надевают шайбу и, наконец, точильный круг, затем опять шайбу, закрепляют гайкой. В конце можно добавить еще и контргайку.

Самая тяжелая работа сделана, после этого остается просто закрепить двигатель, но это очень индивидуальная процедура, так как не известно, какие отверстия имеются на двигателе от вашей стиральной машины для крепежных элементов. Исходя из них, нужно делать подставку, лучше всего использовать небольшие уголки, скрепив их между собой и установив наждак на верстаке. Заключающим этапом будет подключение двигателя к электросети. Посмотреть на готовый вариант точилки вы можете на фото, чертежи тоже прилагаются (изображение 1).

Изображение 2. Гриль из барабана стиральной машинки.

Самоделки для дачи можно сделать и из других частей машинки, к примеру, из барабана может получиться отличная шашлычница. Барабан в стиральных машинках делают из нержавейки, что само по себе важно, так как корпус очень крепкий и надежный. Самоделки для дачи из барабана сделать очень просто, вам достаточно вынуть его из корпуса машинки, но вместе с валом и шкивом. Вытащенный барабан ставим люком верх, а колесом вниз. Вот и готова жаровня, с помощью болгарки можно, конечно, подрезать переднюю часть барабана или бока, чтобы удобней было кидать дрова, но тут уже все зависит от вашего свободного времени и фантазии. Такая импровизированная жаровня выглядит очень аккуратно, при этом барабан усеян мелкими отверстиями, что позволяет воздуху равномерно распределяться по углям и обеспечивать необходимый жар (изображение 2).

Ручная циркулярная пила из болгарки

Изображение 3. Схема устройства циркулярной пилы.

Циркулярка на даче — очень полезная вещь, мало кто знает, но сделать ее можно из болгарки. Вам останется доделать всего 2 элемента: скользящий упор и осевую рукоятку. После этого вы сможете пользоваться своей циркулярной пилой из болгарки в любое время.

В качестве скользящего упора подойдут 2 небольших куска металлического уголка. Кромки уголка закругляют, чтобы они не зацепляли деталь во время обработки. Уголки между собой соединяют сзади и спереди с помощью болтов или гаек. На сам корпус вышеуказанного электроинструмента требуется надеть хомут из металлической ленты. К винтовой стяжкой хомута, что будет располагаться снизу, крепят сложенную вдвое полоску жести или оцинковки с отверстием под задний болт скользящего упора.

В редукторе болгарки делаем 4 небольших отверстия под болты М5. Для удобства редуктор можно сначала разобрать, чтобы лучше рассмотреть, где можно делать отверстие. Эти 4 отверстия необходимы для того, чтобы прикрепить рукоятку. Рукоятку можно сделать из обычной металлической трубки. На этом ручной вариант пилы из болгарки закончен, если вы желаете сделать настоящий стационарный вариант циркулярной пилы, то вам потребуется больше навыков в работе, инструментов и хорошо просчитанные чертежи (изображение 3).

Сельскохозяйственное оборудование и устройства

Сельхозтехника — очень важные инструменты на даче, без которых не обходится ни один хозяин. Сельхозтехника на сегодняшний день стоит немало, а тратить много денег на вещь, которой пользуются редко, но при этом без нее не обходятся, не очень хочется. Одним из самых востребованных приспособлений является тачка, ее можно сделать из подручных средств, сэкономив этим самым много денег. Для ее изготовления вам нужны:

Изображение 4. Чертежи самодельной тележки.

колесо, желательно из резины;
фанера;
2 уголка;
деревянный брусок, длиной 3 м;
гайки и ось из болта.

Методика изготовления данного инструмента для дачи очень проста и будет понятна даже начинающему мастеру, здесь главное — все четко отмерить, потому что если делать на глаз, то получится криво. Чертежи тачки прилагаются (изображение 4).

Не менее востребованный инструмент для дачного участка, который в зимнее время поможет избавиться от снега, то есть лопату, можно тоже сделать из фанеры. Вам понадобится:

фанера 10-12 мм в толщину;
деревянный черенок;
гвозди;
стальная пластина шириной 4-6 см.

Фанера послужит в качестве ковша лопаты, а брус позволит удерживать черенок. Металлом кромкуют переднюю и заднюю часть фанеры — будущий ковш.

Для обработки огорода нередко требуются и грабли. Для их изготовления вам понадобится деревянный брусок 35 на 35 мм. Длину ручки можно крекировать на свое усмотрение, но слишком длинную не рекомендуется изготавливать, так как тяжело будет ею пользоваться. Кроме бруска и ручки, вам нужно изготовить минимум 4 металлических зубца. Метал нужно брать прочный, чтобы он во время работы не прогибался к земле. Можно использовать метал из старой лопаты, нарезать зубцы с помощью болгарки. Зубцы выравнивают с помощью молотка и просверливают отверстия под шурупы. Потом конструкцию скрепляют.

Видео об изготовлении тележки своими руками:

Конструкция оросителя для огорода

Самодельная сельхозтехника включает и оросители для огорода, которые можно сделать практически из отходов, что найдутся у каждого в доме. Для орошения огорода вам потребуется:

распылитель;
шланг из резины длиной 3-4 м;
пластиковая полуторалитровая бутылка;
насос;
деревянная или металлическая палка любой длины, но чем длинней, тем лучше.

Распылитель прикручивают к палке верх соплом, чтобы рычаг был нажат с помощью капроновых ниток. Приматывают крепко, чтобы распылитель не смещался. После этого берем пластиковую бутылку и с помощью раскаленного гвоздя проплавляем дырку в горлышке. Затем болт пропихиваем в расплавленное отверстие и закрепляем гайкой с внешней стороны.

Перед тем как всунуть болт, высверлите в нем сквозную дырку простым сверлом по металлу 3 мм. Шланг надевают на болт и закрепляют маленьким хомутиком с помощью отвертки. Второй конец шланга крепим на насос и опять-таки закрепляем хомутом, чтобы все было герметично.

В бутылку набирают отраву для опрыскивания жуков или же воду для полива урожая. Прикручивают емкость к верхушке пульверизатора, что крепится на палке. Далее с закрытым соплом немножко подкачиваем насос, после этого раскручиваем сопло, и распрыскиватель начинает работу. Таким способом можно опрыскивать деревья любой высоты и большие грядки, при потребности приспособление можно просто положить на землю и подкачивать время от времени насос.

Вы можете сделать на даче даже небольшие теплицы из пленки, вам понадобится только вбить в землю металлический прут или палку и закрепить на основании полиэтиленовую пленку в виде конуса.

Видео о системе капельного полива с помощью пластиковой бутылки:

Снизу пленку закрепляют кругом от старой бочки или прилаживают камнями.

Заключение по теме

Теперь вы знаете, как сделать дорогостоящие инструменты для дачного участка без существенных затрат денег, времени и нервов. Главное — не то, чем вы пользуетесь для благоустройства своего участка, а то, что работа должна вам нравиться и пребывание на даче должно приносить радость.

конструкция устройства, ремонт своими руками, применение

Область применения вариатора в технике большая, его применяют и для оптимизации режима движения автомобиля. Это устройство, при помощи которого меняется передаточное число от двигателя к трансмиссии.

В автомобильной промышленности с его помощью удается эффективно подбирать отношение передаточного числа (двигатель-трансмиссия). Как ремонтировать вариатор своими руками, его преимущества и недостатки раскрываются в этой статье.

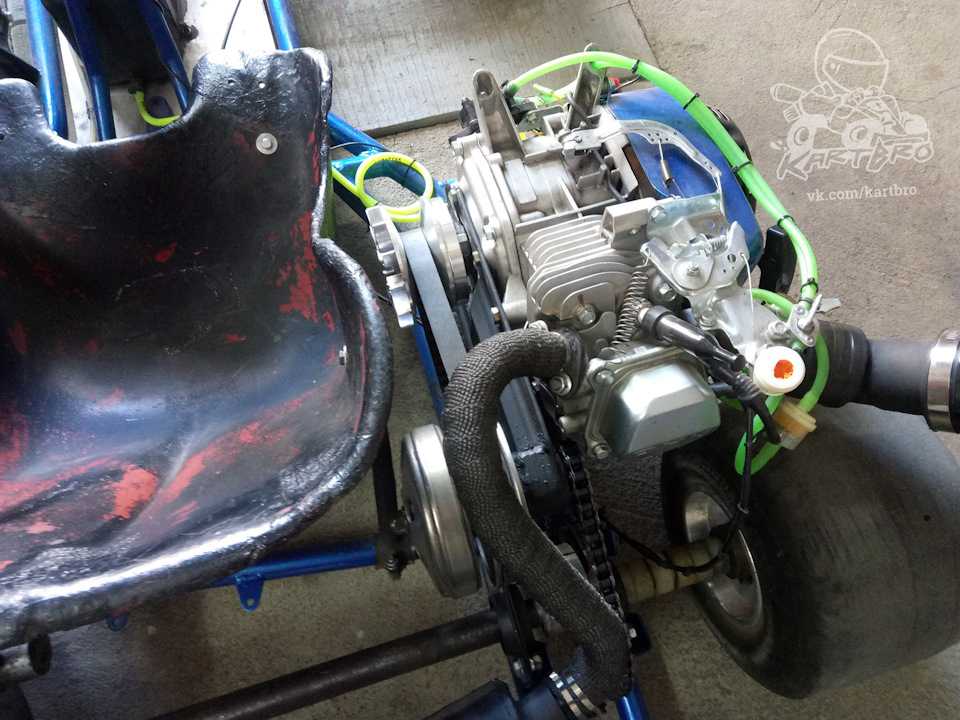

Вариатор, его применение, положительные факторы

Автомобили, выпускаемые с вариатором, отличаются экономичностью, так как двигатель работает почти постоянно в оптимальном режиме, меньшее количество выбрасываемых в воздух токсичных газов, лучший разгон авто.

Обеспечивается плавным передаточным отношением и плавный набор хода авто, нет рывков. Узлы трансмиссии служат более длительный срок, чем в ступенчатой коробке передач. Когда сравнивать вариатор с АКПП, то конструкция их проще, что позволяет делать ремонт своими руками.

Несмотря на все положительные качества, это устройство не является идеальной коробкой передач, причиной этому является фрикционная его работа. Это когда крутящийся момент передается при помощи трения, и имеет ограничения, если их превысить, ремень начнет проскальзывать, с большой скоростью износа.

Вариатор на автомобиле нежелательно часто использовать на максимальных нагрузках, не стоит применять на этих авто и «спортивный» режим вождения, с частыми рывками, торможениями. Идеальное и долговременная работа его, это когда машина эксплуатируется в спокойном вождении, плавно.

Как работает вариатор

На современных автомобилях применяется два вида вариаторов:

Клиноременная передача.
Торовая передача.

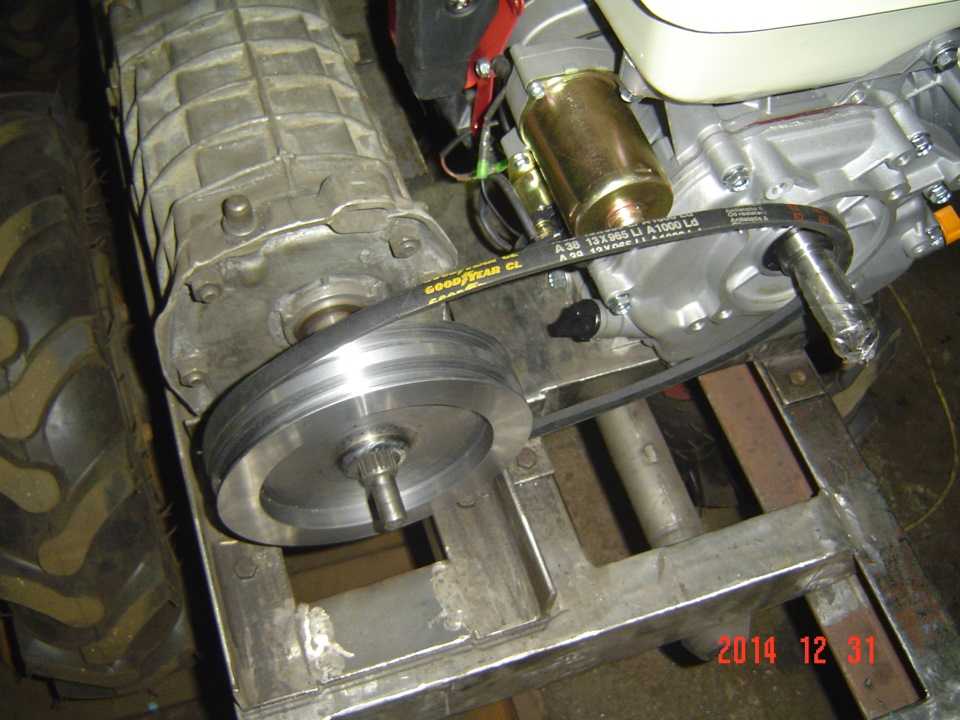

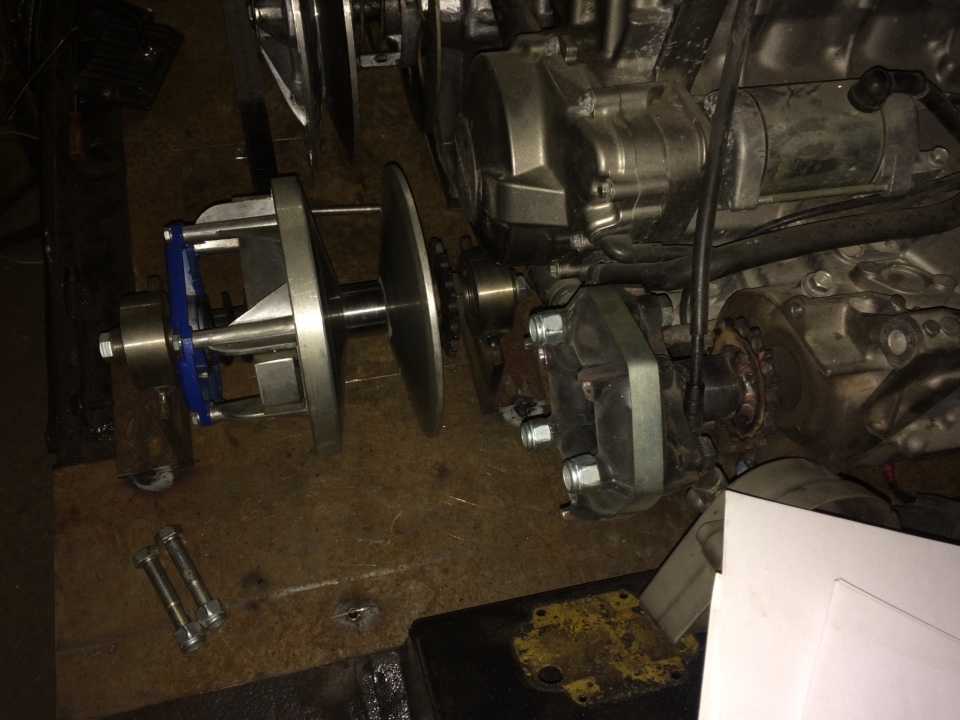

Клиноременная передача состоит из 2 шкивов, между которыми натянут ремень особенного изготовления. Первый шкив соединяется с двигателем машины (ведущий), второй шкив (ведомый) соединяется с ведущими колесами автомобиля. Применяются раздвижные шкивы, они состоят из 2 половинок, когда они сближаются, ремень выталкивается, а когда раздвигаются, он проваливается. Происходит синхронное изменение радиусов вращение, с увеличением на одном шкиве, делается уменьшение на другом шкиве. Этим достигается плавность передаточного отношения.

Когда радиус ведущего шкива меньше, а у ведомого больше, это пониженная передача. В случае вращения ремня по большому радиусу на ведущем шкиве и маленьком на ведомом шкиве, это повышенная передача.

Несмотря на простоту, применение вариатора в автомобилях началось недавно, этому способствовало изобретение специального ремня. Простой ремень для этих целей не годится.

Ремень клиноременной передачи

Ремень для вариатора с клиноременной передачей делается из 2 металлических лент, на которые нанизываются пластинки, из металла имеющие специальную форму. Когда звенья ремня прижимаются друг к другу, происходит передача усилия толканием их ведущим шкивом.

Важно! Ведущий шкив, соединенный с двигателем, толкает металлические звенья ремня, зажатые между его дисками, а они толкают уже соседние звенья до ведомого шкива. Этот ремень является толкающим, что позволило таким образом, передавать большие усилия и применить его на автомобилях.

В некоторых технических самоходных машинах применяется цепная передача вместо клиноременной, отличий по принципу работы нет, кроме одного, цепь передает тянущее усилие и мощность через торцы осей звеньев цепи, выполненных в скошенном виде.

Торовые вариаторы

Для большей передачи крутящего момента применяются торовые вариаторы, по сравнению с клиноременными передачами. Для них сохраняются недостатки, имеющиеся в клиноременных передачах, усилие как в одной, так и во второй передаче происходит при помощи трения.

Стоимость торового вариатора выше, чем клиноременного, это обуславливается деталями его конструкции, выполненные из высокопрочной стали, и в его обслуживании применяется специальная фрикционная смазка.

Ремонт вариатора своими руками

Для лучшего понимания вопроса рассмотрим, из чего состоит практическая конструкция вариатора:

Устройство плавного хода, для начала движения авто с места стоянки.
Устройство, обеспечивающее задний ход автомобилю.
Система управления.
Гидронасос.

Из вышеприведенного материала, видно, что вариатор можно рассматривать как вид АКПП и ремонтировать его самостоятельно непросто, для этого надо иметь навыки и знать его конструкцию:

Функцию сцепления на авто с вариатором выполняет пакет фрикционов, вместо них может применяться гидротрансформатор. Фрикционы использовать проще, они меньше по габаритам, но плавное включение скоростей лучше у гидротрансформатора, он эксплуатируется дольше, его параметры лучше в момент разгона авто.
Планетарная передача обеспечивает движение автомобиля назад.
В систему управления входят: блок управления, гидравлическая система взаимодействия шкивов, датчики. Работает она по принципу сбора данных (обороты двигателя, какая скорость авто, в каком положении педаль «газа») и определения для них лучшего передаточного отношения.
Гидронасос обеспечивает нужное давление в гидравлической системе, а также смазку элементов конструкции вариатора. В системе поддерживается давление пропорциональное крутящемуся моменту, когда он больше, диски сжимаются сильнее, ремни не проскальзывают.

На примере АКПП авто Nissan, можно рассмотреть подробнее ремонт вариатора своими руками. Проблема возникает, когда автомобиль двигается со скоростью 50-60 км/час, вариатор начинает издавать неприятный шум, это распространенная болезнь для этой марки авто.

Инструменты, необходимые для ремонта вариатора:

Ударная отвертка, не электрическая, мощная.
Хомуты 6 штук.
Молоток.
Набор ключей 10-14.
Подготовить емкость для маленьких запасных частей.

В процессе разборки вариатора все детали располагаем на рабочей поверхности в последовательности их снятия, это поможет при сборке устройства.

Действия, выполняемые по порядку:

Откручиваем с крышки раздатки болты, их 6 штук.
Отверткой необходимо зацепиться за края раздатки и снять ее.
Видим конический подшипник, который надо вынуть и поместить в емкость, в которой есть уже 6 болтов.
Перевернем вариатор.
Вынимаем в этом положении часть его корпуса и вал.
Для снятия крышки ее обстукиваем молотком, снимаем крышку, это 50% работы.
Открываются шестерни, снимаем их, складываем в другую емкость.
Откручиваем доступные винты насоса, снимаем шестерню с цепью насоса.
Открылся доступ к масляному насосу. Снимаем аккуратно, за кончик вала движением вверх, насос отходит.
Снимается вал. С другой стороны коробки получается все снято.
Опять переворачиваем вариатор и снимаем крышку при помощи отвертки.

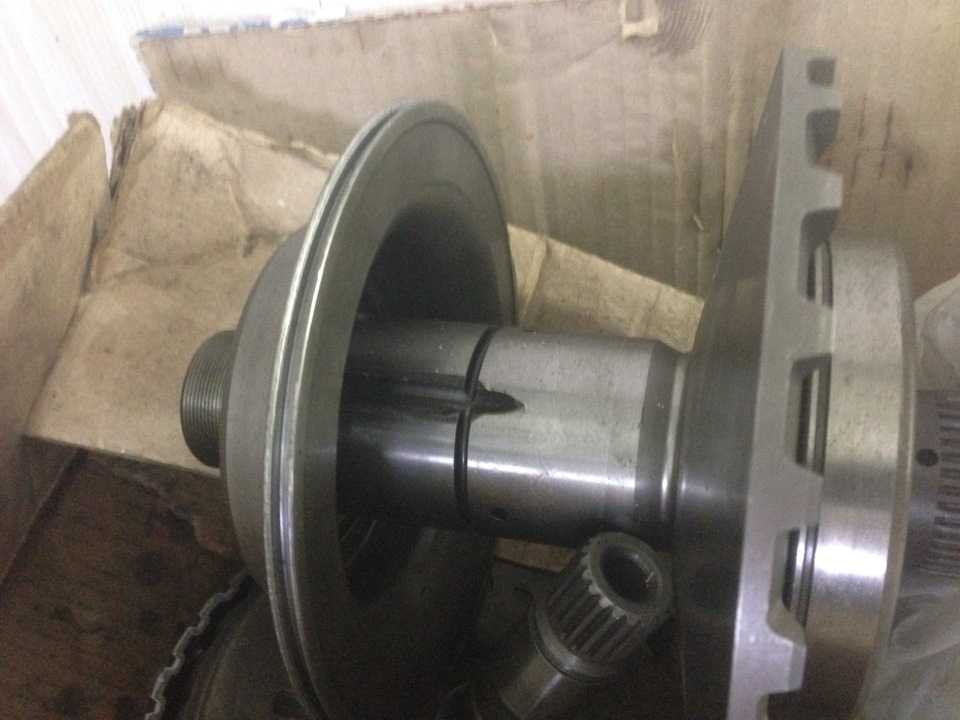

Открывается доступ к узлам вариатора, это два вала и ремень. Проводится осмотр узлов визуально со всех сторон при хорошем освещении.
Хомутами можно стянуть ремни, затем извлекаем шкивы с ремнем из корпуса вариатора.
На рабочей поверхности вынимаем шкивы из ремня. Открывается подшипник, если потянуть за его кольцо можно почувствовать неравномерный люфт, что является причиной шума.
Заменяем подшипник и выполняем сборку в обратном порядке.

Таким образом, своими руками был устранен шум в АКПП, необходимо отметить, что все узлы в процессе разборки промываются бензином, а когда собираются элементы, требующие специальной смазки, должны смазываться.

Применение вариатора в станках

Станочное оборудование оснащается вариатором в случаях, когда необходимо изменять скорость вращения заготовки. В промышленных вариантах токарных станков предусматривается несколько шкивов, и перестановка ремня между ними, это неудобно, такая операция требует остановки станочного оборудования.

Альтернативой для работы станочного оборудования является самодельный вариатор для станка. Недостатком его является проскальзывание ремня, но это и защищает двигатель, когда происходит клин заготовки. Специалисты, рассмотрев самодельный вариатор, пришли к выводу, что при имеющихся недостатках, он увеличивает производительность работы, не надо выключать станок, и скорость регулируется плавно.

Рассмотрим, из чего состоит станочный вариатор, и каким образом можно его изготовить самостоятельно, когда дома есть токарный станок.

Необходимые операции:

Изготавливаем конусы, можно использовать древесину твердой породы. Они выпиливаются электролобзиком, с углом наклона равным углу конуса.
Деревянные конусы необходимо посадить на металлические стержни как можно глубже зафиксировать их шурупами.
С помощью роликов делается направляющая, которая дает хождение ремню по конусам и фиксации на нужной скорости. Если нет роликов, для этой операции используются нужных размеров подшипники.
С помощью резьбовой штанги и вращающегося винта направляющая двигается вдоль конусов.

Лучшую модель можно собрать с применением круглых ремней. В домашних условиях, для собственного токарного станка такой вариатор значительно помогает в работе.

Автор: Фёдор Ильич Артёмов

Хороший металлообрабатывающий станок должен быть жестким, вы уменьшите деформации и вибрации, что повысит точность и производительность резки.

Технические варианты будут адаптированы в соответствии с вашими требованиями и, конечно же, вашими финансами. Если вы, как и я, думаете превратить свой станок в ЧПУ, он будет спроектирован с самого начала, чтобы избежать неприятных сюрпризов.

Прежде всего, необходимо задать правильные вопросы, чтобы установить набор спецификаций:
Что я хочу обработать?
Какой размер мне нужен?
Мне нужен токарный станок, фрезерный станок или и то, и другое?
Какой уровень производительности мне нужен ? Скорость, мощность, точность и т.д…
Какой будет скорость использования ? Это позволит оценить срок службы.
Какой у меня уровень оборудования для строительства?

Одним из наиболее важных технических решений является технология осевых направляющих и их движение.

Призматический металл на металлической направляющей, линейные шарикоподшипники, блоки подшипников с предварительным натягом?

Винтовой привод ISO, трапециевидный винт, шариковый винт?

Для каждого выбора качество и результат будут разные, но и цена тоже, отсюда сложность выбора.
Например, 15-миллиметровый подшипниковый блок стоит около 30 евро (2018 г.), и обычно требуется 4 на ось или уже более 350 евро на 3 оси.

Для своего станка я выбрал 100% самодельный станок, в котором используются практически металлические направляющие и iso-винты для движения.
Этот выбор является наиболее экономичным и имеет очень хорошую жесткость, когда все очень хорошо отрегулировано. Эта технология наведения используется на старых промышленных машинах.
Конечно, современные ЧПУ используют почти все роликовые блоки и направляющие с предварительным натягом, а также шарико-винтовые пары с гайками с предварительным натягом, но монетодержателю-любителю это недоступно.

При использовании металлических/металлических направляющих предусмотрите длинные направляющие, на практике соблюдайте соотношение длины и ширины более 1,5. Для каретки описанной колонны соотношение равно 2 (ширина = 60 мм, длина = 120 мм). Это правило позволяет избежать явления заклинивания и уменьшает дефект «шнурка» кареток, тем самым повышая точность направляющих.

Все каретки должны быть снабжены пластинами из латуни, бронзы или ПТФЭ (тефлона) для облегчения скольжения. Некоторые пластины снабжены регулировочными винтами для регулировки люфта из-за износа.

Подающие винты следует выбирать с разумным шагом, в идеале следует использовать резьбовые стержни M6, поскольку шаг составляет 1 мм, поэтому при одном обороте рукоятки ваша каретка перемещается на 1 мм, добавьте градуированный барабан на 40 делений (легко сделать с помощью помощью небольшой запасной шестерни) и у вас есть суппорт 0,025 мм.

Мой шпиндель приводится в действие блоком двигателя сверла Peugeot с двухскоростной коробкой передач и электронным диммером.
Для того, чтобы иметь лучший диапазон скоростей и хороший крутящий момент для патрона, я добавил две другие механические скорости и редуктор с зубчатым ремнем, это дает диапазон скоростей от 120 до 4500 об/мин и позволяет мне снимать стружку толщиной более 1 мм в сталь с твердосплавным инструментом.

На принципиальной схеме показана кинематическая цепь шпинделя и подшипниковых узлов.

Чтобы быть уверенным в результате, перед началом строительства необходимо составить серьезные планы, начерчены ли эти планы от руки или в САПР, неважно, это вопрос практики.
Чертежи моей машины теперь очень старые, и, поскольку они были начерчены вручную на большой кальке, мне трудно их отсканировать и разбросать.
