Мощностные характеристики установки или сети являются основными для большинства известных электрических приборов. Активная мощность (проходящая, потребляема) характеризует часть полной мощности, которая передается за определенный период частоты переменного тока.

Определение

Активная и реактивная мощность может быть только у переменного тока, т. к. характеристики сети (силы тока и напряжения) у постоянного всегда равны. Единица измерений активной мощности  Ватт, в то время, как реактивной – реактивный вольтампер и килоВАР (кВАР). Стоит отметить, что как полная, так и активная характеристики могут измеряться в кВт и кВА, это зависит от параметров конкретного устройства и сети. В промышленных цепях чаще всего измеряется в килоВаттах.

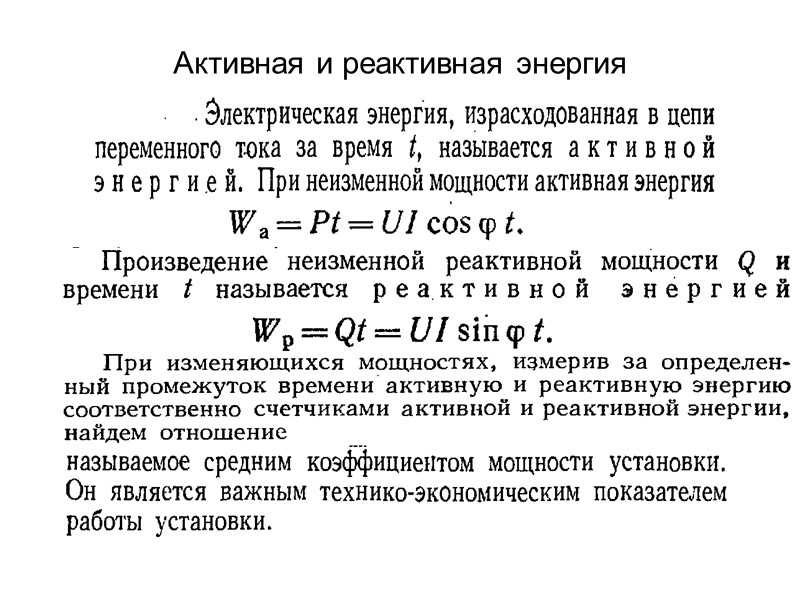

Соотношение энергий

Электротехника используется активную составляющую в качестве измерения передачи энергии отдельными электрическими приборами. Рассмотрим, сколько мощности потребляют некоторые из них:

Прибор Мощность бытовых приборов, Вт/час
Зарядное устройство 2
Люминесцентная лампа ДРЛ От 50
Акустическая система 30
Электрический чайник 1500
Стиральной машины 2500
Полуавтоматический инвертор 3500
Мойка высокого давления 3500



Исходя из всего, сказанного выше, активная мощность – это положительная характеристика конкретной электрической цепи, которая является одним из основных параметров для выбора электрических приборов и контроля расхода электричества.

Генерация активной составляющей

Обозначение реактивной составляющей:

Это  номинальная величина, которая характеризует нагрузки в электрических устройствах при помощи колебаний ЭМП и потери при работе прибора. Иными словами, передаваемая энергия переходит на определенный реактивный преобразователь (это конденсатор, диодный мост и т. д.) и проявляется только в том случае, если система включает в себя эту составляющую.

Расчет

Для выяснения показателя активной мощности, необходимо знать полную мощность, для её вычисления используется следующая формула:

S = U \ I, где U – это напряжение сети, а I – это сила тока сети.

Этот же расчет выполняется при вычислении уровня передачи энергии катушки при симметричном подключении. Схема имеет следующий вид:

Схема симметричной нагрузки

Расчет активной мощности учитывает угол сдвига фаз или коэффициент (cos φ), тогда:

S = U * I * cos φ.

Очень важным фактором является то, что эта электрическая величина может быть как положительной, так и отрицательной. Это зависит от того, какие характеристики имеет cos φ. Если у синусоидального тока угол сдвига фаз находится в пределах от 0 до 90 градусов, то активная мощность положительная, если от 0 до -90 – то отрицательная. Правило действительно только для синхронного (синусоидального) тока (применяемого для работы асинхронного двигателя, станочного оборудования).

Также одной из характерных особенностей этой характеристики является то, что в трехфазной цепи (к примеру, трансформатора или генератора), на выходе активный показатель полностью вырабатывается.

Расчет трехфазной сети

Максимальная и активная обозначается P, реактивная мощность – Q.

Из-за того, что реактивная обуславливается движением и энергией магнитного поля, её формула (с учетом угла сдвига фаз) имеет следующий вид:

QL = ULI = I2xL

Для несинусоидального тока очень сложно подобрать стандартные параметры сети. Для определения нужных характеристик с целью вычисления активной и реактивной мощности используются различные измерительные устройства. Это вольтметр, амперметр и прочие. Исходя от уровня нагрузки, подбирается нужная формула.

Из-за того, что реактивная и активная характеристики связаны с полной мощностью, их соотношение (баланс) имеет следующий вид:

S = √P2 + Q2, и все это равняется U*I .

Но если ток проходит непосредственно по реактивному сопротивлению. То потерь в сети не возникает. Это обуславливает индуктивная индуктивная составляющая – С и сопротивление – L. Эти показатели рассчитываются по формулам:

Сопротивление индуктивности: xL = ωL = 2πfL,

Сопротивление емкости: хc = 1/(ωC) = 1/(2πfC).

Для определения соотношения активной и реактивной мощности используется специальный коэффициент. Это очень важный параметр, по которому можно определить, какая часть энергии используется не по назначению или «теряется» при работе устройства.

При наличии в сети активной реактивной составляющей обязательно должен рассчитываться коэффициент мощности. Эта величина не имеет единиц измерения, она характеризует конкретного потребителя тока, если электрическая система содержит реактивные элементы. С помощью этого показателя становится понятным, в каком направлении и как сдвигается энергия относительно напряжения сети. Для этого понадобится диаграмма треугольников напряжений:

Диаграмма треугольников напряжений

К примеру, при наличии конденсатора формула коэффициента имеет следующий вид:

cos φ = r/z = P/S

Для получения максимально точных результатов рекомендуется не округлять полученные данные.

Компенсация

Учитывая, что при резонансе токов реактивная мощность равняется 0:

Q = QL – QC = ULI – UCI

Для того чтобы улучшить качество работы определенного устройства применяются специальные приборы, минимизирующие воздействие потерь на сеть. В частности, это ИБП. В данном приборе не нуждаются электрические потребители со встроенным аккумулятором (к примеру, ноутбуки или портативные устройства), но для большинства остальных источник бесперебойного питания является необходимым.

При установке такого источника можно не только установить негативные последствия потерь, но и уменьшить траты на оплату электричества. Специалисты доказали, что в среднем, ИБП поможет экономить от 20 % до 50 %. Почему это происходит:

  1. Значительно уменьшается нагрузка силовых трансформаторов;
  2. Провода меньше нагреваются, это не только положительно влияет на их работу, но и повышает безопасность;
  3. У сигнальных и радиоустройств уменьшаются помехи;
  4. На порядок уменьшаются гармоники в электрической сети.

В некоторых случаях специалисты используют не полноценные ИБП, а специальные компенсирующие конденсаторы. Они подходят для бытового использования, доступны и продаются в каждом электротехническом магазине. Для расчета планируемой и полученной экономии можно использовать все вышеперечисленные формулы.

Что такое полная, активная и реактивная мощность?

ЧТО ТАКОЕ ПОЛНАЯ, АКТИВНАЯ И РЕАКТИВНАЯ МОЩНОСТЬ? ОТ СЛОЖНОГО К ПРОСТОМУ.



В повседневной жизни практически каждый сталкивается с понятием «электрическая мощность», «потребляемая мощность» или «сколько эта штука «кушает» электричества». В данной подборке мы раскроем понятие электрической мощности переменного тока для технически подкованных специалистов и покажем на картинке электрическую мощность в виде «сколько эта штука кушает электричества» для людей с гуманитарным складом ума :-). Мы раскрываем наиболее практичное и применимое понятие электрической мощности и намеренно уходим от описания дифференциальных выражений электрической мощности.



ЧТО ТАКОЕ МОЩНОСТЬ ПЕРЕМЕННОГО ТОКА?

В цепях переменного тока формула для мощности постоянного тока может быть применена лишь для расчёта мгновенной мощности, которая сильно изменяется во времени и для практических расчётов бесполезна. Прямой расчёт среднего значения мощности требует интегрирования по времени. Для вычисления мощности в цепях, где напряжение и ток изменяются периодически, среднюю мощность можно вычислить, интегрируя мгновенную мощность в течение периода. На практике наибольшее значение имеет расчёт мощности в цепях переменного синусоидального напряжения и тока.

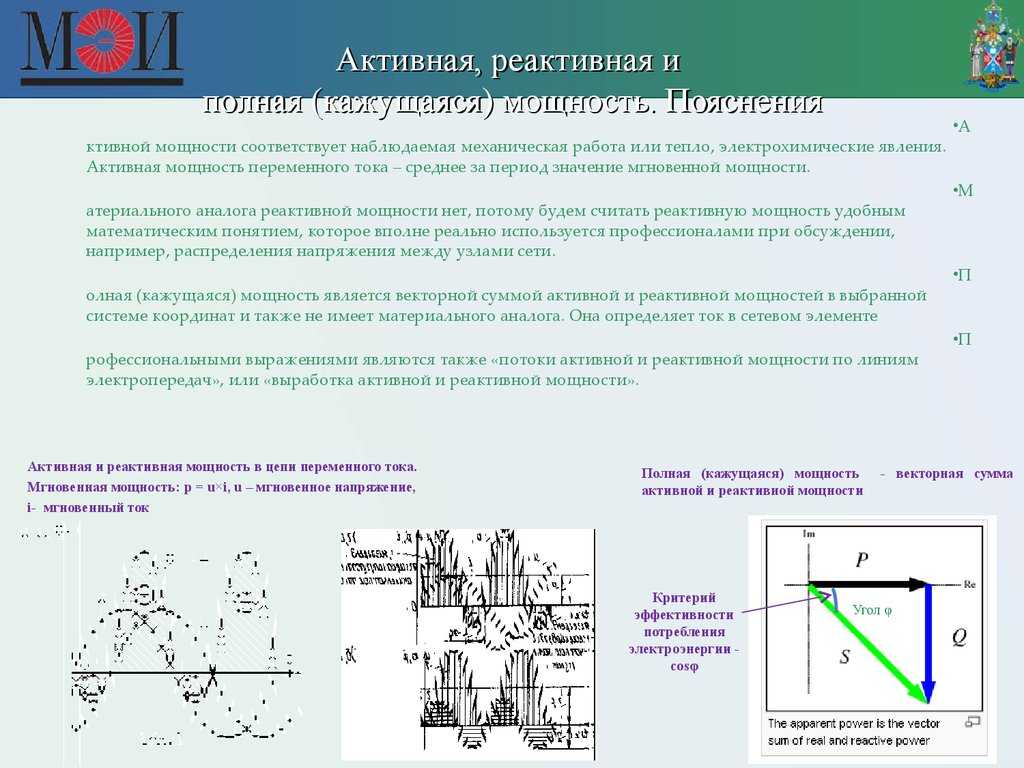

Для того, чтобы связать понятия полной, активной, реактивной мощностей и коэффициента мощности, удобно обратиться к теории комплексных чисел. Можно считать, что мощность в цепи переменного тока выражается комплексным числом таким, что активная мощность является его действительной частью, реактивная мощность — мнимой частью, полная мощность — модулем, а угол φ (сдвиг фаз) — аргументом. Для такой модели оказываются справедливыми все выписанные ниже соотношения.

Активная мощность (Real Power)

Единица измерения — ватт (русское обозначение: Вт, киловатт — кВт; международное: ватт -W, киловатт — kW).

Среднее за период Τ  значение мгновенной мощности называется активной  мощностью, и



выражается формулой:

В цепях однофазного синусоидального тока , где υ и Ι это  среднеквадратичные значения напряжения и тока,  а φ — угол сдвига фаз между ними.

Для цепей несинусоидального тока электрическая мощность равна сумме соответствующих средних мощностей отдельных гармоник. Активная мощность характеризует скорость необратимого превращения электрической энергии в другие виды энергии (тепловую и электромагнитную). Активная мощность может быть также выражена через силу тока, напряжение и активную составляющую сопротивления цепи r или её проводимость g по формуле . В любой электрической цепи как синусоидального, так и несинусоидального тока активная мощность всей цепи равна сумме активных мощностей отдельных частей цепи, для трёхфазных цепей электрическая мощность определяется как сумма мощностей отдельных фаз. С полной мощностью S, активная связана соотношением .

В теории длинных линий (анализ электромагнитных процессов в линии передачи, длина которой сравнима с длиной электромагнитной волны) полным аналогом активной мощности является проходящая мощность, которая определяется как разность между падающей мощностью и отраженной мощностью.

Реактивная мощность (Reactive Power)

Единица измерения — вольт-ампер реактивный (русское обозначение: вар, кВАР; международное: var).

Реактивная мощность — величина, характеризующая нагрузки, создаваемые в электротехнических устройствах колебаниями энергии электромагнитного поля в цепи синусоидального переменного тока, равна произведению среднеквадратичных значений напряжения U и тока I, умноженному на синус угла сдвига фаз φ между ними:

 (если ток отстаёт от напряжения, сдвиг фаз считается положительным, если опережает — отрицательным). Реактивная мощность связана с полной мощностью S и активной мощностью P  соотношением:  .

Физический смысл реактивной мощности — это энергия, перекачиваемая от источника на реактивные элементы приёмника (индуктивности, конденсаторы, обмотки двигателей), а затем возвращаемая этими элементами обратно в источник в течение одного периода колебаний, отнесённая к этому периоду.

Необходимо отметить, что величина sin φ для значений φ от 0 до плюс 90° является положительной величиной. Величина sin φ для значений φ от 0 до минус 90° является отрицательной величиной. В соответствии с формулой

реактивная мощность может быть как положительной величиной (если нагрузка имеет активно-индуктивный характер), так и отрицательной (если нагрузка имеет активно-ёмкостный характер). Данное обстоятельство подчёркивает тот факт, что реактивная мощность не участвует в работе электрического тока. Когда устройство имеет положительную реактивную мощность, то принято говорить, что оно её потребляет, а когда отрицательную — то производит, но это чистая условность, связанная с тем, что большинство электропотребляющих устройств (например,асинхронные двигатели), а также чисто активная нагрузка, подключаемая через трансформатор, являются активно-индуктивными.

Синхронные генераторы, установленные на электрических станциях, могут как производить, так и потреблять реактивную мощность в зависимости от величины тока возбуждения, протекающего в обмотке ротора генератора. За счёт этой особенности синхронных электрических машин осуществляется регулирование заданного уровня напряжения сети. Для устранения перегрузок и повышения коэффициента мощности электрических установок осуществляется компенсация реактивной мощности.

Применение современных электрических измерительных преобразователей на микропроцессорной технике позволяет производить более точную оценку величины энергии возвращаемой от индуктивной и емкостной нагрузки в источник переменного напряжения

Полная мощность (Apparent Power)

Единица полной электрической мощности — вольт-ампер (русское обозначение: В·А, ВА, кВА-кило-вольт-ампер; международное: V·A, kVA).

Полная мощность — величина, равная произведению действующих значений периодического электрического тока I в цепи и напряжения U на её зажимах: ; соотношение полной мощности с активной и реактивной мощностями выражается в следующем виде:     где P — активная мощность, Q — реактивная мощность (при индуктивной нагрузке Q›0, а при ёмкостной Q‹0).

Векторная зависимость между полной, активной и реактивной мощностью выражается формулой:

Полная мощность имеет практическое значение, как величина, описывающая нагрузки, фактически налагаемые потребителем на элементы подводящей электросети (провода, кабели, распределительные щиты, трансформаторы, линии электропередачи), так как эти нагрузки зависят от потребляемого тока, а не от фактически использованной потребителем энергии. Именно поэтому полная мощность трансформаторов и распределительных щитов измеряется в вольт-амперах, а не в ваттах.



Визуально и интуитивно-понятно все вышеперечисленные формульные и текстовые описания полной, реактивной и активной мощностей передает следующий рисунок 🙂

Специалисты компании НТС-групп (ТМ Электрокапризам-НЕТ) имеют огромный опыт подбора специализированного оборудования для построения систем обеспечения жизненно важных объектов бесперебойным электропитанием. Мы умеем максимально качественно учитывать большое количество электрических и эксплуатационных параметров, которые влияют на выбор оборудования. Производители ИБП и электрогенераторов в документации обязательно указывают полную и активную мощность. Производители стабилизаторов напряжения обычно указывают коэффициент 1(кВт=кВА). Специалисты компании НТС-ГРУПП помогут Вам разобраться  в технических характеристиках и максимально комфортно купить ИБП. Несмотря на то что у нас большой выбор стабилизатор напряжения для дома или офиса-  мы поможем Вам найти именно тот, который Вам нужен.



© Материал подготовлен специалистами компании НТС-групп (ТМ Электрокапризам-НЕТ) с использованием информации из открытых источников, в т.ч. из свободной энциклопедии ВикипедиЯ https://ru.wikipedia.org

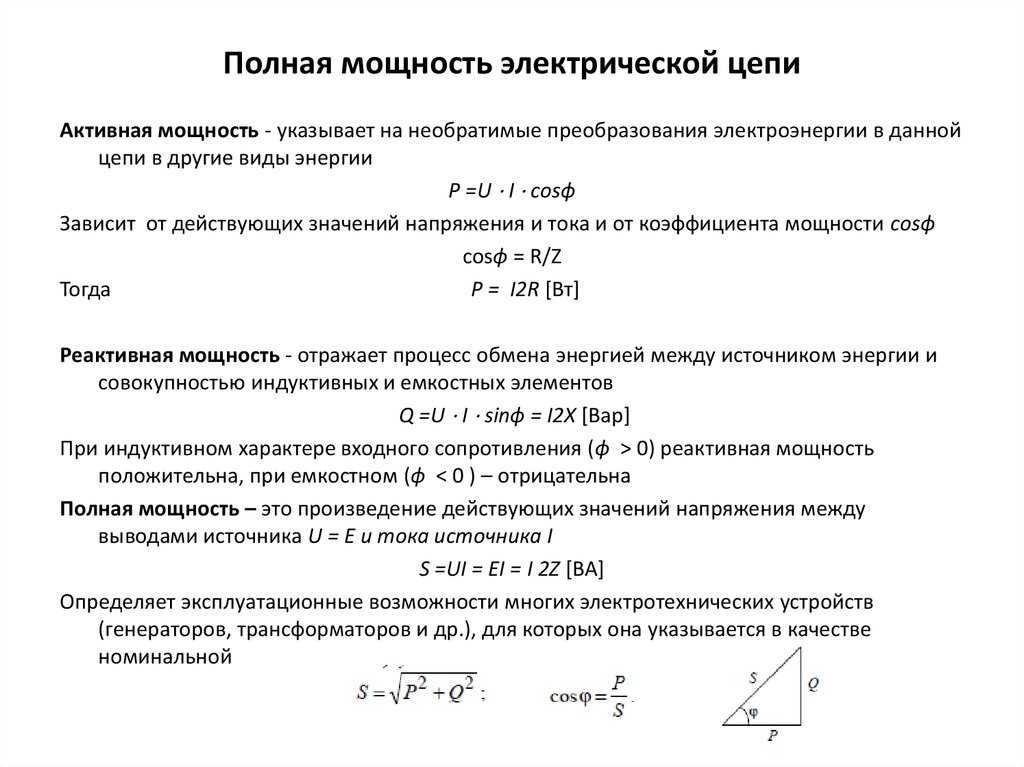

Активная, реактивная и полная мощность

Требуемая мощность электроснабжения электрической цепи зависит от

  • активной мощности — потребляемой мощности реального электрического сопротивления в цепи
  • реактивной мощности — мнимой индуктивной и емкостной потребляемой мощности в цепи

Требуемая мощность называется полной мощностью и представляет собой комплексное значение, которое может быть выражено в виде треугольника Пифагора, как показано на рисунке ниже.

Полная мощность — S

Полная мощность — это мощность, подаваемая в электрическую цепь — обычно от поставщика электроэнергии в сеть — для покрытия фактической и реактивной мощности, потребляемой нагрузками.

Очевидная мощность может быть рассчитана как

S = (Q 2 + P 2 ) 1/2 (1)

, где

S = очевидно вольт-ампер, ВА)

Q = потребляемая реактивная мощность в нагрузке (реактивный вольт-ампер, ВАр)

P = потребляемая активная мощность в нагрузке (Вт, Вт) Напряжение системы переменного тока, умноженное на протекающий ток. Полная мощность представляет собой комплексное значение и векторную сумму активной и реактивной мощности, как показано на рисунке выше.

Однофазный ток

S = U I                  (2a)

where

U = electric potential (V)

I = current (A)

Three Phase Current

S =  3 1/2 U I

= 1,732 U I                 (2b)

Активная мощность — P

Активная — или Реальная или Фактическая мощность в нагрузке — 900. Активная мощность измеряется в Вт (Вт) и мощность, потребляемая электрическим сопротивлением.

  • True power is the current in phase with the voltage multiplied with the voltage
Single Phase Current

P = U I cos φ

   = U I PF                   (3a)

where

φ  = фазовый угол между электрическим потенциалом (напряжением) и током

PF = cos φ

    =  Power Factor

Three Phase Current

P = 3 1/2 U I cos φ

  = 1.732 U I PF                     (3b)

Direct Current

P = U I                        (3c)

Реактивная мощность – Q

Реактивная мощность – это мнимая или комплексная мощность в емкостной или индуктивной нагрузке. Реактивная мощность представляет собой обмен энергией между источником питания и реактивными нагрузками, при котором чистая мощность не увеличивается и не теряется. Чистая средняя реактивная мощность равна нулю. Реактивная мощность накапливается и разряжается асинхронными двигателями, трансформаторами, соленоидами и конденсаторами. Чистая катушка индуктивности и чистый конденсатор не потребляют никакой мощности, поскольку за полупериод, какая бы мощность ни была получена от источника этими компонентами, такая же мощность возвращается к источнику.

Реактивная мощность должна быть сведена к минимуму, поскольку она увеличивает общий ток, протекающий в электрической цепи, не обеспечивая работу нагрузки. Повышенные реактивные токи обеспечивают только безвозвратные потери мощности из-за сопротивления ЛЭП.

Увеличение реактивной и полной мощности приведет к снижению коэффициента мощности — PF .

Реактивная индуктивная мощность измеряется в реактивных вольт-амперах (ВАр).

  • Реактивная мощность – это ток, противоречащий фазе напряжения, умноженный на напряжение
Single Phase Current

Q = U I sin φ        (4a)

where

φ  = phase angle

Three Phase Current

Q =  3 1/2 U I SIN φ

= 1,732 UI SIN φ (4B)

  • Электрический моторный калькулятор
  • Фактор энергии для трехпрофильного электроматического мотового мотока
  • Для трехклазного электроматового мотока
    • 0008

    Что такое активная, реактивная и полная мощность – определение и объяснение

    Активная мощность

    Определение: Мощность, которая фактически потребляется или используется в цепи переменного тока, называется Фактическая мощность или Активная мощность или Активная мощность . Измеряется в киловаттах (кВт) или МВт. Это фактические результаты электрической системы, которая управляет электрическими цепями или нагрузкой.

    Реактивная мощность

    Определение: Мощность, которая течет туда и обратно, что означает, что она движется в обоих направлениях в цепи или реагирует сама на себя, называется Реактивная мощность . Реактивная мощность измеряется в реактивных киловольт-амперах (кВАр) или МВАР.

    Полная мощность

    Определение: Произведение среднеквадратичного значения напряжения и тока называется Полная мощность . Эта мощность измеряется в кВА или МВА.

    Было замечено, что мощность расходуется только на сопротивление. Чистая катушка индуктивности и чистый конденсатор не потребляют никакой мощности, поскольку за полупериод, какая бы мощность ни была получена от источника этими компонентами, такая же мощность возвращается к источнику. Эта мощность, которая возвращается и течет в обоих направлениях в цепи, называется реактивной мощностью. Эта реактивная мощность не совершает никакой полезной работы в цепи.

    В чисто резистивной цепи ток совпадает по фазе с приложенным напряжением, тогда как в чисто индуктивной и емкостной цепи ток сдвинут по фазе на 90 градусов, т. е. если в цепь подключена индуктивная нагрузка, ток отстает от напряжения на 90 градусов, а при подключении емкостной нагрузки ток опережает напряжение на 90 градусов.

    Следовательно, из всего вышеизложенного можно сделать вывод, что ток в фазе с напряжением производит истинную или активную мощность , тогда как ток , сдвинутый по фазе на 90 градусов с напряжением, вносит вклад в реактивную мощность в цепи.

    Следовательно,

    • Истинная мощность = напряжение x ток в фазе с напряжением
    • Реактивная мощность = напряжение x ток не совпадают по фазе с напряжением

    Векторная диаграмма для индуктивной цепи показана ниже:

    Принимая за основу напряжение V, ток I отстает от напряжения V на угол ϕ.
