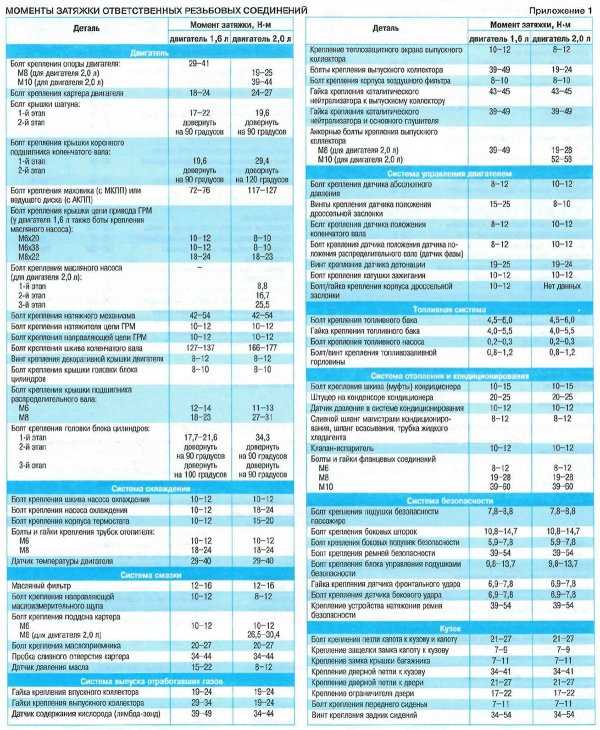

Сборка блока цилиндров (G4FA и G4FC)

УКАЗАНИЕ :

Промыть все детали перед сборкой.

Перед установкой деталей, нанести на все трущиеся поверхности тонкий слой моторного масла.

Заменить все прокладки, уплотнительные кольца и уплотнительные манжеты.

1. Собрать поршень с шатуном.

• Используя гидравлический пресс, запрессовать поршневой палец в поршень.

• Убедиться втом, что установочные метки поршня и шатуна направлены в сторону приводной цепи ГРМ.

2. Установить поршневые кольца.

• Установить проставку маслосъемного кольца с двумя боковыми рейками, вручную.

• Используя специальное приспособление, установить два компрессионных кольца так, чтобы идентификационные метки были направлены вверх.

• Расположить поршневые кольца так, чтобы замки располагались, как показано на рисунке ниже.

[1.4]

[1.6]

3. Установить вкладыши подшипников.

• Совместить выступ на вкладыше (А) с выборкой на шатуне и крышке шатуна (В).

• Установить вкладыши в шатун и крышку шатуна, как показано на рисунке.

4. Установить вкладыши подшипников коренных опор коленчатого вала.

УКАЗАНИЕ :

Верхние вкладыши коренных опор, устанавливаемые в блок цилиндров, имеют выборки для подвода моторного масла, на нижних — выборки отсутствуют.

• Совместить выступы на вкладышах с выборками на блоке цилиндров. Установить вкладыши в пять опор коленчатого вала (А), как показано на рисунке.

• Совместить выступы на вкладышах с выборками на крышках коренных опор. Установить вкладыши.

6. Установить коленчатый вал в блок цилиндров.

7. Установить крышки коренных опор на блок цилиндров.

8. Установить болты крепления крышек коренных опор.

УКАЗАНИЕ :

Болты крепления крышек коренных опор затягиваются в два шага.

При обнаружении каких-либо дефектов болтов, их необходимо заменить новыми.

• Нанести тонкий слой моторного масла на резьбовую часть болтов.

• Установить и затянуть 10 болтов крепления в два подхода, в последовательности указанной на рисунке. Момент затяжки: 1-ый шаг — 17.7 — 21.6 Н м; 2-й шаг-88°-92°.

УКАЗАНИЕ :

Всегда использовать новые болты крепления крышек коренных опор коленчатого вала.

• Проверить и убедиться, что коленчатый вал вращается плавно.

9. Проверить осевой зазор коленчатого вала.

10. Установить поршни в сборе с шатунами.

Перед установкой поршней в цилиндры, нанести тонкий слой моторного масла на выборки под кольца и зеркало цилиндра.

• Установить специальное приспособление для сжатия поршневых колец. Затем установить поршень в цилиндр и, нанося легкие удары деревянной рукояткой молотка, ввести его в цилиндр.

• Остановиться, когда приспособление для сжатия пружин высвободится. Проверить правильность установки шатуна относительно коленчатого вала.

• Установить крышки шатунов и затянуть болты крепления. Момент затяжки: 1-ый шаг 17.7 — 21.8 Н•м, 2-й шаг — 88° ~ 92°.

11. Нанести герметик на поверхность разъема картера блока цилиндров, как показано на рсиунке.

УКАЗАНИЕ :

Наносить необходимо герметик марки THREE-BOND 1217Н. Устанавливать картер необходимо в течение 5 минут после нанесение герметика.

12. Установить картер [А] на блок цилиндров. Затянуть болты крепления с моментом затяжки 18.6 -24.2 Н•м.

Герметик необходимо наносить вокруг отверстия под болты крепления.

13. Установить новое заднее уплотнительное кольцо.

• Нанести тонкий слой моторного масла на рабочую поверхность уплотнительной манжеты.

• Используя специальное приспособление(09231-Н1100, 09214-ЗК100) и молоток, запрессовать новую уплотнительную манжету, как показано на рисунке.

14. Установить маслоприемник с новой прокладкой. Затянуть два болта крепления моментом затяжки 19.6-26.5 Н•м.

15. Установить масляный поддон. • Используя скребок, удалить старый герметик с поверхности разъема.

Проверить и убедиться в том, что поверхность чистая, при необходимости промыть растворителем и высушить.

• Нанести герметик с толщиной валика 3 мм. Использовать герметик марки ТВ 1217Н.

УКАЗАНИЕ :

Для предотвращения утечек моторного масла, запрессовать герметик во внутрь отверстий под болты крепления масляного поддона. Установку масляного поддона необходимо производить в течение 5 минут после нанесения герметика.

После сборки, не заливать моторное масло в течение 30 минут.

• Установитьболтыкрепления масляного поддона и затянуть с моментом затяжки 9.8 — 11.8 Н•м.

16. Установить датчик давления моторного масла.

• Перед установкой, необходимо нанести на резьбовую часть датчика клеевое соединение.

• Завернуть датчик давления с моментом затяжки 7.8 11.8 Н•м.

17. Установить датчик детонации и масляный фильтр. Момент затяжки: 16.7 — 26.5 Н•м.

18. Установитьтрубку щупа для измерения уровня моторного масла.

• Установить новое уплотнительное кольцо.

• Нанести тонкий слой моторного масла на уплотнительное кольцо.

• Установит трубку щупа и затянуть болт крепления моментом затяжки 9.8 — 11.8 Н•м.

19. Установить головку блока цилиндров.

20. Установить цепь привода ГРМ.

21. Снять двигатель со стенда.

22. Установить ведущую пластину (автомобили с АКП]. Затянуть боты крепления с моментом затяжки 71.6 — 75.5 Н•м.

23. Установить маховик (автомобили с МКП). Затянуть болты крепления с моментом затяжки 71.6 -75.5 Н•м.

Установка ГБЦ (G4FA и G4FC)

Перед установкой промыть все части.

Всегда использовать новые прокладку головки блока цилиндров и прокладки выпускного и впускного коллектора Всегда использовать новые болты крепления головки блока цилиндров.

Прокладка головки блока цилиндров металлическая, необходимо быть осторожным, чтобы перед установкой не погнуть ее.

Провернуть коленчатый вал по часовой стрелке, чтобы установить поршень первого цилиндра в положение ВМТ.

1. Установить головку блока цилиндров в сборе.

• Перед установкой, удалить с поверхности контакта головки блока и блока цилиндров остатки герметика.

• Перед установкой прокладки головки блока цилиндров, нанести герметик на поверхность разъема блока цилиндров. Затем установить головку блока цилиндров в течение 5 минутпосле нанесения герметика.

УКАЗАНИЕ :

Обратить внимание на представленный ниже рисунок, на котором указан способ нанесения герметика.

Толщина валика 2.0 — 3.0 мм. Расположение: 1.0 — 1.5 мм от края. Герметик: Three bond 1217Н.

7. Прокладка головки блока, 2. Герметик [ТВ 1217Н), 3. Блок цилиндров

Послеустановкипрокладки головки блока цилиндров на блок цилиндров, нанести на прокладку герметик. Головку блока цилиндров необходимо установить в течение 5 минут после нанесения герметика.

2. Установить головку блока цилиндров, аккуратно, чтобы не повредить прокладку.

3. Установить болты крепления головки блока цилиндров вместе с шайбами.

• Затянуть 10 болтов крепления в несколько подходов, в последовательности указанной на рисунке. Момент затяжки:

1-ый шаг — 19.7 — 21.6 Н•м;

2-й шаг — 90°±5°; 3-й шаг 100°±5°.

УКАЗАНИЕ :

Всегда использовать новые болты крепления головки блока цилиндров.

4. Установить контрольный клапан давления масла (OCV). Момент затяжки 9.8-11.8 Н•м.

5. Затянуть болты крепления контрольного клапана охлаждающей жидкости в сборе (А), после подсоединения патрубка системы вентиляции (В). Момент затяжки: 9.8 — 11.8 Н•м (Мб), 18.6 — 23.5 Н•м (М8).

6. Подсоединить разъем датчика положения распределительного вала СМР (А), затем установить кронштейн продувочного клапана (PCSV) (В), затем установить монтажный кронштейн (С).

7. Установить впускной коллектор в сборе.

8. Установить выпускной коллектор в сборе.

9. Установить топливную рампу в сборе (А).

11. Установить распределительные валы. Для этого:

• Перед установкой, нанести тонкий слой моторного масла на шейки распределительных валов.

УКАЗАНИЕ :

Быть осторожным, чтобы исключить попадание моторного масла на переднюю часть головки блока цилиндров.

• После установки распределительных валов, проверить зазор в клапанах (см. выше). 12. Установить крышки подшипников распределительных валов, в последовательности указанной на рисунке. Затянуть боты крепления моментом затяжки: 11.8 13.7 Н•м (Мб) и 18.6 — 22.6 Н•м (М8).

13. Совместить установочные метки на звездочках распределительных валов с верхней поверхностью головки блока цилиндров, что соответствует расположению цилиндра в ВМТ.

• Проверить и убедиться в том, что направляющий штифт коленчатого вала направлен вверх.

• Установить направляющую приводной цепи ГРМ (А).

• После установки направляющей цепи, установить приводную цепь (В). Затянуть болты крепления моментом затяжки 9. 8 — 11.8 Н•м.

15. Установить рычаг натяжителя приводной цепи (А). Момент затяжки болтов крепления: 9.8 11.8 И м.

16. Перед установкой натяжителя, зафиксировать гидравлический натяжитель (А) специальным стержнем [В). После установки, извлечь стержень. Момент затяжки болтов крепления натяжителя: 9.8 — 11.8 Н•м.

УКАЗАНИЕ :

Проверить правильность расположения установочных меток на коленчатом валу и распределительных валах.

17. Установить крышку приводной цепи ГРМ (А).

• Передустановкой,необходимо удалить остатки уплотнительного герметика и прокладки с поверхности разъема блока цилиндров.

• Нанести на поверхность контакта крышки приводной цепи и корпуса водяного насоса с блоком цилиндров, специальный герметик (THREE BOND 1282В), на остальные поверхности нанести герметик THREE

BOND 1217H. Толщина валика герметика: 3.5 — 4.5 мм.

• Нанестигерметик(1217Н] на поверхность между головкой блока и блоком, затем установить крышку цепи привода ГРМ. Крышку устанавливать в течение 3-5 минут, после нанесения герметика (рисунок см. выше «Привод ГРМ. Установка»].

• Совместить установочный штифт на блоке цилиндров с отверстием масляного насоса. Затянуть болты крепления крышки приводной цепи с моментом затяжки 18.6 — 23.5 И м (болты 12 мм] и 9.8 — 11.8 Н•м (болты 10 мм).

УКАЗАНИЕ :

После установки крышки, не запускать двигатель в течение, как минимум часа.

18. Используя специальное приспособление (09455-21200), заменить уплотнительную манжету в крышке (см. рисунок выше «Привод ГРМ. Установка»).

19. Установить шкив коленчатого вала. Затянуть болт крепления моментом затяжки 127.5 — 137.3 Н•м.

УКАЗАНИЕ :

При установке шкива коленчатого вала, необходимо снять стартер и установить специальный фиксатор (09231-2В100), как показано на рисунке.

УКАЗАНИЕ :

При установке шкива коленчатого вала, необходимо, чтобы выборка находилась на внешней стороне.

20. Установить боковую крышку. Затянуть болты крепления моментом затяжки 8.8 — 10.8Н•м.

21. Установить правое переднее колесо.

22. Перед установкой крышки головки блока цилиндров, необходимо удалить масло, загрязнения и остатки герметика с поверхности головки блока и крышки приводной цепи ГРМ.

23. Нанести на поверхность контакта головки блока с крышкой специальный герметик (THREE BOND 1217Н). Толщина валика герметика: 2.0 — 2.5 мм.

24. Установить крышку головки блока цилиндров вместе с новой прокладкой.

УКАЗАНИЕ :

Всегда использовать новую прокладку крышки.

25. Установить и затянуть болты крепления крышки головки блока цилиндров в два подхода, в последовательности указанной н рисунке. Момент затяжки: 1-ый подход: 3.9 — 5.9 Н•м. 2-ой подход: 7.8 9.8 Н•м.

26. Установить катушки зажигания. Затянутьболты крепления моментом затяжки 9.8 — 11.8 Н•м.

27. Подсоединить шланги системы принудительной вентиляции катерных газов (рисунок см. выше «Привод ГРМ. Снятие»].

28.  Подсоединить разъем катушек зажигания и шланг вентиляции.

29. Установить промежуточный шкив ремня привода вспомогательного оборудования. Затянуть болт крепления моментом затяжки 42.2 — 53.9 Н•м.

30. Установить водяной насос с новой прокладкой. Затянуть болты крепления моментом затяжки 9.8 — 11.8 Н•м.

31. Установить шкив привода водяного насоса. Затянуть болты крепления с моментом затяжки 9.8 -11.8 Н•м.

32. Установить кронштейн крепления опоры двигателя. Момент затяжки болтов крепления 29.4 41.2 Н•м.

33. Установить кронштейн крепления генератора (А). Затянуть болты крепления моментом затяжки 19.6-26.5 Н•м.\

34. Поддомкратить двигатель и установить кронштейн крепления опоры двигателя (А), подсоединить провод «массы». Момент затяжки: болт (С] — 58.8 — 83.4 Н•м; болт и гайки (D, Е) — 49.0 — 58.8 Н•м; болт(F)-9.8- 11.8 Н•м.

35. Установить генератор. Затянуть болты крепления с моментом затяжки 19.6 — 26.5 Н•м (болты 12 мм), 29.4-41.2 Н•м (болты 10 мм).

36. Установить приводной ремень вспомогательного оборудования.

37. Отрегулировать натяжение приводного ремня, проворачивая регулировочный болт. Натяжение ремня: новый ремень — 931.6 1029.7 Н; используемый ремень — 637.4 — 735.5 Н. Момент затяжки болта: 9.8-11.8 Н•м. 38. Подсоединить разъемы иустановить зажимы на головку блока цилиндров.

• Подсоединить разъемы переднего [А] и заднего (В) кислородных датчиков.

• Подсоединить разъем к конденсатору катушек зажигания [С], затем подсоединить разъем продувочного клапана (PCSV) CD).

• Подсоединить датчик положения дроссельной заслонки (TPS) (Е).

• Подсоединить разъем датчика температуры охлаждающей жидкости (ECTS) (F) и вентиляционный шланг (G).

40: Подсоединить шланг отопителя (А) и шланг вакуумного усилителя (В).

41. Подсоединить верхний (А) и нижний (В) шланги радиатора системы охлаждения.

42. Установить опорную площадку аккумуляторной батареи (А) и подсоединить передний разъем (В).

43. Установить воздушный фильтр в сборе. Затянуть боты крепления моментом затяжки 7.8 — 9.8 Н•м.

• Подсоединить воздуховод [А] и воздушный шланг [В].

• Подсоединить трос педали акселератора (С) к корпусу воздушного фильтра в сборе.

• Подсоединить разъемы модуля управления (PCM) (D).

44. Установить верхнюю крышку бампера и воздушный дефлектор. Затянуть болты крепления моментом затяжки 7.8 — 9.8 Н • м.

45. Установить нижние защитные покрытия. Затянуть болты крепления моментом затяжки 8.8 — 10.8 Н•м.

46. Установить крышки двигателя. Затянуть болты крепления моментом затяжки 7.8 — 9.8 Н•м.

47. Установить аккумуляторную батарею. Подсоединить клеммы.

УКАЗАНИЕ :

Подсоединять необходимо сначала положительную клемму («+»), затем отрицательную («-»)

48. Заполнить систему охлаждения и систему смазки двигателя.

49. Запустить двигатель и проверить на наличие утечек.

50. Проверить уровень моторного масла и охлаждающей жидкости. При необходимости долитьдотребуемого уровня.
