Маркировка стекол автомобиля: что нужно знать

• Сентябрь 20, 2018
• Добавил: DITS-servis
• Рубрика Полезно знать
• Теги автостекло, виды стекла, как выбрать, маркировка, оригинал или подделка, производители

• 20297
• 0

Оригинальные автостекла имеют заводскую маркировку. Если понимать, как читать маркировку стекол, можно не только оградить себя от опасных подделок, но и узнать дату выпуска стекла, страну изготовления и другие важные данные.

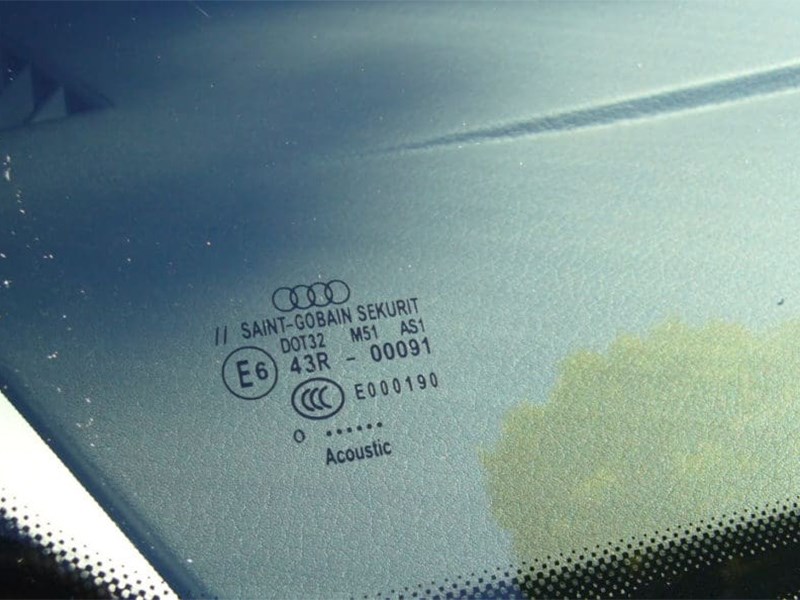

Маркировка наносится в нижнем или верхнем углу стекла. Состоит она из следующих элементов:

• наименование производителя или товарного знака
• вид стекла
• соответствие стекла европейскому стандарту и код страны, которая производила сертификацию

Давайте рассмотрим каждый элемент подробнее.

В верхней части логотипа размещается наименование производителя (бренда) стекла. Если нанесен логотип модели — такое стекло поставлялось на конвейер.

Под брендом обычно размещается надпись, которая показывает тип технологии производства стекла:

laminated, lamisafe — многослойное стекло триплекс, применяется для лобовых стекол, иногда — для боковых

tempered, temperlite, T — закаленное стекло, сталинит, применяется только для боковых и задних стекол

В нижней части маркировки указывается месяц и год изготовления автостекла. Она может быть прописана цифрами, типа 05.14 (май, 2014 год), или обозначена точками. В последнем случае, сумма точек до цифры обозначает номер месяца. После цифры — к номеру месяца прибавляем еще 6.

У стекол китайского производства цифровое значение под аббревиатурой в верхнем ряду обозначает год выпуска изделия, сумма второго ряда цифр — месяц, а сумма третьего ряда цифр — число.

Под буквой М скрывается код материала, по которому можно определить тип, цвет и толщину стекла.

Надпись TINTED присутствует на стекле с легкой заводской тонировкой.

Римские цифры указывают вид стекла. Почти на всех лобовых стеклах это II:

• I — упрочненное ветровое стекло
• II — ветровое обычное многослойное стекло
• III — ветровое обработанное многослойное стекло
• IV — стекло из пластика
• V – прочее (не ветровое) стекло с коэффициентом светопропускания ниже 70%
• VI, VII — двойное стекло с коэффициентом светопропускания ниже 70%

Буквой Е**, где вместо ** числовой код, указывается страна, которая официально сертифицировала изделие.

Сориентироваться в расшифровке поможет перечень кодов стран:

Под буквами DOT кроется код завода, на котором было произведено стекло. Найти подробные данные поможет таблица кодов производителей.

Как правило, стекло выпускается в той же стране, где и проходит сертификацию. Но бывают исключения.

Остальные цифровые и буквенные обозначения на маркировке автостекла обозначают соответствие стандартам производства. Чаще всего это знаки соответствия:

• американскому стандарту AS, обозначается как AS1, AS2, AS3
• европейскому стандарту ECE R43, обозначается как 43R
• китайскому стандарту CCC E000199/E000039, обозначается так же или как рисунок круга с буквами ССС внутри.

Чтобы сделать лучший выбор автомобильного стекла и не ошибиться с его качеством, обращайтесь к профессионалам ДИТС-сервис.

АКЦИЯ

Сухая уборка салона и мойка стёкол в подарок.

Участвовать

Последние материалы

Самые популярные

Адреса розничной продажи автомобильных стекол:

Ждановичи (029) 199-00-79 Время работы:
вт-вс 9. 00-19.00

• ПН
• ВТ
• СР
• ЧТ
• ПТ
• СБ
• ВС

Как проехать ?

ул. Некрасова 73
TЦ «АВТОЗАПЧАСТЬ»
3 этаж. 50 роллет. (029) 199-00-79 Время работы:
пн-вс 9.00-19.00

• ПН
• ВТ
• СР
• ЧТ
• ПТ
• СБ
• ВС

Как проехать ?

Адреса сервисов замены и продажи автостёкол:

ул. Социалистическая 26 к15 (029) 122-63-22 Время работы:
вт-вс 9.00-18.00

• ПН
• ВТ
• СР
• ЧТ
• ПТ
• СБ
• ВС

Как проехать ?

GPS: Координаты скопированы

ул. Свердлова 23
(Peugeot центр)
строение Р 2/К (029) 150-77-80 Время работы:
пн-сб 9.00-18.00

• ПН
• ВТ
• СР
• ЧТ
• ПТ
• СБ
• ВС

Как проехать ?

GPS: Координаты скопированы

Малиновка
(500 метров от авторынка) (025) 777-92-77 (029) 177-92-77 Время работы:
вт-вс 9. 00-18.00

• ПН
• ВТ
• СР
• ЧТ
• ПТ
• СБ
• ВС

Как проехать ?

GPS: Координаты скопированы

ул. Некрасова
110 (029) 199-74-99Время работы:
пн-сб 9.00-18.00

• ПН
• ВТ
• СР
• ЧТ
• ПТ
• СБ
• ВС

Как проехать ?

GPS: Координаты скопированы

Ждановичи (агрогородок)
пер. Горный 1 (029) 560-50-55(029) 113-50-55 Время работы:
пн-вс 9.00-19.00

• ПН
• ВТ
• СР
• ЧТ
• ПТ
• СБ
• ВС

Как проехать ?

GPS: Координаты скопированы

Маркировка стекол автомобиля — виды и их расшифровка

Маркировка на стекле автомобиля несет исключительно информативный характер, но ею можно воспользоваться в двух ситуациях — при замене разбитого стекла и при покупке бэушного автомобиля. В чем секрет и как его использовать для личных потребностей мы вам подробно расскажем.

Во-первых, если при покупке авто более детально рассматривать, то можно определить была ли произведена их замена или нет. Потому, что на любом стекле, в углу, есть стандартная маркировка указывающая тип, год выпуска и производителя. А во-вторых, также можно увидеть какие манипуляции пытались проводить воры после угона авто, если была дополнительно нанесена так называемая противоугонная маркировка (выгравирован vin-код). Таким образом она способная уберечь или предостеречь автовладельца.

1. Соответствие китайскому стандарту безопасности ССС Е000199/Е00039.
2. Обозначение расширенного типа автомобильного стекла. Обозначаются наклонными римскими цифрами, которые означают:
   • I – упрочненное ветровое стекло;
   • II – ветровое обычное многослойное стекло;
   • III — ветровое обработанное многослойное стекло;
   • IV – стекло, которое изготавливают из пластика;
   • V – другое (не ветровое) стекло, у которого коэффициент пропускания света ниже 70 %;
   • VI – двухслойное стекло с пропускным световым коэффициентом ниже 70 %.
3. Код страны производителя. Может быть от E1 — Германия до E43 — Япония.
4. Товарный знак, наименование завода, фирмы-производителя. В нашем случае стекла изготовлены под марками Pilkington — транснационального концерна, одного из крупнейших производителей автомобильных стекол в мире. Еще очень часто можно встретить фирмы XYG — одного из крупнейших производителей автостекол в Азии.
5. Тип автомобильного стекла. Laminated, Lamisafe — многослойное стекло; Tempered, Temperlite, Therlitw — закаленное стекло.
6. Стекло проверено на безопасность.
7. Код DOT (Department Of Transportation) – это шифр изготовителя. Федеральный департамент транспорта США выдает лицензию с номером для изготовителей стекол для авто согласно FMVSS 205 и ANSI Z26.1. Код DOT и ряд цифр указывает на реального изготовителя стекол для автомобилей. Этот код обязательно должен отображаться на всех стеклах без исключения.
8. Стекло прошло испытания на пропускание света и на проникновение. ASI — знак соответствия американскому стандарту, означает прозрачность, маркируется цифрами от 1 до 3, самое прозрачное автостекло имеет маркировку AS1.
9. M – идентификатор номера материала, он указывает на свойства стекла и содержит такую информацию: толщину стекла, цвет, покрытие, характеристики креплений и стеклоцемента. Код M не стандартизирован, например компания Ford Motor Company использует буквы FM.
10. 43R-001532 — надпись обозначает, что стекло соответствует европейскому стандарту. Знак официального утверждения в соответствии с правилами R43 ЕЭК ООН или директивой 92/22/СЕЕ государств, входящих в европейское экономическое сообщество.
11. Стекло тонировано с прозрачностью 70%.
12. Дата изготовления автомобильного стекла. Также может иметь и другой вид маркирования.
13. Надпись Acoustic или пиктограмма в виде уха — шумопоглощающее стекло. Также могут встречаться дополнительные обозначения, например:
    • Встроенный подогрев стекла.
    • Атермальные стекла с солнцеотражающим покрытием.
    • Атермальные стекла с антибликовым покрытием.

Вкратце, самая основная информация об автостеклах рассмотрена на картинке. А чтобы более подробно разобраться с обозначением маркировки на стекле наносимой производителем, для начала выясним какие есть виды материалов и стандарты подачи информации.

Виды материалов

На сегодняшний день известны 3 вида материалов, 5 типов маркировок для автостекол и около двух десятков производителей, далее будем с ними разбираться. Но первым делом рассмотрим что должна содержать маркировка стекол:

• тип стекла;
• товарный знак или название изготовителя;
• маркировка официального утверждения в соответствии с правилами R43 ЕЭК ООН или директивой 92/22/СЕЕ государств, входящих в европейское экономическое сообщество;
• дата выпуска автостекла.

Поделим производителей на 3 группы:

1. Премиум класс – Pilkington, Saint Gobain Securit, AGC, PPG.
2. Бизнес класс – JAAN, Guardian, Shatterprufe.
3. Эконом класс – XYG, CSG, FYG, Starglass, Tamglass, и другие производители.

Теперь рассмотрим виды применяемых материалов для изготовления автомобильных стекол и расшифруем где это указывается:

1. Триплекс (от лат.Triplex – тройной). Это стекло, которое состоит из множества слоев, чаще всего именно трех, склеиваемых между собой прозрачной полимерной пленкой при нагревании под давлением. В основном из него изготовляют лобовые стекла, иногда боковые, задние или даже люки. Обозначают, как правило, такие стекла словом Laminated, Lamisafe — многослойное стекло.

   Преимущества автомобильного стекла с типом «триплекс»:

   • высокая прочность против ударов;
   • после сильного удара, на стекле может появиться только трещина, которая не будет распространяться по всей поверхности стекла;
   • даже если лобовое стекло треснуло по причине попадания камня или другого предмета, то оно не разобьётся, с помощью полимерной пленки осколки удержатся и не разлетятся по салону, что является характерным плюсом для пассажиров, которые находятся в салоне авто;
   • стекло настолько прочное, что злоумышленнику нужно еще постараться, чтобы проникнуть в салон;
   • достаточно хорошо поглощает шум;
   • снижает теплопроводность и термическую устойчивость, также возможность окрашивания.

   Автомобильные стекла с большим количеством слоев применяются достаточно редко и то, как правило, в эксклюзивных моделях авто премиум-класса, также в бронированных инкассаторских машинах.

2. Сталинит – обычное стекло, которое изготавливается методом закалки. После того, как стекло нагрели до температуры от 350-680°С, при контакте с воздухом, в момент охлаждения, на его поверхности образуется остаточное напряжение сжатия, которое собственно и обеспечивает высокую прочность термостойкость и безопасность в случае повреждения.

Посередине двух слоев стекла расположен слой пленки из поливинилбутираля, с помощью него стекло при ударе не рассыпается, а покрывается мелкими трещинами и остается целым.

Из этого материала изготавливают в основном задние и боковые стекла. Маркировка, как правило, на таких стеклах обозначается словом Tempered, Temperlite, Therlite, что означает закаленное стекло или просто буквой «Т».

Стекло из этого материала является достаточно безопасным, при ударе оно распадается на маленькие фрагменты, грани которых тупые, но специалисты всеравно не советуют ставить его на лобовое стекло, потому что в случае аварии они могут поранить водителя и пассажиров. В России закаленные стёкла для автомобилей обозначаются буквой «З» и устанавливается на “Классику”.

Стандарты маркировок

Производители стекол для автомобилей используют, как правило, два типа маркировки:

• американский;
• европейский.

Американский тип маркировки должен быть изготовлен, согласно стандарта FMVSS 205. Все автостекла, как OE, которые поставляют на конвейер автозаводов, также и запчасти должны быть маркированы соответствующей информацией, которая подтверждает безопасность изделия. Есть маркировка в виде монограммы, которая известна, под названием «жук». Разные производители ставят разные маркировки, но независимо от этого они несут одинаковую информацию.

43R-00346 — Соответствие европейскому стандарту безопасности ECE R43 (Европейская омологация)

DOT-376 Сертификация производителя соответствует стандартам департамента транспорта США

Европейский тип маркировки. В Европе существуют стандарты безопасности, которые относятся к автомобильным стеклам, устанавливаемым на автомобилях, продаваемых на ее территории. Так как у них применяются законодательства различных стран, был разработан единый стандарт, принятый всеми странами – членами ЕС. Согласно стандарту, буква E должна находиться внутри монограммы. Некоторые компоненты автомобильных стекол, проданных и установленных в США, также содержат обозначения AS и европейскую маркировку.

А в России, как правило, согласно стандарта ГОСТ (5727-88) маркировка должна быть обозначены цифро-буквенным кодом, в котором зашифрована информация о типе изделия, виде стекла, толщине стекла и пленки, сорте изделия и технических условиях на конкретное изделие.

Маркировка на стеклах разных автомобилей

Маркировки на стеклах у разных автомобилей имеют свои особенности. Нужно отметить, что маркировки на отечественных авто отличаются от тех, что размещают на иномарках. Далее и будем рассматривать их отличия.

Маркировка стекла ВАЗ

В далеком прошлом на всех отечественных автомобилях устанавливали стекла БОР, которые производились на крупном российском заводе. Это обозначение свидетельствовало о качестве, доступной цене и об оригинальности продукции. На данный момент БОР входит в группу компаний AGC. Далее рассмотрим более подробно маркировку автостекол от компании БОР.

Расшифровка маркировки стекла БОР:

• БОР — торговый знак стекольного завода.
• WL — стекло ветровое многослойное (ламинированное — триплекс).
• T — стекло закаленное.
• TINTED — атермальное светло-зеленое стекло с теплопоглощающими свойствами (тонированное).
• OVERTINTED — атермальное темно-зеленое стекло с усиленными теплопоглощающими свойствами (тонированное).
• ASI M461 DOT 183 — соответствие американскому стандарту ANSI-Z26.1.
• E2 43R 001 207 — свидетельство соответствия всем требованиям и прохождения испытаний на безопасность во Франции по международному стандарту официального утверждения 43 Правилам ЕК ООН.
• …..8 — дата изготовления (точки обозначают месяц, цифра — год изготовления). Если автомобиль выпущен в 2005 году, но на маркировке указана цифра «0», то логично, что год выпуска не может быть 1990-й или 2000 соответственно его выпустили в 2010 году. Если указана цифра «4», например на марке авто ВАЗ 2112, а его года выпуска с 1999-2008, то понятно, что эта машина 2004 года. Конечно бывают редкие случаи, когда какая-то марка авто выпускается уже больше чем 10 лет, например «Нива» от ВАЗ, поэтому в таком случае нужно обратить внимание на состояние автомобиля.

Маркировка лобового стекла ВАЗ 2107

Маркировка стекла на японских и китайских авто

Если более подробно рассматривать маркировку автостекол из Японии, то можно заметить, что они изготовляются по таким самым технологиям, как и во всем мире. Стекла для автомобилей, которые выпускают в этой стране, шифруются кодом – 43. На сегодняшний день известен крупнейший в мире концерн Asahi Glass Company (Япония) по изготовлению стекла, он выпускает автостекла под такими марками, как: AGC Automotive, Asahi, Lamisafe, AP Tech. Splintex, Temperlite, Asahimas, БОР. Корпорация сегодня занимает третью часть на мировом рынке и является абсолютным лидером среди конкурентов по изготовлению стекол.

Производители в Китае добавляют еще к маркировке буквы ССС в круге, которые означают соответствие их стандарту безопасности CCC E000199/E000039, тоесть стекла изготовлены для китайского рынка, если изготавливают для Европы то этот знак не размещают.

Расшифровка маркировки на стекле

Логотип или торговая марка говорит о том, кто производитель стекла или автомобиля. Нужно отметить, что необязательно указывать один логотип изготовителя, можно указывать просто компанию, которая является партнером производства стекол. Маркировка автомобильных стекол обозначается специальным способом и размещается в правом или левом, нижнем или верхнем углу. Для того, чтобы узнать что означает маркировка на лобовом стекле, нужно ознакомиться с нижеприведенной информацией.

Расшифровка маркировки лобового стекла выглядит следующим образом:

Код европейской маркировки состоит из трех частей: буква Е и код страны внутри круга, номер директивы и номер расширения, а также тип стекла. Цифра внутри круга является кодом страны, которая разрешила применение стекла для установки на автомобиле.

1. Товарный знак, наименование завода, фирмы-производителя. В нашем случае стекла изготовлены под марками Pilkington — транснационального концерна, одного из крупнейших производителей автомобильных стекол в мире и XYG — одного из крупнейших производителей автостекол в Азии.
2. Обозначение расширенного типа автомобильного стекла. обозначаются наклонными римскими цифрами, которые означают:
   • I – упрочненное ветровое стекло;
   • II – ветровое обычное многослойное стекло;
   • III — ветровое обработанное многослойное стекло;
   • IV – стекло, которое изготавливают из пластика;
   • V – другое (не ветровое) стекло, у которого коэффициент пропускания света ниже 70 %;
   • VI – двухслойное стекло с пропускным световым коэффициентом ниже 70 %.
3. Код страны (Е), где автомобильное стекло прошло сертификацию.


   Расшифровка кода страны производителя стекла
   Код	Страна	Код	Страна	Код	Страна
   E1	Германия	E12	Австрия	E24	Ирландия
   E2	Франция	E13	Люксембург	E25	Хорватия
   E3	Италия	E14	Швейцария	E26	Словения
   E4	Нидерланды	E16	Норвегия	E27	Словакия
   E5	Швеция	E17	Финляндия	E28	Беларусь
   E6	Бельгия	E18	Дания	E29	Эстония
   E7	Венгрия	E19	Румыния	E31	Босния и Герцеговина
   E8	Чехия	E20	Польша	E32	Латвия
   E9	Испания	E21	Португалия	E37	Турция
   E10	Сербия	E22	Россия	E42	Европейское сообщество
   E11	Англия	E23	Греция	E43	Япония

4. M – идентификатор номера материала, он указывает на свойства стекла и содержит такую информацию: толщину стекла, цвет, покрытие, характеристики креплений и стеклоцемента. Код M не стандартизирован, например компания Ford Motor Company использует буквы FM.
5. Дата изготовления автомобильного стекла.
6. Стекло прошло испытания на пропускание света и на проникновение. ASI — знак соответствия американскому стандарту, означает прозрачность, маркируется цифрами от 1 до 3, самое прозрачное автостекло имеет маркировку AS1.

   AS — Американский Национальный Стандарт безопасности материалов для остекления автомобилей и автомобильного оборудования, который используют на магистралях.

   • AS1 – размещают в любом месте на автомобиле. Стекло этого класса прошло тестирование в соответствии с ANSI Z26.1 на пропускание света и на проникновение. Исключение составляют солнцезащитные ветровые стекла, их обозначения на стеклах автомобиля наносят в верхних углах на ветровом стекле.
   • AS2 — везде, кроме ветрового стекла. Эти стекла проходили тесты на пропускание света, но не на проникновение.
   • AS3 – значение, которое запрещают размещать на автомобиле. Обозначение AS-3 применяются только к темным стеклам. Как правило, они не проходят тестирование на пропуск 70% света и на проникновение. Этот вид стекол запрещают использовать в качестве ветровых и боковых стекол со стороны водителя, так как они не обеспечивают нужный обзор.
7. Код DOT (Department Of Transportation) – это шифр изготовителя. Федеральный департамент транспорта США выдает лицензию с номером для изготовителей стекол для авто согласно FMVSS 205 и ANSI Z26.1. Код DOT и ряд цифр указывает на реального изготовителя стекол для автомобилей. Этот код обязательно должен отображаться на всех стеклах без исключения.
8. Тип автомобильного стекла. Laminated, Lamisafe — многослойное стекло; Tempered, Temperlite, Therlitw — закаленное стекло.
9. Соответствие китайскому стандарту безопасности ССС Е000199/Е00039.
10. 43R-001532 — это соответствие стандарту безопасности ECE R43 Европы.

Дополнительные обозначения на лобовых стеклах:

Ламинированные боковые стекла обеспечивают безопасность

Ламинированные боковые стекла: повышенная ударопрочность

Надпись Acoustic или пиктограмма в виде уха — шумопоглощающее стекло

Встроенный подогрев стекла

Надпись IR — атермальное стекло, «хамелеон», как правило он с фиолетовым отливом. У него между слоями дополнительно к поливинилбутиральной пленке добавлена пленка, которая содержит серебро, благодаря этому отражается и рассеивается 70-75% тепловой энергии.

Обозначение атермального стекло с ультрафиолетовым фильтром

Атермальные стекла с фильтром ультрафиолетового излучения. Кроме вышеупомянутых функций автостекла, данное стекло достаточно эффективно защищает пассажиров и отделку в салоне от воздействия солнечного тепла и ультрафиолетовых лучей.

Стекло из солнцеотражающим покрытием

Также есть и немного другой значок — градусник со стрелкой без букв UU. Им обозначаются атермальные стекла с солнцеотражающим покрытием. Такую маркировку наносят на стеклах имеющих улучшенный температурный комфорт.

Стекло с антибликовым покрытием

Среди атермальных стекол нередко еще можно встретить и другой значок — зеркальное отражение фигуры со стрелкой. Атермальные стекла с антибликовым покрытием. Стекло повышенной комфортности для водителя, с его помощью снижается отражение более чем на 40%.

Знак встроенная антенна

Стекло с водоотталкивающим эффектом

Водоотталкивающее стекло имеет в своей маркировке изображение капель. Покрытие, которое используется на этом стекле обеспечивает визуальный контроль водителю даже при дождевой погоде.

Противоугонная маркировка

Противоугонная маркировка автомобиля заключается в нанесении VIN-номер машины (специального идентификационного номера, такой как на кузове и двигателе). Как правило он отображается в цифровом варианте, его наносят на поверхность автомобиля специальным составом в виде точек, в некоторых случаях полностью, а иногда только несколько последних цифр. То есть по факту он, вытравливается на стекле и становится матового цвета.

Номер у каждой машины индивидуальный, убрать его нельзя, можно только зашлифовать, но тогда будут видны следы. Чаще всего маркировки наносят на стекла и зеркала автомобиля, также иногда маркируют фары и задние фонари. Наносят в основном, специальным методом вытравливания по трафарету с помощью специальной пасты, которая содержит кислоту или же с помощью «пескоструя» — распыление крупнозернистого кварцевого песка под давлением.

Основные плюсы противоугонной маркировки:

1. Если автомобиль будет украден, то автоугонщику будет намного сложнее продать маркированный автомобиль, чем тот у которого она отсутствует и как результат вам намного проще его будет найти.
2. По маркировке можно достаточно быстро найти украденные стекла, фары, ветровые стекла, если обратиться в правоохранительные органы.
3. Множество страховых компаний делают скидку на маркировку при покупке КАСКО для того, чтобы обезопасить автомобиль.

Затраты на противоугонную маркировку стекол не такие уже и большие по сравнению с ущербом в результате угона, потому снижать риск или нет решать только вам. Если вам нужна более детальная информация по поводу символом и монограмм, то мы вам рекомендуем узнать ее у поставщика либо у производителя стекла.

В результате, хотелось бы отметить самые главные моменты на которые вам следует обращать внимание при покупке автомобильного стекла, а именно на то, что абсолютно на любом стекле должен быть указан DOT номер в монограмме и во-вторых, что запись этого числа должна быть с ссылкой на американский стандарт AGRSS. Конечно, все эти знаки на стеклах автомобиля достаточно сложные для понимания и требуют соответственных знаний и навыков, потому что без них вам будет сложно правильно подобрать ветровое стекло, но если быть внимательным и серьезно подойти к этому делу, то у вас обязательно все получиться.

Автомобильные маркировки ветрового стекла. источники, включая названия производителей стекла, образцы изображений и информацию. Если у вас есть образцы, которыми вы хотели бы поделиться, пришлите их нам.

Наименование марки	Образец	Требуется?	Детали
Название производителя автомобиля		№	Для новых автомобилей в верхней строке обычно указывается производитель автомобиля. Предположительно, это присутствует только на лобовых стеклах OEM. По-видимому, это все буквы (не причудливый логотип производителя автомобиля), но они могут быть написаны обычным шрифтом производителя автомобиля.
Название/логотип производителя стекла		США [Z26.1996]	Этот знак идентифицирует производителя по его названию и/или логотипу («отличительное обозначение или товарный знак производителя»). Обычными производителями стекла являются ASAHI и Nippon Safety.
Марка стекла		№	Часто присутствует торговая марка стекла. Сюда входят Temperlite , Lamisafe , Lamipane и другие.
Номер AS		США [Z26.1996]	Номер AS обозначает американский стандарт и представляет собой «AS» (или «американский стандарт»), за которым следует номер, указывающий положение, в котором может использоваться стекло, в зависимости от его оптического качества. AS1 — самое прозрачное стекло (пропускание света не менее 70 %), ламинированное и может использоваться в любом месте автомобиля (обычно только лобовое стекло), AS2 закалено с пропусканием не менее 70 % света и может использоваться где угодно, кроме лобовое стекло, а AS3 можно использовать в определенных местах в определенных транспортных средствах (можно заламинировать или закалить, а светопропускание составляет менее 70%). Есть более высокие числа, используемые для других целей, но обычно не встречающиеся в автомобилях. Этот номер должен быть рядом с названием/логотипом производителя, желательно под ним (согласно Z26.19).96).
М Номер		США [Z26.1996]	Номер M — это номер модели стекла, который определяет тип конструкции. Номер M уникален для производителя, поэтому номер M для M312 одного производителя может отличаться от номера M312 для стекла другого производителя. Он идентифицирует стеклянную конструкцию, включая цвет и толщину. Номер M может использоваться несколькими номерами деталей.
Код DOT		США FMVSS205 6.2]	Код DOT (номер DOT) представляет собой буквы «DOT», за которыми следует номер, который Департамент транспорта (Национальное управление безопасности дорожного движения) присваивает производителю стекла. Это требуется разделом S6.2 FMVSS205. Если у вас есть код DOT, у нас есть страница со списком всех известных кодов DOT.
E Код		Да, в ЕС	Код E (с большой буквы «E») используется для автомобилей в европейских странах и указывает на страну, которая сертифицировала лобовое стекло. Это круг с заглавной буквой E, за которой следует число. Коды присваиваются Европейской экономической комиссией ООН. E1 Германия E2 Франция E3 Италия E4 Нидерланды E5 Швеция E6 Бельгия E7 Венгрия E8 Чехия E9 Испания E10 Сербия [и Черногория] E11 Великобритания E12 Австрия E13 Люксембург E14 Швейцария E16 Норвегия E17 Финляндия E18 Дания E19 Румыния E20 Польша E21 Португалия E22 Россия E23 Греция E24 Ирландия E25 Хорватия E26 Словения E27 Словакия E28 Беларусь E29 Эстония E31 Босния и Герцеговина E32 Латвия E34 Болгария E36 Литва E37 Турция E39 Азербайджан E40 Бывшая югославская Республика Македония E42 Европейское сообщество E43 Япония E45 Австралия E46 Украина E47 Южная Африка E48 Новая Зеландия E49Кипр E50 Мальта E51 Республика Корея E52 Малайзия E53 Таиланд
Код		№	Согласно этому сайту, вы можете увидеть квадрат, содержащий строчную букву «e», за которой следует число, указывающее страну (которая соответствует странам, перечисленным в разделе «E Code» выше).
Тип стекла (римская цифра)		№	Согласно этому сайту, если на лобовом стекле есть код E, вы можете увидеть число над кодом E, написанное римскими цифрами, которое, вероятно, наклонено. Коды означают: / Особо прочное ветровое стекло // Обычное многослойное ветровое стекло /// Многослойное ветровое стекло, прошедшее специальную обработку IV пластиковое стекло V Нелобовое стекло, тонировка менее 70% VI Двойное стекло с тонировкой менее 70% Нет Не ветровые стекла с тонировкой менее 70%
Месяц и год выпуска			По данным этого сайта можно увидеть месяц и год выпуска, возможно внизу маркировки лобового стекла.
Другие коды			У - УФ- УВС -

Объяснение маркировки на ветровом стекле | Что нужно знать об автомобильном стекле

Если вы когда-нибудь сидели в пробках Tucson, скучая до безумия, вы, возможно, заметили сплошную черную полосу и все эти маленькие точки по краям вашего ветрового стекла. Возможно, вы даже задавались вопросом, для чего нужны эти маркировки на лобовом стекле.

Ты не один такой. Дэвид Трейси из Jalopnik думал так же, поэтому он немного покопался и обнаружил то, что мы в индустрии автомобильных стекол уже знали: они больше, чем просто украшение.

В этой статье мы расскажем, что именно означают различные маркировки на лобовом стекле. Как и во многих других вещах, связанных с вашим автомобилем, чем больше вы знаете о стекле, тем лучше для вас!

Что такое черная полоса по краю? Для чего это?

Если вы посмотрите вдоль края ветрового стекла, вы заметите сплошную черную полосу. На самом деле он служит гораздо более важным целям, чем вы думаете.

Эта черная полоса, которая проходит по всему краю стекла, называется «фриттой». Это запечённая керамическая краска, которую практически невозможно соскоблить. Эта фритта, которая является постоянной частью ветрового стекла, выполняет ряд очень важных функций:

Предотвращает повреждение герметика/клея УФ-лучами

Возможно, наиболее важным (особенно здесь, в Тусоне) является то, что обращенная наружу сторона фритты действует как экран и помогает рассеивать УФ-лучи, вызывая разрушение уретанового герметика, который удерживает лобовое стекло. Без этой дополнительной защиты от постоянного воздействия прямых солнечных лучей адгезионная связь герметика ослабла бы. Этот герметик жизненно важен, потому что он удерживает стекло на месте и герметизирует устройство, предотвращая попадание дождя/мусора в салон.

Создает более шероховатую поверхность для прилипания к окну

В прошлом производители транспортных средств использовали прокладки для уплотнения лобового стекла и предотвращения попадания воды внутрь автомобиля. Затем поверх этой прокладки крепилась хромированная накладка, удерживающая ветровое стекло на месте и предотвращающая его дребезжание. Это было в 1950-х и 60-х годах, когда производители автомобилей перешли от использования металлической отделки к использованию клея для удержания стекла на месте. Когда это происходило, необходимо было иметь способ обеспечить хорошую адгезию и защитить клей. Это было, когда черная полоса из фритты стала стандартной практически для всех ветровых стекол автомобилей.

Обращенная внутрь сторона черной фритты также служит важной цели. Он обеспечивает более шероховатую поверхность для прилипания клейкого герметика, поскольку эта часть ветрового стекла является точкой контакта между стеклом и рамой автомобиля. Это помогает гарантировать, что клей может образовывать прочную связь по всему периметру ветрового стекла, чтобы правильно удерживать его на месте.

Помогает улучшить внешний вид ветрового стекла

Выполняя функциональную функцию, обращенная внутрь сторона фритты также выполняет косметическую функцию. Он создает визуальный барьер и препятствует тому, чтобы любой клей вдоль рамы ветрового стекла был виден снаружи. Это помогает придать более «полированный» вид.

Точки, отходящие от сплошной черной фритты

Наряду с этой сплошной черной фриттой по краю ветрового стекла вы также увидите черные точки, иногда называемые «точечной матрицей». Технически эти точки являются частью фритты и образуют полутоновый рисунок. Это создает плавный градиент, при этом точки уменьшаются в размере по мере продвижения внутрь от сплошной черной полосы к центру стекла.

Поскольку фритты развивались на протяжении многих лет, теперь существуют различные варианты того, как эти точки могут выглядеть. Конечно, наиболее распространенный узор, который вы увидите, состоит из круглых точек. Но иногда они также могут быть расположены в форме капли или угловой формы. Некоторые производители транспортных средств даже начали включать в рисунок свой логотип или небольшие графические изображения, например, силуэт джипа.

Но независимо от их точного рисунка, эти интригующие черные точки чрезвычайно недооценены для целей, которым они служат, и мало кто задумывается, зачем они здесь.

Одной из целей, которую они выполняют, является придание более визуально привлекательного вида за счет более плавного перехода от сплошной черной фритты к прозрачному стеклу. Но точки также служат важной функциональной цели.

При производстве ветровых стекол стекло изгибается в большой горячей печи, чтобы придать ему форму, необходимую для установки в раму автомобиля. Поскольку сплошная фритта имеет черный цвет, она нагревается быстрее, чем прозрачное стекло. Это также верно, когда автомобиль находится под прямыми солнечными лучами. Без градиентных точек была бы резкая разница в температуре между черной полосой и прозрачным стеклом. Это может вызвать оптическое искажение, известное как «линзирование», когда прямые линии будут выглядеть изогнутыми или изогнутыми внутрь к центру.

Таким образом, градиентные точки используются для рассеивания тепла и его более равномерного распределения, минимизируя любые искажения и скрывая их от глаз.

На многих современных автомобилях теперь есть еще одна группа точек на лобовом стекле, которую иногда называют «фритами третьего козырька». Они расположены на лобовом стекле за зеркалом заднего вида. Этот набор точек помогает блокировать попадание солнца между передними солнцезащитными козырьками.

Расшифровка буквенно-цифрового штампа на стекле

Глядя на свое ветровое стекло, вы могли также заметить штамп с различными буквами, цифрами и символами. Этот штамп, который обычно находится в одном из нижних углов ветрового стекла, на самом деле называют теми, кто занимается производством автомобильных стекол, «жуком». Эта ошибка предоставляет водителям и специалистам по стеклу соответствующую информацию о ветровом стекле, которая может понадобиться при поиске номера детали ветрового стекла.

Если вам необходимо заменить ветровое стекло, может быть полезно предоставить магазину автомобильных стекол информацию, содержащуюся в жучке. Точное знание того, что содержится в ошибке и как расшифровать информацию, также может помочь вам убедиться, что ваше новое ветровое стекло изготовлено из качественного стекла.

Жук на лобовом стекле содержит много разной информации. Некоторые из элементов, которые часто встречаются на штампе, включают:

• Производитель транспортного средства. Во многих случаях, если лобовое стекло является оригинальной заводской деталью или заменой производителя оригинального оборудования (OEM), на нем будет логотип компании производителя транспортного средства. вершина ошибки.
• Производитель автомобильных стекол. Еще один логотип, который вы обычно найдете в верхней части жучка (часто сразу под логотипом производителя автомобиля), — это производитель автомобильных стекол. Нечасто случается так, что ветровые стекла изготавливаются непосредственно производителем автомобиля. Например, вы можете увидеть логотип Nissan с логотипом компании Vitro под ним. Vitro является одним из производителей автомобильных стекол, с которым заключают контракты производители транспортных средств.
• Дата изготовления — иногда ошибка также содержит месяц и год изготовления ветрового стекла.
• Название типа/модели автомобильного стекла. Обычно под логотипами указывается конкретный тип автомобильного стекла, из которого состоит лобовое стекло. «Temperlite», «Therlite» и «Tempered» указывают на то, что ветровое стекло представляет собой тип закаленного стекла, а «Laminated» или «Lamisafe» указывает на то, что это многослойное автомобильное стекло. Вы также можете увидеть «Tintex», что означает, что это тип слегка тонированного стекла.
• Расширенный индикатор типа стекла — сбоку от основного индикатора типа стекла вы также можете увидеть римскую цифру, выделенную курсивом. Это еще один показатель подтипа автостекла. Например, « I » означает, что это особо прочное закаленное ветровое стекло, « II » означает, что это обычное многослойное ветровое стекло, а « III » означает, что это обработанное многослойное ветровое стекло.
• Декларация о прохождении тестов на безопасность — внутри ошибки вы также можете увидеть слова «LAMINATED AS1». Существует несколько различных типов стекла, включая AS1, AS2 и AS3. В США федеральные правила требуют, чтобы стекло проходило специальные испытания на безопасность в отношении ударопроницаемости и светопропускания для использования в транспортных средствах.

Стекло AS1 выдерживает все эти испытания и является самой чистой формой стекла, в то время как стекло AS2 не проходит испытания на удар. Стекло AS3 имеет более темный оттенок и называется защитным стеклом, поскольку оно не пропускает более 70% входящего света. Стекло AS3 чаще всего используется в задних боковых окнах и заднем лобовом стекле автомобилей. Стекло AS1 — единственный тип, который прошел все тесты на безопасность, поэтому это единственное стекло, разрешенное для использования в качестве ветрового стекла.

• Дополнительные страны, в которых распространяется стекло и которое соответствует требованиям безопасности. Рядом с «AS1» в жучке вы можете увидеть букву в круге. Например, буква «Е» внутри круга означает, что ветровое стекло также распространяется в Европе. Если на нем написано «E1», это означает, что он специально распространяется в Германии. Каждая европейская страна имеет номер, связанный с ней. «CCC» означает, что он также распространяется в Китае.

В этих странах также действуют правила/рейтинги безопасности, аналогичные рейтингу безопасности AS1 в США. Так, например, вы можете увидеть длинное число рядом с кружком с буквой «Е» внутри него. Допустим, это «43R-000499». «43R» означает, что ветровое стекло соответствует европейскому стандарту безопасности #43. Последующий номер «000499» указывает номер официального утверждения, присвоенный ветровому стеклу.

• Номер Федерального департамента транспорта (DOT). Не все ветровые стекла будут иметь логотипы компании, включенные в ошибку. Но все они, по крайней мере, укажут номер DOT, под которым зарегистрирована стекольная компания.
• Номер детали производителя. Обычно справа от номера DOT указывается номер детали производителя, позволяющий идентифицировать стекло. Например, вы можете увидеть что-то вроде «M119».
• Страна, в которой было изготовлено стекло — в нижней части жука может быть указана страна, в которой было изготовлено стекло. Например, один из основных производственных центров стекольной компании Vitro находится в Мексике. Итак, жук сказал бы: «Hecho en Mexico».

Дополнительные элементы, иногда включаемые в «Ошибку»

Внутри ошибки также могут быть дополнительные коды или символы, которые добавляются производителем для обозначения такой информации, как добавленные функции и т. д. Некоторые из них могут включать:

• VIN автомобиля — иногда идентификационный номер автомобиля можно найти под ошибкой лобового стекла. Этот номер будет таким же, как на двигателе и кузове автомобиля. Когда он находится на лобовом стекле, VIN обычно отображается либо в виде черных точек, либо выгравирован прямо на стекле. Это может быть полный номер, а иногда и несколько последних цифр.
• Круг с буквами «iR» внутри — этот символ указывает на то, что это ветровое стекло изготовлено из атермального стекла-хамелеона, которое обычно также имеет легкий фиолетовый оттенок. В этом стекле в дополнение к поливинилбутиральной пленке между двумя слоями стекла имеется также слой прозрачной серебряной пленки. Эта пленка отражает и рассеивает 70-75% тепла от прямых солнечных лучей.
• Значок термометра — этот символ используется для обозначения того, что на атермальное стекло нанесено светоотражающее покрытие. Если на символе также есть буквы «UU», значит, лобовое стекло также имеет ультрафиолетовый фильтр.
• Двусторонняя стрелка — атермальное стекло с антибликовым покрытием также будет иметь этот символ на жучке.
• Значок в виде уха — этот символ указывает на то, что к стеклу добавлена ​​функция поглощения шума.
• Значок капель дождя — лобовое стекло с символом капель воды означает, что к нему добавлен водоотталкивающий эффект.
• Значок молотка — этот символ используется для обозначения ветрового стекла с повышенной ударопрочностью.

Дополнительной функцией, которая может быть включена в лобовое стекло, является так называемая верхняя тонировка. Хотя это не будет указано в баге лобового стекла, пропустить это будет сложно. Ветровые стекла с верхней тонировкой имеют затемненную полосу в верхней части, обычно простирающуюся на 3-4 дюйма от края стекла, которая помогает блокировать часть яркого солнечного света, который может проникать в стекло.

Вы можете рассчитывать на местных экспертов по автомобильному стеклу в Тусоне — Max Auto Glass

Теперь у вас есть представление о том, для чего нужны маркировка и точки на вашем ветровом стекле.
