Чтобы сделать диагностику двигателя, ЭБУ и датчиков, необходимо знать расположение диагностического разъема, его распиновку и тип. В данном материале раскрыты эти все вопросы. Статья применима для владельцев авто: Chevrolet Lanos, ЗАЗ Chance.

На Chevrolet Lanos тип разъема зависит от года выпуска автомобиля:

1

До 2007 года выпуска включительно (Евро-0, Евро-2) — GM-12 12 pin (12 контактный).

2

Начиная с 2008 года выпуска включительно (Евро-3) — OBD2 16 pin (16 контактный).

1. Где находится разъем для диагностики на Шеви Ланос

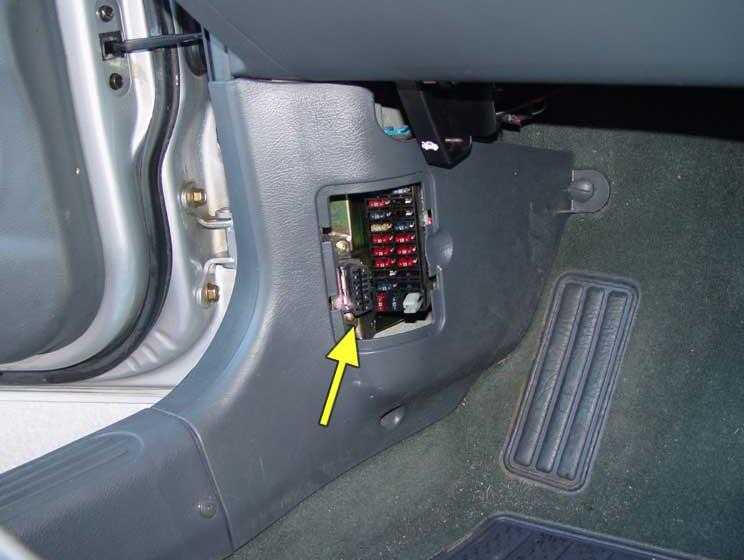

Разъем для диагностики 12 PIN у Lanos с 2005 по 2007 год включительно расположен под торпедой, со стороны водителя, у правой ноги. Могут встречаться модели, где колодка размещена под бардачком со стороны пассажира. Расположение разъема указано на схеме в позиции 3 и 9.

У моделей авто с 16 PIN с 2007 по 2009 года, разъем расположен всегда со стороны водителя. Базирование разъема указано на схеме в позиции 3.

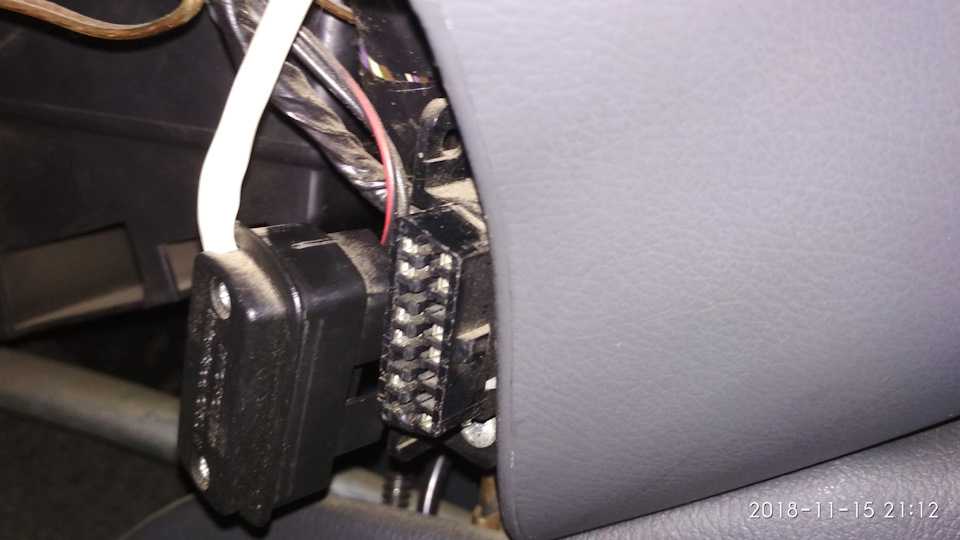

Фото расположения колодки 16 PIN:

Детальнее рассмотреть разъем OBD2 можно на фото выше. О том, где распологается ЭБУ, читайте в статье «Диагностика Шевроле Ланос».

Описание:

OBD1 (GM12) коннектор прямоугольный формы, состоит из 12 контактов.

Марки и года:

Все инжекторные модели, кроме части моделей после 2002 г., имеющих OBD-II разъем.

Доступ и расположение:

Смотреть

Распиновка:

* Connector Keying — Конструктивный элемент разъемного соединителя, гарантирующий правильную ориентацию вилки и розетки.

Пример на фото:

Выводы и их назначение:

Описание:

OBD2 коннектор в форме трапеции, состоит из 16 контактов.

Марки и года:

Бензиновые легковые автомобили и легкие грузовые автомобили, произведенные или импортируемые в США с 1996 года (американское законодательство CARB и EPA) и в Европе (EOBD) с 2000-2001 года (директива Евросоюза 98/69EG) и Азии (в основном с 1998 г.).

Доступ и расположение:

Смотреть

Распиновка:

Пример на фото:

Выводы и их назначение:

Контакты диагностического разъема для используемых протоколов

Контакты 4, 5, 7, 15, 16 — ISO 9141-2.

Контакты 2, 4, 5, 10, 16 — J1850 PWM.

Контакты 2, 4, 5, 16 (без 10) — J1850 VPW.

Протокол ISO 9141-2 идентифицируется наличием контакта 7 и отсутствием 2 и/или 10 контактов на диагностическом разъеме.

Если отсутствует контакт 7, в системе используется протокол SAE J1850 VPW (Variable Pulse Width Modulation) или SAE J1850 PWM (Pulse Width Modulation).

Все три протокола обмена данных работают через стандартный кабель OBD-II J1962 connector.

Правильная схема соединения 12 PIN колодки с адаптером 16 PIN

4. Распиновка ЭБУ Chevrolet Lanos

Для прошивки ЭБУ необходимо подключить программатор и знать распиновку выводов блока. В статье «Компьютерная диагностика Chevrolet Lanos своими руками» имеется информация о способах прошивки и типах ЭБУ которые ставились на Шеви Ланос в зависимости от года выпуска.

Скачайте PDF файлы для ознакомления с распиновкой ЭБУ: IEFI‐6 (DELCO KDAC) и Delphi MR-140.

Назначение контактов:

5.

Выбор оборудования для автодиагностики Шеви Ланос

Поиск диагностического разъема необходим для подключения адаптера или сканера, программатора. Для выбора автосканера рекомендуется прочитать статьи по данной теме:

Рекомендованные статьи для владельцев Шевроле Ланос

Scan Tool Pro — бюджетный мультисканер для Шевроле Ланос

Хороший выбор для начинающего диагноста

Сейчас в продаже имеются модели сканеров с различными версиями прошивок и чипов. Scan Tool Pro с прошивкой 2022 — пока что самая стабильная версия, а так же имеет максимальную совместимость с автомобилями Chevrolet Lanos с 2007 года выпуска.

По ссылке указанной справа можно ознакомиться со сканером для автодиагностики «Scan Tool Pro». Это сайт официального дилера, который дает гарантию 12 месяцев.

Удачной диагностики!

Узнать подробнее

Рекомендуемые программы для адаптеров и сканеров Chevrolet Lanos

Читать статью «Рекомендуемые программы для адаптеров и сканеров Chevrolet Lanos»

Рекомендуемые адаптеры и сканеры для автомобилей Chevrolet Lanos

Читать статью «Рекомендуемые адаптеры и сканеры для автомобилей Chevrolet Lanos»

Scan Tool Pro – адаптер для Chevrolet Lanos c 2007 г. в

Читать статью «Scan Tool Pro – OBD2 адаптер для Chevrolet Lanos c 2007 г.в»

Расшифровка кодов ошибок Chevrolet Lanos

Читать статью «Расшифровка кодов ошибок Chevrolet Lanos»

Обзоры OBD2 адаптеров для автодиагностики

Смотреть раздел «Обзоры OBD2 адаптеров для автодиагностики»

Автодиагностика Chevrolet Lanos своими руками

Читать статью «Автодиагностика Chevrolet Lanos своими руками»

Компьютерная диагностика Дэу Ланос 1,5 л

Многие водители часто путают понятия «компьютерная диагностика» и «чтение кодов ошибок». Из-за этого может быть серьезно поврежден электронный блок управления двигателем, а это серьезные деньги, потраченные на его ремонт или покупку нового.

Все это как нельзя более актуально для автомобилей Дэу Ланос, которые сложно поддаются компьютерной диагностике, особенно аматорскими методами.

Чем осложняется диагностика Дэу Ланос

Ланос выпускался несколько десятков лет и за это время успел сменить целый ряд двигателей и, тем более, электронного оборудования. Мы ведем к тому, что все автомобили даже одной модели могут быть совершенно разными, требовать разного подхода к той же диагностике.

Считать код ошибки — еще не значит выяснить на 100% причину неисправности. Например, нестабильные холостые обороты могут быть вызваны не только и не столько неисправным регулятором холостого хода или датчиком положения дроссельной заслонки, о чем запросто расскажет код, прочитанный дешевым сканером.

На эту неисправность может влиять еще два десятка датчиков, узлов и систем. Это просто пример, но нужно понимать, что профессиональный диагност — это не парень с дорогим ноутбуком и хитрым шнуром, который читает ошибки ЭБУ.

В более современных автомобилях выпуска после 2012-2015 годов, действительно, считывание ошибок сильно упростилось, выросло количество сканеров, а электронные системы машин во многом унифицированы.

Так, установив в диагностический разъем OBD2 адаптер ELM327 за 100 гривен и подключив его по беспроводной связи к самому недорогому телефону с ОС Андроид, можно многое узнать о своем двигателе. А с помощью ноутбука и USB-адаптера можно даже вносить коррективы в тонкие настройки двигателя, если на ноутбуке установлена бесплатная пиратская копия диагностического ПО.

Стоит ли так поступать, не имея достаточного опыта и знаний, решать каждому водителю лично. Особенно по отношению к Дэу Ланос, диагностика которого связана с рядом сложностей — это и подбор программного обеспечения, и подбор диагностического оборудования, вплоть до разъемов и клеммных колодок. Впрочем, наше сегодняшнее видео говорит само за себя.

Как самому сделать диагностику Дэу Ланос

Чтобы сделать компьютерную диагностику Дэу Ланос и прочитать возможные ошибки в памяти электронного блока управления, необходимо для начала знать, каким оборудованием, через какой порт и каким программным обеспечением это можно сделать.

В зависимости от года выпуска и завода производителя, на все автомобили Дэу Ланос устанавливали один из двух диагностических разъемов — GM12, что вероятнее всего, и OBD-II.

Первый из них имеет 12 контактов, второй — 16. Однако этого знать недостаточно. В первом случае для диагностики необходимо использовать кабель адаптер Vagcom 409.1 или K-Line GM12/OBD2.

Несмотря на то что второй возможный разъем был в формате OBD-II, для передачи данных он использовал протокол K-Line, поэтому рассчитывать на применение современных беспроводных или проводных диагностических адаптеров все равно не приходится.

Мало того, на автомобилях даже с однотипным разъемом распиновка контактов может быть разной, что повлияет на возможность полноценной диагностики как таковой.

Исключением являются только Ланосы 1,5 л с электронными блоками управления DELPHI MR140 и Микас 10.3/11 (ЕВРО 3). Но по большому счету на автомобиль мог быть установлен электронный блок управления одного из пяти типов:

1. DELPHI MR140.

2. Микас 10.3/11, оба ЭБУ разработаны под двигатель ЕВРО 3.

3. CAVUT.

4. Микас 10.3.

5. GM DELCO KDAC или Delco Multec IEFI.

Первые два имеют диагностический разъем OBD-II, остальные три — GM-12. Это совершенно разные разъемы, разных стандартов, с разной распиновкой контактов и не совместимы друг с другом. Для диагностики ЭБУ старого стандарта (Евро 0, Евро 1 и 2) необходимо иметь адаптер VAG KKL 409.1 на чипе FTDI и переходник GM12-OBD2.

Если нам удалось во всем этом разобраться, осталось подобрать соответствующее программное обеспечение, поскольку универсальной диагностической программы, работающей со всеми ЭБУ, не существует.

Наиболее удачные программы для ОС Windows, поддерживающие двигатели Ланос стандартов Евро 0-2:

1. Delco 1213.

2. SensDiagnostika V1.2.5.

3. Tyranus Daewoo Scanner v2. 3.

4. Research Daewoo.

Существует еще ряд программ, но работают они нестабильно и могут выдавать некорректные данные, либо использовать свой функционал не полностью. Если программа не связывается с ЭБУ по USB-порту, необходимо использовать другую, подходящую для конкретного ЭБУ.

Если программа все же опознала блок управления, мы получаем возможность не только читать коды ошибок, но и следить в реальном времени за расходом топлива, температурой антифриза, температурой воздуха впускного коллектора, скоростью, оборотами двигателя и рядом других важных параметров.

С точки зрения технологии подключения диагностического порта к компьютеру все не так сложно. Находим диагностический разъем. У Ланоса он находится на консоли возле правой водительской ноги.

Подключаем переходник VAG KKL 409.1 к переходнику GM12-OBD2.

Устанавливаем разъем GM12 на место,

а второй конец этой связки подключаем к USB-порту компьютера.

Естественно, перед этим необходимо установить драйвера KKL и программное обеспечение на ПК, затем настроить соединение.

Из списка выбираем Ланос и его двигатель, 1,5 SOHC.

Нажимаем кнопку «Старт» для опознания программой ЭБУ.

Когда соединение установлено, можно начинать читать данные.

После диагностики нажимаем кнопку «Errors» и смотрим на возможные ошибки, сверяя номинальные показатели датчиков с реальными.

Таким образом, у нас есть шанс провести компьютерную диагностику автомобиля Дэу Ланос с двигателем 1,5 самостоятельно даже без прямого подключения к электронному блоку управления по протоколу OBD-II.

Все это возможно с помощью адаптера VAG KKL 409.1 на чипе FTDI и переходника GM12-OBD2.
