Сборка,установка КПП ЗИЛ-5301

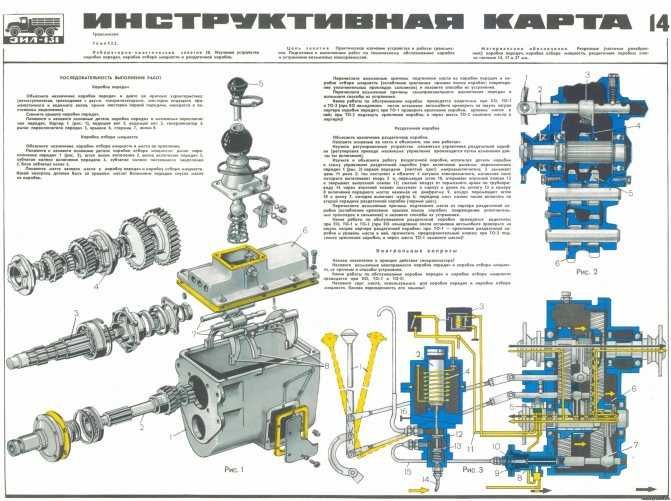

Сборка и установка коробки передач ЗИЛ-5301

Сборка и установка промежуточного вала

Установить в пазы вала шпонку 8 и последовательно напрессовать на вал предварительно подобранные по шейкам шестерню второй передачи (натяг 0,005…0,055 мм), шестерню заднего хода (посадка от натяга 0,04 мм до зазора 0,01 мм), шестерню третьей и четвертой передач (натяг 0,015…0,065 мм).

Установить распорную втулку, напрессовать шестерню постоянного зацепления (натяг 0,015…0,065 мм) и закрепить ее замочным кольцом. Кольцо установить с помощью оправки.

Все шестерни промежуточного вала должны быть напрессованы до упора в торец.

Установить картер коробки передач на приспособление. Вставить в гнездо картера кольцо переднего роликового подшипника промежуточного вала (посадка от натяга 0,01 мм до зазора 0,033 мм).

Надеть роликовый подшипник на передний конец промежуточного вала (зазор 0,015…0,047 мм).

Вставить в картер промежуточный вал в сборе с шестернями, направив последовательно сначала задний конец вала в гнездо шарикового подшипника, затем установить в наружное кольцо передний конец вала с роликовым подшипником в сборе.

Напрессовать шариковый подшипник в сборе с замочным кольцом на задний конец промежуточного вала (натяг 0,003…0,032 мм), направить его в гнездо картера, установить подшипник вместе с валом в гнездо картера с помощью специальной оправки (посадка от натяга 0,012 мм до зазора 0,038 мм).

Навернуть гайку и затянуть ее. Момент затяжки не менее 250 Н м. Закрепить гайку, вдавив ее тонкий край в паз вала. Установить заднюю крышку с прокладкой и закрепить крышку болтами с пружинными шайбами.

Установить в выточку гнезда картера переднего подшипника стопорное кольцо и посадить его с помощью оправки, вставить в гнездо заглушку и запрессовать ее специальной оправкой.

Вставить в отверстие блока шестерен заднего хода роликовые подшипники, установив между ними распорную пружину, установить блок в картер коробки, вставить ось блока шестерен (с посадкой: конец оси большого диаметра — от натяга 0,052 мм до зазора 0,004 мм, конец оси меньшего диаметра — с зазором 0,007…0,060 мм).

Установить в выточку стопорную пластину и закрепить ее болтом с пружинной шайбой.

Сборка и установка вторичного вала и синхронизаторов

Установить вал в тиски с мягкими подкладками задним концом вниз и собрать детали вала в указанной ниже последовательности.

Надеть на шлицы шестерню 12  первой передачи, установить шестерню 11 второй передачи, надеть на вал упорную шайбу 10, закрепить шестерни замочным кольцом 9, посадив его в выточку вала с помощью специальной оправки.

Установить на шлицы вала синхронизатор 8 второй и третьей передач, установить на шейку вала шестерню 7 третьей передачи, поставив упорную шайбу 6, установить втулку 5 шестерни четвертой передачи, направив ее фиксаторный штифт в шлицевой паз вала.

Установить на втулку шестерню четвертой передачи, поставить упорную шайбу 3 и закрепить шестерню замочным кольцом 2, посадив его в выточку вала с помощью пустотелой оправки.

Кольцо должно плотно сидеть в канавке.

Установить на шлицы вала синхронизатор четвертой и пятой передач.

Установить вторичный вал в сборе в картер коробки, направив задний конец вала в гнездо картера, надеть подшипник в сборе с замочным кольцом на конец вала и, направив его в гнездо картера, запрессовать подшипник вместе с валом с помощью специальной оправки.

Сборка и установка первичного вала

Для сборки первичного вала надо установить его в приспособление и напрессовать подшипник (натяг 0,003…0,038 мм).

Установить в проточки замочные кольца 2. Вынуть вал из приспособления и установить в гнездо роликовый подшипник.

Установить в гнездо картера первичный вал с подшипником в сборе (посадка подшипника от натяга 0,012 мм до зазора 0,038 мм) и направить конец вторичного вала в роликовый подшипник первичного вала.

Установить крышку подшипника первичного вала с прокладкой, закрепить их болтами с пружинными шайбами.

Надеть на направляющую крышки муфту с подшипником выключения сцепления и установить на муфту оттяжную пружину.

Сборка крышки коробки передач

Сборка крышки коробки передач производится в последовательности, обратной разборке.

При сборке крышки сначала вставить шток 11с вилкой переключения первой 1передачи и заднего хода, затем шток 10 с вилкой переключения  четвертой и пятой передач и, наконец, шток 9 с вилкой переключения второй и третьей передач.

После установки штоков и вилок их следует закрепить стопорными болтами 14, зашплинтовать проволокой, завернув ее концы, как показано на рис. 5-7 (поз. 8, 13 и 15).

Проверить и при необходимости установить в нейтральное положение шестерню первой передачи и каретки синхронизаторов.

Установить крышку коробки передач с прокладкой, направив концы вилки в паз шестерни первой передачи и пазы лапок других вилок на диски кареток синхронизаторов, затем закрепить крышку болтами с пружинными шайбами.

Сборка картера наконечника рычага переключения передач

Закрепить картер наконечника рычага в тиски, вставив фиксатор 7  рычага в отверстие картера, установить рычаг 10 переключения передач, наложить немного солидола на шаровую поверхность рычага, надеть на хвостовик рычага опору 6 шаровой части рычага, установить пружину 5 рычага, повернуть отогнутый конец так, как показано на рисунке, и завести пружину за выступы картера.

Собрать промежуточный рычаг 2, установив в него сухарь 1 и ось 4, смазав их солидолом.

Установить рычаг вместе с осью в картер, после чего закрепить его в картере гайкой 3 с пружинной шайбой. Вынуть картер из тисков, установить защитный чехол 9, навернуть шаровую рукоятку 12 на рычаг переключения и закрепить ее гайкой 11.

Установить картер 8 наконечника рычага с прокладкой, направив конец промежуточного рычага в прорезь головки штока первой передачи и заднего хода, а конец наконечника рычага переключения передач – в паз вилки переключения передач, закрепить картер рычага болтами с пружинными шайбами.

Установить на конец вторичного вала ведущую шестерню привода спидометра. Установить крышку вторичного вала и закрепить болтами с пружинными шайбами, Установить на шлицы фланец с отражателем, поставить на вал упорную шайбу, навернуть гайку и затянуть ее; момент затяжки — не менее 300 Нм. Застопорить гайку, вдавив тонкий край в паз вторичного вала. Установить в крышку вторичного вала штуцер с ведомой шестерней спидометра. Штуцер закрепить болтом с шайбой. Все прокладки крышек рекомендуется устанавливать на герметике.

Установить рычаг переключения передач со шпонкой на наконечник и закрепить гайкой с пружинной шайбой.

Испытание коробки передач

После сборки в коробку передач необходимо залить масло до уровня контрольной пробки и проверить ее на специальном стенде.

Обкатку коробки передач следует производить от электродвигателя в течение 3…5 мин, на каждой последовательно включенной передаче.

В процессе обкатки коробки передач проверяют нормальное включение передач, отсутствие повышенных шумов шестерен в зацеплении и стуков, отсутствие течи масла в манжетах и стыках, а также отсутствие других неисправностей.

Исправную коробку передач установить на двигатель с помощью домкрат-тележки или тали при снятом вентиляционном люке кабины, закрепить коробку передач на шпильках гайками с пружинными шайбами.Момент затяжки гаек должен быть 120…150 Нм.
