Прокладки двигателя: для чего нужны и как их выбирать? — Иксора

Удивительно, но о прокладках двигателя многие автомобилисты даже не задумываются – слишком уж несущественные, второстепенные детали, чтобы уделять им повышенное внимание. А зря! Всего лишь одна тонкая прогоревшая полоска – и машина встала: без этих маленьких, но крайне важных запчастей невозможна эффективная и правильная работа одного из самых сложных механизмов автомобиля – его двигателя.

Если Вы все еще считаете, что выбирать прокладки двигателя – дело несерьезное, мы предлагаем пройти краткий ликбез, где расставим все точки над i в этой уплотнительной теме.

§1. Для чего нужны прокладки двигателя?

Практически у всех прокладок, не зависимо от их назначения, цель одна – обеспечить герметичность того или иного механизма, предотвратить проникновение лишней влаги и сохранить в сухости и чистоте все стыки. Двигатель автомобиля – не исключение. Во время его работы внутри непрерывно циркулируют технические жидкости, образуется и преобразуется энергия. Все это сопровождается высоким давлением, для постоянного поддержания которого просто необходима полная герметизация механизма. Чтобы уплотнить корпус и избежать протечек, используются специальные прокладки: различных форм и материалов в зависимости от конкретных задач.

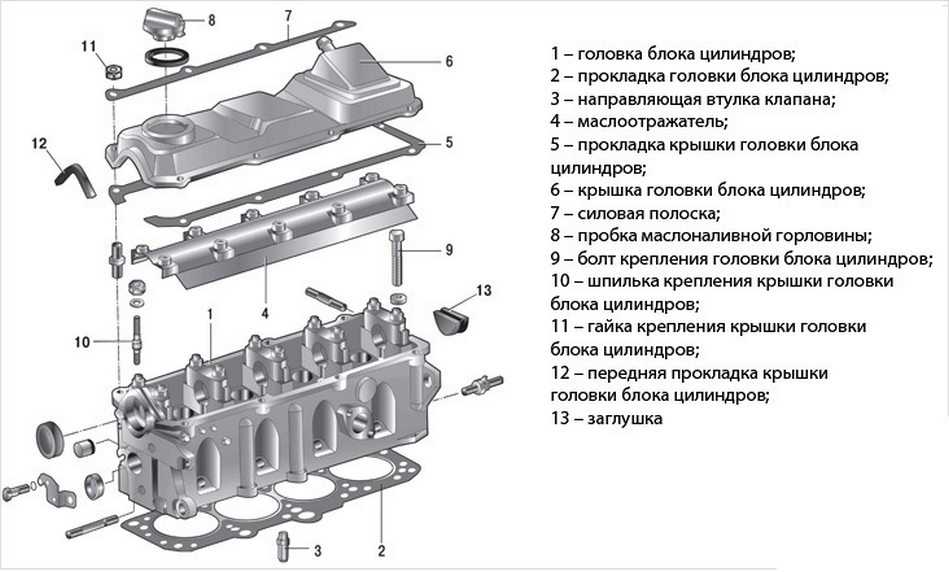

§2. Прокладка головки блока цилиндров: функции и назначение

Самой распространенной и, пожалуй, наиболее важной является прокладка головки блока цилиндров (ГБЦ). Крепится она между цилиндрами и головкой блока и выполняет сразу несколько функций: уплотняет места прилегания, защищает от вытекания масла и противодействует внутреннему давлению и высокой температуре. Таким образом, она устанавливается на стыке трех систем двигателя: охлаждения, смазки и газораспределения – и ежедневно подвергается нешуточным нагрузкам. Отсюда и вполне понятная уязвимость: какой бы качественной и «долговечной» прокладка ни была, рано или поздно ее придется заменить. И здесь лучше не экономить – последствия могут быть крайне неприятными, вплоть до капитального ремонта двигателя.

{ContentImage Align=»Center»}

§3. Внешний вид и материал прокладки ГБЦ

Внешне прокладка ГБЦ представляет собой сложную монолитную деталь, по сути, каркас с отверстиями для цилиндров и прохода охлаждающей жидкости.

Классическая прокладка ГБЦ состоит из несущего листа с перфорацией, к обеим сторонам которого прикрепляются пластины из пробки, фибры, картона и других мягких материалов (асбестосодержащих или безасбестовых). Для минимизации воздействий давления центральные отверстия и места крепежа окантовываются металлическими кольцами. Благодаря эластичности материала такие прокладки идеально ложатся на уплотняемые поверхности и при необходимости легко восстанавливают свою форму.

Однако наибольшее распространение сегодня получили металлические прокладки ГБЦ. Выполненные из стали или меди, они отличаются многослойностью, повышенной износостойкостью и, как следствие, продолжительным сроком службы. Кроме того, для обеспечения еще лучшего уплотнения места соединений могут покрываться специальным раствором – герметиком. Все это позволяет добиться максимальной эффективности прокладки, а также способствует равномерному распределению давления по всей плоскости цилиндров и головки блока.

§4. Замена прокладки ГБЦ

Главное правило использования прокладки ГБЦ – одноразовость. Она принимает необходимую форму при затяжке и, какой бы упругой ни была, второй раз на то же место в тех же идеальных пропорциях не встанет. Поэтому при любом демонтаже головки блока цилиндров прокладку нужно менять.

Отчего выходит из строя прокладка ГБЦ? Самая очевидная, частая и банальная причина – перегрев двигателя, а от него, увы, никто не застрахован. Заметить признаки надвигающейся беды несложно, главное – знать, где искать. Так, при чрезмерном износе прокладки ГБЦ возможна внешняя протечка масла или охлаждающей жидкости, из выхлопной трубы может идти густой белый дым, при проверке масла можно обнаружить белую пену на щупе, пузырьки или масляные пятна в радиаторе. Помимо очевидных признаков, стоит обратить внимание на косвенные, являющиеся скорее следствием вовремя не устраненных неполадок – такие, как увеличение расхода топлива вкупе со снижением мощности автомобиля.

Что делать в подобных ситуациях? Срочно менять прокладку ГБЦ. И не забыть вместе с ней обновить сопутствующие детали: болты ГБЦ, комплекты уплотнений и прочие вспомогательные элементы.

§5. Другие виды прокладок двигателя

• Прокладки клапанной крышки уплотняют места соединений крышки клапанов с пазами и предотвращают протечку моторного масла. В качестве материала, как правило, используется резина.
• Прокладки системы охлаждения герметизируют стыки, защищая от попадания охлаждающей жидкости, и тем самым поддерживают рабочую температуру внутри цилиндров. Изготавливаются из каучука, стойкого к воздействиям жидкостей, масла и температурных перепадов.
• Манжеты (сальники) для валов – круглые прокладки с пружиной, призванные сгладить зазоры между вращающимися валами (коленвалом, распредвалом и т.д.) и неподвижными элементами. Обеспечивают надежное разделение разных сред (воды, воздуха, жидкости, масла), а также защищают от пыли и окисления. Выполняются из прочного искусственного каучука.
• Прокладки поддона двигателя устанавливаются между блоком цилиндров и масляным поддоном и предупреждают вытекание масла из картера. Бывают разными по составу, чаще встречаются пробковые или резиновые.
• Другие прокладки и уплотнители, герметизирующие соединительные места и обеспечивающие мягкую и эффективную работу всех механизмов. Нередко продаются сразу комплектами, которые очень удобно использовать при ремонте двигателя или техобслуживании.

{ContentImage Align=»Center»}

§6. Коротко о главном

Навсегда забыть о проблемах, вызванных вышедшими из строя прокладками двигателя, легко – достаточно соблюдать три простых правила:

1. Все прокладки используются только один раз.
2. При любом подозрении на неисправность прокладку лучше сменить.
3. Замене подлежит не только сама прокладка двигателя, но и все вспомогательные детали.

IXORA рекомендует прокладки двигателя CORTECO – компании группы Фройденберг, ведущего поставщика оригинальных запчастей для легковых и грузовых автомобилей. Ассортиментный ряд насчитывает более девятнадцати тысяч наименований и по праву считается одним из самых широких в области уплотнительной и вибрационной техники. Флагман продуктовой линейки CORTECO – революционная прокладка ГБЦ с широким стопором, сокращающая расход масла – получила признание крупнейших производителей по всему миру. Автолюбителям компания CORTECO предлагает полный ассортимент прокладок головки блока цилиндров, болтов ГБЦ, комплектов плоских уплотнений для технического обслуживания и ремонта двигателя, а также одинарных уплотнений (к примеру, уплотнения впускного коллектора) оригинального качества. Таким образом, Вы можете приобрести все необходимые комплектующие от одного надежного и проверенного поставщика.

Наиболее популярные прокладки двигателя CORTECO представлены в таблице ниже. Весь ассортимент комплектующих можно найти в разделе каталогов запчастей.

* Применяемость деталей конкретно для Вашего автомобиля уточняйте у менеджеров по телефону: 8 800 555-43-85 (звонок по России бесплатный).

Наиболее популярные прокладки двигателя CORTECO
Производитель	Номер детали	Наименование	Применяемость*
CORTECO	12019597B	Сальник 40Х55Х8	SKODA Octavia 1997- 2009, Fabia 2002 -2004, WV caddy 2002 — 2004
CORTECO	12015361	Уплотнительное кольцо, стержень клапана	NISSAN ALMERA (15,16)PRIMERA (P11,12)
CORTECO	19025730	Уплотнительное кольцо, стержень клапана	MAZDA 323 /626/6/MPV
CORTECO	12014670	Уплотнительное кольцо, стержень клапана	PEUGEOT 206/306/406/407   CITROEN  C5
CORTECO	12015757	Уплотнительное кольцо, стержень клапана	CHEVROLET LANOS
CORTECO	12015802	Колпачок маслосъёмный	PEUGEOT 605/ NISSAN Micra11
CORTECO	21653092	Заглушка, ось коромысла — монтажное отверстие	RENAULT LOGAN DUSTER
CORTECO	21653091	Заглушка головки блокацилиндров	RENAULT LOGAN DUSTER
CORTECO	19018203	Уплотнительное кольцо, стержень клапана	KIA SHUMA /LEXUS RX/TOYOTA /MAZDA
CORTECO	19026216	Уплотнительное кольцо, стержень клапана	HONDA ACCORD/CIVIC /  LAND ROVER Freelander I
CORTECO	19027864	Уплотнительное кольцо, стержень клапана	MITSUBISHI LANSER 9
CORTECO	415255P	Прокладка ГБЦ	RENAULT LOGAN
CORTECO	025005P	Прокладка, крышка головки цилиндра	RENAULT LOGAN/ CLIO/MEGANE
CORTECO	424830H	Прокладка, крышка головки цилиндра	AUDI 100/ A6/S6 1994 — 1997
CORTECO	424631P	Прокладка, крышка головки цилиндра	RENAULT LOGAN/ CLIO/MEGANE

В сети магазинов IXORA Вы всегда можете найти широчайший ассортимент любых деталей и элементов для Вашего автомобиля.

Получить профессиональную консультацию при подборе товара и подробную информацию по всем интересующим Вас вопросам можно, позвонив по телефону – 8 800 555-43-85 (звонок по России бесплатный).

Источник фото:

Прокладки гбц. Общие сведения о прокладках гбц :: ЯЗТО-АВТО

16/08/2010

Что такое прокладки ГБЦ?

ГБЦ (головка блока цилиндра) – это одна из основных составляющих надпоршневой полости, где осуществляются все тепловые процессы рабочего цикла.

От качества прокладки ГБЦ и ее установки зависит работа двигателя. Дефекты и неправильная установка могут привести к поломке двигателя. Поэтому к замене прокладки ГБЦ стоит подходить очень серьезно и осторожно, выбирая только качественные прокладки. Сама прокладка представляет собой высокотехнологичную и сложную деталь из нескольких слоев с каркасом из перфорированной тонколистовой стали. Основная ее цель – герметизация стыков головки блока с блоком цилиндров двигателя.

Производители прокладок ГБЦ обязательно проводят испытания на их герметичность, коррозионную стойкость и т.д. Это должно гарантировать полное соответствие прокладки техническим и конструктивным условиям по стопроцентной герметизации двигателя.
Актуально использование прокладок ГБЦ в двигателях с турбонаддувом, так как именно в них нагрузка на прокладку головки блока очень велика, потому что давление в самом двигателе очень высоко. Все это приводит к повреждениям прокладки.

Самая важная характеристика прокладки ГБЦ – высокая термостойкость, которая гарантирует ее долгий срок службы. Для точного герметичного соединения между головкой блока цилиндра и самим блоком необходима точная штамповка и специальная обработка прокладок. Иногда производители наносят на поверхность прокладок трафаретную печать из силикона для более лучшего уплотнения.

Современные прокладки ГБЦ.

Прокладка ГБЦ применяется при ремонте не только отечественных автомобилей, но и зарубежных. Она служит для устранения всех возможных протечек масла при его подаче в двигатель и для уплотнения камеры сгорания. Так же прокладка ГБЦ влияет на эластичную деформацию деталей.

Обычно прокладки ГБЦ изготавливаются из многослойных пластиковых (комбинированных) или металлических составов. Часто причину неполадки двигателей ищут в прокладке ГБЦ. Например, при перегреве двигателя, при утечки масла или воды и т.д. Профессионалы знают, что качественный ремонт прокладки ГБЦ невозможно сделать в «кустарных» условиях. Головка блока цилиндра – это один из важнейших элементов мотора, поэтому к поломкам и дефектам ГБЦ стоит относиться серьезно.

Проблемы могут возникнуть, когда необходима замена прокладки ГБЦ некоторых иностранных автомобилей. Необходимо помнить, что некачественная замена или ремонт ГБЦ может привести к серьезным проблемам – к росту расхода топлива, снижению ресурса мотора и к снижению мощности двигателя в целом.

Требования к современным прокладкам ГБЦ.

В результате эксплуатации двигателя длительное время, использования некачественного топлива, температурных перепадов и т.д. плоскости прилегания ГБЦ деформируются. Поэтому, требуется шлифовка/фрезеровка этих плоскостей, это не может не привести к уменьшению объема камеры внутреннего сгорания. Иногда бывают ситуации значительного уменьшения объема камеры сгорания, в этом случае, стоит купить и  поставить ремонтную прокладку ГБЦ с большей толщиной. В том случае, когда прокладка ГБЦ не может обеспечить полную герметизацию, то есть работает не на 100%, это может вызвать неполадки в самом двигателе.

Чаще всего, негерметичность прокладки ГБЦ бывает связана с:

• перегревом
• механическими повреждениями
• прорывом отработавших газов
• утечкой охлаждающей жидкости и масла

Безасбестовая или асбестовая?

Сегодня уплотнительные материалы из безасбеста становятся все популярней. Помимо их общепризнанной экологичности, безасбестовые материалы так же имеют ряд преимуществ: прокладки двигателя из безасбестовых материалов более герметичны и долговечны; продукция из безасбестового уплотнительного материала намного легче демонтируется.

Если учесть, что в двигателе любого автомобиля находится более 60 прокладок, то материал, из которого они изготавливаются, играет большую роль. Например, абразивный асбест, способствует более быстрому износу двигателя, кроме того, такой материал очень неустойчив к температурным перепадам и вибрациям (даже самым небольшим).

Поэтому сегодня все самые крупные автомобильные концерны полностью отказались от применения асбестовых материалов в автозапчастях. Отказываются от безасбестовых прокладок и средние индийские, китайские и бразильские автопроизводители. Рассмотрим преимущества безасбестового материала перед асбестовым.

Что такое прокладка ГБЦ в автомобиле?

«Прокладка головки блока цилиндров служит уплотнением между блоком цилиндров и головкой цилиндров, предотвращая утечки моторной жидкости и потери давления».

Прокладка головки блока цилиндров является важным компонентом, расположенным между головкой блока цилиндров и блоком цилиндров. Двигатель автомобиля разделен на две части: блок цилиндров, в котором находятся поршни и цилиндры, и головка блока цилиндров, в которой находятся такие детали, как клапаны, свечи зажигания и т. д.

Прокладка головки блока цилиндров, расположенная между этими двумя частями двигателя, предназначена для герметизации процесса внутреннего сгорания и предотвращения утечки и смешивания любых жидкостей. Прокладка головки блока цилиндров играет решающую роль в герметизации камеры сгорания двигателя, чтобы ваш автомобиль мог создать соответствующую компрессию, необходимую для поддержания мощности вашего двигателя. Он также предотвращает утечку охлаждающей жидкости или масла где-либо еще, предотвращая перегрев и возгорание двигателя.

По этим причинам при изготовлении прокладки ГБЦ большинство производителей используют тонкие слои стали, что делает их более прочными и устойчивыми. Являясь важным компонентом рамы вашего автомобиля, он выполняет ту же роль, что и каркас кузова вашего автомобиля. Поскольку уменьшение объема двигателя является одной из наиболее заметных тенденций в современных автомобилях, прокладка головки блока цилиндров в наши дни также становится более легкой и жесткой.

Чтобы понять, как работает прокладка головки блока цилиндров, нужно сначала понять, как работает двигатель в целом. В блоке двигателя находятся поршни, которые перемещаются вверх и вниз в цилиндрах. Поршни соединены с вращающимся коленчатым валом, от которого ваш автомобиль получает мощность. В верхней части двигателя находится головка блока цилиндров, где клапаны открываются и закрываются, чтобы впустить и выпустить воздушно-топливную смесь из камеры сгорания.

Прокладка ГБЦ гарантирует, что сжатие, возникающее при воспламенении топливовоздушной смеси, остается внутри камеры сгорания. Это позволяет вашему двигателю работать правильно, создавая тем самым достаточную мощность для движения автомобиля вперед. Кроме того, прокладка головки предотвращает утечку охлаждающей жидкости или моторного масла в цилиндры, чтобы двигатель работал правильно и не перегревался.

Для правильной работы вашего двигателя необходимо, чтобы эти две жидкости не просачивались и не смешивались в месте соединения головки блока цилиндров и блока цилиндров. В качестве уплотнения между этими двумя основными частями двигателя прокладка головки блока цилиндров останавливает утечки и поддерживает давление.

Являясь герметичным уплотнением между блоком цилиндров и головкой блока цилиндров, он выдерживает полный диапазон давлений и температур, поэтому в один прекрасный день вы можете обнаружить протекающую или треснувшую прокладку головки блока цилиндров, что приведет к «прорыву прокладки головки блока цилиндров».

Симптомы пробитой прокладки головки блока цилиндров обычно не так очевидны, поэтому поначалу их может быть трудно понять. Вот наиболее распространенные признаки того, что прокладка головки блока цилиндров сломана.

Белый дым

Белый дым из выхлопной трубы является признаком пробитой прокладки ГБЦ. Белый дым указывает на утечку охлаждающей жидкости в камеру сгорания. Если вы видите синий дым из выхлопной трубы, это говорит о попадании масла в камеру сгорания.

Перегрев

Перегрев является одним из признаков неисправности прокладки головки блока цилиндров. Обычно это вызвано недостатком охлаждающей жидкости или утечкой масла в систему охлаждения. Когда происходит любое из этих двух событий, это замедляет способность вашего двигателя охлаждаться, что приводит к перегреву и разрыву прокладки головки блока цилиндров.

Изменение цвета масла

Изменение цвета моторного масла является одним из самых малозаметных признаков повреждения прокладки головки блока цилиндров. Ваша прокладка головки блока цилиндров предназначена для герметизации охлаждающей жидкости и масла, поэтому, если она перестанет работать, это может привести к смешиванию охлаждающей жидкости и масла. Если вы видите молочный цвет масла, это указывает на смешивание охлаждающей жидкости с маслом.

Чем хороши первые автомобили

В чем разница между кроссовером и внедорожником

Что такое прокладка ГБЦ и для чего она нужна? Критическая печать двигателя

27 июля 2015, 13:46

двигатель

Современные автомобили обычно производятся с блоком двигателя и головкой блока цилиндров, закрепленной сверху болтами, что делает прокладку головки важным уплотнением. Этот важный компонент расположен между блоком цилиндров и головкой блока цилиндров. Это отливка для двигателя внутреннего сгорания с цилиндрическими отверстиями для размещения поршней. Прокладка ГБЦ выполняет задачу уплотнения между блоком цилиндров и головкой цилиндров.

Эта прокладка должна поддерживать необходимую герметизацию и предотвращать утечку между двумя важными частями двигателя, когда они подвергаются процессу сжатия. Проще говоря, прокладка головки блока цилиндров предназначена для герметизации цилиндров, чтобы обеспечить максимальное сжатие. Прокладка головки автомобиля подвергается воздействию нескольких элементов транспортного средства, таких как вода, масло, выхлопные газы и топливо.

О важности прокладки ГБЦ свидетельствует тот факт, что она определяет степень сжатия в камере сгорания вашего автомобиля. Кроме того, прокладка выполняет задачу разделения прохода масла и воды, которые проходят через блок и головку блока цилиндров двигателя. Как правило, продувка прокладки головки блока цилиндров происходит из-за перегрева. Это может произойти, если охлаждающая жидкость двигателя достигает температуры, при которой давление растет в той же степени, что и металл двигателя. В большинстве случаев вода смешивается с маслом, вызывая серьезные повреждения двигателя.

В некоторых случаях может быть обнаружено, что сжатие в цилиндре создает перфорацию или отверстие в прокладке головки блока цилиндров; широко известный как пробитая прокладка головки блока цилиндров. Обычными признаками пробитой прокладки головки блока цилиндров являются быстрое повышение давления в системе охлаждения до того, как двигатель прогреется.
