Подбор поршневых колец по размеру

Капитальный ремонт или тюнинг двигателя обычно предполагает необходимость полной разборки ДВС для замены элементов ЦПГ и КШМ. В ходе выполнения работ в ряде случаев необходимо растачивать блок цилиндров, затем производится хонингование цилиндров. Далее требуется точный подбор поршней по размерам гильз, параллельно меняются поршневые кольца, поршневые пальцы и шатуны, производится замена или ремонт коленчатого вала и т.д.

Замена поршневых колец и самих поршней на бензиновом или дизельном моторе предполагает максимальное уплотнение щелевых зазоров. В данной статье мы поговорим о том, как правильно сделать подбор поршней, а затем подобрать к ним подходяще по размеру поршневые кольца.

Содержание статьи

• Коротко о поршнях: как подобрать поршень к цилиндру
• Как подобрать поршневые кольца
  • Подбор колец по размерам
  • Какие поршневые кольца лучше
• Как выбрать поршневые кольца: защита от подделки
• Советы и рекомендации

Коротко о поршнях: как подобрать поршень к цилиндру

Начнем с того, что зазор между поршнем и цилиндром определяется четко прописанными нормами. Для деталей в новом двигателе такой зазор составляет от 0.05 до 0.07 мм. Для моторов, которые находятся в эксплуатации, зазор между поршнем и цилиндром не должен быть больше отметки в 0.15 мм.

Восстановление ЦПГ двигателя потребует расточки блока цилиндров в ремонтный размер, после чего производится подбор поршня из группы так называемых ремонтных поршней. Главным требованием к процессу расточки цилиндров является итоговый результат, максимально приближенный к четко указанному ремонтному размеру.

Также необходимо учитывать, что размер после расточки блока дополнительно уменьшится в среднем на 0.03 мм после процесса нанесения хона (хонингование поверхности цилиндра). По этой причине при хонинговке цилиндров нужно придерживаться такого диаметра, чтобы после установки поршня зазор был максимально приближен к 0.045 мм, что является показателем зазора применительно к новым деталям.

Чтобы точно подобрать новый поршень по размерам необходимо сначала провести дефектовку цилиндров и поршней. Для замера диаметров поршня и цилиндра потребуются измерительные приборы:

• микрометр;
• нутромер;

Микрометром измеряется диаметр поршня, при помощи нутромера производятся измерения диаметра цилиндра. Измерять диаметр цилиндра необходимо в четырёх поясах, а также промерять две перпендикулярные плоскости. Четко установленный зазор между поршнем и цилиндром позволяет без затруднений осуществить подбор необходимого размера поршня поле расточки цилиндров, а также обеспечивает легкость установки поршня при сборке.

Далее подбор осуществляется на основании специальной таблицы, в которой указаны номинальные размеры цилиндров и поршней. Диаметр ремонтных поршней получил специальное деление по классам в зависимости от наружного диаметра детали. Всего таких классов 5, каждый класс обозначен литерами от A до E в алфавитном порядке (А, B, C, D, E) через 0.01 мм размера. Также деление по классам предусматривает изменение диаметра отверстия под поршневой палец через каждые 0. 004 мм.

Данная информация о классификации ремонтных поршней наносится в виде маркировки на днище поршня. Цифровое обозначение указывает на категорию отверстия под палец, а буквенное обозначение указывает на принадлежность поршня к тому или иному классу (класс ремонтного поршня). Также в процессе подбора номинальных размеров или ремонтного размера поршневой дополнительно необходимо обращать внимание на массу поршня. Поршни могут иметь как стандартную массу, так и увеличенный или сниженный на несколько грамм вес. Параллельно с подбором новых поршней необходимо подбирать ремонтные поршневые кольца, которые также имеют ремонтные размеры.

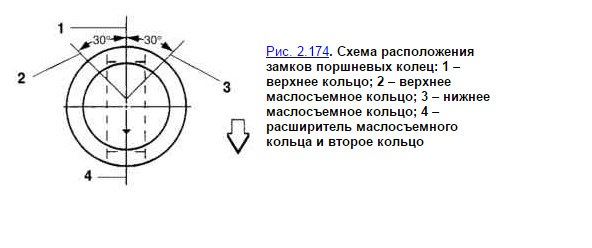

Как подобрать поршневые кольца

Подбор поршневых колец означает, что размеры поршневых колец в обязательном порядке должны соответствовать как размерам поршней, так и размерам цилиндров. Добавим, что производить подбор поршневых колец по размеру немного легче сравнительно с подбором самих поршней. Так происходит благодаря тому, что ремонтные поршневые компрессионные и маслосъемные кольца для различных моделей двигателей в большей или меньшей степени сегодня являются взаимозаменяемыми. Это означает, что можно приобрести как оригинальные поршневые кольца, так и подобрать детали стороннего производителя.

Подбор колец по размерам

Подбирать кольца необходимо с учетом следующих базовых параметров:

• высота поршневого кольца;
• диаметр поршневого кольца;

Любой качественный аналог, который имеет необходимые размеры, зачастую становится без всяких проблем. Для полной уверенности необходимо также учитывать радиальную ширину поршневых колец, а точнее соответствие данной ширины канавкам поршня. Другими словами, глубина канавок в отдельных случаях может оказаться недостаточной.

Что касается компрессионных колец, такие кольца конструктивно схожи, зачастую имеют одинаковую или практически одинаковую радиальную ширину, так что проблем после установки правильно подобранных по размеру колец из этой группы обычно не возникает. Подбор маслосъемных колец, напротив, требует повышенного внимания как к самой конструкции кольца (коробчатые, наборные маслосъемные кольца), так и дополнительного уточнения их радиальной ширины по специальным каталогам изготовителя колец.

Рекомендуем также прочитать статью о том, что делать, если поршневые кольца залегли. Из этой статьи вы узнаете о причинах залегания колец, самостоятельной диагностике проблемы и способах ремонта данной неисправности своими руками.

Хотелось бы добавить, что подбирать поршневые кольца для дизельных двигателей сложнее. Компрессионные кольца для дизелей имеют молибденовое покрытие, а также отличаются трапецеидальным профилем, который дополнительно может иметь разные углы. Маслосъемные кольца в дизелях обычно коробчатые, но и данный факт необходимо проверять по каталогам, так как встречаются случаи установки на дизельный двигатель наборных колец.

Обратите внимание, что ставить на дизель поршневые кольца от бензинового двигателя крайне не рекомендуется. Одновременно с этим в отдельных случаях допускается вариант установки поршневых колец с дизеля на бензиновый мотор.

Какие поршневые кольца лучше

Помимо выбора из доступных номинальных и ремонтных размеров колец потребуется также отдельно подобрать материал изготовления.  Вполне справедливо утверждение, что поршневые кольца для маломощного низкооборотистого двигателя, который был разработан 10-15 лет назад (даже при учете их полного соответствия по размерам), смогут нормально и долговременно функционировать в высокофорсированном силовом агрегате с турбонаддувом.

Дело в том, что материалы, нанесенное покрытие и допуски по геометрии колец вполне могут отличаться. На указанные факторы в процессе подбора следует обращать пристальное внимание, особенно в случае отсутствия точных данных в каталогах изготовителя.  Также следует добавить, что кольца для новых двигателей обычно хорошо работают в старых ДВС, но не наоборот.

Верхнее кольцо является наиболее сильно нагруженным в процессе работы ДВС. По этой причине такие кольца изготавливаются из легированного чугуна, который также получает плазменное напыление хрома или молибдена. Хром имеет пористую структуру, что позволяет эффективно удерживать нужное количество моторного масла. Покрытие хромом или молибденом позволяет повысить уровень износостойкости колец, а также обеспечивает низкий коэффициент трения во время контакта со стенками цилиндра.

Достаточно качественными принято считать чугунные поршневые кольца. Такие детали выполнены из высокопрочного чугуна, который обладает улучшенными свойствами и активно противостоит износу. Маслосъемные кольца бывают хромированными, а также без покрытия хромом. Также в продаже представлены стальные кольца, дополнительно оборудованные пружинным элементом.

Хромированные кольца обычно устанавливаются на моторы с высокой степенью сжатия, что предполагает более серьезные нагрузки на ДВС и ЦПГ. Гражданские автомобили иностранного производства зачастую имеют поршневые маслосъемные кольца из нержавеющей стали. Такие кольца отличаются большим сроком службы, низким весом и приемлемой стоимостью.

Как выбрать поршневые кольца: защита от подделки

В процессе подбора деталей необходимо в обязательном порядке придерживаться ряда правил и советов, которые помогут избежать приобретения поддельных запчастей. Начнем с того, что запчасти-заменители производства известных брендов не должны иметь слишком низкую стоимость по сравнению с оригинальными деталями.

Для изготовления качественной продукции производитель должен использовать качественные материалы и задействовать современные технологии производства. Перед поиском неоригинальных заменителей рекомендуется предварительно ознакомиться со стоимостью аналогичных оригинальных запчастей.

Поршневые кольца должны быть упакованы в фирменную упаковку. Сама коробка должна быть аккуратно склеена. Надписи на коробке должны иметь четкий и одинаковый шрифт, штампы, голограммы (при известном факте использования такой защиты на оригинальной упаковке). Фасуют детали в небольшие пакеты из полиэтилена, укладывая по три кольца.

На указанном пакете должны присутствовать следующие обозначения:

• номер комплекта;
• модель двигателя;
• размер поршневых колец;

Косвенным признаком также является общее количество пакетов с кольцами. Это количество должно соответствовать количеству цилиндров конкретного двигателя, для ремонта которого предназначен данный ремкомплект.

Дополнительно исследуйте маркировку колец. Поршневые кольца в автоматическом режиме маркируются специальной меткой на производстве, на которой указан размер колец и завод-изготовитель детали. Указанная маркировка располагается на кольце в четко определенном месте. Поддельные детали могут не иметь маркировки или быть маркированными в месте, отличном от места нанесения таких меток на оригинальной продукции.

Еще перед покупкой рекомендуется подробно осмотреть расширительные пружины. Указанные пружины должны быть с переменным шагом витков, а также обладать отшлифованной поверхностью в области торцов и наружного диаметра. Отсутствие таких признаков может указывать как на низкое качество изготовления деталей, что сильно отразится на сроке службы, так и на подделку.

Не лишним будет провести проверку профиля и высоты выступов. Если выступы минимальны или полностью отсутствуют, тогда кольца могут являться не новыми, а бывшими в употреблении. Для надежности воспользуйтесь микрометром, чтобы определить номинальный и ремонтный размер колец.

Во время подбора компрессионных колец тактильно прощупайте фаску, которая находится на одной или обеих сторонах по наружному диаметру кольца. На изделиях низкого качества указанные фаски отсутствуют. На качественных кольцах также просматриваются торцы, которые по оттенку светлее и имеют слегка закругленную форму.

Хромированные поршневые кольца и кольца без такого покрытия по цвету идентичны, но вариант с нанесенным хромом отличается от аналога без хрома особыми выступами. На кольцах без покрытия такие выступы несимметричны. Наличие хрома также придает компрессионным кольцам характерный матовый оттенок, в то время как поршневые кольца без хрома имеют стальной отблеск.

Советы и рекомендации

Вполне очевидно, что наиболее удобным при подборе вариантом будет использование оригинальных поршневых колец. Под оригинальными следует понимать поршневые кольца, которые позиционируются в качестве оригинальных запасных частей самим заводом-изготовителем двигателя. При этом доступные в продаже оригинальные детали не всегда позволяют реализовать поставленные задачи во время тюнинга или ремонта двигателя. В таких случаях требуется осуществить грамотный подбор из группы высококачественных аналогов.

• При подборе неоригинальных поршневых колец желательно выбирать такие кольца, которые изначально предназначены для двигателя с похожими характеристиками. Под такими характеристиками следует понимать объем, мощность, степень форсировки двигателя, максимальные обороты коленвала, степень сжатия и т.д.

Оптимальным вариантом будет подбор колец с таким материалом изготовления и покрытием, которые аналогичны оригинальным кольцам для данного типа двигателя. В противном случае ресурс колец может быть сильно снижен, а также можно получить неудовлетворительный результат работы колец после ремонта двигателя. В качестве примера выделяется установка поршневых колец без покрытия хромом в цилиндры, которые изготовлены из алюминия. Кольца при такой инсталляции попросту не работают.

• Необходимо отметить, что установка так называемых «мягких» колец, которые имеют меньший ресурс, позволяет минимизировать износ стенок цилиндров, тем самым увеличивая ресурс БЦ. Параллельно с этим производить замену поршневых колец в этом случае потребуется в среднем каждые 35-45 тыс. пройденных километров, что ставит под сомнение целесообразность подобного решения.  Поршневые кольца хорошего качества имеют ресурс около 170-220 тыс. км. При их замене на таких пробегах двигателю все равно зачастую требуется ремонт коленвала, восстановление ЦПГ и т.д.

Напоследок добавим, что правильно подобранные и профессионально установленные неоригинальные поршневые кольца могут в отдельных случаях проработать дольше по сравнению с оригинальными деталями. Также стоит учитывать, что качественные аналоги обычно стоят на 10-25% дешевле.

Как подобрать поршневые кольца

Пятнадцать-двадцать лет назад проблема покупки поршневых колец стояла очень остро. Сейчас ассортимент запчастей включает все возможные детали вплоть до самых мелких. Однако возникла проблема правильно подобрать детали для замены. Именно качество и надежность поршневых колец и других деталей цилиндро-поршневой группы кардинально влияют на срок службы двигателя после ремонта.

В настоящее время для автомобилей выпускают поршневые кольца нескольких номинальных размеров, на каждый из которых приходится 1-2 ремонтных. Одним из лучших материалов является специальный высокопрочный чугун с высокими противоизносными свойствами. Не все отечественные заводы используют этот материал, поэтому обратите внимание на него в первую очередь.

Маслосъемные кольца выпускаются хромированными и нехромированными. Третий тип – стальные кольца с пружинным элементом – выбирайте только для установки при ремонте двигателя. Они бывают только номинального размера. Хромированные кольца больше подходят для двигателей с повышенной степенью сжатия и с более нагруженными режимами работы. Чтобы отличить нехромированное кольцо от хромированного, обратите внимание на выступы. У нехромированных они несимметричны. А по цвету и те, и другие одинаковы.

Обратите внимание на расширительные пружины. Они должны иметь переменный шаг навивки витков и отшлифованную поверхность по наружному диаметру и торцам. Иные варианты колец могут либо быть подделкой, либо быть изготовлены на дешевом оборудовании и иметь низкий ресурс. Проверьте профиль и высоту выступов. Если они отсутствуют или едва заметны, значит кольца б/у.

На иномарках широко распространены стальные маслосъемные кольца ввиду их большого срока службы, меньшей массы и стоимости. При возможности (их применение ограничено), приобретите такие для своего отечественного автомобиля.

При выборе компрессионных колец определите на ощупь наличие фаски на одной или двух сторонах наружного диаметра кольца. Низкокачественные детали такой фаски не имеют. Еще одна особенность высококачественных запчастей – осветленные и закругленные торцы. Хромовое покрытие компрессионных колец создает матовый цвет. По нему отличите их от нехромированных колец, имеющих стальной блеск. Микрометром проверьте номинальный и ремонтный размер кольца, чтобы гарантированно обезопаситься от подделки.

Обратите внимание на маркировку колец. Заводская метка, обозначающая размер и фирму ставится автоматически в строго фиксированном месте. На подделке всегда имеются отклонения от установленного места. Кроме того, убедитесь, что кольца упакованы в фирменную упаковку в пакетики по 3 штуки. На пакетике должны быть указаны: номер комплекта, модель двигателя и размер колец. В коробочке должно быть количество цилиндрокомплектов-пакетиков, соответствующее количеству цилиндров двигателя, для которого они предназначены. Все надписи должны быть нанесены одним шрифтом, должен быть штамп ОТК, точки склеивания коробки находиться в строго определенных местах.

Для ориентировки в ассортименте поршневых колец используйте техническую документацию по ремонту и запасным частям двигателя. Там указаны необходимые размеры поршневых колец, требуемые для конкретного ремонта силового агрегата.

Установив кольца небольшого срока службы, вы уменьшите износ стенок цилиндров и продлите жизнь двигателю. Но при этом каждые 30-40 тыс. км придется полностью разбирать двигатель и менять кольца. Долговечные кольца прослужат 150-200 тыс. км. После такого пробега в обоих случаях придется шлифовать коленвал, менять его вкладыши и делать мелкий ремонт цилиндро-поршневой группы. Посчитайте, во сколько обойдется разборка и сборка двигателя каждые 30-40 тыс. км на протяжении 200-тысячного пробега и решите, стоит ли такая забота о двигателе финансовых и трудовых затрат.

вещей, которые нужно знать о поршневых кольцах перед сборкой следующего двигателя

| Практическое руководство — двигатель и трансмиссия

Ring Master

Если вас спросят, какие поршневые кольца нужны для сборки вашего двигателя, знаете ли вы, что ответить? Поршневые кольца выполняют самую важную работу в вашем двигателе. У нас будут аргументы по этому поводу, потому что в вашем двигателе действительно нет неважных деталей. Однако то, что делает поршневые кольца такими важными, это то, что они делают.

История скромных, трудолюбивых поршневых колец восходит к 1854 году, когда человек по имени Джон Рэмсботтом продемонстрировал способность поршневых колец снижать трение наряду с преимуществами уплотнения и охлаждения. Поршневые кольца повысили эффективность. В те дни речь шла больше о паровых двигателях, а не о внутреннем сгорании.

Поршневые кольца обеспечивают уплотнение цилиндра и камеры сгорания, что удерживает тепловую энергию там, где она должна быть, над поршнем. Любая тепловая энергия, уходящая через поршневые кольца, теряет мощность — и точка. Тепловая энергия, содержащаяся над поршнем, идет на работу, создавая мощность на коленчатом валу. Поршневые кольца также переносят разрушительное тепло в водяную рубашку через стенку цилиндра, чтобы контролировать тепло и предотвращать расплавление поршня.

Больше всего люди хотят получить от поршневых колец герметичность цилиндра, а также низкое натяжение для достижения меньшего трения и большей эффективности. Получить и то, и другое сложно. Мы живем в эпоху тонких компрессионных колец с низким натяжением, иногда таких узких, как 0,023 дюйма или 0,6 мм. Это работает, если у вас идеально отточены стенки цилиндра. Если вы этого не сделаете, кольца будут деформироваться, и вы не получите оптимального уплотнения цилиндра.

Правильный выбор кольца означает понимание функции кольца, материала, конструкции поршня и динамики внутреннего диаметра. Поршни, кольца и отверстия цилиндров должны иметь идеальный брак, чтобы функционировать должным образом. Правильная обкатка двигателя имеет решающее значение для долговечности и надежной работы колец. Тип поршневого кольца, который вы выбираете, зависит от того, как вы собираетесь использовать свой двигатель. Двигатели с умеренными дорожными характеристиками требуют более «ванильного» пакета колец, чем двигатели с наддувом, турбонаддувом или двигателями с закисью азота. Для гоночных двигателей требуется гораздо более прочный пакет колец по сравнению с тем, что используется для двигателей с наддувом, турбонаддувом или закиси азота.

Какое кольцо вы выберете, зависит от того, сколько тепла и силы вы собираетесь приложить к ним. Если ваш двигатель представляет собой костяк, поставленный с завода, вы, вероятно, не захотите это слышать. Коробчатый двигатель оснащен поршневыми кольцами из ковкого чугуна и чугуна. Это означает, что вашим кольцам не понравится нагнетатель или этот случайный выброс азота, потому что стандартные ковкие и чугунные кольца не всегда могут выдерживать тепло и давление, связанные с принудительной индукцией или сжатием.

Если вы выбираете закись азота или принудительную индукцию, вам понадобится верхнее компрессионное кольцо, способное выдерживать тепло и давление, связанные с этими элементами. По словам Эда Лоу из Total Seal, для этого требуются высококачественные материалы. Эд предлагает верхнее кольцо AP из нержавеющей стали с PVD (физическим осаждением из паровой фазы) для принудительной индукции и закиси азота.

Высокоэффективные комплекты поршневых колец Total Seal включают верхнее кольцо из AP Steel, на которое нанесено антифрикционное покрытие C-33 из нитрида хрома методом PVD для большей эффективности. Покрытие C-33 легко наносится на стенки цилиндра, в то время как стальное верхнее кольцо по-прежнему способно выдерживать экстремальные давления. Вторичные кольца Napier и тройные маслосъемные кольца из нержавеющей стали входят в стандартную комплектацию комплекта колец AP из нержавеющей стали.

Как правило, поршни и кольца обычно продаются комплектами, если только вы не используете старые поршни повторно или не выбираете тип кольца, отличный от предоставленного производителем. Такие производители, как Federal-Mogul Speed ​​Pro от Summit Racing Equipment, продают поршни и кольца в виде комплектов для вашего удобства. Это делает выбор поршня и колец легкой задачей для среднего энтузиаста. Просто посмотрите, что производитель предлагает для типа вождения, который вы собираетесь использовать, и уточните свое решение.

Важным соображением относительно того, насколько хорошо уплотнение поршневых колец является хонингование блока цилиндров. В вашем механическом цехе должен быть датчик PAT для точного измерения шероховатости поверхности окончательного хонингования. Total Seal говорит, что типичные значения (измеряемые в микродюймах) для приложений с общей производительностью должны быть около RPK 8-12, RK 20-30 и RVK 30-50. Способен ли ваш местный механический цех выполнять работы такого уровня? Не все из них. Если механическая мастерская может доработать чулки последних моделей Ford или GM с их тонкими кольцами, чтобы сохранить первоначальные требования по выбросам и заводские допуски, ответ, вероятно, будет утвердительным. Убедитесь в этом, когда отпустите блок и поршни. ТЭЦ

Когда дело доходит до выбора колец, вы также должны учитывать выбор поршня при планировании. В идеале вы должны использовать подходящие поршни и кольца из одного и того же производителя. Total Seal, например, занимается исключительно поршневыми кольцами. Как только они поймут, что у вас есть для поршней, они смогут подобрать вам правильный комплект колец, в том числе наборы колец, изготовленные по индивидуальному заказу. Это типичный комплект колец для уличного двигателя, слева направо: ковкий чугун, чугун. , и гибкий нелегированный чугун для маслосъемных колец. Для верхнего компрессионного кольца используется ковкий чугун, поскольку он гибкий и более устойчивый к нагреву. Чугун используется для вторичного компрессионного кольца, которое также контролирует масляную пленку и не так подвержено воздействию высоких температур, как верхнее кольцо. Пакет маслосъемных колец состоит из расширителя и двух направляющих, предназначенных для удаления масла со стенок цилиндра. Верхнее компрессионное кольцо обычно изготавливается из ковкого чугуна с молибденовой поверхностью. Молибден лучше выдерживает тепло в большинстве применений, но при этом он достаточно пористый, чтобы удерживать масло для улучшения смазки. Поскольку верхнее кольцо обращено к цилиндру, оно катится под действием поршня, обеспечивая прочный контакт со стенкой цилиндра, но с меньшим трением. Вторичное компрессионное кольцо с обратным скосом, конической поверхностью, гладким чугунным вторым кольцом уже давно подход к этому месту. Нагрев второй канавки на самом деле не является проблемой, а это означает, что не было необходимости в экзотических материалах или покрытиях. Сегодня большинство вторичных колец по-прежнему изготавливаются из чугуна или даже в некоторых случаях из ковкого чугуна. Это кольцо около 85-90-процентный контроль масла и только 5-10-процентный контроль сжатия, поэтому для лучшего управления маслом существует определенная тенденция к кольцу Напье, особенно в двигателях LS. Комплект нижнего кольца, состоящий из расширителя и двух направляющих, предназначен исключительно для контроля масла. . Натяжение маслосъемных колец составляет около 40 процентов от общего трения двигателя, при этом только на маслосъемные кольца приходится 50 процентов трения пакета колец. Ключом к снижению натяжения кольца является радиальная глубина кольца в кольцевой канавке. Если вы поддерживаете традиционный стандарт SAE 0. 190-дюймовая глубина, вам все еще нужны маслосъемные кольца с более высоким натяжением. Однако, уменьшив радиальную глубину примерно до 0,140-0,150 дюйма с соответствующей механической обработкой кольцевой канавки, можно уменьшить натяжение, поскольку общий узел маслосъемного кольца более гибкий и соответствует отверстию. Не знаете, какое поршневое кольцо куда идет? Эд Лоу из Total Seal говорит нам, что дело в форме и в звуке. Верхние кольца из ковкого чугуна имеют бочкообразную поверхность и не имеют углублений. При осторожном падении на твердую поверхность кольцо из ковкого чугуна издает «звенящий» звук. Вторичное компрессионное кольцо имеет коническую поверхность и изготовлено из чугуна. При осторожном падении на твердую поверхность чугунное кольцо издает глухой «стук» вместо звенящего звука. Согласно Эду Лоу, еще одним средством идентификации вторичного компрессионного кольца является эта ямочка или лазерная метка, которая всегда обращена вверх. Ковкий чугун (слева) и чугун (справа). Идентификация во флексе. Кольца из ковкого чугуна гибкие и могут выдерживать сильное нагревание. Чугунные кольца, напротив, хрупкие и ломаются, если вы пытаетесь их согнуть. Для более экстремальных применений с наддувом, турбонаддувом или закисью азота требуется более прочный пакет колец. Вверху (слева) обычно используется нержавеющая сталь AP с PVD-покрытием. Вторичное кольцо (оба справа) примерно 85-9По словам Скотта Габриэлсона из Speed ​​Pro, 0-процентный контроль масла и всего 5-10-процентная компрессия. Скотт добавляет, что если вы подрежете нижнюю часть кольца, вы обнажите большую часть торцевого зазора обратно в канавку кольца, что откроет проходное сечение и создаст резервуар для масла, возвращающегося обратно в поддон. Чтобы лучше управлять маслом, существует определенный тенденция ко второму кольцу Нейпира (крючковидному или когтеобразному), как показано здесь. Фактически, большинство двигателей GM LS поставляются с завода с кольцами Napier. Кольцо Napier создает резервуар для протекания очищенного масла. Вот крупный план кольца AP из нержавеющей стали и его сверхтвердой и прочной поверхности, предназначенной для экстремальных условий эксплуатации. самая однородная зернистая структура среди всех мартенситных колец из ковкого чугуна. Они спроектированы для экстремальных условий эксплуатации, таких как закись азота, турбонаддув, наддув и высокое давление в цилиндрах. Вот более пристальный взгляд на компрессионное кольцо TNT от Total Seal. Компрессионное кольцо Total Seal с алмазной отделкой обеспечивает осевые допуски +/- 0,000050 дюймов. ; улучшенное уплотнение между поршнем и поршневым кольцом; дополнительные покрытия PVD, разработанные для соответствия материалу цилиндра и минимизации потерь на трение; нестандартная осевая толщина до 0,6 мм; и доступны в беззазорном, обычном или типе Napier. Беззазорное верхнее компрессионное кольцо Total Seal является отраслевым эталоном, потому что оно работает очень хорошо. Просто оно уплотняет лучше, чем обычное поршневое кольцо, благодаря своей конструкции, состоящей из двух частей. В результате оно обеспечивает повышенную мощность и крутящий момент, более длительный срок службы двигателя, улучшенную стабильность, более длительный срок службы колец, улучшенный контроль масла, сниженное внутреннее трение, улучшенный сигнал вакуума на впуске, более широкую кривую крутящего момента и повышенный вакуум в коллекторе. Беззазорное кольцо Total Seal конструкция из двух частей, в которой два блокирующих кольца работают вместе для достижения идеального уплотнения стенки цилиндра. С тех пор, как производители двигателей создают двигатели, ведутся споры о том, как правильно устанавливать поршневые кольца. Компания JGM Performance Engineering предпочитает использовать расширитель колец для аккуратной установки колец. Они говорят нам, что расширитель вызывает меньшую деформацию кольца. Расширитель маслосъемного кольца перемещается между двумя направляющими, которые стирают масло со стенок цилиндра. После установки расширителя направляющие маслосъемного кольца накатываются на поршень и в канавку, как показано на рисунке. Подход к установке компрессионных колец показан здесь Марком Джеффри из Trans Am Racing в Лос-Анджелесе, где компрессионные кольца аккуратно вкатываются в кольцевую канавку. Джеффри уверяет нас, что это не вызывает деформации колец. Нам нравятся эти компрессоры поршневых колец нестандартных размеров, которые доступны в Summit Racing в самых разных размерах. Если вы строите двигатели в гараже, мы предлагаем приобрести регулируемый кольцевой компрессор. Если вы строите много двигателей, кольцевой компрессор нестандартного размера является отличной инвестицией. Отделка стенок цилиндра должна следовать кривой технологии, как и конструкция поршней и колец на протяжении многих лет. Готовое отверстие цилиндра должно быть круглым, прямым и без конусности. Кольца притираются, чтобы компенсировать небольшие неровности отверстия. Современные высокотехнологичные поршневые кольца настолько твердые, что просто не изнашиваются, как старые кольца. Сегодняшние блоки цилиндров также сложнее, поэтому окончательная отделка должна быть безупречной. Ваш слесарь также должен использовать динамометрическую пластину для хонингования. Никаких исключений. Хотя производители изготавливают кольца с предварительно зазором, настоятельно рекомендуется проверить торцевые зазоры колец и при необходимости отрегулировать зазор. Поршни, кольца и канавки должны быть обильно обработаны моторным маслом класса SAE 30 или сборочной смазкой во время установки. Смажьте канавки маслом и смажьте стенки цилиндра соответствующим образом. Размер отверстия цилиндра следует проверять с помощью нутромера с часовым механизмом. Любое другое средство сулит вам неточное чтение. Циферблатный манометр обещает вам точные показания. В конце концов, выбор поршня и колец и их установка связаны с уплотнением цилиндра и контролем масла. Это также касается получения правильной отделки стенок цилиндра для дальнейшего улучшения герметизации и контроля масла.

Фото Джима Смарта

Популярные страницы

• 2022 SEMA Show LIVE с Дэйвом Киндигом и Кевдоггом: Эпизод 254 подкаста The Truck Show Подкаст

• Объявление победителей конкурса MotorTrend Software-Defined Vehicle Innovator Awards!

• Совет дня: Эпизод 256 подкаста The Truck Show

• Подкаст InEVitable Эпизод 30: Актер, Комик, Порше Орех, Байрон Бауэрс

Trending Pages

• 2022 SEMA Show LIVE with Dave Kindig and Kevdogg: Episode 254 of The Truck Show Podcast

• 1,000+ HP HurriCrate I-6: Episode 255 of The Truck Show Podcast

• Объявляем победителей конкурса MotorTrend Software-Defined Vehicle Innovator Awards!

• Совет дня: Эпизод 256 подкаста The Truck Show

• Подкаст InEVitable Эпизод 30: Актер, Комик, Порше Орех, Байрон Бауэрс

Как узнать, какой комплект колец вам нужен для ваших поршней

Toggle Nav

Поиск

Итак, у вас есть комплект поршней, которые вы хотите перекольцевать, но не знаете, какие кольца заказать. Здесь мы рассмотрим имеющиеся у вас варианты измерения ваших старых колец или кольцевых канавок, чтобы компания JE могла предоставить вам нужные вам кольца.

Кованые поршни — это долговечный и высокопроизводительный вариант для многих двигателей, который служит в течение длительного времени в различных условиях. Из-за долговечного качества кованого материала замена поршня (поршней) не всегда необходима. У JE поршней много клиентов, которые используют одни и те же поршни в течение длительного времени, и они все еще находятся в безопасном рабочем состоянии. Тем не менее, этим клиентам по-прежнему необходимо периодически заменять кольца в качестве практики надлежащего технического обслуживания, чтобы поддерживать эффективное уплотнение и сводить к минимуму прорыв газов.

Во многих случаях кованые поршни прослужат долго и будут оставаться безопасными для повторного использования, но периодическая замена поршневых колец важна для сохранения рабочих характеристик.

Заменить поршневые кольца несложно, но заказать правильные сменные кольца не всегда просто. Если у вас есть поршень JE или комплект поршней, для которых вам нужны кольца, обычно вы можете сообщить номер детали или рабочий номер по телефону техническому эксперту JE, и он сможет сказать вам, какой номер детали пакета колец вам подойдет. получить вас идет снова. Это легкая ситуация.

Тем не менее, есть много гонщиков, строителей и энтузиастов, у которых есть поршни JE, на которых нет лазерной маркировки на нижней части башни кеглей. Отсутствие номера означает, что поршень был изготовлен до введения лазерной маркировки в 2005 г. ты! Если у них нет номеров, вам нужно будет выполнить следующие шаги, чтобы сузить круг, который вам нужен.

Нужна помощь в определении других маркировок на ваших поршнях? Ознакомьтесь с нашими руководствами для Powersports и Automotive .

Проанализируйте свои бывшие в употреблении кольца, чтобы определить, какие нужны новые

Итак, как узнать, какие кольца заказывать, если у вас нет каталожного номера? Вот несколько советов, которые помогут вам подготовить данные, необходимые для заказа правильных сменных колец.

Во-первых, убедитесь, что старые/изношенные кольца сняты с поршня. При снятых кольцах измерьте осевую высоту (это толщина кольца) и радиальную ширину (ширина кольца от внешнего края до внутреннего края) узла маслосъемного кольца с помощью набора калиброванных штангенциркулей или микрометра. , в зависимости от того, к чему у вас есть легкий доступ. Во время измерения убедитесь, что узел маслосъемного кольца собран правильно — как если бы он находился в кольцевой канавке. Он должен быть собран с двумя маслосъемными кольцами, зажатыми между расширительным кольцом. Измерьте и запишите осевую высоту сборки, а также радиальную ширину.

Измерьте и запишите осевую высоту и радиальную ширину маслосъемного кольца в сборе, когда оно снято с поршня. Достаточно использовать штангенциркуль или микрометр.

После записи этих измерений выполните такие же измерения осевой высоты и радиальной ширины вашего компрессионного кольца (колец). В дополнение к этим измерениям вам необходимо обратить внимание на конкретные характеристики компрессионного кольца, такие как форма, фаски, насечки и маркировка, которые могут определить, с каким типом колец изначально поставлялся ваш поршень. Обратите внимание, что характеристики кольца будут различаться между верхним и вторым компрессионными кольцами. Сравните характеристики вашего компрессионного кольца с приведенной ниже таблицей JE.

Проанализируйте и сравните свои кольца с этими таблицами, чтобы определить, кольца какого конкретного типа поставляются с вашим поршнем (поршнями).

Хотите узнать больше о материале и дизайне колец? Прочтите это!

После того, как все ваши измерения записаны и вы определили, какой тип компрессионных колец у вас есть, вы готовы позвонить и предоставить свою информацию техническому эксперту JE, чтобы он мог получить правильный номер детали, прибывший к вам.

Не забудьте также записать размеры компрессионных колец!

У вас нет старых колец? Измерьте кольцевые канавки

В некоторых случаях вы можете приобрести комплект бывших в употреблении поршней, которые все еще находятся в хорошем состоянии, но не входят в комплект со старыми кольцами. Если на этих бывших в употреблении поршнях нет лазерной маркировки рабочего номера или номера детали, вам нужно будет сделать несколько измерений кольцевых канавок, чтобы точно определить, какой именно комплект колец вам понадобится для ваших поршней.

Сначала измерьте осевую высоту каждой кольцевой канавки. Осевая высота относится просто к высоте самой кольцевой канавки. Для точных измерений и инженерных целей компания JE использует точные калибры для измерения кольцевых канавок.

Компания JE использует штифтовые калибры для более точных измерений.

Однако не у каждого человека в гараже есть набор калибров. В этом случае используйте набор штангенциркулей, чтобы провести как можно более точные измерения. Это даст вам достаточно информации, чтобы технические эксперты JE узнали, для какого пакета колец был разработан ваш поршень. Измерьте осевую высоту каждой компрессионной канавки и канавки маслосъемного кольца.

У большинства людей нет калибров для штифтов, поэтому можно использовать набор штангенциркулей для приблизительного определения осевой высоты кольцевой канавки. Чтобы измерить меньшие канавки компрессионного кольца, используйте набор щупов в сочетании с штангенциркулем.

Важно отметить, что некоторые поршни имеют канавки для аккумуляторов. Хотя их можно спутать с кольцевой канавкой, они не предназначены для размещения каких-либо колец. При наличии аккумулирующих канавок между верхним и вторым компрессионным кольцом устанавливаются канавки, предназначенные для расширения любых газов, которые проходят через верхнее кольцо, предотвращая колебания кольца и усиливая уплотнение кольца.

Если вы видите V-образную канавку между канавками верхней и второй компрессионных колец, обратите внимание, что это канавка аккумулятора, и она не предназначена для размещения каких-либо колец.

В дополнение к измерению осевой высоты кольцевых канавок также необходимо измерить радиальную глубину. Радиальная глубина — это расстояние от самой внешней поверхности кольцевой канавки до внутренней стенки кольцевой канавки. Радиальную глубину может быть трудно измерить без штифтовых калибров, но если будет проведено точное измерение и предоставлено в сочетании с осевой высотой и размером отверстия, технические специалисты JE смогут сузить необходимый пакет колец.

Размер отверстия является еще одним важным измерением, которое необходимо выполнить и предоставить для определения правильных колец.

Компания JE обычно использует лезвийный микрофон для быстрого и точного измерения радиальной глубины канавки, но если вы можете выполнить точное измерение с помощью имеющихся у вас инструментов, технические специалисты JE могут сузить его для вас на основе других измерений.

Независимо от того, производите ли вы измерения старых колец или кольцевых канавок, предоставление всех важных измерений — осевой высоты, радиальной глубины и размера отверстия — важно, чтобы помочь JE определить, какие кольца вам нужны. Это связано с тем, что в некоторых ситуациях два пакета колец могут иметь одинаковую высоту в осевом направлении, но разную глубину в радиальном направлении.

Нет средств для измерения? Позвольте JE позаботиться об этом

Если вы не уверены в достаточно точных измерениях или у вас нет необходимых средств для проведения измерений самостоятельно, JE будет рада позаботиться об этом за вас.
