Как подключить контактор на 380: Как подключить контактор?

Содержание

Как подключить контактор?

Для тех, кто нормально относился к изучению школьного курса физики, не составит особого труда разобраться в схемах подключения различного электрооборудования, включая трехфазные электродвигатели. Они подключаются через контакторы или магнитные пускатели. Зарубежная классификация не делает разницы между этими аппаратами, поскольку пускатель является тем же контактором, но укомплектованным дополнительными устройствами для безопасной работы потребителя тока.

Другими словами, пускатель – это своего рода электротехнический шкаф в миниатюре, в котором помимо контактора установлена тепловая защита и от короткого замыкания. Пускатели имеют 8 величин от «0» до «7», каждая из которых рассчитана на электродвигатели с определенным диапазоном мощности (номинального тока). Благодаря закрытому исполнению (в корпусе), пускатели могут устанавливаться в любом месте. При подключении электромоторов через контактор защитные устройства подбираются отдельно.

Система контактов на контакторе

Вне зависимости от типоразмера и производителя электротехники любой трехфазный контактор имеет стандартную схему контактов и их подключения. Для удобства монтажа все контакты имеют маркировку, указывающую на их предназначение. Маркировка наносится на корпус аппарата и выглядит следующим образом:

  • А1 (ноль) и А2 (фаза) – контакты для управления включением и отключением контактора;
  • Нечетные цифры 1, 3, 5 и маркировка L1, L2, L3 указывают на места ввода трехфазного питания;
  • Четные цифры 2, 4, 6 и маркировка T1, T2, T3 указывают на места подключения проводов, идущих к потребителю тока;
  • 13NO и 14NO это пара блок-контакта для обеспечения функции самоподхвата.

Контакт А2 продублирован в верхней и нижней части корпуса аппарата для удобства коммутации. С этой же целью верхнюю и нижнюю (нечетную и четную) группу силовых контактов также можно использовать для ввода или вывода питания. При монтаже контактора надо быть внимательным, иначе схема не будет работать.

Нельзя допускать неправильное подключение фаз. Если их перепутать при монтаже контактора, вы получите обратное вращение двигателя. Для этого предусмотрены два способа маркировки на изоляции жил кабеля – цифрами и цветом. Числам 1, 2 и 3 соответствуют цвета – желтый, зеленый и красный. Нулевой проводник имеет белый цвет или маркировку цифрой «0». Подключение силовых контактов не представляет никакой сложности. Главное – это правильное подключение управляющего напряжения через кнопочный пост.

Подключение кнопочного поста

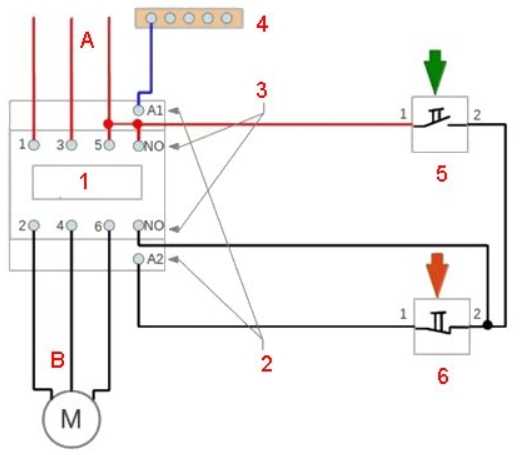

Рассмотрим 2 схемы подключения контактора к сети 380 В: для катушки с напряжением питания 380 В и 220 В.

Кнопочный пост имеет две кнопки. «Пуск» с нормально-открытыми и «Стоп» с нормально-закрытыми контактами. Питание к нему (фаза) подается через контакт №4 кнопки «Стоп». Между клеммами №3 «Стоп» и №2 «Пуск» устанавливаем перемычку, продлевая тем самым линию «фаза». Клемма А1 (фаза) контактора соединяется с контактом №1 «Пуск». Нулевая жила управляющего провода подключается на клемму А2. Между дублем контакта А1 и клеммой 14NO устанавливается перемычка. Клемма 13NO соединяется с контактом №2 «Пуск».

В случае, если схему управления необходимо запитать от одной фазы (фаза-ноль), при номинале катушки пускателя 220 В, схема подключения будет выглядеть следующим образом.

При нажатии кнопки «Пуск» происходит срабатывание силовых контактов и подается напряжение на блок-контакт, который обеспечивает рабочее (закрытое) положение силовых контактов, после того, как кнопка будет отпущена. Нажатием кнопки «Стоп» цепь на блок-контакте разрывается, и силовые контакты переходят в нормально-открытое положение. Более подробные описания подключения контакторов с иллюстрациями и видеороликами можно найти в интернете. Сделав эту работу несколько раз, в последующем вы будете выполнять ее автоматически.

Подключение Контактора Схема 380 — tokzamer.ru

Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Принципиальное устройство

Схема подключения магнитного пускателя

Они и снабжают напряжением катушку.

Принципиальное устройство Контактор состоит из нескольких узлов: Энергетического.

В этом случае действовать нужно так, как показывается на видео: Подсоединяем пускатель через кнопочный пост без реверса На примере с двигателем выглядит это так: Управление электродвигателем на Вольт Подключить по реверсивной схеме двигатель можно следующим образом: Включение двигателя через три кнопки Вот по такому принципу можно самостоятельно подключить устройство к сети и вольт. У алюминиевых проводов концы зачищают надфилем, затем покрывают пастой или техническим вазелином Чтобы не допустить перекоса пружинных шайб, находящихся в контактном зажиме пускателя, конец проводника загибают П-образно или в кольцо.

Схема подключения: рабочая или нет После выполнения всех соединений рекомендуется проверить, как будет функционировать собранная схема подключения пускателя. Такой вариант предусматривает подачу напряжения исключительно в процессе функционирования прибора.

Он останется во включенном состоянии. Это поле появляется как следствие протекания электрического тока через катушку с сердечником. Оно может быть в или в. Выпускаются катушки от 12 до вольт.

Наглядные схемы МП и КМ

Как выглядит монтажная практическая схема подключения магнитного пускателя? Если оно в, на катушку идет фаза и ноль.

Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Различают два вида контактов блокировки: нормально закрытые, нормально разомкнутые. Они и снабжают напряжением катушку. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.

Назначение магнитных пусковых устройств

Советы и хитрости установки Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.

В случае блокировки контактора берется четвертая пара, которая работает с 3-мя силовыми парами. Компрессоры, насосы и кондиционеры, тепловые печи, ленточные конвейера, цепи освещения вот где и не только можно встретить МП и КМ в системах их управления. Советы и хитрости установки Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.

Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Она состоит из двух кнопок: нормально разомкнутой для включения; нормально замкнутой для выключения. С ней можно проще всего справиться.

Начинается включение пускателя с замыканием нормально разомкнутых контактов и размыканием нормально замкнутых. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.

Наглядный пример. Наши читатели рекомендуют! Неподвижная часть является нижней и закреплена на корпусе, верхняя подпружинена и способна свободно двигаться.

В таком случае даже при определенной сложности схемы, подключить его будет совсем несложно. Подготовка к сборке Перед непосредственно сборкой схемы для подключения, нужно: Освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером. Он включает две пары контактных групп, состоящих из нормально замкнутых и нормально разомкнутых контактов.

Как работает

Магнитный пускатель может быть отключен через кнопку СТОП, при этом с управляющей катушки убирается напряжение, и пружины возвращают контакты в первоначальное положение. Магнитные пускатели рассчитываются на небольшие величины токов — до 10 ампер, которые используются при эксплуатации всех типов электрооборудования.
