Как обозначается автомат на схеме: Как обозначаются автоматы на электрической схеме

Содержание

Маркировка автоматических выключателей: специфика буквенно-цифровых обозначений

Автоматы, установленные в квартирных электрощитах, предназначены для аварийного отключения электроэнергии в случае короткого замыкания или превышения нагрузки на контур. Ими можно управлять и вручную, когда необходимо поменять выключатель.

Какими параметрами обладает прибор подскажет маркировка автоматических выключателей, представленная в виде наименований, буквенно-цифровых обозначений и схем. Согласитесь, умение «читать» надпись пригодится домашнему мастеру при необходимости замены устройства, устранении поломок или подключении дополнительного автомата.

Мы поможем вам разобраться что к чему. В статье описана подробная расшифровка маркировочного блока на  выключателях, а также приведены рекомендации по выбору автомата с учетом его характеристик.

Содержание статьи:

  • Для чего необходима маркировка
  • Что обозначают надписи на выключателе
    • Производитель и модель автомата
    • Определение время-токовой характеристики
    • Номинальный ток и его обозначение
    • Маркировка номинального напряжения и частоты
    • Предельный ток отключения
    • Что такое класс токоограничения
    • Схема подключения проводов
  • Советы по выбору автоматического выключателя
  • Выводы и полезное видео по теме

Для чего необходима маркировка

Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.

Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.

С помощью специальных обозначений, расположенных на передней панели, можно , узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Чтобы уточнить данные о конкретном устройстве, достаточно распахнуть дверку металлического шкафа, в котором установлены приборы учета и защиты: все обозначения находятся на виду

Информация об отдельном автоматическом выключателе может потребоваться, если:

  • необходимо произвести замену устройства;
  • следует в связи с появлением дополнительного контура;
  • требуется сравнить номинальную токовую нагрузку линии и выключателя;
  • нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или , информацию о приборах лучше изучить заранее.

Что обозначают надписи на выключателе

Символы, цифры, буквы, схемы нанесены на технический пластик специальной несмываемой краской. Даже у старых моделей они остаются читаемыми. Предполагается, что пользователь или электромонтажник, едва бросив взгляд на автомат, должен быстро определить его токовые характеристики и напряжение.

Производитель и модель автомата

Самую верхнюю строку маркировочного блока занимает название бренда. Для печати выбран определенный цвет, чаще яркий, и порой даже по оттенку можно определить, продукция какого производителя находится перед вами.

Цвет надписи обычно повторяется и в оформлении элемента управления – рычага, с помощью которого производится принудительное включение или отключение прибора. Однако иногда ручка окрашена в нейтральный серый или черный цвет

Опытные электромонтажники предлагают не скупиться при покупке автоматов и приобретать приборы только проверенных европейских марок: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Есть несколько российских брендов, которым также можно смело доверять: Электротехник, TDM ЕLECTRIC, EKF.

Ниже строкой обозначена модель устройства. Все остальные надписи, кроме наименования производителя, обычно отпечатаны серым цветом, поэтому серию можно легко спутать с техническими характеристиками.

Чтобы не ошибиться, смотрим именно на вторую строку. Обозначение линейки или модели может иметь следующий вид: ВА63, Sh300, Acti9.

Можно попытаться расшифровать серию, однако не всегда за буквами и цифрами скрыты технические характеристики, чаще это просто наименование определенной модели.

Модели из серии ВА47-29 имеют более двух сотен типоисполнений, при этом они не привязаны к определенным номинальным токам – могут быть и 0,5 а, и 5 А, и 63 А

Обозначение линейки может быть напечатано как на общем сером фоне, так и на цветной лини, которая находится непосредственно под брендом.

Определение время-токовой характеристики

Следующая строка – это сочетание латинской буквы и цифры. Буква, стоящая первой, как раз и обозначает время-токовую характеристику. Она обозначает, как быстро срабатывает выключатель при определенной силе тока, протекающей через него. Всего существует пять различных типов: «В», «С», «D», «K», «Z», однако в быту применяются автоматы В, С, D.

Зависимость величин часто представляют в виде графиков, которые можно отыскать в Интернете. Они имеют следующий вид:

На графике видно, как зависит скорость срабатывания автомата от кратности действующего тока к номинальному его значению. Расчеты подчиняются формуле k=I/In (+)

Таким образом, если значение k находится между 3 и 5 – это категория В, между 5 и 10 – С, между 10 и 20 – D.

Образец обозначения ВТХ на корпусе прибора. В сочетании «В16» В – это и есть время-токовая характеристика, а 16 – номинальный ток

Если взять два выключателя с одним и тем же значением номинального тока, но с разными свойствами срабатывания, реагировать они будут тоже по-разному. Для сравнения рассмотрим С16 и В16.  Если воспользоваться формулой, то в результате мы получим для С16 – 80-160 А, а для В16 – 46-80 А.

Как это выглядит на практике? Предположим, ток резко увеличился до 100 А. В16 выключится моментально, так как для него достаточно и 80 А, а чтобы сработал С16, необходимо некоторое время на нагрев пластины. Затем начинает действовать тепловая защита, и автомат выключается. Разница во времени обычно занимает доли секунды.

Номинальный ток и его обозначение

Цифра, которая находится справа от латинской буквы (ВТХ), обозначает . Номинальный ток обозначает, при каком max значении автомат будет находиться в действующем состоянии, то есть ток будет свободно проходить через него без аварийного отключения.

Важный момент: указанные данные актуальны только при определенной температуре, а именно +30ºС. Если температура окажется выше, то выключатель может сработать при меньшем значении тока.

Указанный номинал – 32А. Следовательно, при благоприятных условиях автомат не выключится, пока ток не превысит это значение. Но если температура поднимется, он может сработать и при 25…30А

Рассмотрим, что происходит во время срабатывания внутри устройства. Автомат выключается благодаря работе двух видов расцепителей цепи – теплового и магнитного.

Первый включается в работу, если в электросети случилась перегрузка. Значение тока выше номинального нагревает биметаллическую пластину, она изгибается и разрывает цепь – автомат отключается. Подсчитано, что ток нагрузки должен превышать номинал на 15-55%, чтобы произошел разрыв.

Но кроме перегрузки в сети возникает и такое явление, как сверхток. Причиной его появления является короткое замыкание. На сверхтоки реагирует уже не тепловой, а электромагнитный расцепитель.

Если прибор находится в рабочем состоянии, то срабатывание происходит мгновенно, максимум через 0,02 секунды. Задержка в аварийном отключении приводит к выходу из строя проводов. Сначала плавится изоляционный слой, затем может произойти возгорание.

Чтобы защитить проводку и собственную жизнь от перегрузок и коротких замыканий, и рекомендуется приобретать только качественные устройства защиты.

Маркировка номинального напряжения и частоты

Ниже строкой указано значение номинального напряжения. Его также нужно соблюдать при выборе устройства в обязательном порядке. Маркировку можно определить по единицам измерения – Вольтам, которые обозначаются буквами V или В. Для точности также используются значки: «-» — постоянное напряжение, «~» — переменное.

Вариант обозначения номинального напряжения. Если указаны две цифры, то прибор можно применять для защиты 1-фазных и 3-фазных сетей: 230В – для однофазной, 400В – для трехфазной

Частота определяется в Герцах и обозначается так — 50 Hz. Но ее можно не обнаружить на корпусе, потому что практически все бытовые приборы работают в одинаковом режиме.

Если необходимо точно знать какие-то характеристики автомата, а их обозначений нет на панели, следует заглянуть в инструкцию, где перечислены все технические данные о приборе.

Предельный ток отключения

Следующая величина, указанная на корпусе автомата, – ток отключения, который по-другому именуют отключающей способностью устройства.

Если вдруг произойдет короткое замыкание и в контуре появится сверхток, то автомат сработает в аварийном режиме, но при этом полностью сохранит свою функциональность. Можно заметить, что ток отключения в разы превышает номинал.

Возможен и такой вариант, что значение сверхтока будет выше указанного на автомате. Тогда нет никаких гарантий, что устройство сработает правильно и само не пострадает. Скорее всего, магнитный расцепитель просто не справится с нагрузкой.

Образец обозначения тока отключения – цифра 4500 в черной рамочке, находится прямо под значениями напряжения и частоты. На некоторых моделях этот параметр не указан

Кроме значения 4500 А, которое характерно для многих автоматов бытового класса, можно встретить 6000 А и 10000 А.

Что такое класс токоограничения

Сразу под предельным током отключения находится класс токоограничения. Его легко найти на панели – это цифра 1,2 или 3, заключенная в черный квадрат. Во время короткого замыкания и появления в сети сверхтока система может пострадать.

Чем быстрее сработает автомат, тем раньше прекратиться воздействие тепловой энергии, которая является следствием возникновения сверхтока, тем быстрее наступит стабильность.

Таким образом, класс токоограничения показывает временной интервал, до которого автомат может ограничить время короткого замыкания.

Под цифрой 6000 хорошо виден класс токоограничения – 3. Если маркировки нет (а это встречается у многих моделей), значит ее значение равно 1

Деления по классам:

  • 1 класс – ограничение > 10 мс;
  • 2 класс – от 6 до 10 мс;
  • 3 класс – от 2,5 до 6 мс.

Третий класс наиболее «быстрый» и предпочтительный при выборе автомата.

Схема подключения проводов

На некоторых автоматических выключателях кроме основных характеристик можно обнаружить схему подключения. Обычно она находится справа на лицевой панели.

На схеме условными обозначениями изображена электроцепь, включающая расцепители и контакты, к которым подключатся проводка. Для указания контактов используют цифры

Схемы на 1-полюсных и 2-полюсных приборах отличаются. На вторых кроме цепи с контактами присутствует маркировка клемм, а также у некоторых моделей значок N, обозначающий подключение нулевой жилы.

Советы по выбору автоматического выключателя

Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.

Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)

Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов.

Подробнее о расчете и подборе автоматического выключателя написано в .

Важное значение имеет бренд, а также состояние проводки.

Галерея изображений

Фото из

Обычно решающим значением является номинальный ток. Чтобы его высчитать, мощность всех бытовых приборов переводят из кВт в Вт, складывают и делят на напряжение (стандарт – 220В)

Для осветительных и розеточных контуров подходит 1-полюсная модель, для мощных бытовых приборов и агрегатов – 2-полюсная, для насосов генераторов – 3-полюсная, а 4-полюсную используют реже, для сети из 4 проводов

Чтобы защита была полноценной, вместе с автоматическими выключателями в электрощит устанавливают УЗО. Прибор защищает от токов утечки, то есть компенсирует недостатки автомата

Алюминиевая проводка – редкость, однако в старых домах она встречается. Для ее подключения применяют выключатели не выше 16А. Но лучше сеть модифицировать и алюминий поменять на медь

Как рассчитать мощность прибора

Количество полюсов бытового автомата

Обязательное наличие второго коммутатора – УЗО

Особенности подключения алюминиевых проводов

Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.

При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала.

Выводы и полезное видео по теме

Общая информация об автоматах раскрыта выше, а из интересных видеороликов вы можете узнать о тонкостях, известных только профессионалам.

Как устроен и работает автомат:

Подробнее о тепловых номиналах – разбор таблицы:

Читаем маркировку со специалистом:

Правильно выбрать и подключить устройство защиты домашней электросети помогает маркировка, нанесенная прямо на корпус прибора. Умение расшифровывать символы и правильно определять характеристики поможет в дальнейшем при самостоятельном монтаже нового контура.

Есть, что дополнить, или возникли вопросы по расшифровке маркировки автоматических выключателей? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Обозначение автоматического выключателя на схеме

Условное изображение автоматов

Чертежи разрабатывают согласно ГОСТ 2.702-2011, содержащего информацию о правилах выполнения электросхем. В качестве дополнительной нормативной документации используется ГОСТ 2.709-89 (провода и контакты), ГОСТ 2.721-74 (УГО в схемах общего применения), ГОСТ 2.755-87 (УГО в коммутационных приспособлениях и контактах).

Согласно государственным стандартам, автоматический выключатель (средство защиты) в однолинейной схеме электрического щита изображается следующей комбинацией:

  • прямая линия электроцепи;
  • разрыв линии;
  • боковое ответвление;
  • продолжение линии цепи;
  • на ответвлении – незакрашенный прямоугольник;
  • после разрыва – крестик.

Обозначения автоматические выключатели на схеме

Иное условное обозначение имеет автомат для защиты двигателя. Кроме графического, в схеме присутствует буквенное изображение. В зависимости от особенностей автомата электротехническое приспособление имеет несколько вариантов записи:

  1. QF – автоматический выключатель для силовых цепей, состоящих из элементов, функциональное назначение которых состоит в производстве, передаче, распределении, преобразовании электроэнергии.
  2. SF – автоматический выключатель для электрической цепи управления, назначение которой заключается в защите силовых цепей и управлении работой машин и оборудования.
  3. QFD – дифавтомат, автоматический выключатель с дифференциальной защитой, часто используемый для обеспечения повышенной безопасности при постоянной эксплуатации электроприборов, сочетает функции УЗО и автомата.

При разработке схемы электрической цепи учитывается степень вероятной нагрузки приборов и оборудования на линию, и в зависимости от мощности приборов можно устанавливать один выключатель или несколько автоматов.

Графическое обозначение автоматического выключателя

Графический символ автоматического выключателя определяется ГОСТом 2.755-87 «Обозначения условные графические в электрических схемах.

Устройства коммутационные и контактные соединения» и ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем»,. Эти документы соответствуют стандартам Международной электротехнической комиссии.

Согласно этим нормативным документам графическое обозначение автоматического выключателя на схеме определяется функцией этого устройства и составляется из нескольких элементов:

  • Коммутирующее устройство. Состоит из двух прямых линий, символизирующих подходящий и отходящий провода, и косой линии, обозначающей подвижный контакт.
  • Выключатель. Обозначается крестиком на подходящем проводе.
  • Автоматическое отключение. Изображается прямоугольником на подвижном контакте.
В большинстве случаев при проектировании схем «крестик» не отображают. Связано это скорее всего с тем чтобы визуально упростить схему и экономии времени

Многополюсный автоматический выключатель обозначается несколькими одинаковыми обозначениями, соединёнными двумя параллельными линиями на обычной схеме или косыми чёрточками на однолинейной.

Две параллельные линии обозначает что коммутация (включение/отключение) выполняется одновременно для всех фаз (полюсов). Количество косых линий соответствует числу коммутируемых проводов и полюсов автомата.

А так на корпусе обозначают тепловой и электромагнитный расцепитель.

Селективное подключение средств защиты

Если предполагается высокая нагрузка в сети, применяют метод последовательного подключения нескольких устройств защиты. К примеру, для цепи из четырех автоматов с номинальным током по 10 А и одним вводным прибором на схеме каждый автомат с дифзащитой графически обозначается последовательно друг за другом с выходом устройства на общий вводный прибор. Что это дает на практике:

  • соблюдение метода селективности подключения;
  • отключение от сети только аварийного участка цепи;
  • неаварийные линии продолжают функционировать.

Таким образом, обесточивается только один из четырех приборов – тот, на который пошла перегрузка напряжения или возникло короткое замыкание. Важное условие селективного срабатывания: чтобы номинальный ток потребителя (светильника, бытового прибора, электротехнического устройства, оборудования) был меньше номинального тока автомата со стороны питания. Благодаря последовательному подключению средств защиты, удается избежать возгорания проводки, полного обесточивания системы питания и оплавления проводов.

Классификация приборов

Согласно составленной схеме выбирают электротехнические устройства. Они должны отвечать техническим требованиям, предъявляемым к конкретному типу изделий. Согласно ГОСТ Р 50030.2-99, все автоматические средства защиты классифицируют по типу исполнения, среде использования и обслуживанию на несколько разновидностей. При этом единый стандарт ссылается на использование ГОСТ Р 50030.2-99 совместно с МЭК 60947-1. ГОСТ применим для коммутации цепей с напряжением до 1000 В переменного и 1500 В постоянного тока. Автоматические выключатели классифицируют на следующие виды:

  • со встроенными плавкими предохранителями;
  • токоограничивающие;
  • стационарного, втычного и выдвижного исполнения;
  • воздушный, вакуумный, газовый;
  • в пластмассовом корпусе, в оболочке, открытого исполнения;
  • аварийный выключатель;
  • с блокировкой;
  • с расцепителями токов;
  • обслуживаемый и необслуживаемый;
  • с зависимым и независимым ручным управлением;
  • с зависимым и независимым управлением от источника питания;
  • выключатель с накопителем энергии.

Кроме того, автоматы различаются по числу полюсов, роду тока, числу фаз и номинальной частоте. Выбирая конкретный тип электротехнического устройства, необходимо изучить характеристики автомата и проверить соответствие прибора схеме электрической цепи.

Маркировка на приборе

Техническая документация обязывает производителей автоматических устройств указывать полную маркировку изделий на корпусе. Основные обозначения, которые должны присутствовать на автомате:

  • торговая марка – производитель устройства;
  • наименование и серия приспособления;
  • номинальное напряжение и частота;
  • значение номинального тока;
  • номинальный дифференциальный ток отключения;
  • УГО автоматического выключателя;
  • номинальный дифференциальный ток короткого замыкания;
  • обозначение маркировки контактов;
  • диапазон рабочих температур;
  • маркировка включенного/отключенного положения;
  • необходимость ежемесячного тестирования;
  • графическое обозначение типа УЗО.

Информация, указанная на автомате, позволяет разобраться, подходит ли электротехническое устройство к конкретной цепи, обозначенной на схеме. Отталкиваясь от маркировки, чертежа и расчета потребляемой мощности, можно грамотно организовать подключение объекта к электропитанию.

Обозначение автоматического выключателя на схеме

Трехполюсной автоматический выключатель

Условное графическое обозначение автомата на схеме обусловлено ГОСТом 2. 755-87 ЕСКД, буквенно-цифровое – ГОСТ 2.710-81 ЕСКД. Особых требований к маркировке нет, поэтому электромонтеры часто используют собственные значения и метки. Можно встретить документацию, когда определение коммутационного аппарата отличается в разных проектах.

Каждый проектировщик, выполняя схему, может изобразить УЗО на свое усмотрение. Достаточно в пояснениях к схеме указать УГО (условные графические обозначения) и их расшифровку.

В зависимости от характеристик устройства элементы имеют разные буквенные символы, а также следующие графические обозначения на электрических схемах.

Автоматические выключатели рекомендуется позиционировать как, QF1, QF2, QF3. Рубильники разъединители – QS1,QS2,QS3. Предохранители на схемах показывают как FU с порядковым номером, где кодировка буквы Q расшифровывается как выключатель или рубильник силовых цепей, а F – защитный. Эта комбинация вполне применима не только к обычным автоматам, но может быть обозначением диф автомата на схеме.

Для УЗО используют комбинацию QSD, обозначение дифференциального автомата на схеме выглядит как QFD.

Условное обозначение узо на схеме

Ни один человек, каким бы талантливым и смекалистым он не был, не сможет научиться понимать электрические чертежи без предварительного знакомства с условными обозначениями, которые используются в электромонтаже практически на каждом шагу. Опытные специалисты утверждают, что шанс стать настоящим профессионалом своего дела может быть только у того электрика, которые досконально изучил и усвоил все общепринятые обозначения, используемые в проектной документации.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня я бы хотел уделить внимание одному из первоначальным вопросов, с которым сталкиваются все электрики перед монтажом – это проектная документация объекта.

Кто то составляет ее сам, кому то предоставляет заказчик. Среди множества этой документации можно встретить экземпляры, в которых встречаются различия между условными обозначениями тех или иных элементов. Например в разных проектах один и тот же коммутационный аппарат графически может отображаться по разному. Встречалось такое?

Понятно, что обсудить обозначение всех элементов в пределах одной статьи невозможно, поэтому тема данного урока будет сужена, и сегодня обсудим и рассмотрим, как выполняется обозначение узо на схеме.

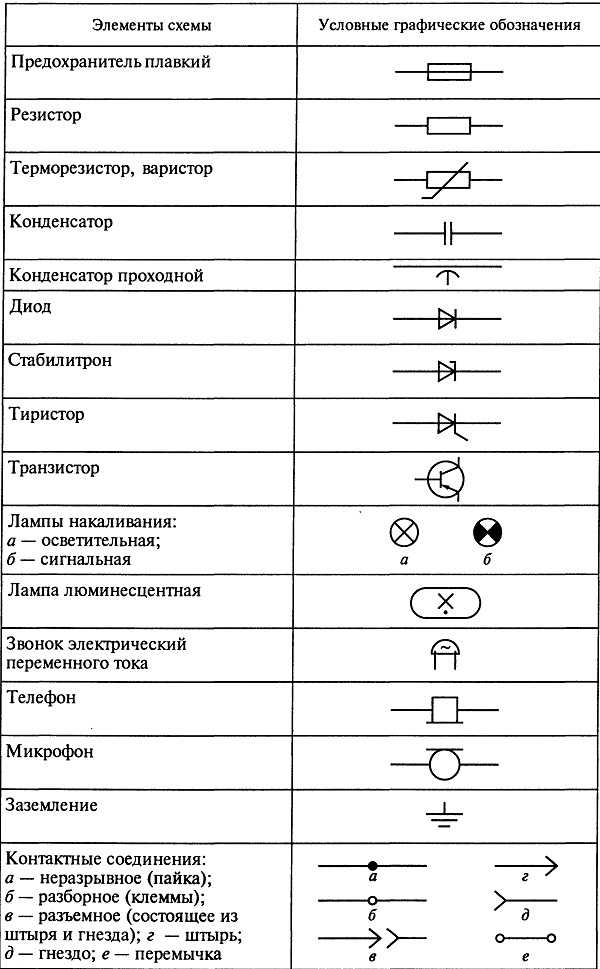

Каждый начинающий мастер обязан внимательно ознакомиться с общепринятыми ГОСТами и правилами маркировки электрических элементов и оборудования на план-схемах и чертежах. Многие пользователи могут со мной не согласится, аргументируя это тем, что зачем мне знать ГОСТ, я всего лишь занимаюсь установкой розеток и выключателей в квартирах. Схемы должны знать инженера проектировщики и профессора в университетах.

Уверяю вас это не так. Любой уважающий себя специалист обязан не только понимать и уметь читать электрические схемы, но и должен знать, как графически отображаются на схемах различные коммуникационные аппараты, защитные устройства, приборы учета, розетки и выключатели. В общем, активно применять проектную документацию в своей повседневной работе.

Обозначение автомата на однолинейных схемах

Автоматический выключатель является основным элементом однолинейных схем в электрике.
В настоящее время встречается масса вариантов того, как проектировщики показывают его на планах и схемах, но далеко не всегда правильно, что нередко приводит к ошибке при сборке электрощитов или монтаже электропроводки.

Чтобы этого не произошло, необходимо следовать простым правилам отображения автоматов и их маркировки.

Графический вид автоматов стандартизирован в:

ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»

ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем», который идентичен международному стандарту IEC 60617-DB-12M:2012* «Графические символы для диаграмм» (IEC 60617-DB-12M:2012 «Graphical symbols for diagrams»).

Согласно этим стандартам условное обозначение автомата на однолинейной схеме выглядит так:

Оно создано из нескольких графических символов ГОСТа, говорящих об определенных признаках и функциях устройства. У однополюсного автомата их три:

— Замыкающее коммутационное устройство

Пример простой однолинейной схемы электрощита, состоящего всего из одного такого однополюсного автоматического выключателя:

Двух-, трех- или четырехполюсный автомат обозначается косыми черточками, размещенными на входящей линии, количество которых соответствует числу полюсов:

БУКВЕННЫЙ КОД

Согласно ему автоматы на схемах обозначаются символами — QF :

Q — Выключатели и разъединители в силовых цепях

F — Устройства защитные

За буквенным кодом пишется порядковый номер автомата.

Обозначение узо на однолинейной схеме

Основные группы обозначений УЗО (графические и буквенные) используются электромонтерами очень часто. Работа по составлению рабочих схем, графиков и планов требует очень большой внимательности и аккуратности, так как одно-единственное неточное указание или пометка могу привести к серьезной ошибке в дальнейшей работе и стать причиной выхода из строя дорогостоящего оборудования.

Кроме того, неверные данные могут ввести в заблуждение сторонних специалистов, привлеченных для электромонтажа и стать причиной возникновения сложностей при монтаже электрических коммуникаций.

В настоящее время любое обозначение узо на схеме может быть представлено двумя способами: графическим и буквенным .

На какие нормативные документы следует ссылаться?

Из основных документов для электрических схем, которые ссылаются на графическое и буквенное обозначение коммутационных устройств можно выделить следующие:

  1. – ГОСТ 2.755-87 ЕСКД “Обозначения условные графические в электрических схемах устройства коммутационные и контактные соединения”;
  2. – ГОСТ 2.710-81 ЕСКД “Обозначения буквенно-цифровые в электрических схемах”.

Буквенное и графическое обозначение автоматов на схеме

Одним из самых распространённых элементов электрических схем являются автоматические выключатели, или автоматы. Они устанавливаются, как минимум, на вводе в каждую электроустановку на производстве и возле электросчётчика в квартире или частном доме.

В современных квартирных электрощитках обычно имеется однолинейная схема со всеми маркировками и обозначениями. На этих чертежах используются обозначения разных видов:

  1. Буквенные, согласно ГОСТ 2.710-81;
  2. Графические, согласно ГОСТ 2.755-87.

Кроме этого, вся аппаратура имеет порядковые номера, там же указываются номинальный ток и другие параметры. По этим надписям и соединительным линиям, обозначающим провода и кабели, опытные электромонтёры могут определить, как работает электроустановка.

Начинать танцевать нужно «от печки», а чтение электросхемы начинается с вводного автоматического выключателя. Это основной элемент сложных схем технологического оборудования, поэтому важно при проектировании использовать правильное обозначение автомата на схеме.

Графическое обозначение УЗО на схеме

Итак, выше я представил основные документы, по которым регулируется обозначения в электрических схемах. Что нам дают указанные ГОСТы по изучению нашего вопроса? Мне стыдно признаться, но абсолютно ничего. Дело в том, что на сегодняшний день в данных документах отсутствует информация о том, как должно выполняться обозначение узо на однолинейной схеме.

Действующий на сегодня ГОСТ никаких особых требований к правилам составления и использования графических обозначений УЗО не выдвигает. Именно поэтому некоторые электромонтеры предпочитают использовать для маркировки определенных узлов и устройств свои собственные наборы значений и меток, каждая из которых может несколько отличаться от привычных нашему взгляду значений.

Для примера давайте рассмотрим, какие обозначения наносятся на корпусе самих устройств. Устройство защитного отключения фирмы hager:

Или к примеру УЗО от Schneider Electric:

Чтобы избежать путаницы, предлагаю Вам совместно разработать универсальный вариант обозначений УЗО, которым можно руководствоваться практически в любой рабочей ситуации.

Обозначение дифавтомата на однолинейной схеме

Кроме обычных автоматических выключателей, в схемах применяются дифференциальные автоматы, или АВДТ. Для этих устройств отсутствует стандартное графическое и буквенное обозначение. Его нет даже в самом современном ГОСТе Р МЭК 60617-DB-12M-2015.

Поэтому проектировщики электрооборудования руководствуются ГОСТом 2.702-2011 и ЕСКД. Эти нормативные документы разрешают самостоятельно создавать графические символы для устройств, отсутствующих в действующих правилах.

Руководствуясь этими нормами символ дифавтомата, как и конструкция аппарата, образуется слиянием двух обозначений:

  • УЗО — петля, охватывающая провода, отходящие от устройства:
  • автоматический выключатель — наличие прямоугольника на контакте и крестика на подходящем проводе.
Друзья ранее я публиковал отдельную статью как условно обозначаются УЗО на схемах. Можете ознакомиться перейдя по ссылке.

В однолинейной схеме на изображении подходящих кабелей нанесены несколько косых линий. Их количество соответствует числу проводников.

Важно! На электросхеме должен быть нарисован блок условных графических обозначений УГО с расшифровкой и пояснениями.

Буквенное обозначение узо на электрических схемах

Любому элементу на электрических схемах присваивается не только графическое обозначение, но и буквенное с указанием позиционного номера. Такой стандарт регулируется ГОСТ 2.710-81 “Обозначения буквенно-цифровые в электрических схемах” и обязателен для применения ко всем элементам в электрических схемах.

Так, например, согласно ГОСТ 2.710-81 автоматические выключатели принято обозначать путем специального буквенно-цифрового позиционного обозначения таким образом: QF1, QF2, QF3 и т.д. Рубильники (разъединители) обозначаются как QS1, QS2, QS3 и т.д. Предохранители на схемах обозначаются как FU с соответствующим порядковым номером.

Аналогично, как и с графическими обозначениями, в ГОСТ 2.710-81 нет конкретных данных, как выполнять буквенно-цифровое обозначение УЗО и дифференциальных автоматов на схемах.

Как быть в таком случае? В этом случае многие мастера используют два варианта обозначений.

Первый вариант воспользоваться самым удобным буквенно-цифровым обозначением Q1 (для УЗО) и QF1 (для АВДТ), которые обозначают функции выключателей и указывают на порядковый номер аппарата, находящегося в схеме.

То есть кодировка буквы Q означает – «выключатель или рубильник в силовых цепях», что вполне может быть применима к обозначению УЗО.

Кодовая комбинация QF расшифровывается как Q – «выключатель или рубильник в силовых цепях», F – «защитный», что вполне может быть применима не только к обычным автоматам, но и к диф.автоматам.

Второй вариант это использовать буквенно-цифровую комбинацию Q1D – для УЗО и комбинацию QF1D – для дифференциального автомата. По приложению 2 таблицы 1 ГОСТ 2.710 функциональное значение буквы D означает – « дифференцирующий ».

Я очень часто встречал на реальных схемах такое обозначение QD1 – для устройств защитного отключения, QFD1 – для дифференциальных автоматов.

Какие можно сделать выводы из вышеописанного?

Ввиду того что обозначение УЗО и дифференциальных автоматов по ГОСТ отсутствует, информация рассмотренная в данной статье, не относится к нормативным документам обязательным для исполнения, а является всего лишь РЕКОМЕНДАЦИЕЙ. Каждый проектировщик может изображать на схемах эти элементы по своему усмотрению. Для этого нужно всего лишь привести условно графические обозначения (УГО) элементов, их расшифровку и пояснения к схеме. Все эти действия предусматриваются в ГОСТ 2.702-2011.

Как обозначается узо на однолинейной схеме – пример реального проекта

Как говорится в известной пословице «лучше один раз увидеть, чем сто раз услышать», поэтому давайте рассмотрим на реальном примере.

Предположим, что перед нами находится однолинейная схема электроснабжения квартиры. Из всех этих графических обозначение можно выделить следующее:

Вводное устройство защитного отключения расположено сразу после счетчика. Кстати как вы могли заметить буквенное обозначение УЗО – QD. Еще один пример как обозначается узо:

Заметьте, что на схеме помимо УГО элементов также наносится их маркировка, то есть: тип устройства по роду тока (А, АС), номинальный ток, дифференциальный ток утечки, количество полюсов. Далее переходим к УГО и маркировке дифференциальных автоматов:

Розеточные линии на схеме подключаются через диф.автоматы. Буквенное обозначение дифавтомата на схеме QFD1, QFD2, QFD3 и т.д.

Еще один пример как обозначаются диф.автоматы на однолинейной схеме магазина.

Вот и все дорогие друзья. На этом наш сегодняшний урок подошел к концу. Надеюсь, данная статья была для вас полезной и Вы нашли здесь ответ на свой вопрос. Если остались вопросы задавайте их в комментариях, с удовольствием отвечу. Давайте делиться опытом, кто как обозначает УЗО и АВДТ на схемах. Буду признателен на репост в соц.сетях))).

{SOURCE}

Буквенное обозначение автоматов на схеме

Одновременно с графическим применяется буквенное обозначение автомата на электрической схеме. Оно состоит из двух букв английского алфавита и определяется ГОСТом 2.710-81 и Единой системой конструкторской документации.

Буквенный код, так же, как и графический символ, указывает на функции устройства:

  • Q — выключатель или разъединитель;
  • F — устройство защиты;

Вот почему на схемах автоматы обозначаются QF. После букв следует порядковый номер автоматического выключателя.

Информация! На однолинейных электрических схемах, составленных в советское время, автоматы обозначались буквами «А» или «АВ».

9.3 Простые машины | Техасский шлюз

Цели обучения: Простые машины. Расчет механических преимуществ и эффективности простых машин. Практические задачи. Проверка понимания.

.

. Цели обучения.

  • Расчет механического преимущества и эффективности простых и сложных машин
  • «>

    Основные термины раздела
    сложная машина выход эффективности идеальное механическое преимущество
    наклонная плоскость входная работа рычаг
    механическое преимущество выходная работа шкив
    винт простая машина клин
    колесо и ось

    Простые машины

    Простые машины облегчают работу, но не уменьшают ее объем. Почему простые машины не могут изменить объем выполняемой вами работы? Напомним, что в закрытых системах общее количество энергии сохраняется. Машина не может увеличить количество энергии, которую вы в нее вкладываете. Итак, чем полезна простая машина? Хотя она не может изменить объем выполняемой вами работы, простая машина может изменить величину силы, которую вы должны приложить к объекту, и расстояние, на котором вы прикладываете силу. В большинстве случаев для уменьшения силы, которую необходимо приложить для выполнения работы, используется простая машина. Обратной стороной является то, что вы должны приложить силу на большее расстояние, потому что произведение силы и расстояния, f d (что равно работе) не меняется.

    Давайте посмотрим, как это работает на практике. На рис. 9.8(а) рабочий использует своего рода рычаг, чтобы приложить небольшое усилие на большом расстоянии, в то время как монтировка тянет гвоздь с большой силой на небольшом расстоянии. На рис. 9.8(b) показано, как математически работает рычаг. Сила усилия, приложенная к точке F и , поднимает груз (сила сопротивления), которая давит вниз в точке F р . Треугольный стержень называется точкой опоры; часть рычага между точкой опоры и F e является усилителем, L e ; а часть слева — это рычаг сопротивления, L r . Механическое преимущество — это число, которое говорит нам, во сколько раз простая машина увеличивает силу усилия. Идеальное механическое преимущество, IMA , представляет собой механическое преимущество совершенной машины без потери полезной работы, вызванной трением между движущимися частями. Уравнение для IMA показан на рис. 9.8(b).

    Рисунок 9.8 (a) Монтировка представляет собой тип рычага. (b) Идеальное механическое преимущество равно длине плеча усилия, деленному на длину плеча сопротивления рычага.

    В общем, IMA = сила сопротивления, F r , деленная на силу усилия, F e . IMA также равняется расстоянию, на котором прилагается усилие, d e , деленное на расстояние, которое проходит груз, d r .

    IMA=FrFe=dedrIMA=FrFe=dedr

    Возвращаясь к сохранению энергии, для любой простой машины работа, вложенная в машину, Вт i равна работе, производимой машиной, Вт или . Объединив это с информацией из предыдущих абзацев, мы можем написать

    .

    Wi=WoFede=FrdrIf  FeFr, затем de>dr.Wi=WoFede=FrdrIf  FeFr, затем de>dr.

    Уравнения показывают, как простая машина может производить тот же объем работы, уменьшая величину усилия за счет увеличения расстояния, на котором действует усилие.

    Watch Physics

    Введение в Mechanical Advantage

    В этом видеоролике показано, как рассчитать IMA рычага тремя различными методами: (1) по силе усилия и силе сопротивления; (2) от длин плеч рычагов, и; (3) от расстояния, на котором приложена сила, и расстояния, на которое перемещается груз.

    Проверка хватки

    Двое детей разного веса катаются на качелях. Как они располагаются относительно точки опоры (точки опоры), чтобы сохранять равновесие?

    1. Более тяжелый ребенок сидит ближе к точке опоры.
    2. Более тяжелый ребенок сидит дальше от точки опоры.
    3. Оба ребенка сидят на равном расстоянии от точки опоры.
    4. Поскольку оба имеют разный вес, они никогда не будут сбалансированы.

    Некоторые рычаги прикладывают большое усилие к короткому рычагу. Это приводит к тому, что на конце рычага сопротивления действует меньшая сила на большем расстоянии. Примерами этого типа рычага являются бейсбольные биты, молотки и клюшки для гольфа. В другом типе рычага точка опоры находится на конце рычага, а груз — посередине, как в конструкции тачки.

    Простая машина, показанная на рис. 9.9, называется колесом и осью . На самом деле это форма рычага. Разница в том, что рычаг усилия может вращаться по полному кругу вокруг точки опоры, которая является центром оси. Сила, приложенная к внешней стороне колеса, вызывает большее усилие, приложенное к веревке, обернутой вокруг оси. Как показано на рисунке, идеальное механическое преимущество рассчитывается путем деления радиуса колеса на радиус оси. Любое устройство с кривошипным приводом является примером колеса и оси.

    Рисунок 9.9 Сила, приложенная к колесу, действует на его ось.

    Наклонная плоскость и клин — две формы одной и той же простой машины. Клин — это просто две наклонные плоскости, расположенные спиной к спине. На рис. 9.10 показаны простые формулы для расчета IMA s этих машин. Все наклонные мощеные поверхности для ходьбы или вождения представляют собой наклонные плоскости. Ножи и головки топоров являются примерами клиньев.

    Рис. 9.10 Слева показана наклонная плоскость, справа — клин.

    Винт, показанный на рис. 9.11, на самом деле представляет собой рычаг, прикрепленный к круглой наклонной плоскости. Шурупы по дереву (конечно) также являются примерами шурупов. Рычажная часть этих винтов представляет собой отвертку. В формуле для IMA расстояние между витками резьбы называется шагом и имеет символ P .

    Рисунок 9.11 Показанный здесь винт используется для подъема очень тяжелых предметов, например, угла автомобиля или дома на небольшое расстояние.

    На рис. 9.12 показаны три различные системы шкивов. Из всех простых машин механическое преимущество легче всего рассчитать для шкивов. Просто посчитайте количество канатов, поддерживающих груз. Это IMA . И снова мы должны применять силу на более длинном расстоянии, чтобы умножить силу. Чтобы поднять груз на 1 метр с помощью шкивной системы, вам нужно потянуть N метров веревки. Системы шкивов часто используются для подъема флагов и оконных жалюзи и являются частью механизма строительных кранов.

    Рисунок 9.12 Здесь показаны три системы шкивов.

    Watch Physics

    Механические преимущества наклонных плоскостей и шкивов

    В первой части этого видео показано, как рассчитать IMA систем шкивов. В последней части показано, как рассчитать IMA наклонной плоскости.

    Щелкните, чтобы просмотреть содержание

    Проверка захвата

    Как можно использовать систему шкивов, чтобы поднять легкий груз на большую высоту?

    1. Уменьшить радиус шкива.
    2. Увеличить количество шкивов.
    3. Уменьшите количество канатов, поддерживающих груз.
    4. Увеличьте количество канатов, поддерживающих груз.

    Сложная машина представляет собой комбинацию двух или более простых машин. Кусачки на рис. 9.13 сочетают в себе два рычага и два клина. Велосипеды включают в себя колеса и оси, рычаги, винты и шкивы. Автомобили и другие транспортные средства представляют собой комбинации многих машин.

    Рис. 9.13 Кусачки для проволоки — обычное сложное оборудование.

    Расчет механических преимуществ и эффективности простых машин

    В общем, IMA = сила сопротивления, F r , деленная на силу усилия, F e . IMA также равно расстоянию, на которое прикладывается усилие, d e , деленному на расстояние, которое проходит груз, d r .

    IMA=FrFe=dedrIMA=FrFe=dedr

    Вернитесь к обсуждениям каждой простой машины для конкретных уравнений для IMA для каждого типа машины.

    Никакие простые или сложные машины не обладают реальными механическими преимуществами, рассчитанными по уравнениям IMA . В реальной жизни часть прикладной работы всегда заканчивается напрасной тратой тепла из-за трения между движущимися частями. И входная работа ( W i ), и выходная работа ( W o ) являются результатом действия силы, F , действующей на расстоянии, d .

    Wi=Fidi     Wo=FodoWi=Fidi  and  Wo=Fodo

    Выходная эффективность машины — это просто работа на выходе, деленная на работу на входе, и обычно умножается на 100, так что это выражается в процентах.

    % эффективности=WoWi×100% эффективности=WoWi×100

    Посмотрите на изображения простых машин и подумайте, какая из них будет иметь наибольшую эффективность. Эффективность связана с трением, а трение зависит от гладкости поверхностей и от площади соприкасающихся поверхностей. Как смазка повлияет на эффективность простой машины?

    Рабочий пример

    Эффективность рычага

    Входная сила в 11 Н, действующая на плечо рычага, перемещается на 0,4 м, что поднимает груз массой 40 Н, опирающийся на плечо сопротивления, на расстояние 0,1 м. Каков КПД машины?

    Стратегия

    Составьте уравнение для эффективности простой машины, % эффективности = WoWi × 100, % эффективности = WoWi × 100, и рассчитайте Вт o и Вт i . Оба рабочих значения являются продуктом Fd .

    Решение

    Wi=FidiWi=Fidi = (11)(0,4) = 4,4 Дж и Wo=FodoWo=Fodo = (40)(0,1) = 4,0 Дж, тогда % эффективности=WoWi×100=4,04,4×100 =91% % efficiency=WoWi×100=4,04.4×100=91%

    Обсуждение

    КПД реальных машин всегда будет меньше 100 процентов из-за работы, которая преобразуется в недоступное тепло за счет трения и сопротивления воздуха. W o и W i всегда можно вычислить как силу, умноженную на расстояние, хотя эти величины не всегда так очевидны, как в случае с рычагом.

    Практические задачи

    Какова IMA наклонной плоскости длиной 5 м и высотой 2 м?

    1. 0,4
    2. 2,5
    3. 0,4 м
    4. 2,5 м

    Если система шкивов может поднять груз 200 Н с усилием 52 Н и имеет КПД почти 100 %, сколько канатов поддерживает груз?

    1. Требуется 1 веревка, поскольку фактическое механическое преимущество составляет 0,26.
    2. Требуется 1 веревка, потому что фактическое механическое преимущество составляет 3,80.
    3. Требуется 4 веревки, потому что фактическое механическое преимущество составляет 0,26.
    4. Требуется 4 веревки, потому что фактическое механическое преимущество составляет 3,80.

    Проверьте свое понимание

    Упражнение 6

    Правда или ложь — КПД простой машины всегда меньше 100 %, потому что некоторая малая часть вложенной работы всегда преобразуется в тепловую энергию за счет трения.

    1. Правда
    2. Ложь

    Упражнение 7

    Круглая ручка крана прикреплена к стержню, который открывает и закрывает клапан при повороте ручки. Если стержень имеет диаметр 1 см, а IMA машины 6 , каков радиус ручки?

    1. 0,08 см
    2. 0,17 см
    3. 3,0 см
    4. 6,0 см
    • Печать
    • Поделиться

    Схема конечного автомата — Учебник по UML 2

    Диаграмма конечного автомата моделирует поведение отдельного объекта, определяя последовательность событий, через которые проходит объект в течение своего жизненного цикла в ответ на события.

    В качестве примера на следующей диаграмме конечного автомата показаны состояния, через которые проходит дверь в течение своего срока службы.

    Дверь может находиться в одном из трех состояний: «Открыта», «Закрыта» или «Закрыта». Он может реагировать на события Open, Close, Lock и Unlock. Обратите внимание, что не все события допустимы во всех состояниях; например, если дверь открыта, вы не сможете запереть ее, пока не закроете. Также обратите внимание, что к переходу состояния может быть присоединено условие защиты: если дверь открыта, она может реагировать на событие закрытия, только если выполнено условие doorWay->isEmpty. Синтаксис и соглашения, используемые в диаграммах конечных автоматов, будут подробно рассмотрены в следующих разделах.

    Штаты

    Состояние обозначается прямоугольником со скругленными углами, внутри которого написано название состояния.

    Начальное и конечное состояния

    Начальное состояние обозначается черным кружком и может быть помечено именем. Конечное состояние обозначается кружком с точкой внутри, а также может быть помечено именем.

    Переходы

    Переходы из одного состояния в другое обозначаются линиями со стрелками. Переход может иметь триггер, защиту и эффект, как показано ниже.

    «Триггер» — это причина перехода, которым может быть сигнал, событие, изменение какого-либо состояния или течение времени. «Защита» — это условие, которое должно быть истинным, чтобы триггер вызвал переход. «Эффект» — это действие, которое будет вызвано непосредственно на объекте, владеющем конечным автоматом, в результате перехода.

    Действия состояния

    В приведенном выше примере перехода эффект был связан с переходом. Если к целевому состоянию прибывает много переходов, и каждый переход имеет один и тот же связанный с ним эффект, было бы лучше связать эффект с целевым состоянием, а не с переходами. Это можно сделать, определив действие входа для состояния. На приведенной ниже диаграмме показано состояние с действием входа и действием выхода.

    Также можно определить действия, которые происходят с событиями, или действия, которые происходят всегда. Можно определить любое количество действий каждого типа.

    Самостоятельные переходы

    Состояние может иметь переход, возвращающий само себя, как показано на следующей диаграмме. Это наиболее полезно, когда эффект связан с переходом.

    Составные состояния

    Диаграмма конечного автомата может включать в себя диаграммы подмашин, как в примере ниже.

    Альтернативный способ отображения той же информации заключается в следующем.

    Обозначения в приведенной выше версии указывают на то, что детали автомата проверки PIN-кода показаны на отдельной диаграмме.

    Точка входа

    Иногда вам не захочется вводить субмашину в обычном начальном состоянии. Например, в следующей подмашине было бы нормально начать в состоянии «Инициализация», но если по какой-то причине не было необходимости выполнять инициализацию, можно было бы начать в состоянии «Готово» с помощью переход к названной точке входа.

    На следующей диаграмме показан конечный автомат на один уровень выше.

    Точка выхода

    Аналогично точкам входа можно указать альтернативные точки выхода. На следующей диаграмме показан пример, в котором состояние, выполняемое после основного состояния обработки, зависит от того, какой маршрут используется для выхода из состояния.

    Выбор псевдосостояния

    Псевдосостояние выбора показано в виде ромба с одним приходящим переходом и двумя или более уходящими переходами. На следующей диаграмме показано, что какое бы состояние ни было достигнуто после выбранного псевдосостояния, оно зависит от формата сообщения, выбранного во время выполнения предыдущего состояния.

    Псевдогосударственный узел

    Псевдосостояния соединения используются для объединения нескольких переходов. Одно соединение может иметь один или несколько входящих и один или несколько исходящих переходов; защита может быть применена к каждому переходу. Соединения семантически свободны. Соединение, которое разбивает входящий переход на несколько исходящих переходов, реализует статическую условную ветвь, в отличие от псевдосостояния выбора, которое реализует динамическую условную ветвь.

    Завершить псевдосостояние

    Вход в псевдосостояние завершения указывает на то, что жизненный цикл конечного автомата закончился. Псевдосостояние завершения обозначается крестиком.

    История состояний

    Состояние истории используется для запоминания предыдущего состояния конечного автомата, когда он был прерван. Следующая диаграмма иллюстрирует использование состояний истории. Примером является конечный автомат, принадлежащий стиральной машине.

    В этом состоянии машина, когда стиральная машина работает, будет переходить от «Стирки» через «Полоскание» к «Отжиму».
    В случае отключения электроэнергии стиральная машина перестанет работать и перейдет в состояние «Питание выключено».

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
