Микросхема К155ЛА3 ТТЛ логики, производства советских времен. Довольно Широко применялась в различных отраслях бытовой аппаратуре. Разнообразные схемы на микросхеме К155ЛА3 можно собрать имея минимум деталей.

Содержит в своем составе 4 логических элемента 2И-НЕ, размещенные в корпусе DIP-14

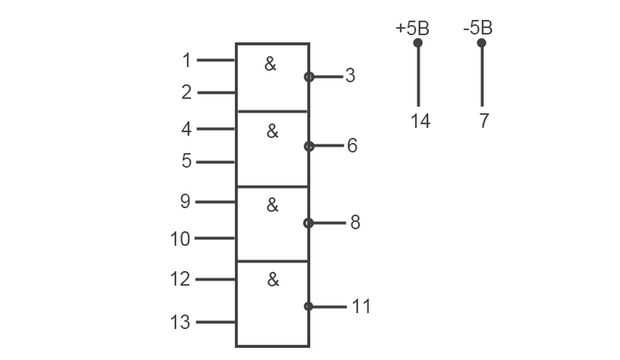

Распиновка микросхемы К155ЛА3

Нумерация ног начинается от ключа на корпусе против часовой стрелки.

Характеристики микросхемы К155ЛА3

Наименование параметраЗначение

Напряжение питания

5В+-5%

Максимальное напряжение лог. «0»

<0.4В

минимальное напряжение лог «1»

>2.4В

Ток потребеления при лог. «0» и Uпит=5В

<22mA

Ток потребеления при лог. «1» и Uпит=5В

<8mA

Входной ток низкого уровня

<1,6 mA

Входной ток высокого уровня

<0,04 mA

Входной пробивной ток

<1 mA

Ток КЗ

18-55 mA

Потребляемая мощность одного элемента

<19,7mВт

Время задержки распространения сигнала при включении

<15нс

Время задержки распространения сигнала при выключении

<22нС

Аналоги микросхемы К155ЛА3

Импортный аналог микросхемы К155ЛА3 это SN7400(или просто -7400, без SN)

Схемы на микросхеме К155ЛА3

Схема звукового генератора

Очень простая схема звукового генератора, на 1 резисторе и конденсаторе.

Радиомикрофон

В эту схему в цепи обратной связи введены два элемента задающие частоту импульсов — микрофон и конденсатор. Эта так называемая RC времязадающая цепочка будет появляться во всех последующих схемах с небольшими вариациями.

Мигалка

Обычная мигалка, частота мигания задается путем изменения емкости С1 и значения сопротивления R1.

Мультивибратор

По сути тут тот же генератор импульсов только тут 2 выхода импульсы на короторых появляются поочередно.

Логический пробник

Похожие записи

Микросхема NE555 — представляет собой универсальный таймер, используется для генерации одиночных и повторяющихся импульсов со стабильными временными характеристиками. Она не дорогая и…


11 Мар 2022


  • 1049
  • 0

Микросхема К155ЛА3 ТТЛ логики, производства советских времен. Довольно Широко применялась в различных отраслях бытовой аппаратуре. Разнообразные схемы на микросхеме К155ЛА3 можно собрать имея…


21 Дек 2021


  • 6738
  • 0

Некоторые считают, что изготовление печатной платы по технологии ЛУТ– бессмысленное и хлопотное занятие. Если учесть, что современные элементы уже совсем отличные от DIP корпусов, то и…


22 Ноя 2020


  • 2497
  • 0

Паяльник для радиолюбителя, наверное самая главная вещь в его арсенале, поэтому к выбору паяльника следует подойти ответственно и знать какие бывают паяльники на что стоит обратить. ..


17 Дек 2019


  • 3429
  • 0




Если вы нашли ошибку в статье, или на сайте. Можете сообщить об этом воспользовавшись формой.

Ваше имя

Ваше почта

Сообщение
Сообщение

Администрация сайта свяжется с Вами в ближайшее время.


Скачать

К155ЛА3

















Поделиться ссылкой:



png»>




Цифровая интегральная микросхема ТТЛ логики, производства советских времен. Широко применялась в бытовой аппаратуре. Часто использовалась радиолюбителями при создании различных устройств на основе цифровых микросхем.

Содержит 4 логических элемента (вентиля) 2И-НЕ, в корпусе DIP-14

Микросхема К155ЛА3 имеет тип корпуса — 201.14-1 — пластиковый, с массой не более 1г. А для КМ155ЛА3 тип корпуса 201.14-8 — металлокерамический, с массой не более 2г., соответственно имеет расширенные температурные характеристики. Внутри содержится 56 элементов

Нумерация ног начинается от ключа на корпусе против часовой стрелки.





Цоколевка

К155ЛА3

Корпус

К155ЛА3

Маркировка

К155ЛА3

Распиновка К155ЛА3



Аналоги К155ЛА3 — SN7400N, SN7400J (полностью совпадают по цоколевке и характеристикам)


Параметры К155ЛА3:














Наименование параметраЗначение

Напряжение питания

5В+-5%

Максимальное напряжение лог. «0»

<0.4В

минимальное напряжение лог «1»

>2.4В

Ток потребеления при лог. «0» и Uпит=5В

<22mA

Ток потребеления при лог. «1» и Uпит=5В

<8mA

Входной ток низкого уровня

<1,6 mA

Входной ток высокого уровня

<0,04 mA

Входной пробивной ток

<1 mA

Ток КЗ

18-55 mA

Потребляемая мощность одного элемента

<19,7mВт

Время задержки распространения сигнала при включении

<15нс

Время задержки распространения сигнала при выключении

<22нС



Таблица истинности К155ЛА3:






Вход А

Вход В

Выход Q

1

1

1

1

1

1

1

Схема одного элемента микросхемы:
