Двигатель ЗМЗ 406, технические характеристики, тюнинг и ремонт

Содержание

• 1 Технические характеристики двигателя ЗМЗ-406
• 2 Особенности конструкции 406 двигателя производства ЗМЗ
• 3 Отличие инжекторной и карбюраторной топливной системы
• 4 Тюнинг двигателя
• 5 Популярные ошибки автомобилистов
• 6 На каких авто используется двигатель ЗМЗ-406

Марка автомобилей ГАЗ известна во всем мире. В последние десятилетия в качестве силовой установки на основной продукции этого автомобильного гиганта устанавливается 406 двигатель производства Заволжского моторного завода. Конструкция этого силового агрегата отрабатывалась в течение нескольких лет. Начало было положено в конце прошлого века, именно тогда была сформулирована основная концепция ЗМЗ 406. Сегодня – это перспективный энергонасыщенный агрегат, способный развивать мощность до 150 л. с. (110 кВт).

Технические характеристики двигателя ЗМЗ-406

Скачать .xls-файл

xls

Скачать картинку

pic

Отправить на email

mail

ПАРАМЕТР	ЗНАЧЕНИЕ
Тип конфигурации	рядный
Объем, куб. м	2.28
Диаметр цилиндра, мм	92
Количество цилиндров	4
Клапанов на цилиндр	4
Ход поршня, мм	86
Материал блока цилиндров	чугун
Степень сжатия, атмосфер	9.3
Материал ГБЦ	алюминий
Топливная система	инжектор или карбюратор
Блок управления	Микас
Тип топлива	Бензин
Система смазки	комбинированная, с автомат. регулированием температуры
Мощность, л.с/об.мин	145/5200
Крутящий момент, Нм/об.мин	200,9 /4500
Топливо	92
Экологические нормы	Евро 3
Расход топлива на 100 км, л
— город	13.5
— трасса	—
— смешанный	—
Расход масла на 1000 км, гр	до 100
Вес, кг	192

Четырехцилиндровый двигатель с рядным расположением цилиндров, выполнен по классической схеме, характерной для силовых установок заволжского моторного завода, именно так можно начать характеристику 406 мотора. Рабочий объем составляет 2,28 л.

Камера сгорания отличается центральным расположением свечи зажигания. ГРМ ЗМЗ 406 выполнен довольно оригинально, что позволило компактно расположить основные элементы системы питания.

Частота вращения коленчатого вала при максимальной мощности составляет 5200 оборотов в минуту, а максимальный крутящий момент наблюдается при значительно меньших оборотах, которые составляют 4000 об. в мин. Минимальные обороты в районе 750-800 об/мин 406 двигатель поддерживает на холостом ходу.

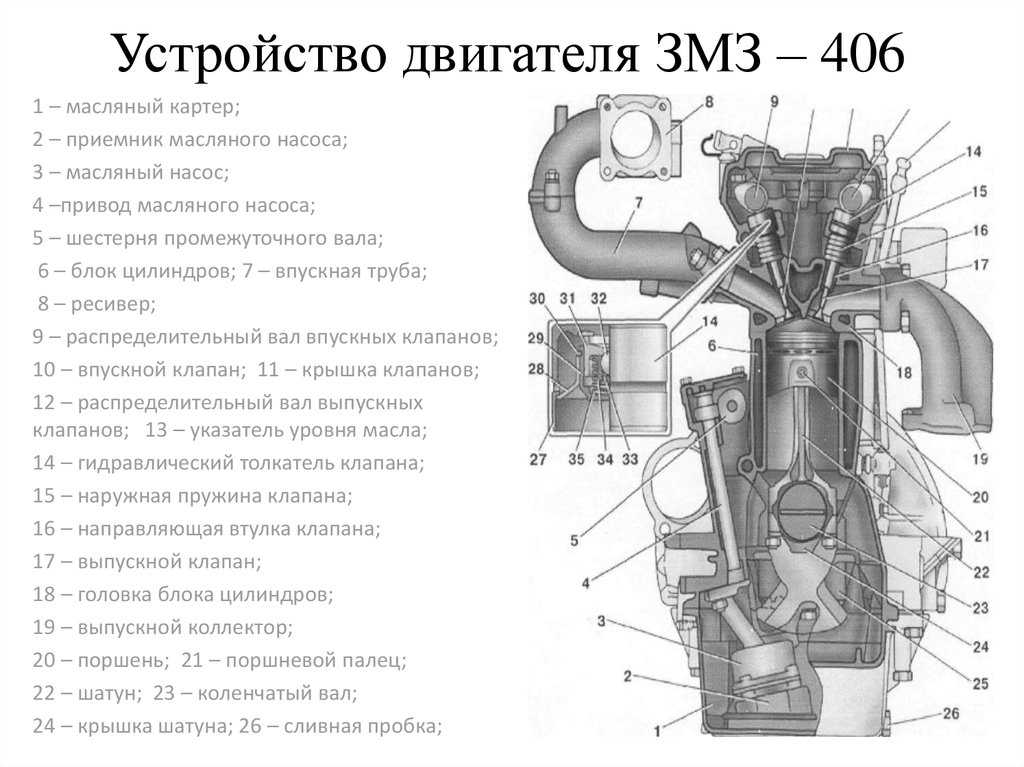

Особенности конструкции 406 двигателя производства ЗМЗ

В качестве прототипа для проекта был взят мотор от спортивного автомобиля «Сааб-900». Первые бензиновые двигатели ЗМЗ-406 появились в начале восьмидесятых годов прошлого столетия.

У ЗМЗ-406 есть некоторые особенности:

1. Блок отлит из чугуна. Он, конечно, тяжелее алюминиевого, но использование этого металла позволяет отказаться от сменных гильз (цилиндров). В связи с этим жесткость конструкции увеличилась.
2. В верхней части установлены два ГРМ ЗМЗ 406 (газораспределительные валы системы впуска-выпуска). Каждый из валов отвечает либо за впуск свежего заряда рабочей смеси, либо – за выпуск отработавших газов.
3. В головке для каждого цилиндра имеются по четыре клапана. То есть на весь четырехцилиндровый установлено шестнадцать клапанов. Такое количество повышает эффективность продувки цилиндра при выпуске отработавших газов и увеличивает коэффициент наполнения цилиндров свежей рабочей смесью.
4. Особое новшество было использовано впервые именно на этом силовом агрегате – гидронатяжитель цепи. Он позволил поддерживать оптимальное натяжение в приводе ГРМ ЗМЗ 406. Это техническое решение потом повторилось в десятках других конструкций. Но ГРМ ЗМЗ 406 был первенцем в отечественном двигателестроении, где это было применено.
5. Для данного двигателя были продуманы опции по уменьшению хода поршня, которая составляет всего 86 мм, в то время как диаметр цилиндра – 92 мм. Такой подход позволил повысить степень сжатия до 9,3. Это весьма высокое значение. Но в теории ДВС утверждается, что с ростом степени сжатия растет и КПД силовой установки. Короткоходовое перемещение поршня способствует лучшему наполнению.

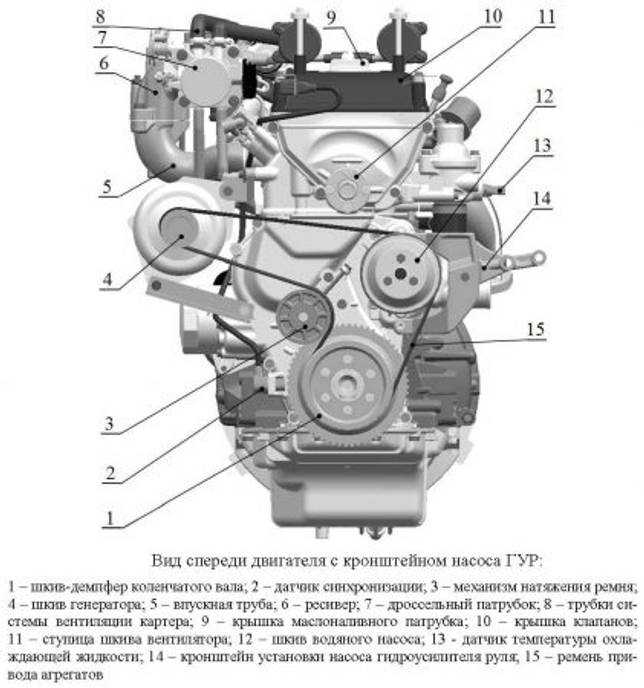

6. Система охлаждения ЗМЗ 406 решена по традиционной схеме. Охлаждающая жидкость перемещается помпой ЗМЗ 406 через блок, головку блока и радиатор.
7. Есть и особенность – использован плоский поликлиновой ремень, исключающий вероятность неожиданного обрыва.
8. Термостат ЗМЗ 406 позволяет организовать циркуляцию по малому кругу в период прогрева мотора, а при достижении температуры прогрева термостат открывается, пуская охлаждающую жидкость по большому кругу.
9. Шкив коленвала ЗМЗ 406 передает крутящий момент на вал помпы ЗМЗ 406, которая подает охлаждающую жидкость и в печку автомобиля, поддерживая в холодное время года оптимальный микроклимат в кабине.
10. Датчик температуры охлаждающей жидкости помогает водителю вести постоянный контроль за температурой.
11. Двигатель 406 не лишен и системы смазки. Шестеренчатым насосом моторное масло перемещается из поддона картера, под давлением подается на очистку, где в масляном фильтре ЗМЗ 406 удаляются примеси размером более 40 мкм. Очищенное масло принудительно подается в каналы коленчатого вала ЗМЗ 406, движутся внутри коренных и шатунных шеек, обеспечивая стабильную смазку в этих узлах, испытывающих громадные знакопеременные нагрузки. Часть масла под давлением движется и дальше, смазывая поршневой палец. Потом же масло попадает и на поверхность поршня. Поршень взаимодействует с зеркалом цилиндра двигателя ЗМЗ 406 посредством масляной пленки, образующейся в зоне контакта.

Отличие инжекторной и карбюраторной топливной системы

В течение первого десятилетия выпуска ЗМЗ 406 двигатель карбюратор отвечал за приготовление рабочей смеси. Сейчас же выпускается инжекторная модификация этого мотора.

Использование инжектора облегчила запуск, улучшила приемистость и снизила расход топлива. В чем же здесь причина?

Из теории ДВС известно, что повышение производительности карбюратора зависит от частоты вращения коленчатого вала. Повышение расхода горючей смеси идет по мере нарастания этого показателя. Резкое нажатие на педаль акселератора приводит к тому, что в карбюраторе ЗМЗ 406 увеличивается относительное содержание паров бензина. Коэффициент избытка воздуха несколько снижается, что ведет к росту крутящего момента и повышению частоты вращения коленчатого вала.

Двигатель ЗМЗ 406 инжектор работает несколько иначе. Здесь помогает микропроцессор, который четко реагирует на положение педали управления. При необходимости повышения оборотов и легком нажатии на педаль осуществляется впрыск большего количества топлива в цилиндр. Временной промежуток между нагрузкой и ее коррекцией в любом инжекторном двигателе сокращается в несколько раз. Это повышает приемистость, позволяет улучшить динамику Газели или Волги (в зависимости на каком автомобиле установлен ЗМЗ 406 инжектор).

Главной причиной высокой работоспособности инжекторной системы по сравнению с карбюраторной является отсутствие жиклеров, которые регулярно забиваются.

Это вело к необходимости периодической продувки, а часто и механической прочистки отверстий малого диаметра. Конечно, если в дороге инжекторная система откажет, то самостоятельно её починить сумеет не каждый водитель.

Тюнинг двигателя

Тюнинг ЗМЗ 406 – это способ изменить выходные данные. Очень многие водители ищут пути повышения показателей своих автомобилей.

Кого-то не устраивает имеющаяся мощность, других смущает прожорливость мотора, третьи просто желают отличиться, выбирая ту или иную опцию, которую хотят оптимизировать.

Первое, чем занимаются специалисты по силовым установкам – это повышение мощности:

1. Можно просто расточить цилиндр и использовать поршни большего диаметра. Но этот путь чреват снижением прочности блока.
2. Чаще идут другим путем – форсируют увеличивая подачу воздуха за счет турбин с механическим приводом или используя турбонаддув.

Первый путь проще, но следует учесть, что требуется создать механизм с высоким передаточным отношением – обороты турбины находятся на уровне 10-15 тысяч оборотов в минуту. Такой привод, форсируя мотор, создавая тюнинг ЗМЗ 406, выполнить трудно. Чаще идут по пути использования турбокомпрессора.

Турбокомпрессор для работы использует энергию отработавшего газа. ЗМЗ 406 турбо на выхлопной части устанавливается вход для газа в систему турбонаддува. На одном валу с турбиной имеется и компрессор, который нагнетает чистый заряд воздуха в цилиндры двигателя ЗМЗ 406. Наполнение растет. Пропорционально увеличивается цикловая подача топлива, что ведет к увеличению количества рабочей смеси в цилиндре, а, соответственно, растет и давление газов, что ведет к росту крутящего момента. Далее растет и мощность.

В теории ДВС изложено, что рост мощности при турбонаддуве сопровождается и снижением удельного расхода топлива. ЗМЗ 406 тюнинг таким способом позволяет улучшить не только динамику авто, но и улучшить его экономичность.

В восьмидесятые годы прошлого столетия прорабатывалось еще одно направление наддува – это динамический наддув, суть которого сводилась к подбору параметров впускной системы так, чтобы частота пульсаций потока воздуха на впуске соответствовала резонансной частоте самой системы.

Предлагались математические модели, позволяющие рассчитать оптимальные диаметры и длины системы впуска. Ряд специалистов устанавливали и механические резонаторы, которые посредством специальных мембран передавали импульсы из системы выпуска в систему впуска. Такой путь позволяет не изменять двигатель 406 кардинально, но в то же время добиваться повышения мощности и снижение удельного расхода топлива.

Двигатель ЗМЗ 406 можно доработать и проще. Достаточно отшлифовать впускные и выпускные каналы в системе питания. Эта оптимизация при комбинации двигатель ГАЗель 406 позволяет добиться улучшения динамики. Комбинация же ЗМЗ 406 на УАЗ со шлифованными каналами приятно удивит пользователя, автомобиль приятно напомнит энергонасыщенную легковушку.

Популярные ошибки автомобилистов

Погоня за повышением мощности у некоторых автомобилистов сводится только к переделке двигателя ЗМЗ 406. Но не все переделки хороши. А некоторые вредны, в этом и заключается тюнинг наоборот или антитюнинг:

1. В интернете ходят слухи, что повысить мощность двигателя можно, уменьшив массу маховика. При этом авторы упирают на то, что маховик отбирает мощность и увеличивает вес двигателя. На самом деле маховик накапливает энергию, которую этот двигатель получает в такте «рабочий ход» для совершения остальных циклов в четырехтактном двигателе. При увеличении числа цилиндров относительная масса маховика уменьшается, но это происходит из-за изменения числа рабочих ходов за один оборот коленвала, так как в работе участвуют большее количество поршней. В идеале, если довести количество рабочих цилиндров до бесконечности, то маховик вообще не понадобится.
2. Есть специалисты, которые рекомендуют ставить завихрители воздуха во впускной системе. Но такие спецы не понимают, что при движении потока воздуха наблюдается турбулентный режим течения. Турбулентность по определению – это движение с вихревым потоком, что более 150 лет назад доказал Бернулли. Лишние помехи только сократят объем заряда воздуха и уменьшат мощность, что скажется и на экономичности двигателя.
3. В последнее время появились и идеи подогревать воздух на впуске – мол, двигатель 406 инжектор прибавит в мощности. Но это неверно. Плотность заряда воздуха при нагревании и неизменном давлении снижается. Следовательно, снижается и его общее количество. А это ведет к тому, что падает давление при сгорании смеси, мощность вместо роста падает.
4. Еще встречаются авторы, которые уже более сорока лет твердят о том, что во впускной тракт ЗМЗ 406 инжектор следует подавать капельками воду. Но вспомним, что конструкторы ищут пути разделить топливо и воду, чтобы процесс горения шел интенсивнее. Вода, попадая внутрь цилиндра при высокой температуре, начнет вызывать интенсивную коррозию. При сгорании топлива в отработавшем газе имеется окись углерода и водяной пар. Те, кто эксплуатирует моторы довольно давно, знают, что двигатель ЗМЗ 406 не нуждается в использовании путей ухудшающих его надежность.
5. Еще появлялась группа «специалистов», которые рекомендуют оптимизировать двигатель заменой гидронатяжителя цепи. Они ратуют за установку электронатяжителя, при этом схему порочного устройства у них следует выкупать за немалые деньги. Это уже абсурд – платить за то, чтобы угробить силовую установку.

Поэтому, слушая советы разных специалистов, следует помнить, что конструкторы на ЗМЗ разбираются в своем деле гораздо лучше обывателей. Они не зря отказываются от многих идей, которые испортят двигатель.

На каких авто используется двигатель ЗМЗ-406

Современный двигатель Заволжского моторного завода 406-й модели устанавливается на легковые автомобили ГАЗ-3110 «Волга» и грузовые Газели 3302.

Моторный и автомобильный заводы нижегородской области проводят постоянный мониторинг своей продукции, собирают информацию об эксплуатации произведенной техники.

Конечно, иногда возникают определенные конфликтные ситуации.

Они связаны с тем, что водители обращаются по вопросам:

• троит двигатель Газель;
• не видны метки ГРМ;
• отказывают форсунки;
• выходит из строя помпа;
• стучит ЗМЗ поршневая;
• подтекает масляный фильтр;
• нестабильно работает термостат;
• не выдерживаются основные технические характеристики и другие.

Производители всегда стараются оказать помощь через свои сервисные центры, которые разбросаны по всей России и СНГ.

Технические характеристики двигателя ЗМЗ 406, 405, 409

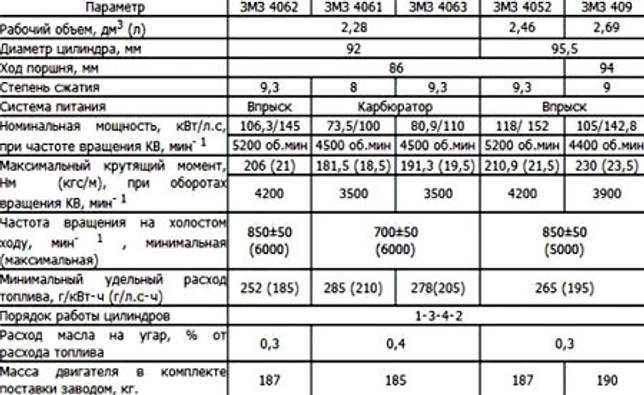

Технические характеристики двигателя ЗМЗ 406, 405, 409

Технические характеристики двигателя ЗМЗ 406, 405, 409. Моторы этой модификации первые отечественные двигатели с системой распределенного впрыска топлива и четырехклапанным газораспределением. Родоначальником линейки стал двигатель ЗМЗ 406.
Однако, часть этих двигателей, выпускалась карбюраторными. Агрегаты имели модификации для работы на 92 и 76 (80) бензине. 406 инжекторный мотор, не был переделкой карбюраторного, а как раз наоборот, Это самостоятельная, разработка.

Зачем понадобился инжектор и два распредвала

Применение инжекторов улучшило качество смесеобразования, позволило исключить неизбежные потери топлива при продувке цилиндра. При карбюраторной топливной системе, когда впускной и выпускной клапаны открыты одновременно, продувка осуществляется бензо-воздушной смесью. Впрыск топлива позволяет очистить камеру сгорания от остаточных газов чистым воздухом.
Увеличение количества клапанов обеспечивает большую наполняемость цилиндра воздушным зарядом. В комплексе эти меры увеличивают литровую мощность, повышают топливную экономичность. Улучшаются тяговые, динамические и скоростные качества автомобиля.

ЗМЗ 406 карбюратор характеристики

4061 (АИ-80)
4063 (АИ-92)
Рабочий объем л. 2.28
Диаметр/ход поршня мм. 92/86
Степень сжатия 8/9.3
Мощность л.с. при об/мин 100/4500 и 110/5200
Крутящий момент н.м при об/мин 177/3500 и 186/3500
Расход топлива л./100 км. смешанный цикл 13-15

ЗМЗ 406 инжектор характеристики

ЗМЗ 406 инжектор
Степень сжатия 9.3
Мощность л.с. при об/мин 145/5200
Крутящий момент н.м при об/мин 201/4000
Расход топлива л. /100 км. 14

Первенец, конечно, был не лишен недостатков, и нашел свое продолжение в двигателе ЗМЗ 405. Мотор прибавил мощности за счет увеличения диаметра поршня.

О конструкции 405 двигателя

Это рядная инжекторная четверка с верхним расположением двух распредвалов. Газораспределительный механизм приводится в действие двумя цепями. Первая вращает промежуточный вал, а вторая передает момент на кулачковые валы. Натяжение обеих цепей обеспечивается натяжителями. Успокоители обеих цепей — текстолитовые.
Блок цилиндров сделан из качественного чугуна.
Система смазки оборудована шестерёнчатым насосом и полнопоточным масляным фильтром. Наряду с подачей масла под давлением применяется принудительное разбрызгивание.

Интерес вызывают поршни. Их направляющие части овальные в поперечном разрезе и бочкообразные в продольном. Больший диаметр сечения перпендикулярен оси поршневого пальца. Также они обладают микрорельефом. Все это сделано с целью лучшей приработки и снижения трения.

Какое (моторное масло) лучше заливать в двигатель
Греется Газель двигатель ЗМЗ ( причины и решение)
Сколько литров масла в двигателе ЗМЗ 406, 405, 409
Отличие распредвалов змз
Метки грм змз 406

ЗМЗ 405 Евро 2 характеристики

Необходимым отличием двигателя, соответствующего этому экологическому стандарту является адсорбер. Это устройство служит для повышения экологичности автомашины. Он поглощает пары бензина. Система также оборудована специальным клапаном, который направляет пары в цилиндры двигателя.

ЗМЗ 40522
Рабочий объем л. 2464
Диаметр/ход поршня мм. 95.5/86
Степень сжатия 9.3
Мощность л.с. при об/мин 15/5200
Крутящий момент н.м при об/мин 210.9/4200 ±200
Расход топлива л./100 км. 11

ЗМЗ 405 Евро 3 характеристики

Следующим этапом стала адаптация двигателей под нормы Евро 3. При этом в конструкцию был включен трехкомпонентный каталитический нейтрализатор. Устройство преобразует вредные выбросы (CH, CO, NOx) в азот, углерод, и водяной пар. Им отвечают атмосферные моторы 40524.10, 40525.10, а также турбированный 4024.10. Агрегат турбонаддува работает в паре с интеркуллером. Нагрузку принимают на кованные поршни и стальной коленчатый вал. Эта форсировка позволяет увеличить мощность машины до 195 л.с. и крутящий момент до 343 нм. Степень сжатия ЗМЗ с наддувом снижена до 7.3, а выпускные клапана пришлось снабдить натриевым охлаждением. Регулировку угла опережения зажигания взял на себя микропроцессор.

ЗМЗ 40525.10 Евро 3
Рабочий объем л. 2464
Диаметр/ход поршня мм. 95.5/86
Степень сжатия 9.4
Мощность л.с. при об/мин 143.8/5200
Крутящий момент н.м при об/мин 213.5/4200 ±200
Расход топлива л./100 км. (смешанный цикл). 11
Компрессия/Максимальная разница по смежным цилиндрам 12 бар./1бар.

Блок цилиндров тоже претерпел изменение. Он был лишен прорезей между гильзами, сделанными ради лучшего отвода тепла. Однако, модификация оказалась неудачной. Возникали проблемы с надежностью соединения ГБЦ и самого блока.

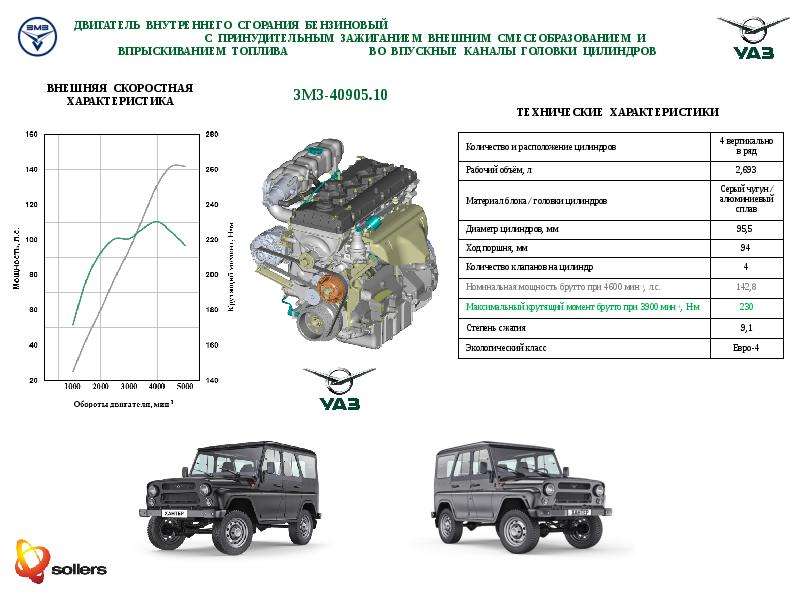

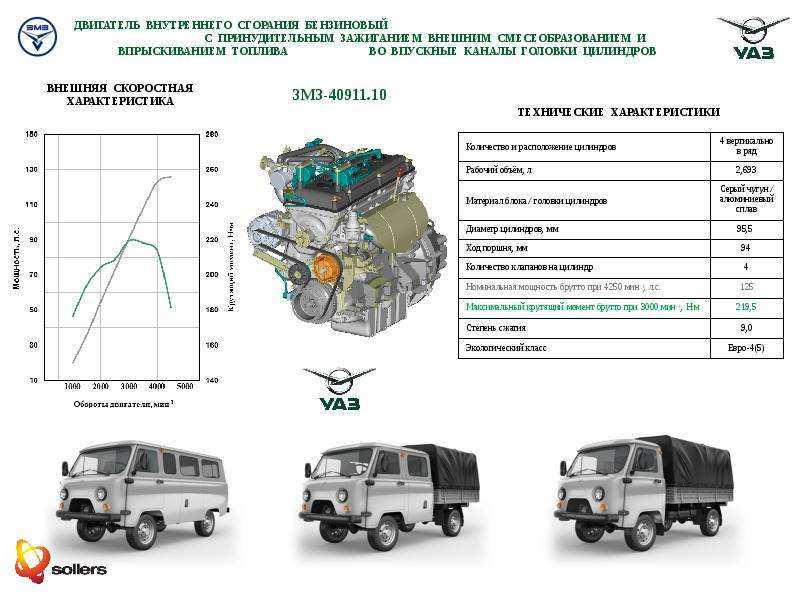

ЗМЗ 409. Что нового. Технические характеристики

Основное конструктивное отличие нового мотора это увеличение хода поршня, что означает применение нового коленчатого вала с большим радиусом кривошипа. Чугунный вал поднимает шатун выше, но увеличения степени сжатия не происходит. Все дело в том, что новые алюминиевые поршни опущены относительно верхней головок шатунов на 4 мм. Они также имеют терморегулирующие вставки, и проточки, предохраняющие клапана от повреждения при столкновении с поршнями, при аварии привода ГРМ. Степень сжатия ЗМЗ 409 (не путайте с компрессией в двигателе змз) стала даже ниже на 0.3, чем у 405.

Таким образом поршни всех трех моделей линейки разные.
Блок цилиндров универсален под все модификации 409 мотора с разным набором навесных механизмов. Кроме того он универсален и с 405. С целью снижения расхода масла, в нем применена хонинговка с усовершенствованным профилем и наклоном рисок. Еще одним новшеством двигателя ЗМЗ является применение удлиненных болтов крепления головки блока. Их длина выросла на 24 мм. Это сделало блок менее напряженным, особенно в районе действия поршневой группы. Очевидно, более распределенная нагрузка положительно повлияет и на качество соединения блок-головка. Проблемная зона имеет серьезные нарекания со стороны владельцев. Винят в основном головку, не стойкую к перегреву. Ее сильно «ведет», при фрезеровании поверхности приходится снимать большой слой металла. Головка блока, однако, тоже постоянно совершенствуется. Так, для обеспечения экологических требований из нее были удалены разнообразные сверления, каналы. На первых моделях они обеспечивали работу в режиме холостого хода. За него теперь отвечает дроссель с электронным управлением.

Технические характеристики двигателя ЗМЗ 409

ЗМЗ 409
Рабочий объем л. 2693
Диаметр/ход поршня мм. 95.5/94
Степень сжатия 9
Мощность л.с. при об/мин 112-142.8/4200
Крутящий момент н.м при об/мин 210-230/3900
Расход топлива л./100 км. трасса 11.5

Наряду со справедливыми нареканиями расход топлива, масла, моторесурс, четыреста шестой и компания снискали скорее положительные отзывы соотечественников. Модели свойственно хоть и не спешное, но неуклонное развитие.

ZMZ PRO

При том же отношении D/S (диаметр к ходу поршня) мотор форсирован по степени сжатия до 9.8. и представлен в двух модификациях: бензин и газ-бензин. Газовая аппаратура от итальянского производителя. В двигатель снова вернулась двухрядная цепь ГРМ.

Технические характеристики двигателя ЗМЗ 409 ПРО

ЗМЗ 409-051
Бензин АИ-92
ЗМЗ 409-052
Бензин/ Газ (пропан-бутан)
АИ-92
Рабочий объем л. 2693/2693
Диаметр/ход поршня мм. 95.5/94 и 95.5/94
Степень сжатия 9.8 и 9.8
Мощность л.с. при об/мин 149.6/5000 и 143/5000
Крутящий момент н.м при об/мин 235 нм 2650 и 227 нм 2650
