устройство и ремонт главного цилиндра сцепления

Чтобы привести автомобиль в движение, необходимо передать крутящий момент от двигателя на коробку. За это отвечает сцепление. Именно этот узел передает вращательный момент через определенные передаточные шестерни на колеса. Основная функция сцепления – временное отсоединение силового агрегата от коробки передач. Также механизм отвечает за плавный запуск передаточных звеньев, когда двигатель запущен.

Характеристика устройства

С помощью сцепления удается предотвратить резку смену нагрузки, чем обеспечивается плавный старт автомобиля с места. Также сцепление защищает всю трансмиссию от нагрузок инерционных моментов, что возникают в результате резкого замедления вращения коленчатого вала на запущенном моторе в тот момент, когда водитель переключает передачу. На автомобилях «Газель» устанавливают гидравлическую систему сцепления. Она получила широкую популярность на многих моделях современных авто. В основе конструкции гидравлического механизма лежит главный цилиндр сцепления. Газель «Бизнес» ею тоже оснащается. Главная задача, которую решает цилиндр – это передача импульсов от педали к рабочему элементу системы. При помощи этого узла, обеспечивается старт машины. Также механизм дает возможность переключения повышенных и пониженных передач.

Ниже мы рассмотрим устройство главного цилиндра сцепления. «Газель» — это коммерческий транспорт, поэтому периодически он требует обслуживания. Какие неполадки случаются со сцеплением, как ремонтировать, обслуживать и при необходимости менять этот узел? Расскажем обо всем по порядку.

Как устроен гидравлический привод «Газели»

Он состоит из небольшого количества деталей и узлов. Так, в системе имеется бачок главного цилиндра сцепления. «Газель» комплектуется им с 1995 года. В бачке содержится тормозная жидкость, которая и работает в приводе. Также узел включает в себя главный и рабочий цилиндр, трубки, шланги и патрубки. В системе применяется и возвратная пружина.

Принцип работы гидропривода

Если не вдаваться в подробности того, как устроен главный цилиндр сцепления, «ГАЗель» работает следующим образом. Когда водитель автомобиля нажимает на педаль, то это усилие посредством штока передается на главный привод. Здесь оно воспринимается и через сеть трубок переходит на рабочий цилиндр. Последний, посредством вилки сцепления и выжимного подшипника отключает или подключает двигатель к трансмиссии.

Устройство гидравлического привода

Среди основных узлов, которые входят в конструкцию элемента, можно выделить толкатель. С помощью него педаль сообщается с механизмом. Также это сам цилиндр, поршень, пробки и возвратная пружина. Как устроен главный цилиндр сцепления? “Газель” оснащается узлом с двумя половинами, что разделяются специальной перегородкой. Верхняя часть предназначена для рабочей жидкости, которая в процессе поступает из бачка. Там же, в верхней части, хранится определенный запас жидкости. Если сцепление и гидропривод нормально отрегулированы, то ее уровень должен составлять не меньше, чем три четверти от объема.

В нижней половине находится рабочая зона. В обычном исходном состоянии поршень цилиндра поджимается с помощью пружины к стенке, разделяющей цилиндр на две зоны. Между поршнем и толкателем есть зазор. За счет него жидкость попадает в рабочую часть. Когда водитель нажимает на педаль, толкатель движется и перекрывает зазор. Жидкость больше не может попадать из верхней зоны в нижнюю. Поршень перемещается, и усилие передается от ноги водителя прямо на рабочий цилиндр. Благодаря тому, что размеры поршня и выходного отверстия разные, отверстие увеличивается. Этого вполне достаточно, чтобы сработало сцепление. Данная конструкция облегчает усилие, что возлагается на педаль. Этой силы вполне достаточно для отсоединения ДВС от коробки. Когда педаль будет отпущена, на поршень будет действовать пружина. Также за счет давления в гидравлической системе педаль сможет вернуться в свое базового исходное положение. В это же положение перейдет и толкатель. За счет этого жидкость снова будет свободно проникать в нижнюю емкость цилиндра.

Когда требуется ремонт главного цилиндра сцепления

«Газель» может потребовать ремонта при утечках жидкости или попадании воздуха в систему. Даже несмотря на простоту конструкции цилиндра, с ним также случаются проблемы. Выделяют несколько неисправностей. Подробно о каждой из них – далее.

Утечка жидкости

Ремонт может понадобиться, если обнаружен недостаток рабочей жидкости. Причинами могут служить обрывы или повреждения в манжете цилиндра, нарушение герметичности соединений. В этом случае рекомендуется убедиться, достаточен ли уровень в расширительном бачке. Если жидкости мало, тогда ее доливают. Затем периодически проверяют уровень при регламентных работах или техническом осмотре. Иногда простая доливка рабочей жидкости может не помочь. Тогда проводят тщательный осмотр, выявляют место утечки и затем обеспечивают герметичность. В этом случае можно не ремонтировать, а просто поменять главный цилиндр сцепления на «Газели».

Воздух в системе

Еще одна типовая неисправность – это воздух в системе. Такая проблема может привести к полной неработоспособности узла. Сцепление не выжмется полностью, а работа педали будет сопровождаться характерным хрустом или вибрациями на рычаге КПП. Среди причин, по которым в систему и непосредственно в цилиндры попадает воздух, можно выделить различные разрушения шлангов, естественный износ деталей. Не исключают утечки жидкости в местах, где между собой соединяются участки гидропривода. Как в данном случае делается ремонт главного цилиндра сцепления? «Газель» ставится на ровную поверхность, производится замена поврежденных шлангов с последующей прокачкой системы.

Прокачка жидкости через цилиндр

Также есть еще одна неисправность – в данном случае цилиндр может перекачивать рабочую жидкость через себя. Причиной неисправностей служит манжета, которая, скорее всего, повреждена. Возможно, есть выработка по причине естественного износа поршня. Все эти неисправности можно устранить, используя ремкомплект главного цилиндра сцепления. «Газель» в этом случае можно быстро вернуть в рабочее состояние. В комплект входят все элементы, которые часто выходят из строя. Процесс замены манжеты и других деталей не представляет особых сложностей для водителей этих автомобилей.

Если наблюдаются первые признаки неисправностей цилиндра, нужно провести диагностику и обслуживание системы сцепления. Это поможет избежать необходимости замены цилиндра полностью.

Частичный ремонт главного цилиндра при помощи ремонтного комплекта

При помощи него можно избежать необходимости замены узла полностью. Ремонтный комплект состоит из следующих деталей:

• Защитный колпачок.
• Стопорное кольца.
• Поршень.
• Возвратная пружина.
• Манжета главного цилиндра сцепления «Газелей».

Чтобы разобрать цилиндр полностью, на нем ищут специальную пробку. Ее необходимо открутить. В процессе сборки под эту пробку нужно установить прокладку-уплотнитель.

Демонтаж и дефетовка

Первым делом снимают и разбирают цилиндр. Найти его можно в левом заднем углу под капотом автомобиля. Затем, после того как узел разобран, все составляющие промывают тормозной жидкостью – не стоит использовать для этого агрессивные растворители. Затем цилиндр осматривают на предмет задира. Проверяют состояние зеркала и шток. Если заметны незначительные участки коррозии или задиры, эти дефекты можно устранить мелким наждаком. Но такие повреждения могут свидетельствовать о большом зазоре между цилиндром и поршнем.

Далее проводят замену изношенных комплектующих, которые предусмотрены в ремкомплекте. Прежде чем собрать главный цилиндр сцепления, “Газель” требуется поставить на ручной тормоз. Каждая деталь должна быть смазана тормозной жидкостью. На поверхность поршня, что будет контактировать с толкателем, наносят немного консистентной смазки. Далее цилиндр собирают, устанавливают на его место и прокачивают.

Замена главного цилиндра сцепления

«Газель» требует этой операции по тем же причинам, что и в предыдущем случае. Это утечки, естественный износ, неправильная работа механизма сцепления. Как уже было замечено, расположен этот цилиндр слева задней углу под капотом автомобиля.

Прежде чем будет выполнена сама замена, необходимо слить тормозную жидкость из системы. Для этого шланг соединяют со специальным штуцером. Последний находится на рабочем цилиндре. Далее отсоединяют педаль сцепления от цилиндра. Чтобы повести эту операцию, снимают часть приборной панели, находящуюся под рулевым колесом. Затем снимают фиксирующую скобу, которую можно найти на педали и вытягивают штифт на толкателе цилиндра.

Когда трубка подачи рабочей жидкости от главного цилиндра будет отсоединена, можно начать отворачивать две гайки, которые удерживают сам главный цилиндр сцепления. «Газель-3302» продолжает стоять на ручном тормозе. После того как гайки будут откручены, цилиндр можно снять и на его место установить новый. Процесс монтажа производится в обратном порядке. После сборки системы нужно обязательно выполнить прокачку привода.

Как удалить воздух

После любых ремонтов гидравлической части сцепления, систему необходимо обязательно прокачивать. Для этого жидкость заливают в бачок буквально до краев, а штуцер необходимо отвернуть до упора. Далее несколько раз нажимают на педаль. Это делается для того, чтобы тормозная жидкость попала во все трубки. Затем педаль фиксируют. Далее закручивают штуцер и снова несколько раз выжимают педаль, а затем фиксируют ее. Далее на штуцер надевают трубочку. Ее опускают в бутылку с жидкостью. Штуцер откручивают, чтобы спустить воздух. Все эти шаги необходимо повторять до тех пор, пока воздуха в системе совсем не останется.

По необходимости жидкость в бачок следует доливать. Замена ее в магистралях сцепления должна проводиться не реже, чем раз в 2 года. Тормозная жидкость гигроскопична. Это значит, что внутри системы может образовываться коррозия.

Регулировка педали

После того как отремонтирован или заменен на новый главный рабочий цилиндр сцепления, «Газель» требует регулировки педали. Это простой процесс. Для этой операции необходима линейка, однако первым делом следует провести диагностику. Если при попытках начать движение на автомобиле педаль западает, в процессе переключения слышны различные звуки, при движении наблюдаются удары и рывки, необходимо запустить мотор, отпустить сцепление медленно и постараться плавно тронуться. Если автомобиль не спешит трогаться, то это говорит о том, что педаль выставлена неверно. Ее ход больше, чем это определено нормой. Далее при помощи линейки измеряют расстояние от пола до накладки на педали. Оно должно быть не более 14-16 см. Если же оно выше, тогда педаль необходимо отрегулировать. Для этого под капотом следует найти болт с контргайкой. Он расположен там, где заканчивается трос. Гайка подворачивается. При этом достигается нужный ход педали. Для увеличения хода, гайку необходимо закрутить. Если ход нужно уменьшить, ее откручивают. После регулировки снова проверяют педаль. Повторно измеряют линейкой расстояние. Настройка продолжается до тех пор, пока не будет достигнут нужный результат.

Регулировка педали сцепления на Газели

Как отрегулировать сцепление на ГАЗели, чтобы стало удобнее управлять автомобилем? Это один из многих вопросов, которые задают их владельцы. Существует много проблем, с которыми сталкиваются владельцы этой машины, но одним из самых проблемных узлов является сцепление. Как узел отрегулировать, стоит ли его ремонтировать или лучше заменить на другой?

Сцепление для автомобиля Газель

Вернуться к оглавлению

Содержание

• 1 Перед началом регулировки
• 2 Процесс регулировки педали
• 3 Усовершенствование узла
• 4 Схема разбора сцепления
• 5 Что делать, чтобы избежать поломки сцепления

Перед началом регулировки

Регулировка сцепления проводится только если узел полностью исправен. Сцепление у ГАЗели очень хрупкое и часто ломается даже из-за небольшой перенагрузки, поэтому проблемы могут возникнуть еще до начала каких-то регулировочных работ. Не самая качественная технология производства стала основной причиной, по которой детали узла чуть ли не одна за другой выходят из строя. Стоит проверить, все ли элементы конструкции сцепления целы перед тем как начинать другие работы. Что нужно проверить тщательнее всего:

1. Часто ломается рабочий цилиндр. Его стоит проверить в первую очередь на протекание, пробои, повреждения шлангов. Если он не будет работать нормально, система переключения передач замедлится, а из-за этого могут возникнуть другие проблемы при движения (рывки, потеря скорости).

   Так выглядит рабочий цилиндр сцепления Газели

2. Хрупкой является дисковая передача (корзина), которая сделана из металла не самого лучшего качества. Иногда возникает настолько сильное трение между элементами, что диски сцепления обгорают до синего цвета, а потом становятся очень хрупкими. Перед регулировкой их следует заменить на новые, если старые были повреждены.
3. Нередко гнутся пружины и вилка, их тоже потребуется заменить. Настройка сцепления позволит совершать более плавное и быстрое переключение передач, создавая меньше нагрузки на другие узлы ходовой системы. Проводится она только после проверки целостности всех элементов.

Вернуться к оглавлению

Процесс регулировки педали

Из-за того что механизм со временем снашивается, педаль сцепления может заметно ослабеть, вследствие чего ухудшается управление ходом автомобиля. Чтобы это исправить, ее можно подтянуть. Как проверить, нужно ли проводить коррекцию натяжения?

Процесс регулировки педали сцепления Газели

Обычно у ГАЗели появляются следующие признаки, которые говорят о неправильном положении педали сцепления:

• педаль западает, когда начинается движение машины;
• во время смены передач слышен шум, стук, могут появляться рывки транспортного средства;
• слышны громкие удары под машиной, во время смены передач со 2 по 4.

Дабы удостоверится, что требуется регулировка сцепления, линейкой или рулеткой нужно измерить расстояние между педальной накладкой и полом. Нормальный показатель составляет 15 см, если же по измерениям получилось меньше или значительно больше — нужно подтягивать трос. Как отрегулировать педаль?

Под капотом находится болт с контргайкой, который регулирует натяжение троса сцепления. Чтобы педаль имела больше пространства хода — затягиваем гайку, а чтобы сделать ход меньше — откручиваем ее. Регулируем до тех пор, пока педаль не встанет на свое место. Чтобы проверить результат, жмем на педаль 3 раза, а потом снова проводим замеры, когда она вернется в свое обычное положение. Эту процедуру можно доверить и специалистам в автосервисе, у них на это уйдет меньше времени и сил.

Вернуться к оглавлению

Усовершенствование узла

Для того, чтобы прокачать систему сцепления, придется полностью убрать все старые детали узла. Заводская конструкция сама по себе ненадежна, поэтому не стоит надеяться, что замена 1-2 элементов что-то изменит. Если не хотите долго возиться с ремонтом Газели, то замените все и сразу.

Применять элементы конструкции с одной модели ГАЗели на другую не рекомендуется. К примеру, корзина сцепления с 406 подходит и на 402 газель, но при этом во время эксплуатации возникают трудности с переходом на 5 передачу и задний ход.

Экспериментировать не рекомендуется. Провести замену лучше всего в проверенном автосервисе. О качестве услуг в сервисе стоит узнать заранее, поскольку если что-то смонтируют не так, придется переделывать. Самостоятельно можно установить компоненты и весь узел, но для этого понадобится эстакада или несколько домкратов, которые есть не у каждого водителя.

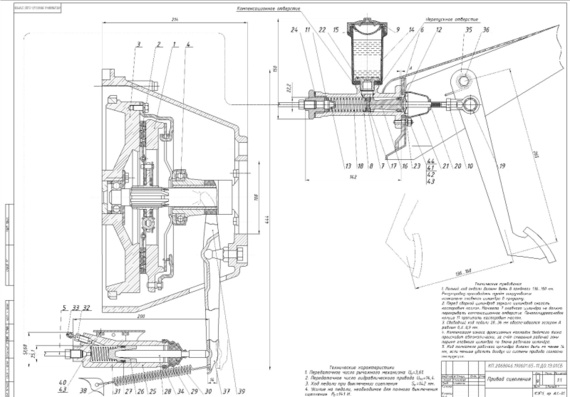

Схема привода подключения сцепления Газели

Для каждой модели ГАЗели потребуется подбирать определенный тип деталей, поиски которых могут занять время. Конструкции узла у разных моделей незначительно, но отличаются, поэтому универсального варианта здесь нет.

Вернуться к оглавлению

Схема разбора сцепления

Если решились менять весь узел, вот небольшая схема, как самостоятельно все снять и заменить. Поднимаем машину, находим сцепление.

1. Сначала потребуется отсоединить цилиндр от стартера.
2. Отсоединенный цилиндр поднимаем вверх вместе со шлангом. Если хотите менять именно цилиндр, отключаем от шланга старую деталь, ставим новую. Также есть доступ к вилке, которую можно открутить и заменить, открутив всего 1 крепежный болт.
3. Разбираем узел дальше. Снимаем нижнюю часть картера, видим кронштейн, снимаем и его.
4. Перед нами коробка. Откручиваем ее крепежи, снимаем вместе с муфтой. Вытаскиваем уплотнители. Отворачиваем кожух с маховиком, потихоньку вращаем вручную коленвал, чтобы затем снять диски сцепления. Вытащить их можно через люк.
5. Только после всех этих операций можно снять главный цилиндр системы. Откручиваем шланг, сливаем жидкость, а затем отсоединяем толкатель и педаль сцепления. Готово, старый узел полностью извлечен, теперь можно установить новый.

Сборка проводится в обратном порядке с учетом следующего:

• в шариковые подшипники нужно добавить смазку;
• при монтаже кожуха необходимо совместить метки деталей (если меток нет, их нужно нанести).

Вернуться к оглавлению

Что делать, чтобы избежать поломки сцепления

Требуется очень аккуратно вести себя с ГАЗелями, чтобы у них ничего не ломалось. Если вам уже надоело регулировать педаль и перебирать все детали для ремонта сцепления, стоит избегать некоторых действий во время езды, которые негативно сказываются на целостности элементов конструкции:

1. Не удерживайте педаль сцепления длительное время при движении транспортного средства, это нагружает систему и быстро приводит в негодность большинство деталей узла.
2. Не начинайте движение с большой начальной скорости и перескакиванием через несколько передач. Это разрушительно сказываются на «корзине» и цилиндре.
3. Меньше пользуйтесь сцеплением. Как ни парадоксально, но частое использование сцепления ведет к скорому износу механизмов.

   Вилка сцепления Газели Соболь

4. Избегайте замены деталей узла в дешевых сервисных центрах. Проводите обслуживание машины самостоятельно или в профессиональных мастерских с хорошей репутацией. Некоторые неопытные механики могут создать новые проблемы вместо устранения поломки. Дело житейское, но с ГАЗелью и так проблем хватает.

Лучше всего в настройке узла сцепления поможет инструкция к автомобилю.

Замена сцепления на автомобиле Газель

В ней можно найти детальное описание всех нюансов регулировки. Проводить эту процедуру понадобится примерно раз в 3-4 месяца при регулярном использовании транспортного средства, вплоть до замены узла. Замена деталей поможет лишь на время избавиться от проблем. Если покупать фирменные запчасти для ГАЗелей, то сразу стоит готовится к их возможной поломке. Необходимо уточнить в автомастерских самый подходящий вариант для замены.
