Схема предохранителей и реле Газель Next (Cummins и УМЗ)

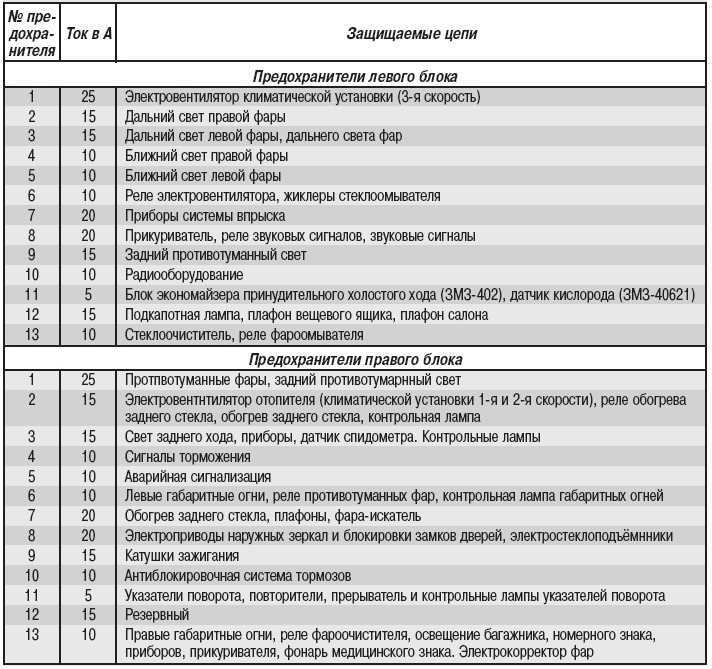

Модельный год автомобиля
1994-2003
2003-2010
2010-н.в.
2013-н.в. (Газель Next)
Блок предохранителей на щитке моторного отсека
Блок расположен под капотом, справа на щитке передка.
Для доступа к предохранителям прижмите две пластмассовые
защелки по бокам крышки и снимите крышку.
После замены пластинчатого предохранителя, затяните гайку
крепления моментом 5,5-7,8 Н*м.
Автомобиль с дизельным двигателем
| № | А | Назначение |
| 1 | 125 | Предпусковой подогреватель воздуха |
| 2 | 90 | Общая плюсовая цепь автомобиля |
| 3 | 40 | Резерв |
| 4 | 30 | Система управления двигателем |
Автомобиль с бензиновым двигателем
| № | А | Назначение |
| 1 | 90 | Общая плюсовая цепь автомобиля |
| 2 | 60 | Резерв |
Блок предохранителей в моторном отсеке
Блок расположен под капотом, слева на надставке щитка
передка.
| № | А | Назначение |
| F1 | 15 | Реле противотуманных фар |
| F2 | 10 | Сигналы торможения |
| F3 | — | Резерв |
| F3 | 20 | Реле звуковых сигналов (автобус) |
| F4 | 25 | Реле подогревателя топлива (автомобиль с дизельным двигателем) |
| F4 | 20 | Главное реле (автомобиль с бензиновым двигателем) |
| F5 | 25 | Догреватель охлаждающей жидкости (автомобиль с дизельным двигателем) |
| F5 | 5 | Блок управления двигателем (автомобиль с бензиновым двигателем) |
| F6 | — | Резерв (автомобиль с дизельным двигателем) |
| F6 | 15 | Топливный насос (автомобиль с бензиновым двигателем) |
| F6 | 25 | Выключатель стартера и приборов (автобус) |
| F7 | 25 | Антиблокировочная система тормозов |
| F8 | 25 | Вентилятор кондиционера |
| F8 | 20 | Независимый отопитель (автобус) |
| F9 | 10 | Ближний свет (левая фара) |
| F10 | 10 | Ближний свет (правая фара) |
| F11 | 10 | Дальний свет (левая фара) |
| F12 | 10 | Дальний свет (правая фара) |
| F13 | 10 | Габаритные огни (левый борт) |
| F14 | 10 | Габаритные огни (правый борт) |
| F15 | 10 | Свет заднего хода |
| F16 | 10 | Компрессор кондиционера |
| F17 | 40 | Отопитель |
| F18 | 40 | Антиблокировочная система тормозов |
| F19 | 40 | Выключатель приборов и стартера (зажигания) |
| Реле | ||
| К1 | Реле компрессора кондиционера | |
| К2 | Реле блокировки стартера (автомобиль с дизельным двигателем) Реле муфты вентилятора (автомобиль с бензиновым двигателем) | |
| К3 | Реле топливного насоса (автомобиль с бензиновым двигателем) | |
| К4 | Реле противотуманных фар | |
| К5 | Реле дальнего света фар | |
| К6 | Реле ближнего света фар | |
| К7 | Реле вентилятора кондиционера | |
| К8 | Реле укладки щеток стеклоочистителя | |
| К9 | Реле подогревателя топлива (автомобиль с дизельным двигателем) | |
| К9 | Главное реле (автомобиль с бензиновым двигателем) | |
| К10 | Реле стартера | |
Блок предохранителей в салоне
Блок расположен внизу панели приборов, под рулевой
колонкой.
Для доступа к предохранителям откройте крышку, потянув ее
на себя.
| № | А | Назначение |
| Предохранители левого ряда | ||
| F1 | 7,5 | Дневные ходовые огни |
| F2 | 5 | Задние противотуманные огни |
| F3 | 7,5 10 | Указатели поворота |
| F4 | 7,5 | Комбинация приборов, датчик скорости, пульт отопителя |
| F5 | 5 | Система управления двигателем (автомобиль с дизельным двигателем) |
| F5 | 15 | Система управления двигателем (автомобиль с бензиновым двигателем) |
| F6 | 5 | Антиблокировочная система тормозов |
| F7 | 20 | Прикуриватель, розетка (автомобиль с платформой, автобус) |
| F7 | 20 | Прикуриватель, розетка второго ряда сидений (автомобиль с цельнометаллическим кузовом) |
| F8 | 15 | Аварийная световая сигнализация (автомобиль с платформой, автобус) |
| F8 | 15 | Центральный замок, магнитола (автомобиль с цельнометаллическим кузовом) |
| F9 | 15 | Модуль управления светотехникой, подсветка |
| F10 | 10 | Внутреннее освещение |
| F11 | 15 | Центральный замок, магнитола (автомобиль с платформой) |
| F11 | 15 | Магнитола, громкоговорящее устройство (fdnj,ec) |
| F11 | 10 | Аварийная световая сигнализация (автомобиль с цельнометаллическим кузовом) |
| F12 | 5 | Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф |
| Предохранители правого ряда | ||
| F1 | 20 | Стеклоочиститель, стеклоомыватель |
| F2 | 10 | Модуль управления светотехникой |
| F3 | 5 | Электропривод зеркал |
| F4 | 25 | Стеклоподъемники |
| F5 | 10 | Обогрев зеркал |
| F6 | 10 | Обогрев сиденья водителя |
| F7 | 15 | Дополнительный отопитель |
| F8 | — | Резерв |
| F9 | 10 | Блокируемый дифференциал |
| F10 | 15 | Розетка второго ряда сидений (автомобиль платформой и дизельным двигателем) |
| F10 | 20 | Розетка второго ряда сидений, звуковые сигналы (автомобиль с платформой и бензиновым двигателем) |
| F10 | 20 | Звуковые сигналы (автомобиль цельнометаллическим кузовом) |
| F10 | 10 | Электропривод двери, плафон освещения двери (автобус) |
| F11 | — | Резерв |
| F12 | 10 | Розетка, магнитола (автомобиль с цельнометаллическим кузовом) |
| F12 | — | Резерв (автомобиль с платформой) |
| Реле | ||
| К1 | Реле стеклоочистителя | |
| К2 | Реле отопителя | |
| К3 | Реле разгрузки замка | |
| К4 | Реле плафона подножки (автомобиль с цельнометаллическим кузовом и двухрядной кабиной) Реле светового табло (автобус) | |
| К5 | Реле догревателя (автомобиль с дизельным двигателем) | |
| К6 | Реле блокировки дифференциала | |
| К7 | Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем) | |
| К8 | Реле разгрузки замка (автомобиль с цельнометаллическим кузовом) | |
ᐅ Схема предохранителей и реле Газель Бизнес и Соболь (2010-)
Модельный год автомобиля
1994-2003
2003-2010
2010-н.
в.
2013-н.в. (Газель Next)
Монтажный блок предохранителей и реле в салоне
Слева в панели приборов под крышкой расположен блок реле и
предохранителей
1 – пинцет для извлечения предохранителей;
3 – колодка диагностики
| № | А | Назначение |
| Верхний блок предохранителей | ||
| F1 | 10 | Лампа габаритного света в левой блок-фаре, лампа габаритного света в левом заднем фонаре, сигнализатор включения габаритного света, лампы освещения номерного знака |
| F2 | 10 | Лампа габаритного света в правой блок-фаре, лампа габаритного света в правом заднем фонаре, лампа освещения вещевого ящика, лампы подсветки выключателей, розетки и прикуривателя |
| F3 | 15 | Лампа ближнего света левой блок-фары, сигнализатор включения ближнего света |
| F4 | 15 | Лампа ближнего света правой блок-фары |
| F5 | 15 | Лампа дальнего света левой блок-фары, сигнализатор включения дальнего света |
| F6 | 15 | Лампа дальнего света правой блок-фары |
| F7 | 10 | Лампы противотуманного света в задних фонарях |
| F8 | 10 | Реле указателей поворота в режиме указания поворотов |
| F9 | 15 | Реле указателей поворота в режиме аварийной сигнализации |
| F10 | 10 | Датчик положения педали тормоза в режиме включения сигналов торможения |
| F11 | 20 | Лампы противотуманных фар (опция |
| F12 | 15 | Блокировка дифференциала (опция) |
| Нижний блок предохранителей | ||
| F13 | 10 | Комбинация приборов, датчик скорости, выключатель света заднего хода, кран отопителя, обмотка реле насоса отопителя |
| F14 | 10 | Блок управления ABS |
| F15 | 20 | Электродвигатель и реле очистителя ветрового стекла и правый подрулевой переключатель |
| F16 | 5 | Блок управления освещением (кроме габаритного света и регулировки подсветки панели приборов) |
| F17 | 15 | Блок управления отоплением и вентиляцией, переключатель вентилятора дополнительного отопителя |
| F17 | 5 | Электропривод зеркал (опция) |
| F18 | 25 | Электродвигатель и электронный регулятор частоты вращения вентилятора отопителя, реле насоса отопителя |
| F18 | 15 | Дополнительный отопитель (автомобили ГАЗ-2217 и мод. , ГАЗ-
2752 и мод. с двумя рядами сидений) |
| F19 | 20 | Электродвигатели стеклоподъемников (опция) |
| F19 | 15* 25 | Отопитель |
| F20 | 20 | Электростеклоподъемники (опция) |
| F21 | 20 | Реле звукового сигнала, прикуриватель, розетка |
| F22 | 15 | Подкапотная лампа, плафоны освещения салона (кабины), плафон освещения подножки, плафоны освещения пассажирского салона, обогрев
зеркал |
| F23 | 10 | Головное устройство звуковоспроизведения |
| F24 | 5 | Колодка диагностики, реле обогрева наружных зеркал заднего вида, электроприводы наружных зеркал заднего вида (опция) |
| F25 | 15 | УМЗ-4216: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F25 | 5 | ISF2. 8s4129Р: Система управления двигателем (клемма 15/1 выключателя зажигания) |
| F26 | 20 | УМЗ-4216: Обмотка и контакты главного реле ISF2.8s4129Р: Подогреватель системы отопления (опция) |
| F26 | 20 | Погреватель системы отопления (опция) |
| F27 | 15 | УМЗ-4216: Реле топливного насоса ISF2.8s4129Р: Резерв |
| F28 | 5 | УМЗ-4216: Блок управления двигателем, колодка диагностики ISF2.8s4129Р: Колодка диагностики, пульт управления предпусковым подогревателем (опция), тахограф (автомобили ГАЗ-3221 и мод.) |
| F29 | 10 | Электронасос системы отопления (автомобили ГАЗ-3221 и мод. , ГАЗ-2705 и мод. с двумя рядами сидений), муфта компрессора кондиционера (опция) |
| 1 | 5 | Запасной предохранитель |
| 2 | 10 | Запасной предохранитель |
| 3 | 15 | Запасной предохранитель |
| 4 | 20 | Запасной предохранитель |
| 5 | 25 | Запасной предохранитель |
| Реле | ||
| К1 | Реле стеклоочистителя | |
| К2 | Реле плафона двери | |
| К3 | Реле противотуманных фар | |
| К4 | Реле обогрева зеркал | |
| К5 | Реле ближнего света | |
| К6 | Реле насоса отопителя | |
| К7 | Реле звукового сигнала | |
| К8 | Реле дальнего света | |
* Соболь
Реле системы управления двигателем
| № | Реле |
| 1 | Реле топливного насоса |
| 2 | Реле муфты вентилятора |
| 3 | Главное реле |

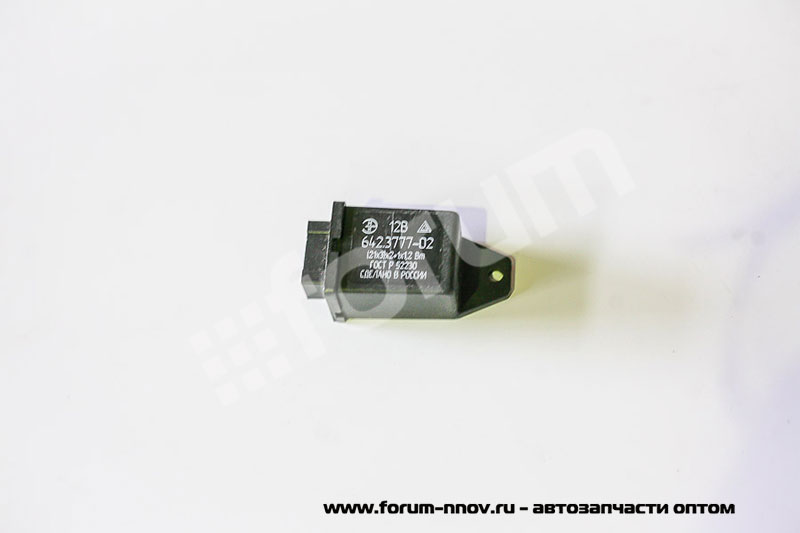

Дополнительное реле стартера
Блок предохранителей в моторном отсеке
| № | А | Назначение |
| Блок предохранителей на автомобилях с ABS | ||
| 1 | 90 | УМЗ-4216: Силовая цепь генератора (соединение генератора с аккумуляторной
батареей), контакты реле стартера, выключатель зажигания, предохранители F9, F10, F18, F21–F24, F26–F28, цепь кондиционера |
| 1 | 125 | ISF2. 8s4129Р: Подогреватель воздуха |
| 2 | 25 | УМЗ-4216: Блок управления ABS |
| 2 | 40 | ISF2.8s4129Р: Световая цепь автомобиля и цепь
кондиционера |
| 3 | 40 | УМЗ-4216: Блок управления ABS |
| 3 | 30 | ISF2.8s4129Р: Блок
управления двигателем |
| 4 | 90 | УМЗ-4216: Контакты реле ближнего и дальнего света, блок управления освещением |
| 4 | 60 | ISF2.8s4129Р: Подогреватель топлива и общая плюсовая цепь автомобиля,
кроме световой, плюсовой генераторной, цепи стартера и кондиционера, плавкая вставка |
| Блок предохранителей на автомобилях без ABS | ||
| 1 | 90 | Световая цепь и плюсовая цепь генератора |
| 2 | 60 | Общая плюсовая цепь автомобиля, кроме световой, генераторной и цепи стартера |
| Дополнительный блок предохранителей на автомобилях с ABS и дизельным двигателем | ||
| 1 | 40 | Блок управления ABS |
| 2 | 25 | Блок управления ABS |
Предохранитель газового блока управления
Под капотом, на щитке передка, вблизи реле системы управления двигателем в жгут проводов КПМСУД введен предохранитель номиналом 15А для защиты газового блока управления.

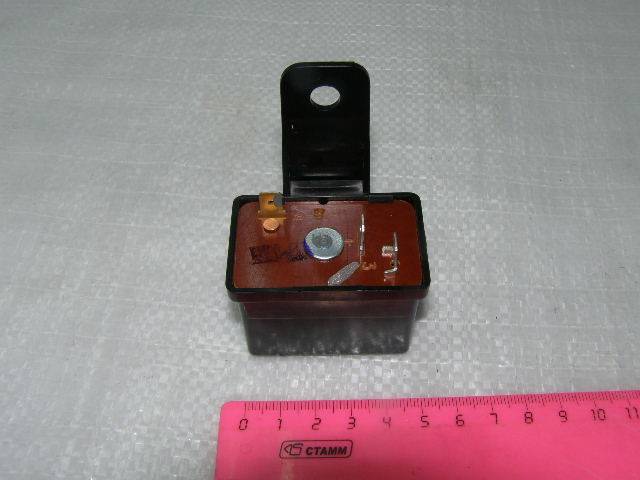

Где на моем автомобиле находится реле звукового сигнала? Если это я…
Где находится реле звукового сигнала на моем автомобиле? Если это я…
Задайте вопрос, получите ответ как можно скорее!
☰
×
ЗАПРОСИТЬ ЦЕНУ
спросил
Джошуа П.
на
01 декабря 2016 г.
Я купил свой Ram пару месяцев назад, и звуковой сигнал не работает. Я заменил два предохранителя на клаксон в блоке предохранителей под капотом и теперь переходил к реле. Я не получил руководство по грузовику, и мне было любопытно, где находится реле звукового сигнала? Кроме того, если это не проблема, что еще может быть не так и что мне нужно сделать, чтобы починить мой рог.
Пробег моей машины 30100 миль.
В моей машине установлена автоматическая коробка передач.
| Сэкономьте на ремонте автомобилей | Получить предложение |
Эдуардо Руэлас
Автомеханик
12 лет опыта
Здравствуйте. Реле звукового сигнала должно находиться в блоке предохранителей под капотом. Если у вас нет руководства пользователя, возможно, на внутренней стороне крышки панели предохранителей есть схема. Если схемы нет, я бы попытался найти качественное руководство по ремонту или проконсультироваться в магазине за схемами или описанием точного местоположения. Если предохранитель и реле не являются источником проблемы, возможно, причиной является неисправность самого звукового сигнала, часовой пружины или проводки цепи звукового сигнала. Если вы не уверены, я бы порекомендовал, чтобы профессиональный техник, например, из YourMechanic, приехал к вам, чтобы диагностировать, нужно ли заменить реле звукового сигнала или, возможно, провести другой ремонт.
Заявления, приведенные выше, предназначены только для информационных целей и должны быть проверены независимо. Пожалуйста, смотрите наш
условия обслуживания
подробнее
Получите мгновенную смету для вашего автомобиля
К вам приедут наши сертифицированные механики ・Гарантия на 12 месяцев и пробег 12 000 миль・Справедливые и прозрачные цены
Узнать цену
Механик со стажем?
Зарабатывайте до
$70/час
Подать заявку
Что спрашивают другие
Одометр не работает
Спидометр вашего автомобиля приводится в действие кабелем, отходящим от трансмиссии. Если спидометр работает, а одометр нет, проблема в самом датчике. Его можно заменить или отремонтировать в специализированных магазинах…
Загорелась лампочка двигателя и залипла крышка бензобака
Здравствуйте. Ваш конкретный автомобиль имеет так называемый умный штифт, который блокирует газ, когда сам автомобиль заблокирован.
Если вы отопрете автомобиль с помощью брелока, штифт должен выйти из зацепления, и вы будете…
Глохнет при повороте или на остановке
Привет. Первый шаг — проверить наличие кодов проблем (https://www.yourmechanic.com/article/how-to-read-and-understand-check-engine-light-codes-by-jason-unrau), хранящихся в двигателе. управление. Это может сэкономить много времени и денег при диагностике проблем с управляемостью. Большинство магазинов автозапчастей сделают это бесплатно. Несколько проблем…
Почему моя машина подпрыгивает/трясется при повороте налево, после того, как я заменил правый шрус и нижнюю шаровую опору?
Здравствуйте — из вашего описания похоже на левый (водительский) ШРУС и ось (https://www.yourmechanic.com/article/symptoms-of-a-bad-or-failing-cv-boot) тоже плохи и их надо менять. Внешние ШРУСы бьются при повороте и подаче мощности. Возможно…
Неисправность индикатора двигателя.
Была плохая свеча зажигания и неисправная катушка зажигания. Заменил катушку или свечу.
Привет. Если свет загорается, затем выключается и снова включается, то, если проблема связана с той же катушкой, может быть проблема с проводкой на штекере катушки. Проверьте проводку на…
Коробка передач не переключается на вторую передачу
Часто это является признаком низкого уровня трансмиссионной жидкости (https://www.yourmechanic.com/services/transmission-fluid-service) или неисправного соленоида управления коробкой передач. Как известно, в автоматических коробках передач для переключения передач используется гидравлическая жидкость под давлением. Каждый раз, когда требуется переключение передач, компьютер автомобиля активирует…
Дозируйте, чтобы термостат Chevy Cruze открывался датчиком на верхней части корпуса, или он должен открываться только горячей водой при температуре 200 градусов
Привет.
На самом деле, на современных автомобилях термостат открывается за счет взаимодействия как датчика, так и фактического показания температуры на термостате. Оба компонента передают информацию в ЭБУ, который активирует управление термостатом. Это…
Горят лампочки Check Engine и VSA в Honda Accord 2009 г. не разгоняется выше 20 миль в час
Привет. Похоже, у вас серьезные пропуски зажигания/осечки. По умолчанию индикатор VSC загорается, когда горит индикатор проверки двигателя. Когда мигает лампочка Check Engine, это означает, что есть то, что называется повреждением катализатора…
У меня toyota tundra 4.7 2007 г., перед запуском автомобиля светится индикатор аккумулятора, но когда он заводится, индикатор горит до запуска?
Индикатор зарядки генератора должен гореть при включении зажигания при неработающем двигателе. Как только вы запустите двигатель, индикатор должен погаснуть, если система заряжается.
Так как вы получаете 13,7 вольт после его запуска…
Статьи по Теме
Руководство покупателя Volvo S40 2011 года
Когда вы думаете о Volvo, в первую очередь, несомненно, приходит на ум безопасность, и это именно то, что касается Volvo S40 2011 года. Конечно, он также удобен, утончен и оснащен довольно мощным двигателем. Вы могли бы на самом деле…
Лучшие подержанные автомобили для фермера
Если вы фермер, то знаете, что вам нужен не подержанный автомобиль, а подержанный пикап. Как еще вы собираетесь возить сено, инвентарь, садовые продукты, удобрения и все остальное, что вам нужно…
Лучшие подержанные автомобили для покупки, если вы ветеринар
The Лучший автомобиль для ветеринара во многом зависит от типа практики, которую он или она имеет. Ветеринары крупных животных, вероятно, захотят что-то, что обеспечивает достаточную мощность и, возможно, даже буксировку.
