Центральный монтажный блок предохранителей расположен на верхней крышке многофункционального электронного блока, установленного справа под панелью приборов под вещевым ящиком. Как определить куда он подключается на салонном разъеме?
Присоединяйтесь к обсуждению
См. также: Энергетическое обследование предприятия
Схемы автомобилей
Для получения доступа к предохранителям центрального монтажного блока поверните вправо на четверть оборота фиксатор основания многофункционального электронного блока, извлеките основание из держателей и опустите его вниз. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле.
При поисках неисправности просмотрите указанные в табл.
Все они имеют разное место расположения. Я думал, что у вас есть доступ к закрытым базам по Мондео, а просто искать в интернете я и сам могу. Схема блока, который располагается в подкапотном пространстве Форд Мондео Описание БП, установленного в моторном отсеке Форд Мондео БП в авто Ниже представлена схема БП, который установлен в салоне транспортного средства.
Москва, Ford Mondeo Добрый день, Уважаемый! Сжав фиксаторы по бокам крышек блоков предохранителей… 19…. Для наглядности показано при снятой панели приборов. Предназначение предохранителей блока багажника.
Такие советы я могу сам раздавать кому угодно Москва, Ford Mondeo Я задавал вам вполне конкретный вопрос о распиловки жгута, если этой информации у вас нет, то чесно скажите об это , а заниматься димагогией не стоит. Назначение предохранителей и реле приведено в табл. Блок соединён с электронным блоком.
Ответы (2)
Крышка фиксируется пластиковыми фиксаторами, которые достаточно отжать в сторону.
Тогда можно добраться до самих предохранителей. Для замены предохранителя используйте запасной предохранитель того же номинала и цвета. Mazda 3 это не та схема, нужна как на форд фокусе, типа этой.
Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле рис. Ну и самым надежным способом ремонта будет замена жгута проводки, чтобы свести вероятность следующих проблем на минимум. Расположение разъёмов, распиновки по разъёмам, схемы электро цепей- это да, но отдельно жгут зачем нужен? Ниже представлена таблица назначения и расположения компонентов.
Расшифровка обозначений и расположение элементов
Во вторых, посмотрите внимательнее на провода, если это какой то неоригинальный жгут, но все же купленный у какого то производителя, а не самопальный, тогда на проводах должна стоять маркировка, соединить нужно по маркировке. Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями.
Для замены плавкой вставки Б отверните две гайки А ее крепления, установите новую вставку и закрепите гайками. Один блок находится под капотом, возле аккумулятора и корпуса воздушного фильтра.
Установите детали в порядке, обратном снятию. Третий блок стоит в багажнике, под крышкой, сбоку. Есть схема задних фонарей — я Вам её дал.
Большинство предохранителей и реле установлено в монтажном блоке предохранителей и реле рис. При необходимости замены извлеките плавкую вставку… 10…. Крышки всех блоков снимают одинаковыми приемами. Такие советы я могу сам раздавать кому угодно Москва, Ford Mondeo Я задавал вам вполне конкретный вопрос о распиловки жгута, если этой информации у вас нет, то чесно скажите об это , а заниматься димагогией не стоит.
Таблица для чего предназначены предохранители в подкапотном блоке. Такие советы я могу сам раздавать кому угодно Москва, Ford Mondeo Я задавал вам вполне конкретный вопрос о распиловки жгута, если этой информации у вас нет, то чесно скажите об это , а заниматься димагогией не стоит.
Назначение предохранителей и реле приведено в табл. Расположение предохранителей и реле в монтажном блоке, установленном в подкапотном пространстве вид сверху.
Для установки нового предохранителя вставьте его контакты в держатели блока и, нажав на него сверху, утопите до упора. Тогда можно добраться до самих предохранителей. Крышки всех блоков снимают одинаковыми приемами. Есть схемы блоков управления — я Вам их дал.
Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемычками — это может привести к повреждению электрических приборов и даже к пожару. Схема предохранителей багажника седана и хэтчбека. Извлеките заменяемый предохранитель, слегка покачивая его из стороны в сторону. Ниже представлена таблица назначения и расположения компонентов.
Ford Mondeo | Электросхемы | Форд Мондео
14.

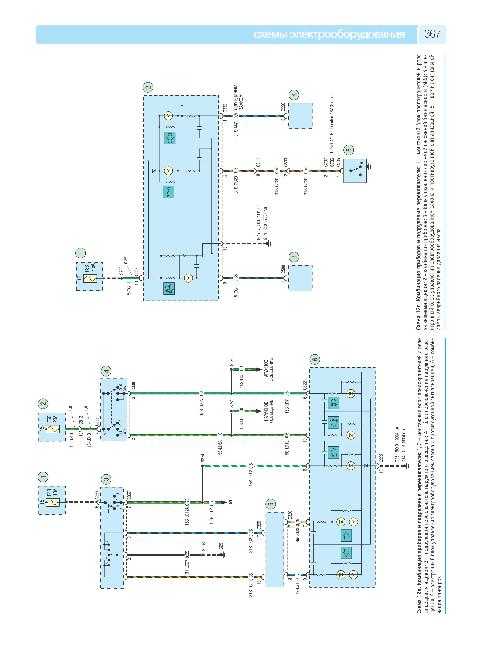

31.1 Электросхемы
Электросхемы
Электрические схемы в этом разделе относятся к моторной электрике наиболее
популярного оснащения Mondeo. Они отвечают самому современному техническому
уровню визуального поиска необходимого компонента. Электрические схемы для общей
бортовой электрики были учтены периферически. Постоянный уход за Mondeo, разумеется,
не исключает внесения изменений в электросхемы. Поэ…
14.31.2 Охлаждение двигателя, 2,5 л
Охлаждение двигателя, 2,5 л
…
14.31.3 Охлаждение двигателя, 2,0 л (дизель)
Охлаждение двигателя, 2,0 л (дизель)
…
14.31.4 Топливная система, 1,8 л и 2,0 л
Топливная система, 1,8 л и 2,0 л
.
..
14.31.5 Топливная система, 2,5 л
Топливная система, 2,5 л
…
14.31.6 Топливная система, 2,0 л (дизель)
Топливная система, 2,0 л (дизель)
…
14.31.7 Система пуска, 1,8 л и 2,0 л, 2,5 л, 2,0 л (дизель) без системы предварительного прогрева впускного воздуха, используемой для нагрева топлива
Система пуска, 1,8 л и 2,0 л, 2,5 л, 2,0 л (дизель) без системы предварительного прогрева впускного воздуха, используемой для нагрева топлива
…
14.31.8 Система пуска, 1,8 л и 2,0 л, 2,5 л, 2,0 л (дизель) с системой предварительного прогрева впускного воздуха, используемой для нагрева топлива
Система пуска, 1,8 л и 2,0 л, 2,5 л, 2,0 л (дизель) с системой предварительного прогрева впускного воздуха, используемой для нагрева топлива
.
..
14.31.9 Устройство предварительного разогрева, 2,0 л дизель
Устройство предварительного разогрева, 2,0 л дизель
…
14.31.10 Регулирование двигателя, 1,8 л и 2,0 л
Регулирование двигателя, 1,8 л и 2,0 л
…
14.31.11 Регулирование двигателя, 2,5 л
Регулирование двигателя, 2,5 л
…
14.31.12 двигателя, 2,0 л дизель 90 л.с.
Регулирование двигателя, 2,0 л дизель 90 л.
с.
…
14.31.13 Регулирование двигателя, 2,0 л дизель
Регулирование двигателя, 2,0 л дизель
…
14.31.14 двигателя, 2,0 л дизель 115 л.с.
Регулирование двигателя, 2,0 л дизель 115 л.с.
…
14.31.15 Обогрев и кондиционер
Обогрев и кондиционер
…
14.31.16 Генератор и регулятор, бензиновые двигатели
Генератор и регулятор, бензиновые двигатели
.
..
14.31.17 Генератор и регулятор, 2,0 л дизель
Генератор и регулятор, 2,0 л дизель
…
14.31.18 Наружное освещение, фары
Наружное освещение, фары
…
14.31.19 Наружное освещение, стояночные огни, 4-дверный/5-дверный
Наружное освещение, стояночные огни, 4-дверный/5-дверный
…
14.31.20 Наружное освещение, фонари указателей поворота и аварийная световая сигнализация 4-дверный/5-дверный
Наружное освещение, фонари указателей поворота и аварийная световая сигнализация 4-дверный/5-дверный
.
..
14.31.21 Наружное освещение, фонари указателей поворота и аварийная световая сигнализация, универсал
Наружное освещение, фонари указателей поворота и аварийная световая сигнализация, универсал
…
14.31.22 Наружное освещение, фонари сигнала торможения, 4-дверный/5-дверный
Наружное освещение, фонари сигнала торможения, 4-дверный/5-дверный
…
14.31.23 Наружное освещение, фонари сигнала торможения, универсал
Наружное освещение, фонари сигнала торможения, универсал
…
14.31.24 Звуковой сигнал
Звуковой сигнал
…
14.31.25 Часовой механизм
Часовой механизм
.
..
14.31.26 Стеклоочиститель и система омывания с задним дворником
Стеклоочиститель и система омывания с задним дворником
…
14.31.27 Стеклоочиститель и система омывания, с переменным интервалом чистки
Стеклоочиститель и система омывания, с переменным интервалом чистки
…
14.31.28 Охлаждение двигателя, 1,8 л и 2,0 л
Охлаждение двигателя, 1,8 л и 2,0 л
…
электрических схем | Форум автомобилей Форд
JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
1 — 20 из 31 сообщений
чтение321
·
Зарегистрировано
извинение
·
Капрал МЭГ
беспокойный
·
Зарегистрировано
чтение321
·
Зарегистрировано
Дэйв 123456
·
Зарегистрировано
АндиЭйХ
·
Зарегистрировано
Дэйв 123456
·
Зарегистрировано
чтение321
·
Зарегистрировано
чтение321
·
Зарегистрировано
Дэйв 123456
·
Зарегистрировано
извинение
·
Капрал МЭГ
Дэйв 123456
·
Зарегистрировано
извинение
·
Капрал МЭГ
Дэйв 123456
·
Зарегистрировано
Дэйв 123456
·
Зарегистрировано
извинение
·
Капрал МЭГ
Дэйв 123456
·
Зарегистрировано
извинение
·
Капрал МЭГ
Дэйв 123456
·
Зарегистрировано
извинение
·
Капрал МЭГ
1 — 20 из 31 Сообщений
- Это старая тема, возможно, вы не получили ответа и, возможно, старая тема возрождается.
Пожалуйста, рассмотрите возможность создания новой темы.
Пожалуйста, рассмотрите возможность создания новой темы.Верх
Схема блока предохранителей Ford Mondeo Mk4 и реле с назначением и расположением
4 поколение Ford Mondeo выпуска 2007, 2008, 2009, 2010, 2011, 2012 и 2013 годов выпуска как с бензиновыми, так и с дизельными двигателями. За это время машина пережила один рестайлинг. В нашей публикации вы можете найти обозначения блоков предохранителей и реле Ford Mondeo Mk4 , их расположение, схемы и фото – примеры исполнения. Обратите внимание на предохранитель, отвечающий за прикуриватель.
Данная модель имеет 3 основных блока с предохранителями и реле: в моторном отсеке, в салоне и в багажном отделении.
Contents
- 1 Passenger compartment
- 1.1 Type 1
- 1.2 Type 2
- 2 Engine compartment
- 3 Luggage compartment
- 3. 1 Sedans
- 3.2 Wagons
- 3.
1 SedansPassenger compartment
It is находится под перчаточным ящиком. Чтобы получить доступ, вам просто нужно повернуть крепежный винт, и устройство опустится.
Тип 1
Схема
Assignment
| F1 | 5A Rain sensor | ||
| F2 | 10A SRS (airbag) power supply | ||
| F3 | 5A Course deviation sensor (ESP), electric parking brake | ||
| F4 | 7,5 А Блок питания, педаль акселератора, электронный предохранитель | ||
| F5 | 15 А Задний стеклоочиститель | ||
| F6 | 15 А Аудиосистема 9 (включая голосовое управление)0191 | ||
| F7 | 7.5A Steering wheel module | ||
| F8 | 5A Dashboard | ||
| F9 | 15A High beam headlights | ||
| F10 | 20A Electric ventilation hatch | ||
| F11 | 7. 5A Фонари заднего хода | ||
| F12 | Резерв | ||
| F13 | 0191 | ||
| F15 | 10A Adaptive cruise control system (ACC) | ||
| F16 | Reserve | ||
| F17 | 10A Interior lampshades | ||
| F18 | 5A Engine Immobilizer | ||
| F19 | 15A Прикуриватель | ||
| F20 | Резерв | ||
| F21 | 5A РЧ-приемник, датчик дождя | F2 | 9 |
| 20A Fuel pump | |||
| F23 | Reserve | ||
| F24 | 5A Ignition switch (starter and instruments) | ||
| F25 | 10A Fuel filler flap | ||
| F26 | 5A Autonomous sound system (сигнализация), OBD II (диагностика бортового компьютера) | ||
| F27 | 5A Рулевая колонка в сборе, блок климат-контроля | ||
| F28 | 5A Выключатель стоп-сигналов |
В данной версии за прикуриватель отвечает предохранитель №19, 15А.
Type 2
Photo for example
Diagram
Designation
| F1 | 7.5A Steering wheel module |
| F2 | 5A Dashboard |
| F3 | 10A Плафоны освещения салона |
| F4 | 5A Иммобилайзер двигателя |
| F5 | 7.5A Adaptive Cruise Control (ACC) |
| F6 | 5A Rain sensor |
| F7 | 20A Cigarette lighter |
| F8 | 10A Power supply of the chain для отпирания лючка топливного бака |
| F9 | 15A Омыватели ветрового стекла – задние |
| F10 | 15A Омыватели ветрового стекла – передние | 10A Power supply for the tailgate unlock circuit |
| F12 | 10A Power supply for the fuel filler flap locking circuit |
| F13 | 7. 5 / 20A Fuel pump |
| F14 | 5A Remote frequency receiving , датчик движения в салоне |
| F15 | 5A Замок зажигания (стартер и приборы) |
| F16 | 5A Автономная звуковая система (охранная сигнализация), OBDII (бортовой компьютер диагностики) |
| F17 | 5A Датчик вибрации рулевого колеса |
| F18 | 10A SRS (воздушная сумка). Струкция |
| 1 | .ORS (Airbage). Струкция питания |
| 19090.ORS (воздушная сумка). , Питание педали акселератора | |
| F20 | 7,5 А Электронный блок питания, электронный предохранитель, самозатемняющееся зеркало, система предупреждения о выходе из полосы движения |
| F21 | 15 А Блок питания радио |
| F22 | 5A Brake light switch |
| F23 | 20A Roof hatch |
| F24 | 5A Power supply for climate control module and steering column control module |
The fuse number 20 at 7А отвечает за прикуриватель.
Моторный отсек
Расположен с левой стороны рядом с фарой, под защитной крышкой.
Состоит из 2 частей: секции предохранителя и секции предохранителя большой мощности.
Диаграмма
Назначение
| F1 | 10 / 15A Control Module | |
| F2 | ||
| F3 | 70A 2,3 л Duratec-HE и 2,2 л Duratorq-TDCi с автоматической коробкой передач: Вентилятор охлаждения двигателя — сдвоенный вентилятор 80A Электрогидравлический усилитель рулевого управления (EHPAS) ( 1,6 л Duratec-16V Ti-VCT Stage V, 1,6 л EcoBoost SCTi, 2,0 л EcoBoost SCTi, 1,6 л Duratorq-TDCi Stage V и 2,0 л Duratorq-TDCi Stage V, 2,0 л Duratorq-TDCi) | |
| F4 | 60A Glow Glow Plugs | |
| F5 | 60 / 70A Fan Foling Engine Engenerail управление), датчик CMS, кислородный датчик 20A Свеча накаливания испарителя | |
| F7 | 5A Реле соленоидов | |
| F8 | 10/15 / 20A Блок управления силовым агрегатом, датчик давления топлива, датчик MAF, система управления двигателем) | |
| F9 | 10A Датчик массового расхода воздуха, топливные форсунки, регулируемый впускной клапан, регулируемый выпускной клапан, катушки зажигания (система управления двигателем) 5A Испаритель топливного насоса 7,5A Датчик массового расхода воздуха, перепускной клапан EGR, испаритель топливного насоса, блок управления двигателем ) или для 1,6 л Клапан продувки системы охлаждения, датчик TMAF, активные жалюзи радиатора, перепускной клапан, катушка реле, дополнительный водяной насос | |
| F10 | 10А Блок управления двигателем 7,5А Дополнительный водяной насос | |
| F11 | 5/7,5/10A Клапан PCV, клапан VCV, датчик воды в топливе, клапан продувки, вихревой клапан, регулируемый впускной клапан, клапан EGR, клапан управления маслом IVVT (система управления двигателем) Датчик T. MAF, переменный клапан удержания времени выхлопа, активные жалюзи радиатора, клапан продувки адсорбера, клапан управления турбонагнетателем, регулятор давления наддува (система управления двигателем) 1,6 л EcoBoost SCTi: клапан управления давлением турбонагнетателя, регулируемый впускной клапан, регулируемый клапан для выпускных клапанов, клапан продувки угольным топливом контрольный фильтр, электрический перепускной клапан | |
| F12 | 10 / 15A Катушка в комплекте со свечой зажигания; Клапан очистки Canistr, датчик давления рулевого управления (система управления двигателем) 5A катушка | |
| F13 | 15A Кондиционер | |
| F14 | 10 / 15A 2,0LER. | 40A Реле стартера |
| F16 | 80A Дополнительный дизельный обогреватель (PTC) | |
| F17 | 60A Power supply A of the central fuse box | |
| F18 | 60A Power supply B of the central fuse box | |
| F19 | 60A Power supply From the central fuse box | |
| F20 | 60A Питание D центрального блока предохранителей | |
| F21 | 30A VQM / без VQM: комбинация приборов / аудиоблок / AC / FLR | |
| F22 | 30A Модуль щеток стеклоочистителя | |
| F23 | 25 / 30A Heated rear window | |
| F24 | 30A Headlight washers | |
| F25 | 30A ABS valves | |
| F26 | 40A ABS pump | |
| F27 | 25A Дополнительный топливный обогреватель | |
| F28 | 40A Вентилятор отопителя | |
| F29 | Резерв | |
| F30 | 1 3 Резерв | |
| F30 | 1 30194 | |
| F31 | 15A Sound signal | |
| F32 | 5A Fuel fired heater – remote control | |
| F33 | 5A Lighting control unit, engine compartment fuse block solenoids | |
| F34 | 40A Heated windshield , левая сторона | |
| F35 | 40A Обогрев ветрового стекла, правая сторона | |
| F36 | 15A Электропитание заднего стеклоочистителя 15 5A ABS | |
| F37 | 7,5 / 10А Heated front washer nozzles / FLR + FSM KL15 | |
| F38 | 10A Power supply PCM / TCM / EHPAS 15 5A Adaptive cruise control (ACC) | |
| F39 | 15A Система адаптивного освещения (AFS) | |
| F40 | 5A Контроль фары / модуль AFS | |
| F41 | 20A | |
20. -гидравлический усилитель руля (ЭГУР), 15, блок питания | ||
| F43 | 15A Аудиоблок/модуль закрытия тормозных клапанов (BVC)/модуль цифрового аудиовещания (DAB) 5A Положение фар, адаптивная система освещения (AFS) | |
| F44 | 5A Автоматическая система кондиционирования/ручной кондиционирования система | |
| F45 | 5A FLR (старт/стоп) 15A Стеклоочиститель заднего стекла |
Багажный отсек
Расположен слева за боковой обшивкой. Возможны различные исполнения в зависимости от кузова автомобиля и его оснащения.
Sedans
Diagram
Wagons
Protected components
| FA1 | Left front door control unit (power windows, central locking, folding mirrors, heated mirrors) |
| FA2 | Блок управления передней правой двери (электростеклоподъемники, центральный замок, складывающиеся зеркала, обогрев зеркал) |
| FA3 | Блок управления задней левой двери (электростеклоподъемники) |
| FA4 | Rear right door control unit (power windows) |
| FA5 | Rear door locking without door control units |
| FA6 | Power sockets for connecting additional equipment |
| FA7 | Relay соленоиды |
| FA8 | Рестайлинг: Модуль бесключевой системы автомобиля Дорестайлинг: Замок рулевой колонки |
| FA9 | Катушки реле VQM (старт/стоп) |
| FA10 | Electric driver’s seat adjustment |
| FA11 | Accessories, trailer module |
| FA12 | Electric driver’s seat adjustment |
| FB1 | Parking aid module |
| FB2 | Блок управления подвеской |
| FB3 | Обогрев сиденья водителя |
| FB4 | Обогрев сиденья переднего пассажира |
| FB5 | Heated rear left seat |
| FB6 | Reserve |
| FB7 | Heated rear right seat |
| FB8 | Parking aid, BLIS |
| FB9 | Front passenger сиденье с электрической регулировкой |
| FB10 | Противоугонная сигнализация |
| FB11 | Резерв |
| FB12 | |
| FC1 | Reserve |
| FC2 | Reserve |
| FC3 | Reserve |
| FC4 | Reserve |
| FC5 | 20A Car with Keyless Start System 7. 5A CD-чейнджер Развлекательная система для пассажиров задних сидений |
| FC6 | Резерв |
| FC7 | 5A Функциональный модуль памяти сиденья |
| FC8 | 20A Rear styling: Keyless access, 7.5A Restyling: Rear seat entertainment / CD changer |
| FC9 | 20A Audio amplifier |
| FC10 | 10A Sony audio system |
| FC11 | Reserve |
| FC12 | Резерв |
На нашем канале YouTube мы также разместили видео. Смотрите и подписывайтесь.
А если вы знаете, как сделать этот пост лучше — пишите в комментариях.
