Замена датчиков температуры охлаждающей жидкости на калине

Добро пожаловать!
Датчики температуры охлаждающей жидкости – если говорить именно об автомобиле Лада Калина, то в ней данных датчика всего два, один идёт на контроллер (Это мозги проще говоря), а другой на прибор, то есть один датчик показывает какова температура охлаждающей жидкости в автомобиле и выводит это все на прибор, а уже другой (Который показания на контроллер даёт) включает вентилятор системы охлаждения когда машина кипит, а так же топливно-воздушную смесь регулирует (Проще говоря когда автомобиль холодный, благодаря этому датчику он быстрее разогреется, потому что датчик богатит смесь и температура сразу же поднимается), оба данных датчика являются важными и если выйдут из строя принесут не мало хлопот, особенно это касается датчика который показания на прибор даёт, вить если он перестанет работать, то вы просто не будете знать температуру охлаждающей жидкости и в связи с чем двигатель можете перегреть.

Примечание!
Чтобы произвести замену обоих датчиков (Вы скорее всего только один будете заменять), запаситесь: Гаечными ключами, а так же накидными головками и воротком к ним, ещё вам понадобиться мульти-метр (Это в том случае, если вы старый датчик на работоспособность проверить захотите) и отвёртка!

Краткое содержание:

• Замена датчиков температуры охлаждающей жидкости
• Дополнительный видео-ролик

Где находятся датчики температуры охлаждающей жидкости?
Сразу хотим отметить один не мало важный факт, чуть ниже мы разместили фото на котором уже указали стрелками местонахождение обоих датчиков, но на фото показан автомобиль ВАЗ 2110, а у вас Лада Калина, в общём в двигателях разницы особой нет и данные датчики на них тоже практически в одних и тех местах находятся, мы просто хотели вас предупредить с целью того, чтобы вы сильно не удивлялись когда смотрели на свой двигатель, потому что они немного могут различаться но в целом как уже сказали, они практически одинаковы, в общём датчик который измеряет температуру охлаждающей жидкости и даёт её на контроллер, вкручен в термостат и указан красной стрелкой, второй же датчик который на прибор показания даёт, указан уже зелёной стрелкой но так как на фото его не видно, мы ещё синей стрелкой указали провод который к этому датчику подсоединяется.

датчик температуры охлаждающей жидкости

Когда нужно менять датчики температуры охлаждающей жидкости?
Сами датчики довольно таки долго должны держаться, но не всегда качественные попадаются и даже буквально через месяц новые датчики уже выходят из строя, понять это не сложно особенно если это датчик который идёт на прибор (Температуру охлаждающей жидкости у вас сразу указатель перестанет показывать, стрелка просто лежать будет, для наглядности данный указатель указан стрелкой), но вот с датчиком который на контроллер идёт немного по сложнее и вы даже не сразу поймёте что его пора менять, ну что ж перейдём к симптомам, во-первых если датчик идущий на контроллер придёт в негодность, то машина будет кушать по больше бензина (Это из-за того что смесь богатая постоянно будет) и вентилятор охлаждения когда двигатель перегреется не сработает, если вы всё это заметили в своём автомобиле, то меняйте датчик сразу же на новый или просто снимите старый и проверьте его (О том каким образом проверяются оба датчика, мы в этой статье объяснили чуть ниже, поэтому ознакамливайтесь с ней и по мере прочтения всё поймёте).

Снятие:
1) Данные датчики заменяют абсолютно идентично, но в начале обесточить аккумуляторную батарею нужно, потому что при работе с электроникой всё может произойти и напряжения в бортовой сети быть не в коем случае не должно (Напряжение в бортовой сети, проще говоря во всём автомобиле, убирается по средством отсоединения клеммы минус с АКБ, более подробно о том как это сделать, читайте в статье: «Замена аккумулятора на автомобилях ВАЗ», в пункте 1 всё написано), после проделанной операции идём дальше, берите в руки отвёртку и ею ослабьте винт (Указан красной стрелкой) который один конец воздушного патрубка к корпусу воздушного фильтра подсоединяет, как только винт будет ослаблен отсоедините в этом месте шланг (Указан жёлтой стрелкой) и уберите его в сторонку, тем самым у вас откроется хороший доступ к обоим датчикам температуры (Один для наглядности указан зелёной стрелкой, это тот который на контроллер идёт), кстати кроме того ещё экран с двигателя снимите если он у вас присутствует (Он на фото синей стрелкой указан), снимается довольно таки легко, просто руками по бокам возьмите и применив незначительную силу, снимите экран с двигателя автомобиля.

Примечание!
Некоторые люди полностью корпус воздушного фильтра снимают чтобы он не мешал, поэтому если вы видите что он вам мешает и без его полного снятия нужный вам датчик заменить не удастся, то в таком случае снимите корпус воздухофильтра с автомобиля, о том как это сделать читайте в статье: «Замена корпуса воздухофильтра на ВАЗ»!

2) Теперь из радиатора слейте охлаждающую жидкость (О том как это сделать, смотрите в статье: «Замена охлаждающей жидкости на автомобиле»), хотя можно и не сливать её, но в этом случае резкие руки нужны и немножко ловкости (Какой путь выберете вы решать вам, но если вы не захотите сливать жидкость с автомобиля то ничего в этом страшного нет, главное чтобы воздушная пробка не образовалась, а для этого быстро всё делать нужно), после чего отсоедините от нужного вам датчика колодку проводов (см. фото 1 и 2) и взяв в руки гаечный ключ или же вороток с накидной головкой, выверните так же нужный для вас датчик из отверстия в которое он завёрнут (см. фото 3 и 4), когда датчик будет вывернут, снимите его с автомобиля, в том случае если вы не захотели сливать жидкость из радиатора, то она сразу же польётся как только вы датчик снимите, поэтому здесь нужно снимать датчик немного по другому (Та самая ловкость нужна о которой мы ранее говорили), делается это всё следующим образом, в начале вы гаечным ключом немножко выворачиваете датчик и когда он вот вот вывернется, берёте в одну руку новый датчик и ключ при этом убираете, старый же датчик пальцами руки начинаете понемножку выворачивать прижимая его при этом (А то через отверстия жидкость польётся, если прижимать не будете), как только поймёте что датчик выкручен и жидкость не выливается лишь потому что вы его прижимаете, резко убираете его и на его место новый ставите, так же прижимая заворачиваете понемножку новый датчик и проверяете работает ли он или же нет.

Примечание!
На фотографиях выше 1 и 3 показан датчик идущий на контроллер, на фотографиях же 2 и 4 датчик идущий на прибор показан, поэтому будьте внимательны!

Установка:
Устанавливается новый датчик на своё место в обратном порядке снятию, при установке герметиком можно его смазать, чтобы через него жидкость не вытекала, кроме того проверить на работоспособность ещё старый датчик можно, для этого подготовьте мульти-метр и чайник с градусником и кружкой, ставите после чего чайник и ждёте пока он вскипит или просто немного нагреется, затем наливаете воды в кружку и кидаете туда датчик но вы только смотрите контактами его не утопите, а то он сразу перестанет работать (Датчик нужно кинуть точно так же как на фото ниже показано, на данном фото отчётливо видно что контакты у датчика находятся не в воду а на верху и тем самым, с датчиком ничего не случиться), как только работа сделана, берите в руки мульти-метр и подсоединяйте выводы идущие от него к датчику (Чёрный провод на минус кидайте, то есть проще говоря на металлическую часть корпуса датчика, а другой, красный провод, к контакту датчика подсоедините), после этого мульти-метр должен будет выдать показания (см. таблицу под фото ниже, сверяясь по градуснику и по показаниям прибора, показания должны быть точно такие же или совсем чуть-чуть отличаться как указано в таблице) в связи с которыми вы определите работает датчик у вас или же нет.

Примечание!
Выше описанная проверка производилась на датчике температуры, который даёт показания на контроллер, что касаемо датчика который даёт показания на прибор, то в принципе они проверяются абсолютно идентично, но вот значения возможно у них будут разные когда вы их проверять будете, поэтому особого внимания на это не обращайте, просто проверьте меняется ли температура когда датчик остывает и когда он нагревается, если меняется то всё в порядке, если не меняется или же меняется на очень маленькое значение, то в таком случае замените датчик на новый, потому что ваш пришёл уже в негодность, ах да кстати, можно так же проверить датчик не опуская его не в какую воду, в этом случае просто стоя на улице и знаю температуру окружающей среды, проверьте датчик и сверьтесь с таблицей, если всё сошлось, зайдите в помещение и уже там точно такую же проверку проделайте подсоединив прибор, но не опустив датчик не в какую воду, если и в помещение прибор выдаст правильные показания при определённой температуре, то значит датчик исправен и не нуждается он в своей замене!

охлаждающая жидкость

Дополнительный видео-ролик:
Роликов в интернете по замене датчика температуры охлаждающей жидкости на автомобилях Лада Калина, просто на просто нет, поэтому мы взяли ролик по замене этого же датчика но только на другом автомобиле, а именно на ВАЗ 2110, принцип замены на обоих этих автомобилях практически идентичен и особой разницы между ними нет.

Где искать датчик температуры на Лада Калина: фото и видео

Автомобиль: Лада Калина.
Спрашивает: Саша Боланенко.
Суть вопроса: где найти датчик температуры на панель приборов?

Добрый день. Показания температуры охлаждающей жидкости на панели приборов стали странно себя вести. У меня уже работает вентилятор охлаждения, патрубки горячие — а температура на панели выше 80° С не поднимается. Подскажите, где находится датчик температуры?

Смотрите это видео на YouTube

Содержание

• 1 Датчики температуры на Лада Калина
  • 1.1 Конструкция датчика и особенности работы
  • 1.2 Признаки поломки
• 2 Видео про симптомы неисправности и замену датчика ТОЖ

Датчики температуры на Лада Калина

Датчика два.

Оба датчика расположены под корпусом воздушного фильтра, который необходимо снять для замены или проверки датчиков.

Один отвечает за показания на панели приборов, второй даёт данные в ЭБУ автомобиля. Именно в ЭБУ прописано при какой температуре необходимо включать вентилятор охлаждения.

The following two tabs change content below.

• Об эксперте:

Я главный редактор сайта. В нашей редакции: Хёндай Акцент, Хёндай Солярис, Хёндай Санта ФЕ (турбо-дизель 2015 года). У меня сейчас Лада Калина ЛЮКС (98 лошадей). Фанат автомобилей, владел и лево и праворульными авто. Роботы, вариаторы, механика. Не было только DSG. Но скоро будет.

Конструкция датчика и особенности работы

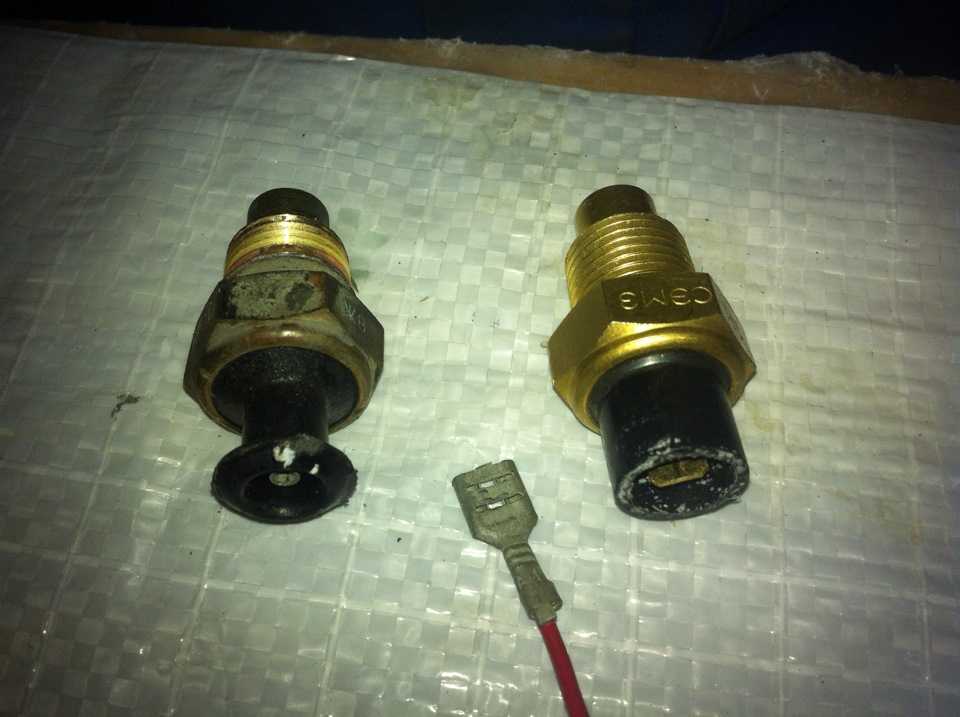

Оба датчика работают по одному принципу, но отличаются размерами, диаметром резьбы и разъемами.

Основным элементом датчика температуры, используемого на Калинах, является термистор. Это резистор, изменяющий свое сопротивление в зависимости от температуры. Находится элемент в металлическом герметичном корпусе. Для установки на нём предусмотрена резьба. С наружной стороны датчика есть пластиковая заглушка с контактами. Один соединяется с массой, второй – с электронным блоком управления.

Устройство датчика температуры двигателя.

Для нормальной работы элемента необходимо наличие постоянного питания. Напряжение – 5 В поступает от ЭБУ через постоянный резистор. Температурный коэффициент термистора отрицательный. Это означает, что при увеличении температуры сопротивление его будет уменьшаться. Также уменьшается значение напряжения, подаваемого на датчик. Электронный блок управления имеет встроенный алгоритм, который позволяет рассчитать по падению напряжения значение температуры.

Располагается датчик температуры на Калинах:

1. В ГБЦ рядом с термостатом.
2. На корпусе термостата.

Датчик на блоке.

Датчик на термостате.

Расположение зависит от года выпуска автомобиля и модели двигателя. В любом случае, он находится около патрубка, по которому горячий антифриз поступает в радиатор охлаждения.

Признаки поломки

За счет простой конструкции элемента надежность у него высокая. Но случаются иногда проблемы.

Самые частые – это нарушение градуировки из-за изменения сопротивления датчика. Электронный блок управления при этом не сможет правильно составить смесь и выставить угол опережения зажигания.

Явный признак поломки – вентилятор обдува не включается при повышении температуры.

При поломке ДТОЖ на Калине бортовой компьютер выдаст ошибку № 4, 0117 (низкий сигнал с датчика температуры) или 0303 (наличие пропусков зажигания в 3 цилиндре).

Код ошибки – Р0117 (низкий уровень сигнала с датчика 1 температуры охлаждающей жидкости).

Перед покупкой нового датчика нужно убедиться в том, что нет обрывов в цепи его подключения к ЭБУ и контакты не окислены.
