Принцип действия датчика скорости автомобиля

Принцип действия датчика скорости автомобиля с электронной системой управления двигателем (ЭСУД) основан на эффекте Холла (если через проводник или полупроводник пропустить электрический ток и воздействовать на него магнитным полем, то в нем возникает определенное выходное напряжение). В случае с датчиком скорости если изменять магнитное поле пропорционально скорости движения автомобиля, то ее можно вычислить.

Порядок работы и принцип действия датчика скорости

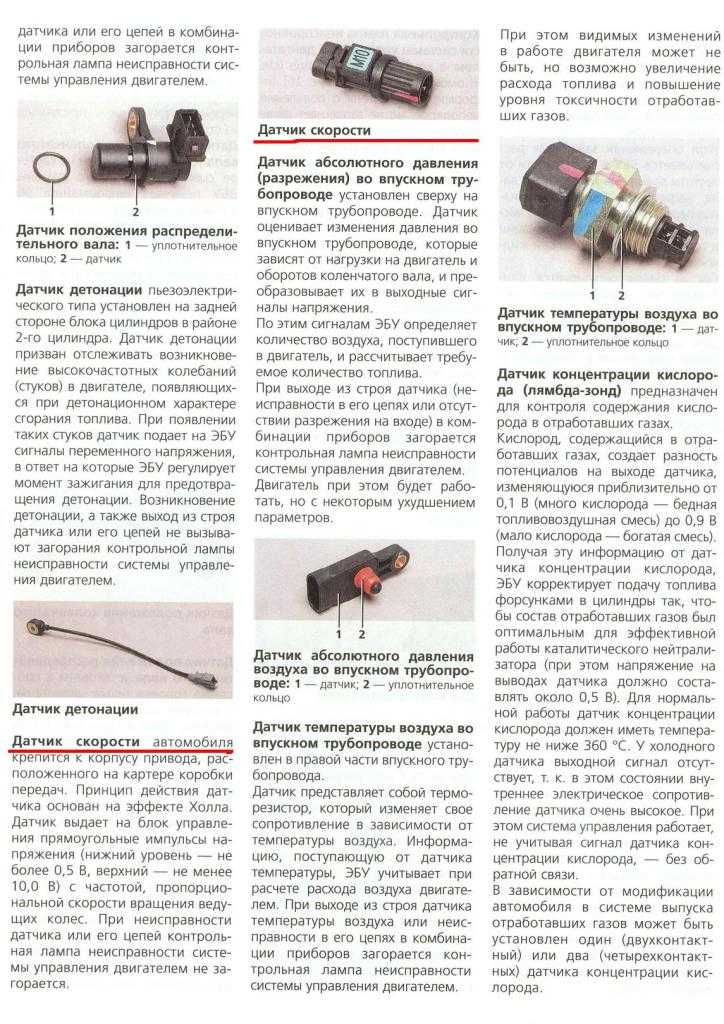

На примере датчика скорости автомобилей ВАЗ 21083, 21093, 21099 с инжекторным двигателем и системой управления (ЭСУД).

Датчик скорости автомобилей ВАЗ 21083, 21093, 21099 с электронным спидометром состоит из вала (привода) от шестерни в коробке передач и собственно датчика (элемент Холла, экран с прорезями и магнит). Экран вращается вместе с валом датчика. За экраном расположен магнит, создающий магнитное поле. Снаружи экрана расположен элемент Холла, состоящий из полупроводника и повышающих напряжение элементов.

На датчик скорости с блока управления (ЭБУ) ЭСУД подается напряжение равное (или чуть ниже) напряжению бортовой сети автомобиля. При движении автомобиля вал датчика вращается со скоростью пропорциональной скорости движения автомобиля. При этом экран вращается вокруг неподвижного магнита, своими зубцами прерывая создаваемое им магнитное поле. Всего зубцов шесть и прорезей шесть. При прохождении зубца между магнитом и элементом Холла на ЭБУ с датчика подается минимальное напряжение, равное 1v.

Датчик скорости не работает

При прохождении прорези — равное 5v. Создаются так называемые прямоугольные импульсы. Всего 6000 импульсов на 1 км пути (6 импульсов – 1 метр или один оборот колеса, или один оборот вала датчика). Исходя из количества импульсов в единицу времени, ЭБУ рассчитывает скорость автомобиля, а электронный спидометр в щитке приборов показывает ее водителю.

Датчик Холла работает

Блок управления (ЭБУ) на основе данных полученных с датчика скорости определяет — стоит автомобиль или движется. Так же параметр скорости движения учитывается им при расчете угла опережения зажигания, величины и продолжительности впрыска, силы искрового разряда на свечах зажигания.

Электронный спидометр в щитке приборов автомобиля на основе частоты импульсов с датчика скорости отклоняет стрелку в ту или иную сторону. Чем больше импульсов в единицу времени, тем выше напряжение, тем большее значение скорости показывает спидометр.

Примечания и дополнения

— На автомобилях с карбюраторными двигателями устанавливается механический датчик скорости имеющий иной принцип действия и порядок работы. Подробнее: «Датчик скорости автомобилей ВАЗ 2108, 2109, 21099 с карбюраторным двигателем».

Еще статьи по принципу действия частей и механизмов автомобиля

— Датчик Холла, принцип действия и порядок работы

— Признаки неисправности датчика Холла

Подписывайтесь на нас!

Автор MechanikОпубликовано 22. 03.201922.07.2022Рубрики Принцип действияМетки автомобиль, датчик, действия, порядок, принцип, работы, скорости 2 700 views

Датчик скорости: варианты замены ДСА

Содержание

• 1 Принципы работы и устройство датчика скорости
• 2 На что влияет датчик скорости движения
• 3 Скоростной идентификатор в конструкции автомобиля
• 4 Ремонт детали: симптомы неисправности и процедура замены

Датчики в структуре автомобилей представляют собой своеобразных шпионов, сообщающих «старшим» узлам машины и непосредственно водителю некоторую информацию о функционировании той или иной системы. Благодаря этим данным, отмеченные ранее получатели принимают конкретные решения для организации дальнейшей работы транспортного средства. Подобные шпионы установлены в конструкции любого автомобиля и притом в немалом количестве. Одним из основных среди них, безусловно, является датчик скорости. Хотите знать о нём больше? Тогда обязательно ознакомьтесь с сегодняшней статьёй, детально описывающей то, как работает, ремонтируется и на что влияет датчик скорости современной машины.

Принципы работы и устройство датчика скорости

Принципы работы всех транспортных средств с течением времени всерьёз улучшались. Так, механические определители скорости, основанные на анализе вращения специальных тросов, канули в лету, а на смену им пришли цифровые датчики скорости. Как работает обычный представитель подобных устройств? Крайне просто, по эффекту Холла, то есть посредством анализа электрических импульсов, поступающих от вращающегося колеса. Если быть точнее, то типовой датчик скорости автомобиля (в сокращении – ДСА) представляет собой небольшой элемент привода спидометра и располагается, как правило, в области КПП двигателя.

Сегодня принято выделять три вида датчиков:

• язычковые;
• индуктивные;
• основанные на эффекте Холла (современные электронные датчики скорости).

«Холловские» идентификаторы являются наиболее используемыми в современном автомобилестроении и применяются в конструкции большинства машин. Подобный датчик измерения скорости движения машины работает на основе явления Холла, которое предполагает определение некоторых физических показателей (в нашем случае именно скорости движения) за счёт анализа частоты электромагнитных импульсов. Рассматривая принцип работы устройства более детально, стоит выделить следующие основные этапы его функционирования:

1. Импульсный датчик скорости монтируется в привод спидометра, который отслеживает частоту вращения одного из колёс, и вместе с ним формирует единую электроцепь;
2. Определитель скорости сделан так, что в процессе своего функционирования на 1 километр продвижения автомобиля передаёт специальному контроллеру 6004 электронных импульсов. Частота передачи импульсов пропорционально увеличивается с увеличением скорости движения машины;
3. Анализируя данное изменение, раннее отмеченный контроллер электронным «мозгом» высчитывает точную скорость движения автомобиля в данный момент времени и передаёт полученные показатели на управляющие блоки некоторых узлов транспортного средства (инжектор, карбюратор, ГБО и т. п.), а также – водителю через спидометр. Отметим, что сопротивления датчик практически не имеет, поэтому его физическая конструкция ни капли не влияет на получаемую в итоге скорость.

В целом, разобраться с современными датчиками, измеряющими скорость движения машины, очень просто. По сути, работают подобные устройства по принципу датчиков Холла, которые уже были детально рассмотрены в одной из статей на нашем ресурсе.

На что влияет датчик скорости движения

Теперь, когда устройство и принципы работы скоростных определителей детально освещены, не лишним будет ответить на часто задаваемый вопрос, а именно – «На что влияет датчик скорости?».  Для ответа на него, в первую очередь, стоит рассмотреть основное предназначения данного устройства. На сегодняшний день предназначений у него несколько, а точнее 2 основных:

• Первое – это, несомненно, информирование водителя о скорости движения транспортного средства, чтобы тот мог полностью соблюдать ПДД. Тут, пожалуй, объяснений не требуется;
• Второе – также информирование, но уже не водителя, а других узлов машины о текущей скорости движения автомобиля. Наиболее важна эта информация для топливнораспределительных узлов машины: инжектора, карбюратора или редуктора ГБО. Именно основываясь на показателях датчика скорости, электроника этих деталей организует работу мотора на холостом ходу или при его движении по инерции. Из этого можно сделать вполне логичный вывод – от исправности скоростного идентификатора зависит правильность работы двигателя. То есть, при перерасходе топлива вполне можно грешить и на неисправности датчика скорости. Такая вот странная причина известной многим проблемы, а ведь при её появлении многие автомобилисты начинают проверять инжекторы, карбюраторы или другие топливные узлы, совершенно забывая о рассматриваемом сегодня устройстве.

Отвечая на вопрос по поводу того, на что влияет датчик скорости, можно дать два совершенно точных ответа:

1. На безопасность дорожного движения;
2. На правильность и стабильность работы автомобиля.

Зная об этом, наверное, каждый водитель перестанет пренебрежительно относиться к ситуациям, когда датчик скорости неисправен, и будет стараться вовремя принимать соответствующие меры.

Скоростной идентификатор в конструкции автомобиля

Ремонт любого рода или замена датчика скорости – процедура несложная, но требующая чёткого понимания его устройства в конструкции автомобиля. Не зная подобную информацию, ответить на вопросы по типу:

• Как проверить датчик скорости на правильность функционирования?
• Где находится датчик скорости?
• Как снять датчик скорости?
• Какова схема подключения датчика скорости?
• Как заменить датчик скорости?

и многие другие будет невозможно.

Для начала повторимся, что расположение датчика скорости практически на всех автомобилях предполагает его вмонтирование в привод спидометра (нередко называемый приводом датчика). Зачастую чтобы найти скоростной идентификатор достаточно найти провод, идущий от одного из передних колёс, и проследовать до места его следующего подключения. Устройство, к которому он подошёл, и есть датчик скорости, который нередко располагается на КПП. Выглядит деталь практически всегда аналогично представленным ниже изображениям:

Ответив на вопрос о том, где расположен идентификатор, можно уже задуматься и о том, что представляет собой распиновка датчика скорости. Типовой вариант предполагает использование проводов, идущих на:

• сам датчик от привода спидометра;
• непосредственно на спидометр;
• главное реле;
• «землю»;
• контроллер;
• в некоторых случаях – иные узлы машины.

Нередко схема контактов датчика скорости соответствует следующей картинке:

Как видите, в плане расположения и подсоединения устройства особых сложностей не имеется. Более детально о том, как проводится проверка и снятие датчика скорости, читайте ниже.

Ремонт детали: симптомы неисправности и процедура замены

Менять датчик скорости движения требуется довольно-таки редко, что связано с высокой надёжностью данного устройства, которая достигается посредством его простоты. Несмотря на это, то, на что влияет датчик скорости, требует должного отношения к этому узлу, поэтому появление некоторых признаков требует проведения диагностики идентификатора. Зачастую в перечень симптомов неисправности датчика входит:

• некорректное отображение данных на спидометре или его полная дисфункция;
• самопроизвольное глушение или отказ работы двигателя на холостом ходу;
• некоторые проблемы в работе мотора при движении машины по инерции;
• увеличение расхода топлива;
• присутствие ошибки на приборной панели или бортовом компьютере о неправильной работе ДСА.

Однако даже отмеченные признаки – не явный показатель неисправности узла. При их появлении менять устройство сразу же не стоит, важна качественная проверка датчика скорости на правильность функционирования. Проверяется он не сложно, а именно посредством организации следующих операций:

1. Поддамкрачиваем колесо, к которому присоединяется привод спидометра;
2. Находим сам датчик и подключаем к его контактам мультиметр;
3. Вращаем колесо.

Напряжение на вольтметре есть – работа устройства в норме, отсутствует – требуется замена.

Замена датчика скорости проводится также очень просто. Порядок процедуры таков:

1. Диагностируем неисправность идентификатора описанным выше способом;
2. Снимаем старый датчик;
3. Меняем его на новый. Ремонт окончен.

Примечание! При работе с датчиком скорости немаловажно отключать зажигание, так как при наличии напряжения в цепи и подключении вольтметра может случиться замыкание узла, что точно выведет его из строя.

Пожалуй, на этом по датчику скорости современных машин можно заканчивать. Надеемся, представленный выше материал был для вас полезен и дал ответы на интересующие вас вопросы. Удачи на дорогах!

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Поделиться с друзьями:

Датчики скорости: Полное руководство (2022)

Свяжитесь с нами

Получить предложение

Хотите узнать больше о датчике скорости в вашем автомобиле?

Датчик скорости — это небольшое устройство, которое сообщает спидометру вашего автомобиля, насколько быстро вы едете. Он играет роль в трансмиссии вашего автомобиля и системах круиз-контроля.

В этой статье мы расскажем, что такое датчик скорости и как он работает. Затем мы рассмотрим симптомы неисправного датчика скорости и то, как часто его следует заменять.

Наконец, мы рассмотрим шаги, связанные с заменой датчика, и выделим лучший способ контролировать ваши датчики скорости.

Эта статья содержит:

(Нажмите на ссылку, чтобы перейти к определенному разделу)

• Что такое датчик скорости?
• Какие существуют типы датчиков скорости?
• Каковы симптомы неисправности датчика скорости?
• Как часто следует заменять датчик скорости автомобиля?
• Сколько стоит замена датчика скорости?
• Как заменить датчик скорости вашего автомобиля?
• Лучший способ контролировать датчики скорости

Давайте сразу приступим.

Что такое Датчик скорости ?

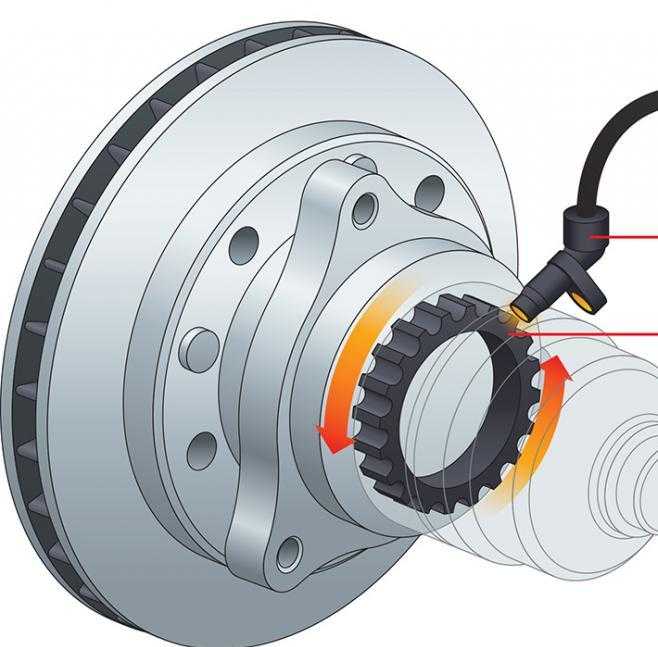

Датчик скорости автомобиля (VSS) представляет собой небольшой компонент, установленный на трансмиссии вашего автомобиля, который позволяет бортовому компьютеру автомобиля знать, как быстро вы двигаетесь. Он также известен как датчик скорости вращения колеса, датчик скорости передачи или датчик скорости выходного вала.

Датчик скорости или датчик ABS является частью системы управления двигателем, которая обычно включает в себя датчик температуры, датчик давления, датчик положения коленчатого вала и т. д. Некоторые датчики также могут определять направление.

Так как же работает датчик скорости?
Датчик скорости автомобиля измеряет скорость вращения шестерен в вашей трансмиссии. Затем он преобразует это измерение скорости в аналоговый сигнал или сигнал прямоугольной формы низкого напряжения, который изменяется в зависимости от магнитного потока (если это индуктивный датчик).

Затем датчик передает сигнал электронным блокам управления (ЭБУ) вашего автомобиля.

В свою очередь, ЭБУ используют этот прямоугольный сигнал для настройки показаний спидометра вашего автомобиля, положения дроссельной заслонки, системы ABS, угла опережения зажигания, антиблокировочной системы тормозов и системы трансмиссии.

Круиз-контроль и система контроля тяги вашего автомобиля также могут полагаться на данные, генерируемые датчиком скорости. Без него ваш автомобиль не сможет поддерживать постоянную скорость транспортного средства.

Примечание: датчики скорости обычно используются в устройствах, которым требуется бесконтактная система измерения скорости.

Какие типы датчиков скорости ?

Вот несколько типов датчиков:

1. Датчик Холла

Датчик Холла состоит из рефлектора, который движется против датчика Холла, создавая магнитное поле (магнитный поток) и, следовательно, напряжение. Затем это напряжение передается на процессорные блоки системы ABS. Система ABS отвечает за измерение скорости автомобиля.

2. Герконовый датчик

Этот датчик состоит из магнита (приводимого в действие кабелем спидометра) и геркона.

При каждом обороте магнит включает и выключает геркон примерно 4 раза. Это позволяет рассчитать количество импульсов в секунду, которые затем используются для измерения скорости автомобиля.

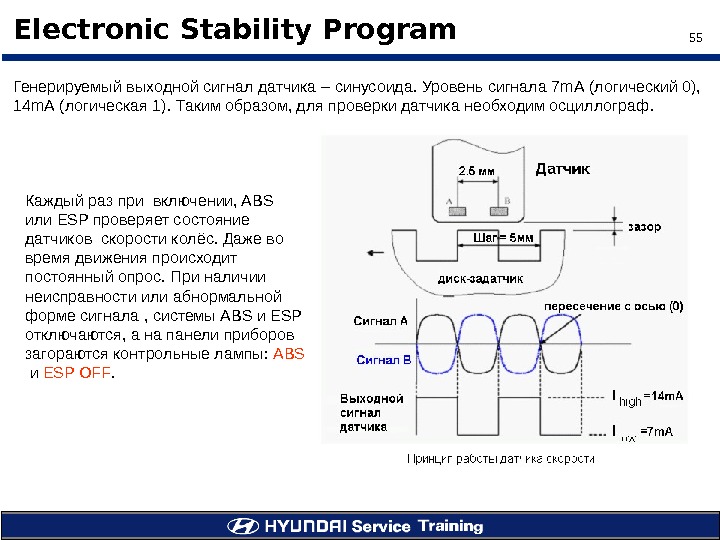

3. Активный датчик

Активный датчик работает только при подаче напряжения. Затем он преобразует напряжение в цифровой сигнал и отправляет его в систему ABS.

Активный датчик может определять направление колеса и более эффективен на низкой скорости.

4. Пассивный датчик

Пассивный датчик также известен как индуктивный датчик или магнитный датчик с переменным магнитным сопротивлением (датчик VR). Эти датчики не требуют дополнительного напряжения. Вместо этого он определяет скорость вращения колеса и отправляет цифровой сигнал в систему ABS.

Каковы симптомы неисправного датчика скорости ?

Поскольку показания спидометра вашего автомобиля, антиблокировочная система тормозов, опережение зажигания, система трансмиссии и круиз-контроль зависят от сигналов датчика скорости, вам необходимо убедиться, что он работает должным образом.

Если вы испытываете какие-либо из этих симптомов во время вождения, вам может потребоваться проверка и замена датчика скорости автомобиля:

1. Непостоянные показания спидометра

В большинстве автомобилей для корректировки показаний спидометра используются сигналы датчика скорости вращения колеса. Неисправный датчик скорости может привести к непоследовательным или ошибочным показаниям спидометра .

В качестве альтернативы это может привести к полному отсутствию показаний.

Это не означает, что ваша машина просто перестанет работать, и вы больше не сможете на ней ездить.
Однако с неисправным спидометром вы не будете знать, насколько быстро движется ваш автомобиль, что может поставить под угрозу вашу безопасность на дороге.

Если вы заметили, что спидометр ведет себя странно, рассмотрите возможность осмотра вашего автомобиля механиком на наличие неисправностей датчика скорости.

2. Активируется индикатор Check Engine

Если индикатор Check Engine на приборной панели вашего автомобиля загорается , это может быть вызвано рядом причин, например:

• Неисправная катушка зажигания или свеча зажигания.
• Неисправная топливная форсунка.
• Неисправный термостат.

  При неисправном датчике скорости электронный блок управления вашего автомобиля может не обнаружить сигнал датчика скорости коробки передач. И эта ошибка может активировать индикатор двигателя вашего автомобиля.

  В такой ситуации лучше отвезти машину на осмотр к механику.

  Примечание: Подсвеченный датчик ABS или индикатор контроля тяги также могут указывать на проблемы с датчиком скорости

  5.

  3. Неисправность круиз-контроля

  В большинстве автомобилей система круиз-контроля зависит от входных сигналов от датчика скорости коробки передач.

  Так что, если у вас неисправен датчик скорости, вы, вероятно, не сможете включить круиз-контроль автомобиля.

  Почему?
  Как правило, модуль управления трансмиссией (PCM) внутри вашего автомобиля автоматически отключает круиз-контроль , когда он не получает надлежащего сигнала от датчика скорости автомобиля.

  Это происходит потому, что невозможно поддерживать постоянную скорость автомобиля, необходимую для круиз-контроля, без данных датчика скорости трансмиссии.

  Когда вы заметите, что система круиз-контроля в вашем автомобиле работает со сбоями, вызовите механика, чтобы проверить, нет ли у вас проблемы с датчиком скорости.

  4. Резкое переключение передач

  Без надежного сигнала, поступающего от датчика скорости передачи, модуль управления трансмиссией не может правильно переключать передачи в вашей системе трансмиссии.

  К чему это приведет?

  PCM может вызывать грубые переключения передач и влиять на синхронизацию между переключениями коробки передач.

  Это еще не все.

  Если в вашем автомобиле используется автоматическая коробка передач, неисправный датчик также может привести к серьезной повреждение профиля зубьев механической шестерни и других внутренних компонентов, таких как гидравлические линии, корпуса клапанов и т. д.

  В целях безопасности подумайте о том, чтобы как можно скорее провести техосмотр автомобиля, чтобы выявить возможные проблемы с коробкой передач.

  Как часто следует заменять Датчик скорости автомобиля ?

  Не существует жесткого правила, которое помогло бы вам предсказать, как долго будет работать ваш датчик скорости вращения колеса.

  В отличие от выключатель стоп-сигнала или тормозной суппорт , который может прослужить столько же, сколько ваш автомобиль, вы можете ожидать, что ваш датчик скорости передачи прослужит от 30 000 до 50 000 миль .

  Однако, как и в случае с тормозными колодками, срок службы вашего датчика скорости также в значительной степени зависит от ваших условий вождения . Если датчик скорости часто подвергается воздействию дорожной соли и других соединений, он не прослужит так долго.

  Кроме того, следующие условия также могут сократить срок службы датчика скорости вашего автомобиля:

  • Неправильная установка датчика скорости
  • Электрические неисправности в проводке датчика скорости
  • Повреждение звукового кольца
  • Дефект магнитного датчика скорости или катушки индуктивного датчика
  • Загрязнение наконечника датчика скорости блок
  • Плохое техническое обслуживание автомобиля

  Во избежание угроз безопасности, если вы заметили такие симптомы, как ошибочные показания спидометра или неисправность круиз-контроля, подумайте о том, чтобы как можно скорее проверить свой VSS и заменить его, если он окажется неисправным.

  Сколько стоит датчик скорости Замена ?

  Стоимость замены датчика скорости зависит от марки и модели вашего автомобиля. Это также зависит от типа используемого в настоящее время датчика, например активного датчика, датчика VR, оптического датчика, датчика магнитного поля (датчик на эффекте Холла) или другого типа.

  Однако замена датчика скорости обычно не дорогая. Это не будет стоить больше, чем другие серьезные ремонты, такие как замена тормозной магистрали и главного цилиндра.

  При этом, скорее всего, вам придется заплатить от 200 до 400 долларов за замену датчика скорости автомобиля, будь то датчик Холла или другой тип.

  Чтобы получить более точную оценку, просто заполните эту онлайн-форму.

  Как заменить датчик скорости вашего автомобиля ?

  Вы можете попробовать заменить датчик скорости колеса вашего автомобиля самостоятельно.

  Но мы настоятельно рекомендуем обратиться за помощью от квалифицированного специалиста.

  Почему?
  Для начала вам понадобится несколько инструментов и защитное оборудование, чтобы безопасно выполнить замену датчика скорости автомобиля.

  , и они включают в себя:

  • Pliers
  • Multimeter
  • Scan Tool
  • Спектакля
  • Механические перчатки
  • ЗАЩИТЕ ГЛАЗЫ
  • и более
• . , вы можете столкнуться с неисправным спидометром или системой круиз-контроля, которая может поставить под угрозу безопасность дорожного движения и привести к дополнительным затратам на ремонт .

  Всегда лучше отвезти машину в автомастерскую или пригласить выездного механика .

  При найме механика не забудьте убедиться, что он:

  • Высококвалифицированный технический персонал
  • Используйте только высококачественные запасные части и инструменты
  • Предложите вам гарантию на обслуживание

  Чтобы понять, что такое датчик скорости замена обычно включает , вот пример того, что, скорее всего, сделает ваш механик:

  1. Вставьте сливной поддон или ведро под датчик, чтобы собрать любую вытекающую жидкость.

  2. Осторожно отсоедините датчик скорости автомобиля от системы трансмиссии.

  3. Снимите разъем между проводкой автомобиля и датчиком скорости.

  4. Ослабьте и снимите неисправный датчик скорости с помощью торцового ключа.

  5. Установите новый датчик скорости и подключите его к проводке.

  6. Запустите двигатель автомобиля и проведите тест-драйв, чтобы убедиться, что спидометр, система круиз-контроля и переключение передач работают должным образом.

  Но где найти квалифицированного механика, который сможет правильно проверить и заменить датчик скорости?

  Лучший способ сохранить ваш датчик скорости Под контролем: RepairSmith

  Если вы ищете простой способ отремонтировать датчик скорости, не ищите ничего, кроме RepairSmith, Удобное мобильное решение для ремонта и обслуживания автомобилей .

  Вот почему вы должны положиться на RepairSmith для всех ваших потребностей в датчиках скорости:

  • Замену датчика скорости можно выполнить на подъездной дорожке, поэтому вам не нужно везти свой автомобиль в автомастерскую
  • Все Ваши работы по ремонту и техническому обслуживанию датчиков скорости выполняются с использованием высокоточного и качественного оборудования и запасных частей
  • Вы можете легко заказать ремонт вашего датчика скорости в нашей онлайн-службе поддержки клиентов
  • Вы можете сэкономить деньги, воспользовавшись нашими предварительными и конкурентоспособными ценами.
  • Только Эксперт Мобильные техники Служба вашего автомобиля
  • Все ваши ремонтные работы поставляются с 12-месячной гарантией 12 000 миль

  Heap Speed ​​Sensor до Heap Speed ​​Densor до 9000

  009 Скорость

  Датчик скорости автомобиля является важным компонентом, обеспечивающим правильную работу спидометра, круиз-контроля и трансмиссии.

  Если вы едете с неисправным датчиком скорости, вы можете не знать, с какой скоростью вы едете, и поставить под угрозу свою безопасность и безопасность окружающих. Кроме того, у вас, вероятно, будет плохой опыт вождения из-за резкого и неравномерного переключения передач.

  Чтобы этого не произошло, наймите механика для осмотра датчика скорости колеса и его замены при необходимости.

  К счастью, RepairSmith делает наем мобильных техников проще, чем когда-либо!

  Все, что вам нужно сделать, это заполнить некоторую личную информацию в онлайн-форме, и сертифицированные мобильные механики приедут к вам на подъездную дорожку, чтобы выполнить проверку и замену датчика скорости или датчика температуры.

  Итак, если вы ищете беспроблемную и доступную ремонтную службу для требований к датчику скорости, свяжитесь с RepairSmith или узнайте больше через нашу службу поддержки сегодня!

  #Тормоза

  Поделитесь этой историей:

  Мастер по ремонту

  RepairSmith — это самый простой способ отремонтировать ваш автомобиль. Наши специалисты, сертифицированные ASE, доставят качественный ремонт и техническое обслуживание автомобиля прямо к вашему подъезду. Мы предлагаем предварительную цену, онлайн-бронирование и 12-месячную гарантию на 12 000 миль.

  Подпишитесь, чтобы получать советы по техническому обслуживанию, новости и рекламные акции, которые помогут поддерживать ваш автомобиль в отличной форме.


  Продолжая, вы соглашаетесь с Условиями обслуживания RepairSmith.
  и подтвердите, что ознакомились с Политикой конфиденциальности.
  Вы также соглашаетесь с тем, что RepairSmith может общаться с вами по электронной почте, SMS или телефону.

  Лаборатория автомобильной электроники Clemson: Датчики скорости автомобиля

  Датчик скорости автомобиля Основное описание Некоторые автомобильные системы полагаются на информацию о скорости автомобиля. для того, чтобы функционировать должным образом. Трансмиссии полагаются на информацию о скорости автомобиля для оптимизация стратегии переключения. Системы круиз-контроля должны отслеживать скорость автомобиля, чтобы произвести соответствующую регулировку дроссельной заслонки. Системы ABS, электроусилитель руля системы и системы управления двигателем также используют информацию о скорости автомобиля. Датчики скорости автомобиля традиционно устанавливались на трансмиссии или сзади. дифференциал, где следили за скоростью вращения приводного вала. Эти датчики могут обеспечить некорректная информация о скорости автомобиля, если у одной или нескольких шин плохое сцепление с дорогой или если автомобиль заносит. В последнее время стало более распространенным рассчитать транспортное средство скорость на основе информации от датчиков скорости вращения колес связанные с ABS и электронными системами контроля устойчивости. Датчики скорости автомобиля обычно бывают индуктивными или оптическими. Наиболее распространенные индуктивные датчики состоят из стержневого магнита поверх магнитного штифта, окруженного неподвижной катушкой. Этот датчик устанавливается на фиксированном расстоянии от ферромагнитного ротора с зубьями. Когда ротор вращается и зуб приближается к стержню, магнитный поток в катушке изменяется. Это изменение потока приводит к возникновению импульса напряжения на катушке. Модуль управления двигателем автомобиля подсчитывает эти импульсы напряжения и вычисляет скорость автомобиля. Оптические датчики также генерируют импульсы с частотой, соответствующей вращению ротора, но вместо измерения магнитного потока оптический датчик измеряет либо отраженный свет, либо свет, прошедший через щели. При использовании оптического датчика на роторе либо есть светлые и темные метки для оптического датчика для обнаружения отраженного света с помощью фотодатчиков, либо ряд щелей, которые позволяют свету от инфракрасного источника проходить и обнаруживаться фототранзистором на другой стороне. . Внедряются новые технологии, обеспечивающие более точное и надежное определение точной скорости автомобиля без необходимости вычисления и усреднения показаний датчиков скорости вращения колес. Hitachi разработала недорогой компактный датчик скорости, который измеряет скорость транспортного средства относительно земли с помощью радара миллиметрового диапазона [1]. Этот датчик обеспечивает возможность измерения скорости, даже когда все 4 колеса скользят. Другой интересной концепцией, которую можно использовать, является GPS. Используя датчик GPS, можно определить точное местоположение транспортного средства, таким образом, можно точно рассчитать скорость транспортного средства. Коммерчески доступной системой, основанной на этом принципе, является VBOX [2]. Производители Beru, Bosch, Continental, Delphi, Hitachi, Honeywell, Intermotor, Methode Electronics, MSC, Standard, TRW Для получения дополнительной информации [1] Технология датчика скорости относительно земли, разработанная для автомобилей, Physorg. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment * Name * Email * Website Save my name, email, and website in this browser for the next time I comment
