Диагностика системы управления зажиганием и двигателя а/м «Газель» |

Автомобили марки «Газель» самый популярный и доступный в России грузовик, предназначенный для перевозки небольших грузов. Так как количество таких автомобилей становится все большим и большим, нам стоит рассмотреть некоторые нюансы различных систем «Газели», например микропроцессорной системы зажигания, которая устанавливается на 406 модификацию. В данном случае мы рассмотрим диагностику автомобиля, хозяин которого жалуется на рывки, хлопки и потерю мощности.

Проверке подвернутся система питания, двигатель и зажигание. С помощью газового анализатора был проверен карбюратор, но не в работе первой и второй камер, отсечке, холостом ходе, а также обогащении на холостом режиме неполадок не было обнаружено. Далее двигатель. Проверка компрессии не выявила нарушений, показатели 9,6 кг/см² для 406 двигателя совпали с нормой, однако небольшое отклонение на 10% было выявлено при повторной проверке, поэтому при очередной проверке подверглись фазы газораспределения. Оказалось, что хлопки и рывки были следствием того, что на два зуба перескочила верхняя цепь.

%rtb-4%

Система газораспределения.

В 406й модификации, двигатель выглядит следующим образом: на каждый из двух выпускных и двух впускных цилиндров установлено по четыре клапана, правым распределительным валом (вид спереди) приводятся в действие выпускные, а левым — впускные. Гидрокомпенсаторы зазоров привода клапанов от кулачков распределительных валов позволяют не заниматься обслуживанием и регулировкой. Распределительные валы приводятся в движение от коленчатого вала двумя втулочными цепями.

Вид правильной сборки в ВМТ такта сжатия при положении поршня первого цилиндра привода распредвалов:

1. Выступ на крышке цепи (М1) должен совпадать с риской на звездочке коленчатого вала (2), горизонтально расположенные метки (9) на звездочках распредвалов (10, 12) должны совпасть с верхней плоскостью головки цилиндров.

2. Установочная метка (М2) на блоке цилиндров должна соответствовать риске на звездочке промежуточного вала.

Центр двадцатого зуба синхронизационного диска (3) должен находиться при данном положении валов строго напротив центра сердечника датчика положения коленвала (4). Синхронизационный диск (1) — это зубчатое колесо, на котором на расстоянии 6 градусов друг от друга расположены впадины в количестве 58 штук, две из которых отсутствуют для синхронизации. Две пропущенные впадины являются местом начала отсчета номеров зубов (15), причем нумерация идет в направлении обратного хода часовой стрелки. Однако регулировка системы газораспределения не привела к возврату былой мощности двигателя.

Теперь возьмемся за диагностику системы зажигания. Управление клапаном экономайзера принудительно холостого хода в шестнадцатиклапанном карбюраторном двигателе ЗМЗ — 4063 и зажиганием обеспечивается микропроцессорной системой МИКАС 5.4. Данная система, позволяющая в зависимости от условий эксплуатации и работы двигателя реализовать максимально оптимальный УОЗ, она состоит из проводов с соединителями, блока управления, комплекта исполнительных узлов и датчиков. Высокие удельные показания двигателя без опасения случаев калильного зажигания и детонации, обеспечены за счет эффективной идентификации блока управления детонационного сгорания каждого из цилиндров и датчика детонации. При повреждении датчиков, блоком мгновенно реализуется режим аварийного управления. Датчик положения коленвала — исключение, так как функционирование двигателя без него невозможно.

Электронный блок управления (ЭБУ) Микас 5.4

На моторном щите а/м установлен ДАД — датчик абсолютного воздушного давления на впускном трубопроводе (модель 0261230004 фирмы Бош), и соединен с задроссельным пространством во впускном трубопроводе двигателя. Количество воздуха, которое поступает в цилиндры двигателя, вычисляется блоком управления по измеренному значению. Этот датчик выглядит как электронное выносное интегральное устройство с рабочей камерой из кремния и специального порошка, которая имеет внутри образцовое давление. Проводимость чувствительных полупроводниковых элементов, расположенных внутри рабочей камеры меняется в прямой зависимости от ее механического расположения. Питание датчика обеспечивается стабилизированным напряжением в 5 В, а выходное напряжение величиной 0,4….4,65 В и линейно зависит от измеряемого давления, составляющего от 0,2 до 1,05 атмосфер и подключается с помощью трехконтактной вилки к жгуту проводов. Изменение баланса тензомоста вызывается смещением мембраны (т.е. рабочей камеры), поскольку резисторы включаются по мостовой схеме. Электронная схема обработки сигнала, размещенная на одной плате с чувствительным элементом, связана с этими резисторами.

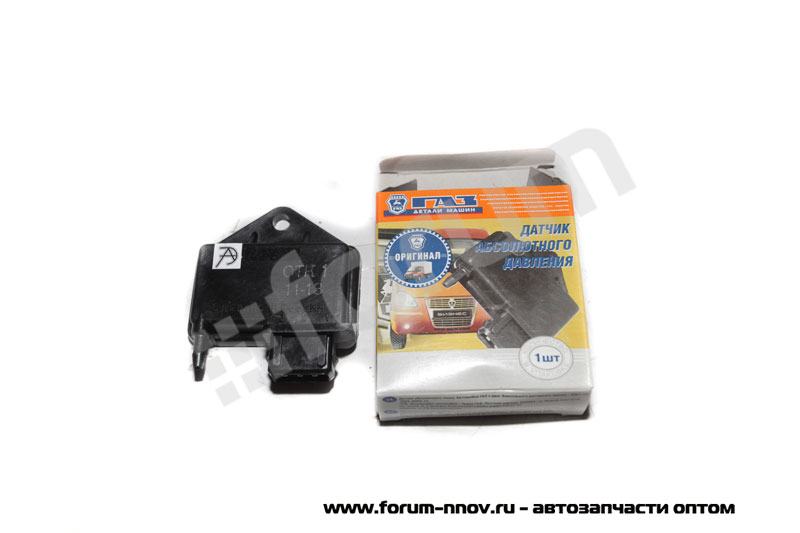

Датчик абсолютного давления (ДАД)

Чтобы определить температуру двигателя, автомобиль оснащается ДТохл (датчиком температуры охлаждающей жидкости) моделей 19.328, либо 40.5226, произведенными в России. Блок управляет клапаном экономайзера принудительно-холостого хода и также корректирует (УОЗ) в соответствии с измеренным температурным значением. Система управления состоит из катушки зажигания, электромагнитного клапана экономайзера принудительно-холостого хода и датчика детонации. ДТохл, установленный на внешней оболочке термостата системы охлаждения при помощи двухконтактного соединителя подключен к жгуту.

Датчик температуры охлаждающей жидкости (ДTохл)

Напротив венца зубчатого диска шкива коленвала в приливе крышки цепи механизма распределения газа, установлен, индукционного типа датчик положения коленвала (ДПКВ) модели 23.3847 пр-ва России, либо модели 0261210113 немецкой фирмы Бош, который соединяется гибким кабелем с трехконтактной электровилкой. Данный датчик имеет вид катушки с магнитным сердечником, с сопротивлением обмотки равном от 880 до 900 Ом. Чтобы обеспечить оптимальную работу системы управления, необходим зазор между зубьями диска и датчиком размером от 0,5 до 1 миллиметра. Для того чтобы избежать повреждения кабеля датчика вращающимися деталями генератора или двигателя, он должен быть закреплен максимально надежно, поскольку неисправность работы ДПКВ приводит к остановке работы двигателя.

%rtb-4%

Принципы работы.

С помощью сигнала датчика положения коленвала блок управления осуществляет вычисление частоты вращения, а определение величины циклового наполнения воздухом каждого из четырех цилиндров двигателя происходит за счет измерения абсолютного давления. Угол значения опережения зажигания, которые зависят от циклового наполнения и частоты вращения, и соответствующие частоте работы двигателя, хранятся в запоминающем устройстве блока. Данные угловые значения имеют дополнительную корректировку, зависящую от температуры охлаждающей жидкости. Обеспечение хороших тяговых свойств в данных условиях достигается увеличением угловых значений опережения зажигания в холодном двигателе. Также при обнаружении детонационного возгорания, обусловленного некоторыми факторами, например изменениями условий окружающей среды или применением низкооктанового топлива, блок управления скорректирует УОЗ. При повреждении датчиков абсолютного давления или температуры внешней среды блок управления активизирует аварийные программы и включает лампы диагностики. Снижение мощности, ухудшение динамических свойств, увеличение расхода топлива — все это результаты эксплуатации двигателя автомобиля с данными неисправностями. К тому же, кроме управления зажиганием в функции блока входит управление электромагнитным клапаном экономайзера принудительно — холостого хода, что при торможении а/м двигателем обеспечивает отключение топливной подачи. Значение вращений коленвала для отключения подачи топлива — 1860 оборотов в минуту, а для возобновления подачи — 1560 оборотов в минуту.

Общие рекомендации при потере мощности а/м «Газель».

Во-первых, необходимо проверить работу диагностической цепи и бортовую систему диагностики, поскольку при активации режима отображения хода должен выдаваться код неисправности 12. Для начала считывания кодов должны быть замкнуты десятый и двенадцатый контакты диагностической колодки.

Во-вторых, с помощью диагностического тестера произвести замеры параметров датчиков двигателя для сравнения их с типовыми значениями, установленными для «среднего» двигателя.

При условии наличия у мастера определенного опыта и точных параметров сигналов в вольтах для измерений может быть достаточно обычного осциллографа и мультиметра, но все же при наличии диагностического тестера будет возможным задать поправку УОЗ и проверить исполнительные устройства.

Двигатель ЗМЗ 406

Проверка тестируемой «Газели» на абсолютное давление выдала значение в 50 мбар при норме в 400-480, а повышение оборотов не вызвало повышения давления и его показания практически не изменялись.

Измерив, все показания, и протестировав все, что могло привести к тем жалобам, предъявленным хозяином «Газели», была установлена причина «недомогания» автомобиля, которая оказалась довольно таки банальной — трубка, соединяющая датчик давления и впускной коллектор была загрязнена. Неисправность была устранена, и автомобиль вернулся к хозяину почти в том же состоянии, что и при сходе с конвейера.

Однако на диагностику автомобиля может уходить гораздо больше времени, иногда даже целый день, поскольку неисправности могут быть не только фиксированными, но и «плавающими».

Датчик абсолютного давления 45.3829, устройство, работа, проверка

Датчики системы управления двигателем

23.09.2016 grozi Оставить комментарий

В основе работы датчика абсолютного давления 45.3829 лежит тензорезистивный эффект, изменение сопротивления проводника в результате его деформации. Обычно такой датчик изготавливают из кремниевой пластины, часть которой вытравливают до образования тонкой мембраны.

Датчик абсолютного давления 45.3829, устройство, принцип работы и характеристики.

Методом ионной имплантации на мембране датчика выполняют четыре тензорезистора с межэлементными соединениями образующими мостовую схему. При изменении давления мембрана прогибается, и сопротивления тензорезисторов изменяются, причем резисторы соединены так, что при прогибе мембраны сопротивление резисторов R1 и R3 возрастает, а у R2 и R4 — уменьшается. В результате достигается высокая чувствительность измерительного моста.

Принцип действия тензорезистивного датчика абсолютного давления 45.3829.

Величина Uвых не превышает 0,1 Вольт, поэтому в реальных датчиках используют усилительно-преобразовательные схемы, обеспечивающие уровень выходного напряжения датчика в несколько вольт и кроме того, реализующие компенсацию температурной погрешности датчика.

Датчик абсолютного давления 45.3829 измеряет разность между атмосферным давлением и давлением во впускном трубопроводе. В корпусе датчика размещена мембрана, снабженная напыленными тензорезисторами и нагруженной пружиной в надмембранной полости. Резисторы выполнены по мостовой схеме. Электрическая схема усиления сигнала содержит электрические выводы размещенные в разъеме.

Полость датчика через штуцер подвода разрежения сообщается с впускным трубопроводом. При изменении давления во впускном трубопроводе мембрана механически воздействует на тензорезисторы, баланс тензометрического моста нарушается, чем вызывается изменение напряжения на выходе датчика. Датчик имеет линейную характеристику зависимости выходного напряжения 0,40-4,65 Вольт от измеряемого давления 0,020-0,105 мПа.

Информация об изменении давления во впускном трубопроводе необходима электронному блоку управления для оценки нагрузки на двигатель, по количеству воздуха поступающего в двигатель, и соответствующей корректировки угла опережения зажигания.

Основные характеристики датчика абсолютного давления 45.3829.

— Диапазон измерения, кПа : 20-105
— Номинальное напряжение, В : 5
— Соответствующее выходное напряжение, В : 0,4-4,65
— Ток потребления, мА : 15
— Габаритные размеры, мм : 61 х 73 х 23

Проверка исправности датчика абсолютного давления 45.

3829.

Для проверки исправности датчика абсолютного давления 45.3829 на его вход необходимо подать напряжение в 5,1 Вольт.

На выходе датчика должно быть напряжение, равное 4,6-4,8 Вольт. Если искусственно создавать на штуцере датчика разрежение, то напряжение на выходе датчика должно падать.
