Вступление

С введением новых поправок в ПДД, а именно о том, что движение автомобилей в городе должно осуществляться со включённым ближним светом или ДХО, поэтому нагрузка на электроприборы возросла. Более часто стали выходить из строя лампы, предохранители и переключатели света. Лада Приора в этом случае не исключение, довольно часто встречается такая неприятная поломка, как выход из строя модуля управления светом. В данной статье речь пойдет о его самостоятельном ремонте без финансовых затрат.

Причины поломки МУС

Как казалось бы выход из строя модуля управления светом на
Приоре зависит от количества включений и отключений фар, но это не так. Больше
всего поломок случается не из-за физических воздействий человека на данный
электроприбор, а именно из-за нагрузки от постоянно включённых фар. Как это объясняется?!
Длительная езда со включёнными фарами провоцирует нагрев дорожек в плате МУСа,
тем самым при нагреве электропроводки повышается ее сопротивление и происходит
обрыв этих дорожек.

Приора с дневными ходовыми огнями

Данная проблема встречается довольно часто и большинство приороводов бегут в магазин и покупают новый модуль по совсем недешёвому прайсу. Никогда не торопитесь покупать МУС, так как его можно отремонтировать, не затратив на это ни копейки.

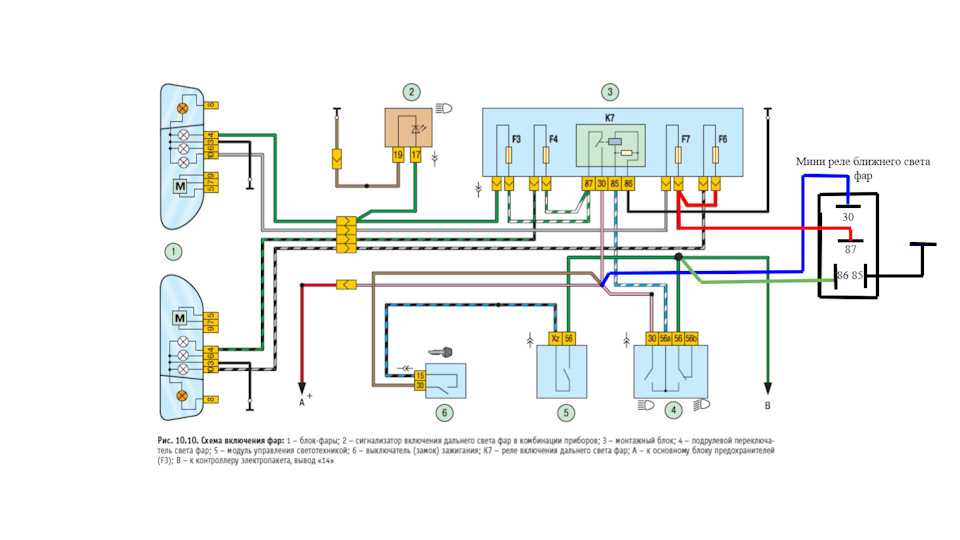

Если же модуль управления светом отказал в дороге, то Вы можете прочитать, как включить свет при не работающем МУСе на Приоре тут.

Ремонт МУСа

Для ремонта блока управления светом понадобиться лишь
небольшие навыки владения паяльником, сам паяльник и припой.

Чтобы отремонтировать блок света его необходимо демонтировать.

• Снимаем крышку блока предохранителей, повернув три фиксатора на 90°.

• Откручиваем шуруп крепящий МУС вынимаем его и отсоединяем от фишки.

Разборка модуля

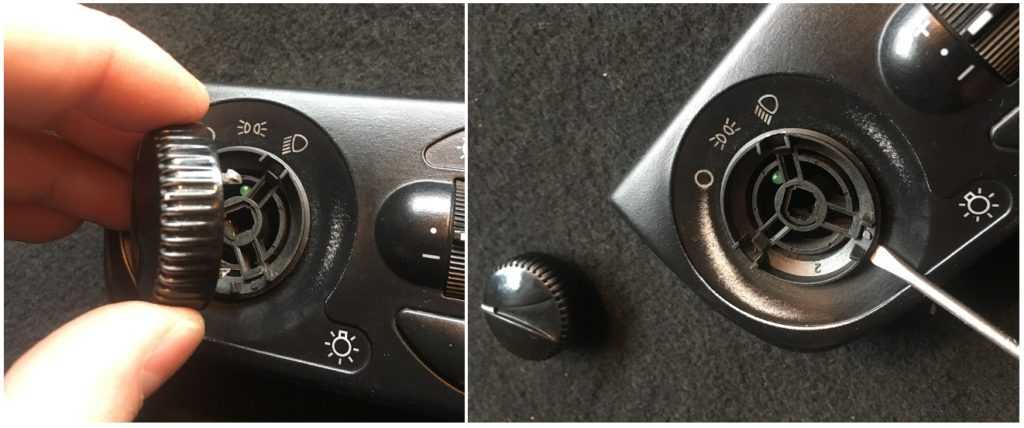

• Тянем переключатель вверх и снимаем его, затем поддеваем отверткой нижнюю часть переключателя и вынимаем ее.

• Аккуратно отгибаем 4 пластиковых фиксатора, будьте осторожны пластик не эластичный и легко ломается.

• Снимаем фронтальную крышку МУСа, и вынимаем плату надавливая с обратной стороны на контакты, плата приподнимется. Не прилагайте больших усилий, дабы не повредить плату!

• Блок управления светом разобран и можно приступать к пайке. На фото отмечены места, которые больше всего подвержены нагрузки и являются виновниками в неисправности модуля их необходимо пропаять.

• После того как контакты будут пропаяны рекомендуется зачистить пятно контактов, надфилем или наждачной бумагой.

• После ремонта собираем модуль в обратной последовательности и устанавливаем на место.

Как можно заметить ничего сложного в ремонте блока управления светом нет.

Надеемся, наша статья была вам полезна.
