Блок управления январь 7 2

Сегодня пойдет речь о ЭБУ январь 7.2, всеми нами любимый и надежный эбу.
Тема изжевана тысячу раз, но всё же может кому то будет интересно!

Январь 7.2 — функциональный аналог блока Bosch M7.9.7, «параллельная» (или альтернативная, кому как нравится) с М7.9.7 отечественная разработка фирмы «Итэлма». Январь 7.2 внешне похож на M7.9.7 — собран в аналогичном корпусе и с таким же разъемом, его можно без всяких переделок использовать на проводке Bosch M7.9.7 с использованием того же набора датчиков и исполнительных механизмов.
В ЭБУ используется процесcор Siemens Infenion C-509 (такой же, как в ЭБУ Январь 5, VS). ПО блока является дальнейшим развитием ПО Январь 5, с улучшениями и дополнениями (хотя это вопрос спорный) — например, реализован алгоритм «anti-jerk», дословно «противотолчковая» функция, призванная обеспечить плавность при трогании и переключениях передач.
ЭБУ выпускается фирмами «Итэлма» (хххх-1411020-82 (32), прошивка начинается на букву «I», например, I203EK34) и «Автэл» (хххх-1411020-81 (31), прошивка начинается на букву «А», например, A203EK34). И блоки и прошивки этих блоков полностью взаимозаменяемые.
ЭБУ серий 31 (32) и 81 (82) совместимы аппаратно сверху вниз, то есть прошивки для 8-кл. будут работать в ЭБУ 16-кл., а наоборот — нет, т.к в 8-кл блоке «не хватает» ключей зажигания. Добавив 2 ключа и 2 резистора можно «превратить» 8-кл. блок в 16 кл. Рекомендуемые транзисторы: BTS2140-1B Infineon / IRGS14C40L IRF / ISL9V3040S3S Fairchild Semiconductor / STGB10NB37LZ STM / NGB8202NT4 ON Semiconductor.

Для «классики» разработан ЭБУ 21067-1411020-11 (12) под комплектацию без датчика детонации, с ДМРВ «Сименс-VDO». Такая модификация устанавливается на двигатели объемом 1,6 литра. И, как водится, в блоке не установлены элементы канала детонации. На фото, представленном ниже видны «недостающие» элементы. Таким образом, применить такой ЭБУ на переднем приводе нельзя (хотя вообще, конечно, можно, но без канала ДД, с тщательно настроенным зажиганием), а наоборот, естественно, можно.

Первое ПО на 1,5 литровые двигатели — 203EK34 и 203EL35 попило много крови у владельцев авто с таким ПО. На этих модификациях постоянно возникал «протрой» при переключении передач. ВАЗ выпустил версию 203EL36 без этого дефекта и распорядился не привлекая внимания перешивать ЭБУ на сервисных станциях технического обслуживания…
Для данного типа ЭБУ реализовано полное программное отключение ДК и регулировка содержания СО в отработанных газах, то есть, перевод на нормы токсичности Россия-83.
ЭБУ «Январь 7.2» производимый для установки на а/м «Калина» являются аппаратной «мутацией» и несовместимы с «переднеприводными». Отличия незначительны — в канале управления клапаном адсорбера и бензонасоса, но они не дают использовать ПО от модификаций 2111/21114, то есть «калиновские» ЭБУ можно использовать только с соответствующим «родным» ПО или ПО на его основе.
__________________________________________________________________________

Типовые параметры для данного эбу для диагностики:

Диагностику делаем программой OpenDiagFree 1.3.9

Теперь прошиваем на примере ваз 2110
I205DO54 Январь 7. 2 21124-1411020-32 21124 Евро-2
Как читали выше что I что А между собой Взаимозаменяемы!

Этап1.
Нам потребуется:
1. К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой)
2. АКБ, или БП (12V)
3. Программа (в моем случае winfe_1.13)
4. Авторская(или стоковая) прошивка. в моем случае i205LR54_v7.3.bin

5. Блок снять для удобства работы на столе.
PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ

Ищем где находиться ваш блок(в ваз 2110-12 он находиться в центральной консоли за лючками, около правой ноги водителя, и левой пассажира)

Схема подключения к блоку:

Для подключения можно приобрести такой разьем

Либо сделать провода самостоятельно.(из проводов и клемм, не забываем ставить кнопку на подачу питания по схеме 13 контакт!)

ЭТАП 2.
Теперь когда всё подготовили
Переходим к программе winfe_1. 13
(программа работает как из по Win ХР так и из под Win 7)
Открываем программу
Выбираем Январь 7.2
Выставляем Порт(Щелкаем и выбираем тот на котором Адаптер)
Выставляем скорость 57600

Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись «Связь с ЭБУ», если не появилось выключаем питание сек на 5-10 и включаем опять. Если не появляется, проверяем правильность подключения!

Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате «bin» весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надо Декриптовать программой «Enigma»

Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим.

После репрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!

Этап 3.
Далее если надо удалить иммо

Есть несколько путей.
a. Скаченный нами ЕЕПРОМ в HEX редакторе отредактировать на FF
b. Залить Чистый ЕЕПРОМ
Качаем ищем свой чистый EEPROM

Нажимаем запись ЕЕПРОМ…выбираем наш еепром(чистый, или редактированный)…
Залилось, отключаем несем в авто. Иммо убито.
Иногда еще требуется отрезать провод иммо. Чтобы не прописался заново.

ВНИМАНИЕ! Если после ЭТАПА 2 авто заблокировал ИММО(ссать кипятком пока еще рано!))), произведите ЭТАП 3.
Если всё таки требуется иммобилайзер. Переобучите ИММО.

Переобучение ИММО
Красный — и рабочий ключ потребуется
• Закрыть двери.
• Включить КРАСНЫМ ключом зажигание.
• 3 писка. Вытащить ключ.
• Быстро (в течение 5-6 секунд) включить ЧЕРНЫМ зажигание.
• 3 писка + 2 писка.
• Быстро (в течение 5-6 секунд) включить КРАСНЫМ зажигание
• 3 писка + 2 писка.
• Выключить зажигание КЛЮЧ В ЗАМКЕ.
• 1 писк.
•Быстро (в течение 5-6 секунд) включить зажигание на 5 СЕКУНД! (Внимание! Обязательно дождаться Сигнала)
• Мигнула аварийка, бибикнул сигнал
• Выключить зажигание. КЛЮЧ В ЗАМКЕ до погасания машинки на панели.

Двухрежимная прошивка для ЭБУ Январь-7.2 предназначена для чип-тюнинга автомобилей с ЭБУ типа Январь-7.2, оснащенных системой газобаллонного оборудования (ГБО) третьего и четвертого поколений (GBO-3 и GBO-4)

• поддержка регулировки СО с диагностического оборудования в версии GBO-3
• в версии GBО-3 при работе на бутане отключен бензонасос и форсунки, правлен УОЗ во всех режимах работы, в обоих наборах отключены ДК, адсорбер и диагностика пропусков воспламенения.
• в версии GBO-4 при работе на бутане правлен УОЗ во всех режимах и отключена диагностика пропусков воспламенения.

• Для загрузки прошивок в ЭБУ Январь-7. 2 необходимо использовать загрузчик CombiLoader производства (SMS ), ChipLoader 1.95, ChipLoader 1.96 производства (CHIPSOFT) или любой другой позволяющий работать с FLASH AM29F200B

Два режима в ЭБУ Январь-7.2

Переключение на использование второго набора калибровок производится подачей +12 вольт на 57-й контакт разъема ЭБУ непосредственно с управляющего провода «газового» клапана системы ГБО.

Для грамотного переключения рекомендуется доработать ЭБУ, переставив резистор как на представленной фотографии:

Итог: На этом история, прошивка, иммо, обучение, двухрежимки и всё что с ним связано подходит к концу!

Полезно:
Доработка блока из 8v в 16v
Также данные блоки откатывают онлайн на инженерном блоке, и заливают в блок 7.2
Все о Январь 7.2+
Все о М73
Все о М74
ВНИМАНИЕ! ВНИМАНИЕ! ВНИМАНИЕ!
Инфа была собрана со всего Интернета(в том числе и Драйв2, ЧипТюнер) для удобства штатного пользователя!
(перечислить всех авторов просто нереально, некоторые материалы, фотоматериалы были также взяты с DRIVE2 и Интернета. Да простят меня люди за то что взял их фотоматериалы!)
Спасибо за внимание!
И Помните:
Всё что вы делаете — вы делаете на свой страх и риск

Запись больше для себя, будет корректироваться в случае необходимости. Собираю информацию! Сам не переделывал и не снимал защит. НЕ НУЖНО МНЕ ПИСАТЬ И ЗАДАВАТЬ ВОПРОСЫ НА КОТОРЫЕ У МЕНЯ НЕТ ОТВЕТОВ!

Разновидности блоков управление из серии Январь 7.2 / 7.2+ и М73 по моделям двигателей для разных автомобилей.

Все контроллеры (ЭБУ) этих серий имею 81-контактный разъем, то есть выполнены на один тип проводки.

Производится на двух разных производствах:
— Итэлма. Первый элемент в обозначении прошивки — литера «I».
— Автэл. Первый элемент в обозначении прошивки — литера «А».

Эти ЭБУ абсолютно взаимозаменяемые по прошивкам и проводке, то есть 31 блок идентичен 32, а 81 идентичен 82. Блоки для 8V и 16V несовместимы, т.к в 8V отсутствуют ключи управления 2-мя катушками зажигания. Январь 7.2 совместим по проводке с Bosch M7.9.7, то есть их можно менять друг на друга (естественно, соответственно комплектации (8 или 16 кл.) и со своим ПО).

Автэл 7.2 Е-2 1,5л 8кл
2111-1411020-81
Ителма 7.2 Е-2 1,5л 8кл
2111-1411020-82

Автэл 7.2 Е-2 1,6л 8кл
21114-1411020-31
Итэлма 7.2 Е-2 1,6л 8кл
21114-1411020-32

Автэл 7.2 Е-2 1,6л 16кл
21124-1411020-31
Итэлма 7.2 Е-2 1,6л 16кл
21124-1411020-32

Автэл 7.2 Е-2 1,6л 8кл (21067) нет канала ДД*
21067-1411020-11**
Итэлма 7.2 Е-2 1,6л 8кл (21067) нет канала ДД*
21067-1411020-12**

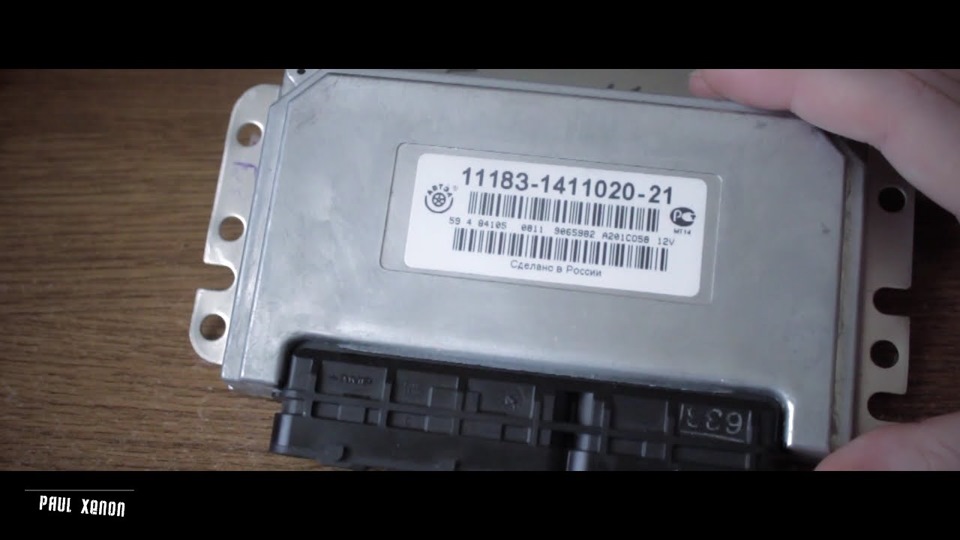

Автэл 7.2 Е-2 1,6л (Калина)
11183-1411020-21
Итэлма 7.2 Е-2 1,6л (Калина)
11183-1411020-22

ОПП 7.2 Е-2 1,8л 8кл (2130) нет канала ДФ
2130-1411020-13

Прошивки начинающиеся на «I» полностью аналогичны и совместимы с прошивками начинающимися с буквы «А». Этот буквенный код обозначает производителя. «I» — Итэлма, «А» — Автэл. ОПП — Опытное Промышленное Производство.

НЕ РЕКОМЕНДУЕТСЯ! Использовать блоки управления двигателем серии Январь 7.2 от автомобилей Калина. Блок отличается некоторыми особенностями, поэтому во избежание различного рода затруднений с калибровками и аппаратным обеспечением (датчиками и исполнительными механизмали) лучше работать с обычными блоками 7.2.

* — ДД (Датчик детонации) полностью отсутствуют элементы на плате контроллера (ЭБУ).
** — канал ДФ (Датчик Фаз) распаян на плате ЭБУ, отсутствует соответствующий контакт в колодке штатной косы Классики и, конечно, соответстующий повод). Неоходима доработка при необходимости использования данного датчика на косе от Классики. (т.е. разборка колодки и установка соответствующего ему пина и как следствие прокладка провода и установка разъёма и самого датчика)
______________________________________________________________

В народе часто называется Январем 7.3. Это не верно. Данный ЭБУ выпускается и устанавливается на конвейере ВАЗ на автомобили третьего экологического класса, выпуска после ноября 2007.

Блоки производятся двумя российскими производителями — Итэлма и Автэл. ПО для переднеприводных ВАЗ серий 308 (1,6, 16V) и 317 (1,6 8V) у данных производителей несовместимо. Хотя блоки и идентичны аппаратно, ПО по разному использует возможности процессора и заливать ПО нужно только в соответствии с производителем блока — в «итэлмовский» ЭБУ только «ителмовский» софт (I308…, I317…), в ЭБУ производства «Автэл», только «автэловский» (А308…, А317…). ПО для «классики» все проще — одним и тем же ПО можно программировать ЭБУ любого производителя (А327… или I327…).

Автэл М73 Е-3 1,6л 8кл
21114-1411020-11
Итэлма М73 Е-3 1,6л 8кл
21114-1411020-12

Автэл М73 Е-3 1,6л 16кл
21124-1411020-11
Итэлма М73 Е-3 1,6л 16кл
21124-1411020-12

Автэл М73 Е-3 1,6л 8кл (21067)
21067-1411020-21
Итэлма М73 Е-3 1,6л 8кл (21067)
21067-1411020-22

Автэл М73 Е-3 1,6л 8кл (Калина)
21114-1411020-41
Итэлма М73 Е-3 1,6л 8кл (Калина)
21114-1411020-42

Автэл М73 Е-3 1,4л 16кл (Калина) МТ, АС
11194-1411020-01
Итэлма М73 Е-3 1,4л 16кл (Калина)
11194-1411020-02

Автэл М73 Е-3 (Приора) Внимание! Защищенное ПО!
21126-1411020-11
Итэлма М73 Е-3 (Приора)
21126-1411020-12

Автэл М73 Е-3 (Приора)
21126-1411020-31
Итэлма М73 Е-3 (Приора)
21126-1411020-32

ОПП М73 Е-3 1,8л 16кл
21128-1411020-11

Внимание! Прошивки Итэлма и Автэл для систем М73 (передний привод) несовместимы.
М73ителма до 2009 Года были все открытые главное чтоб болк был без всяких точек и надписей дпкв.

ОЧЕНЬ ВАЖНО! Начиная с конца 2009 года все новые версии ЭБУ M73 являются «закрытыми», то есть защищенными от чтения и записи прошивки обычными способами. При попытке чтения такого ЭБУ через BootLoader процессора, считанный дамп будет содержать «мусор» в виде последовательности байт: 9B 00 9B 00 9B 00… При попытке чтения диагностическим методом (без вскрытия ЭБУ) загрузчик выдаст сообщение «Ошибка запуска бутлоадера».
Обратите внимание, что в этом случае нельзя производить попытку записи прошивки в блок обычными способами, это может привести к полной неработоспособности ЭБУ!
Про Удаление защиты с блоков М73 Автел

Изменения в аппаратной реализации. В 2010 г. появились новые версии аппаратной реализации ЭБУ M73. С целью удешевления из схемы была удалена микросхема TDA3664, которая обеспечивала питание процессора (и, соответсвенно, ОЗУ) во время отключения зажигания. Разумеется, при этом данные всех адаптаций терялись бы, но в новых прошивках I(А)303CF06 и I(А)327RD08 перед отключением питания процессора данные адаптаций записываются в EEPROM. При включении зажигания содержимое из EEPROM записывается в ОЗУ, таким образом, ЭБУ ведет себя точно также, как если бы питание не отключалось. Для того, чтобы реализовать этот алгоритм, в блоке должна быть установлена микросхема EEPROM 95160 (или Atmel 25160), вместо ранее устанавливаемой 95080. Таким образом, получается, что для работы старых версий прошивок в ЭБУ должна быть установлена TDA3664 и EEPROM любого размера, а для новых прошивок — TDA3664 не нужна (но если установлена, то не помешает работе), а EEPROM должна быть удвоенной емкости (95160 или 25160). Учитывайте данные особенности при чип-тюнинге этих ЭБУ, в противном случае, система не сможет нормально работать. Следует заметить, что последние блоки M73 старой аппаратной реализации уже имели EEPROM удвоенной емкости, поэтому, они наиболее универсальны, в них можно «лить» любую прошивку.
В начале 2010 г. появились разновидности ЭБУ с заводской наклейкой-стикером «ДПКВ», которая расположена справа от основного стикера. При этом идентификатор прошивки (и сама прошивка) остались прежними. В таких ЭБУ изменена полярность подключения датчика положения коленчатого вала на обратную (это связано с изменениями в проводке автомобиля).
______________________________________________________________

Итэлма 7.2+ Е-2 1,5л 8кл
2111-1411020-32
Автэл 7.2+ Е-2 8кл
21114-1411020-31

Итэлма 7.2+ Е-2 8кл
21114-1411020-32
Автэл 7.2+ Е-2 16кл
21124-1411020-31

Итэлма 7.2+ Е-2 16кл
21124-1411020-32
Автэл 7.2+ Е-2 Калина
11183-1411020-22

Итэлма 7.2+ Е-2 Калина
11183-1411020-21

Итэлма 7.2+ Е-2 1,6л 8кл (21067)
21067-1411020-12
______________________________________________________________

Есть в сети замечательный проект ecusystems.ru/, можно его исползовать для того что бы заниматься ЧИП-тюнингом.
В общем-то для этого и были перечисленны выше блоки управления.

Почему Январь 7.2?
Ответ: Потому что есть софт. В сети можно найти рабочий CTPro 3.21 и его достаточно для того, что бы работать с калибровками для этого блока. Так же есть бесплатные программы для откатки БЦН и ПЦН, а так же УОЗ. Это раз. Два потому что легко шьётся, то есть без перепаек и переделок. То есть если вы не хотите самостоятельно изучать тему откатки программ управления двигателем (прошивки) в сети уже есть куча готовых прошивок. Которые вы можете как скачать, так и купить в сети на специализированных ресурсах, или почти в каждом сервисе кто занимается компьютерной диагностикой. Перепрошивка блока займёт 10 минут.
Основные переделки здесь это если вам нужен инженерный блок! Тогда вопрос встаёт о приобретение дополнительной платы с микросхемой памяти для превращения обычного блока в инженерный. Ну и сообветственно её впайка в блок. (можно купить готовый, но я бы лучше потратил деньги в первую очередь на покупку ШДК)
Читаем ЗДЕСЬ

Теперь о том почему М73. Потому что не нужно ни чего переделывать. Алгоритм работы как у Январь 7.2. Далее достаточно памяти в самом блоке чтобы не паять дополнительный блок с микросхемой для превращения в случае с Январь 7.2 его в инженерный блок. То есть просто берём М73 и он уже практически годов для использования как инженерник. Правда софт прийдёся купить на выше указанном ресурсе.
Читаем ЗДЕСЬ

Теперь про Январь 7.2+.
Его достаточно просто переделать в блок М73.
Вот картинка на ней показано куда перенести резисторы для переделки м73 в январь 72+и наоборот.

когда Январь 7.2+ переделывается в М73, возможны ситуации, когда загорается «Check Engine», выдавая ошибки «обрыв цепи главного реле» и «борт напряжение ниже порога». В этом случае необходимо проконтролировать наличие резистора номиналом 90,9 кОм, стоящего в цепи от 44 ножки ЭБУ до процессора. Расположение смотрите на фото:
