Предохранители Фольксваген Джетта 6 и реле с описанием назначения и схемами блоков

ФольксвагенКомментарии: 13

Volkswagen Jetta 6 поколения был предоставлен в 2010 году в США. На территории Европы продажи начались в 2011 году. В России же данный автомобиль производился в 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 годах. За это время он прошел реслинг. В данной публикации мы предоставим описание блоков предохранителей и реле Фольксваген Джетта 6, покажем схемы и фотографии блоков в которых они расположены. Выделим предохранитель отвечающий за прикуриватель. Так же покажем расположение всех электронных блоков управления и предложим для скачивания руководство по их обслуживанию.

Содержание

• 1 Общее расположение блоков управления
• 2 Блоки в салоне
  • 2.1 Блок предохранителей
    • 2.1.1 Вариант 1
    • 2.1.2 Вариант 2
  • 2.2 Блок реле
    • 2.2.1 Вариант 1
    • 2.2.2 Вариант 2
• 3 Блок под капотом
  • 3. 1 Назначение реле
  • 3.2 Отдел плавких вставок
• 4 Руководство Фольксваген Джетта 6

Общее расположение блоков управления

Схема

Описание

Блоки в салоне

Блок предохранителей

Находится под панелью. Для доступа уберите защитную крышку.

Фото – пример

Схема

Обозначение

Вариант 1

За прикуриватель отвечает предохранитель номер 30 на 20А.

Вариант 2

F1	(10A) Нагревательный резистор жиклера омывателя
F2	(5A/7,5A) Замок рулевой колонки
F3	(10A) Комбинация приборов
F4	(2A/10A) Приемо – передающее устройство телефона
F5	(7,5A) Левый задний противотуманный фонарь
F6	(10A) Многофункциональный блок управления, Камера заднего вида
F7	(5A) Реле противотуманных фар, регулятор яркости подсветки выключателей и комбинации приборов, фонарь освещения номерного знака
F8	(7.5A) Выключатель насоса омывателя стекол и системы очистки фар, насос стеклоомывателя
F9	(5A) Блок управления подушками безопасности, (15А) блок управления системы определения занятости сиденья
F10	(10A) Правый подрулевой переключатель
F11	(10А) Левая фара, (Газоразрядная фара)
F12	(10А) Правая фара, (Газоразрядная фара)
F13	(5A) Электрохромное внутреннее зеркало, датчик освещенности, блок управления парковочного ассистента, датчик загрязнения воздуха, датчик высокого давления, Блок управления Climatronic, клавиша контроля давления в шинах, клавиша отключения ASR и ESP, выключатель фонарей заднего хода, выключатель режима старт-стоп, нагревательный резистор левого жиклера омывателя, нагревательный резистор правого жиклера омывателя, переключатель регулировки зеркал, клавиша включения обогрева наружных зеркал, блок управления системы адаптивного освещения и корректора фар
F14	(10A) Левый подрулевой переключатель, блок управления ABS, блок управления топливного насоса, блок управления распознавания прицепа, стабилизатор напряжения, инвертор с розеткой, 12 В — 230 В, диагностический интерфейс шин данных
F15	(10A) Разъём, 16-контактный, (Диагностический разъём), регулятор яркости подсветки выключателей и комбинации приборов , регулятор корректора фар, реле приточного вентилятора, расходомер воздуха, нагревательный резистор системы вентиляции картера двигателя, блок управления системы подавления вибраций, левая фара головного света, исполнительный электродвигатель корректора левой фары, правая фара головного света, исполнительный электродвигатель корректора правой фары
F16	(10A) Реле дополнительного насоса системы охлаждения, топливный насос, клавиша электропривода.
F17	(10A) Противоугонная система и её реле
F18	(15A) Левая фара
F19	(15A) Правая фара
F20	(10A) Выключатель зажигания и стартера, переключатель Tiptronic, блок управления автоматической коробки передач, блок управления датчиков селектора, блок управления Climatronic, устройство приема радиосигнала дополнительного жидкостного отопителя
F21	(15A/20A) Блок управления бортовой сети, реле двухтонового звукового сигнала, сигнал высокого тона, сигнал низкого тона
F22	(7,5A/20A) Выключатель зажигания и стартера, блок конвертера, датчик охраны салона, реле сирены сигнализации, звуковой сигнал противоугонной сигнализации
F23	(10A) Блок управления бортовой сети, переключатель освещения, датчик дождя и освещённости, датчик магнитного поля для компаса
F24	(10A) Блок управления системы адаптивного освещения и корректора фар
F25	(15A) Трансмиссия, Селектор АКП
F26	(15A) Вакуумный насос усилителя тормозов
F27	(1A) Спиральный кабель подушки безопасности с контактным кольцом
F28	(40A) Реле для работы в режиме автономного отопителя
F29	(1A) Многофункциональный блок управления, Выключатель зажигания и стартера
F30	(20A) Прикуриватель, розетки
F31	(30A) Выключатель освещения
F32	(20A) Выключатель освещения
F33	(40A) Выключатель отопителя и выбора режима работы, реле приточного вентилятора, блок управления климатической установки, переключатель приточного вентилятора
F34	(15A) Лампа левой фары дальнего света, лампа правой фары дальнего света, блок управления комбинации приборов
F35	(10A) Блок управления рулевой колонки, диагностический интерфейс шин данных, выключатель звукового сигнала
F36	(25A) Многофункциональный блок управления
F37	(15A) Левая фара, лампа левой секции дневного режима освещения
F38	(15A) Правая фара, лампа правой секции дневного режима освещения
F39	(20A) Реле ближнего света
F40	(15A) Блок управления электрооборудованием прицепа
F41	(15A) Блок управления электрооборудованием прицепа
F42	(20A) Блок управления электрооборудованием прицепа
F43	(30A) Блок управления электрооборудованием двери пассажира
F44	(30A) Реле обогрева заднего стекла, обогрев заднего стекла, блок управления бортовой сети
F45	(30A) Блок управления двери водителя, блок управления двери переднего пассажира
F46	(30A) Блок управления левой задней двери, блок управления правой задней двери
F47	(15A) Топливный насос
F48	(20A) Многофункциональный блок управления
F49	(40A) Приточный вентилятор, Блок управления Climatronic
F50	(30A) Подогреватель сидений
F51	(20A) Люк
F52	(20A) Звуковой сигнал
F53	(15A) Переключатель регулировки положения поясничного подпора сиденья водителя
F54	(15A) Реле противотуманных фар
F55	(20A) Переключатель освещения, левый подрулевой переключатель
F56	(10А) Электроника управления электроприводом и силовыми цепями электропривода
F57	(15A/25A) Аудиосистема, навигационная система
F58	(30A) Инвертор с розеткой, 12 В
F59	(15А) Реле разблокировки вентилятора, АКБ
F60	(30A) Блок управления дополнительного отопителя

За прикуриватель отвечает предохранитель номер 30 на 20А.

Блок реле

Расположен над блоком с предохранителями.

Вариант 1

Назначение реле

1. Конвертер, E-Box Low, (AW0)
2. Реле вентилятора приточного воздуха
3. Рабочее реле автономного отопителя
4. Реле топливного насоса (FP), Реле блока питания компонентов двигателя, Реле вспомогательного насоса охлаждающей жидкости
5. Реле ближнего света
6. Реле вентилятора приточного воздуха
7. Клемма 75, реле питания 1
8. Двухтональное сигнальное реле, Реле омывателя фар
9. Реле источника питания (клемма 50)
10. Клемма 15, реле питания 2
11. Реле обогрева заднего стекла
12. Реле топливного насоса 2, Термостойкое реле, реле форсунки холодного запуска, Реле топливного праймера
13. Реле источника питания (клемма 50)
14. Клемма 15, реле питания
15. Реле противотуманных фар

Вариант 2

Схема

Расшифровка

• R1 – Двухтональное сигнальное реле, реле омывателя фар
• R2 – реле электропитания (клемма 50), реле стартера 2
• R3 – Реле топливного насоса, реле холодного пуска
• R4 – Реле насоса циркуляции охлаждающей жидкости, реле топливного насоса
• R5 – Клемма 75, реле питания 1
• R6 – Реле источника питания (клемма 50), реле стартера
• R7 – Клемма 15, реле питания
• R8 – Реле ближнего света
• R9 – Клемма 15, реле питания 2
• R10 – Клемма 75, реле питания 1, смена хода
• R11 – Реле противотуманных фар, реле вентилятора
• R12 – Конвертер

Блок под капотом

Он находится с правой стороны, рядом с аккумулятором и закрыт защитной крышкой.

Фото пример

Описание

Назначение реле

1. Реле насоса вторичного воздуха
2. Реле насоса системы охлаждения
3. Реле подачи воздуха, Реле электропитания клеммы 30
4. –
5. –
6. Реле свечей накала

Отдел плавких вставок

Сбоку блока расположены предохранители высокой мощности в виде плавких вставок.

Схема

Обозначение

• 508 –  резьбовое соединение (30) на коммутационном блоке
• SA1 – 200A Генератор
• SA2 –
• SA3 – 80A Рулевое управление
• SA4 – 80A Салон, кл. 30, электропитание предохранителей

Руководство Фольксваген Джетта 6

Полную информацию про всё электрооборудование Volkswagen Jetta 6 поколения, можете получить в данном руководстве: “скачать“.

У нас на канале мы так же подготовили видео по данной статье, смотрите и подписывайтесь.

А если остались вопросы, задавайте их в комментариях.

Предохранители Фольксваген Джетта 6 (NF), 2010

11.11.2020

Большинство цепей питания электрооборудования немецкого седана защищено предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся в салоне автомобиля и под капотом.

Рассмотрены схемы Фольксваген Джетта (NF) 6-го поколения 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 и 2019 года выпуска.

В подкапотном пространстве

Блок расположен справа, рядом с АКБ и закрыт пластиковой крышкой. Около блока находятся высокомощные предохранители в виде плавких вставок.

Общий вид.

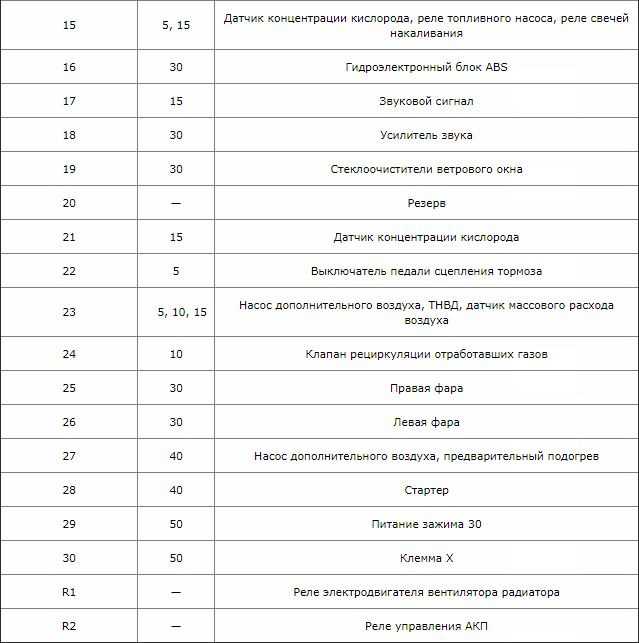

Схема элементов в моторном блоке Джетта 6
№	Описание	Ток, А
1	Реле насоса вторичного воздуха
2	Реле насоса системы охлаждения
3	Реле подачи воздуха, Реле электропитания клеммы 30
4	—
5	—
6	Реле свечей накала
F1
F2	Управление двигателем, Реле электропитания электронных компонентов двигателя	10/15
F3	Электродвигатель вентилятора системы охлаждения, Реле нагрева	5
F4	Управление двигателем, Насос ОЖ, Нагревательный элемент лямбда-зонда	5/10/15
F5	Нагревательный элемент лямбда-зонда, Диагностический насос системы питания, Расходомер воздуха, Вакуумный насос тормозной системы	5/10/20
F6	Диагностический насос топливной системы, Клапан отключения топливного бака, Реле насоса вторичного воздуха	5/10/15
F7	Катушка зажигания, Регулятор давления топлива	5/20
F8	Блок дроссельной заслонки, Перепускной клапан, Регулятор давления сцепления. .	10
F9	Блок управления свечей накаливания, реле топливного насоса	5/15
F10	Датчик скорости, выключатель стоп сигналов, Реле усилителя тормозов	5
F11
F12	Циркуляционный насос охлаждающей жидкости, Катушка зажигания	5/20
F13	Водяной насос / Реле усилителя тормозов	5/20
F14	Управление двигателем, Главное реле	5
F15	Стабилизатор напряжения	30
F16	ABS/ESP	30
F17	Трансмиссия	30
F18	Блок Mechatronik КП DSG	20
F19	Многофункциональный блок управления	10
F20	Реле стеклоочистителя и стеклоомывателя	30
F21	Насос подачи воздуха на выпуск	50
F22	Нагревательный элемент дополнительного воздушного отопителя	40
F23	ABS/ESP	40
F24	Блок управления электрооборудованием прицепа	50
F25	Основные цепи зажигания, Реле электропитания клеммы 15	50
F26	Свечи накаливания / Реле насоса вторичного воздуха	60/40
F27	Электродвигатель вентилятора системы охлаждения	50/60
F28	Многофункциональный блок управления	40
F29		40
F30	Вспомогательные цепи	50
F31	Усилитель выходного сигнала аудиосистемы	30
F32	Нагреватель охлаждающей жидкости	40
Силовые плавкие вставки сбоку
SA1	Генератор	200
SA2
SA3	Рулевое управление	80
SA4	Салон, кл. 30, электропитание предохранителей	80
508	резьбовое соединение (30) на коммутационном блоке

В салоне

Блок находится с водительской стороны под приборной панелью и спрятан за пластиковой крышкой. Имет

Блок с реле находится над основным.

Пример доступа.

Схема элементов в салонном блоке Джетта 6
Вариант 1
№	Описание	Ток, А
F1	Нагревательный резистор жиклера омывателя	10
F2	Замок рулевой колонки	5/7,5
F3	Комбинация приборов	10
F4	Приемо — передающее устройство телефона	20/10
F5	Левый задний ПТФ	7,5
F6	Многофункциональный блок управления, Камера заднего вида	10
F7	Реле пПТФ, регулятор яркости подсветки выключателей и комбинации приборов, фонарь освещения номерного знака	5
F8	Выключатель насоса омывателя стекол и системы очистки фар, насос стеклоомывателя	7,5
F9	Блок управления подушками безопасности, (15А) блок управления системы определения занятости	5
	сиденья
F10	Правый подрулевой переключатель	10
F11	Левая фара, (Газоразрядная фара)	10
F12	Правая фара, (Газоразрядная фара)	10
F13	Электрохромное внутреннее зеркало, датчик освещенности, блок управления парковочного ассистента, датчик загрязнения воздуха, датчик высокого давления, Блок управления Climatronic, клавиша контроля давления в шинах, клавиша отключения ASR и ESP, выключатель фонарей заднего хода, выключатель режима старт-стоп, нагревательный резистор левого жиклера омывателя, нагревательный резистор правого жиклера омывателя, переключатель регулировки зеркал, клавиша включения обогрева наружных зеркал, блок управления системы адаптивного освещения и корректора фар	5
F14	Левый подрулевой переключатель, блок ABS, блок управления топливного насоса, блок управления распознавания прицепа, стабилизатор напряжения, инвертор с розеткой, 12 В — 230 В, диагностический интерфейс шин данных	10
F15	Разъём, 16-контактный, (Диагностический разъём), регулятор яркости подсветки выключателей и комбинации приборов , регулятор корректора фар, реле приточного вентилятора, расходомер воздуха, нагревательный резистор системы вентиляции картера двигателя, блок управления системы подавления вибраций, левая фара головного света, исполнительный электродвигатель корректора левой фары, правая фара головного света, исполнительный электродвигатель корректора правой фары	10
F16	Реле дополнительного насоса системы охлаждения, топливный насос, клавиша электропривода.	10
F17	Противоугонная система и её реле	10
F18	Левая фара	15
F19	Правая фара	15
F20	Выключатель зажигания и стартера, переключатель Tiptronic, блок управления автоматической коробки передач, блок управления датчиков селектора, блок управления Climatronic, устройство приема радиосигнала дополнительного жидкостного отопителя	10
F21	Блок управления бортовой сети, реле двухтонового звукового сигнала, сигнал высокого тона, сигнал низкого тона	15/20
F22	Выключатель зажигания и стартера, блок конвертера, датчик охраны салона, реле сирены сигнализации, звуковой сигнал противоугонной сигнализации	7,5/20
F23	Блок управления бортовой сети, переключатель освещения, датчик дождя и освещённости, датчик магнитного поля для компаса	10
F24	Блок управления системы адаптивного освещения и корректора фар	10
F25	Трансмиссия, Селектор АКП	15
F26	Вакуумный насос усилителя тормозов	15
F27	Спиральный кабель подушки безопасности с контактным кольцом	10
F28	Реле для работы в режиме автономного отопителя	40
F29	Многофункциональный блок управления, Выключатель зажигания и стартера	10
F30	Предохранитель прикуривателя Джетта, розетки	20
F31	Выключатель освещения	30
F32		20
F33	Выключатель отопителя и выбора режима работы, реле приточного вентилятора, блок управления климатической установки, переключатель приточного вентилятора	40
F34	Лампа левой фары дальнего света, лампа правой фары дальнего света, блок управления комбинации приборов	15
F35	Блок управления рулевой колонки, диагностический интерфейс шин данных, выключатель звукового сигнала	10
F36	Многофункциональный блок управления	25
F37	Левая фара, лампа левой секции дневного режима освещения	15
F38	Правая фара, лампа правой секции дневного режима освещения	15
F39	Реле ближнего света	20
F40	Блок управления электрооборудованием прицепа	15
F41		15
F42		20
F43	Блок управления электрооборудованием двери пассажира	30
F44	Реле обогрева заднего стекла, обогрев заднего стекла, блок управления бортовой сети	30
F45	Блок управления двери водителя, блок управления двери переднего пассажира	30
F46	Блок управления левой задней двери, блок управления правой задней двери	30
F47	Топливный насос	15
F48	Многофункциональный блок управления	20
F49	Приточный вентилятор, Блок управления Climatronic	40
F50	Подогреватель сидений	30
F51	Люк	20
F52	Гудок	20
F53	Переключатель регулировки положения поясничного подпора сиденья водителя	15
F54	Реле противотуманных фар	15
F55	Переключатель освещения, левый подрулевой переключатель	20
F56	Электроника управления электроприводом и силовыми цепями электропривода	10
F57	Аудиосистема, навигационная система	15/25
F58	Инвертор с розеткой, 12 В	30
F59	Реле разблокировки вентилятора, АКБ	15
F60	Блок управления дополнительного отопителя	30
Вариант 2
№	Описание	Ток, А
F1
F2	Замок рулевой колонки	5
F3	Комбинация приборов	10
F4
F5
F6	Многофункциональный блок управления	10
F7	Реле противотуманных фар (только AW0), регулятор яркости подсветки выключателей и комбинации приборов (только AW0), фонарь освещения номерного знака, блок управления бортовой сети (только AW1)	5
F8	Выключатель насоса омывателя стекол и системы очистки фар , насос стеклоомывателя	7,5
F9	Система SRS, воздушная подушка	5
F10	Правый подрулевой переключатель	10
F11
F12
F13	Электрохромное внутреннее зеркало, датчик освещенности, блок управления парковочного ассистента, датчик загрязнения воздуха, датчик высокого давления, блок управления Climatronic, клавиша контроля давления в шинах, выключатель фонарей заднего хода, нагревательный резистор левого жиклера омывателя, нагревательный резистор правого жиклера омывателя —	5
F14	Левый подрулевой переключатель, блок ABS, переключатель освещения, блок управления топливного насоса	10
F15	Регулятор яркости подсветки выключателей и комбинации приборов, регулятор корректора фар, реле для работы в режиме автономного отопителя, расходомер воздуха, нагревательный резистор системы вентиляции картера двигателя, левая фара головного света, исполнительный электродвигатель корректора левой фары, правая фара головного света, исполнительный электродвигатель корректора правой фары	10
F16	Управление двигателем	10
F17
F18	Левая фара	15
F19	Правая фара	15
F20	Блок управления автоматической коробки передач, блок управления датчиков селектора, переключатель Tiptronic, блок управления Climatronic, выключатель зажигания и стартера	10
F21
F22	Выключатель зажигания и стартера, блок конвертера, звуковой сигнал противоугонной сигнализации, датчик системы охраны салона, реле сирены сигнализации, реле двухтонового звукового сигнала	10
F23	Блок  бортовой сети, переключатель освещения, датчик дождя и освещённости, датчик магнитного поля для компаса	10
F24	Блок бортовой сети, блок управления системы адаптивного освещения и корректора фар	10
F25	Трансмиссия	15
F26	(Вакуумный насос усилителя тормозов	15
F27
F28	Нагреватель охлаждающей жидкости, Реле автономного отопителя	40
F29	Многофункциональный блок управления	10
F30	Предохранитель прикуривателя, розетки	20
F31	Выключатель освещения	30
F32		30
F33	Выключатель отопителя и выбора режима работы, реле приточного вентилятора, блок управления климатической установки, переключатель приточного вентилятора	40
F34	Левая фара, блок управления комбинации приборов	15
F35	Блок управления рулевой колонки, блок управления комбинации приборов, выключатель звукового сигнала, диагностический интерфейс шин данных	10
F36	Многофункциональный блок управления	25
F37	Левая фара	15
F38	Правая фара	15
F39	Ближний свет фар	15
F40	Блок управления электрооборудованием прицепа	15
F41		15
F42		20
F43	Блок управления электрооборудованием двери пассажира	30
F44	Реле обогрева заднего стекла	25
F45	Блок управления двери водителя, блок управления двери переднего пассажира	25
F46	Блок управления левой задней двери, блок управления правой задней двери	25
F47	Топливный насос	15
F48	Многофункциональный блок управления	20
F49	Кондиционер / отопитель	40
F50	Подогреватель сидений	30
F51	Люк	20
F52	Гудок	20
F53	Подогреватель сидений	15
F54	Задние противотуманные фонари	15
F55	Переключатель освещения, левый подрулевой переключатель	20
F56	—
F57	Магнитола, навигационная система	15
F58	Приемо — передающее устройство телефона, инвертор с розеткой, 12 В — 230 В	10/30
F59	Усилитель выходного сигнала аудиосистемы	30
F60	Нагреватель охлаждающей жидкости	30

Материалы по теме

Схема блока предохранителей реле Volkswagen Jetta 6 с назначением и расположением

Модель 6-го поколения Volkswagen Jetta была представлена ​​в 2010 году в США. В Европе продажи начались в 2011 году. Этот автомобиль выпускался в 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019 и 2020 годах. За это время он прошел рестайлинг. В данной публикации мы приведем обозначение блоков предохранителей и реле Фольксваген Джетта 6 , покажем схемы и фотографии блоков, в которых они расположены. Выделим предохранитель, отвечающий за прикуриватель. Также покажем расположение всех электронных блоков управления.

Содержание

• 1 Расположение единиц управления
• 2 Пассажирский отсек
  • 2.1 Box
    • 2.1.1 Тип 1
    • 2.1.2 Тип 2
  • 2,2 2.2.
  • 2.2.2 Тип 2

Расположение контрольных единиц

Расположение контрольных единиц

.0048

Designation

1	ABS electronic control unit
2	Air conditioner electronic control unit
3	Accumulator battery
4	Diagnostic connector (DLC
5	Диагностический блок
6	Блок управления двери водителя
7	Блок управления задней левой двери0058
8	Passenger door electrical control unit
9	Rear right door electrical control unit
10	Electronic engine control module (ECM)
11	Fuse / relay box , моторный отсек
12	Блок предохранителей/реле, комбинация приборов 1
13	Блок предохранителей/реле, панель приборов 2
14	Glow plug control box – under the engine fuse / relay box
15	Headlight range control unit
16	Heater blower motor resistor – next to the heater blower motor
17	Звуковой сигнал
18	Модуль управления замком зажигания (в некоторых моделях) – в блоке предохранителей и реле приборной панели 2
19	Блок дистанционного управления центральным замком и запуском двигателя
20	Многофункциональный блок управления – функции: Противоугонная система, центральный замок, система зарядки, блоки управления дверями, управление электронагрузкой, наружные фонари, лампы в пространстве для ног, открыватель лючка топливного бака, топливный насос, обогрев зеркал заднего вида , обогреватель заднего стекла, звуковой сигнал, иммобилайзер, указатели поворота/аварийной сигнализации, подсветка комбинации приборов, освещение салона, дистанционное управление центральным замком и запуском двигателя, датчик дождя/солнечного света, стоп-сигналы, стеклоочиститель/омыватель ветрового стекла
21	Parking system control unit
22	Power steering control unit – on the steering rack
23	Seat heating control unit – under the driver’s seat
24	Блок управления электроникой рулевой колонки
25	Блок управления блокировкой рулевой колонки
26	Электронный блок управления SRS
27	.	Блок стабилизатора напряжения

Салон

Блок предохранителей

Расположен под панелью. Снимите защитную крышку для доступа.

Photo for example

Diagram

Designation

Type 1

1

1 1

F1
F2	(5A) Steering column lock
F3	(10A) Instrument panel
F4
F5
F6	(10A) Multifunction control module
F7	(5A) Fog lamp relay (AW0 only), dimmer for switches and instrument cluster (только AW0), подсветка номерного знака, блок управления бортовой сетью (только AW1)
F8	(7.5A) Windscreen and headlamp washer pump switch, washer pump
F9	(5A) SRS system, airbag
F10	(10A) Right steering column switch
F11
F12
F13	(5А) Электрохромное внутреннее зеркало, датчик освещенности, блок управления парктроником, датчик загрязнения воздуха, датчик высокого давления, Climatronic, блок управления фонарями заднего хода, датчик давления в шинах выключатель, резистор обогрева форсунки левого омывателя, резистор обогрева форсунки правого омывателя –
F14	(10A) Левый подрулевой переключатель, блок управления ABS, выключатель света, блок управления топливным насосом , расходомер воздуха, резистор обогрева вентиляции картера, левая фара, исполнительный электродвигатель корректора левой фары, правая фара, исполнительный электродвигатель корректора правой фары
F16	(10A) Управление двигателем
F17
F18	(15A) Фава LH
F19	(15A). , переключатель Tiptronic, блок управления Climatronic, выключатель зажигания и стартера
F21
F22	(10A) Выключатель зажигания, блок преобразователя, сирена противоугонной сигнализации, датчик салона, реле сирены сигнализации, двухтональный сигнал реле звукового сигнала
F23	(10А) Блок управления бортовой сетью, выключатель света, датчик дождя и света, датчик магнитного поля компаса headlight range control
F25	(15A) Transmission
F26	(15A) Brake servo vacuum pump
F27
F28	(40A) Coolant heater, auxiliary heater relay
F29	(1A) Multifunction control module
F30	(20A) Cigarette lighter sockets
F31	(30A) Light выключатель
F32	(30А) Выключатель освещения
F33	(40А) Переключатель отопителя и режима работы, реле приточного вентилятора, блок управления кондиционером, переключатель приточного вентилятора
F34	(15A) Левая фара, блок управления комбинации приборов
F35	(10A) Блок управления на рулевой колонке, блок управления комбинации приборов, переключатель звукового сигнала, диагностический интерфейс шины данных	(25A) Multifunction control module
F37	(15A) LH headlamp
F38	(15A) RH headlamp
F39	(15A) Low beam headlights
F40	(15A) Trailer control module
F41	(15A) Trailer control module
F42	(20A) Trailer control module
F43	(30A) Passenger Модуль управления дверью
F44	(25A) Реле обогрева заднего стекла
F45	(25A) Блок управления двери водителя, блок управления двери переднего пассажира
F46	(25A) Rear left door control unit, rear right door control unit
F47	(15A) Fuel pump
F48	(20A) Multifunction control module
F49	(40A) Air conditioning / heater
F50	(30A) Heated seats
F51	(20A) Luke
F52	(20A) Horn
F53	(15A) Сиденья с подогревом
F54	(15A) Задние туманные лампы
F55	(20A) Свет.	(15A) Аудиосистема, навигационная система
F58	(1A / 30A) Приемопередающий телефон, инвертор с розеткой, 12В – 230В
F59 Усилитель аудиосистемы (выход аудиосистемы)	0058
F60	(30А) Подогреватель охлаждающей жидкости

Предохранитель №30 на 20А отвечает за прикуриватель.

Тип 2

9007 (5A) FREGAGE) FRELGER, FRELGER, FRELGER, FRELGER), FREGAGE), FRODGEINGE). диммер, подсветка номерного знака

F1	(10A) Управляющий нагревательной резистор стильной машины
F2	(5A / 7.5A).
F4	(2А/10А) Приемник/передатчик телефона
F5	(7,5A) левая задняя лампа FOG
F6	(10A) Модуль управления Revversing
F7
F8	(7,5A) Выключатель насоса омывателя ветрового стекла и фар, насос омывателя
F9	(5A) Модуль управления подушкой безопасности, (15A) Модуль управления распознаванием занятости сиденья
F10	(10A) Правое управляющее колонковое переключатель
F11	(10A) F12	(
F12	(10AMA).
F13	(5A) Электрохромное внутреннее зеркало, датчик освещенности, блок управления парковочным ассистентом, датчик загрязненности воздуха, датчик высокого давления, блок управления Climatronic, кнопка контроля давления в шинах, кнопка отключения ASR и ESP, выключатель света заднего хода, старт-стоп выключатель, резистор обогрева форсунки левого омывателя, резистор обогрева правого форсунки омывателя, переключатель регулировки зеркал, кнопка обогрева наружных зеркал, блок управления адаптивным освещением и корректором фар
F14	(10A) Левый подрулевой переключатель, блок управления ABS, блок управления топливным насосом, блок управления системой определения прицепа, стабилизатор напряжения, инвертор с розеткой, 12–230 В, диагностический интерфейс шины данных
F15	(10A) Разъем, 16-контактный, (Диагностический разъем), переключатель и регулятор освещения комбинации приборов, регулятор корректора фар, реле приточного вентилятора, расходомер воздуха, резистор обогрева вентиляции картера, блок управления виброподавлением, левая фара, исполнительный механизм корректора левой фары, правая фара, исполнительный механизм корректора правой фары
F16	(10А) Реле дополнительного насоса охлаждающей жидкости, топливный насос, ключ двигателя.
F17	(10A) Anti-theft system and its relay
F18	(15A) LH headlamp
F19	(15A) RH headlamp
F20	(10A ) Замок зажигания и стартера, переключатель Типтроник, блок управления АКПП, блок управления датчика рычага селектора, блок управления Климатроник, радиоприемник дополнительного водяного отопителя
F21	(15A / 20A) Блок управления бортовой сетью, реле двухтонального звукового сигнала, сигнал высокого тона, сигнал низкого тона датчик салона, реле сирены сигнализации, сирена противоугонной сигнализации
F23	(10А) Блок управления бортовой сетью, выключатель света, датчик дождя и света, датчик магнитного поля компаса
F24	(10А) ) Модуль управления адаптивным освещением и корректором фар
F25	(15A) передача, Селектор автоматической коробки передач
F26	(15A) Сервокатурный насос
F27	(1A	.	(40A) Реле работы дополнительного отопителя
F29	(1A) Многофункциональный блок управления, выключатель зажигания и стартера
F30		розеток прикуривателя 7 Ci 900s (20A)0048
F31	(30A) Световой выключатель
F32	(20A) Switch Switch
F33	(40A). , переключатель вентилятора приточного воздуха
F34	(15A) Лампа левой фары дальнего света, лампа правой фары дальнего света, блок управления комбинации приборов диагностический интерфейс, переключатель звукового сигнала
F36	(25a) Модуль многофункционального контроля
F37	(15A) LH Feedlamp, LH LAMP
F38	(15A). F39	(20A) Реле с низким баллом
F40	(15A) Модуль управления прицепом
F41	(15A) Модуль управления прицепом
(15A). 0058
F43	(30A) Passenger door control module
F44	(30A) Heated rear window relay, heated rear window, onboard supply control unit
F45	(30A) Driver door control Блок управления двери переднего пассажира
F46	(30A) Блок управления задней левой двери, блок управления задней правой двери
F47	(15A) Топливный насос
F48	(20A) Модуль многофункционального контроля
F49	(40a) Fresh Air Blower, Climatronic Control Bint
F50	(30A) ОПЛАТЫ.
F52	(20A) Horn
F53	(15A) Сиденье для водителя.0058	(20a) Переключатель света, переключатель левой рулевой колонны
F56	(10a) Электроника с электрическим приводом и мощностью
F57	(15A / 25A) Audio System, Navigation System	(15A / 25A) Audio System, Navigation	(15A / 25A).	(30A) Инвертор с розеткой, 12В
F59	(15A) Реле включения вентилятора, аккумулятор
F60	6 9005 9 9008 Блок управления дополнительным отопителем0237 Предохранитель №30 на 20А отвечает за прикуриватель. Блок реле Расположен над блоком предохранителей. Тип 1 Назначение реле Преобразователь, E-Box Low, (AW0) Реле вентилятора приточного воздуха Реле вспомогательного насоса охлаждающей жидкости Реле ближнего света Реле вентилятора приточного воздуха Клемма 75, реле питания 1 Реле двухтонального сигнала, реле омывателя фар Реле питания (клемма 50) Клемма 15, реле питания 2 Реле обогрева заднего стекла Реле 2 термостойкого топливного насоса , Реле форсунки холодного пуска, Реле заливки топлива Реле питания (клемма 50) Клемма 15, реле питания Реле противотуманных фар Тип 2 Diagra, Защищаемые компоненты R1 – Реле двухтонального сигнала, реле омывателя фар R2 – Реле питания (клемма 50), реле стартера 2 R3 – Реле топливного насоса, реле холодного пуска R4 – Охлаждающая жидкость реле циркуляционного насоса, реле топливного насоса R5 – Клемма 75, реле питания 1 R6 – Реле питания (клемма 50), реле стартера R7 – Клемма 15, реле питания R8 – Реле ближнего света R9– Клемма 15, силовое реле 2 R10 – Клемма 75, силовое реле 1, изменение хода R11 – Реле противотуманных фар, реле вентилятора R12 – Преобразователь Моторный отсек Расположен с правой стороны рядом с батареей и закрыт защитной крышкой. Фото для примера Назначение 6666666656 66666666956 F1 F2 Электронное реле двигателя (10A/15As)0058 F3 (5A) Cooling fan motor, Heating relay F4 (5A / 10A / 15A) Engine management, Coolant pump, Lambda probe heater F5 (5A / 10A / 20A) Нагревательный элемент лямбда-зонда, Диагностический насос питания, Расходомер воздуха, Вакуумный насос тормозной системы F6 (5A / 10A / 15A) Диагностический насос топливной системы, Запорный клапан топливного бака, Реле насоса вторичного воздуха F7 (5A / 20A) Управление двигателем (катушка зажигания), регулятор давления топлива F8 (10A) Управление двигателем (дроссельная заслонка, перепускной клапан, регулятор давления сцепления ..) (5A / 15A) Glow plug control unit, fuel pump relay F10 (5A) Speed ​​​​sensor, brake light switch, brake booster relay F11 F12 (5A / 20A) F13 F13 (5A) Водяной насос (20A) Тормозное сервоприморт F14 (5A) управление двигателем Main Relay (5A) управление двигателем Main Relay (5A) управление двигателем. (30A) Регулятор напряжения.0058 F19 (1A) Multifunction control module F20 (30A) Wiper and washer relay F21 (50A) Exhaust air pump F22 (40A) Вспомогательный нагреватель воздушного нагревателя F23 (40a) ABS / ESP System F24 (50A) модуль прицепа F25 (50A).0058 F26 (60A) Glow plugs (40A) Secondary air pump relay F27 (50 / 60A) Cooling fan motor F28 (40A) Multifunction control module F29 (40A) Multifunction control module F30 (50A) Auxiliary circuits F31 (30A) Audio system output amplifier F32 (40A) Coolant heater Relay assignment Secondary air pump relay Coolant pump relay Air supply relay, Terminal 30 power supply relay – – Glow plug relay Отдел плавких вставок Предохранители большой мощности в виде плавких вставок расположены сбоку блока. Схема Обозначение 508 – резьбовое соединение (30) на блоке коммутации SA1 – 200А Генератор SA2 – SA3 – 80А Рулевое управление SA4 – 80А Салон, кл. 30, предохранители питания На нашем YouTube канале мы также разместили видео. Смотрите и подписывайтесь. А если вы знаете, как сделать этот пост лучше — пишите в комментариях. Volkswagen Jetta 6 (2011 — 2016) — схема блока предохранителей Опубликовано 28 мая 2019 г. 28 мая 2019 г. от администратора Год выпуска: 2011, 2012, 2013, 2014, 2015, 2016 Моторный отсек Подкапотный блок предохранителей расположен в моторном отсеке со стороны водителя. Название предохранителя [А] Цепь защищена Р1 — — Р2 — — Р3 — — Р4 — — Р5 — — Р6 — — F1 15/10 Управление двигателем F2 5 Электродвигатель вентилятора охлаждающей жидкости двигателя F3 5 Двигатель вентилятора охлаждающей жидкости двигателя F4 10. 05.15 Управление двигателем F5 10.05.20   F6 10.05.15   F7 5/20 Управление двигателем F8 10 Управление двигателем F9 15/5   Ф10 5   F11 — — F12 5/20   F13 5   Ф14 5 Управление двигателем Ф15 30 Модуль стабилизатора напряжения Ф16 30 Система ABS/ESP Ф17 30 Трансмиссия Ф18 20 Трансмиссия Ф19 1 Многофункциональный модуль управления Ф20 30   Ф21 50 Насос подачи вторичного воздуха (AIR) F22 — — Ф23 40 Система ABS/ESP Ф24 50 Модуль управления прицепом Ф25 50 Главные цепи зажигания Ф26 60 Свечи накаливания Ф27 60 Двигатель вентилятора охлаждающей жидкости двигателя Ф28 40 Многофункциональный модуль управления Ф29 40 Многофункциональный блок управления Ф30 50 Вспомогательные цепи зажигания Ф31 30 Выходной усилитель аудиоблока Ф32 40 Подогреватель охлаждающей жидкости двигателя Ф33 — — Ф34 200 Генератор Ф35 — — Ф36 80 Усилитель руля Ф37 80   Салон Внутренний блок предохранителей находится под рулевой колонкой. Volkswagen Jetta — схема блока предохранителей — салон Коды следующие (2011) Название предохранителя [А] Цепь защищена F1 — — F2 5 Замок рулевой колонки F3 10 Панель приборов F4 — — F5 — — Ф6 10 Многофункциональный модуль управления F7 5   F8 7,5   F9 5 Дополнительная удерживающая система (SRS) Ф10 10   F11 — — F12 — — F13 5   Ф14 10   Ф15 10   Ф16 10 Управление двигателем Ф17 — — Ф18 15 Левая фара Ф19 15 Правая фара Ф20 10   Ф21 — — F22 10   Ф23 10   Ф24 10   Ф25 15 Трансмиссия Ф26 15 Вакуумный насос усилителя тормозов Ф27 — — Ф28 40 Подогреватель охлаждающей жидкости двигателя Ф29 1 Многофункциональный блок управления Ф30 20 Прикуриватель, розетка 12 В, розетка 12 В 2, блокировочный диод Ф31 30 Выключатель света Ф32 30 Выключатель света Ф33 40   Ф34 15   Ф35 10   Ф36 25 Многофункциональный модуль управления Ф37 15 Левая фара Ф38 15 Правая фара Ф39 15 Фара ближнего света Ф40 15 Модуль управления прицепом Ф41 15 Модуль управления прицепом Ф42 20 Модуль управления прицепом Ф43 30 Модуль управления дверями пассажира Ф44 25   Ф45 25   Ф46 25   Ф47 15 Топливный насос (FP) Ф48 20 Многофункциональный модуль управления Ф49 40 Система кондиционирования/обогрева Ф50 30 Подогрев сидений Ф51 20 Люк Ф52 20 Рог Ф53 15 Подогрев сидений Ф54 15 Задние противотуманные фары Ф55 20   Ф56 — — Ф57 15 Аудиоблок/система навигации Ф58 1/30   Ф59 30 Выходной усилитель аудиоблока Ф60 30 Подогреватель охлаждающей жидкости двигателя следующие коды (с 2012 г. ) Название предохранителя [А] Цепь защищена F1 — — F2 5/7,5 Замок рулевой колонки F3 10 Панель приборов F4 2/10 Телефонный приемопередатчик, датчик магнитного поля компаса, стабилизированный Ф5 7,5 Левый задний противотуманный фонарь F6 10 Многофункциональный модуль управления F7 5 Реле противотуманных фар F8 7,5 Выключатель насоса омывателя ветрового стекла и фар, насос омывателя ветрового стекла F9 5 Дополнительная удерживающая система (SRS) Ф10 10 Правый подрулевой переключатель F11 — — F12 — — F13 5 Внутреннее зеркало заднего вида с автоматическим затемнением, Датчик распознавания света, Блок управления системой помощи при парковке, Датчик качества воздуха, Датчик высокого давления, Блок управления Climatronic, Кнопка контроля давления в шинах, Кнопка ASR/ESP, Выключатель фонарей заднего хода, Переключатель режима Start/Stop, Обогреватель форсунки левого омывателя, обогреватель форсунки правого омывателя, 28-контактный разъем, переключатель регулировки зеркал, переключатель обогрева наружных зеркал заднего вида, блок управления поворотным светом и корректором фар Ф14 10 Левый переключатель на рулевой колонке, модуль управления ABS, выключатель света, спиральная пружина/возвратная пружина подушки безопасности с контактным кольцом, модуль управления топливным насосом, модуль управления распознаванием буксировки, стабилизатор напряжения, преобразователь с разъемом, бортовой диагностический интерфейс шины данных Ф15 10 16-контактный разъем -T16- , (диагностический разъем), переключатель освещения панели приборов и переключателя, регулятор корректора фар -E102- , реле приточного вентилятора, датчик массового расхода воздуха, нагревательный элемент принудительной вентиляции картера, блок управления корпусным шумом , Левая передняя фара, Электродвигатель регулировки света левой фары, Правая передняя фара, Электродвигатель регулировки света правой фары Ф16 10 Реле дополнительного насоса охлаждающей жидкости, блок управления двигателем Ф17 — Система сигнализации Ф18 15 Левая фара Ф19 15 Правая фара Ф20 10 Выключатель зажигания/стартера, переключатель Tiptronic, модуль управления автоматической коробкой передач, модуль управления системой датчика рычага селектора, блок управления Climatronic, радиочастотный приемник дополнительного отопителя охлаждающей жидкости двигателя Ф21 15/20 Модуль управления бортовой сетью, реле двухтонального звукового сигнала, звуковой сигнал высокого тона, звуковой сигнал низкого тона F22 7,5/20 Выключатель зажигания/стартера, блок преобразователя, датчик охраны салона, реле звукового сигнала, звуковой сигнал Ф23 10 Блок управления бортовой сетью, 16-контактный разъем, (диагностический разъем) Выключатель освещения, Датчик дождя/света, Датчик магнитного поля компаса Ф24 10 Модуль управления бортовой сетью, модуль управления доступом/запуском двигателя Ф25 15 Трансмиссия Ф26 15 Вакуумный насос усилителя тормозов Ф27 1 Дополнительная удерживающая система (SRS) Ф28 40 Подогреватель охлаждающей жидкости двигателя Ф29 1 Многофункциональный модуль управления Ф30 20 Прикуриватель, розетка 12 В, розетка 12 В 2, блокировочный диод Ф31 30 Выключатель света Ф32 30 Выключатель света Ф33 40 Переключатель отопителя/мощности обогрева, реле приточного вентилятора, модуль управления кондиционером, переключатель приточного вентилятора Ф34 15 Лампа левой фары дальнего света, лампа правой фары дальнего света, блок управления комбинации приборов Ф35 10 Блок управления электроникой на рулевой колонке, Бортовой диагностический интерфейс шины данных, Активация звукового сигнала Ф36 25 Многофункциональный модуль управления Ф37 15 Левая передняя фара, лампа левого дневного ходового огня Ф38 15 Правая передняя фара, лампа правого дневного ходового огня Ф39 15 Фара ближнего света Ф40 15 Модуль управления прицепом Ф41 15 Модуль управления прицепом Ф42 20 Модуль управления прицепом Ф43 30 Модуль управления дверями пассажира Ф44 25 Реле обогревателя заднего стекла, Обогрев заднего стекла, Блок управления бортовой сети Ф45 25 Модуль управления дверью водителя, Модуль управления дверью переднего пассажира Ф46 25 Модуль управления левой задней дверью, Модуль управления правой задней дверью Ф47 15 Топливный насос (FP) Ф48 20 Многофункциональный модуль управления Ф49 40 Система кондиционирования/обогрева Ф50 30 Подогрев сидений Ф51 20 Люк Ф52 20 Рог Ф53 15 Подогрев сидений Ф54 15 Задние противотуманные фонари Ф55 20 Выключатель света, левый переключатель на рулевой колонке Ф56 — — Ф57 15/25 Аудиоблок/система навигации Ф58 30 Соединитель аксессуаров Ф59 30 Выходной усилитель аудиоблока Ф60 30 Подогреватель охлаждающей жидкости двигателя   Блок реле, облицовка 2 (Volkswagen Jetta, 2011 г. ) Volkswagen Jetta — схема блока предохранителей — реле Реле Цепь защищена 1 Модуль управления замком зажигания 2   3   4   5 Реле затемнения фар 6   7 Реле вспомогательных цепей зажигания 8 Реле звукового сигнала 9 Реле насоса омывателя фар 10   11   12 Реле обогрева заднего стекла 13   14   15   16 Реле противотуманных фар Блок реле, облицовка 2 (Volkswagen Jetta, 2012 г. ) Volkswagen Jetta – схема блока предохранителей – реле Реле Цепь защищена 1 Реле звукового сигнала 2 Реле насоса омывателя фар 3   4   5   6   7 Реле вспомогательных цепей зажигания 8   9   10 Реле дополнительного отопителя 11   12   13   14   15 Модуль управления замком зажигания Блок реле, облицовка 2 (Volkswagen Jetta, 2013 г.) Volkswagen Jetta — схема блока предохранителей — реле   Реле Цепь защищена 1   2   3   4   5   6   7   8   9   10   11   12 Реле вспомогательных цепей зажигания 13   14 Модуль управления замком зажигания Расположение электронных компонентов Volkswagen Jetta – схема блока предохранителей – расположение электронных компонентов   Номер Компонент 1 Блок управления АБС 2 Модуль управления кондиционером 3 Аккумулятор 4 Разъем канала передачи данных (DLC) 5 Диагностический модуль 6 Модуль управления дверями водителя 7 Модуль управления дверями, левый задний 8 Модуль управления дверями пассажира 9 Модуль управления дверями, правый задний 10 Модуль управления двигателем (ECM) 11 Блок предохранителей/реле, моторный отсек 12 Блок предохранителей/реле, приборная панель 1 13 Блок предохранителей/реле, приборная панель 2 14 Модуль управления свечами накаливания — под блоком предохранителей/реле моторного отсека 15 Блок управления уровнем света фар 16 Резистор скорости вентилятора отопителя — рядом с двигателем вентилятора отопителя 17 Рог 18 Модуль управления выключателем зажигания (некоторые модели) — в блоке предохранителей/реле приборной панели 2 19 Модуль управления бесключевым доступом/запуском 20 Многофункциональный модуль управления-функции: Сигнализация, центральный замок, система зарядки, модули управления функциями дверей, управление электронагрузкой, наружные фонари, фонари в ногах, отпирание лючка топливного бака, топливный насос (FP), подогрев наружных зеркал, обогрев заднего стекла, звуковой сигнал, иммобилайзер, указатели поворота/аварийки, подсветка приборов, освещение салона, система бесключевого доступа/запуска двигателя, датчик дождя/окружающего света, стоп-сигналы, омыватель/очиститель ветрового стекла 21 Блок управления системой помощи при парковке 22 Модуль управления усилителем руля-на рулевой рейке 23 Модуль управления подогревом сиденья-под сиденьем водителя 24 Блок управления функциями рулевой колонки 25 Модуль управления замком рулевой колонки 26 Модуль управления дополнительной удерживающей системой (SRS) 27 Модуль управления прицепом — левый багажный отсек 28 Модуль управления коробкой передач (TCM) (коробка передач DSG) 29 Модуль управления коробкой передач (TCM) — с AT  ВНИМАНИЕ! Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment * Name * Email * Website Save my name, email, and website in this browser for the next time I comment
