Схема, порядок подключения высоковольтных проводов ВАЗ.

Для начала определимся, какой из четырех цилиндров первый?

Первый цилиндр у переднеприводных ВАЗ находится ближе к ремню ГРМ. Если смотреть на двигатель спереди — первый цилиндр самый левый). А дальше  все просто — слева направо — 1, 2, 3, 4.

У заднеприводных ВАЗ Классика и Нива первый цилиндр находится ближе к переднему бамперу машины.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

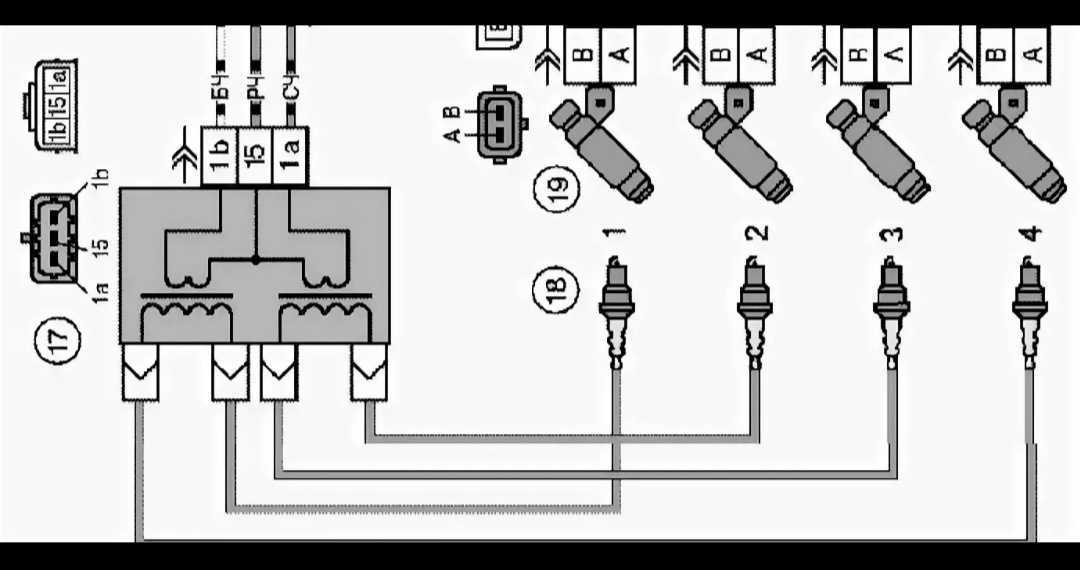

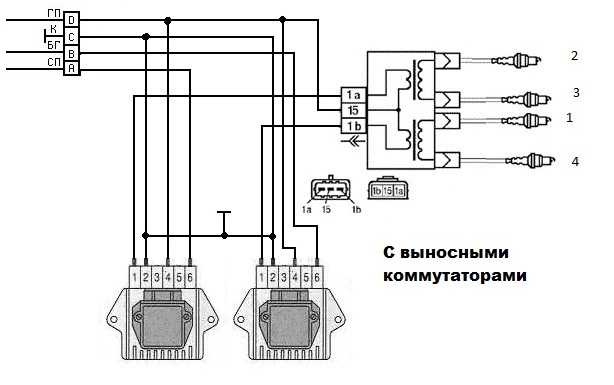

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

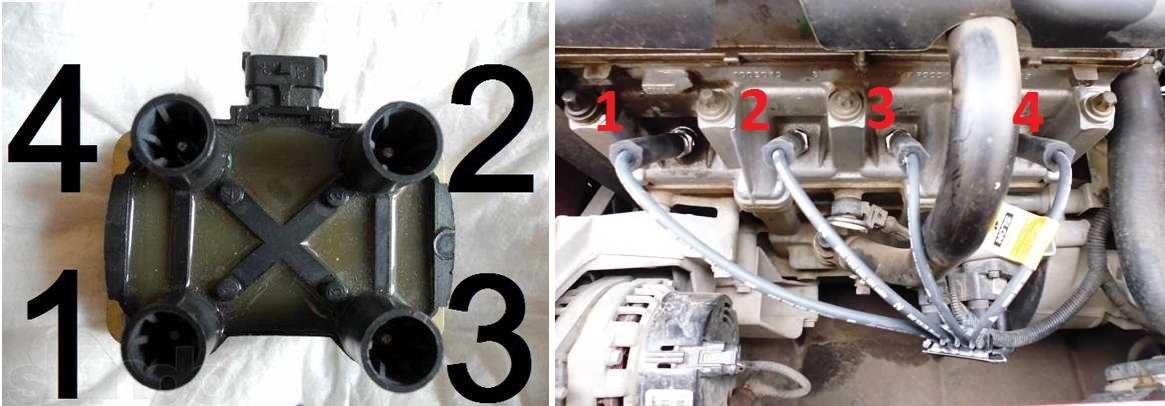

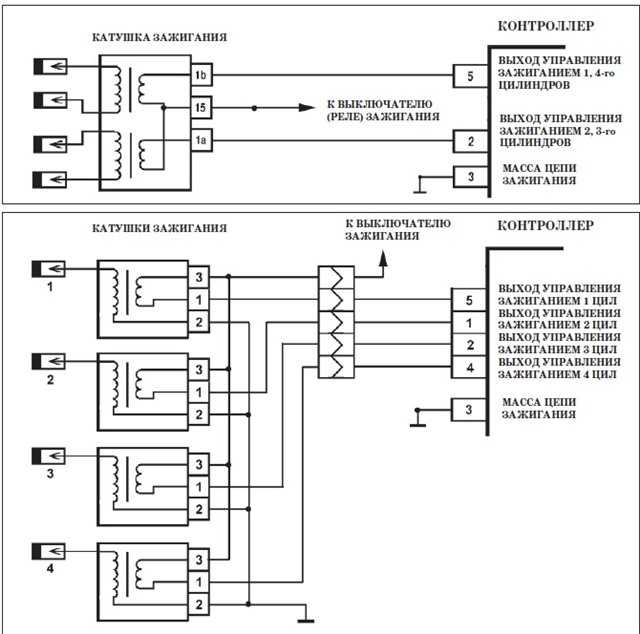

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны!!!

Электросхема ВАЗ 2114 инжектор 8 клапанов: схема электрооборудования и замена высоковольтных проводов » Авто центр ру

Работоспособность всех без исключения агрегатов и узлов автомобиля зависит от исправности проводки. Все механизмы и устройства в машине завязаны в одну схему, который должен уметь расшифровать каждый автовладелец. В этой статье мы расскажем о том, какие компоненты включает в себя ВАЗ 2114 электросхема и с какими неполадками в ее работе предстоит столкнуться автомобилисту.

[ Скрыть]

Основные отличия электрооборудования

Подробная схема электрооборудования и проводки к инжектору на 8 или 16 клапанов с описанием идет в комплекте с машиной. Как известно, «Четырка» является более модернизированной версией легендарной «Девятки». Соответственно, модель 2114 имеет определенные новшества, которые также затронули и электрическую схему проводки. Первые модели «Четырок» производились в период с 1997 по 2000 гг., на тот момент они оснащались карбюраторными моторами от 2108.

Более новые версии стали оборудоваться системой управления мотором, а также усовершенствованным зажиганием, что также внесло свои коррективы в электросхему, в частности:

1. В подкапотном отсеке появился новый жгут с проводкой, который соединяется с модулем зажигания. Данный узел предназначен для более качественной передачи электрического импульса на свечи.
2. Также зажигание стало комплектоваться коммутатором, в результате чего схема электрики была дополнена еще одним жгутом.
3. Помимо этого, в электропроводку была добавлена еще одна цепь, с помощью которой клапан адсорбера подключался к контроллеру системы впрыска.

Моторный отсек

Теперь вкратце рассмотрим описание электроцепи в моторном отсеке.

Для того, чтобы двигатель транспортного средства мог нормально функционировать на бедной топливовоздушной смеси, автомобиль оснащается:

• электронной системой управления двигателем, контролирующей оптимальную работу силового агрегата;
• принудительной системой впрыска топлива в определенный цилиндры;
• использованием более усовершенствованной системой зажигания, позволяющей обеспечить более высокую мощность.

В результате использования модернизированной системы зажигания, схема ее работы также претерпела изменения. Для воспламенения топливовоздушной смеси, особенно, если она обедненная, зажигание должно выдавать более мощную искру, которая поступает на свечи через высоковольтные провода. По высоковольтникам искра поступает в цилиндры в тот момент, когда поршень находится в ВМТ (верхней мертвой точке). Использование такой схемы во многом возможно благодаря применению модуля.

В целом принцип работы подкапотной проводки состоит в следующем:

• для образования переменного тока применяется генераторное устройство, которое восполняет заряд АКБ и питает все оборудования машины во время езды;
• ток поступает на управляющий модуль, где впоследствии он преобразуется в постоянный;
• затем он передается на обмотки модуля зажигания;
• на вторичной обмотке происходит генерирование высоковольтного разряда, который по проводам поступает на свечи.

Салон

В салоне транспортного средства подпанельная проводка также претерпела изменения, что в основном связано с установкой новой торпеды и приборной панели:

• в верхней части торпеды больше нет вещевого ящика, он расположен чуть ниже;
• установлен более совершенный контрольный щиток;
• на торпеде производитель установил бортовой компьютер, позволяющий определить и при необходимости отрегулировать основные параметры авто.

Благодаря таким новшествам и замене старых составляющих салона на более новые, электросхема также изменилась:

• в нее был добавлен новый жгут с проводами, использующийся для подключения бортового компьютера;
• также в схему был добавлен контроллер температуры за бортом автомобиля, он располагается перед радиаторным узлом;
• появилось новое реле вольтметра;
• кроме того, дополнительно устанавливается жгут с проводами для управления электрическими стеклоподъемниками.

Возможные неисправности и способы их устранения

Какие неисправности могут произойти в работе электропроводки? В первую очередь, это неполадки в работе системы зажигания. О таких неисправностях могут сообщить следующие признаки — при ускорении появляются провалы, мотор теряет часть мощности, не реагируя на нажатие на газ, холостой ход стал нестабильным. Кроме того, могут произойти неполадки в работе одного цилиндра или сразу нескольких.

В данном случае проблема решается следующим образом:

1. Сначала вам нужно включить зажигание и открыть капот авто.
2. Далее, со свечи цилиндра 1 нужно отсоединить наконечник высоковольтного провода.
3. Затем его нужно поднести к двигателю на расстоянии около 0.5 см.
4. Включается стартер, попытайтесь запустить двигатель. При этом следите, проскакивает ли искра между проводом и мотором. Таким же образом проверяются остальные высоковольтники. В том случае, если искра стабильная, то причину нужно искать в свечах зажигания. Если же разряд отсутствует, то проблему нужно искать в цепи от генераторного устройства к модулю зажигания (автор видео — Павел Ксенон).

Для диагностики модуля зажигания либо катушка вам потребуется тестер, в частности, им нужно будет произвести замер сопротивления в первичной, а также вторичной обмотках. Полученные данные сверяются с теми, которые указаны в сервисной книжке к автомобилю. Значение сопротивления должно составлять около 5. 4 кОм.

Искру проверять нужно со свечкой, потому что можно вывести из строя модуль зажигания.

Что касается других неисправностей в работе проводки:

1. Некорректная работа генератора. Проблемы в его работе могут быть связаны с разными компонентами, поскольку сам узел состоит из множества узлов и механизмов. Для диагностики следует в первую очередь проверить качество натяжки ремня, если есть необходимость — подтянуть его или заменить. Если ремень в порядке, то генератор надо снимать и разбирать, чтобы определить его дефект.
2. Севший аккумулятор. Такая проблема знакома многим нашим соотечественникам. Проблема севшей батареи решается путем ее заряда, а если ресурс эксплуатации АКБ подходит к концу, то аккумулятор придется менять.
3. Неисправности блока управления. Такие проблемы обычно связаны со сбоями в его работе, часто неполадку удается решить путем перепрошивки устройства. Но не факт, что прошивка поможет — возможно, блок придется менять.
4. Поломки датчиков. «Четырки» комплектуются десятками различных датчиков, предназначенных для обеспечения правильной работы двигателя авто. При поломке датчики подлежат замене.
5. Повреждение проводки. В таком случае поврежденные провода нужно будет менять, использование изоленты для их перемотки, как правило, нецелесообразно.
6. Повреждение высоковольтных проводов. Подробнее об их замене мы расскажем ниже.

Фотогалерея «Основные неисправности»

Инструкция по замене и подключению высоковольтных проводов

Замена высоковольтных проводов — процедура не из сложных, справиться с ней сможет каждый.

Осуществляется она так:

1. Сначала отключается зажигание и аккумуляторная батарея. Открывается капот авто.
2. Далее, вам нужно будет отсоединить высоковольтники от модуля зажигания. Учтите один момент — порядок подключения в данном случае очень важен. Если он не будет соблюден при замене это приведет к неполадкам в работе двигателя.
3. После этого остальные концы выоковольтников отсоединяются от свечей зажигания, установленных в двигателе.
4. Затем подключаются новые кабеля, опять же, с соблюдением порядка подключения. Кабеля нужно соединить с модулем зажигания и свечами, после чего подключается аккумулятор, и производится проверка правильности выполненных работ.

Видео «Как правильно поменять катушку зажигания?»

Наглядная инструкция на тему самостоятельной замены катушки в автомобиле ВАЗ 2114 представлена в ролике ниже (автор видео — канал STO TONN).

Примеры установки Архив — МПСЗ SECU-3 / Система зажигания и впрыска топлива

Решил установить SECU-3T на свою Таврию. Причиной стала плохо работающий трамблер и, конечно же, собственное желание улучшить работу двигателя. У меня двигатель фирменный, 1,1, карбюратор «Солекс» от восьмой модели.

Собственно говоря, с установкой SECU особенно повезло владельцам Таврий, так как на большинстве этих автомобилей уже есть штатные места для датчиков CKP. Всего их два: датчик положения и датчик опорной точки. Они расположены на колоколе сцепления. На фото установлен один датчик, отверстие для другого закрыто заглушкой. Перед этими отверстиями находится зубчатый маховик, который должен воздействовать на датчики, а SECU, в свою очередь, будет их (зубья) считать.

Следующее, что нужно определить, это наличие эхо-сигнала для датчика опорной точки на маховике. Сам маховик выглядит следующим образом:

На фото хорошо видно, что на маховике есть штифт. Узнать есть ли шпилька на маховике можно не снимая коробку. Для этого нужно поставить левое переднее колесо на домкрат, снять пластиковые заглушки с колокола сцепления и повернуть колесо, установив передачу и наблюдая за отверстиями для датчиков. В одном вы можете увидеть зубы, а в другом вам нужно будет найти штифт. Его легко пропустить, потому что он всего один.

Мне повезло, что у меня есть булавка! Но к сожалению у меня нет нарезанной резьбы для одного из креплений датчика, но это поправимо. Резьбу можно нарезать или датчики закрепить на имеющемся отверстии с помощью пластины как на следующем фото

У меня не было регулировочных шаровых головок для датчиков, но вполне подойдут небольшие клеммные винты, Я использовал именно их. Датчики фирменные для Таврии.

Я начал с установки датчика опорной точки и датчика положения. Везде использовал пайку контактов.

Для датчиков использовал провода от караоке-стереомикрофона, вот такие:

Подходит не только по сечению, но и по качеству оплетки и, самое главное, по прочности.

Припаяйте клеммы датчиков к проводу и контактам гнезда основного блока.

Очень важно использовать экранированные провода для всех датчиков, чтобы избежать шума и жучков соответственно.

Потом разобрался с основным слотом.

Зеленый провод на картинке — грязная масса, к нему подключены все провода экранов. На этой картинке к зеленому проводу подключено всего 3 экрана (от датчика опорной точки, датчика положения и распределителя), на данный момент их там 5 (тоже CTS и KS). Так что постарайтесь предусмотреть, что на этом проводе можно разместить все что угодно. Желтый провод — это чистая земля для заземления датчиков. К нему подключается земля от КС и СТС.

Я запустил агрегат, используя один распределитель, фирменную катушку и запальник. Я решил сделать это, чтобы избежать удаления существующей системы и попробовать новую.

Подключить выход зажигания IGN_OUT1 к шестому контакту распределителя, остальные провода оставить без изменений. Таким образом, SECU теперь управляет зажиганием.

Основные соединения выполнены! Пора приступать к регулировке и проверке.

Подключите устройство к автомобилю и ПК. Менеджер запуска, количество зубьев маховика 114, количество зубьев до верхней мертвой точки 57 и длительность импульса запуска распределителя 38 зубьев. Не забываем про галочку «Объединить все каналы зажигания в один выход», ведь у нас разводка воспламенителя с одной катушкой и одним распределителем.

Нажимаем «сохранить», все — можно начинать. Двигатель запускается с первой попытки. Проверил вкладку CheckEngine — ошибок синхронизации нет, значит датчики правильно установлены и настроены.

На радостях сделал МАР-сенсор и решил поставить две катушки с двойным выходом с двумя распределителями, чтобы избавиться от воспламенителя. Распределители поставил на фирменное место, на каждом по одному креплению.

Другого разъема для второго распределителя у меня не было и поэтому я припаял его напрямую.

Катушки скрепил подручными средствами и соединил по схеме.

В менеджере убрал галочку с мультиплекса сигналов зажигания и изменил продолжительность включения воспламенителя с 38 до 76, таким образом теперь воспламенители будут срабатывать в два раза реже за цикл.

При попытке запустить двигатель не получилось. Выяснилось, что мне нужно инвертировать катушки или поменять свечи зажигания. Двигатель завелся!

Основная работа была сделана, затем я установил CTS.

Установил СТС внутри тройника, для этого приварил к нему пластину и нарезал винт. Затем подключил его к блоку экранированным проводом.

Впечатлений:

Динамика отличная, мощность выше, шум двигателя стал ровнее и слабее.

В основном только плюсы. Расход не замерял, думаю может быть ниже но незначительно.

Что касается карт угла опережения зажигания, я перепробовал несколько из них и выбрал ту, что взята у микаса, которую можно скачать здесь, набор кривых ТаврМик папа=3.

Ну вот что мне понадобилось для установки SECU-3T в Таврию:

— блок SECU с МАР датчиком

— два датчика CKP для Таврии. Оба одинаковы.

– CTS 19.3828

– еще один запальник и две двухотводные катушки от Волги.

Так же планирую дополнительно установить КС и блок управления оборотами вентилятора охлаждения.

Датчик коленвала ВАЗ 2110 — АвтоТачки

Что такое датчик положения коленвала на вазе

Индукционный датчик коленвала ВАЗ 2110 устанавливается рядом со специальным диском, расположенным вместе со шкивом привода коленвала. Специальный диск называется главным или мастер-диском. Вместе с ним он обеспечивает угловую синхронизацию блока управления. Пропуск двух 60 зубьев на диске позволяет системе определить ВМТ 1-го или 4-го цилиндра. Зуб 19после прохода должен быть обращен к штоку ДПКВ, а метка на распредвале должна быть напротив криволинейного крепления отражателя. Зазор между датчиком и вершиной зуба диска находится в пределах от 0,8 до 1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для уменьшения помех провод датчика коленчатого вала экранирован.

После включения зажигания программа управления блоком находится в режиме ожидания тактового сигнала от датчика положения коленчатого вала. При вращении коленчатого вала в блок управления мгновенно поступает синхронизирующий импульсный сигнал, который своей частотой замыкает на массу электрическую цепь форсунок и каналов катушек зажигания.

Алгоритм программы блока управления работает по принципу считывания 58 зубцов, проходящих через магнитопровод ДПКВ при двух отсутствующих. Скачок на два зуба является реперной отметкой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точки, от которой блок анализирует и распределяет сигналы переключения по тактам работы управляемого им инжекторного двигателя и искра в свечах.

Блок управления обнаруживает кратковременный сбой в системе синхронизации и пытается повторно синхронизировать процесс управления. При невозможности восстановления режима синхронизации (отсутствие контакта в разъеме ДПКВ, обрыв кабеля, механическое повреждение или поломка приводного диска) система выдает сигнал ошибки на приборную панель, включая аварийную лампу Check Engine. Двигатель остановится и запустить его будет невозможно.

Датчик положения коленчатого вала надежный прибор и редко выходит из строя, но иногда поломки связаны с невнимательным или халатным отношением специалистов по обслуживанию двигателей.

Датчик положения коленвала надежный прибор и редко выходит из строя, но иногда поломки связаны с невнимательным или халатным отношением специалистов по обслуживанию двигателей.

Например, на ВАЗ-2112 двигатель 21124 (16-ти клапанный, где трос ДПКВ очень близко к выпускному коллектору), и проблема обычно возникает после ремонта, когда фишка троса не закреплена в кронштейне . При контакте с горячей трубой кабель плавится, разрушая схему подключения, и машина глохнет.

Другим примером может быть плохо сделанный приводной диск, резиновая втулка которого может вращаться на внутреннем шарнире.

Электронный блок управления при получении одиночного сигнала от ДПКВ определяет положение относительно коленчатого вала в каждый момент времени, вычисляя его частоту вращения и угловую скорость.

На основе синусоидальных сигналов, формируемых датчиком положения коленчатого вала, решается широкий круг задач:

• Определить текущее положение поршня первого (или четвертого) цилиндра.
• Проверить момент впрыска топлива и продолжительность открытого состояния форсунок.
• Управление системой зажигания.
• Управление системой изменения фаз газораспределения;
• Управление системой поглощения паров топлива;
• Обеспечивают работу других дополнительных систем, связанных с частотой вращения двигателя (например, электроусилителя руля).

Таким образом, ДПКВ обеспечивает работу силового агрегата, определяя с высокой точностью работу двух его основных систем: зажигания и впрыска топлива.

Перед покупкой сменного ДПКВ необходимо уточнить тип устройства, установленного на двигателе.

Функции и назначение Датчик коленвала ВАЗ 2110

В двигателе с 8 или 16 клапанами ДПКВ предназначен для выполнения неуправляемых опций, но для синхронизации фаз для впрыска бензина. Также датчик коленвала на ВАЗ 2110 передает импульс на воспламенение топливовоздушной смеси в камерах сгорания силового агрегата. Поэтому при выходе из строя контроллера это может привести к тому, что различные системы автомобиля будут работать некорректно. А это значит, что нормальная работа двигателя будет невозможна.

Датчик коленвала ВАЗ 2112

Сам датчик коленвала ВАЗ 2110 является прибором индуктивного типа; этот контроллер должен реагировать на прохождение зубцов на приводном диске. Этот диск крепится на ведущем шкиве генератора, а сам контроллер устанавливается рядом с ним. На шкиве 58 зубьев, между которыми полость размером в 2 зубца. Эта полость обеспечивает синхронизацию с верхней мертвой точкой поршней двигателя. В момент прохождения полости через контроллер поступает соответствующий сигнал на блок управления двигателем.

Конструкций таких устройств довольно много, принцип их работы основан на таком регуляторе, как датчик Холла ВАЗ 2110. В последнем случае регулятор также реагирует на вращающийся вал, но его работа осуществляется за счет прохождения постоянного магнита.

Индуктивный (магнитный) датчик коленвала ВАЗ 2110

В основе прибора лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке ЭДС самоиндукции отсутствует. Когда вершина металлического зуба ведущего диска проходит перед магнитопроводом, магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе появляется переменный ток, при этом частота тока меняется в зависимости от скорости вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью данного датчика является его простая конструкция, работающая без дополнительного источника питания.

Датчик Холла

Тип этих датчиков работает на микросхеме, помещенной в корпус с магнитопроводом, а установочный диск создает движущееся магнитное поле с намагниченными зубьями.

Датчик обеспечивает высокоточную выдачу сигнала на всех заданных режимах вращения коленчатого вала. Для датчика Холла требуется подключение постоянного напряжения.

Оптические датчики

Он основан на физическом явлении фотоэлектрического эффекта. Конструктивно представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником, перфорированный диск периодически закрывает и открывает путь к источнику света, в результате фотодиод вырабатывает импульсный ток, который поступает в блок управления в виде аналогового сигнала (система имеет ограниченное применение и ранее устанавливался на инжекторные автотракторы, например, Матиз).

Где находится датчик коленвала ВАЗ 2110?

Если отмечены неисправности двигателя, то прежде чем приступать к выявлению поломок и признаков неисправностей, необходимо выяснить, где находится регулятор. Где находится датчик положения коленвала на 8 или 16 клапанной десятке? Если вы откроете капот, то заметите, что регулятор находится прямо на крышке масляного насоса. Как видите, расположение регулятора не очень удобное. В то время инженеры ВАЗ задумались о целесообразности замены контроллера, поэтому оснастили ДПКВ кабелем длиной 80 см.

Расположение ДПКВ под капотом автомобиля

Датчик положения коленвала от какого автомобиля?

Модель	Код двигателя	Год выпуска	Объем двигателя л.
110 (2110) 1,5	BA3 2111 / VAS-2111	1995-2005 Годы	1,5
11011111111111111111111111111111111111111111111111111111111111111111111111111111111111н 9Ж18
(2110)
(2110)
. 1995 — 2010 годы	1,5
110 (2110) 2.0i	C20XE	1996 — 2000 years	two
110 (2110) Wankel	VAZ-415	1997 — 2004 years	2,6
110 (2110) 1,6	VAZ-21114 / VAZ-21124	1995 — 2012 years	1,6
110 (2110) 1,6 16V	VAZ-21124	2004 — 2010 лет	1,6
110 (2110) 1,6 ГБО	VAZ-21114	2004 — 2007 years	1,6
111 (2111) 1,5	VAZ-2111/BA3 2111	1996 — 2005 years	1,5
111 (2111) 1,5 16V	VAZ-2112	1995 — 2005 years	1,5
111 (2111) 1,6	VAZ-21114 / VAZ-21124	2004 — 2013 years	1,6
112 (2112) 1,5	ВАЗ-2111	1995 — 2005 years	1,5
112 (2112) 1,5 16V	VAZ-2112	1995 — 2005 years	1,5
112 (2112) 1,6	ВАЗ-21124 / ВАЗ-21114	2005 — 2011 г. в. Все сигналы поступают на вход микропроцессорного блока, регулирующего работу исполнительных механизмов. За правильную работу двигателя отвечают следующие датчики: Положения коленчатого вала. Положение распредвала (не на всех версиях). давление во впускном коллекторе. Лямбда-зонд. Скорости. Массовый расход воздуха. Положения дроссельной заслонки. И основную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подача высокого напряжения на электроды свечей. Датчик температуры в конструкции есть, но на работу он практически не влияет. Нужно следить за температурой двигателя и подавать сигнал на стрелку (или на бортовой компьютер). Но будет незаменим, если необходимо реализовать автоматическую смену видов топлива (с бензина на газ и наоборот). Алгоритм системы впрыска Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы от всех датчиков. Но сначала эти сигналы преобразуются, при необходимости усиливаются. Микроконтроллер запрограммирован на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут обеспечивать различные функции двигателя. Можно добиться увеличения мощности (увеличится расход бензина) или уменьшения расхода (мощность пострадает). Но большинство автолюбителей отдают предпочтение программам, обеспечивающим работу со средними параметрами. При этом сигнал датчика положения коленчатого вала ВАЗ-2110 не меняется, корректируется только реакция исполнительных механизмов на изменение входных данных. Немного о мастер-дисках Регулировочные диски для индуктивных датчиков изготавливаются из стали, иногда заодно со шкивом коленчатого вала (например, автомобиль Опель). Диски датчиков Холла изготовлены из пластика, в их зубья запрессованы постоянные магниты. Немного о коленчатом валу Коленчатый вал – важнейший элемент любого двигателя внутреннего сгорания. Он приводится в движение стартерным двигателем (во время пуска) и поршнями (во время работы). Оттуда крутящий момент передается на коробку передач, систему газораспределения и вспомогательные механизмы. А чтобы впрыск топлива происходил своевременно, искра образовывалась в нужный момент, нужен датчик коленвала ВАЗ-2110. Отслеживает положение шкива и передает сигнал на электронный блок управления. Зубья на шкиве есть, расстояние между ними одинаковое. Но в одном месте пропуск — двух зубов не хватает. Датчик положения реагирует на приближение металла. При прохождении рядом с датчиком пустой области генерируется сигнал — блок управления оповещается о том, что произошел один оборот коленчатого вала. Замена фишки и распиновки ДПКВ ВАЗ 2110 Со временем изнашиваются провода, ведущие к микросхеме ДПКВ. Он расположен внизу двигателя и недалеко от переднего колеса, в результате чего на ДПКВ и его чипе откладывается грязь, снег, масло, химические агрессивные среды в виде солей, что приводит к медленному окислению провода на микросхеме и после их обрыва. Так как провода микросхемы объединены в один пакет, то при замене ремонтная микросхема снабжена двумя торчащими проводами длиной 15 см. Сняв поврежденную микросхему, установите в «катушку» новую. Места скрутки изолируются термоусадкой или изолентой. На приведенной ниже диаграмме видно, что назначение его контактов простое: два провода подключены непосредственно к контактам ввода сигнала на блоке управления по всей длине корпуса. Соблюдайте полярность подключения сигнальных кабелей датчика к блоку управления. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ нужно только поменять тросы и проверить работоспособность запуском двигателя. Признаки поломки Любая неисправность датчика коленвала ВАЗ 2110 сделает невозможным запуск двигателя после длительной остановки. Если контроллер начнет глючить во время эксплуатации автомобиля, в 90% случаев двигатель остановится, так как ЭБУ не будет формировать сигнал в систему зажигания, сработает функция безопасности ДВС. Признаки неисправности датчика при начале поломки узла: проверка Активация двигателя на приборной панели; обороты двигателя становятся нестабильными, тяга снижается на 50; датчик коленвала ВАЗ 2110 следует срочно менять при появлении следующего признака неисправности: при увеличении скорости ощущается глухой шум в районе двигателя и стук; инжекторный двигатель характеризуется появлением хлопков в районе выпускного тракта. При полном выходе из строя ВАЗ 2110 дпкв двигатель глохнет из-за того, что ЭБУ не подает сигналов на образование искры. Данные симптомы не всегда свидетельствуют о необходимости полной замены датчика коленвала ВАЗ 2110, так как все неисправности элемента условно делят на четыре группы: загрязнение поверхности; повреждение обмотки прибора и нарушение ее целостности; производственные дефекты; обрыв цепи или короткое замыкание. Проверка датчика начинается с очистки детали. Проверяется чистота контактов, их сохранность, чистота разъема, удаляются масляные потеки. Конструкция датчика довольно проста, но 20 процентов отказов устройств происходит из-за производственного брака. Обрыв проводки устраняется после закрытия звонка. Датчик коленвала ВАЗ 2110 не ремонтируется, так как стоимость расходника не превышает 100 рублей, узел меняется на аналогичный после небольшой диагностики. Датчик коленвала ВАЗ 2110 Причины выхода из строя Причин, по которым датчик может выйти из строя, несколько, но они все же существуют. Механические повреждения; Старение; Электрические повреждения; Контроль разомкнутой цепи; Рассмотрим подробнее каждый из вариантов отказа. Механическое повреждение Это может быть вызвано любым ударом по датчику. Например, при попытке разобрать датчик возможны такие поломки. Старение. Часто в старых автомобилях датчик может выйти из строя из-за его старения и размагничивания сердечника. электрические повреждения. При таком сбое чаще всего рвется катушка внутри датчика, и через нее перестает поступать сигнал на ЭБУ. Обрыв цепи управления. Обрыв цепи управления не является неисправностью датчика. В случае обрыва страдает проводка, передающая сигнал от датчика к ЭБУ. Проверка датчика коленвала ВАЗ 2110 на исправность Для проверки предполагаемой неисправности датчика коленвала рассматриваются два наиболее вероятных случая его неисправности. В обоих случаях потребуется разобрать устройство десятипроволочным ключом. Перед эксплуатацией на картер и на сам датчик наносятся метки, которые в дальнейшем помогут прикрутить устройство до исходного угла поворота. Кроме того, перед разборкой водитель должен не забыть измерить зазор между диском ГРМ и датчиком, который не может превышать 0,6-1,5 мм. При отсутствии механических повреждений в виде царапин, вмятин, повреждений структуры материала датчик проверяют другими средствами измерений: Проверка омметром. В этом случае необходимо измерить сопротивление обмотки датчика. Так как стандартное значение этого показателя, установленное производителем, находится в пределах от 550 до 750 Ом, превышение указанных пределов свидетельствует о неисправности этого важного для корректной работы автомобиля прибора, а значит, и о его неисправности. Здесь стоит отметить, что производитель все же допускает небольшое несоответствие сопротивлений паспортным значениям, но в любом случае они должны соответствовать данным, указанным в инструкции по эксплуатации машины; проверка с помощью вольтметра, измерителя индуктивности и трансформатора. Этот способ сложнее, но эффективнее: измеряется сопротивление тем же омметром, после чего проверяется индуктивность (она должна быть от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 вольт. Далее нужно измерить сопротивление мегомметром и убедиться, что оно не превышает 20 МОм. Если датчик по-прежнему не проходит эти тесты, его следует заменить. При этой процедуре не следует забывать о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с метками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его следует проверить, ведь даже при правильном соблюдении всех процедур установки он может работать некорректно. Новый ДПКВ проверяется так же, как и при подозрении на неисправность, и в зависимости от результатов проверки устройство может быть установлено вместо старого или неисправно. При установке болты затягиваются моментом от 8 до 12 Нм. Однако, в любом случае, прежде чем проводить все действия по замене достаточно дорогого и труднодоступного узла, нужно обязательно убедиться в том, что вышел из строя именно он, ведь автомобиль производства нашего автопрома зачастую может принести неприятные сюрпризы Первый способ проверки датчика коленвала ВАЗ 2110 В этом случае вам понадобится омметр, которым вы будете заменять сопротивление в обмотке. По нормам производителя показатель составляет от 550 до 750 Ом. Ничего страшного, если ваши показатели немного отличаются от нормы. Если отклонения серьезные, то датчик однозначно придется заменить. Справедливости ради нужно отметить, что датчик положения коленчатого вала на моделях ВАЗ 2110 ломается редко. Среди основных причин его отказа от нормальной функциональности можно назвать скопление грязи, механические повреждения и банальный заводской брак. Особенности проверки других автомобилей Что касается других автомобилей, например, ВАЗ-2109 с инжекторным двигателем, ВАЗ-2112 и ВАЗ-2114, то их проверка проводится идентично автомобилю ВАЗ-2110. Примечательно, что на ВАЗах при проверке сопротивления катушки датчика коленвала может производиться дополнительная проверка. Но для этого мультиметр надо перевести в режим вольтметра с пределом измерения 200 мВ. Подсоединив щупы к клеммам ДПКВ и удерживая его любым металлическим предметом, например отверткой, на небольшом расстоянии от жилы. Если датчик исправен, то он будет реагировать на металл, мультиметр покажет скачки напряжения на экране. Отсутствие этих всплесков будет свидетельствовать о неисправности элемента. Что касается автомобиля типа Рено Логан, то отличие от ВАЗ в этом автомобиле сводится к несколько иным показаниям сопротивления катушки датчика при измерении омметром. Ремонтопригодный ДПКВ Логан имеет нормальное сопротивление 200-270 Ом. Для Daewoo Lanos сопротивление катушки должно быть в пределах 500-600 Ом. А вот для двигателя ЗМЗ-406, устанавливаемого на автомобили Волга и Газель, сопротивление катушки в норме находится в пределах 850-900 Ом. Второй способ Здесь вам понадобится вольтметр, трансформатор и измеритель индуктивности. Сопротивление желательно измерять в компактных температурных условиях. Когда показания омметра будут получены, вооружитесь прибором для измерения индуктивности. Как правило, устройство должно отображать от 200 до 4000 единиц (миллигенри). Сопротивление измерено мегаомметром при напряжении обмотки датчика положения коленчатого вала 500 вольт. В нормальных условиях показания не превысят 20 МОм. Диагностика контроллера Диагностика датчика положения коленчатого вала проводится на разобранном контроллере. Перед разборкой рекомендуется поставить на картере установочную метку, чтобы при установке нового элемента был выдержан правильный зазор между толкателем и диском ГРМ. Допустимый зазор 0,6–1,5 мм. Снимаем элемент ключом на 10, проводим визуальный осмотр. Перед проверкой датчика коленвала отключается аккумулятор, проверяются места контактов. При визуальном осмотре проверяется целостность коробки, кабеля, разъема, отсутствие трещин и вмятин на коробке. При отсутствии признаков механических повреждений ДПКВ проверяют мультиметром. Проверка узла может осуществляться как по сопротивлению, так и по напряжению. Тест на сопротивление намного проще, поэтому используется в большинстве вариантов диагностики. Сопротивление в рабочей обмотке контроллера должно быть в пределах от 550 до 750 Ом. Измерения производятся в двух контактах детали. Для 16-клапанного инжекторного двигателя допустимым считается отклонение сопротивления в 5%. Водители редко используют второй вариант проверки, хотя диагностика с помощью вольтметра считается более надежной. Для проверки понадобится трансформатор и измеритель индуктивности, например, для измерения емкости и индуктивности часто используется мультиметр модели MY-6243. Пошаговая проверка. Рассчитать индуктивность дпкв. Рабочий элемент с напряжением не менее 500 мВ покажет индуктивность в пределах от 200 до 4000 Гн. Проверьте сопротивление, исправный датчик показывает параметр 20 мОм. Менять, или не менять датчик коленвала ВАЗ 2110? Сразу оговоримся — перед принятием решения о замене ДПКВ необходимо проверить: Состояние проводки, идущей к ДПКВ; Наличие качественных контактов в цепи; Не повреждает изоляцию кабеля; Нет масла из датчика положения коленчатого вала. Поскольку рядом с ДПКВ находится масляный насос, утечка масла также может стать причиной неисправности. хороший датчик положения коленчатого вала Если уже все осмотрели, то нужно проверить сам датчик. Но для этого его нужно удалить. Замена Если симптомы неисправности ДПКВ связаны с повреждением устройства, его меняют без ремонта. Драйверы расположены в неудобном месте, крепятся к крышке маслонасоса одним болтом. Как удалить элемент шаг за шагом. Зажигание выключено, минусовая клемма аккумулятора снята. Масляный насос определяется где находится датчик, снимается разъем. От контроллера к блоку идет кабель длиной 80 см, по кабелю можно определить расположение разъема. Ключ на «10» откручивает единственный винт. Устройство удалено. Перед установкой нового элемента необходимо тщательно очистить посадочное место датчика и штекер разъема, проверить целостность проводки. Это предотвратит быструю поломку новой детали. Если проблема в работе ДВС связана с отсутствием сигнала с разъема датчика в ЭБУ, проверяется целостность проводки. Электронная диагностика, если есть сигнал, но нет ответа от электронного блока, проводится в специализированной мастерской. В 90% случаев требуется перепрошивка системы управления и замена электронных блоков. В половине случаев датчик выходит из строя из-за банальной грязи. Контроллер расположен очень близко к масляному насосу, который может выбрасывать капли жидкости. Масло, попадая на считывающий элемент датчика, забивает поверхность, окисляется и препятствует полной передаче данных. Проверка работоспособности Для проверки исправности датчика положения коленчатого вала необходимо измерить сопротивление его обмоток омметром или мультиметром. Нормальные показания находятся между 550 и 570 Ом. Если они отличаются от этих номеров, то необходима замена на новый. Старый ремонту не подлежит, но он дешев и его легко заменить, следуя обратному алгоритму снятия. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Comment * Name * Email * Website Save my name, email, and website in this browser for the next time I comment
