Подключение электродвигателя от стиральной машины автомат на 5 выводов: Как подключить двигатель от стиральной машины: схема подключения

Содержание

Подключение двигателя от стиральной машины через пусковое реле, с конденсатором и без него, с регулятором оборотов

Какой бы качественной ни была бытовая техника, она со временем приходит в негодность. Та же участь ожидает и стиральные машины, но в них можно вдохнуть вторую жизнь. При этом не важно, когда была куплена бытовая техника, в ход пойдет даже старая советская Рига. Как подключение двигателя от стиральной машины к другим приборам может упростить жизнь, будет детально описано далее в статье.

Куда можно применить электродвигатель

Мастера придумали десятки вариантов использования мотора от старой стиральной машины. Но у всех один и тот же концепт — за счет крутящего момента двигателя запускать работу дополнительных механизмов. Самыми популярными самоделками считаются следующие варианты.

  1. Точильный станок. Для этого мотор прочно закрепляют на твердом основании и соединяют точильный круг с валом. Остается только подключить двигатель стиральной машины к сети и можно начинать затачивать ножи, топоры, ножницы.
  2. Бетономешалка. От старой техники берется не только эл. двигатель, но и барабан. После небольшой доработки получится отличный строительный инструмент, который сэкономит много денег и времени. Некоторые мастера могут сделать даже глубинный вибратор.
  3. Мельница или дробилка (корморезка). Такая самоделка подойдет людям, живущим в сельской местности и разводящим живность.
  4. Вибростол. Подключение электромотора к столешнице подарит недорогой инструмент для изготовления тротуарной плитки или шлакоблоков.

Но перед началом разборки своей стиральной машины следует узнать разновидность имеющегося электромотора. Это позволит определиться со сферой его применения и способом запуска от электросети.

Виды двигателей

Важно! На стиральных машинках устанавливается всего три разновидности моторов: асинхронный, коллекторный и прямой (инверторный).

Асинхронный

В машины, выпускаемые на территории СССР (Рига-60, Вятка-автомат), устанавливался асинхронный двигатель. Он состоит из двух частей: статор и ротор. Свое название мотор получил из-за неспособности синхронно вращаться вместе с магнитным полем (постоянно отстает). Существует два варианта асинхронного двигателя: двух- и трехфазный. В старые модели (например, Рига) устанавливали двухфазные моторы. Но с приходом нового тысячелетия такие двигатели почти перестали выпускать.

Асинхронный двигатель стиральной машины Вятка

Главные достоинства асинхронного двигателя:

  • простая конструкция;
  • обслуживание сводится к замене масла и подшипников;
  • минимальный уровень шума при работе;
  • дешевизна.

Недостатками электромоторов стиральной машинки Донбасс и других старых моделей считаются габариты, большое потребление электричества и сложность настройки.

Чтобы достать асинхронный двигатель (например, из стиралки Малютка), придется разобрать весь корпус. Потом ослабить крепления мотора, убрать ремень и отсоединить стопорное кольцо. После этого останется лишь снять шкив с вала и разъединить электропровода с зажимами.

Электродвигатель стиральной машинки Малютка

Коллекторный

Коллекторный электродвигатель постепенно стал вытеснять асинхронный с рынка бытовой техники. Главным достоинством его конструкции является возможность работать как от переменного, так и от постоянного тока. Скорость вращения ротора напрямую зависит от подаваемого напряжения. Кроме того, подобные моторы способны вращаться в обе стороны. Коллекторные электродвигатели встречаются в большинстве бытовых приборов. Так, их можно найти в стиральных машинках следующих моделей: INDESCO, C.E.S.E.T., WELLING, SELNI, FHP, SOLE, ACC.

Сильными сторонами этого устройства являются:

  • большое количество оборотов;
  • плавный набор скорости;
  • компактность.

К слабым сторонам можно отнести небольшой срок жизни.

Важно! Часто такие двигатели ломаются из-за межвиткового замыкания, то есть контакты на роторе и коллекторе соприкасаются. Поэтому магнитное поле ослабляется, а барабан перестает вращаться.

Инверторный

Прямой (инверторный или бесколлекторный) вид электродвигателей встречается только в современных моделях стиральных машин (например, Indesit). Эта технология появилась на рынке всего десять лет назад.  В отличие от упомянутых ранее конструкций, мотор соединен с барабаном напрямую, без использования промежуточных деталей.

К плюсам инверторного двигателя автомат относят:

  • большой срок службы;
  • износостойкость;
  • компактность.

Главный минус — дороговизна производства, что серьезно сказывается на цене для пользователя конечного продукта.

Чтобы демонтировать электродвигатель с современной стиральной машинки нужно снять заднюю (характерно для Indesit, Zanussi, Ariston) или переднюю (свойственно Samsung, Bosch, LG) панель. Если на задней стенке нужно только открутить болты, то с передней придется снимать панель управления, цоколь и верхнюю крышку. В нижней части машинки и будет расположен двигатель. Для его демонтажа нужно убрать ремень привода и отсоединить заземляющий и питающий провода. Далее нужно отвинтить крепления мотора и снять устройство, подцепив тонким предметом. Если все винты откручены, тогда можно немного применить силу, так как крепления часто залипают.

Правила подключения

Когда определен вид электродвигателя, установленного на старой стиралке, можно приступать к подключению.

Рекомендации

Совет! Если планируется использование мощного современного двигателя, следует помнить о таких моментах: для их работы не нужны конденсаторы, так же не потребуется пусковая обмотка.

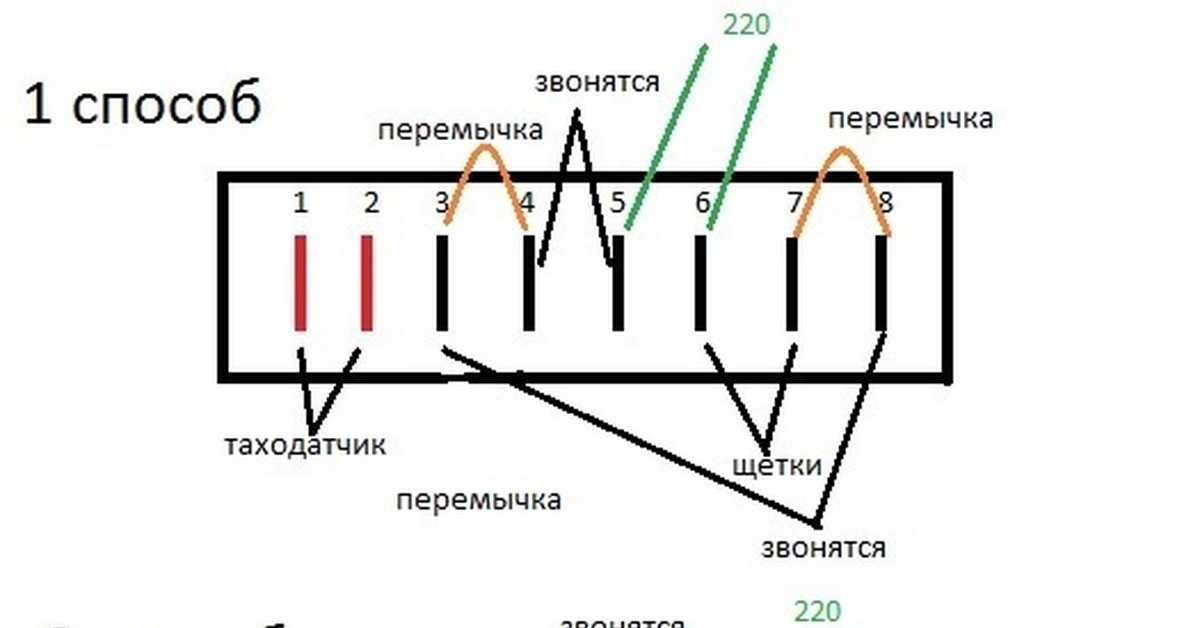

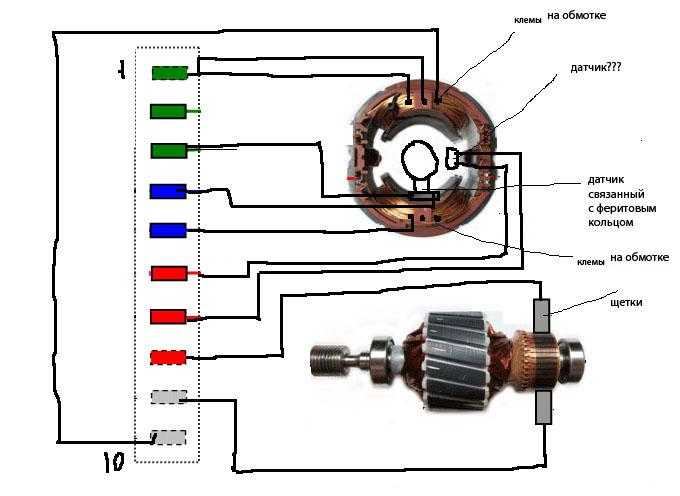

Перед тем, как подключать устройство более чем с 3 выводами к сети, нужно разобраться с цветами проводов, выходящих из раздаточной коробки:

  • часто белая обмотка означает, что эти провода относятся к тахогенератору, в будущем они не пригодятся;
  • коричневый и красный соединяются с обмоткой статора и ротором;
  • серый и зеленый провод относятся к графитовым щеткам.

Хотя эта рекомендация относится к большинству моделей, но выпускаются экземпляры, где цвета могут отличаться. Чтобы быть уверенным в выборе, нужно с помощью тестера и мультиметра прозвонить все пары. Те, что идут к тахогенератору, отличаются сопротивлением 60—70 Ом.

Важно! После соединения всех проводов современного двигателя с 6 выводами можно проверить работоспособность устройства, подключив к автомобильному аккумулятору. При подаче напряжения через пусковое реле он сразу (без разгона) начнет вращаться. Если проверка подтвердила действенность схемы, можно подключить мотор к 220-вольтной сети, предварительно прочно закрепив двигатель.

Схема

В старых двигателях 5 проводов — один идет на заземление. Остальные легко разбить на пары, просто прозвонив их. Теперь важно определить, какая пара относится к пуску, а какая рабочая. Обычно на пусковых сопротивление выше, и именно их нужно подключать через конденсатор к кнопке «SB». Чтобы не сгорел двигатель, кнопка должна быть без фиксатора, с этой целью можно использовать дверной звонок. Иногда в таких моторах на выходе три провода, это означает, что две обмотки были соединены еще на заводе.

Для запуска электродвигателя нужно нажать на кнопку и удерживать ее 1—2 секунды, а после раскрутки двигателя следует прекратить подачу напряжения. Когда мотор сможет начать работу без нагрузки, это означает, что он будет запускаться без конденсатора. Если в старом двигателе не применять пусковую обмотку, то можно изменять направление вращения.

Новые электромоторы стиральных машин выпускаются как минимум c 5 выводами, но для запуска все они не понадобятся. Так, можно смело убрать три провода: два, идущих на тахогенератор, и один, соединенный с термозащитой. К последнему относится контакт с «нулевым» сопротивлением.

Дальше схема подключения электродвигателя подразумевает подвод напряжения к проводу обмотки, пару которого следует соединить с первой щеткой. При этом вторая щетка сопрягается с оставшейся парой 220-вольтного провода. Теперь двигатель готов начать работу. А чтобы изменить направление вращения нужно поменять соединения с щетками.

Регулятор оборотов

Для регулировки оборотов следует воспользоваться диммером (обычно его используют для изменения яркости освещения). Однако при этом важно понимать, что мощность регулятора должна превышать мощность самого электродвигателя. Проще всего подобрать подходящее устройство. Но если хватает навыков и знания электроники, можно попытаться достать из стиральной машинки с регулятором оборотов симистр с радиатором. Их нужно впаять в имеющийся регулятор освещения.

Возможные проблемы при подключении и их устранение

Если все провода подключены правильно, но двигатель стиральной машины через несколько минут запуска отключается, возможной причиной может быть перегрев. Для определения нагревающейся детали нужно запустить двигатель на одну минуту. За это время успеет нагреться только проблемное место. Так можно понять, что вышел из строя узел подшипников, статор или иная деталь. При этом не обязательно менять подшипники, возможно, они просто засорились, или не хватает смазки. Если причина отключения двигателя в конденсаторе, то следует заменить его устройством с меньшей емкостью.

Когда все детали заменены, нужно запустить двигатель на 5 минут и проверить его нагрев. Затем процедуру следует повторить еще два раза, и только после этого можно быть уверенным в работоспособности электромотора.

Важно! Иногда асинхронный двигатель может работать слишком медленно. Одна из причин — замыкание или разрыв в обмотке. В любом случае такой мотор не пригоден для дальнейшей эксплуатации.

Разобравшись в тонкостях подключения мотора от старой стиральной машинки, можно облегчить свою жизнь и сэкономить бюджет, сделав несколько универсальных инструментов. Если вовремя устранять все неисправности в двигателе, то он прослужит еще несколько лет. Главное — соблюдать технику безопасности при работе с электричеством.

Самые надежные стиральные машины

Стиральная машина Electrolux PerfectCare 600 EW6S4R06W на Яндекс Маркете

Стиральная машина Samsung WW65K42E08W на Яндекс Маркете

Стиральная машина LG F-2J5HS4W на Яндекс Маркете

Стиральная машина Gorenje WP 7Y2/RV на Яндекс Маркете

Стиральная машина BEKO WRS 55P2 BSW на Яндекс Маркете

схема подсоединения асинхронного, коллекторного и инверторного мотора

Содержание:

  1. Существующие типы электродвигателей
  2. Асинхронные
  3. Коллекторные
  4. Инверторные
  5. Как подключить электромотор от стиральной машины к сети 220 вольт
  6. Подключение асинхронного двигателя
  7. Как подключить коллекторный мотор
  8. Подсоединение инверторного двигателя

Износ крупной бытовой техники приводит к тому, что хозяева от неё избавляются, взамен приобретая новый агрегат. Домашние мастера не спешат списывать в утиль старую технику, не сняв с неё исправные электрические моторы. Подключение двигателя стиральной машины к различным самодельным устройствам позволяет существенно сэкономить финансовые средства.

Используя двигатель от стиральной машины, можно соорудить точилку для заточки инструментов, ножей, станки различного назначения, дисковые пилы, корморезки, бетономешалки и много разнообразных приспособлений и самодельных устройств.

Перед тем, как подключить двигатель, нужно узнать какого он типа и на что он способен. От этого зависит схема подсоединения моторчика к бытовой электрической сети.

После прочтении данной статьи, Вы узнаете о том, какие существуют виды электродвигателей от стиральных машин, как подключить мотор от стиральной машины к сети 220 вольт, если он асинхронного, коллекторного или инверторного типа. И главное вы узнаете, как произвести подключение своими руками.

Существующие типы электродвигателей

Современные стиральные машины оснащены, как правило, однофазными электродвигателями с тахогенераторами, регулирующими число оборотов. Электромоторы советских времён уже считаются редкостью, их отличает двухскоростной режим работы. Моторы, установленные в современных стиральных автоматах, можно разделить на три вида – это двигатели:

  • асинхронные;
  • коллекторные;
  • инверторные.

Асинхронные

У двигателей такого типа частота вращения ротора отличается от частоты вращения магнитного поля обмотки статора. Это наиболее распространённый вид электрических моторов. В стиральных машинах устанавливают асинхронные конденсаторные движки, питаемые от однофазной бытовой электросети.

На статоре имеются две обмотки, одна из которых включается непосредственно в сеть, а вторая обмотка подключается с пусковым конденсатором, образуя стартовое вращающееся магнитное поле.

Плюсом асинхронных движков является простота конструкции и неприхотливость в обслуживании. Износостойкие электромоторы могут при правильном обслуживании проработать не одно десятилетие.

К минусам асинхронных моторов следует отнести чувствительность к колебаниям частоты сетевого тока и невозможность изменения скорости вращения вала в процессе работы, однако это не мешает применять их в различных самодельных устройствах.

Коллекторные

Многие стиральные машины на сегодня комплектуют коллекторными движками. Отличительной чертой, которых является наличие 2-х щёток. Щётки прилегают к коллектору ротора, сообщая ему электроэнергию, что заставляет вращаться ротор в магнитном поле обмотки статора. Коллекторные силовые блоки эксплуатируют с использованием ременной передачи крутящего момента.

К плюсам следует отнести наличие на валу мотора шкива, что облегчает задачу домашним мастерам в создании устройств с ременной передачей, возможность работы от постоянного тока. Как правило, двигатели обладают небольшими габаритами и управляются простой электросхемой.

Недостатком можно считать быстрый износ ремня и «способность» щёток выходить из строя в самый неожиданный момент. И всё-таки это можно посчитать незначительными мелочами по сравнению с преимуществами.

Инверторные

Впервые инверторный двигатель был установлен в стиральную машину компанией LG 2005 году. С тех пор движки инверторного типа стали массово использовать ведущими фирмами в бытовых стиральных машинах. В отличие о своих аналогов, инвертор крепится непосредственно к барабану машинки и не нуждается в ременной передаче и подшипниках.

Плюсами инвертора с прямым приводом считается простота конструкции, компактность, возможность назначать различные режимы работы, низкая шумность и высокий КПД за счёт отсутствия нагрузок от трения ременной передачи.

Минусом считают нецелесообразность ремонта в случае поломки электродвигателя. Стоимость восстановления может оказаться большей, чем стоит сам движок. Также недостатком считают невозможность применения в различных самодельных станках и механических приспособлениях по причине конструктивных особенностей инверторов.

Как подключить электромотор от стиральной машины к сети 220 вольт

Прежде чем планировать подключение двигателя от стиральной машины, надо определить его тип. Затем нужно определить,  от каких частей мотора выведены провода. Если сохранилась клеммная колодка, тогда это сделать легче, прозвонив контакты мультиметром.

Как просто подключить двигатель от стиральной машины автомат. Без всяких приборов, методом тыка

Смотрите это видео на YouTube

Смотрите, как подключить посудомоечную машинку к канализации и водопроводу.

Важно правильно разработать схему подключения к сети 220 вольт для того, чтобы полноценно использовать возможности электромотора в новом устройстве. Если движок нужен для привода с постоянной скоростью вращения шпинделя, то конденсатор не понадобится. В противном случае надо сохранить сложное подсоединение к электрической сети, чтобы работал регулятор оборотов. Ниже будут рассмотрены способы подключения асинхронных, коллекторных и инверторных двигателей, снятых со стиральных машин.

Подключение асинхронного двигателя

В старых советских агрегатах на стиральный бак устанавливали асинхронные электродвигатели, а центрифугами для отжима белья вращали коллекторные движки. Если есть уверенность, что силовые блоки сняты с такой машинки, то становится понятным к какому типу принадлежит каждый из них.

У асинхронного мотора две обмотки, одна из которых осуществляет пуск, а другая обеспечивает рабочий режим вращения шпинделя двигателя. Их выводы можно найти на раздаточной колодке. Чтобы определить, какая пара из них, принадлежит какой обмотке, используют тестер (мультиметр). Для начала прозванивают поочерёдно все провода.

В результате определяют две пары выводов обоих обмоток. Большее сопротивление одной из пар укажет на принадлежность к пусковой обмотке, соответственно меньшее сопротивление будет у вторичной рабочей обмотки.

Для работы движка будет достаточно подключить рабочую обмотку. Но сразу возникает проблема с пуском мотора. Потребуется каждый раз раскручивать шпиндель вручную. Однако, это далеко небезопасно, да и обременительно, особенно при больших нагрузках на вале двигателя.

Подключение асинхронного двигателя от стиральной машины

Смотрите это видео на YouTube

Поэтому придётся использовать пусковую обмотку и конденсатор. Для понятия, как должен был подключён асинхронный электромотор, ниже приведена универсальная схема, где ОВ – обмотка возбуждения (рабочая), ПО – пусковая обмотка и SB – контактор (вместо него может быть установлен неполярный конденсатор небольшой ёмкости 2 – 4 мкФ).

Можно использовать старый конденсатор, который был снят вместе с движком. Его соединяют с одним из выводов ПО. На фото ниже видно предварительное подключение мотора для проверки его работоспособности.

При первом запуске надо попробовать включить мотор без пусковой обмотки. Если моторчик начинает вращать шпиндель, а рабочая нагрузка небольшая, то можно обойтись без пускового устройства. В противном случае ПО в схеме будет просто необходима.

Так, как доставшийся двигатель от старой стиральной машины сам является старым силовым блоком, то при первом запуске может наблюдаться перегрев мотора. Это может происходить из-за изношенности подшипников или конденсатора с излишне большой ёмкостью.

Проверить это несложно. Если работа с отключённым конденсатором не вызывает перегрев мотора, то конденсатор меняют на другой с меньшей ёмкостью. Если причиной явился изношенный подшипник, то встанет вопрос о его замене или целесообразности ремонта.

Можно обойтись без конденсатора. Вместо него к одному из выводов ПО производят подключение контактора без фиксации. Чаще всего для этого используют простую кнопку от дверного звонка.

В момент запуска кнопку зажимают и фиксируют до раскрутки шпинделя. После этого кнопку отпускают, чем отключают ПО. Если нужно изменить направление вращения ротора, то для реверса меняют сторонами выводы пусковой обмотки. Как устроить реверс асинхронного двигателя, видно на схеме ниже.

Если, например пусковая обмотка не используется, то направление вращения ротора можно изменить толчком руки.

Как подключить коллекторный мотор

Такие движки устанавливались в стиральных машинах с вертикальной загрузкой бака. Коллекторные двигатели не нуждаются в принудительном запуске, поэтому пусковая обмотка у них отсутствует.

Подключение коллекторного электродвигателя от стиральной машинки автомат.

Смотрите это видео на YouTube

Определить принадлежность электромотора к данному типу движков можно по клеммной коробке. Как правило, в ней можно найти от 5 до 8 выводов. Большинство из них предназначены для управления режимами стирки и впоследствии не понадобятся. Также коллекторные движки отличаются наличием щёток, их гнёзда крепления видны на корпусе двигателя.

Если разобрать двигатель, то можно увидеть якорь (ротор) с обмоткой со стальными рамками, концы которых сведены в коллекторное кольцо. Коллектор, соприкасаясь с графитовыми щётками под напряжением, возбуждает обмотку. В электромагнитном поле статора в якоре возникает электродвижущая сила (ЭДС), которая заставляет вращаться якорь.

Чтобы уяснить устройство коллекторного электромотора, надо рассмотреть стандартную схему расположения всех частей коллекторного моторчика.

Подключают двигатель такого типа таким образом:

  1. Необходимо находить один из выводов обмотки статора и подключить его напрямую к фазовому проводу электросети;
  2. Второй вывод обмотки статора будет подключаться к одной из щёток ротора;
  3. В тоже время другую щётку соединяют с нулевым проводом электросети;
  4. Чтобы осуществлять корректное включение/выключение, в цепь ветки 1 или 2 впаивают бытовой выключатель света (см. схему ниже).

Чтобы изменить направление вращения шпинделя электромотора, достаточно поменять места подключения щёток.

Для этого можно собрать простейшую схему с одним проходным выключателем. Так, как двигатель запускается с рывком, его корпус следует жёстко закрепить на столешнице, верстаке либо другом основании. Для этого используют монтажные отверстия на отливах корпуса мотора.

Домашние мастера в своих самоделках нередко устанавливают движки с регулятором скорости вращения шпинделя. Для управления оборотами в цепь питания между розеткой и одной из щёток коллектора впаивают диммер. Это обыкновенный бытовой регулятор световых приборов. Необходимым условием является то, что диммер должен быть несколько мощней электродвигателя.

Прежде чем запускать коллекторный движок от старой стиральной машины, нужно разобрать его и проверить состояние двух опорных подшипников ротора, заменить изношенные щётки, очистить нулевой наждачной бумагой медную поверхность коллектора.

Подсоединение инверторного двигателя

Движки такого типа – это электромоторы нового поколения. Поэтому силовые блоки не могут быть сильно изношенными, а стало быть, все их части вполне пригодны для дальнейшей эксплуатации.

В отличие от асинхронных и коллекторных движков, использующих ременную передачу, инверторные двигатели прямого действия в ней не нуждаются. Их устанавливают прямо на вал барабана стиральной машины, что позволяет исключить применение таких передаточных элементов, как ручейковые ремни, ролики и шкивы.

В инверторе барабан, подшипники и ротор закреплены на общем валу, что позволяет избежать наличие трущихся частей движка. Отличительной особенностью является использование электромагнитной индукции для преобразования из переменного в постоянный ток.

Инверторный двигатель состоит из двух основных частей – это статор, который крепится непосредственно к баку стиралки и подвижный диск. Неподвижная часть имеет 36 катушек-обмоток, которые располагаются по ободу статора, там же находятся колодки с проводами, идущими в блок управления машинки.

На него надевается подвижный диск-маховик. В его корпусе с внутренней стороны вклеены 12 магнитов. Маховик своей пластиковой вставкой насаживается на вал барабана. На фото видны просечные отверстия с бортиками, которые обеспечивают эффективную вентиляцию и охлаждение движка во время его работы.

Принцип работы инвертора заключается в том, что в катушках возбуждается перемещающее электромагнитное поле, которое через магниты вызывает ЭДС, заставляет ротор вместе с барабаном вращаться.

Правильно подключить инверторный двигатель могут только профильные специалисты или очень сведущие в электронике домашние мастера. Такой тип двигателя может найти применение, например, в качестве сепаратора для производства сливочного масла, бетономешалки, даже газонокосилки и т.п.

Для того, чтобы узнать, как включить и совершить первый запуск, а также регулировать реверс и количество оборотов инвертора, рекомендуется воспользоваться нижеследующей ссылкой для просмотра соответствующего видеоролика.

Инверторный мотор LG (прямой привод) подключение на 24V

Смотрите это видео на YouTube

Схема таймера мешалки двигателя стиральной машины

Вы здесь: Главная / Контроллер двигателя / Схема таймера мешалки двигателя стиральной машины

мешалку двигателя стиральной машины в течение заданной временной последовательности, которая также включает попеременное реверсирование вращения двигателя. Схема была запрошена г-ном Э.Рамой Мурти.

Содержание

Технические характеристики

У меня есть старая стиральная машина, которая до сих пор хорошо работает. В последнее время его печатная плата исчезла, и я не могу получить ее на месте.

Механическая/электрическая работа в порядке. Таймер электромеханический и работает нормально. Что мне нужно, так это схема или ваш товар со спецификациями, как показано ниже.

Он может работать от 220 вольт переменного тока, или я могу обеспечить питание 5 вольт постоянного тока через местный адаптер питания. Блок должен иметь для управления двигателем 2 отдельных реле для запуска двигателя вперед и назад.

Время срабатывания реле: 2 секунды стоп и 5 секунд вперед и 2 секунды стоп и 3 секунды назад. Это для работы процесса агитации одежды.

Двигатель 0,5 л.с. Я должен быть в состоянии поместить его в водонепроницаемую коробку. Пожалуйста, дайте мне знать, сколько я должен отправить вам банковским переводом, который должен включать ваши расходы на упаковку и пересылку.

Заранее благодарю.

E.Rama Murthy., Visakhapatnam., A.P.

Схема электропроводки двигателя стиральной машины

Прежде чем мы узнаем, как сделать индивидуальный блок стиральной машины с управлением по таймеру, важно изучить базовую схему трехпроводного двигателя стиральной машины.

Как показано на схеме ниже, двигатель стиральной машины обычно имеет пару одинаковых наборов обмоток. В отличие от двигателя вентилятора, две обмотки идентичны по толщине проволоки и количеству витков.

Это связано с тем, что двигатель стиральной машины должен вращаться в обе стороны. Это означает, что он должен двигаться против часовой стрелки и по часовой стрелке попеременно.

Таким образом, проводка реализована таким образом, что каждая обмотка работает как основная обмотка, так и обмотка запуска конденсатора попеременно, в зависимости от того, какая обмотка выбрана реле времени.

Как реализовано обратное вращение вперед

На изображении выше, предположив, что обмотка № 1 выбрана реле времени, обмотка № 1 действует как основная обмотка двигателя, а обмотка № 2 работает как поддерживающий пусковой конденсатор. обмотка, для инициирования вращения двигателя в заданном направлении.

Затем, когда реле таймера соединяется с обмоткой №2, эта обмотка теперь становится основной обмоткой, а обмотка №1 используется как пусковая обмотка конденсатора для вращения двигателя в противоположном направлении. Таким образом, двигатель стиральной машины может вращаться в обратном/прямом направлении, несмотря на то, что он является двигателем переменного тока.

Проектирование схемы

Функционирование предлагаемой схемы контроллера мешалки двигателя стиральной машины можно понять следующим образом:

При включении питания в цепи контакт 15 IC сбрасывается с помощью C1, формируя высокий уровень на своем первом выводе № 3, который является первым выводом в порядке последовательности для IC 4017.

Вышеупомянутая высокая логика на контакт № 3 мгновенно проходит через C2, вызывая высокий логический уровень на входе N1, который, в свою очередь, вызывает высокий логический уровень на выходе N2.

В описанной выше ситуации T2 и RL/1 выключены.

Теперь по истечении заданного времени в 2 секунды, которое можно установить, соответствующим образом выбрав значения C2/R2/R3, C2 становится полностью заряженным, отображая логический ноль на входе N1, что мгновенно меняет состояния на выходах N1/N2. вызывая логический ноль на выходе N2, который, в свою очередь, включает T1.

T1 передает короткий положительный импульс через вывод №3 высокого уровня через эмиттер/коллектор на вывод №14 микросхемы IC1.

Приведенный выше импульс тактирует IC1 так, что высокий логический уровень на выводе №3 теперь смещается на следующую по порядку схему выводов, вывод №2.

Вышеупомянутый высокий уровень на выводе № 2 точно передается на вход N3, формируя мгновенный низкий уровень на его выходе. Этот низкий уровень запускает T2 и RL/1, активируя двигатель в определенном направлении в зависимости от разводки контактов RL/2.

N4 сохраняет указанное выше логическое состояние до тех пор, пока не пройдет 3 секунды, что определяется значениями C3/R7, после чего N4 возвращается в свое состояние, переключаясь на T3, что вызывает короткий импульс на контакт № 14 IC1.

Приведенный выше импульс снова синхронизирует IC1, так что теперь логика переключается с вывода № 2 на вывод № 4 в порядке последовательности.

Высокий уровень на выводе №4 еще раз повторяет первую последовательность, которая была реализована, когда логика находилась на выводе №3.

Вышеуказанные условия отключают RL/1 и двигатель еще на 2 секунды.

По истечении вышеуказанных 2 секунд T1 включается, подавая импульс на контакт № 14, что приводит к смещению последовательности на контакт № 7.

Высокий уровень на выводе №7 снова включает T2/RL1, а также RL/2. Однако на этот раз двигатель меняет направление вращения из-за активации RL/2.

Значения C4/R11 убедитесь, что указанное выше условие остается включенным в течение примерно 5 секунд. Через 5 секунд T5 выполняет синхронизацию контакта № 14, который сдвигает последовательность к следующему порядку выводов, который находится на контакте № 10. Поскольку контакт № 10 подключен к контакту № 15, ситуация мгновенно отскакивает и сбрасывается обратно на контакт № 3 …. и цикл повторяется.

Электрическая схема
Перечень деталей для вышеуказанной схемы таймера контроллера стиральной машины
  • R1, R4, R5, R6, R8, R9, R10 = 10K
  • R2, R3, R7, R11, C2, C3, C4 = ПОДЛЕЖИТ МЕТОДОМ МЕТОДОВ
  • R12 = 100K
  • C5 = 33 мкФ/25 В
  • T1, T3, T5 = BC557
  • = BC557
  • D1—-D10 = 1N4007
  • N1—-N6 = IC 4049
  • IC1 = 4017
  • RL/1, RL/2 = 6В/100мА РЕЛЕ SPDT

Как подключить стиральную машину соединения двигателя.

Как показано на приведенной выше схеме, двигатель должен иметь три провода, один из которых будет входом в сеть, а два других — для переключения или изменения направления вращения двигателя.

Вы хотели бы воспользоваться помощью, проконсультируйтесь с квалифицированным специалистом по ремонту стиральных машин для подтверждения точных вводов проводов, прежде чем подключать их к цепи.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!

Взаимодействие с читателями

Детали стиральной машины: краткое руководство

В то время как все бытовые приборы являются ценными единицами, созданными для облегчения нашей жизни и более эффективного ведения домашнего хозяйства, стиральные машины — это рабочая лошадка, которая может справиться с горами грязного белья и волшебным образом заставить их исчезнуть. И хотя на самом деле это не волшебство, их способность доставлять чистую одежду с минимальными усилиями делает их незаменимой частью вашего дома.

Из каких частей состоит стиральная машина?

Как узнать, сломана ли деталь внутри стиральной машины?

Взаимозаменяемы ли компоненты стиральной машины Whirlpool ® с компонентами других марок?

Могу ли я самостоятельно отремонтировать стиральную машину или мне следует вызвать мастера?

Из каких частей состоит стиральная машина?

Выберите ссылку ниже, чтобы перейти к каждой детали стиральной машины и узнать об ее функциях. Вы можете использовать схему деталей стиральной машины, чтобы получить представление о том, где основные части расположены внутри стиральной машины. Точное расположение может варьироваться от машин с вертикальной и фронтальной загрузкой, а также от модели к модели.

1. Водяной насос

2. Дренажная труба

3. Впускной клапан для воды

4. Бак/барабан

5. Мешалка/лопасти

6. Двигатель 7

9000it0003

8. Таймер

9. Панель управления

10. Элемент отопления

1. Водяной насос

5. Агитатор/Весала

9. Панель управления

2. Дренажная труба

6. Двигатель

10 . Нагревательный элемент

3. Клапан подачи воды

7. Печатная плата

4. Бак/барабан

8. Таймер

1. Водяной насос

Водяной насос расположен внутри стиральной машины, поэтому вы не можете на самом деле увидеть это. Насос выполняет двойную функцию: циркулирует вода во время цикла, а также сливает воду после завершения цикла. Некоторые машины могут иметь два разных насоса: один только качает воду, а другой сливает воду. Это зависит от модели стиральной машины.

2. Сливная труба

Сливная труба, обычно расположенная рядом со сливным насосом, будет сливать всю грязную воду после стирки большого количества белья из бака.

3. Регулирующие клапаны подачи воды

Расположены рядом с точкой подачи воды. Эти клапаны открываются и закрываются в зависимости от размера загрузки и количества воды, которое необходимо выдать для цикла стирки.

4. Бак/барабан

Технически в вашей стиральной машине два бака. Первый представляет собой подвижную перфорированную ванну, в которую помещается одежда. Перфорированная поверхность позволяет воде входить и выходить во время цикла. Внешний бак поддерживает внутренний бак, а также удерживает воду во время цикла стирки.

5. Мешалка/крыльчатка/подъемник

Наличие мешалки или крыльчатки зависит от модели вашей стиральной машины. Независимо от того, какой тип у вас есть, они расположены внутри бака вашей стиральной машины и являются неотъемлемой частью стирки вашей одежды. Их движения заставляют одежду двигаться и тереться друг о друга, что, в свою очередь, удаляет грязь и пятна с ткани.

6. Двигатель стиральной машины

Двигатель стиральной машины приводит в действие движение, которое заставляет вашу мешалку, диски или барабан вращаться, когда ваша машина выполняет цикл.

7. Печатная плата

Печатная плата (ПП) — это мозг стиральной машины. Он управляет панелью управления и циклами стирки, а также запускает различные электронные компоненты, которые необходимы для того, чтобы ваша стиральная машина выполняла свою работу. PCB также отвечает за уровень воды, дозировку моющего средства и другие функции, которыми может обладать стиральная машина.

8. Таймер

Таймеры на стиральных машинах могут быть установлены вручную или автоматически и будут устанавливать время стирки для ваших циклов стирки. Не все стиральные машины оснащены таймером, поэтому ваша стиральная машина может не иметь этой функции.

9. Панель управления

Все ваши настройки и циклы стирки будут контролироваться с этой панели, которая находится сверху или спереди стиральной машины.

10. Нагревательный элемент

При использовании циклов с подогревом или горячей водой этот элемент нагревает воду до желаемой температуры. Примечание. Нагревательные элементы зависят от модели.

Как узнать, сломана ли деталь внутри стиральной машины?

Поскольку большинство деталей стиральной машины находятся внутри устройства и их нелегко увидеть, вам нужно следить за явными признаками того, что с вашей машиной что-то не так. Если вы начинаете слышать громкий стук, вода не сливается должным образом или вода вытекает на пол, у вас могут быть проблемы. Узнайте, что делать, если ваша стиральная машина трясется или качается. Кроме того, если вы начинаете видеть коды ошибок, сталкиваетесь с чрезмерно влажными или сухими нагрузками, это также может быть признаком того, что вашей машине может потребоваться ремонт.

Кроме того, если барабан вашей стиральной машины не вращается или дверца блокируется, не открываясь (для машин с фронтальной загрузкой), возможно, с вашей стиральной машиной что-то не так. Обратитесь к руководству пользователя для получения информации и устранения неполадок.

Если вы являетесь владельцем стиральной машины Whirlpool ® и не знаете, где находится ваше руководство, воспользуйтесь Поиском руководств для устройств, чтобы найти всю соответствующую литературу для вашей модели. Вы также можете найти дополнительную информацию об устранении неполадок в справке по продукту Whirlpool.

Взаимозаменяемы ли компоненты стиральной машины Whirlpool ® с компонентами других марок?

Если вы являетесь владельцем стиральной машины Whirlpool ® и у вас возникли проблемы с некоторыми компонентами, вам следует использовать для этой стиральной машины только специальные детали Whirlpool. Использование других деталей, не произведенных Whirlpool, может привести к повреждению машины или аннулированию гарантии.

Если вы ищете запасные части и у вас есть стиральная машина Whirlpool ® , вы можете найти все, что вам нужно, на Whirlpool ®  Аксессуары и запчасти для стиральных машин.

Могу ли я самостоятельно отремонтировать стиральную машину или мне следует обратиться к специалисту?

Хотя вы, безусловно, можете попытаться устранить неполадки в своей стиральной машине, используя руководство пользователя, если вы не разбираетесь в ремонте стиральной машины или не знакомы с ним, то, вероятно, лучше доверить это профессионалу. Узнайте больше о том, как починить стиральную машину. Владельцы Whirlpool могут запланировать визит в сервисный центр для ремонта техники.

Приобретите стиральные машины марки Whirlpool

Если пришло время обновить стиральную машину, приобретите широкий ассортимент продукции марки Whirlpool, чтобы получить необходимую вам стирку в стиле, который подходит вашему дому и образу жизни.

WTW4850HW

WTW4950HW

WFW5605MC

WFW6605MC

Узнайте больше о Whirlpool

® стиральные машины

  • Top Load Washers»>

    На что следует обратить внимание при сравнении стиральных машин с фронтальной и вертикальной загрузкой

    Стиральные машины с фронтальной и вертикальной загрузкой: узнайте о разнице между стиральными машинами с фронтальной и вертикальной загрузкой и узнайте, как стиральные машины марки Whirlpool могут помочь вам справиться с беспорядком.

  • Диспенсер Load & Go™: пропуск шагов в день стирки

    Стиральные машины с дозатором Load & Go™ помогут вам пропустить этапы стирки. Узнайте, как они автоматически добавляют нужное количество моющего средства при каждой загрузке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
