Подключение электродвигателя 380в звездой: Как подключить трёхфазный электродвигатель на 380 Вольт

Содержание

Как подключить трёхфазный электродвигатель на 380 Вольт

Трехфазные электродвигатели обладают более высокой эффективностью, чем однофазные на 220 вольт. Если у Вас в доме или гараже есть ввод на 380 Вольт, тогда обязательно покупайте компрессор или станок с трехфазным электродвигателем. Это обеспечит более стабильную и экономичную работу устройств. Для пуска мотора не понадобятся различные пусковые устройства и обмотки, потому что вращающееся магнитное поле возникает в статоре сразу после подключения к электросети 380 Вольт.

Выбор схемы включения электродвигателя

Схемы подключения 3-х фазных двигателей при помощи магнитных пускателей Я подробно описывал в прошлых статьях: «Схема подключения электромоторов с тепловым реле» и «Схема реверсивного пуска«.

Подключить трех фазный двигатель возможно и в сеть 220 Вольт с использованием конденсаторов по этой схеме. Но будет значительное падение мощности и эффективности его работы.

В статоре асинхронного двигателя на 380 В расположены три отдельные обмотки, которые соединяются между собой в треугольник или звезду и к трем лучам или вершинам подключаются 3 разноименные фазы.

Вы должны учитывать, что при подключении звездой пуск будет плавным, но для того что бы достичь полной мощности необходимо подключить мотор треугольником. При этом мощность возрастет в 1.5 раза, но ток при запуске мощных или средних моторов будет очень высоким, и да же может повредить изоляцию обмоток.

Перед подключением электродвигателя ознакомьтесь с его характеристиками в паспорте и на шильдике. Особенно это важно при подключении 3 фазных электродвигателей западно-европейского производства, которые рассчитаны на работу  от сети напряжением 400/690. Пример такого шильдика на картинке снизу.  Такие моторы подключаются только по схеме «треугольник» к нашей электросети. Но многие монтажники подключают их аналогично отечественным в «звезду» и электромоторы при этом сгорают, особенно быстро под нагрузкой.

На практике все электродвигатели отечественного производства на 380 Вольт подключаются звездой. Пример на картинке.  В очень редких случаях на производстве для того что бы, выжать всю мощность используется комбинированная схема включения звезда-треугольник. Об этом подробно узнаете в самом конце статьи.

Схема подключения электродвигателя звезда треугольник

В некоторых наших электромоторах выходит всего 3 конца из статора с обмотками- это означает, что уже внутри двигателя собрана звезда. Вам только остается подключить к ним 3 фазы. А для того, что бы собрать звезду необходимы оба конца, каждой обмотки или 6 выводов.

Нумерация концов обмоток на схемах идет слева направо. К номерам 4, 5 и 6 подключаются 3 фазы А-В-С от электросети.

При соединении звездой трёхфазного электродвигателя начала его обмоток статора соединяются вместе в одной точке, а к концам обмоток подключаются 3 фазы электропитания на 380 Вольт.

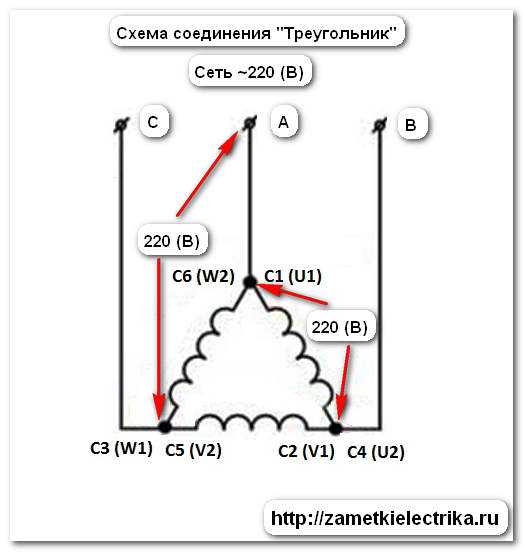

При соединении треугольником статорные обмотки между собой соединяются последовательно. Практически, необходимо соединить конец одной обмотки с началом следующей. К трем точкам соединения их между собой подключаются 3 фазы питания.

Подключение схемы звезда-треугольник

Для подключения мотора по  довольно редкой схеме  звезды при запуске, с последующим переводом для работы в рабочем режиме в схему треугольника. Так Мы сможем выжать максимум мощности, но получается довольно сложная схема без возможности реверсирования или изменения направления вращения.

Для работы схемы необходимы 3 пускателя. На первый К1 подключено электропитание с одной стороны, а с другой — концы обмоток статора. Их же начала подключены к К2 и К3. С пускателя К2 начала обмоток подключаются соответственно на другие фазы по схеме треугольник. При включении К3 все 3 фазы закорачиваются между собой и получается схема работы звездой.

Внимание, одновременно не должны включаться магнитные пускатели К2 и К3, а то произойдет произойдет аварийное отключение автомата защиты из-за возникновения межфазного короткого замыкания. Поэтому и делается электрическая блокировка между ними- при включении одного из них размыкается блок контактами цепь управления другого.

Схема работает следующим образом. При включении пускателя К1 реле времени включает К3 и двигатель запускается по схеме звезда. По истечении заданного промежутка, достаточного для полного запуска двигателя реле времени отключает пускатель К3 и включает К2. Мотор переходит на работу обмоток по схеме треугольник.

Отключение происходит пускателем К1. При повторном запуске все снова повторяется.

Схемы подключения электродвигателя, подключение трехфазного двигателя к трехфазной сети 380 В

На производственном предприятии регулярно возникает необходимость подключения или переподключения трехфазного электродвигателя к трехфазной сети 380 В, 660 В или однофазной 220 В, но не всегда есть опыт грамотно работать со всеми возможными схемами подключения трехфазного электродвигателя. В зависимости от цели эксплуатации электродвигателя, ниже приведены схемы подключения трехфазного двигателя со всеми достоинствами и недостатками. При покупке электродвигателя не всегда обращают внимание на схему подключения на именной табличке или на задней крышке клемной коробки, а подключают новый двигатель по привычке как старый и это является чуть ли не основной причиной сгоревших моторов. Следует отметить что трехфазные электродвигатели встречаются трех модификаций по возможности подключения:

  • 380 В — 3 вывода, схема «звезда» (Y)
  • 220 / 380 В — 6 выводов, схема «треугольник»/«звезда» (Δ/Y)
  • 380 / 660 В — 6 выводов, схема «треугольник»/«звезда» (Δ/Y)



ВНИМАНИЕ! Работа с электрическими двигателями без заземления, пусковой и защитной автоматики запрещена. Неквалифицированное обращение с высоким напряжением может нанести вред здоровью и летальному исходу.

Схема подключения электродвигателя 380В — 3 вывода

Это самый простой тип подключения, когда заводом изготовителем заранее собрано схему «звезда» (Y) и в клемной коробке предстоит подсоединить всего три провода (3 фазы) без наличия перемычек меж клеммами.



Преимущество данной схемы:

  • Простота подключения электродвигателя.
  • Надежная работа с максимальным КПД и мощностью в номинальном режиме.



Недостаток такого исполнения:

  • Невозможность использовать электродвигатель от однофазной сети 220 В с максимальной мощностью до 70%
  • Невозможность осуществить плавный пуск для преодоления тяжелого старта без дополнительной автоматики.

Схема подключения электродвигателя «220/380В» треугольник / звезда — 6 выводов

Данный тип электродвигателя имеет 6 выводов (шесть проводов) в клемной коробке и подключается в трехфазную сеть 380 Вольт по схеме (Y) «звезда» см. Рис.1, которая собрана по умолчанию на заводе изготовителе. В таком исполнении завод изготовитель выпускает чаще всего маломощные трехфазные электродвигатели от 0,12 кВт до 7,5 кВт или же габариты двигателей от АИР 56 до АИР 112.



Преимущества схемы «звезда» (Y) для 220/380 В:

  • Высокая надежность работы электромотора.
  • Максимальное КПД двигателя.
  • Устойчивость к кратковременным перегрузам электродвигателя.



Преимущества схемы «треугольник» (Δ) для 220/380 В:

  • При необходимости данный электродвигатель может быть использован подключением от сети 220 В по схеме «треугольник» (Δ) с использование рабочего конденсатора и если потребуется дополнительно пускового конденсатора. В этом случае двигатель будет работать на 70% от заявленной мощности. Этот вариант подключения со всеми преимуществами и недостатками подробно разберем в следующей статье.



Недостатки исполнения электродвигателя 220/380 В:

  • Невозможность осуществить плавный пуск для преодоления тяжелого старта без дополнительной автоматики.

Схемы подключения трехфазных электродвигателей «380/660В» треугольник / звезда — 6 выводов

Данный тип электродвигателя имеет 6 выводов (шесть проводов) в клемной коробке и чаще всего в новом электродвигателе в заводском исполнении производителем заранее собрана по умолчанию схема «звезда» (Y) см. Рис.1. Исполнение 380/660 чаще всего идет на средней и большой мощности электродвигателей от 4 кВт до 315 кВт и более или от габарита АИР 132 до АИР 355 и более. В связи с универсальностью в эксплуатации данного исполнения электродвигателей средней и высокой мощности низковольтного оборудования можно смело заявить о достоинствах без недостатков. Трехфазные электродвигатели можно подключать к трехфазной сети 380/660 В по следующим схемам:

  • схема «звезда» (Y) или 660В используется для плавного пуска избегая тяжелого пуска (высокий пусковой момент) и высоких пусковых токов.
  • схема «треугольник» (Δ) работа от стандартной сети 380В в номинальном режиме эксплуатации электродвигателя.
  • схема «звезда-треугольник» (Y/Δ) комбинированная схема подключения для автоматического перехода с плавного пуска на 660В на рабочий режим 380В



Схема «звезда» для 380/660 В

Подключение звездой применяют для того, чтобы пуск электродвигателя сделать плавным за счет снижения пусковых токов. Но в ней есть один существенный минус для продолжительной работы: двигатель будет работать с мощностью на 30% меньшей от указанной в паспорте. Как подключить трехфазный асинхронный электродвигатель по схеме «звезда» показано на Рис.1.



Схема «треугольник» для 380/660 В

Подключение треугольником к сети 380 В позволяет использовать всю заявленную мощность электродвигателя. Но и она имеет недостаток для пускового момента: во время пуска мотора сила тока очень высока и как результат в двигателе под тяжелой пусковой нагрузкой может подгореть изоляция обмоток. Как подключить трехфазный асинхронный электродвигатель по схеме «треугольник» показано на Рис.1.



Схема «звезда-треугольник» для 380/660 В

Комбинированная схема подключения звезда-треугольник позволяет использовать все преимущества двух отдельных схем и обойти их недостатки. Чаще всего так подключают электродвигатели с большой мощностью. Суть этого решения заключается в том, что двигатель запускается по схеме «звезда», а при достижении оптимального числа оборотов переключается на схему «треугольник». Таким образом пуск электродвигателя получается плавным с небольшими пусковыми токами, а после переключения схем его мощность увеличивается на 30% и полностью соответствует заявленной в паспорте. Как подключить трехфазный асинхронный электродвигатель по схеме «звезда-треугольник» показано на Рис. 2. Электродвигатель подключен по схеме «звезда», если замкнуты ключи K1 и K3, а по схеме «треугольник» – если замкнуты ключи K1 и K2. Переключение с одной схемы на другую происходит автоматически или вручную, в зависимости от предустановленного автоматического оборудования. Для этого используют чаще всего магнитный пускатель, пусковое реле или пакетный переключатель.

Путаница с шильдиком асинхронного двигателя

спросил

Изменено
3 года, 3 месяца назад

Просмотрено
6к раз

\$\начало группы\$

Относительно приведенной ниже заводской таблички асинхронного двигателя:

Что означает?:

Δ/Г
220/380

Значит ли это, что при соединении треугольником напряжение между линиями должно быть 220 В? Я запутался еще и потому, что фазное напряжение не 220, а 380 lne? Не могли бы вы пояснить этот вопрос диаграммой?

  • двигатель
  • асинхронный двигатель

\$\конечная группа\$

13

\$\начало группы\$

имитация этой цепи — схема создана с помощью CircuitLab

Обмотки вашего двигателя могут выдерживать напряжение 220 В между клеммами.

  • При 3-фазном питании 220 В подключение выполняется, как показано на рис. 1b.
  • При подключении к 3-фазной сети 380 В, как показано на рис. 1а.

Обратите внимание, что в каждом случае напряжение на каждой обмотке составляет 220 В, а напряжение между клеммами питания может быть иным.

Простая тригонометрия показывает, что межфазное напряжение 380 В равно \$ \sqrt 3 V_{p-n} \$.

\$\конечная группа\$

0

\$\начало группы\$

Если вы возьмете отношение линейного напряжения к фазному напряжению для трехфазной системы питания, вы получите \$\sqrt3\$ = 1,732. Теперь 380, деленное на 220, равно 1,727 (примерно 0,3% от идеального), поэтому это сообщает, что если обмотки соединены Y, каждая обмотка получает 220 вольт от 3-фазного источника питания 380 вольт.

Попробуйте это изображение установки 120 вольт/208 вольт: —

\$\конечная группа\$

7

\$\начало группы\$

На самом деле все очень просто.

Если на заводской табличке указано Δ/Y 220/380, это означает, что этот двигатель спроектирован и может быть подключен треугольником, если напряжение в сети составляет 220 вольт. Если напряжение сети 380 В, то двигатель можно соединить звездой.

Это связано с тем, что максимально допустимое напряжение на обмотку двигателя составляет 220 вольт. В любом случае на обмотку подается напряжение 220 вольт. Подключив этот тип двигателя в треугольник с линейным напряжением 380 В, двигатель сгорит!

Если сетевое напряжение составляет 380 В и вы хотите подключить его к треугольнику, на паспортной табличке двигателя должно быть указано Δ/Y 380/660.

\$\конечная группа\$

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

трехфазный — Работает трехфазный двигатель, рассчитанный на 380 В звезда на 220 В треугольник

спросил

Изменено
1 год, 11 месяцев назад

Просмотрено
2к раз

\$\начало группы\$

У меня есть старый советский двигатель мощностью 4 кВт, изготовленный в 1983 году. Проблема в том, что на паспортной табличке указано подключение по схеме «звезда»/380 В/8,7 ампер, и я хочу, чтобы он работал по схеме «треугольник», используя частотно-регулируемый привод, который вырабатывает 3 фазы 220 В. Все мои другие двигатели рассчитаны как на 220 В, так и на 380 В, звезда, и у меня никогда не было такой ситуации, поэтому мне было интересно, каковы опасности работы двигателя по треугольнику, если это не указано?

Заранее спасибо.

  • трехфазный
  • асинхронный двигатель
  • частотно-регулируемый привод
  • звезда-треугольник

\$\конечная группа\$

7

\$\начало группы\$

Если двигатель имеет шесть выводов, выведенных на клеммную коробку, и вы можете снова подключить двигатель к треугольнику, он должен нормально работать при напряжении 220 вольт. Если соответствующие выводы недоступны для повторного подключения двигателя к треугольнику, вы не сможете запустить двигатель на полной скорости с ЧРП. Вы можете подключить двигатель к частотно-регулируемому приводу, подключив его звездой, но вам потребуется настроить частотно-регулируемый привод на выходную мощность 58 % от номинальной частоты при номинальном напряжении. При таком режиме работы двигатель будет создавать номинальный крутящий момент для номинального тока, но не может работать с номинальной скоростью, за исключением пониженного крутящего момента.
