Шатун двигателя: устройство, предназначение

При работе двигателя шатун принимает на себя большую нагрузку т.к. совершает самую тяжёлую работу. Шатун передаёт мощность двигателя на колёса автомобиля, тем самым обеспечивая их необходимым крутящим моментом для движения. Делает он это благодаря возвратно-поступательному движению коленчатого вала и поршня.

Несмотря на то, что на всех двигателях шатуны выполняют одну и ту же работу — устроены они везде по разному. В первую очередь это зависит от типа двигателя: бензиновый или дизельный. Так же немаловажную роль играет компоновка двигателя: V-образная или рядная.

Для улучшения работы и снижения веса конструкторы стараются видоизменять шатуны и делать их более лёгкими, при этом сохраняя или даже увеличивая их заводскую прочность. Однако, проблема заключается в том, что, например, для дизельных двигателей шатуны всегда будут тяжелее, чем для бензиновых. Это обусловлено принципом работы самого ДВС.

Теперь давайте разберёмся из каких же составляющих состоит шатун двигателя внутреннего сгорания. В нём есть 3 основные детали: верхняя головка, стержень, нижняя головка. Верхняя головка имеет меньший диаметр и соединяется со стержнем поршневым пальцем. Соединение головки большего диаметра (кривошипной) происходит с помощью шейки коленчатого вала. Так у шатуна есть крышка, которая расположена в нижней головке и болты, закрепляющие её.

Подшипники скольжения очень тонкие и через отверстие в коленвале, которые сделаны на шатунных шейках, на них подаётся масло, под давлением создаётся масляная плёнка, в результате чего происходит скольжение между частицами масла.

Следующая важная деталь, о которой следует рассказать — это поршень. Он принимает на себя давление газов и дальше передаёт это усилие через шатун на коленчатый вал. В целом поршень — очень сложная техническая деталь, выполненная из алюминиевого сплава. Поршень должен быть очень прочным и лёгким, при этом при высоких температурах он не должен расширяться.

Диаметр поршня имеет немного меньший диаметр, чем цилиндр. Сделано это для того чтобы между стенками могло проходить масло и при этом не было трения металла об металл.

Поршневые кольца устанавливаются в специальные канавки в поршне и служат для уплотнения поршня с цилиндром. Сами кольца могут быть компрессионными и маслосъёмными. Компрессионных колец обычно два и они не дают газам прорываться, а маслосъёмное кольцо снимает масло со стенок цилиндров. Диаметр колец немного больше диаметра цилиндра, для лучшего уплотнения.

Ремонт шатунов двигателя — работа не сложная. Хотя при поломке последствия могут быть очень плачевными, поэтому важно уметь определять поломку этой детали и пути быстрого ремонта.

Первый признак поломки — стук в двигателе. Но многие могут спутать его со звукам распредвала, клапана или других элементов двигателя. Перепутать стук шатунов двигателя с другими звуками очень сложно. Он очень сильно похож на частый и громкий стук молотка.

Для того чтобы проверить в каком цилиндре поломка нужно попробовать снять провода с крышки трамблёра, но делать это нужно последовательно. Сняв один из проводов звук в двигателе уменьшится — это значит, что поломка скрыта именно в этом цилиндре.

На инжекторных двигателях сделать это немного сложнее. На модификации с фишками, нужно снять фишку с катушки зажигания, тем самым отключив нужный цилиндр.

После того как вы определили в каком цилиндре поломка — разберите двигатель и проверьте все шатуны. Если окажется что помимо сломанного шатуна в двигателе есть ещё и гнутые, то проблема может возникнуть в том, что с одной стороны поршень будет испытывать большее трение, а с другой пропускать масло, что впоследствии приведёт к образованию нагара.

Определить гнутый шатун очень просто. Для этого вам понадобится плоская поверхность и наждачная бумага. Натяните бумагу на поверхность и потрите об неё каждый шатун поршневой головкой. Если шатун ровный, то поверхность верхней головки будет равномерно блестящая. Если же шатун кривой, то поверхность будет блестеть не равномерно. В случае если шатун кривой — его так же следует заменить.

Менять шатун нужно в нескольких случаях:

• Деформирован стержень
• Появились зазоры в верхней или нижней части головки

Какие же могут быть причины обрыва шатуна в двигателе? Очень просто!

1. Поддерживайте достаточный уровень масла
2. Меняйте фильтр, не допускайте его загрязнения
3. Меняйте масло каждые 7-12 тыс км

Перед началом восстановления шатунов двигателявнимательно осмотрите все шатуны и проверьте какие из них можно отремонтировать, а какие следует заменить.

Чтобы хорошо и правильно отремонтировать шатун, желательно использовать специализированное оборудование, если у вас такого оборудования нет, то лучше доверить дело профессионалам.

Во-первых, для того чтобы привести нижний шатун в идеальное заводское состояние — вам нужно обточить крышку головки. Слой, который вы снимите, должен быть минимальным. После проведения операции установить головку в прежнее положение и затяните болты.

Во-вторых, помните, что нельзя растачивать головку больше установленного диаметра. Для того чтобы не превысить допустимое значение — расточку следует выполнять на специализированном станке.

В-третьих, после расточки шатуна может увеличиться зазор под поршневым пальцем в головке. Для решения этой проблемы нужно заменить бронзовую втулку, после чего она примет требуемый диаметр.

Шатун поршня: назначение, конструкция, основные неисправности

Конструкция шатуна

Шатун передает энергию от поршня к коленчатому валу. При этом он совершает два вида движения: круговое и возвратно-поступательное. Первое происходит в месте соединения его нижней головки с коленвалом, второе – в зоне соединения верхней головки с поршнем. Вследствие такой конструкции шатун постоянно испытывает высокие нагрузки во время работы.

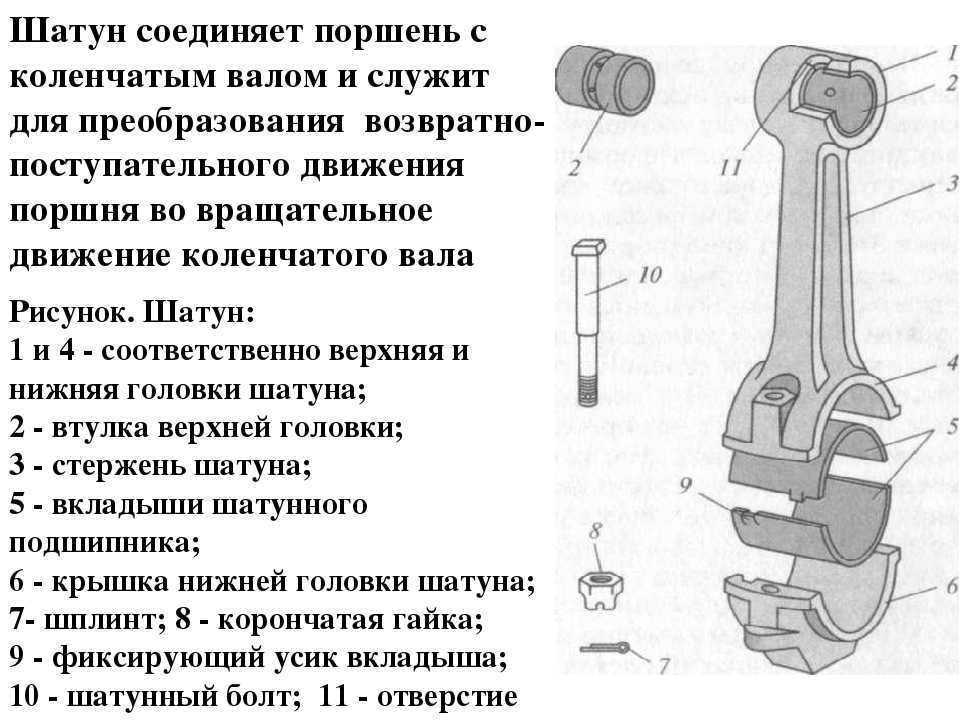

Шатун поршня состоит из следующих элементов.

Поршневая головка

Верхняя (поршневая) головка представляет собой цельную неразборную конструкцию, которая соединяется с поршнем при помощи пальца: плавающего или фиксированного.

В верхней головке плавающего пальца обычно расположены бронзовые или биметаллические втулки. Если их нет, палец свободно двигается в отверстии головки шатуна. Для того, чтобы данный механизм функционировал нормально, ему требуется достаточное количество смазки.

Чтобы обеспечить необходимый уровень натяга, фиксированный палец вставляется в цилиндрическое отверстие меньшего диаметра.

Так как на верхнюю головку действуют очень высокие нагрузки, она имеет трапециевидную форму. Это позволяет увеличить опорную поверхность при работе поршня.

Кривошипная головка

Нижняя (кривошипная) головка соединяет коленчатый вал и шатун. Многие шатуны обладают разъемной кривошипной головкой, что зависит от метода сборки двигателя. Крышку головки с шатуном соединяют болты, штифты или бандажное крепление.

На каждый шатун можно установить только ту крышку, которой он оснащался с завода, так как она обладает определенным весом и размером. При ремонте данную деталь заменить нельзя.

По расположению стержня головка может быть прямой или косой. Последняя характерна для V-образных двигателей и используется для уменьшения размеров силового агрегата.

В нижней части шатунной головки располагаются подшипники скольжения, схожие с коренными вкладышами коленчатого вала. Их изготавливают из стальной ленты, которая изнутри обработана антифрикционным материалом с высокими износостойкими характеристиками. Особенностью этого слоя является то, что он работает только в присутствии моторного масла, а в режиме «сухого трения» очень быстро истирается.

Покрытие может наноситься как на заводе-изготовителе, так и при дальнейшем обслуживании двигателя в условиях гаража или автосервиса. Для защиты подшипников скольжения и других деталей силового агрегата оптимально подходит антифрикционное твердосмазочное покрытие MODENGY Для деталей ДВС.

Чаще всего его применяют на юбках поршней, дроссельных заслонках, вкладышах распредвала, подшипниках скольжения.

MODENGY Для деталей ДВС обладает следующими преимуществами:

• Имеет широкий диапазон рабочих температур: от -70 до +260 °C

•
  Повышает КПД двигателя

•
  Снижает трение и износ

•
  Защищает детали от задиров в режиме масляного голодания

•
  Снижает расход топлива

•
  Отверждается при комнатной температуре

Совместно с покрытием рекомендуется использовать Специальный очиститель‑активатор MODENGY. Он не только убирает разнородные загрязнения с поверхностей, но и образует пленку, улучшающую адгезию покрытия с основанием.

Силовой стержень

Силовой стержень многих шатунов имеет двутавровую форму и расширяется от верхней головки к нижней. В дизельных двигателях используются более прочные и массивные детали, чем в бензиновых. В спорткарах устанавливаются шатуны, изготовленные из алюминия. Благодаря такому решению снижается масса автомобиля.

Все шатуны должны иметь одинаковый вес, в противном случае усилятся вибрации при работе силового агрегата.

Из чего изготавливают шатуны?

Каждый производитель стремится уменьшить вес деталей КШМ и снизить производственные затраты. Но так как на шатуны в процессе работы двигателя воздействуют высокие нагрузки, уменьшать их массу нежелательно – это может пагубно отразиться на прочности изделий.

При массовом производстве шатуны для бензиновых двигателей изготавливают из специального чугуна методом литься. Это позволяет добиться практически идеального соотношения прочности и стоимости деталей.

В дизельных силовых агрегатах шатуны испытывают более высокие нагрузки, поэтому их производят из легированной стали методом горячей ковки или горячей штамповки. Получаемые детали прочнее, но при этом дороже литых.

В мощных автомобилях и спорткарах используются шатуны из титановых и алюминиевых сплавов. Они в два раза легче стальных и чугунных, что позволяет снизить вес двигателя и увеличить его оборотистость.

Большое значение играет конструкционный материал, из которого изготовлены болты крепления крышки шатунной головки. Их производят из высоколегированной стали, предел текучести которой в 2-3 раза больше, чем у обычной углеродистой.

Почему шатуны выходят из строя?

Основной причиной выхода шатунов из строя является износ деталей. Верхняя головка редко подвергается ремонту, а рабочий ресурс втулки нередко оказывается равен ресурсу самого двигателя.

Нарушение формы или разрушение шатуна может произойти вследствие гидроудара, попадания внутрь двигателя абразивных веществ и посторонних предметов, соударения головки блока и поршня.

Подшипники нижней головки могут выйти из строя вследствие недостаточного смазывания. Определить такую неисправность можно по замятию вкладышей, удлинению шатунных болтов, темно-синему окрасу шатунной головки и потемнению вкладышей.

К поломке шатуна приводит недостаточный уровень масла в двигателе, засорение масляного фильтра, загрязнение цилиндра абразивами и посторонними предметами.

Ремонт шатунов

Шатуны нуждаются в ремонте, если наблюдаются:

Перед началом работ шатун тщательно осматривается, при помощи нутрометра измеряется диаметр детали, зазоры в верхней и нижней части.

Если все показатели в норме, менять шатун не потребуется. При деформации стержня отверстия головок перестают быть параллельными, что приводит к перекосу цилиндра. Об этом свидетельствуют повышенная шумность двигателя при работе на холостом ходу, следы износа на коленвале, головке шатуна, поршне и стенках цилиндра. Еще одним методом проверки шатуна на деформацию является его раскачка на специальной проверочной плите.

После проведения всех необходимых измерений приступают к ремонту.

Чтобы получить нужную геометрию зазора нижнего шатуна, необходимо убрать небольшое количество металла с поверхности крышки головки. После этого крышка ставится назад и фиксируется при помощи болтов.

Расточка отверстия головки по требуемому размеру производится на расточном или универсальном станке. После операции выполняется хонингование.

Если зазор под поршневой палец увеличен, бронзовая втулка под верхнюю головку меняется, и новая деталь принимает нужный размер. Очень важно, чтобы отверстия головки и втулки совместились. В этом случае масло не будет попадать на поршневой палец.

Шатунные вкладыши и юбки поршней рекомендуется дополнительно обработать антифрикционным покрытием.

Поршни и шатуны двигателей

Функция поршня состоит в том, чтобы действовать как подвижная заглушка в цилиндре, образуя нижнюю часть камеры сгорания. Между поршнем и стенкой цилиндра имеется газонепроницаемое уплотнение, так что единственный способ расширить горячие газы сгорания — это заставить поршень опуститься. Это тот же принцип, что и у пушечного ядра, но вместо того, чтобы лететь в чей-то любимый пиратский корабль, поршень выталкивается обратно вверх по цилиндру вращающимся коленчатым валом, и цикл повторяется.

Более 60 % трения внутри двигателя возникает из-за движения поршня в сборе, поэтому это основное направление для повышения эффективности двигателей. Поршень все еще находится в стадии разработки и исследований, как мы вскоре увидим более подробно.

При изменении направления движения поршня вверх и вниз возникают огромные силы. Более легкий поршневой узел имеет меньший импульс, поэтому он оказывает меньшее усилие и позволяет использовать двигатели с более высокими оборотами. Это означает, что существует постоянный толчок к уменьшению веса шатуна и поршня.

Поршень соединен с коленчатым валом через
шатун
, часто сокращается до
стержень
или же
шатун
. Эти части вместе называются
поршень в сборе
. Оба конца шатуна могут свободно поворачиваться: часть шатуна, которая соединяется с поршнем, называется
маленький конец
, а конец, который крепится к коленчатому валу, называется
большой конец
. Большой конец будет иметь
вкладыши подшипников
которые минимизируют трение и поддерживают точный масляный зазор с шатунной шейкой на коленчатом валу. Шатун разделен на две части — с
крышка штока
используется для зажима вокруг подшипника шатуна и коленчатого вала.

Компоненты сборки поршня

Поршень

Вся мощность в двигателе создается за счет силы, действующей на верхнюю часть поршня. Эта сила определяется как произведение площади поршня на давление газа. Большие поршни и более высокое давление газа обеспечат большую мощность. В целом размер поршня ограничен конструкцией двигателя, но поршень играет жизненно важную роль в поддержании высокого давления газа, создавая газонепроницаемое уплотнение со стенкой цилиндра.

Верхняя поверхность поршня называется
корона
(также
головка
или же
купол
). В серийных двигателях существуют различные формы короны, но обычно она бывает плоской, выпуклой или выпуклой.

[Различные формы коронок]

Почти все современные поршни включают
предохранительные клапаны
которые обеспечивают зазор вокруг клапанов в верхней части хода поршня.

Головка, являющаяся областью непосредственного контакта с горячими дымовыми газами, сильно нагревается. Именно эта область расширяется больше всего, поэтому от нижней части поршня будет небольшой конус внутрь, чтобы обеспечить больший зазор вокруг этой верхней площадки между головкой и верхним поршневым кольцом.

Хотя нам нужно газонепроницаемое уплотнение, нам также нужно, чтобы поршень плавно двигался по цилиндру с минимальным трением, поэтому поршню требуется некоторое
зазор
. Типичный поршень имеет зазор 0,1 мм (0,004 дюйма) между собой и стенкой цилиндра, что примерно равно ширине человеческого волоса. Чтобы сохранить этот зазор, поршень должен быть точно обработан, а сплав, из которого он сделан, точно рассчитан с учетом теплового расширения.

Небольшой зазор между поршнем и стенкой цилиндра перекрывается
поршневые кольца
, которые входят в канавки на поршне в области, известной как
поршневой ремень
. Промежутки между этими бороздками называются
кольцевые земли
.

Поршень прикреплен к шатуну короткой полой трубкой, называемой
штифт на запястье
, или же
поршневой палец
. Этот штифт на запястье несет всю силу горения.

На поршень действуют не только вертикальные силы во время сгорания, но и боковые силы, вызванные постоянно изменяющимся углом наклона шатуна. Из-за этих боковых сил поршень нуждается в гладких поверхностях, чтобы прижиматься к стенке цилиндра и удерживать поршень в вертикальном вертикальном положении. Боковые поверхности поршня называются
юбка поршня
.

[Полная юбка против юбки-тапочки]

Есть два типа юбок. Самым основным является
пышная юбка
или сплошная юбка, представляющая собой поршень классической трубчатой ​​формы. Эта конструкция до сих пор используется в двигателях грузовиков и больших коммерческих автомобилей, но уже давно заменена на легковых автомобилях и мотоциклах более легкой конструкцией, известной как
скользящий поршень
.

У плунжерного поршня срезана часть юбки, оставлены только поверхности, которые опираются на переднюю и заднюю стенки цилиндра. Это удаление минимизирует вес и уменьшает площадь контакта между поршнем и стенкой цилиндра, тем самым уменьшая трение.

Современные серийные двигатели дополнительно снижают трение между поршнем и стенкой цилиндра за счет использования
покрытия поршня с низким коэффициентом трения
, похоже на тефлон в сковороде с антипригарным покрытием. Эти покрытия обычно наносят методом трафаретной печати на юбки поршней, например, как показано на рисунке покрытие на основе графита на двигателе Ford Fiesta Ecoboost.

[Поршень Ford]

Когда поршень толкается вниз во время такта сгорания, он оказывает боковое усилие в направлении, противоположном наклонному шатуну. Направление цилиндра, на которое действует эта сила, известно как сторона тяги, и и поршень, и стенка цилиндра будут подвергаться большему износу в этой области.

[Диаграмма тяги]

Поршень сильно нагревается и должен эффективно рассеивать это тепло. Тепло от поршня поступает в три места: в виде лучистого тепла в камеру сгорания, в стенки цилиндра через поршневые кольца и вниз по шатуну. Кроме того, во многих двигателях поршень охлаждается за счет распыления масла на его нижнюю часть.

Поршневые кольца

Поршневые кольца устанавливаются вокруг поршня, перекрывая небольшой зазор между поршнем и стенкой цилиндра. На поршне обычно три поршневых кольца, и они выполняют разные функции.

Компрессионные кольца

Два верхних кольца называются
компрессионные кольца
(также известен как
прижимные кольца
или же
газовые кольца
) и их основная роль заключается в предотвращении попадания газов через небольшой зазор между поршнем и стенкой цилиндра. Этот проход газа мимо поршня в картер известен как
продувка
и должно быть сведено к минимуму для поддержания сжатия.

Компрессионные кольца обычно изготавливаются из цельного чугуна и оказывают внешнее давление на стенку цилиндра. Это внешнее давление возникает из-за естественной упругости колец, но на такте сгорания дополняется давлением газа за кольцами, которое более плотно прижимает их к стенке цилиндра.

[Давление газа за компрессионными кольцами]

Важно отметить, что компрессионные кольца не оказывают бокового давления на поршень и не служат для него направляющими. Канавка в поршне будет глубже, чем ширина поршневого кольца, что позволит кольцу двигаться по масляной пленке.

Компрессионные кольца также передают тепло от поршня к стенке цилиндра, где оно рассеивается в охлаждающей жидкости, протекающей через водяные рубашки.

Эти кольца разбиты с небольшим зазором, что позволяет устанавливать и снимать их над поршнем. Ширина этого
Зазор поршневых колец
будет указан производителем и может быть измерен путем помещения кольца внутрь цилиндра и измерения зазора щупом. На этой иллюстрации зазоры сильно преувеличены, в действительности они будут очень тонкими — 0,2 мм или меньше.

Маслосъемные кольца

Кольцо нижнее на поршень
маслосъемное кольцо
. Масло постоянно разбрызгивается на стенки цилиндров либо из отверстий в шатунах, либо форсунками, установленными в картере. Для минимального трения нам нужна тонкая масляная пленка, а функция маслосъемного кольца состоит в том, чтобы удалять излишки масла и оставлять идеальную масляную пленку для скольжения компрессионных колец и юбки поршня.

Нам определенно не нужно масло в камере сгорания: присутствие масла может вызвать плохое сгорание, высокие выбросы, избыточное нагарообразование на клапанах и поршнях и сизый дым — все это плохие новости для плавно работающего двигателя.

Маслосъемное кольцо обычно состоит из двух тонких хромированных скребковых колец с прокладкой между ними, позволяющей удалять масло. Он предназначен для скольжения по маслу при движении вверх и соскребания его при движении вниз. Это известно как сегментированный дизайн. В канавке управления маслом будут просверлены отверстия, позволяющие лишнему маслу легко стекать обратно в картер.

Установка новых поршневых колец

Область стенки цилиндра над верхним компрессионным кольцом не задевается кольцами и меньше изнашивается. Это может привести к образованию гребня в течение всего срока службы двигателя. Если новые кольца устанавливаются на цилиндр, который не подвергался повторной расточке, то может потребоваться кольцо с удаленной выемкой, известное как обводной выступ, чтобы гарантировать, что новое кольцо не соприкасается с этим гребнем материала.

[Схема смещения колец]

При установке новых колец зазоры должны быть смещены и никогда не должны находиться на одной линии друг с другом, чтобы предотвратить прямой выход газов.

булавка на запястье

Поршень крепится к шатуну через полую трубку из закаленной стали, известную как
штифт на запястье
или же
поршневой палец
. Этот штифт проходит через малый конец шатуна и позволяет ему поворачиваться на поршне.

Существует два способа крепления штифта на запястье. А
полуплавающий
В конструкции штифт закреплен в шатуне, но может свободно вращаться в отверстиях в поршне. А
полностью плавающий
поршневой штифт будет свободно вращаться как в малом конце, так и в поршне, и будет закреплен на месте с помощью стопорных колец или тефлоновых кнопок на концах штифта. Для полностью плавающего штифта внутри маленького торцевого отверстия предусмотрена сменная втулка.

Поршневой палец может быть немного смещен в сторону, а не точно по центру поршня. Это известно как
штифт на запястье со смещением
и используется для уменьшения поперечного движения поршня внутри цилиндра. Чрезмерное движение из стороны в сторону известно как стук поршня из-за производимого им стука.

Шатун

шатун
передает усилие от поршня к коленчатому валу, он постоянно подвергается растягивающим, сдавливающим и изгибающим силам, так как действует как посредник в этих двухтактных отношениях. Шатун должен быть конструктивно прочным, и не случайно он имеет форму миниатюрной стальной двутавровой балки, похожей на своих больших братьев, поддерживающих небоскребы и мосты. Профиль двутавровой балки обеспечивает максимальную прочность конструкции при минимальных затратах веса, и, как и в случае с поршнем, мы хотим максимально снизить вес шатуна.

Требуемая прочность шатуна означает, что он изготовлен из кованой стали или порошковой стали. Экзотические двигатели могут иметь титановые шатуны. Чугун не используется из-за его веса.

Верхняя часть шатуна, прикрепленная к поршню, называется
маленький конец
. Он не всегда будет иметь подшипники. От малого конца стержень проходит по профилю в форме двутавровой балки вниз к
большой конец
который разделен на две части, чтобы он мог поместиться вокруг шейки коленчатого вала. Нижняя часть стержня называется
крышка штока
и он будет прикреплен либо шпильками, либо болтами к самому стержню.

В настоящее время стержень обычно изготавливается как единое целое, а затем колпачок стержня надрезается и отламывается. Это оставляет неровную поверхность на сопрягаемой поверхности, но придает большую прочность. Крайне важно, чтобы крышки шатунов не перепутались с другими шатунами — они входят в комплект.

Шатунная шейка будет иметь вкладыши подшипника, разделенные на две половины, эти вкладыши подшипника будут изготовлены из того же материала, что и коренные шейки. Подшипники шатуна смазываются маслом, поступающим под давлением через каналы в коленчатом валу.

Во многих шатунах просверлено отверстие от большого конца вверх через вал к выходному отверстию где-то по всей длине. Этот канал позволяет маслу проходить вверх по шатуну от большой головки и распыляться на упорную область стенки цилиндра, где трение максимально.

Неисправности

Шлепок поршня

Износ стенки цилиндра или юбки поршня может привести к слишком большим зазорам между поршнем и стенкой цилиндра. Это допускает чрезмерное перемещение поршня из стороны в сторону. Когда поршень меняет направление в верхней и нижней части своего хода, это может привести к его ударам о стенку цилиндра, вызывая шум, известный как
стук поршня
.

Стук поршня обычно усиливается, когда двигатель холодный, до того, как поршень успел нагреться и расшириться. Его можно вылечить путем механической обработки цилиндра и использования поршня увеличенного размера.

Модификации и обновления

Модернизированные поршни и шатуны

Установка комплекта более прочных и легких шатунов и поршней сделает двигатель более мощным. Это может быть важно для турбонаддува или наддува двигателя. Переход от кованых стержней к титану или порошковой (спекшейся) стали приведет к более прочному двигателю.

Покрытия поршней

Как обсуждалось выше, недавно разработанные двигатели часто имеют антифрикционное покрытие, наносимое на поршни на заводе. Но эти покрытия также доступны на вторичном рынке для снижения трения и увеличения (или уменьшения) теплопередачи.

[Примеры покрытий]

• Покрытия наносятся на юбку для уменьшения трения между ней и стенкой цилиндра.


Керамическое покрытие

• может быть нанесено на головку и предназначено для отражения тепла обратно в камеру сгорания и уменьшения его количества, передаваемого поршню.

• Нижняя сторона поршня может иметь нескользящее покрытие, известное как
  маслоотталкивающее покрытие
  который отталкивает масло, тем самым уменьшая вес узла и обеспечивая более эффективное охлаждение масла.


Что такое шатун двигателя и зачем он нужен?

17
июль
2018

администратор

Технологии

0 комментариев

При покупке автомобиля, нового или подержанного, на что следует обратить внимание в первую очередь? Если вы составите список вещей, которые являются наиболее важными для наименее важных, вот что вы, вероятно, получите:

• Двигатель
• Трансмиссия
• Подвеска
• Кузов

Короче говоря, двигатель можно назвать сердцем автомобиля, и он необходим для правильной работы.

Что такое шатун двигателя?

Ни один мотор не может работать без двигателя, а двигатель не может работать без хребта. Шатун двигателя образует основу двигателя и является одной из наиболее важных частей, обеспечивающих его работу. Он используется для соединения пистолета с кривошипом или коленчатым валом в двигателе.

Зачем нужен хороший шатун двигателя?

Чтобы узнать, как они могут вам помочь, сначала поймите, как они работают.

Поршень создает толчок или тягу, которая передается на коленчатый вал. Затем его работа заключается в преобразовании мощности, также называемой возвратно-поступательным движением, во вращательную мощность. Следовательно, это заставит двигатель вращаться из-за этих критических вещей. Без них двигатель не может нормально работать.

Они выполняют важные функции, обеспечивающие эффективную работу двигателя. Некоторые из этих функций включают в себя:

1. Вращение коленчатого вала.

Функция коленчатого вала заключается в преобразовании возвратно-поступательного движения во вращение, необходимое для автомобиля. Этому способствует поршень, который толкает и тянет эту преобразующую мощность к коленчатому валу. Поршень движется тысячу раз в минуту. Таким образом, он должен работать как можно более гладко. Все это не может происходить без шатуна.

2. Выдерживает давление поршня.

Во-первых, это легкий выбор для вас, который понравится вашей кошке. Двигатель вашего автомобиля испытывает большое давление из-за нагрузки на поршень. Процесс вращения также вызывает нагрев двигателя, что, в свою очередь, приводит к повышению температуры. Процесс сгорания оказывает большую нагрузку на шатуны. Но они созданы, чтобы выдерживать все это давление и температуру.

3. Движение жидкости

Движение между коленчатым валом и поршнем приводит к движению жидкости в шатуне. Без них не было бы механического движения между поршнем и коленчатым валом.

4. Помощь в сборке высокопроизводительного автомобиля

Как было сказано ранее, двигатель не может работать без шатуна. Важнейшей особенностью, которую следует учитывать больше всего, является однородность формы. Существует четыре различных типа соединительных стержней. Среди них:

1) Морской тип

2) Фиксированная конструкция

3) Суставная

4) Лопасть

Выбор правильного удилища имеет решающее значение.
