Замена сцепления ВАЗ 2109 без снятия коробки: видео инструкция

Даже если следовать всем инструкциям, которые возможно найти в руководстве по эксплуатации авто, замена сцепления производится совсем не просто. Причиной этому то, что вовсе не у каждого владельца автомобиля есть яма, эстакада и, что еще менее вероятно, подъемник.

Если вы обратитесь в СТО, сцепление заменят буквально за один час, но стоимость вас не порадует, а своими руками на выполнение этой задачи, скорее всего, понадобится целый день, если не два. Все зависит от ваших познаний и скорости работы. Больше всего времени уходит на разборку и сборку, а на установку самих запчастей тратится 20-30 минут. Как обойтись без ямы и подъемника?

Начало работы

Первое, что обычно интересует автовладельца при замене сцепления: можно ли произвести замену, не снимая КПП? Где бы вы ни искали ответ, просматривали ролики или фото, конкретного ответа нет. Но в итоге, вполне вероятно, что вы наткнетесь на чей-то отзыв, в котором говорится, что процедура вполне реальная. Кроме этого, вам даже примеры привести могут. Здесь вам станет все ясно – пора приступать к делу, и менять деталь собственноручно.

Для начала необходимо найти пару больших пеньков, высота которых около 40 сантиметров и несколько брусков. Для того чтобы подстраховаться и машина не упала прямо во время ремонта, нужно под днищем автомобиля установить два простых колеса.

Читайте также: Замена ШРУСа на ВАЗ 2109

Даже находясь уже под машиной, можно сомневаться, проводить ли замену, не снимая коробку, ведь если КПП упадет на землю, поднять ее будет очень сложно, так как по дну машины с ней подлезть практически невозможно. Сначала надо полностью отключить АКБ, обесточив всю систему. После этого и начинается весь процесс. Следующий шаг – снятие всех лишних элементов, а именно:

• колеса. После снятия их необходимо скрутить и откинуть подальше, чтобы ничего не мешало;
• освободить стойки. Для этого необходимо снять рулевые наконечники;
• выкрутить болты, которыми закреплена шаровая опора;
• далее нужно снять защиту двигателя с помощью троса;
• из коробки слить все масло;
• на кулисе ослабить затяжку гайки, после чего снять ее;
• на обеих подушках выкрутить абсолютно все гайки;
• теперь под двигатель следует установить домкрат или другую опору;
• выключить датчик заднего хода;
• от стартера нужно аккуратно отсоединить провода, выкрутить гайки и снять его;
• выкрутить гайки с защиты маховика и вилки;
• далее очень важный момент. Нужно извлечь ШРУС, но только на правой стороне, левый трогать не нужно;
• выкрутить болты крепления к блоку КПП.
• последний шаг – избавляемся от гайки над правым ШРУСом.

Меняем сцепление

Готово практически все для того, чтобы вырвать коробку от двигателя, но не стоит спешить. Для того чтобы продолжить процесс, нужны два болта с верхнего рычага классики. Они имеют такую же резьбу, как и те, что стянуты блок ДВС и коробка. Вкручиваем их сверху, и уже после этого можно начинать разъединять узлы с помощью небольшого ломика.

Представленная замена сцепления ВАЗ-2109 – достаточно кропотливый процесс, но ради того, чтобы сделать все быстро и надежно, можно пойти на многое.  Через щель, которая образовалась после предыдущей процедуры, нужно избавиться от выжимного подшипника, болты выкручиваем на корзине. А вот установка несколько отличается от инструкции, что можно найти в пособниках. Новый выжимной ставим на свое место. После этого устанавливаем диск на маховик и сверху него корзина. Болты закручиваем буквально на два оборота, затягивать их нельзя. Дальше очень осторожно начинаем насаживать первичный вал на шлицы диска.

Читайте также: Как поменять шаровую опору на ВАЗ 2109

Стоит учитывать, что лепестки корзины данного автомобиля имеют небольшую выработку. Это вполне нормально, так как подшипник работает при постоянном контакте с ними. Так что, если вы заметили такую деталь, не стоит отчаиваться. Совершенно никаких неприятных сюрпризов она вам не принесет, если вовремя проводить замену корзины.

https://youtu.be/L1jrXnmBGh5

Замена сцепления ВАЗ 2106, 2107 без снятия КПП – Ремонт ВАЗ. Техническое обслуживание автомобилей своими руками.

Признаками неисправного сцепления ВАЗ, может быть как затрудненное включение скоростей, так и проблематичное начало движение автомобиля. В этом случае рекомендуется замена диска сцепления и, как правило, одновременно меняется корзина сцепления ВАЗ 2107, ВАЗ 2107. Эти ремонтные операции ВАЗ необходимо производить либо на яме, либо на подъемнике, так как основная часть работ выполняется под автомобилем. На многих СТО, по технологии необходимо демонтировать коробку передач, но существует более легкий способ замены сцепления ВАЗ 2106 – ВАЗ 2107, при котором демонтаж коробки не нужен.

Порядок выполнения работ при замене сцепления ВАЗ 2107, ВАЗ 2107

1. Первым делом необходимо отсоединить карданный вал

2. Затем отключаем контакты от датчика заднего хода

3. Откручиваем болты крепления кожуха сцепления на головке блока цилиндров, а также демонтируем траверсу днища кузова.

4. Ну и в завершении подготовительного этапа с помощью головки на 13, открутив две гайки, снимаем подушку коробки передач.

5. С помощью монтировки необходимо отодвинуть коробку в противоположную сторону двигателя, до тех пор, пока рычаг переключение передач не окажется заднего края отверстия в днище автомобиля.

6. В итоге должно получиться так, что узел трансмиссия ВАЗ должен лежать на приемной тубе, при этом рекомендуется подставить упор, чтобы узел не соскользнул и не провис.

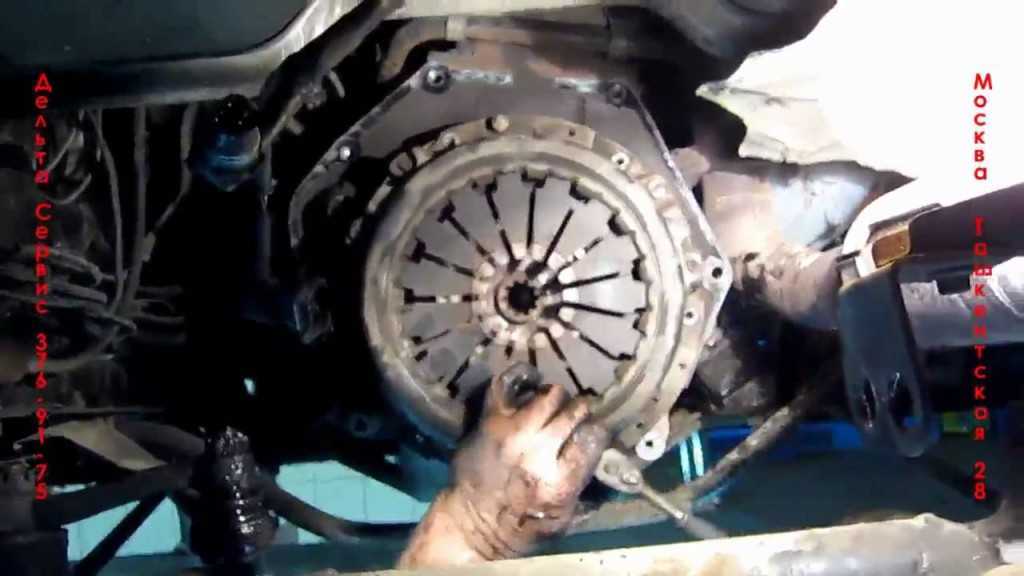

7. Следующим этапом будет снятие корзины сцепления с маховика двигателя ВАЗ. Для этого необходимо с помощью все той же монтировки зафиксировать маховик, после чего поочередно откручивать болты на 13 крепления корзины сцепления ВАЗ 2107 – ВАЗ 2107.

8. Открутив корзину, монтировкой отодвигаем корзину и аккуратно вынимаем диск сцепления, как показано на фото.

9. Теперь немного подав вовнутрь корзину сцепления, выравниваем и вытягиваем ее наружу.

10. Следом за корзиной демонтируйте вилку включения сцепления, и замените выжимной подшипник, который находится на первичном вале КПП.

Собственно на этом снятие сцепления ВАЗ и заканчивается. Теперь необходимо устанвовить новые детали в обратном порядке и обязательно отцентровать диск сцепления относительно подшипника коленвала . Центровка выполняется с помощью специальной оправки. При правильном положении диска сцепления оправка должна свободно входить и выходить из подшипника

И в заключении предлагаем посмотреть видео, как происходит замена сцепления ВАЗ (классика)

Опубликовано 21.08.2022Автор: admin

В рубрике Ремонт и диагностика неисправностей сцепления ВАЗ, Трансмиссия ВАЗ Отмечено ремонт ВАЗ 2107, Ремонт ВАЗ-2106, сцепление ВАЗ

Замена сцепления не так уж и сложна

Замена диска сцепления и нажимного диска, вероятно, входит в ваш список «отнесите это к механику». Этого не должно быть — замена всего узла сцепления — это то, что опытный мастер может сделать в домашнем гараже или, как показывает механик YouTube КрисФикс, на подъездной дорожке. Теперь стоит упомянуть, что замена сцепления без подъемника означает падение вашей коробки передач без подъемника, что не так просто, как показано в видео, хотя в основном это просто тяжело и неудобно.

После того, как вы убрали трансмиссию, вы можете хорошенько рассмотреть все детали, которые позволяют мощности передаваться от вашего двигателя к трансмиссии. По сути, вы увидите прижимную пластину, прикрепленную болтами к маховику. На трансмиссии вы все равно увидите рычаг сцепления и подшипник выключения сцепления, который часто называют выжимным подшипником. Очевидно, что существуют разные стили подшипников выключения сцепления, многие из которых теперь имеют гидравлический рабочий цилиндр, встроенный в сам выжимной подшипник. В более старых системах гидравлического сцепления с внешним рабочим цилиндром вы, вероятно, захотите заменить и его. Хотя даже на старые механические рычаги сцепления , вам просто нужно заменить выжимной подшипник и проверить рычажный механизм сцепления.

Как показывает ChrisFix, за нажимным диском скрывается ваш диск сцепления — частый виновник проблем со сцеплением. Вы также сможете лучше рассмотреть поверхность трения маховика и направляющий подшипник. Направляющий подшипник или втулка — это то, на чем движется первичный вал вашей трансмиссии после того, как он проскальзывает в заднюю часть коленчатого вала вашего двигателя. Их всегда полезно заменить, но сильно изношенные втулки или неисправные подшипники могут быть признаком усталости трансмиссии. Спойлер: КрисФикс узнает об этом позже в своем видео, что заставляет его заменить коробку передач. В видео ChrisFix также показывает, как можно заменить направляющий подшипник с помощью специального инструмента или выдавливая его смазкой и хлебом. Инструмент намного, намного чище.

Оттуда можно снять маховик. Теперь КрисФикс показывает способ обойтись одними ручными инструментами и блокирует маховик с помощью гаечного ключа, борясь с парой слабо ввернутых болтов. Это определенно способ ослабить болты маховика — или вы можете просто купить устройство для проворачивания маховика, которое фиксируется в зубчатом венце и удерживает маховик устойчиво, не рискуя сломать болт в старом маховике или блоке двигателя. После того, как вы уроните маховик, вы захотите осмотреть его, прежде чем наносить на него поверхность — это означает, что вам нужно проверить его на наличие трещин. Или вы можете сделать, как ChrisFix, и просто заменить его.

ChrisFix также отмечает, что сейчас самое время заменить задний главный сальник двигателя. С современными цельными уплотнениями это верно. Хотя это может открыть банку червей, если вы пытаетесь заменить заднее основное уплотнение троса старинного двигателя.

После этого работа становится настолько простой, насколько это вообще возможно: просто замените все изнашиваемые детали: маховик, нажимной диск, диск сцепления, направляющий подшипник и выжимной подшипник. С новыми деталями вам нужно будет обратиться к руководству по обслуживанию для всех правильных значений крутящего момента. Да, это означает, что нужно стряхнуть пыль с динамометрического ключа, который вы купили несколько лет назад, и использовать его вместо того, чтобы полагаться только на свой внутренний датчик крутящего момента.

Видео длится около 30 минут, так что оно длиннее, чем та серия «Друзей», которую вы, вероятно, собирались посмотреть, но вы узнаете, что замена сцепления — это не более чем дневная работа если у вас есть все части под рукой.

H/T Jalopnik

Уэсли Рен
Уэсли Рен провел всю свою жизнь с автомобилями, будь то переодевание отцовского «Форда» 1954 года на Хэллоуин в детстве, ремонт автомобилей в колледже или коллекционирование разочаровывающих кусочков истории — и многое другое.

Как заменить автомобильное сцепление: пошаговое руководство

Замена сцепления — долгая и трудоемкая задача, которая может занять несколько часов, но все же возможна. Основная часть задачи — это механическая работа, а не замена основного компонента. Весь процесс занимает примерно 5-6 часов. Прежде чем узнать о том, как заменить автомобильное сцепление, вы должны знать, что замена сцепления является важной задачей для бесперебойной работы автомобиля в течение длительного времени. Иногда нет времени бежать к механику, когда выходит сцепление, тогда можно легко заменить автомобильное сцепление самостоятельно.

Сцепление — это механическое устройство, которое используется для включения и выключения двигателя, чтобы облегчить переключение передач путем приложения давления к маховику. Сбрасываемое давление от прижимной пластины к маховику обеспечивает свободное вращение.

Замена сцепления поставляется с советами по обслуживанию автомобиля и инструментами, помогающими водителю. Доступны комплекты автомобильного сцепления, которые поставляются с инструкциями по эксплуатации и другими важными инструментами для обслуживания вашего автомобиля, и эти инструменты также можно использовать для выполнения других задач, таких как замена автомобильной шины.

Да! Нет необходимости идти в школу механиков, чтобы научиться замене автомобильного сцепления. В этой статье вы узнаете, как заменить сцепление в домашних условиях за несколько простых шагов.

Замена сцепления требует некоторых инструментов и правильного положения автомобиля. Доступны комплекты для замены сцепления, которые содержат все основные компоненты автомобильного сцепления. Помимо всего прочего, при замене автомобильного сцепления требуется следующее:

1. Домкрат
2. Отвертка
3. Смазка
4. Новый маховик
5. Новое сцепление

Все это необходимые инструменты для обслуживания вашего автомобиля. Как только вы освоите все эти вещи, легко начать процесс. Вот пошаговая инструкция по замене сцепления.

Первый шаг включает в себя угон автомобиля, чтобы поднять переднюю часть автомобиля. Припаркуйте автомобиль в правильном положении, чтобы упростить процесс. Используйте хай-джек отличного качества, чтобы поднять автомобиль над уровнем земли. Трансмиссия и двигатель автомобиля должны выполняться хай-джеком с устойчивостью.

Следующим шагом является снятие коробки передач, чтобы добраться до сцепления автомобиля. Для этого отсоедините трос сцепления и плюсовой провод аккумуляторной батареи. Отсоедините все электрические соединения и трос спидометра. Отсоедините и снимите стартер.

Найдите болты, соединяющие кожух колокола с задней частью двигателя, и снимите их все. Затем снимите коробку передач с двигателя. Осторожно опустите напольный домкрат и снимите коробку передач автомобиля, слегка приподняв домкрат, чтобы поддержать автомобиль, а также снять коробку передач с двигателя.

Снимите ведущий мост и карданный вал. Чтобы добраться до сцепления автомобиля, вам нужно снять нажимной диск и выдвинуть диск сцепления. На этом этапе вы можете отремонтировать или заменить маховик и удалить грязь и мусор с коленчатого вала.

Перед заменой автомобильного сцепления очистите все детали от масла, жира и грязи. После замены маховика замените автомобильное сцепление на более новое. Сдвиньте новый диск сцепления и установите его с помощью приспособления для выравнивания сцепления. Сдвинув новый диск сцепления, закрепите болтами нажимной диск и замените коробку передач.

Теперь вы готовы установить трансмиссию на место, но перед установкой трансмиссии установите новый выжимной подшипник с рычагом выключения и с предварительно смазанными точками поворота. Совет состоит в том, чтобы выровнять коробку передач в шлицевом отверстии и наклонить коробку передач вперед, чтобы снова прикрепить ее, пока она полностью не скользит. Не спешите. Просто не торопитесь на этом шаге и практикуйте его несколько раз, пока не добьетесь успеха. После того, как коробка передач выровнена, установите болты на место и затяните их должным образом.

На этом этапе используйте дополнительный домкрат для коробки передач, чтобы закрепить все трубы, провода и тягу переключателя передач на коробке передач.

После установки коробки передач на место и затягивания болтов медленно отпустите домкрат. Удерживайте коробку передач и дайте автомобилю опуститься в исходное положение. Подсоедините аккумулятор и долейте свежую жидкость сцепления. Подсоедините электрические разъемы, вакуумные линии и спидометр.

Пришло время снова отправиться в путь и проверить замененное автомобильное сцепление. Совершите короткую поездку, чтобы убедиться, что замененное сцепление работает нормально.

Замена автомобильного сцепления – дело недорогое. Вы даже можете сэкономить огромное количество денег, которые механик взимает за замену сцепления, заменив сцепление самостоятельно. Замена автомобильного сцепления — это отличная возможность узнать что-то техническое и руководство по эксплуатации автомобильного аккумулятора. Это дает большую уверенность в себе и представляет личную привязанность к вашему автомобилю, зная, что вы можете сосредоточиться на его повреждениях и устранить их за один раз.

В большинстве автомобилей используется механическая коробка передач и имеется комплект для замены сцепления, который включает в себя запасные части и инструменты для выравнивания. Комплект автомобильного сцепления стоит от 150 до 500 долларов. Также доступны индивидуальные комплекты для замены сцепления, которые стоят дорого и стоят тысячи долларов. Вы можете получить приблизительное представление от профессионального автомеханика, когда отправляетесь на ремонт подержанного автомобиля в Балтиморе, штат Мэриленд.

Рекомендуется следовать руководству, предоставленному автомобилем, чтобы получить представление о замене компонентов автомобильного сцепления, прежде чем начинать такой проект.
