Замена датчика температуры охлаждающей жидкости на ВАЗ 2110, ВАЗ 2111, ВАЗ 21112

Добро пожаловать!
Датчик температуры охлаждающей жидкости – он работает следующим образом, его кончик находиться в охлаждающей жидкости так как он ввёрнут во внутрь термостата и ещё во внутрь головки цилиндров (Температурных датчика всего два, по мере прочтения статьи вы всё поймёте), когда жидкость нагревается у него (У датчика) падает сопротивление (Чем сильнее нагрет датчик, тем ниже у него сопротивление) и тем самым указатель температуры жидкости даёт показания вам о том что мол температура растёт, в случае если же датчик холодный (Жидкость в двигателе холодная) то сопротивление у него больше и тем самым стрелка температуры лежит и не поднимается, по мере нагревания температуры и сам датчик нагревается и дает показания в связи с которыми стрелка поднимается, вот поэтому когда находиться воздух в системе охлаждения, показания в основном бывают неверными (Потому что воздух датчик не нагревает и температура двигателя может быть большая, а стрелка будет в этот момент показывать только ещё норму), если вы решите узнать есть ли у вас в воздух в системе охлаждения и как его оттуда выгнать (Воздуха категорически быть не должно), то в таком случае ознакомьтесь со статьёй под названием: «Как удалить воздушную пробку на автомобилях ВАЗ»!

Примечание!
Для замены датчика вам нужно будет слить жидкость из радиатора, а иначе когда вы его выкрутите (Он же в охлаждающей жидкости находиться) то вся жидкость вытечет наружу, но есть один способ благодаря которому можно заменить этот датчик не сливая при этом жидкость, но для осуществления этого способа нужен будет второй датчик (Мы вас с этим способом по мере прочтения статьи ещё ознакомим), так вот для замены датчика запаситесь: Набором ключей в который будет входить гаечный ключ где то «на 19», а так же (На ваше усмотрение) можете запастись хорошим герметиком потому что бывает после установке нового датчика и при заливки жидкости, из того места где установлен датчик начинает вытекать по не многу жидкость и в связи с этим его приходиться опять снимать или же как то по другому устранять данную течь!

Краткое содержание:

  • Замена датчика температуры жидкости
  • Проверка датчика температуры жидкости
  • Дополнительный видео-ролик

Где находится датчик температуры охлаждающей жидкости?

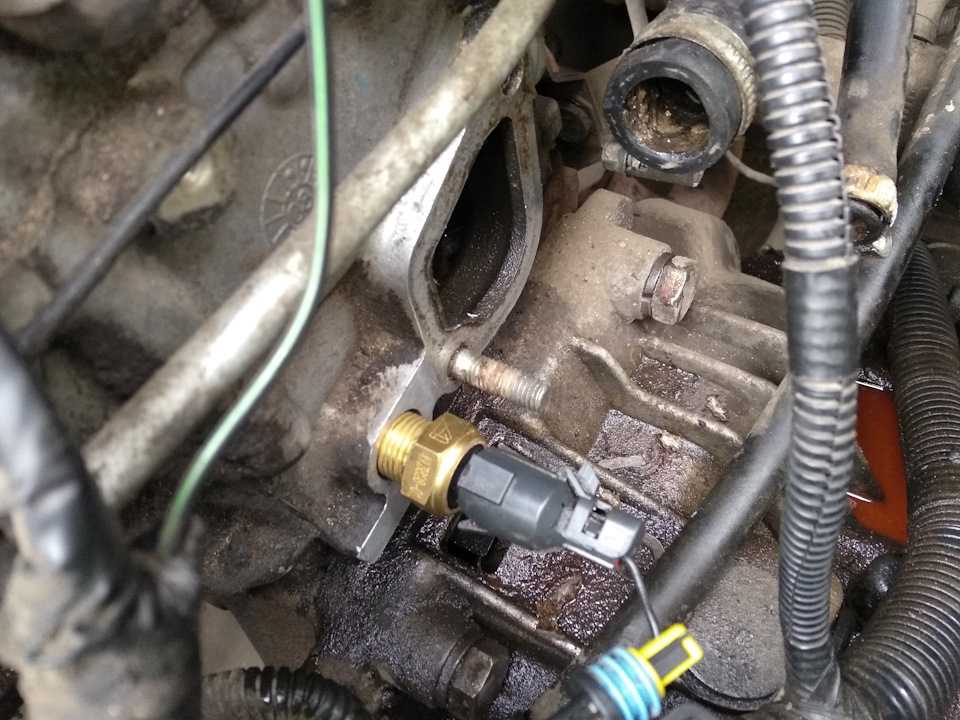

В разных автомобилях он по разному размещён, вот к примеру если классику взять, то на ней он вообще в головку блока цилиндров ввёрнут а на автомобилях десятого семейства он в термостате находиться (Указан красной стрелкой) и тоже в головки блока (Об этом чуть позже), но термостат не так то легко увидеть, на фото ниже некоторые детали уже сняты, а именно корпус воздушного фильтра чтобы можно было хорошенько просмотреть местонахождение самого термостата и датчика (Указан синей стрелкой) температуры жидкости который в него ввёрнут.

Примечание!
Мы ранее это не указали но датчиков которые отвечают за температуру два, заменяются они практически аналогично и проверяются тоже, ниже вы можете видеть фото обоих датчиков тот который указан красной стрелкой идёт на контроллер, то есть благодаря нему настраивается смесь, включается вентилятор да и вообще при выходе его из строя с автомобилем начнутся проблемы (Что за проблемы читайте чуть ниже в рубрике: «Когда нужно менять датчик»), а второй датчик он лишь на указатель идёт и показывает температуру жидкости которая находиться в вашем автомобиле, больше он ни за что не отвечает, он синей стрелкой указан!

Когда нужно менять датчик температуры охлаждающей жидкости?
Данный датчик выполняет две роли, во-первых показания температуры жидкости даёт, а во-вторых он ещё включает вентилятор когда автомобиль нагревается сильно, поэтому если вентилятор у вас перестал включаться, указатель температуры лежит и не поднимается, то рекомендуем вам снять и проверить датчик (О том как его проверить мы уже описали, по мере прочтения статьи вы с этим столкнётесь), кроме того благодаря контроллеру происходит считывание показания температуры и чтобы к примеру машина быстрее завелась в мороз топливо воздушную смесь нужно за богатить чтобы устойчиво машина прогревалась, но а если датчик вышел из строя то смесь у вас будет постоянно богатая, что при холодном, что при горячем двигателе, потому что контроллер попросту понимать этого не будет и будет считать что двигатель холодный, а богатая смесь приводит к следующему, повышается расход бензина ну и выбросы в атмосферу станут гораздо ядовитыми так как топливо замешивается больше чем это надо и ещё обороты у вас повысятся так как контроллер будет постоянно думать то что двигатель холодный.

Примечание!
Перед тем как новый датчик покупать, на старом маркировку посмотрите и точно по такой же маркировки новый покупайте, вить если вы купите какой то другой датчик то он может просто не давать вам показания или просто их неверно показывать будет, кроме того в комплекте с новым датчиком посмотрите чтобы обязательно шла новая медная шайба, если её нет то отдельно купите, для наглядности на фото ниже данная шайба указана красной стрелкой но только есть одно Но! Данный датчик который показан на фото ниже, вообще не имеет никакого отношения к тому датчики что мы сегодня с вами разбираем, так как фото приведено ниже которое оно только лишь для наглядности сделано, чтобы вы понимали что это за медная шайба и где она может находиться на датчике!

Снятие:
1) В начале посмотрите какие детали вам мешают подлезть к данному датчику, вот к примеру корпус воздухофильтра мешает, подумайте снимать его или нет, о том как снять читайте в статье: «Замена корпуса воздухофильтра на ВАЗ».

2) Идём дальше, помните мы вам говорили что жидкость нужно будет сливать из системы охлаждения, так вот воспользуйтесь статьёй под названием: «Замена охлаждающей жидкости на автомобиле», там объясняется как слить эту жидкость, но можно и без сливая датчик заменить, просто двигатель немного в жидкости испачкаете, в общём делайте всё на своё усмотрение оба способа помогут вам нормально заменить какой либо из двух датчиков на автомобиле.

3) Так вот после того как вы слили жидкость, выберите датчик который будете менять и ещё клемму минус с АКБ не забудьте скинуть (О том как скинуть клемму, читайте «вот в этой статье»), после выбора отсоедините все то что подсоединено к тому датчику который вы собираетесь менять (см. фото ниже), когда отсоедините за грани нужный датчик (Так же фото ниже посмотрите, на них грани отчетливо видны) выкрутите и снимите его с автомобиля, заменив на новый, если же вы жидкость охлаждающую из системы не сливали, то примечание ниже прочтите внимательно.

Примечание!
Если же вы решили не снимать жидкость и прямо так датчик заменить, то первым делом возьмите в руки второй датчик и по не многу выворачивайте старый, когда его можно уже будет крутить рукой уберите гаечный ключ в сторонку и рукой датчик начните выкручивать, делайте медленно и при выкручивании датчик прижимайте к отверстию вить если вы его назад будете тянуть то не поймёте во-первых когда он выкрутиться да и во-вторых жидкость начнёт по не многу выливаться через грани датчика, поэтому выкручивайте и прижимайте хорошенько его, как только поняли что всё датчик выкручен, быстро вынимайте его и на его место новый датчик вставляйте, жидкости выльется совсем немного если вы не замешкаетесь и сделаете всё правильно, ну и в завершение закрутите новый датчик до упора и проверяйте его работоспособность, заведя для этого двигатель и наглядно посмотрев пропали ли все симптомы неисправности или же нет!

Установка:
Вот насчет установки, всё делается в обратном порядке снятию но только не забудьте герметик (Это на ваше усмотрение) нанести на грани датчика как показано на фото ниже (На нижнем фото показан совсем другой датчик, просто это для наглядности), но если вы уже завернули датчик и у вас ничего не течёт то значит герметичность и без того хорошая и смысла смазывать грани нет.

Проверка датчика температуры охлаждающей жидкости:

Проверяются датчики как мы уже сказали идентично, просто у них показания немного разные будут, для проверки ёмкость какую либо подыщите (Стакан удобно кстати или прямо чайник можно использовать) и её нагрейте до определённой температуры (Температура до которой можно нагревать ёмкость, показана на показаниях ниже, к примеру прогрейте её до 100 градусов и термометром это проверьте, опустите датчик в нагретую воду но только именно ту часть которая в отверстия в двигателе у вас завернута была, контактами датчик опускать в воду не нужно) и после этого подсоедините к датчику провода и проверьте его при помощи омметра на сопротивление.

Примечание!
Более подробно о том как проверить датчик, смотрите в ролике ниже!

Дополнительный видео-ролик:
С ещё одной заменой датчиков вы сможете ознакомиться в ролике ниже, в котором про оба датчика подробно объясняется, а так же объясняется как их можно проверить на исправность.
