Где находится реле зажигания ВАЗ 2107, принцип работы, проверка и замена, инструкции с фото и видео

Маленькие и незаметные детали автомобиля практически всегда игнорируются водителями, ведь ходовая часть или сам мотор кажутся более важными и требуют особой заботы. Однако большие проблемы с машиной чаще всего возникают из-за какой-нибудь «мелочи» — например, реле зажигания. Это миниатюрное устройство, которое на ВАЗ 2107 играет очень важную роль.

Содержание

  • Реле зажигания ВАЗ 2107

    • Принцип работы

    • Месторасположение реле в автомобиле

      • Таблица: обозначения реле и предохранителей

    • Одинаковое ли реле в карбюраторных и инжекторных моделях

  • Как проверить реле зажигания на «семёрке»

    • Видео: проверка реле своими руками

  • Замена реле зажигания на ВАЗ 2107

    • Фото: основные этапы работы

    • Видео: порядок замены реле

Реле зажигания ВАЗ 2107

На самых первых версиях ВАЗ не было блока предохранителей и реле, то есть питание подавалось на катушку через сам замок зажигания. Такая система запуска мотора «съедала» очень много электроэнергии, к тому же контакты быстро подвергались окислению и переставали нормально функционировать.

На ВАЗ 2107 устанавливается современное реле зажигания. Главная его функция — при включении прибора уменьшать нагрузку на контакты, так как реле в момент запуска отключает некоторые электрические цепи. Реле зажигания используется как в карбюраторных, так и инжекторных моделях ВАЗ 2107.

Миниатюрное устройство позволяет снизить нагрузку на контакты, что продлевает срок службы всех элементов зажигания

Принцип работы

Реле зажигания — это один из элементов всей системы зажигания. Эта система состоит из:

  • свечей зажигания;
  • распределителя;
  • конденсатора;
  • кулачка прерывателя;
  • катушки;
  • монтажного блока;
  • выключателя.

В момент запуска двигателя питание от свечей попадает на реле зажигания, которое переключает энергию с некоторых цепей. Благодаря этому на катушку подаётся то количество питания, которое необходимо для штатного запуска мотора. Для равномерности подачи тока реле напрямую работает с распределителем и конденсатором.

Месторасположение реле в автомобиле

Любые проблемы с реле зажигания на ВАЗ 2107 начинаются с того, что водитель не может с первого раза завести двигатель. Сразу же возникают подозрения относительно работоспособности тех или иных узлов, но, как правило, первым делом проверке подвергается именно реле. На «семёрке» оно находится сразу же за приборным щитком и зафиксировано под торпедой. Такое расположение нельзя назвать удобным, ведь чтобы добраться до реле, потребуется снять приборную панель полностью.

Реле зажигания находится в общем блоке непосредственно за щитком приборов в салоне

Таблица: обозначения реле и предохранителей
Номер предохранителя (номинальный ток)*Назначение предохранителей ВАЗ 2107
F1 (8А/10А)Задние фонари (свет заднего хода). Предохранитель заднего хода. Электродвигатель отопителя. Предохранитель печки. Лампа сигнализатора и реле обогрева заднего стекла (обмотка). Электродвигатель очистителя и омывателя заднего стекла (ВАЗ-21047).
F2 (8/10А)Электродвигатели очистителей, омывателей ветрового стекла и фар. Реле очистителей, омывателей ветрового стекла и фар (контакты). Предохранитель дворников ВАЗ 2107.
F3/4 (8А/10А)Резервные.
F5 (16А/20А)Нагревательный элемент обогрева заднего стекла и его реле (контакты).
F6 (8А/10А)Предохранитель прикуривателя ВАЗ 2107. Штепсельная розетка для переносной лампы.
F7 (16А/20А)Звуковой сигнал. Электродвигатель вентилятора охлаждения радиатора. Предохранитель вентилятора ВАЗ 2107.
F8 (8А/10А)Указатели поворота в режиме аварийной сигнализации. Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации).
F9 (8А/10А)Противотуманные фонари. Регулятор напряжения генератора Г-222 (на части автомобилей).
F10 (8А/10А)Комбинация приборов. Предохранитель панели приборов. Лампа сигнализатора и реле заряда аккумуляторной батареи. Указатели поворотов и соответствующие лампы сигнализаторов. Лампы сигнализаторов резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Вольтметр. Приборы системы управления электропневмоклапаном карбюратора. Реле-прерыватель лампы сигнализатора стояночного тормоза.
F11 (8А/10А)Лампы сигнала торможения. Плафоны внутреннего освещения кузова. Предохранитель стоп-сигнала.
F12 (8А/10А)Дальний свет (правая фара). Обмотка включения реле очистителей фар.
F13 (8А/10А)Дальний свет (левая фара) и лампа сигнализатора включения дальнего света фар.
F14 (8А/10А)Габаритный свет (левая фара и правый задний фонарь). Лампа сигнализатора включения габаритного света. Фонари освещения номерного знака. Подкапотная лампа.
F15 (8А/10А)Габаритный свет (правая фара и левый задний фонарь). Лампа освещения приборов. Лампа освещения прикуривателя. Лампа освещения вещевого ящика.
F16 (8А/10А)Ближний свет (правая фара). Обмотка включения реле очистителя фар.
F17 (8А/10А)Ближний свет (левая фара).
* В знаменателе для предохранителей штыревого типа

Подробнее об электрооборудовании ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/elektroshema-vaz-2107.html

Виды реле, используемые на ВАЗ 2107:

  1. Реле и плавкие предохранители штыревого типа, расположенные в мон­тажном блоке.
  2. Реле включения обогрева заднего стекла.
  3. Реле включения очистителей и омывателей фар.
  4. Реле включения звуковых сигналов (установлена перемычка).
  5. Реле включения электродвигателя вентилятора системы охлаждения (с 2000 года не используется).
  6. Реле включения дальнего света фар.
  7. Реле включения ближнего света фар.

На ВАЗ 2107 используется всего 7 основных реле

Водителю необходимо знать, что реле зажигания на всех моделях ВАЗ 2107 устанавливается рядом с реле аварийного питания. Оба устройства имеют одинаковый потенциал, поэтому при поломках в дороге на место перегоревшего реле зажигания можно установить аварийного реле.

Реле зажигания и реле аварийного питания имеют одинаковое строение и потенциал, поэтому считаются взаимозаменяемыми

Одинаковое ли реле в карбюраторных и инжекторных моделях

ВАЗ 2107 имеет очень длинную историю развития. Сегодня все существующие модели можно условно разделить на два типа: старого и нового образца. Как карбюраторные, так и инжекторные ВАЗ 2107 используют совершенно одинаковые реле зажигания, однако следует внимательно подбирать новое реле, исходя из года выпуска автомобиля.

Любой тип силового агрегата может быть оснащён реле зажигания старого образца, то есть устройство можно считать универсальным. Однако реле нового образца подходят исключительно для «семёрок» после 2000 года выпуска.

В старом блоке используются реле разных размеров и форм, в новых — типовые детали с повышенной работоспособностью

Как проверить реле зажигания на «семёрке»

Проверить реле зажигания можно прямо на автомобиле, поэтому эту процедуру можно провести самому и за две-три минуты. Однако для точности работы рекомендуется вооружиться мультиметром или хотя бы обычной лампочкой-индикатором. Далее необходимо действовать по следующему алгоритму:

  1. Снять с реле подключённую колодку.
  2. Осмотреть контакты на предмет окисления, поломок и загрязнений.
  3. Если необходимо, то нужно зачистить контакты.
  4. Подключить к контактам реле мультиметр.

После подачи питания на реле необходимо замерить напряжение, которое выдаёт устройство. Если при подаче тока на выводы 85 и 86 нет замыкания, то реле неисправно. Работоспособность реле определяется замыканием контактов между 30 и 87 выводами. Нумерация выводов указана на самом реле с обратной стороны.

Читайте о бесконтактной системе зажигания: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/zazhiganie/zazhiganie-2107/elektronnoe-zazhiganie-na-vaz-2107.html

Видео: проверка реле своими руками

https://youtube.com/watch?v=xsfHisPBVHU

Замена реле зажигания на ВАЗ 2107

Для самостоятельной замены реле зажигания не потребуется специального инструмента. Можно легко обойтись теми приспособлениями, что есть в наборе у любого водителя:

  • отвёртка с прямым и тонким лезвием;
  • отвёртка с крестовым лезвием;
  • гаечный ключ на 10.

При помощи обычных отвёрток можно за несколько минут снять реле зажигания

Если реле перестало работать, то восстановить его невозможно, так как изначально устройство этой детали не подразумевает ремонтных работ. Поэтому при проблемах с реле можно провести только его замену на новое.

Добравшись до перегоревшнего реле, остаётся только его вытащить и установить новое на штатное место

Порядок работы как для инжекторных, так и для карбюраторных моделей ВАЗ 2107 будет одинаковым. Для создания безопасных условий при замене рекомендуется перед началом работ снять отрицательный провод от АКБ машины. Далее действовать по схеме:

  1. Снятие щитка приборов начинать с разжатия отвёрткой фиксаторов.
  2. Снять рукоятки с рычагов, которые держат щиток.
  3. Вытащить сопла воздуховода, поддев каждый из них лезвием отвёртки.
  4. Сразу же вслед за соплами потянуть на себя и вытащить переключатель режимов отопителя, предварительно отсоединив от него провода.
  5. Далее снять наконечники магистралей с этого переключателя.
  6. Используя отвёртку, вытянуть саморез и его заглушку.
  7. Выкрутить ключом на 10 гайку крепления ручки сброса пробега машины.
  8. Вогнать ручку максимально глубоко внутрь приборной панели.
  9. Затем извлечь правый край щитка.
  10. Отсоединить гайку, которая фиксирует тросик привода спидометра автомобиля.
  11. Снять шланг от штуцера.
  12. Снять колодки проводов, которые идут к панели.
  13. После всех этих работ можно снимать приборный щиток.

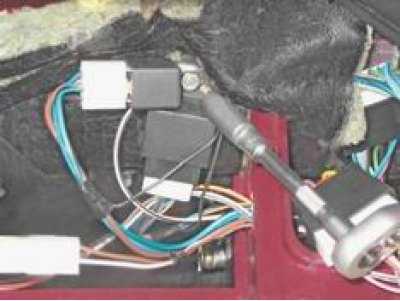

  14. Реле зажигания находится сразу же за ним, на специальном кронштейне. Ключом на 10 открутить фиксирующую гайку и снять реле.
  15. На место вышедшего из строя устройства установить новое, монтажные работы выполнять в обратной последовательности.

Читайте также о реле стартера ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/elektrooborudovanie/rele-startera-vaz-2107.html

Фото: основные этапы работы

Щиток держится на простых фиксаторах, поэтому снять его будет очень просто
Все устройства с проводами нужно аккуратно вытащить из-за щитка
После отсоединения колодки можно демонтировать сам щиток
Отсоединить контакты от реле и вытащить устройство

Видео: порядок замены реле

Можно самостоятельно восстановить работоспособность своего автомобиля, действуя обычными отвёртками и гаечными ключами. Все виды работ с реле зажигания доступны даже водителю-новичку, поэтому не стоит лишний раз платить специалистам СТО, чтобы разобраться с реле.

  • Автор: Екатерина Ларина
